MANUALE UTENTE ZFK1747X FAGOR
Coloque a porta (1.4.11)

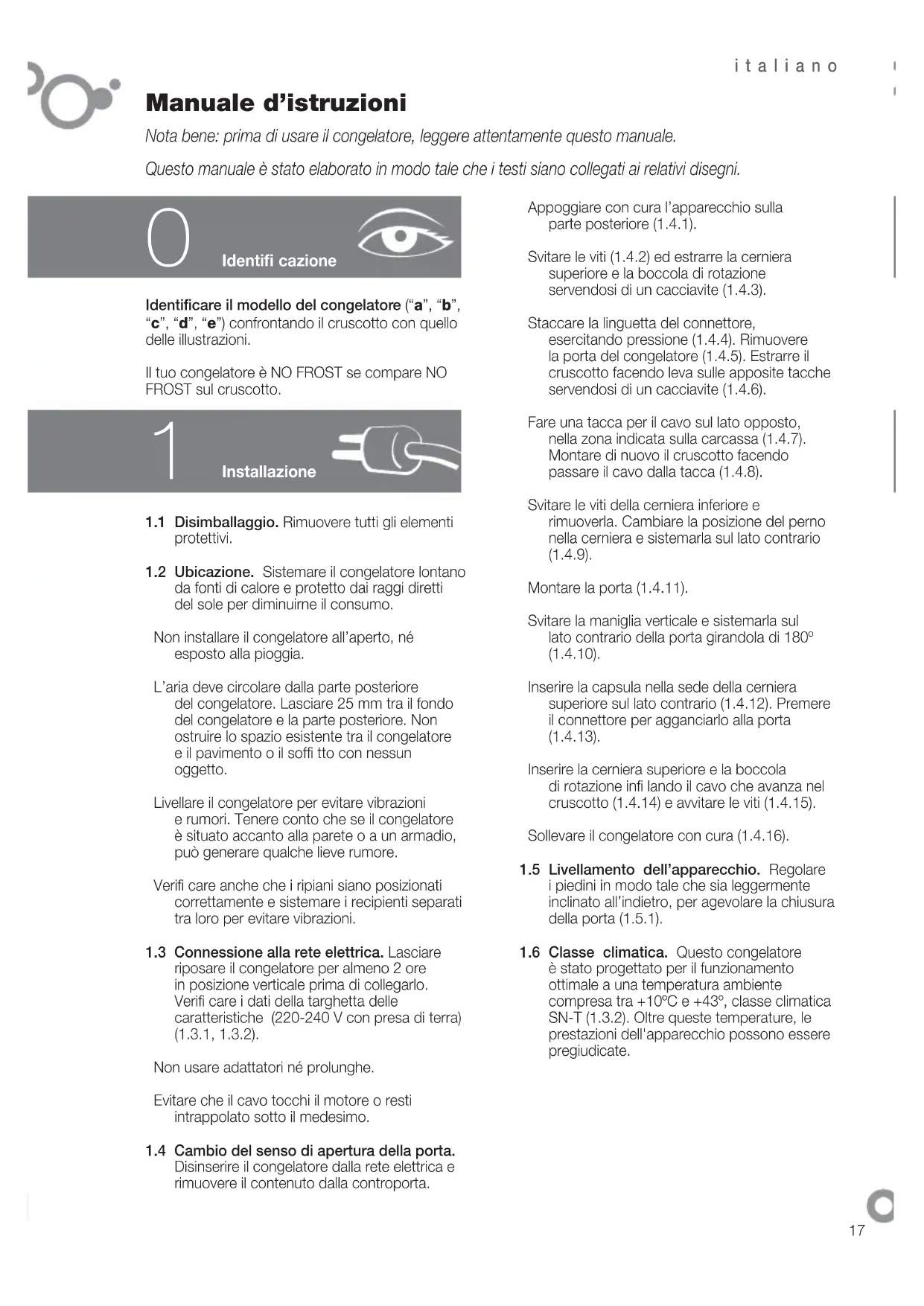

Manuale d'istruzioni
Nota bene: prima di usare il congelatore, leggere attentamente questo manuale.
Questo manuale è stato elaborato in modo tale che i testi siano collegati ai relativi disegni.
Identifi cazione
Identificare il modello del congelatore ("a", "b", "c", "d", "e") confrontando il cruscotto con quello delle illustrazioni.
Il tuo congelatore è NO FROST se compare NO FROST sul cruscotto.
1
Installazione
1.1 Disimballaggio. Rimuovere tutti gli elementi protettivi.
1.2 Ubicazione. Sistemare il congelatore lontano da fonti di calore e protetto dai raggi diretti del sole per diminuirne il consumo.
Non installare il congelatore all'aperto, né esposto alla pioggia.
L'aria deve circolare dalla parte posteriore del congelatore. Lasciare 25 mm tra il fondo del congelatore e la parte posteriore. Non ostruire lo spazio esistente tra il congelatore e il pavimento o il soffi tto con nessun oggetto.
Livellare il congelatore per evitare vibrazioni e rumori. Tenere conto che se il congelatore è situato accanto alla parete o a un armadio, può generare qualche lieve rumore.
Verifi care anche che i ripiani siano posizionati correttamente e sistemare i recipienti separati tra loro per evitare vibrazioni.
1.3 Connessione alla rete elettrica. Lasciare riposare il congelatore per almeno 2 ore in posizione verticale prima di collegarlo. Verifi care i dati della targhetta delle caratteristiche (220-240 V con presa di terra) (1.3.1, 1.3.2).
Non usare adattatori né prolunghe.
Evitare che il cavo tocchi il motore o resti intrappolato sotto il medesimo.
1.4 Cambio del senso di apertura della porta.
Disinserire il congelatore dalla rete elettrica e rimuovere il contenuto dalla controporta.
Appoggiare con cura l'apparecchio sulla parte posteriore (1.4.1).
Svitare le viti (1.4.2) ed estrarre la cerniera superiore e la boccola di rotazione servendosi di un cacciavite (1.4.3).
Staccare la linguetta del connettore, esercitando pressione (1.4.4). Rimuovere la porta del congelatore (1.4.5). Estrarre il cruscotto facendo leva sulle apposite tacche servendosi di un cacciavite (1.4.6).
Fare una tacca per il cavo sul lato opposto, nella zona indicata sulla carcassa (1.4.7). Montare di nuovo il cruscotto facendo passare il cavo dalla tacca (1.4.8).
Svitare le viti della cerniera inferiore e rimuoverla. Cambiare la posizione del perno nella cerniera e sistemarla sul lato contrario (1.4.9).
Montare la porta (1.4.11).
Svitare la maniglia verticale e sistemarla sul lato contrario della porta girandola di 180° (1.4.10).
Inserire la capsula nella sede della cerniera superiore sul lato contrario (1.4.12). Premere il connettore per agganciarlo alla porta (1.4.13).
Inserire la cerniera superiore e la boccola di rotazione infi lando il cavo che avanza nel cruscotto (1.4.14) e avvitare le viti (1.4.15).
Sollevare il congelatore con cura (1.4.16).
1.5 Livellamento dell'apparecchio. Regolare i piedini in modo tale che sia leggermente inclinato all'indietro, per agevolare la chiusura della porta (1.5.1).
1.6 Classe climatica. Questo congelatore è stato progettato per il funzionamento ottimale a una temperatura ambiente compresa tra +10°C e +43°, classe climatica SN-T (1.3.2). Oltre queste temperature, le prestazioni dell'apparecchio possono essere pregiudicate.
2 Uso
2.1 Accensione del congelatore. Premere il tasto ⓘ (2.1.1). Premere +, — fi no a visualizzare una cifra sul display (2.1.2) oppure ruotare il comando (2.1.3, 2.1.4). Nei modelli b c si accende il display e nei modelli d e si accende il led "ON" per indicare che l'apparecchio è in funzione.
II modela, si blocca automaticamente, per sbloccarlo occorre premere il tasto ⚙ per 3 secondi (2.3.7).
2.2 Impostazione della temperatura. Premere i tasti +, (2.2.1). Premere +, — (2.2.2), oppure ruotare il comando (2.2.3, 2.2.4). Una volta impostata la temperatura richiesta, è possibile conoscere la temperatura reale tramite le spie luminose (2.2.7) o premendo per 5 secondi i tasti +, (2.2.5), o +, (2.2.6). La temperatura lampeggia. Il modello non dispone di questa funzione.
Raccomandazione: La temperatura consigliata per il congelatore è di -19. Per surgelare, la temperatura consigliata è di -24.
Non bisogna dimenticare che la temperatura all'interno dipende dalla temperatura ambiente, dall'ubicazione e dalla frequenza dell'apertura delle porte.
2.3 Funzioni del congelatore.
Funzione raffreddamento rapido: Questa funzione attiva per 52 ore al massimo la temperatura più fredda nel congelatore. Si consiglia di usare questa funzione, attivandola 24 ore prima, quando sia necessario riporre una gran quantità di alimenti. Per attivarla e disattivarla: Premere (2.3.1) o S(2PER, 2.3.3, 2.3.4). Mentre la funzione è attivata, nei modelli sul display compare SF.
Funzione ECO: La funzione ECO consente di risparmiare energia elettrica mantenendo il congelatore a una temperatura stabile. Questa funzione resta attivata anche dopo un blackout. Quando questa funzione è attivata, si consiglia di riporre tutti gli alimenti nei ripiani centrali. Per attivarla e disattivarla, premere ECO (2.3.5, 2.3.6). Mentre la funzione è attivata nei modelli sul display compare Ec . I modelli non dispongono di questa funzione.
Funzione Quick cooling: Riporre una o più bottiglie nel congelatore e mantenere premuto ✝ per qualche secondo fi no a visualizzare l'icona (2.3.7). Il congelatore eroga freddo per 15 minuti, dopo di che si disattiva la funzione e lampeggia attivando un allarme acustico per 20 minuti, che avverte che bisogna rimuovere la bottiglia per evitarne la rottura. L'allarme può essere disattivato premendo qualsiasi tasto. Se questa funzione si interrompe a causa di un blackout, quando si ripristina l'alimentazione elettrica la funzione è considerata conclusa e si attiva il segnale acustico.
Blocco: funzione indicata per evitare l'alterazione accidentale della regolazione dell'apparecchio o la manomissione da parte dei bambini. Sul display compare l'icona fi nché è attivato il blocco. Premere (2.3.8) o (2.3.9). Mentre la funzione è attivata, sul display compare la dicitura alternata alla visualizzazione normale. I modelli non dispongono di questa funzione.
2.4 Distribuzione degli alimenti. All'interno del congelatore la temperatura non è uniforme. Alcune zone sono più fredde di altre. Gli alimenti devono essere riposti nella zona più adatta per garantirne la corretta conservazione (2.4.1):
- Confezioni di medie dimensioni
- Zona dei gelati
- Twist Ice (optional)
- Confezioni di medie dimensioni
- Confezioni di medie dimensioni
- Confezioni di grandi dimensioni
- Confezioni di medie dimensioni
2.5 TWIST ICE. È un accessorio del congelatore con il quale si possono ottenere fi no a 24 cubetti di ghiaccio. Se l'apparecchio dispone di Twist Ice, estrarre il cassetto con la vaschetta del ghiaccio (2.5.1). Riempire d'acqua i vani della vaschetta senza superarne il livello (2.5.2). Rimettere a posto il cassetto con la vaschetta del ghiaccio facendo attenzione a non versare l'acqua (2.5.3).
Dopo 2 ore, i cubetti di ghiaccio sono pronti per l'uso. Girare più volte entrambi gli arresti fi no a far cadere tutti i cubetti di ghiaccio (2.5.4, 2.5.5). Aprire il cassetto inferiore per prelevarli (2.5.6)
2.6 Spegnimento del congelatore. Premere ① per 3 secondi oppure premere — fi nché non si visualizza più alcuna temperatura sul display (2.6.3, 2.6.4). Nei modelli b c si spegne il display e nei modelli d e si spegne il led "ON".
2.7 Consigli per l'uso.
- Non aprire le porte più del tempo necessario e non mettere cibi caldi nel congelatore. Si ottiene così un uso più effi ciente del congelatore e si evita l'aumento del consumo di energia.
- Se il congelatore è NO FROST, non ostruire le griglie di ventilazione e lasciare spazio tra i cibi per consentire all'aria di circolare.
- Non mettere nel congelatore bottiglie di vetro contenenti bibite gassate o liquidi, dato che potrebbero scoppiare.
- Riporre i cibi in recipienti ermetici per evitare che si rinsecchiscano.
- Non consumare gelati o cibi molto freddi appena estratti dal congelatore, dato che potrebbero provocare ustioni alla bocca.
- Per sfruttare al massimo la capacità del congelatore (2.4.1) è possibile rimuovere i cestelli (5), i cassetti piccoli (4) e il Twist Ice (3). Per non alterare le prestazioni di consumo dell'apparecchio, è indispensabile lasciare al loro posto i cestelli inferiori (6 e 7) e i coperchi superiori (1 e 2).
3
Manutenzione e pulizia
3.1 Pulizia dell'interno. Usare una spugnetta o un panno morbido imbevuto d'acqua e bicarbonato per pulire l'interno ed evitare la formazione di cattivi odori.
Non usare mai macchine pulenti a vapore, solventi o detergenti abrasivi.
3.2 Pulizia dell'esterno. Per la pulizia dei display non usare macchine pulenti a vapore.
Si consiglia di pulire la griglia posteriore una volta all'anno con un aspirapolvere.
3.3 Pulizia degli accessori. Non sono lavabili in lavastoviglie. Pulirli a mano con una spugnetta o un panno morbido.
⚠️ I fi ltri esauriti e i ricambi devono essere conservati fuori dalla portata dei bambini; l'ingestione in grandi quantità può essere pericolosa.
Diagnosi
4.1 Porta aperta. In tutti i modelli, tranne il 📄, se la porta resta aperta per più di 1 minuto, si accende il segnale ⚠ e suona un allarme (4.1.1, 4.1.2, 4.1.3). L'allarme si disinserisce quando si chiude la porta.
4.2 Blackout.
Aprire le porte del congelatore il meno possibile. Se la temperatura interna dell'apparecchio è superiore a > -11° C:
- Nei modelli a b e da l'allarme acustico a causa della diminuzione del freddo per 30 minuti. È possibile disattivarlo premendo qualsiasi tasto.
- Inoltre, la funzione SUPER si attiva automaticamente. Per disattivarla, premere il pulsante SUPER o attendere che lo faccia automaticamente.
- Si accende in rosso il led (4.1.1, 4.1.2, 4.1.3).
Verifi ca dello stato di conservazione degli alimenti.
Nei model sul display possono comparire le seguenti indicazioni:
SF Gli alimenti non si sono scongelati, perciò sono sicuri e si possono conservare ancora.
A: Gli alimenti si sono scongelati parzialmente e devono essere cucinati immediatamente.
R2 Gli alimenti si sono scongelati e non possono essere consumati. Bisogna buttarli via.
Nei modeli e l'utente deve valutare lo stato di conservazione degli alimenti e agire di conseguenza.
4.3 Altri allarmi che possono comparire:
RA Si è avviata automaticamente una modalità di protezione per garantire la conservazione degli alimenti, ma è
indispensabile chiamare il Servizio di Assistenza Tecnica.
' Nel congelatore c'è un guasto in un particolare e la conservazione degli alimenti non è in pericolo, ma è indispensabile chiamare il Servizio di Assistenza Tecnica.
4.4 Rumorosità normale del congelatore.
Il congelatore può emettere un serie di rumori: è normale durante il funzionamento e non occorre preoccuparsi.
- Il gas refrigerante può provocare un borbottio quando circola nei circuiti.
- Il compressore può provocare ronzii e/o un leggero picchiettio, soprattutto quando si mette in funzione.
- Le dilatazioni o le contrazioni dei materiali utilizzati possono provocare crepitii o scricchiolii.
- L'aria che fa circolare il ventilatore del vano congelatore può generare un leggero rumore di fondo.
Non intervenire sul congelatore per cercare di ripararlo. Rivolgersi al Servizio di Assistenza Tecnica.
Sicurezza
- Mantenere sgombre le griglie di ventilazione.
- Fare attenzione a non danneggiare il circuito di raffreddamento.
- Non usare apparecchi elettrici all'interno del congelatore, a meno che siano del tipo consigliato dal costruttore.
- Per accelerare il processo di scongelamento, non usare dispositivi meccanici o altri mezzi diversi da quelli consigliati dal costruttore.
- Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fi siche, sensoriali o mentali o carenti di esperienza o di conoscenza, salvo in caso di supervisione dell'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per impedire che giochino con l'apparecchio.
- In caso di danneggiamento del cavo di alimentazione, per evitare qualunque pericolo,
la sostituzione deve essere effettuata dal costruttore, dal servizio postvendita o da personale qualifi cato.
Anche se il display è spento, il congelatore è in tensione.
Ambiente
Il congelatore è stato progettato pensando alla tutela dell'ambiente.
Questo apparecchio funziona con refrigerante R600A, che non danneggia l'ambiente.
Rispettare l'ambiente. Per usare il congelatore in modo effi ciente, impostare la temperatura consigliata a seconda della funzione richiesta.
Disinserire il congelatore quando l'apparecchio non deve essere usato per un periodo di tempo prolungato. Si riduce così il consumo e si risparmia energia.
Evitare di lasciare aperte le porte per più tempo del necessario, per non sprecare energia.
Gestione degli apparecchi elettrici ed elettronici usati.
Il simbolo indica che l'apparecchio non deve essere gettato nei contenitori tradizionali per i rifi uti domestici.
Consegnare il congelatore a un apposito centro di raccolta.
Il riciclaggio degli elettrodomestici evita conseguenze negative per la salute, l'ambiente e consente di risparmiare energia e risorse.
Per ulteriori informazioni, rivolgersi alle autorità locali o al proprio rivenditore di fi ducia.
