ZFK1745 - Congelatore FAGOR - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Congelatore
Marca	Fagor
Modello	ZFK1745
Alimentazione	220-240 V, presa di terra
Classe climatica	SN-T (temperatura ambiente da +10°C a +43°C)
Temperatura di conservazione consigliata	-19°C
Temperatura di congelamento consigliata	-24°C
Funzioni speciali	Raffreddamento rapido (max 52 h), ECO, Quick Cooling (15 min), Blocco bambini
Capacità del vaschetta per cubetti di ghiaccio	Twist Ice, fino a 24 cubetti
Inversione porta	Possibile (istruzioni dettagliate nel manuale)
Refrigerante	R600A (rispettoso dell'ambiente)
Pulizia interna	Acqua e bicarbonato, spugna morbida
Pulizia esterna	Niente pulitore a vapore; aspirare la griglia posteriore una volta all'anno
Allarmi	Porta aperta (>1 min), blackout (interruzione della catena del freddo), guasto tecnico (codici AA, dr)
Istruzioni di sicurezza	Non ostruire le griglie, non danneggiare il circuito di refrigerazione, non utilizzare apparecchi elettrici all'interno

Domande frequenti - ZFK1745 FAGOR

Come invertire il senso di apertura della porta?

Scollegare l'apparecchio e svuotarlo. Adagiare delicatamente il congelatore, svitare la cerniera superiore, rimuovere la porta, quindi invertire le cerniere e la maniglia seguendo i passaggi del manuale (sezione 1.4). Assicurarsi di ricollegare correttamente il connettore e di rimontare il pannello di controllo.

Qual è la temperatura ideale per il congelatore?

La temperatura di conservazione consigliata è -19°C. Per congelare cibi freschi, impostare preferibilmente a -24°C.

Come attivare la funzione di raffreddamento rapido?

Premere il tasto SUPER (o ❄ a seconda del modello). La funzione mantiene la temperatura più fredda per un massimo di 52 ore. Attivarla 24 ore prima di introdurre grandi quantità di cibo.

Cosa fare in caso di blackout?

Aprire la porta il meno possibile. Se la temperatura interna supera -11°C, suona un allarme acustico (30 min) e la funzione SUPER si attiva automaticamente. Verificare lo stato degli alimenti: 5F (sicuri), A (da cuocere), R (da buttare). Per i modelli senza questi codici, valutare da soli.

Come pulire l'interno del congelatore?

Utilizzare acqua tiepida e bicarbonato di sodio con una spugna o un panno morbido. Non utilizzare pulitori a vapore, solventi o detergenti abrasivi.

Cosa significa l'allarme 'dr' sul display?

Il codice dr indica che un componente del congelatore è difettoso. La conservazione degli alimenti non è immediatamente compromessa, ma è necessario contattare il Servizio di Assistenza Tecnica obbligatoriamente.

Come utilizzare la vaschetta per cubetti Twist Ice?

Estrarre il cassetto dei cubetti, riempire le vaschette fino al livello indicato, quindi riposizionare il cassetto. Dopo 2 ore, ruotare i fermagli fino a quando tutti i cubetti cadono. Aprire il cassetto inferiore per raccoglierli.

Posso mettere bottiglie di vetro nel congelatore?

No, non mettere bottiglie o contenitori di vetro contenenti liquidi gassati, perché potrebbero scoppiare congelandosi.

Come bloccare il pannello di controllo?

Premere il tasto di blocco (icona ① o a seconda del modello). Il display mostra l'icona quando è bloccato. Per sbloccare, premere lo stesso tasto per 3 secondi (modello a) o come indicato nel manuale.

Cosa fare se l'apparecchio emette rumori?

Alcuni rumori sono normali: gorgoglio del gas, ronzio del compressore, crepitii di dilatazione, rumore della ventola. Assicurarsi che l'apparecchio sia in piano e non a contatto con un muro o un mobile. Evitare di posizionare contenitori che vibrano. Se un rumore anomalo persiste, contattare il Servizio di Assistenza Tecnica.

MANUALE UTENTE ZFK1745 FAGOR

Coloque a porta (1.4.11)

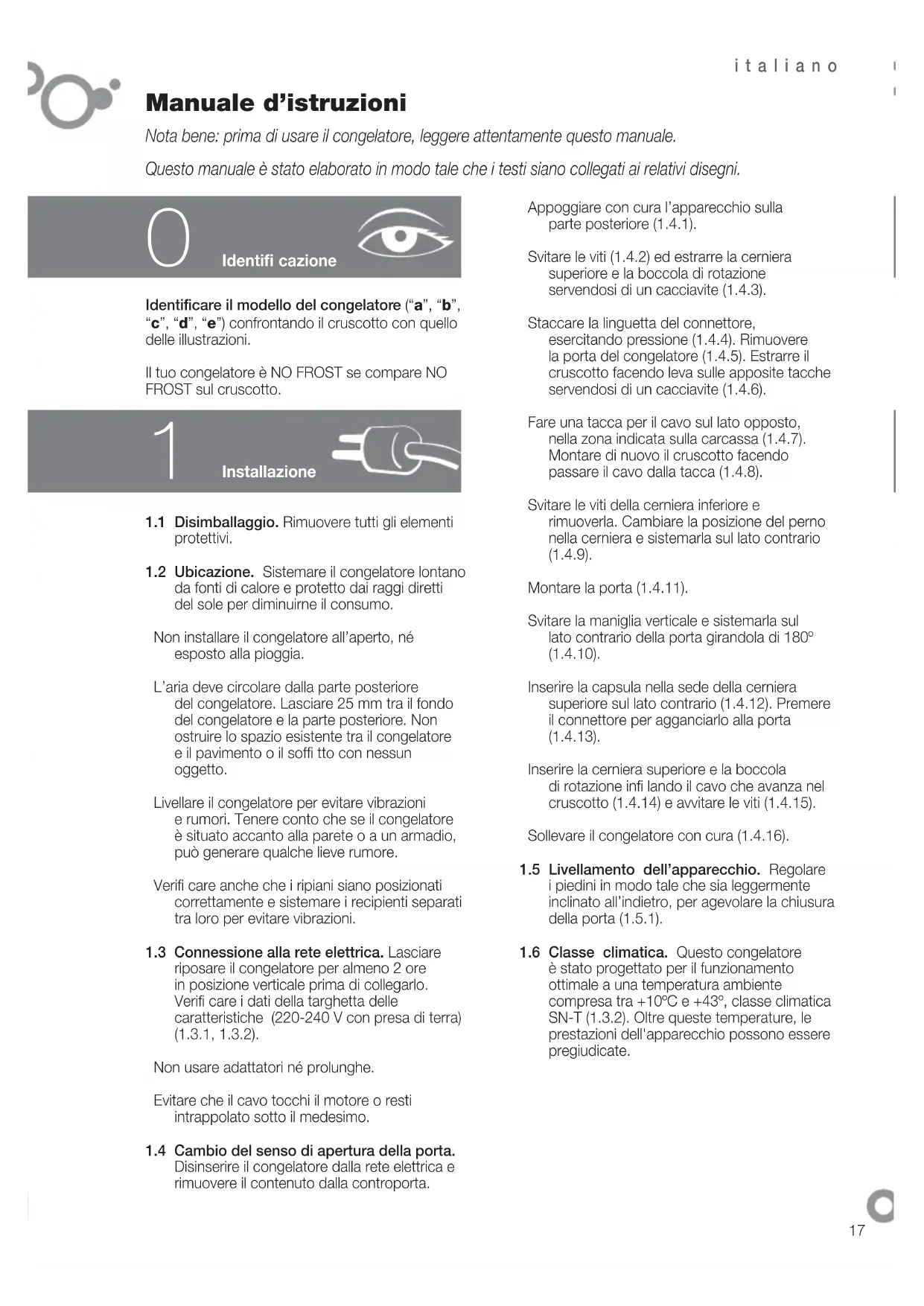

Manuale d'istruzioni

Nota bene: prima di usare il congelatore, leggere attendamente quello manuale.

Questo manuale è stato elaborato in modo tale che i testi siano collegati ai relativi disegni.

Identificazione

Identificare il modello del congelatore ("a", "b", "c", "d", "e") confrontando il cruscotto con quello delle illustrazioni.

Il suo congelatore è NO FROST se compare NO FROST sul crucotto.

Installazione

1.1 Disimballaggio. Rimuovere tutti gli elementi protettivi.
1.2 Ubicazione. Sistemare il congelatore lontano da fonti di calore e protetto dai raggi diretti del sole per diminuirne il consumo.

Non installare il congelatore all'aperto, né esposto alla pioggia.

L'aria delve circolare alla parte posteriori del congelatore. Lasciare 25 mm tra il fondo del congelatore e la parte posteriori. Non ostruire lo spazio esistente tra il congelatore e il pavimento o il soffi tto con nessun oggetto.

Livellare il congelatore per evitare vibrazioni e rumori. Tenere conto che se il congelatore è situato accanto alla parete o a un armadio, cui generate quello lieve rumore.

Verifi care ancche i ripiani siano posizionati correttamente e sistemare i recipienti separati tra loro per evitare vibrazioni.

1.3 Connessione alla rete elettrica. Lasciare riposare il congelatore per almeno 2 ore in posizione verticale prima di collegarlo. Verifi care i dati della targhetta delle caratteristiche (220-240 V con presa di terra) (1.3.1, 1.3.2).

Non usare adattatori né prolonghe.

Evitare che il cavo tocchi il motore o resti intrappolato sotto il medesimo.

1.4 Cambio del senso di aperture della porta.

Disinserire il congelatore alla rete elettrica e rimuovere il contento alla controporta.

Appoggiare con cura l'apparecchio sulla parte postiore (1.4.1).

Svitare le viti (1.4.2) ed estrarre la cerniera superiore e la boccola di rotazione servendosi di un cacciavite (1.4.3).

Staccare la linguetta del connettore, esercitando pressione (1.4.4). Rimuovere la porta del congelatore (1.4.5). Estrarre il cruscotto facendo leva sulle apposite tacche servendosi di un cacciavite (1.4.6).

Fare una taccap er il cavo sul lato opposto, nella zona indicata sulla carcassa (1.4.7). Montare di nuovo il cruscotto facendo passare il cavo alla tacca (1.4.8).

Svitare le viti della cerniera inferiore e rimuoverla. Cambiare la posizione del perno nella cerniera e sistemaria sul lato contrario (1.4.9).

Montare la porta (1.4.11).

Svitare la maniglia verticale e sistemarla sul lato contrario della porta girandola di 180^ (1.4.10).

Inserire la capsula nella sede della cerniera superiore sul lato contrario (1.4.12). Premere il connettore per agganciarlo alla porta (1.4.13).

Inserire la cerniera superiore e la boccola di rotazione infi lando il cavo che avanza nel cruscotto (1.4.14) e avvitare le viti (1.4.15).

Sollevare il congelatore con cura (1.4.16).

1.5 Livellamento dell'apparecchio. Regolare i piedini in modo tale che sie leggermente inclinato all'indietro, per agevolare la chiusura della porta (1.5.1).
1.6 Classe climatica. Questo congelatore è stato progettato per il funzionamento ottimale a una temperatura ambiente compresa tra +10^ e +43^ , classe climatica SN-T (1.3.2). Oltre queste temperature, le prestazioni dell'apparecchio sono essere pregiudicate.

2 Uso

2.1 Accensione del congelatore. Premere il tasto ① (2.1.1). Premere +, — fi no a visualizzare una cífra sul display (2.1.2) oppure ruotare il commando (2.1.3, 2.1.4). Nei modelli b c si accende il display e nei modelli d e si accende il led "ON" per indicate che l'apparecchio è in funzione.

II mode a, si blocca automaticamente, per sbloccarlo occorre premere il tasting per 3 secondi (2.3.7).

2.2 Impostazione della temperatura. Premere i tasti + , (2:2.1) . Premere + , (-2.2.2) , oppure ruotare il comando (2.2.3, 2.2.4). Una volta impostata la temperatura richiesta, è possibile conoscere la temperatura reale tramite le spie luminose (2.2.7) o premendo per 5 secondi i tasti + , (2.2.5) , o (-2.2.6) . La temperatura lampeggia. Il modello non dispone di但这a funzione.

Raccomandazione: La temperatura consigliata per il congelatore è di -19. Per surgelare, la temperatura consigliata è di -24.

Non bisogna dimenticare che la temperatura all'interno dipende alla temperatura ambiente, dall'ubicazione e alla frequenza dell'apertura delle porte.

2.3 Funzioni del congelatore.

Funzione raffreddamento rapido: Questa funzione attiva per 52 ore al massimo la temperature più fredda nel congelatore. Si consiglia di usare questa funzione, attivandola 24 ore prima, quando sia necessario riporre una gran quantità di alimenti. Per attivarla e disattivarla: Premere (2.3.1) o (2.3.3, 2.3.4). Mentre la funzione è attenuata, nei modelli sul display compare SF.

Funzione ECO: La funzione ECO consente di risparmiare energia elettrica mantenendo il congelatore a una temperatura stabile. Questa funzione resta attivataanche dello blackout.Quando questa funzione è attenuata,si consiglia di riporre tutti gli alimenti nei ripiani centrali.Per attivarla e disattivarla, premere ECO (2.3.5, 2.3.6).Mentre la funzione è attivata nei modelli bc sul display compare c .I modelli non dispongono di questa funzione.

Funzione Quick cooling: Riporre una o più bottiglie nel congelatore e mantenere premuto * per quale secondo fi no a visualizzare l'icona (2.3.7). Il congelatore eroga freddo per 15 minuti, dopo di che si disattiva la funzione e lampeggia attivando un allarme acustico per 20 minuti, che avverte che bisogna rimuovere la bottiglia per evitarne la rottura. L'allarme può essere disattivato premendo qualsiasi tasting. Se esta funzione si interrompe a causa di un blackout, quando si ripristina l'alimentazione elettrica la funzione è considerata conclusa e si attiva il segnale acustico.

Blocco: funzione individata per evitare l'alterazione occidentale della regolazione dell'apparecchio o la manomissione da parte dei bambini. Sul display compare l'icona fi nché è attivato il blocco. Premere (2.3.8) o (2.3.9). Mentre la funzione è attivata, sul display compare la dicitura alternata alla visualizzazione normale. I modelli non dispongono di questa funzione.

2.4 Distribuzione degli alimenti. All'internalo del congelatore la temperatura non è uniforme. Alcune zone sono più fredde di altri. Gli alimenti devono essere riposti nella zona più adatta per garantirne la corretta conservazione (2.4.1):

1. Confezioni di medie dimensioni
2. Zona dei gelati
3. Twist Ice (optional)
4. Confezioni di medie dimensioni
5. Confezioni di medie dimensioni
6. Confezioni di grande dimensioni
7. Confezioni di medie dimensioni

2.5 TWIST ICE. É un accessorio del congelatore con il quale si possono ottenere fi no a 24 cubetti di ghiaccio. Se l'apparecchio dispone di Twist Ice, estrarre il cassetto con la vaschetta del ghiaccio (2.5.1). Riempire d'acqua i vani della vaschettaenza superarne il livello (2.5.2). Rimettere a quello il cassetto con la vaschetta del ghiaccio facendo attenzione a non versare l'acqua (2.5.3).

Dopo 2 ore, i cubetti di ghiaccio sono pronti per l'uso. Girare più volte entrambi gli arresti fi no a far cadere tutti i cubetti di ghiaccio (2.5.4, 2.5.5). Apriere il cassetto inferiore per prelevarli (2.5.6)

2.6 Spegnimento del congelatore. Premere ① per 3 secondi oppure premere fi nché non si visualizza più alcuna temperatura sul display (2.6.3, 2.6.4). Nei modelli b c si spegne il display e nei modelli d e si spegne il led "ON".

2.7 Consigli per l'uso.

Non apriere le porte più del tempo necessario e non mettere cibi caldi nel congelatore. Si ottiene così un uso più effici ciente del congelatore e si evita l'augimento del consumo di energia.
Se il congelatore è NO FROST, non ostruire le griglie di ventilazione e lasciare spazio tra i cibi per consentire all'aria di circolare.
Non mettere nel congelatore bottiglie di vetro contenti bibite gassate o liquidi, dato che potrebbero scoppiare.
- Riporre i cibi in recipienti ermetici per evitare che si rinsecchiscano.
Non consumare gelati o cibi molto freddi appena estratti dal congelatore, dato che potrebbero provocare uszioni alla bocca.
- Per sfruttare al massimo la capacité del congelatore (2.4.1) è possibile rimuovere i cestelli (5), i cassetti piccoli (4) e il Twist Ice (3). Per non alterare le prestazioni di consumo dell'apparecchio, è indispensableabile lasciare al loro quello i cestelli inferiori (6 e 7) e i coperchi superiorsi (1 e 2).

3

Manutenzione e pulizia

3.1 Pulizia dell'interno. Usare una spugnetta o un panno morbido imbevuto d'acqua e bicarbonato per pulire l'interno ed evitare la formazione di cattivi odori.

Non usare mai macchine pulenti a vapore, solventi o detergenti abrasivi.

3.2 Pulizia dell'esterno. Per la pulizia dei display non usare machine pulenti a vapore.

Si consiglia di pulire la griglia posteriore una volta all'anno con un aspirapolvere.

3.3 Pulizia degli accessori. Non sono lavabili in lavastoviglie. Pulirli a mano con una spugnetta o un panno morbido.

I fi Itri esauriti e i ricambi devono essere conservati fuori alla portata dei bambini; l'ingestione in grandi quantità cui quod assere pericolosa.

Diagnosi

4.1 Porta aperta. In tutti i modelli, tranne il e, se la porta resta aperta per più di 1 minuto, si accende il segnale e sua un allarme (4.1.1, 4.1.2, 4.1.3). L'allarme si disinserisce quando si chiude la porta.

4.2 Blackout.

Aprière le portedengelatore il menoposibile. Se la temperatura internadell'apparecchio esuperiore a > - 11^ C:

• Nei modelli a b e s diva
  I'llarme acustico a causa della diminuzione del freddo per 30 minuti. E possibile disattivarlo premendo qualsiastato.
• Inoltre, la funzione SUPER si attiva automaticamente. Per disattivarla, premere il pulsante SUPER o attendere che lo faccia automaticamente.
• Si accende in rosso il led (4.1.1, 4.1.2, 4.1.3).

Verifi ca dello stato di conservazione degli alimenti.

Nei mode abc sul display possono comparire le seguenti indicazioni:

SF Gli alimenti non si sono scongelati, perché sono sicuri e si possono conservare ancorta.
Gli alimenti si sono scongelati.
parzialmente e devono essere cucinati.
immediatamente.
Gli alimenti si sono scongelati e non possono essere consumati. Bisogna buttarli via.

Nei modi e I'utente deve valutare lo stato di conservazione degli alimenti e agire di seguenza.

4.3 Altri allarmi che possocono comparire:

RR Si è avviata automaticamente una modalità di protezione per garantire la conservazione degli alimenti, ma è

indispensabile chiamare il Servizio di Assistenza Tecnica.

• Nel congelatore c'è un guasto in un particolare e la conservazione degli alimenti non è in pericolò, ma è indispensable cheiamare il Servizio di Assistenza Tecnica.

4.4 Rumorosità normale del congelatore.

Il congelatore può emettere un série di rumori: è normale durante il funzionamento e non occorre preoccuparsi.

• Il gas refrigerante può provocare un sorbottio quando circola nei circuiti.
• Il compressore più provocare ronzii e/o un leggero picchiettio, soprattutto quando si mette in funzione.
• Le dilatazioni o le contrazioni dei materiali utilizzati possono provocare crepitii o scricchioli.
  L'aria che fa circolare il ventilatore del vano congelatore cui generare un leggero rumore di fondo.

Non intervenire sul congelatore per cercare di ripararlo. Rivolgersi al Servizio di Assistance Tecnica.

Sicurezza

• Mantenere sgombre le griglie di ventilazione.
• Fare attenuation a non danneggiare il circuito di raffreddamento.
  Non usare apparecchi elettrici all'interno del congelatore, a meno che siano del tipo consigliato dal costruttore.
• Per accelerare il processo di scongelamento, non usare dispositivi meccanici o altri mezzi diversi da quelli consigliati dal costruttore.
• Questo apparecchio non è destinato all'uso da parte di persona (compresi i bambini) con ridotte energia e conoscezza, salvo in caso di supervisione dell'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per impedire che giochino con l'apparecchio.
• In caso di danneggiamento del cavo di alimentazione, per evitare qualunque pericolo,

la sostituzione delve essere effettuata dal costruttore, dal servizio postvendita o da personale quali cato.

Anche se il display è spento, il congelatore è in tensione.

Ambiente

Il congelatore è stato progettato pensando alla tutela dell'ambiente.

Questo appearecchio funziona con refrigerante R600A, che non danneggia I'ambiente.

Rispettare l'ambiente. Per usare il congelatore in modo effici ciente, impostare la temperatura consigliata a seconda della funzione richiesta.

Disinserire il congelatore quando l'apparecchio non deve essere usato per un periodo di tempo prolongato. Si riduce così il consumo e si risparmia energia.

Evitare di lasciare aperte le porte per più tempo del necessario, per non sprecare energia.

Gestione degli appearecchi elettrici ed elettronici usati.

Il simbolo indica che l'apparecchio non deve.
esseregettato nei contentitori tradizionali per i
rifi uti domestici.

Consegnare il congelatore a un apposto centro di raccolta.

Il riciclaggio degli elettrodomestici evita consequences negative per la salute, l'ambiente e consente di risparmiare energia e risorse.

Per ulteriori informazioni, rivolgersi alle autorità locali o al proprio rivenditore di fi ducia.
