Tipus de producte	Congelador
Marca	Fagor
Model	ZFK1745
Alimentació	220-240 V, endoll de terra
Classe climàtica	SN-T (temperatura ambient de +10°C a +43°C)
Temperatura de conservació recomanada	-19°C
Temperatura de congelació recomanada	-24°C
Funcions especials	Refredament ràpid (52 h màx), ECO, Quick Cooling (15 min), Bloqueig infantil
Capacitat de la safata de glaçons	Twist Ice, fins a 24 glaçons
Inversió de porta	Possible (instruccions detallades al manual)
Refrigerant	R600A (respectuós amb el medi ambient)
Neteja interior	Aigua i bicarbonat, esponja suau
Neteja exterior	No utilitzeu netejador de vapor; aspireu la reixa del darrere un cop l'any
Alarmes	Porta oberta (>1 min), apagada elèctrica (ruptura de la cadena de fred), defecte tècnic (codis AA, dr)
Instruccions de seguretat	No obstruïu les reixes, no danyeu el circuit de refrigeració, no utilitzeu aparells elèctrics a l'interior

Preguntes freqüents - ZFK1745 FAGOR

Com invertir el sentit d'obertura de la porta?

Desconnecteu l'aparell i buideu-lo. Col·loqueu el congelador amb cura, descargoleu la frontissa superior, traieu la porta, després invertiu les frontisses i la nansa seguint els passos del manual (secció 1.4). Assegureu-vos de tornar a connectar el connector i de col·locar el panell de comandament al seu lloc.

Quina és la temperatura ideal per al congelador?

La temperatura de conservació recomanada és -19°C. Per congelar aliments frescos, ajusteu a -24°C preferiblement.

Com activar la funció de refredament ràpid?

Premeu la tecla SUPER (o ❄ segons el model). La funció manté la temperatura més freda durant 52 hores màxim. Activeu-la 24 hores abans d'introduir grans quantitats d'aliments.

Què fer en cas d'apagada elèctrica?

Obriu la porta el mínim possible. Si la temperatura interna supera -11°C, sona una alarma (30 min) i la funció SUPER s'activa automàticament. Verifiqueu l'estat dels aliments: 5F (segurs), A (per cuinar), R (per llençar). Per als models sense aquests codis, avalueu vosaltres mateixos.

Com netejar l'interior del congelador?

Utilitzeu aigua tèbia i bicarbonat de sodi amb una esponja o un drap suau. No utilitzeu netejador de vapor, dissolvents ni detergents abrasius.

Què significa l'alarma 'dr' a la pantalla?

El codi dr indica que una peça del congelador és defectuosa. La conservació dels aliments no es veu compromesa immediatament, però heu de contactar amb el Servei d'Assistència Tècnica obligatòriament.

Com utilitzar la safata de glaçons Twist Ice?

Traieu el calaix de glaçons, ompliu les safates fins al nivell indicat, després torneu a col·locar el calaix. Després de 2 hores, gireu els topalls fins que tots els glaçons caiguin. Obriu el calaix inferior per recuperar-los.

Puc posar ampolles de vidre al congelador?

No, no poseu ampolles ni recipients de vidre que continguin líquids gasosos, ja que podrien esclatar en congelar-se.

Com bloquejar el panell de comandament?

Premeu la tecla de bloqueig (icona ① o segons el model). La pantalla mostra la icona quan està bloquejat. Per desbloquejar, premeu la mateixa tecla durant 3 segons (model a) o com s'indica al manual.

Què fer si l'aparell fa soroll?

Alguns sorolls són normals: bombolles de gas, ronronament del compressor, cruixits de dilatació, soroll del ventilador. Assegureu-vos que l'aparell està anivellat i que no està en contacte amb una paret o un armari. Eviteu col·locar recipients que vibren. Si un soroll anormal persisteix, contacteu amb el Servei d'Assistència Tècnica.

MANUAL D'USUARI ZFK1745 FAGOR

(2.6.2, 1.6.2)

(4.6.2, 3.6.2)

de 1

Jaiui 7.2

aagaae 1

Jaaal Jaaai Jaaai

aaii

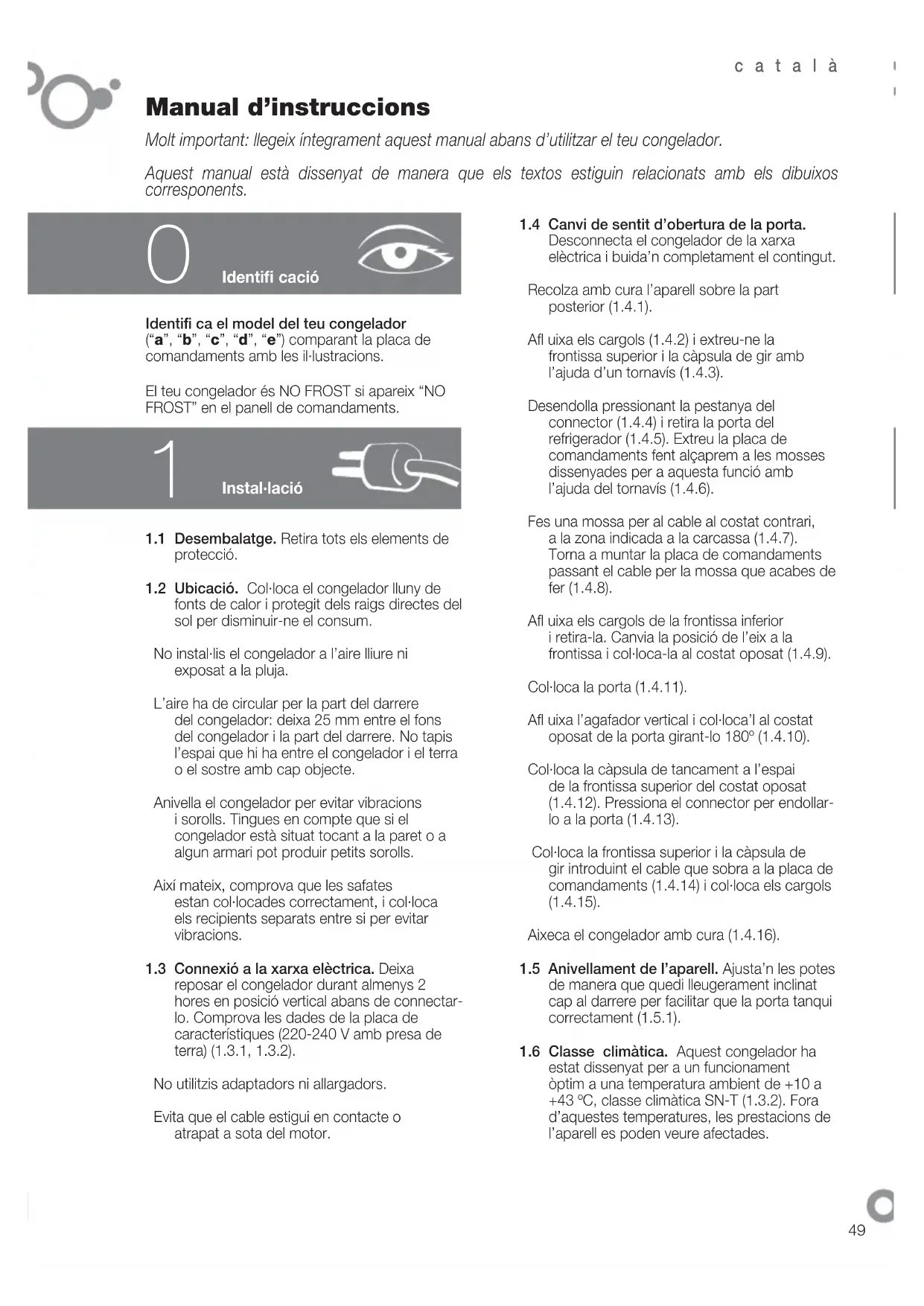

Molt important: llegeix íntegrament aquest manual abans d'utilitzar el teu congelador.

Aquest manual està dissenyat de manera que els textos estiguin relacionats amb els dibuixos corresponents.

Identificació

Identifica el model del teu congelador (a'', b'', c'', d'', e'') comparant la placa de comandament amb les il·lustracions.

1.1 Desembalatge. Retira tots els elements de protecció. 1.2 Ubicació. Col·loca el congelador lluny de fonts de calor i protegit dels raigs directes del sol per disminuir-ne el consum.

No instal·lis el congelador a l'aire lliure ni exposat a la pluja.

L'aire ha de circular per la part del darrere del congelador: deixa 25 mm entre el fons del congelador i la part del darrere. No tapis l'espai que hi ha entre el congelador i el terra o el sostre amb cap objecte.

Anivella el congelador per evitar vibracions i sorolls. Tingues en compte que si el congelador està situat tocant a la paret o a algun armari pot produir petits sorolls.

Així mateix, comprova que les safates estan col·locades correctament, i col·loca els recipients separats entre si per evitar vibracions.

1.3 Connexió a la xarxa elèctrica. Deixa reposar el congelador durant almenys 2 hores en posició vertical abans de connectar-lo. Comprova les dades de la placa de característiques (220-240 V amb presa de terra) (1.3.1, 1.3.2).

No utilitzis adaptadors ni allargadors.

Evita que el cable estigui en contacte o atrapat a sota del motor.

1.4 Canvi de sentit d'obertura de la porta.

Desconnecta el congelador de la xarxa elèctrica i buida'n completament el contingut.

Recolza amb cura l'aparell sobre la part posterior (1.4.1).

Afluixa els cargols (1.4.2) i extreu-ne la frontissa superior i la capsa de gir amb l'ajuda d'un tornavís (1.4.3).

Desendolla pressionant la pestanya del connector (1.4.4) i retira la porta del refrigerador (1.4.5). Extreu la placa de comandament fent alçaprem a les mosses dissenyades per a aquesta funció amb l'ajuda del tornavís (1.4.6).

Fes una mossa per al cable al costat contrari, a la zona indicada a la carcassa (1.4.7). Torna a muntar la placa de comandament i passa el cable per la mossa que acabes de fer (1.4.8).

Afluixa els cargols de la frontissa inferior i retira-la. Canvia la posició de l'eix a la frontissa i col·loca-la al costat oposat (1.4.9).

Col·loca la porta (1.4.11).

Afluixa l'agafador vertical i col·loca'l al costat oposat de la porta girant-lo 180° (1.4.10).

Col·loca la capsa de tancament a l'espai de la frontissa superior del costat oposat (1.4.12). Pressiona el connector per endollar-lo a la porta (1.4.13).

Col·loca la frontissa superior i la capsa de gir introduint el cable que sobra a la placa de comandament (1.4.14) i col·loca els cargols (1.4.15).

Aixeca el congelador amb cura (1.4.16).

1.5 Anivellament de l'aparell. Ajusta'n les potes de manera que quedi lleugerament inclinat cap al darrere per facilitar que la porta tanqui correctament (1.5.1). 1.6 Classe climàtica. Aquest congelador ha estat dissenyat per a un funcionament òptim a una temperatura ambient de +10 a +43 °C, classe climàtica SN-T (1.3.2). Fora d'aquestes temperatures, les prestacions de l'aparell es poden veure afectades.

2 Ús

2.1 Engegada del congelador. Pitja la tecla ① (2.1.1). Pitja +, - fins que es visualitzi un dígit a la pantalla (2.1.2) o gira el comandament (2.1.3, 2.1.4). En els models b i c, la pantalla i el led "on" s'il·luminaran per indicar-te que l'aparell està en funcionament.

El model a es bloqueja automàticament; per desbloquejar, pitja la tecla durant 3 segons (2.3.7).

2.2 Selecció de temperatura. Pitja les tecles +, - (2.2.1). Pitja +, - (2.2.2) o gira el comandament (2.2.3, 2.2.4). Un cop seleccionada la temperatura desitjada, pots conèixer la temperatura real mitjançant els indicadors lluminosos (2.2.7) o pitjant durant 5 segons les tecles +, - (2.2.5), o +, - (2.2.6). La temperatura parpellejarà. El model no té aquesta funció.

Funció de refredament ràpid: Aquesta funció activa el congelador amb la temperatura més freda durant un màxim de 52 hores. Es recomana utilitzar aquesta funció quan s'introdueixi una gran quantitat d'aliments i activar-la 24 hores abans. Per activar i desactivar: pitja 水 (2.3.1) o SUPER (2.3.2, 2.3.3, 2.3.4). En els models, la pantalla mostra 5F mentre la funció estigui activada.

Funció ECO: la funció ECO fa possible obtenir un estalvi important d'energia mentre manté el congelador a una temperatura estable. Aquesta funció continua activada fins i tot després d'una desconnexió elèctrica. Quan aquesta funció està activada, es recomana desar tots els aliments als prestatges centrals. Per activar i desactivar la funció, pitja ECO (2.3.5, 2.3.6). En els models, la pantalla mostra la funció estigui activada. Els models no tenen aquesta funció.

Funció Quick Cooling: Introdueix l'ampolla

o les ampolles al congelador i mantingues pitjat durant uns segons fins que es visualitzi la icona (2.3.7). El congelador subministrarà fred durant 15 minuts. Un cop transcorregut aquest temps, la funció haurà acabat i parpellejarà i activarà una alarma acústica durant 20 minuts, que avisa que s'ha de retirar l'ampolla per evitar que rebenti. L'alarma es pot desactivar pitjant qualsevol tecla. Si aquesta funció es interrompuda per un tall del subministrament elèctric, quan torni la funció es considera acabada i s'activa el senyal acústic.

Bloqueig: indicat per evitar canvis accidentals en la regulació de l'aparell o la manipulació per part de nens. La pantalla mostrarà la icona ● quan l'aparell estigui bloquejat. Pitja (2.3.8) o (2.3.9). La pantalla mostrarà alternat amb la visualització normal activada. Els models no tenen aquesta direcció.

2.4 Distribució dels aliments. La temperatura no és uniforme a l'interior del congelador. Determinades zones són més fredes que altres. Els aliments s'han d'emmagatzemar a la zona adequada per garantir-ne la conservació correcta (2.4.1):

1. Envasos de mida mitjana
2. Zona de gelats
3. Twist Ice (prestació opcional)
4. Envasos de mida mitjana
5. Envasos de mida mitjana
6. Envasos de mida gran
7. Envasos de mida mitjana

2.5 TWIST ICE. És un accessori del congelador amb el qual es generen fins a 24 glaçons. Si el teu aparell disposa de Twist Ice, extreu el calaix-glaçonera (2.5.1). Omple d'aigua els espais de les glaçoneres sense superar-ne el nivell (2.5.2). Torna a col·locar el calaix-glaçonera amb cura de no vessar l'aigua (2.5.3).

Al cap de 2 hores, els glaçons estaran llestos per servir. Gira els dos límits diverses vegades fins que caiguin tots els glaçons (2.5.4, 2.5.5). Obre el calaix inferior per recollir-los (2.5.6).

2.6 Apagada del congelador. Pitja ① durant 3 segons o pitja fins que no es visualitzi cap temperatura a la pantalla (2.6.1, 2.6.2). O gira el comandament fins a la posició "off"

(2.6.3, 2.6.4). En els models b c d e

la pantalla i el led "on" s'apagaran.

2.7 Recomanacions d'ús.

No obris les portes més temps de l'necessari ni introdueixis al congelador aliments calents. D'aquesta manera, aconseguiràs un ús més eficient del teu congelador i evitaràs que augmenti el consum d'energia. - Si el teu congelador és NO FROST, no obstrueixis les reixetes de ventilació i deixa espai entre els aliments perquè l'aire hi circuli. - No introdueixis al congelador ampolles amb begudes gasoses o ampolles de vidre que continguin líquid, ja que PODEN rebentar. - Emmagatzema els aliments en recipients hermètics per evitar que els aliments es ressequin. No consumeixis gelats o aliments molt freds, ja que PODEN produir cremades a la boca. Per aprofitar al màxim la capacitat del congelador (2.4.1) se'n PODEN retirar les cistelles (5), els calaixos petits (4) i el Twist Ice (3). És imprescindible mantenir les cistelles inferiors (6 i 7) i les tapes superiors (1 i 2) perquè les prestacions de consum de l'aparell no es vegin alterades.

Manteniment i neteja

3.1 Neteja interior. Quan netegis l'interior, utilitza una esponja o una baieta amarada d'aigua amb bicarbonat per evitar que s'hi generin olors.

No utilitzis en cap cas màquines de neteja de vapor, dissolvents o detergents abrasius.

Es recomana netejar la reixeta de la part del darrere un cop a l'any amb una aspiradora.

3.3 Neteja dels accessoris. No són aptes per al rentavaixella. Neteja'ls a mà amb l'ajuda d'una esponja o una baieta.

Mantingues els filtres esgotats i els recanvis fora de l'abast dels nens; pot ser perillós si s'empassen.

Diagnòstics

4.1 Porta oberta. En tots els models, tret en el , si tens la porta oberta durant més d'1 minut, s'encendrà el senyal i sonarà una alarma (4.1.1, 4.1.2, 4.1.3). L'alarma es desconnecta en tancar la porta.

4.2 Tall del subministrament elèctric.

Obre la porta del congelador el mínim possible. Si la temperatura interior de l'aparell supera els -11 °C aleshores:

En els models a, b i d, avararà l'alarma acústica per ruptura de fred durant 30 minuts. La pots desactivar pitjant qualsevol tecla. A més, la funció SUPER s'activa automàticament. Per desactivar-la, pitja el botó SUPER o espera que es desactivi automàticament. - El led s'encendrà de color vermell (4.1.1, 4.1.2, 4.1.3).

Comprovació de l'estat de conservació dels aliments.

En els models pot aparèixer les indicacions següents a la pantalla:

Si els aliments no s'han descongelat, són segurs i es poden continuar conservant. Els aliments s'han descongelat parcialment i s'han de cuinar obligatòriament. A2 Els aliments s'han descongelat i no es poden consumir. S'han de llençar.

En els models amb indicador de valor, l'estat de conservació dels aliments i actuar en conseqüència.

4.3 Altres alarmes que poden aparèixer són:

S'ha posat en marxa de manera automàtica un mode de salvaguarda per garantir la conservació dels aliments, però és indispensable trucar al servei d'assistència tècnica.

El congelador té una peça que funciona incorrectament: la conservació dels aliments no corre cap perill, però és indispensable trucar al servei d'assistència tècnica.

Durant el seu funcionament, el congelador pot emetre una sèrie de sorolls que són normals i no t'han d'amoïnar.

• El gas refrigerant pot produir un borbolleig mentre circula pels circuits.
• El compressor pot produir brunzits i/o un lleuger petament, sobretot quan es posa en marxa.
• Les dilatacions o contraccions dels materials utilitzats poden produir esclafits o cruixits. L'aire que mou el ventilador del congelador pot tenir un petit soroll de fons.

No manipulis el congelador per intentar reparar-lo. Truca al servei d'assistència tècnica.

5

Seguretat

• No col·loquis objectes al voltant de les reixetes de ventilació.
• Vigila que no es produeixin danys al circuit de refrigeració.
• No utilitzis aparells elèctrics a l'interior del congelador, tret que siguin del tipus recomanat pel fabricant.
• No utilitzeu dispositius mecànics ni altres mitjans diferents dels recomanats pel fabricant per accelerar el procés de descongelació.
• Aquest aparell no està destinat a ser utilitzat per persones (incloent-hi nens) amb capacitats físiques, sensorials o mentals reduïdes, o sense experiència o coneixement, tret que estiguin supervisades o hagin rebut instruccions sobre l'ús de l'aparell per part d'una persona responsable de la seva seguretat. Els nens han de ser supervisats per assegurar-se que no juguen amb l'aparell.
• Si el cable d'alimentació està danyat, ha de ser substituït pel fabricant, pel servei postvenda o per personal similar qualificat, amb la finalitat d'evitar situacions perilloses.

Fins i tot amb la pantalla apagada, el congelador està sota tensió.

Medi ambient

Aquest congelador ha estat dissenyat pensant en la conservació del medi ambient.

Aquest aparell funciona amb refrigerant R600A, que no deteriora el medi ambient.

Respecta el medi ambient. Aplica les temperatures recomanades segons la funció que necessitis per aconseguir un ús eficient del teu congelador.

Desconnecta el congelador durant períodes prolongats de temps en què no hagis de fer ús de l'aparell. Reduiràs el consum i estalviaràs energia.

Evita mantenir les portes obertes durant més temps del que és necessari, ja que suposa un augment de la despesa energètica.

Gestió de residus d'aparells elèctrics i electrònics.

El símbol indica que l'aparell no s'ha d'eliminar amb els contenidors tradicionals per a residus domèstics.

El reciclatge d'electrodomèstics evita conseqüències negatives per a la salut i el medi ambient, i permet estalviar energia i recursos.

Per a més informació, contacta amb les autoritats locals o amb l'establiment on vas adquirir el congelador.
