ZFK1745 - Congelador FAGOR - Manual de utilização gratuito

Tipo de produto	Congelador
Marca	Fagor
Modelo	ZFK1745
Alimentação	220-240 V, tomada de terra
Classe climática	SN-T (temperatura ambiente de +10°C a +43°C)
Temperatura de conservação recomendada	-19°C
Temperatura de congelamento recomendada	-24°C
Funções especiais	Resfriamento rápido (52 h máx), ECO, Quick Cooling (15 min), Bloqueio infantil
Capacidade da bandeja de gelo	Twist Ice, até 24 cubos de gelo
Inversão de porta	Possível (instruções detalhadas no manual)
Refrigerante	R600A (ecologicamente correto)
Limpeza interna	Água e bicarbonato, esponja macia
Limpeza externa	Não usar limpador a vapor; aspirar a grade traseira uma vez por ano
Alarmes	Porta aberta (>1 min), falha de energia (quebra da cadeia de frio), defeito técnico (códigos AA, dr)
Instruções de segurança	Não obstruir as grades, não danificar o circuito de refrigeração, não usar aparelhos elétricos no interior

Perguntas frequentes - ZFK1745 FAGOR

Como inverter o sentido de abertura da porta?

Desligue o aparelho e esvazie-o. Deite o congelador cuidadosamente, desaperte a dobradiça superior, remova a porta, depois inverta as dobradiças e a maçaneta seguindo os passos do manual (seção 1.4). Certifique-se de reconectar o conector e recolocar o painel de controle.

Qual é a temperatura ideal para o congelador?

A temperatura de conservação recomendada é -19°C. Para congelar alimentos frescos, ajuste para -24°C de preferência.

Como ativar a função de resfriamento rápido?

Pressione o botão SUPER (ou ❄ conforme o modelo). A função mantém a temperatura mais fria por no máximo 52 horas. Ative-a 24 horas antes de introduzir grandes quantidades de alimentos.

O que fazer em caso de falha de energia?

Abra a porta o mínimo possível. Se a temperatura interna ultrapassar -11°C, um alarme sonoro soa (30 min) e a função SUPER ativa automaticamente. Verifique o estado dos alimentos: 5F (seguros), A (cozinhar), R (descartar). Para modelos sem esses códigos, avalie você mesmo.

Como limpar o interior do congelador?

Use água morna e bicarbonato de sódio com uma esponja ou pano macio. Não use limpador a vapor, solventes ou detergentes abrasivos.

O que significa o alarme 'dr' no ecrã?

O código dr indica que uma peça do congelador está defeituosa. A conservação dos alimentos não é imediatamente comprometida, mas você deve contatar o Serviço de Assistência Técnica obrigatoriamente.

Como usar a bandeja de gelo Twist Ice?

Retire a gaveta de gelo, encha as bandejas até o nível indicado, depois recoloque a gaveta. Após 2 horas, gire os batentes até que todos os cubos caiam. Abra a gaveta inferior para recolhê-los.

Posso colocar garrafas de vidro no congelador?

Não, não coloque garrafas ou recipientes de vidro contendo líquidos gaseificados, pois podem estourar ao congelar.

Como bloquear o painel de controle?

Pressione o botão de bloqueio (ícone ① ou conforme o modelo). O ecrã exibe o ícone quando bloqueado. Para desbloquear, pressione o mesmo botão por 3 segundos (modelo a) ou conforme indicado no manual.

O que fazer se o aparelho fizer barulho?

Alguns ruídos são normais: borbulhamento do gás, ronco do compressor, estalos de dilatação, ruído do ventilador. Certifique-se de que o aparelho está nivelado e não está em contato com uma parede ou armário. Evite colocar recipientes que vibram. Se um ruído anormal persistir, contate o Serviço de Assistência Técnica.

MANUAL DE UTILIZADOR ZFK1745 FAGOR

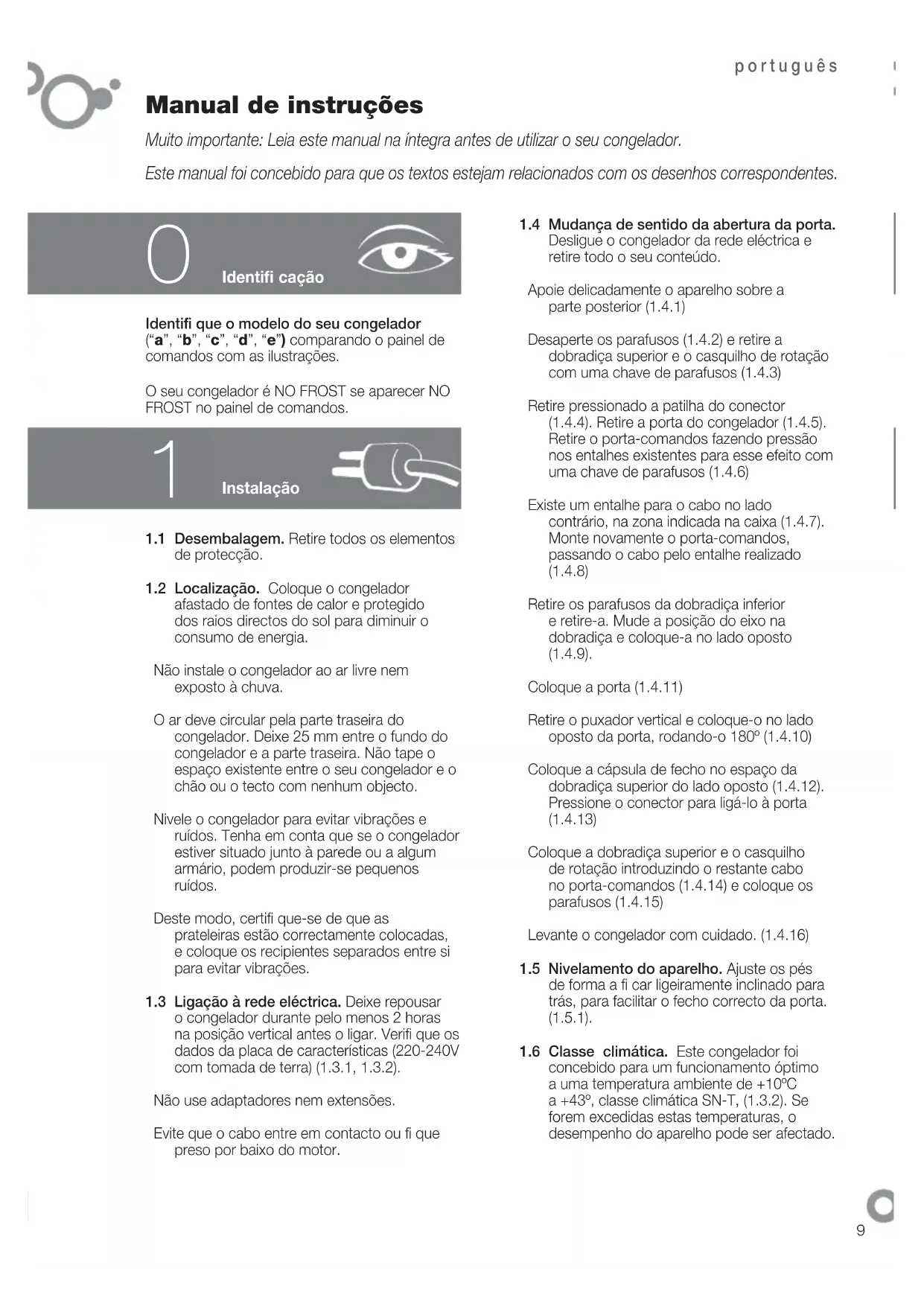

Manual de instruções

Muito importante: Leia este manual na íntegra antes de utilizar o seu congelador.

Este manual foi concebido para que os textos estejam relacionados com os desenhos correspondentes.

Identificação

Identifique o Modelo do seu congelador ("a", "b", "c", "d", "e") comparando o painel de comandos com as ilustrações.

1.1 Desembalagem. Retire todos os elementos de proteção. 1.2 Localização. Coloque o congelador afastado de fontes de calor e protegido dos raios diretos do sol para diminuir o consumo de energia.

Não instale o congelador ao ar livre nem exposto à chuva.

O ar deve circular pela parte traseira do congelador. Deixe 25 mm entre o congelador e a parte traseira. Não tape o espaço existente entre o seu congelador e o chão ou o teto com nenhum objeto.

Nivele o congelador para evitar vibrações e ruídos. Tenha em conta que se o congelador estiver situado muito perto da parede ou de algum armário, poderão produzir-se pequenos ruídos.

Deste modo, certifique-se de que as prateleiras estão corretamente colocadas e coloque os recipientes separados entre si para evitar vibrações.

1.3 Ligação à rede elétrica. Deixe repousar o congelador durante pelo menos 2 horas na posição vertical antes de o ligar. Verifique os dados da placa de características (220-240V com tomada de terra) (1.3.1, 1.3.2).

Não use adaptadores nem extensões.

Evite que o cabo entre em contacto ou fique preso por baixo do motor.

1.4 Mudança de sentido da abertura da porta. Desligue o congelador da rede elétrica e retire todo o seu conteúdo.

Desaperte os parafusos (1.4.2) e retire a dobradiça superior e o casquilho de rotação com uma chave de parafusos (1.4.3).

Retire pressionado a patilha do conector (1.4.4). Retire a porta do congelador (1.4.5). Retire o porta-comandos fazendo pressão nos entalhes existentes para esse efeito com uma chave de parafusos (1.4.6).

Existe um entalhe para o cabo no lado contrário, na zona indicada na caixa (1.4.7). Monte novamente o porta-comandos, passando o cabo pelo entalhe realizado (1.4.8).

Retire os parafusos da dobradiça inferior e retire-a. Mude a posição do eixo na dobradiça e coloque-a no lado oposto (1.4.9).

Retire o puxador vertical e coloque-o no lado oposto da porta, rodando-o 180° (1.4.10).

Coloque a capa de fecho no espigão da dobradiça superior do lado oposto (1.4.12). Pressione o conector para ligá-lo à porta (1.4.13).

Coloque a dobradiça superior e o casquilho de rotação introduzindo o restante cabo no porta-comandos (1.4.14) e coloque os parafusos (1.4.15).

1.5 Nivelamento do aparelho. Ajuste os pés de forma a ficar ligeiramente inclinado para trás, para facilitar o fecho correto da porta. (1.5.1). 1.6 Classe climática. Este congelador foi concebido para um funcionamento ótimo a uma temperatura ambiente de +10°C a +43°C, classe climática SN-T, (1.3.2). Se forem excedidas estas temperaturas, o desempenho do aparelho pode ser afetado.

2 Utilização

2.1 Ligação do congelador. Pressione a tecla (2.1.1). Pressione + ou – até visualizar um dígito no visor (2.1.2) ou rode o comando (2.1.3, 2.1.4). Nos modelos b e c o visor acende-se e nos modelos d e e acendem-se para indicar que o aparelho está a funcionar.

O modelo a bloqueia automaticamente; para desbloquear pressione a tecla durante 3 segundos (2.3.7).

2.2 Seleção de temperatura. Pressione as teclas + + (2.2.1). Pressione + (2.2.2), ou rode o comando (2.2.3, 2.2.4). Depois de selecionada a temperatura desejada, pode saber a temperatura real através dos indicadores luminosos (2.2.7), ou premindo durante 5 segundos as teclas + + (2.2.5), ou + (2.2.6). A temperatura fica a piscar. O modelo – não tem esta função.

Recomendação: A temperatura aconselhada para o seu refrigerador é de -19. Se pretender congelar, a temperatura recomendada é -24.

Não se esqueça que a temperatura do interior depende da temperatura ambiente, da localização e da frequência da abertura.

2.3 Funções congelador.

Função arrefecimento rápido: Esta função ativa o congelador à temperatura mais fria durante um período de 52 horas. Recomenda-se que esta função seja utilizada quando introduzir uma grande quantidade de alimentos, ativando-a 24 horas antes. Para ativar e desativar: Pressione (2.3.1) ou SUPER (2.3.2, 2.3.3, 2.3.4). Nos modelos, o visor indica quando a função permanecer ativada.

Função ECO: A função ECO permite uma substancial poupança de energia, mantendo o congelador a uma temperatura estável. Esta função continua ativada, mesmo depois de uma falha de energia elétrica. Quando esta função está ativada, recomenda-se guardar todos os alimentos nas prateleiras centrais. Para ativar e desativar, pressione ECO (2.3.5, 2.3.6). Nos modelos com visor, o visor mostrará enquanto a função permanecer ativada. Os modelos DNE não têm esta função.

Função quick cooling: Introduza a garrafa ou garrafas no congelador e mantenha pressionado * durante alguns segundos até visualizar o ícone (2.3.7). O congelador irá arrefecer durante 15 minutos; passado esse tempo, a função terá terminado e ficará a piscar, ativando um alarme sonoro durante 20 minutos, que avisa que deve retirar a garrafa para evitar que rebente. O alarme pode ser desativado pressionando qualquer tecla. Se esta função for interrompida por um corte de energia elétrica, quando esta regressar a função é considerada terminada e é ativado o sinal sonoro.

Bloqueio: Indica para fazer alterações acidentais na regulação do aparelho ou no manuseamento por crianças. O visor irá mostrar o ícone ● quando estiver bloqueado. Pressione (2.3.8) ou (2.3.9). O visor irá mostrar ● alternado com a visualização normal quando a função estiver ativada. Os modelos não têm esta função.

2.4 Distribuição dos alimentos. A temperatura não é uniforme no interior do congelador. Algumas zonas são mais frias do que outras. Os alimentos devem ser guardados na zona apropriada para garantir a sua correta conservação (2.4.1):

1. Embalagens de tamanho médio
2. Zona de gelados
3. Twist Ice (prestação opcional)
4. Embalagens de tamanho médio
5. Embalagens de tamanho médio
6. Embalagens de tamanho grande
7. Embalagens de tamanho médio

2.5 TWIST ICE. É um acessório do seu congelador que pode fazer até 24 cubos de gelo. Se o seu aparelho tiver Twist Ice, retire a gaveta cuvete (2.5.1). Encha os espaços da cuvete com água sem ultrapassar o nível (2.5.2). Volte a colocar a gaveta cuvete tendo cuidado para não entornar a água (2.5.3).

Após 2 horas, os cubos de gelo estarão prontos para ser usados. Rode ambas as extremidades várias vezes até que os cubos de gelo caiam (2.5.4, 2.5.5). Abra a gaveta inferior para os retirar (2.5.6).

2.6 Desligar o congelador. Pressione ① durante 3 segundos ou pressione - até não visualizar nenhuma temperatura no

visor (2.6.1, 2.6.2). Ou rode o comando até à posição off (2.6.3, 2.6.4). Nos modelos, o visor e os "on" apagam-se.

2.7 Recomendações de utilização.

• Não abra a porta durante mais tempo do que o necessário, nem coloque alimentos quentes no congelador. Assim, conseguirá uma utilização mais eficaz do seu congelador e irá evitar o aumento no consumo de energia.
• Se o seu congelador for NO FROST, não obstrua as grelhas de ventilação e deixe espaço entre os alimentos para que o ar circule entre eles.
• Não coloque garrafas com bebidas com gás ou de vidro que contenham líquido no congelador, pois poderão rebentar.
• Guarde os alimentos em recipientes herméticos para evitar que os alimentos sequem.
• Não consuma gelados ou alimentos muito frios, imediatamente.
• Para aproveitar ao máximo a capacidade do congelador (2.4.1) pode retirar-se do mesmo os cestos (5), as caixas (4) e o Twist Ice (3). É imprescindível manter os cestos inferiores (6 e 7) e as tampas superiores (1 e 2) para que não seja alterado o desempenho de consumo do aparelho.

3

Manutenção e limpeza

3.1 Limpeza interior. Utilize uma esponja ou um pano embebido em água com bicarbonato para limpar o interior e para evitar a formação de odores.

Em caso algum deve utilizar máquinas de limpeza a vapor, dissolventes ou detergentes abrasivos.

3.2 Limpeza exterior. Não utilize máquinas de limpeza a vapor para a limpeza dos visores. É recomendável limpar a grelha traseira uma vez por ano com um aspirador. 3.3 Limpeza dos acessórios. Não podem ser lavados na máquina de lavar loiça. Limpe-os à mão com a ajuda de uma esponja ou pano.

Guarde os filtros gastos e os filtros de substituição afastados do alcance das crianças; a sua ingestão em grandes quantidades pode ser perigosa.

Diagnósticos

4.1 Porta aberta. Em todos os modelos, exceto no , se a porta ficar aberta por mais de 1 minuto, acende-se o sinal e é emitido um alarme (4.1.1, 4.1.2, 4.1.3). O alarme desliga-se quando a porta é fechada.

4.2 Corte de fornecimento elétrico.

Abra as portas do congelador o menos possível. Se a temperatura interior do aparelho ultrapassar os > -11° C, então:

• nos modelos a b e s d, é ativado um alarme sonoro por Interrupção de Frio durante 30 minutos. Pode desativá-lo pressionando qualquer tecla.
• Além disso, a função SUPER é ativada automaticamente. Para desativá-la, pressione o botão SUPER ou aguarde até que o aparelho o faça automaticamente.
• O LED vermelho acende-se (4.1.1, 4.1.2, 4.1.3).

Verificação do estado de conservação dos alimentos.

Nos modelos, podem aparecer as seguintes indicações nos visores:

5F Os alimentos não se descongelaram, por isso estão seguros e podem continuar a ser conservados. Os alimentos ficaram parcialmente descongelados e devem obrigatoriamente ser cozinhados. Os alimentos ficaram descongelados e não podem ser consumidos. É necessário retirá-los.

Nos modelos, o utilizador deve avaliar o estado de conservação dos alimentos e agir em conformidade.

4.3 Outros alarmes que podem surgir são:

RR Foi ativado automaticamente um modo de proteção para garantir a

conservação dos alimentos, mas é indispensável contactar o serviço de assistência técnica.

O congelador tem uma avaria que funciona incorretamente; a conservação dos alimentos não corre perigo, mas é indispensável contactar o serviço de assistência técnica.

4.4 Ruídos normais no congelador.

O seu congelador pode emitir vários ruídos que são normais no funcionamento e com os quais não se deve preocupar.

• O gás refrigerante pode produzir um barulho ao circular nos circuitos.
• O compressor pode produzir zumbidos e/ou um ligeiro batimento, sobretudo quando começa a funcionar.
• As dilatações ou contracções dos materiais podem produzir estalidos ou rangidos.
• O ar que move o ventilador do congelador pode gerar um pouco de ruído de fundo.

Não manipule o congelador para tentar repará-lo. Chame o serviço de assistência técnica.

Segurança

• Mantenha as grelhas de ventilação desobstruídas.
• Tenha cuidado para não danificar o circuito de refrigeração.
• Não utilize aparelhos eléctricos no interior do congelador, a menos que sejam do tipo recomendado pelo fabricante.
• Não utilize dispositivos mecânicos ou outros meios diferentes dos recomendados pelo fabricante para acelerar o processo de descongelação.
• Este aparelho não foi concebido para ser usado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais sejam reduzidas, ou que não tenham experiência ou conhecimento, excepto se estiverem sob supervisão ou tiverem instruções sobre a utilização do aparelho de uma pessoa responsável pela sua segurança. As crianças

devem ser supervisionadas para garantir que não brincam com o aparelho.

• Se o cabo de alimentação estiver danificado deve ser substituído pelo fabricante, ou pelo serviço de pós-venda ou por pessoal com a mesma qualificação para evitar situações de perigo.

Mesmo quando o ecrã está apagado, o congelador está ligado.

Meio ambiente

Este frigorífico foi concebido a pensar na conservação do meio ambiente.

Este aparelho funciona com refrigerante R600A que não deteriora o meio ambiente.

Respeite o meio ambiente. Utilize as temperaturas recomendadas de acordo com a função de que necessita, para seguir uma utilização eficaz do seu congelador.

Desligue o congelador em períodos prolongados de tempo em que não vai usar o aparelho. Vai reduzir o consumo e poupar energia.

Evite manter as portas abertas durante mais tempo do que o necessário, uma vez que pressupõe um aumento no gasto energético.

Gestão de resíduos de aparelhos eléctricos e electrónicos.

O símbolo indica que o aparelho não deve ser eliminado usando os contentores tradicionais para resíduos domésticos.

Entregue o seu congelador num centro especial de recolha.

A reciclagem de electrodomésticos evita consequências negativas para a saúde e para o meio ambiente, e permite poupar energia e recursos.

Para mais informação, contacte as autoridades locais ou o estabelecimento onde adquiriu o frigorífico.

Muito importante: Leia integralmente este manual antes de utilizar o seu congelador.

Este manual foi elaborado de forma que os textos estejam relacionados com os desenhos correspondentes.

Identificação

Identifique o modelo do seu congelador ("a", "b", "c", "d", "e") comparando o painel de comandos com as ilustrações.

Não use adaptadores nem extensões.

Solte o puxador vertical e coloque-o no lado oposto da porta, girando-o 180° (1.4.10).

Coloque a cápsula de fecho no espaço da dobradiça superior do lado oposto (1.4.12). Pressione o conector para ligá-lo à porta (1.4.13).

Coloque a dobradiça superior e o casquete de rotação, introduzindo o cabo excedente no suporte de comandos (1.4.14) e coloque os parafusos (1.4.15).

Levante o congelador com cuidado (1.4.16).

1.5 Nivelamento do aparelho. Ajuste as pernas de modo que fique ligeiramente inclinado para trás, para facilitar o correto fecho da porta (1.5.1). 1.6 Classe climática. Este congelador foi concebido para um funcionamento ótimo a uma temperatura ambiente entre +10°C e +43°C, classe climática SN-T (1.3.2). Fora destas temperaturas, as prestações do aparelho podem ser afetadas.

2 Utilização

2.1 Ligar o congelador. Prima a tecla (2.1.1). Prima +, - até visualizar um dígito no ecrã (2.1.2) ou rode o botão (2.1.3, 2.1.4). Nos modelos b e c, o ecrã e os indicadores iluminar-se-ão para indicar que o aparelho está em funcionamento.

O modelo a bloqueia-se automaticamente; para desbloquear, prima a tecla durante 3 segundos (2.3.7).

2.2 Seleção de temperatura. Prima as teclas +, - (2.2.1). Prima +, - (2.2.2), ou rode o botão (2.2.3, 2.2.4). Uma vez selecionada a temperatura desejada, pode conhecer a temperatura real através dos indicadores luminosos (2.2.7) ou premindo durante 5 segundos as teclas +, - (2.2.5), ou +, - (2.2.6). A temperatura piscará. O modelo carece desta função.

Mesmo com o ecrã desligado, o congelador permanece sob tensão.

Meio ambiente

Este congelador foi desenhado pensando na conservação do meio ambiente.

Este aparelho funciona com refrigerante R600A, que não deteriora o meio ambiente.

Respeite o meio ambiente. Utilize as temperaturas recomendadas segundo a função que necessitar, para promover um uso eficiente do seu congelador.

Desconecte o congelador por períodos prolongados de tempo nos quais não valha a pena fazer uso do aparelho. Isso reduzirá o consumo e economizará energia.

Evite manter as portas abertas durante mais tempo do que o necessário, pois isso supõe um aumento do custo energético.
