MANUAL DE USUARIO ZFK1747X FAGOR

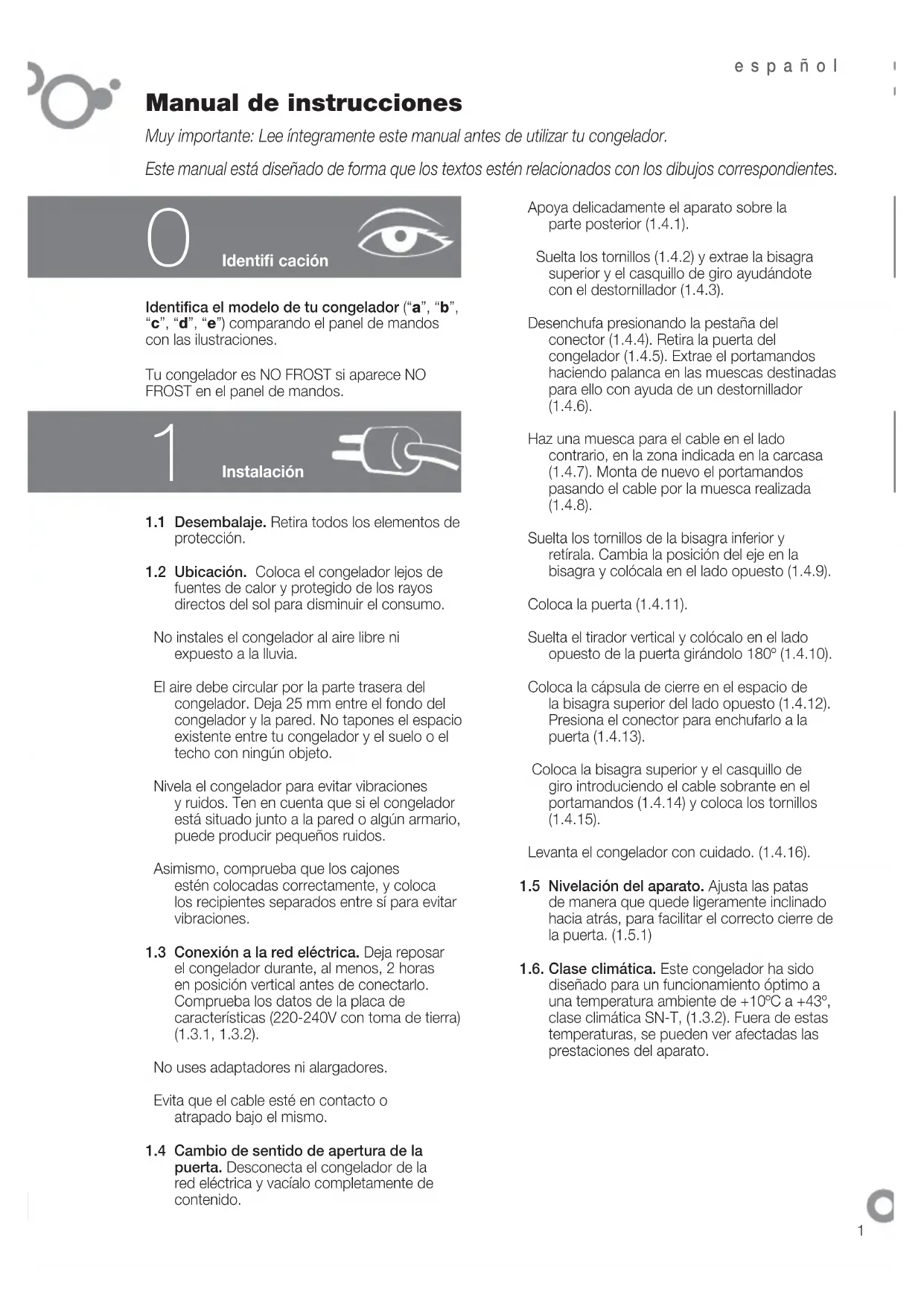

Manual de instrucciones
Muy importante: Lee íntegramente este manual antes de utilizar tu congelador.
Este manual está diseñado de forma que los textos estén relacionados con los dibujos correspondientes.
Identificación

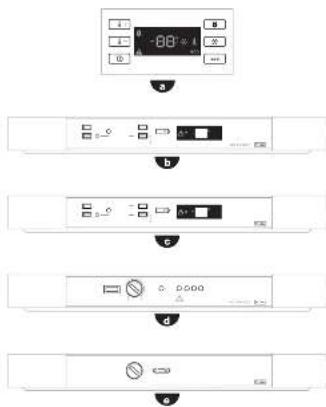

Identifica el modelo de tu congelador ("a", "b", "c", "d", "e") comparando el panel de mandos con las ilustraciones.
Tu congelador es NO FROST si aparece NO FROST en el panel de mandos.
1
Instalación
1.1 Desembalaje. Retira todos los elementos de protección. 1.2 Ubicación. Coloca el congelador lejos de fuentes de calor y protegido de los rayos directos del sol para disminuir el consumo.
No instales el congelador al aire libre ni expuesto a la lluvia.
El aire debe circular por la parte trasera del congelador. Deja 25 mm entre el fondo del congelador y la pared. No tapones el espacio existente entre tu congelador y el suelo o el techo con ningún objeto.
Nivela el congelador para evitar vibraciones y ruidos. Ten en cuenta que si el congelador está situado junto a la pared o algún armario, puede producir pequeños ruidos.
Asimismo, comprueba que los cajones estén colocados correctamente, y coloca los recipientes separados entre sí para evitar vibraciones.

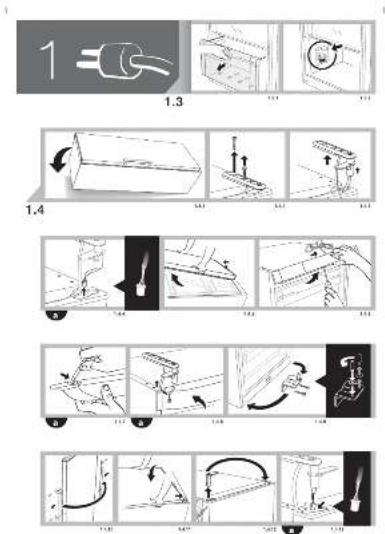

1.3 Conexión a la red eléctrica. Deja reposar el congelador durante, al menos, 2 horas en posición vertical antes de conectarlo. Comprueba los datos de la placa de características (220-240V con toma de tierra) (1.3.1, 1.3.2).
No uses adaptadores ni alargadores.
Evita que el cable esté en contacto o atrapado bajo el mismo.
1.4 Cambio de sentido de apertura de la puerta. Desconecta el congelador de la red eléctrica y vacíalo completamente de contenido.
Apoya delicadamente el aparato sobre la parte posterior (1.4.1).
Suelta los tornillos (1.4.2) y extrae la bisagra superior y el casquillo de giro ayudándote con el destornillador (1.4.3).
Desenchufa presionando la pestaña del conector (1.4.4). Retira la puerta del congelador (1.4.5). Extrae el portamandos haciendo palanca en las muescas destinadas para ello con ayuda de un destornillador (1.4.6).
Haz una muesca para el cable en el lado contrario, en la zona indicada en la carcasa (1.4.7). Monta de nuevo el portamandos pasando el cable por la muesca realizada (1.4.8).
Suelta los tornillos de la bisagra inferior y retírala. Cambia la posición del eje en la bisagra y colócala en el lado opuesto (1.4.9).
Coloca la puerta (1.4.11).
Suelta el tirador vertical y colócalo en el lado opuesto de la puerta girándolo 180° (1.4.10).
Coloca la cápsula de cierre en el espacio de la bisagra superior del lado opuesto (1.4.12). Presiona el conector para enchufarlo a la puerta (1.4.13).
Coloca la bisagra superior y el casquillo de giro introduciendo el cable sobrante en el portamandos (1.4.14) y coloca los tornillos (1.4.15).
Levanta el congelador con cuidado. (1.4.16).
1.5 Nivelación del aparato. Ajusta las patas de manera que quede ligeramente inclinado hacia atrás, para facilitar el correcto cierre de la puerta. (1.5.1) 1.6. Clase climática. Este congelador ha sido diseñado para un funcionamiento óptimo a una temperatura ambiente de +10°C a +43°, clase climática SN-T, (1.3.2). Fuera de estas temperaturas, se pueden ver afectadas las prestaciones del aparato.
2 Uso

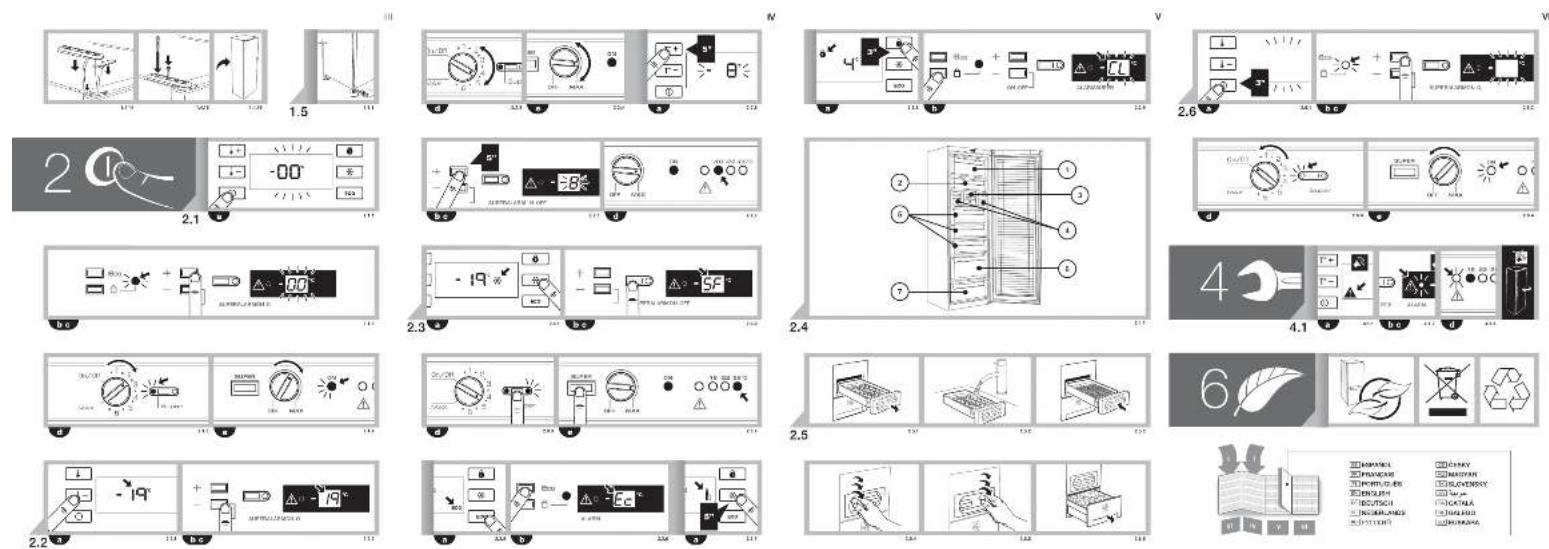

2.1 Encendido del congelador. Pulsa la tecla ① (2.1.1). Pulsa +, — hasta visualizar un dígito en el display (2.1.2) o gira el mando (2.1.3, 2.1.4). En los modelos b c el display y en "on" se iluminarán para indicarte que el aparato está en funcionamiento.
El mod a, se bloquea automáticamente, para desbloquear pulsa la tecla durante 3 segundos (2.3.7)
2.2 Selección de temperatura. Pulsa las teclas ♣ + (2.2-1). Pulsa + , — (2.2.2), o gira el mando (2.2.3, 2.2.4). Una vez seleccionada la temperatura deseada, puedes conocer la temperatura real mediante los indicadores luminosos (2.2.7), o pulsando durante 5 segundos las teclas ♣ +, ♣ - (2.2.5), ó + , — (2.2.6). La temperatura parpadeará. El modelo c carece de esta función
Recomendación: La temperatura aconsejada para su congelador es de -19. En el caso de que quieras congelar, la temperatura recomendada es -24.
No olvides que la temperatura del interior depende de la temperatura ambiente, la ubicación y la frecuencia de la apertura.
2.3 Funciones del congelador.
Función enfriamiento rápido: Esta función activa su congelador a la temperatura más fría durante un máximo de 52 horas. Se recomienda utilizar esta función cuando introduzcas gran cantidad de alimentos, activándola 24 horas antes. Para activar y desactivar: Pulsa (2.3.1) o S(2.3.3, 2.3.3, 2.3.4). En los modelos b c la pantalla mostrará SF mientras la función permanezca activada.
Función ECO: La función ECO permite un sustancial ahorro de energía manteniendo el congelador a una temperatura estable. Esta función continua activada aun después de una desconexión eléctrica. Cuando esta función esta activada se recomienda guardar todos los alimentos en los estantes centrales. Para activar y desactivar pulsa ECO (2.3.5, 2.3.6). En los modelos la pantalla mostrará ec mientras la función permanezca activada. Los modelos de carecen de esta función.
Función quick cooling: Introduce la botella o botellas en el congelador y mantén pulsado durante unos segundos hasta visualizar el icono (2.3.7). El congelador suministrará frío durante 15 minutos, pasado este tiempo la función habrá terminado y parpadeará activando una alarma sonora durante 20 minutos, que avisa que se debe retirar la botella para evitar que reviente. La alarma puede ser desactivada pulsando cualquier tecla. Si esta función es interrumpida por un corte de suministro eléctrico, a su regreso, la función se considera terminada y se activa la señal sonora.
Bloqueo: Indicada para evitar cambios accidentales en la regulación del aparato o el manejo por parte de los niños. La pantalla mostrará el icono 🔒 mientras esté bloqueada. Pulsa 🔒 (2.3.8) o 🔒 (2.3.9). La pantalla mostrará 📋 alternado con la visualización normal mientras la función permanezca activada. El modelo de carece de esta función.
2.4 Distribución de los alimentos. La temperatura no es uniforme en el interior del congelador. Ciertas zonas son más frías que otras. Los alimentos deben almacenarse en la zona apropiada para garantizar su correcta conservación (2.4.1):
- Envases de tamaño medio
- Zona de helados
- Twist Ice (prestación opcional)
- Envases de tamaño medio
- Envases de tamaño medio
- Envases de gran tamaño
- Envases de tamaño medio
2.5 TWIST ICE. Es un accesorio de tu congelador por el cual genera hasta 24 cubitos de hielo. Si tu aparato dispone de Twist Ice, extrae el cajón cubitera (2.5.1). Rellena de agua los espacios de las cubiteras sin sobrepasar su nivel (2.5.2). Vuelve a colocar el cajón cubitera cuidando de no derramar el agua (2.5.3).
Tras 2 horas, los cubitos de hielo estarán listos para su uso. Gira ambos topes repetidas veces hasta que caigan todos los cubitos de hielo (2.5.4, 2.5.5). Abre el cajón inferior para recogerlos (2.5.6).
2.6 Apagado del congelador. Pulsa ① durante 3 segundos o pulsa — hasta que no se visualice ninguna temperatura en el display
(2.6.1, 2.6.2). O gira el mando hasta la posición off (2.6.3, 2.6.4). En los modelos b c el display y en el “on” se apagarán.
2.7 Recomendaciones de uso.
- No abras las puertas más tiempo del necesario ni metas en el congelador alimentos calientes. Así conseguirás un uso más eficiente de tu congelador y evitarás el aumento en el consumo de energía.
- Si tu congelador es NO FROST no obstruyas las rejillas de ventilación y deja espacio entre los alimentos para que el aire circule entre ellos.
- No metas botellas con bebidas gaseosas o de cristal que contengan líquido en el congelador ya que pueden reventar.
- Almacena los alimentos en recipientes herméticos para evitar que los alimentos se resequen.
- No consumas helados o alimentos muy fríos ya que pueden producir quemaduras en la boca.
- Para aprovechar al máximo la capacidad del congelador (2.4.1) se pueden retirar del mismo los cestones (5), los cajones pequeños (4) y el Twist Ice (3). Es imprescindible mantener los cestones inferiores (6 y 7) y las tapas superiores (1 y 2) para que no se vean alteradas las prestaciones de consumo del aparato.
3
Mantenimiento y limpieza
3.1 Limpieza interior. Utiliza una esponja o bayeta empapada en agua con bicarbonato al limpiar el interior para evitar la formación de olores.
En ningún caso utilices máquinas de limpieza de vapor, disolventes o detergentes abrasivos.
3.2 Limpieza exterior. No uses máquinas de limpieza de vapor para la limpieza de las pantallas.
Es recomendable limpiar la rejilla trasera una vez al año con una aspiradora.
3.3 Limpieza de los accesorios. No son aptos para lavavajillas. Límpialos a mano con ayuda de una esponja o bayeta.
Mantén los filtros agotados y los recambios fuera del alcance de los niños; ingerirlos en grandes cantidades puede ser peligroso.
4
Diagnósticos
4.1 Puerta abierta. En todos los modelos, salvo en el 📄, si tienes la puerta abierta más de 1 minuto, se enciende la señal 🔒 y sonará una alarma (4.1.1, 4.1.2, 4.1.3). La alarma se desconecta al cerrar la puerta.
4.2 Corte de suministro eléctrico.
Abre las puertas del congelador lo menos posible. Si la temperatura interior del aparato sobrepasa los > -11°C entonces:
- en los modelos ab y cd activará la alarma sonora por Rotura de Frío durante 30 minutos. Puedes desactivarla pulsando cualquier tecla.
- Además, la función SUPER se activa automáticamente. Para desactivarla pulsa el botón SUPER o espera a que lo haga automáticamente.
- Se encenderá el led en rojo (4.1.1, 4.1.2, 4.1.3).
Comprobación del estado de conservación de los alimentos.
En los modelos pueden aparecer las siguientes indicaciones en los displays:
SF Los alimentos no se han descongelado, por lo tanto son seguros, y se pueden continuar conservando.
A: Los alimentos se han descongelado parcialmente y deben cocinarse obligatoriamente.
R2 Los alimentos se han descongelado y no pueden consumirse. Hay que tirarlos.
En los modelos el acuerdo debe valorar el estado de conservación de los alimentos, y actuar en consecuencia.
4.3 Otras alarmas que pueden aparecer son:
AA Se ha puesto en marcha de forma automática un modo de salvaguarda para garantizar la conservación de los alimentos, pero es indispensable llamar al servicio de asistencia técnica.
dr El congelador tiene una pieza que funciona incorrectamente, la conservación de los alimentos no corre peligro, pero es indispensable llamar al servicio de asistencia técnica.
4.4 Ruidos normales en el congelador.
Tu congelador puede emitir un serie de ruidos que son normales en el funcionamiento y por los cuales no debes preocuparte.
- El gas refrigerante puede producir un borboteo al circular por los circuitos.
- El compresor puede producir zumbidos y/o un ligero golpeteo, sobre todo cuando se pone en marcha.
- Las dilataciones o contracciones de los materiales utilizados pueden producir chasquidos o crujidos.
- El aire que mueve el ventilador del congelador puede generar un pequeño ruido de fondo.
No manipules el congelador para intentar repararlo. Llama al servicio de asistencia técnica.
5
Seguridad
- Mantén despejadas las rejillas de ventilación.
- Ten precaución de no dañar el circuito de refrigeración.
- No utilices aparatos eléctricos en el interior del congelador, a menos que sean del tipo recomendado por el fabricante.
- No uses dispositivos mecánicos u otros medios para acelerar el proceso de descongelación distintos de los recomendados por el fabricante.
- Este aparato no está destinado para ser usado por personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales estén reducidas, o carezcan de experiencia o conocimiento, salvo si han tenido supervisión o instrucciones relativas al uso del aparato por una persona responsable de su seguridad. Los niños deberán ser supervisados para asegurar que no juegan con el aparato.
- Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, o por su servicio postventa o personal similar cualificado con el fin de evitar un peligro.
Incluso estando la pantalla apagada, el congelador se encuentra bajo tensión.
Medio ambiente
Este congelador ha sido diseñado pensando en la conservación del medio ambiente.
Este aparato funciona con refrigerante R600A, que no deteriora el medio ambiente.
Respeta el medio ambiente. Utiliza las temperaturas recomendadas, según la función que necesites, para conseguir un uso eficiente de tu congelador.
Desconecta el congelador para periodos prolongados de tiempo en que no vayas a hacer uso del aparato. Reducirás el consumo y ahorrarás energía.
Evita mantener las puertas abiertas durante más tiempo del necesario, ya que supone un aumento del gasto energético.
Gestión de residuos de aparatos eléctricos y electrónicos.
El símbolo 📁 indica que el aparato no debe eliminarse utilizando los contenedores tradicionales para residuos domésticos.
Entrega tu frigorífico en un centro especial de recogida.
El reciclado de electrodomésticos evita consecuencias negativas para la salud, el medio ambiente y permite ahorrar energía y recursos.
Para más información, contacta con las autoridades locales o con el establecimiento donde adquiriste el frigorífico.
