ZFK1747X - Mraznička FAGOR - Bezplatný návod na obsluhu

Typ produktu	Vertikálny mraznička
Značka	Fagor
Model	ZFK1747X
Napájanie	220-240 V, uzemnená zásuvka
Klimatická trieda	SN-T (teplota okolia +10°C až +43°C)
Chladivo	R600A (ekologické)
No Frost	Dostupné na niektorých modeloch (skontrolujte štítok)
Hlavné funkcie	Rýchle zmrazovanie (SUPER/RÝCHLE CHLADENIE), ECO, Rýchle chladenie fliaš (Quick Cooling), Detská poistka
Nastavenie teploty	Elektronické s digitálnym displejom, odporúčaný rozsah -19°C až -24°C na zmrazovanie
Alarmy	Otvorené dvere (1 min), výpadok prúdu, prerušenie chladiaceho reťazca, alarmy AA/dr
Príslušenstvo	Twist Ice (výroba 24 kociek ľadu), zásobníky, poličky
Obrátenie dverí	Možné (opačná strana, otočná rukoväť)
Údržba	Vnútorné čistenie vodou a sódou bikarbónou, nepoužívať paru ani abrazívne prostriedky
Bezpečnosť	Detská poistka, pokyny: nepoužívať elektrické spotrebiče vnútri, nepoškodiť chladiaci okruh
Opraviteľnosť	Kontaktovať technickú podporu pre akékoľvek opravy
Manuál k dispozícii	PDF návod 62 strán, bezplatne na stiahnutie

Často kladené otázky - ZFK1747X FAGOR

Ako nastaviť teplotu mrazničky?

Stlačte tlačidlá ♣ + alebo ♣ - (podľa modelu) na výber požadovanej teploty. Odporúčaná teplota na zmrazovanie je -24°C a na bežné skladovanie -19°C. Skutočnú teplotu zobrazíte stlačením tlačidiel na 5 sekúnd.

Ako aktivovať funkciu rýchleho zmrazovania (SUPER)?

Stlačte tlačidlo ✉ alebo SUPER (podľa modelu). Na displeji sa zobrazí SF. Táto funkcia chladí na maximum počas 52 hodín. Aktivujte ju 24 hodín pred vložením veľkého množstva potravín.

Čo robiť pri výpadku prúdu?

Otvorte dvere čo najmenej. Ak teplota presiahne -11°C, spustí sa zvukový alarm na 30 minút (prerušenie chladiaceho reťazca). Stlačením tlačidla ho vypnete. Funkcia SUPER sa aktivuje automaticky. Skontrolujte stav potravín: SF (bezpečné), R (treba variť), R2 (treba vyhodiť).

Ako obrátiť smer otvárania dverí?

Odpojte a vyprázdnite spotrebič. Opatrne ho položte. Postupujte podľa krokov: odskrutkujte horný záves, odpojte konektor, odstráňte dvere, zmeňte polohu osi spodného závesu, nasaďte dvere s rukoväťou otočenou o 180°, potom upevnite horný záves na opačnej strane.

Prečo sa spúšťa zvukový alarm?

Alarm sa môže spustiť z niekoľkých dôvodov: otvorené dvere dlhšie ako 1 minútu (zatvorte ich na zastavenie), výpadok prúdu s teplotou > -11°C alebo porucha (kódy AA alebo dr). V posledných dvoch prípadoch kontaktujte technickú podporu.

Ako používať Twist Ice?

Vytiahnite zásuvku na ľad, naplňte nádoby vodou bez prekročenia úrovne, vložte zásuvku späť. Po 2 hodinách otočte obe zarážky na uvoľnenie kociek ľadu do spodnej zásuvky.

Ako čistiť vnútro mrazničky?

Použite vodu a sódu bikarbónu s hubkou alebo handričkou. Nikdy nepoužívajte parné čističe, rozpúšťadlá ani abrazívne čistiace prostriedky. Raz ročne vyčistite zadnú mriežku vysávačom.

Čo robiť, ak displej zobrazuje 'AA' alebo 'dr'?

AA: aktivoval sa režim automatickej ochrany na zachovanie potravín, ale musíte kontaktovať technickú podporu. dr: chybná súčiastka, ale skladovanie nie je ohrozené; tiež zavolajte technickú podporu.

Ako aktivovať detskú poistku?

Stlačte tlačidlo zámku (2.3.8 alebo 2.3.9 podľa modelu). Na displeji sa zobrazí ikona zámku. Na odomknutie podržte tlačidlo stlačené 3 sekundy (model a) alebo stlačte znova.

Aké sú normálne zvuky mrazničky?

Nasledujúce zvuky sú normálne: bublanie chladiva, hukot kompresora pri štarte, praskanie v dôsledku rozpínania/zmršťovania a jemný zvuk ventilátora (ak je No Frost). Nepokúšajte sa o opravu sami.

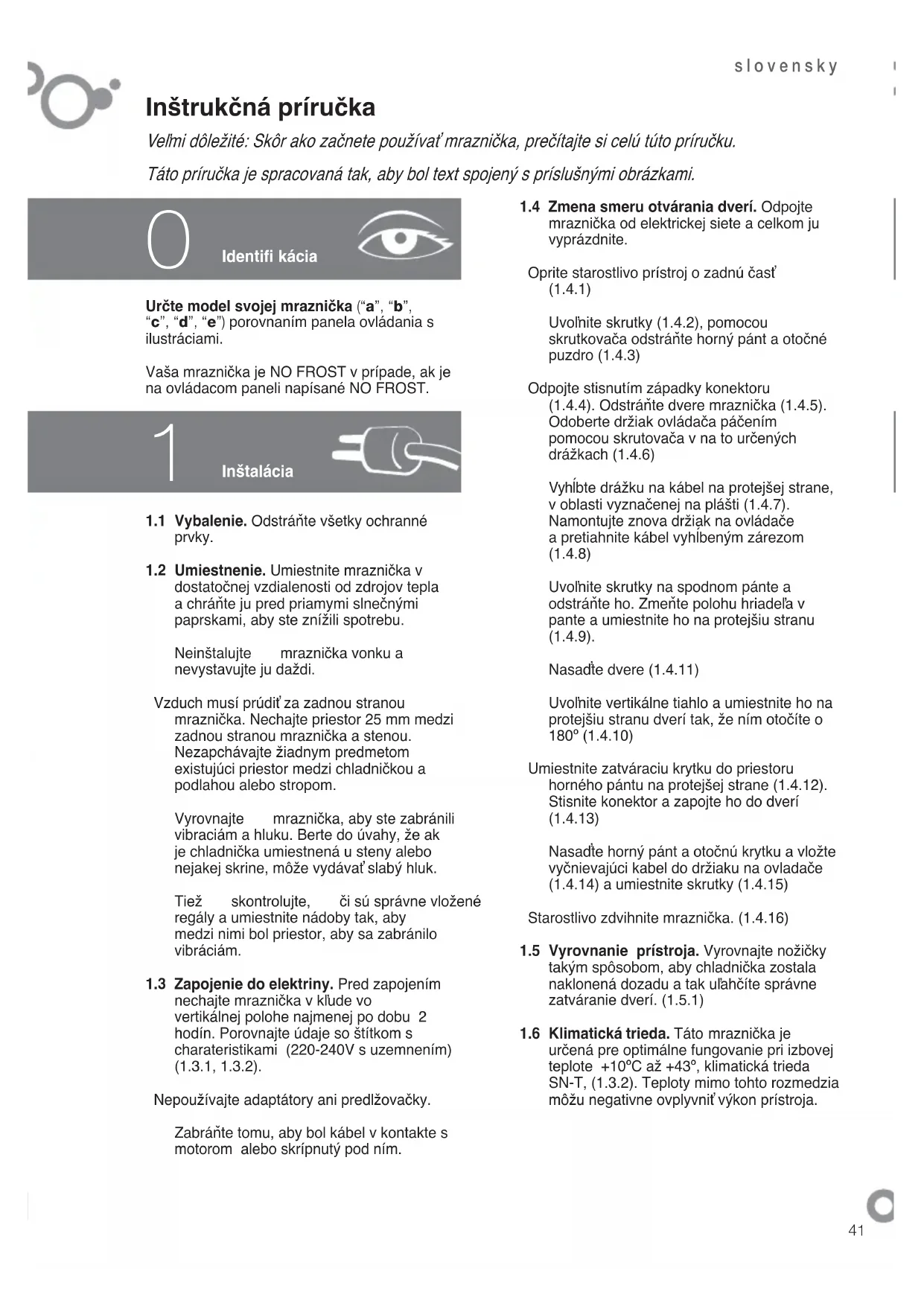

NÁVOD NA OBSLUHU ZFK1747X FAGOR

Veľmi dôležité: Skôr ako začnete používať mrazničku, prečítajte si celú túto príručku.

Táto príručka je spracovaná tak, aby bol text spojený s príslušnými obrázkami.

Identifikácia

Určte model svojej mrazničky ("a", "b", "c", "d", "e") porovnaním panela ovládania s ilustráciami.

Vaša mraznička je NO FROST v prípade, ak je na ovládacom paneli napísané NO FROST.

1

Inštalácia

1.1 Vybalenie. Odstráňte všetky ochranné prvky.

1.2 Umiestnenie. Umiestnite mrazničku v dostatočnej vzdialenosti od zdrojov tepla a chráňte ju pred priamymi slnečnými lúčmi, aby ste znížili spotrebu.

Vzduch musí prúdiť za zadnou stranou mrazničky. Nechajte priestor 25 mm medzi zadnou stranou mrazničky a stenou. Nezapchávajte žiadnym predmetom existujúci priestor medzi chladničkou a podlahou alebo stropom.

Vyrovnajte mrazničku, aby ste zabránili vibráciám a hluku. Berte do úvahy, že ak je chladnička umiestnená pri stene alebo nejakej skrini, môže vydávať slabý hluk.

Tiež skontrolujte, či sú správne vložené regály a umiestnite nádoby tak, aby medzi nimi bol priestor, aby sa zabránilo vibráciám.

1.3 Zapojenie do elektriny. Pred zapojením nechajte mrazničku v kľude vo vertikálnej polohe najmenej po dobu 2 hodín. Porovnajte údaje so štítkom s charakteristikami (220-240V s uzemnením) (1.3.1, 1.3.2).

Zabráňte tomu, aby bol kábel v kontakte s motorom alebo skrípnutý pod ním.

1.4 Zmena smeru otvárania dverí. Odpojte mrazničku od elektrickej siete a celkom ju vyprázdnite.

Oprite starostlivo prístroj o zadnú časť (1.4.1)

Uvoľnite skrutky (1.4.2), pomocou skrutkovača odstráňte horný pánt a otočné puzdro (1.4.3)

Uvoľnite skrutky na spodnom pánte a odstráňte ho. Zmeňte polohu hriadeľa v pante a umiestnite ho na protiľahlú stranu (1.4.9).

Nasaďte dvere (1.4.11)

Uvoľnite vertikálne tiahlo a umiestnite ho na protiľahlú stranu dverí tak, že ním otočíte o 180° (1.4.10)

Umiestnite zatváraciu krytku do priestoru horného pántu na protiľahlej strane (1.4.12). Stisnite konektor a zapojte ho do dverí (1.4.13)

Nasaďte horný pánt a otočnú krytku a vložte vyčnievajúci kábel do držiaka na ovládače (1.4.14) a umiestnite skrutky (1.4.15)

Starostlivo zdvihnite mrazničku. (1.4.16)

1.5 Vyrovnanie prístroja. Vyrovnajte nožičky takým spôsobom, aby chladnička zostala naklonená dozadu a tak uľahčíte správne zatváranie dverí. (1.5.1)

1.6 Klimatická trieda. Táto mraznička je určená pre optimálne fungovanie pri izbovej teplote +10°C až +43°C, klimatická trieda SN-T, (1.3.2). Teploty mimo tohto rozmedzia môžu negatívne ovplyvniť výkon prístroja.

2

Použitie

2.1 Zapnutie chladničky. Stisnite klávesu ① (2.1.1). Stisnite +, — až kým sa nezobrazí číslica na displeji (2.1.2) alebo otočte ovládaním (2.1.3, 2.1.4). U modelov b a c displej a u d a e LED „on“ sa rozsvietia, aby signalizovali, že je prístroj v prevádzke.

Model a sa automaticky zablokuje, pre odblokovanie stisnite klávesu po dobu 3 sekúnd (2.3.6).

2.2 Zvolenie teploty. Stisnite klávesy ♣ + , ⚡ (2.2.1). Stisnite + , — (2.2.2), alebo otočte ovládaním (2.2.3, 2.2.4). Po zvolení požadovanej teploty môžete zistiť reálnu teplotu prostredníctvom svetelných indikátorov (2.2.7) alebo stisnutím po dobu 5 sekúnd klávesov ♣ + , ⚡ (2.2.5), alebo + , — (2.2.6). Teplota bude blikať. Model c nedisponuje touto funkciou.

Odporúčanie: Odporúčaná teplota pre Vašu mrazničku je -19 °C. Ak chcete niečo zmraziť, odporúčaná teplota je -24 °C.

Nezabúdajte, že vnútorná teplota závisí od teploty prostredia, umiestnenia a frekvencie otvárania.

2.3 Funkcie chladničky.

Funkcia rýchleho ochladzovania: Táto funkcia aktivuje Vašu mrazničku na nižšiu teplotu maximálne na dobu 52 hodín. Odporúčame použiť túto funkciu, ak vložíte veľké množstvo potravín a aktivovať ju 24 hodín dopredu. Pre aktivovanie a deaktivovanie: Stisnite ✉ (2.3.1) alebo SUPER (2.3.2, 2.3.3, 2.3.4). U modelov b c monitor zobrazí SF, dokiaľ bude funkcia aktivovaná.

Funkcia ECO: Funkcia ECO umožňuje významnú úsporu energie tým, že udržiava v mrazničke stabilnú teplotu. Táto funkcia zostáva aktivovaná dokonca aj po odpojení elektriny. Po aktivovaní tejto funkcie odporúčame uložiť všetky potraviny do prostredných priehradok. Aktivujte a deaktivujte stisnutím ECO (2.3.5, 2.3.6). U modelov b c sa na obrazovke objaví Ec, dokiaľ bude funkcia aktivovaná. Modely d e nedisponujú touto funkciou.

Funkcia quick cooling: Vložte fľašu

alebo fľaše do mrazničky a držte stisnuté ※ po dobu niekoľkých sekúnd, až kým sa nezobrazí ikona (2.3.7). Mraznička bude chladiť po dobu 15 minút, po uplynutí tejto doby funkcia skončí, bude blikať a aktivuje na 20 minút zvukový alarm, ktorý upozorňuje, že treba odobrať fľašu, aby sa zabránilo jej prasknutiu. Alarm je možné deaktivovať stisnutím akejkoľvek klávesy. Ak sa táto funkcia preruší vďaka prerušeniu dodávky elektrického prúdu, po jej obnovení sa bude funkcia považovať za ukončenú a aktivuje sa zvukový signál.

Zablokovanie: Určené na zamedzenie náhodného pozmenenia nastavenia prístroja alebo ovládania deťmi. Na obrazovke sa zobrazí ikona ⚙, dokiaľ tento bude zablokovaný. Stisnite ⚙ (2.3.8) alebo ⚙ (2.3.9). Na obrazovke sa zobrazí [L] striedavo s normálnym zobrazením, dokiaľ bude funkcia aktivovaná. Modely d e nedisponujú touto funkciou.

2.4 Rozloženie potravín. Teplota vo vnútri chladničky nie je rovnomerne rozložená. Isté oblasti sú chladnejšie ako iné. Potraviny treba ukladať na vhodné miesto, aby sa zabezpečilo ich správne uskladnenie (2.4,1):

1. Stredne veľké obaly
2. Priestor pre zmrzlinu
3. Twist Ice (voliteľná funkcia)
4. Stredne veľké obaly
5. Stredne veľké obaly
6. Veľké obaly
7. Stredne veľké obaly

2.5 TWIST ICE. Jedná sa o príslušenstvo Vašej mrazničky, ktoré produkuje až 24 kociek ľadu. Ak Váš prístroj disponuje Twist Ice, vytiahnite zásuvku s kockami ľadu (2.5.1). Naplňte vodou otvory vo forme na kocky, bez toho, aby ste prekročili maximálnu hladinu (2.5.2). Znova zasuňte zásuvku na kocky a dávajte pozor, aby sa nevyliala voda (2.5.3).

Po 2 hodinách budú kocky ľadu pripravené k použitiu. Otočte niekoľkokrát oboma koncami, až kým nevypadnú všetky kocky ľadu (2.5.4, 2.5.5). Otvorte spodnú zásuvku a pozbierajte kocky (2.5.6).

2.6 Vypnutie chladničky. Stisnite ¹ po dobu 3 sekúnd alebo stisnite — , až kým z displeja nezmizne teplota (2.6.1, 2.6.2).

2.7 Odporúčané použitie.

• Neotvárajte dvere na dobu dlhšiu ako je nutné a nedávajte do mrazničky horúce potraviny. Tak dosiahnete efektívnejšieho použitia Vašej mrazničky a zabránite zvýšeniu spotreby energie.
• Ak je Vaša mraznička NO FROST, nezapchávajte ventilačné mriežky a nechajte medzi potravinami priestor, aby medzi nimi mohol prúdiť vzduch.
• Nevkladajte do mrazničky fľaše so sýtenými nápojmi alebo iné sklenené nádoby s tekutinami, pretože by mohli prasknúť.
• Ukladajte potraviny do hermeticky uzatvorených nádob, aby ste zabránili ich vysušeniu.
• Nejedzte zmrzliny ani iné potraviny, keď sú veľmi studené, pretože môžu spôsobiť popáleniny v ústach.
• Aby ste maximálne využili celý priestor mrazničky (2.4.1), môžete z nej odstrániť košíky (5), malé zásuvky (4) a Twist Ice (3). Je dôležité nechať vo vnútri spodné košíky (6 a 7) a horné veká (1 a 2), aby sa nezmenili charakteristiky spotreby prístroja.

3

Údržba a čistenie

3.1 Čistenie vnútrajšku. Použite na čistenie vnútrajšku hubičku alebo handričku a namočte ju do vody so sódou, aby ste zabránili vzniku nežiadúcich pachov.

V žiadnom prípade nepoužívajte naparovacie čistiace prístroje, rozpúšťadlá ani abrazívne čistiace prostriedky.

3.2 Čistenie vonkajšku. Nepoužívajte naparovacie čistiace prístroje na čistenie obrazoviek.

Odporúčame čistiť zadnú mriežku jedenkrát ročne pomocou vysávača.

3.3 Čistenie doplnkov. Nie sú vhodné do umývačky. Vyčistite ich ručne hubkou alebo handrou.

⚠️ Udržiavajte spotrebované filtre a náplne mimo dosahu detí, ich požitie vo veľkom množstve môže byť nebezpečné.

4

Diagnózy

4.1 Otvorené dvere. U všetkých modelov okrem 📄, sa rozsvieti signál, ak otvoríte dvere na dobu dlhšiu ako 1 minútu ⚠ a ozve sa alarm (4.1.1, 4.1.2, 4.1.3). Alarm sa odpojí ihneď ako zatvoríte dvere.

Otvárajte dvere mrazničky čo najmenej. Ak teplota vo vnútri prístroja prekročí > -11° C:

U model, a b c sa môžu na displejoch objaviť nasledujúce oznámenia:

SF Potraviny sa nerozmrazili, preto sú bezpečné a je možné ich ďalej uskladňovať. A Potraviny sa čiastočne rozmrazili a je nutné ich uvariť. ^R2 Potraviny sa rozmrazili a nie je možné ich konzumovať. Treba ich vyhodiť.

U model de musí užívateľ zhodnotiť stav skladovaných potravín a zachovať sa podľa toho.

4.3 Ďalšie alarmy, ktoré sa môžu spustiť:

AA Automaticky sa spustil istý spôsob ochrany pre zaručenie uchovania potravín, ale je nutné spojiť sa s technickou asistenčnou službou.

dr Jedna časť mrazničky nefunguje správne, uchovanie potravín nie je ohrozené, ale je nutné spojiť sa s technickou asistenčnou službou.

4.4 Zvyčajné zvuky v chladničke.

Vaša chladnička môže vydávať sériu zvukov, ktoré sú pri fungovaní normálne a kvôli ktorým sa nemusíte znepokojovať.

• Chladiaci plyn môže pri prúdení obvodmi spôsobovať bublanie.
• Kompresor môže spôsobovať bzučanie a/alebo slabé klapanie, predovšetkým keď sa spustí.
• Rozťahovanie alebo zmršťovanie použitých materiálov môže spôsobovať praskanie alebo chrumkanie.
• Vzduch, ktorý prúdi vďaka ventilátoru v mrazničke, môže vydávať slabý stály zvuk.

Nemanipulujte chladničkou za účelom jej opravy. Privolajte technickú asistenčnú službu.

5

Bezpečnosť

• Udržiavajte voľné vetracie mriežky.
• Dávajte pozor, aby ste nepoškodili chladiaci okruh.
• Nepoužívajte elektrické spotrebiče vo vnútri mrazničky, pokiaľ ich neodporúča výrobca.
• Nepoužívajte mechanické nástroje ani iné prostriedky na urýchlenie procesu rozmrazovania, ktoré nie sú odporúčané výrobcom.
• Tento spotrebič nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami, alebo s nedostatkom skúseností a vedomostí, pokiaľ nie sú pod dohľadom alebo neboli poučené o používaní spotrebiča osobou zodpovednou za ich bezpečnosť. Deti by mali byť pod dohľadom, aby sa zaistilo, že sa so spotrebičom nehrajú.
• Ak je napájací kábel poškodený, musí ho vymeniť výrobca, jeho servisný zástupca alebo podobne kvalifikovaná osoba, aby sa predišlo všetkým rizikám.

Dokonca aj vtedy, keď je obrazovka vypnutá, mraznička je pod prúdom.

Životné prostredie

Táto chladnička bola navrhnutá s ohľadom na ochranu životného prostredia.

Tento spotrebič pracuje s chladiacim médiom R600A, ktoré nepoškodzuje životné prostredie.

Rešpektujte životné prostredie. Chráňte životné prostredie. Používajte odporúčané teploty v závislosti od funkcie, ktorú potrebujete, aby ste dosiahli efektívne využívanie vašej mrazničky.

Odpojte mrazničku na dlhšie časové obdobie, keď nebudete spotrebič používať. Znížite tak spotrebu a ušetríte energiu.

Nenechávajte dvere zbytočne otvorené, pretože sa tak zvyšuje spotreba energie.

Spracovanie odpadu z elektrických a elektronických spotrebičov.

Symbol oznamuje, že sa spotrebič nesmie vyhadzovať do bežných kontajnerov na domový odpad.

Odovzdajte mrazničku v špeciálnej zberni.

Recyklácia elektrospotrebičov bráni negatívnym dopadom na zdravie a životné prostredie a šetrí energiu a prostriedky.

Ak požadujete ďalšie informácie, obráťte sa na miestne úrady alebo na predajňu, kde ste mrazničku zakúpili.
