Produkttyp	Gefrierschrank (Standgerät)
Marke	Fagor
Modell	ZFK1747X
Stromversorgung	220-240 V, Schutzkontaktstecker
Klimaklasse	SN-T (Umgebungstemperatur +10°C bis +43°C)
Kältemittel	R600A (umweltfreundlich)
No Frost	Bei einigen Modellen verfügbar (Etikett prüfen)
Hauptfunktionen	Schnellgefrieren (SUPER/SCHNELLKÜHLEN), ECO, Schnellkühlung von Flaschen (Quick Cooling), Kindersicherung
Temperatureinstellung	Elektronisch mit digitaler Anzeige, empfohlener Bereich -19°C bis -24°C zum Gefrieren
Alarme	Tür offen (1 Min.), Stromausfall, Unterbrechung der Kühlkette, Alarme AA/dr
Zubehör	Twist Ice (Herstellung von 24 Eiswürfeln), Behälter, Ablagen
Türanschlagwechsel	Möglich (gegenüberliegende Seite, drehbarer Griff)
Pflege	Innenreinigung mit Wasser und Backpulver, keine Dampf- oder Scheuermittel verwenden
Sicherheit	Kindersicherung, Hinweise: Keine elektrischen Geräte im Inneren verwenden, Kältekreislauf nicht beschädigen
Reparaturfähigkeit	Für Reparaturen den Technischen Kundendienst kontaktieren
Handbuch verfügbar	PDF-Handbuch 62 Seiten, kostenlos herunterladbar

Häufig gestellte Fragen - ZFK1747X FAGOR

Wie stelle ich die Temperatur des Gefrierschranks ein?

Drücken Sie die Tasten ♣ + oder ♣ - (je nach Modell), um die gewünschte Temperatur auszuwählen. Die empfohlene Temperatur zum Gefrieren beträgt -24°C und für die normale Lagerung -19°C. Sie können die tatsächliche Temperatur anzeigen, indem Sie 5 Sekunden lang die Tasten drücken.

Wie aktiviere ich die Schnellgefrierfunktion (SUPER)?

Drücken Sie die Taste ✉ oder SUPER (je nach Modell). Das Display zeigt SF an. Diese Funktion kühlt maximal 52 Stunden lang. Aktivieren Sie sie 24 Stunden, bevor Sie große Mengen Lebensmittel hinzufügen.

Was tun bei Stromausfall?

Öffnen Sie die Tür so wenig wie möglich. Wenn die Temperatur -11°C überschreitet, ertönt ein akustischer Alarm für 30 Minuten (Unterbrechung der Kühlkette). Drücken Sie eine Taste, um ihn auszuschalten. Die SUPER-Funktion aktiviert sich automatisch. Überprüfen Sie den Zustand der Lebensmittel: SF (sicher), R (zu kochen), R2 (wegwerfen).

Wie wechsle ich den Türanschlag?

Trennen Sie das Gerät vom Stromnetz und leeren Sie es. Legen Sie es vorsichtig hin. Gehen Sie wie folgt vor: Schrauben Sie das obere Scharnier ab, trennen Sie den Stecker, nehmen Sie die Tür ab, ändern Sie die Position der unteren Scharnierachse, setzen Sie die Tür mit um 180° gedrehtem Griff wieder ein und befestigen Sie das obere Scharnier auf der gegenüberliegenden Seite.

Warum ertönt der akustische Alarm?

Der Alarm kann aus mehreren Gründen ausgelöst werden: Tür länger als 1 Minute offen (schließen Sie sie, um ihn zu stoppen), Stromausfall mit Temperatur > -11°C, oder Fehlfunktion (Codes AA oder dr). In den beiden letzten Fällen wenden Sie sich an den Technischen Kundendienst.

Wie verwende ich Twist Ice?

Nehmen Sie die Eiswürfelschublade heraus, füllen Sie die Behälter mit Wasser, ohne den Füllstand zu überschreiten, setzen Sie die Schublade wieder ein. Drehen Sie nach 2 Stunden die beiden Stopps, um die Eiswürfel in die untere Schublade zu lösen.

Wie reinige ich das Innere des Gefrierschranks?

Verwenden Sie Wasser und Backpulver mit einem Schwamm oder Tuch. Verwenden Sie niemals Dampfgeräte, Lösungsmittel oder Scheuermittel. Reinigen Sie das hintere Gitter einmal im Jahr mit einem Staubsauger.

Was tun, wenn das Display 'AA' oder 'dr' anzeigt?

AA: Ein automatischer Schutzmodus wurde aktiviert, um die Lebensmittel zu erhalten, aber Sie müssen den Technischen Kundendienst kontaktieren. dr: Ein Teil ist defekt, aber die Konservierung ist nicht beeinträchtigt; rufen Sie ebenfalls den technischen Dienst an.

Wie aktiviere ich die Kindersicherung?

Drücken Sie die Verriegelungstaste (2.3.8 oder 2.3.9 je nach Modell). Das Verriegelungssymbol erscheint auf dem Display. Zum Entriegeln halten Sie die Taste 3 Sekunden lang gedrückt (Modell a) oder drücken Sie sie erneut.

Welche Geräusche sind normal beim Gefrierschrank?

Folgende Geräusche sind normal: Blubbern des Kältemittels, Brummen des Kompressors beim Start, Knacken durch Ausdehnung/Zusammenziehen und ein leises Lüftergeräusch (bei No Frost). Versuchen Sie keine Reparaturen selbst durchzuführen.

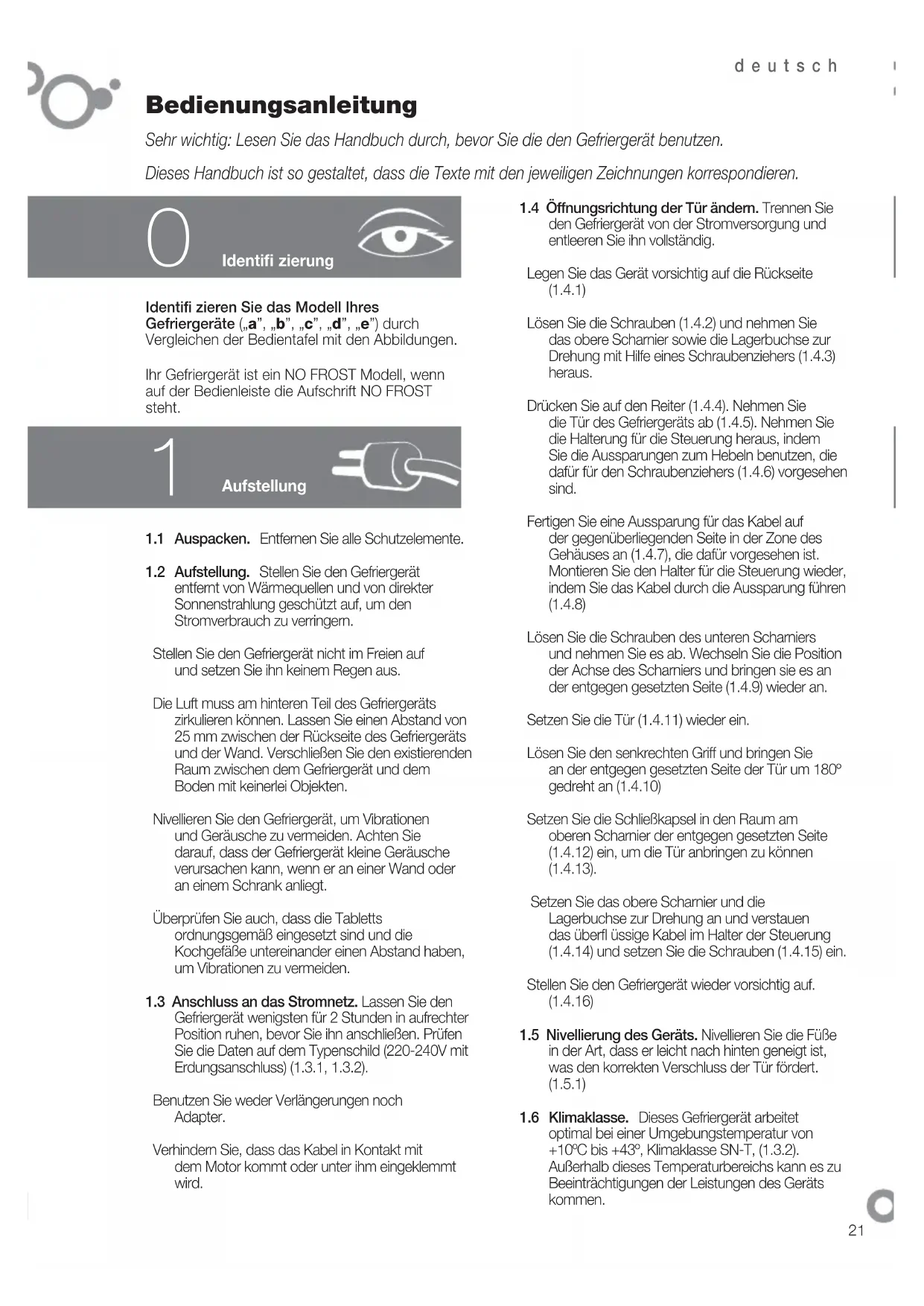

BEDIENUNGSANLEITUNG ZFK1747X FAGOR

Sehr wichtig: Lesen Sie das Handbuch durch, bevor Sie das Gefriergerät benutzen.

Dieses Handbuch ist so gestaltet, dass die Texte mit den jeweiligen Zeichnungen korrespondieren.

Identifizierung

Identifizieren Sie das Modell Ihres

Gefriergeräts („a“, „b“, „c“, „d“, „e“) durch

Vergleichen der Bedientafel mit den Abbildungen.

Ihr Gefriergerät ist ein NO FROST Modell, wenn auf der Bedienleiste die Aufschrift NO FROST steht.

Aufstellung

1.1 Auspacken. Entfernen Sie alle Schutzelemente.

1.2 Aufstellung. Stellen Sie das Gefriergerät entfernt von Wärmequellen und vor direkter Sonnenstrahlung geschützt auf, um den Stromverbrauch zu verringern.

Stellen Sie das Gefriergerät nicht im Freien auf und setzen Sie es keinem Regen aus.

Die Luft muss am hinteren Teil des Gefriergeräts zirkulieren können. Lassen Sie einen Abstand von 25 mm zwischen der Rückseite des Gefriergeräts und der Wand. Verschließen Sie den vorhandenen Raum zwischen dem Gefriergerät und dem Boden mit keinerlei Objekten.

Nivellieren Sie das Gefriergerät, um Vibrationen und Geräusche zu vermeiden. Achten Sie darauf, dass das Gefriergerät kleine Geräusche verursachen kann, wenn es an einer Wand oder an einem Schrank anliegt.

Überprüfen Sie auch, dass die Tabletts ordnungsgemäß eingesetzt sind und die Kochgefäße untereinander einen Abstand haben, um Vibrationen zu vermeiden.

1.3 Anschluss an das Stromnetz. Lassen Sie den Gefrierschrank mindestens 2 Stunden in aufrechter Position ruhen, bevor Sie ihn anschließen. Prüfen Sie die Daten auf dem Typenschild (220-240V mit Erdungsanschluss) (1.3.1, 1.3.2).

Benutzen Sie weder Verlängerungskabel noch Adapter.

Verhindern Sie, dass das Kabel mit dem Motor in Kontakt kommt oder unter ihm eingeklemmt wird.

1.4 Ändern der Türöffnungsrichtung. Trennen Sie den Gefrierschrank von der Stromversorgung und entleeren Sie ihn vollständig.

Legen Sie das Gerät vorsichtig auf die Rückseite (1.4.1).

Lösen Sie die Schrauben (1.4.2) und nehmen Sie das obere Scharnier sowie die Lagerbuchse zur Drehung mit Hilfe eines Schraubenziehers (1.4.3) heraus.

Drücken Sie auf den Reiter (1.4.4). Nehmen Sie die Tür des Gefrierschranks ab (1.4.5). Nehmen Sie die Halterung für die Steuerung heraus, indem Sie die dafür vorgesehenen Aussparungen zum Hebeln mit einem Schraubenzieher (1.4.6) benutzen.

Fertigen Sie eine Aussparung für das Kabel auf der gegenüberliegenden Seite in der dafür vorgesehenen Zone des Gehäuses an (1.4.7). Montieren Sie den Halter für die Steuerung wieder, indem Sie das Kabel durch die Aussparung führen (1.4.8).

Lösen Sie die Schrauben des unteren Scharniers und nehmen Sie es ab. Wechseln Sie die Position der Achse des Scharniers und bringen Sie es an der entgegengesetzten Seite (1.4.9) wieder an.

Setzen Sie die Tür (1.4.11) wieder ein.

Lösen Sie den senkrechten Griff und bringen Sie ihn an der entgegengesetzten Seite der Tür um 180° gedreht an (1.4.10).

Setzen Sie die Schließkapsel in den Raum am oberen Scharnier der entgegengesetzten Seite (1.4.12) ein, um die Tür anbringen zu können (1.4.13).

Setzen Sie das obere Scharnier und die Lagerbuchse zur Drehung an, verstauen Sie das überflüssige Kabel im Halter der Steuerung (1.4.14) und setzen Sie die Schrauben (1.4.15) ein.

Stellen Sie den Gefrierschrank wieder vorsichtig auf. (1.4.16)

1.5 Nivellierung des Geräts. Nivellieren Sie die Füße so, dass das Gerät leicht nach hinten geneigt ist, was den korrekten Verschluss der Tür fördert. (1.5.1)

1.6 Klimaklasse. Dieses Gefriergerät arbeitet optimal bei einer Umgebungstemperatur von +10°C bis +43°C, Klimaklasse SN-T (siehe 1.3.2). Außerhalb dieses Temperaturbereichs kann es zu Beeinträchtigungen der Leistungen des Geräts kommen.

2

Verwendung

2.1 Einschalten des Gefriergeräts. Drücken Sie die Taste (2.1.1). Drücken Sie + oder –, bis eine Ziffer auf der Anzeige erscheint (2.1.2), oder drehen Sie die Steuerung (2.1.3, 2.1.4). Bei den Modellen b und c leuchtet das Display, bei den Modellen d und e leuchtet die LED "on" auf, wodurch angezeigt wird, dass das Gerät in Betrieb ist.

Das Modell a wird automatisch blockiert. Um es zu entblockieren, drücken Sie die Taste erneut für drei Sekunden (2.3.7).

2.2 Auswahl der Temperatur. Drücken Sie die Tasten ♣ +, ♣ (2.2.1). Drücken Sie + oder – (2.2.2), oder drehen Sie die Steuerung (2.2.3, 2.2.4). Ist die gewünschte Temperatur gewählt, können Sie die Ist-Temperatur über die Leuchtanzeige (2.2.7) erfahren oder indem Sie für 5 Sekunden die Tasten ♣ +, ♣ (2.2.5) oder +, – (2.2.6) drücken. Die Temperatur wird blinken. Das Modell c verfügt nicht über diese Funktion.

Empfehlung: Die Temperatur im Gefriergerät sollte -19 °C betragen. Für das Einfrieren wird eine Temperatur von -24 °C empfohlen.

Vergessen Sie nicht, dass die Temperatur im Inneren von der Raumtemperatur, dem Aufstellort und davon abhängt, wie oft die Tür geöffnet wird.

2.3 Funktionen des Gefriergeräts.

Funktion schnelles Kühlen: Die Funktion aktiviert den Eisschrank auf der niedrigsten Temperatur für maximal 52 Stunden. Es wird empfohlen, diese Funktion für 24 Stunden zu aktivieren, wenn viele einzufrierende Nahrungsmittel eingefüllt werden. Zum Aktivieren und Deaktivieren: Drücken Sie (2.3.1) oder SUPER (2.3.2, 2.3.3, 2.3.4). Bei den Modellen b und c wird die Anzeige dies anzeigen, während die Funktion aktiviert ist.

ECO Funktion: Die Funktion ECO erlaubt eine deutliche Einsparung von Energie, indem der Eisschrank auf einer stabilen Temperatur gehalten wird. Diese Funktion bleibt sogar nach einem Stromausfall weiter aktiv. Wenn diese Funktion aktiviert ist, wird empfohlen, alle Nahrungsmittel im Zentrum des Geräts aufzubewahren. Zum Aktivieren / Deaktivieren drücken Sie ECO (2.3.5, 2.3.6). Bei den Modellen b und c wird die Anzeige "Ec" anzeigen, während die Funktion

aktiviert ist. Die Modelle d und e verfügen nicht über diese Funktion.

Quick Cooling Funktion: Stellen Sie die Flasche oder die Flaschen ins Eisfach und halten Sie ✕ für einige Sekunden gedrückt, bis das Symbol 🔒 angezeigt wird (2.3.7). Der Eisschrank liefert für 15 Minuten zusätzliche Kühlung und nach Ablauf dieser Zeit wird die Funktion abgeschaltet. 🔒 blinkt und es wird ein Alarmton für 20 Minuten ausgesendet, der angibt, dass die Flasche entfernt werden muss, damit sie nicht platzt. Der Alarm kann deaktiviert werden, wenn irgendeine Taste gedrückt wird. Wenn diese Funktion durch einen Ausfall des Stroms unterbrochen wird, wird sie nach der Rückkehr der Versorgung als abgeschlossen angesehen und der Signalton wird aktiviert.

Sperre: Über sie wird vermieden, dass ungewollt Veränderungen an den Einstellungen des Geräts durch Kinder vorgenommen werden. Auf der Anzeige wird das Bildsymbol gezeigt, während die Tasten gesperrt sind. Drücken Sie (2.3.8) oder (2.3.9). Die Anzeige wird abwechselnd mit der normalen Anzeige gezeigt, während die Funktion aktiviert ist. Die Modelle d und e verfügen nicht über diese Funktion.

2.4 Verteilung der Nahrungsmittel. Die Temperatur ist nicht einheitlich im Inneren des Gefriergeräts. Einige Zonen sind kälter als andere. Die Nahrungsmittel müssen in der jeweils korrekten Zone gelagert werden, um ihre korrekte Konservierung zu garantieren (2.4.1):

1. Verpackungen mittlerer Größe
2. Zone für Eiscreme
3. Twist Ice (optionale Zusatzleistung)
4. Verpackungen mittlerer Größe
5. Verpackungen mittlerer Größe
6. Großformatige Verpackungen
7. Verpackungen mittlerer Größe

2.5 TWIST ICE. Es ist ein Zubehörteil für den Eisschrank, mit dem Sie bis zu 24 Eiswürfel herstellen können. Wenn Ihr Gerät über Twist Ice verfügt, nehmen Sie den Eiswürfelbehälter heraus (2.5.1). Füllen Sie die Öffnungen für die Eiswürfel mit Wasser, ohne das maximale Niveau zu überschreiten (2.5.2). Setzen Sie den Eiswürfelbehälter wieder ein und achten Sie darauf, kein Wasser zu verschütten (2.5.3).

Nach 2 Stunden sind die Eiswürfel bereit

zur Verwendung. Drehen Sie an beiden Anschlägen mehrere Male, bis alle Eiswürfel herausfallen (2.5.4, 2.5.5). Öffnen Sie den unteren Teil, um sie herauszunehmen (2.5.6).

2.6 Abschalten des Gefriergeräts. Drücken Sie ① für 3 Sekunden oder drücken Sie so lange, bis auf der Anzeige (2.6.1, 2.6.2) keine Temperatur mehr angezeigt wird. Oder stellen Sie die Steuerung auf die Position Off (2.6.3, 2.6.4). Bei den Modellen b und c schaltet das Display und bei den Modellen d und e die LED "on" aus.

2.7 Empfehlungen für die Nutzung.

• Öffnen Sie die Türen weder länger als unbedingt notwendig noch geben Sie warme Nahrungsmittel in den Eisschrank. Damit erreichen Sie eine effizientere Nutzung des Eisschranks und damit wird ein höherer Energieverbrauch vermieden.
• Wenn Sie einen NO FROST Eisschrank haben, verdecken Sie die Belüftungsschlitze nicht und lassen Sie Raum zwischen den Nahrungsmitteln, damit Luft zwischen ihnen zirkulieren kann.
• Stellen Sie keine Getränkeflaschen mit Kohlensäure in den Eisschrank, denn sie können platzen.
• Bewahren Sie die Nahrungsmittel in hermetisch geschlossenen Gefäßen auf, um ihr Austrocknen zu vermeiden.
• Essen Sie weder Eis noch andere Nahrungsmittel sehr kalt, denn das kann zu einer Art Verbrennungen im Mund führen.
• Um das Fassungsvermögen des Gefriergeräts (2.4.1) optimal zu nutzen, können die Körbe (5), die kleinen Schubfächer (4) und den Twist Ice Behälter (3) herausnehmen. Die untersten Körbe (6 und 7) sowie die oberen Abdeckungen (1 und 2) dürfen allerdings nicht entfernt werden, damit die Leistungen des Geräts nicht beeinträchtigt werden.

Reinigung und Instandhaltung

3.1 Reinigung innen. Benutzen Sie einen Schwamm oder einen feuchten Lappen, der mit Wasser und Natriumbikarbonat getränkt ist, um das Innere zu reinigen und die Bildung von Gerüchen zu verhindern.

Benutzen Sie niemals Dampfreiniger, Lösungsmittel oder kratzende Reinigungsmittel zur Reinigung.

3.2 Reinigung außen. Benutzen Sie niemals Dampfreiniger für die Reinigung der Anzeige.

Es ist ratsam, das hinter Gitter einmal pro Jahr mit einem Staubsauger zu reinigen.

3.3 Reinigung des Zubehörs. Diese Teile sind nicht geeignet für die Spülmaschine. Reinigen Sie sie mit der Hand und benutzen Sie einen Schwamm oder Wischlappen.

⚠ Verbrauchte Filter und Ersatzteile müssen außerhalb der Reichweite von Kindern aufbewahrt werden; das Verschlucken großer Mengen kann gefährlich sein.

Diagnosen

4.1 Tür offen. Bei allen Modellen mit Ausnahme des Modells 📄: Wenn die Tür länger als 1 Minute offen ist, wird ein Signal aufleuchten ⚠️ und ein Alarmsignal ertönen und das Licht im Gefriergerät erlischt (4.1.1, 4.1.2, 4.1.3). Beim Schließen der Tür wird der Alarm gestoppt.

4.2 Ausfall der Stromversorgung.

Öffnen Sie die Tür des Kühlschranks in diesem Fall so wenig wie möglich. Wenn die Innentemperatur des Geräts die Temperatur von > -11° C übersteigt:

- Wird bei den Modellen ab und cd ein akustischer Alarm wegen Kälte-Unterbrechung ausgelöst, der 30 Minuten anhält. Er kann durch Betätigen einer beliebigen Taste deaktiviert werden.

- Außerdem wird die SUPER-Funktion automatisch aktiviert. Sie können sie durch Betätigen der Taste SUPER ausschalten oder aber warten, bis die automatische Ausschaltung der Funktion erfolgt.

• Leuchtet die rote LED (4.1.1, 4.1.2, 4.1.3).

Überprüfen des Konservierungszustandes der Nahrungsmittel.

Bei den Modellen können auf dem Display folgende Anzeigen erscheinen:

SF Die Lebensmittel wurden nicht aufgetaut. Sie sind daher sicher und können weiter aufbewahrt werden.

R1 Die Lebensmittel sind teilweise aufgetaut und müssen unbedingt gekocht werden.

R2 Die Lebensmittel sind aufgetaut und

dürfen nicht konsumiert werden. Sie müssen entsorgt werden.

Bei den Modellen muss der Benutzer den Konservierungszustand der Lebensmittel prüfen und entsprechend handeln.

4.3 Weitere mögliche Alarme sind:

Es wurde automatisch ein Schutz-Modus aktiviert, um die Konservierung der Lebensmittel zu garantieren. Trotzdem ist es unbedingt erforderlich, den Technischen Kundendienst zu rufen.

Ein Element des Gefriergeräts funktioniert nicht korrekt, es besteht keine Gefahr für die Konservierung der Lebensmittel, aber es ist unbedingt erforderlich, den Technischen Kundendienst zu rufen.

4.4 Abnormale Geräusche des Gefriergeräts.

Dein Gefriergerät kann einige Geräusche machen, die normal sind und über die Sie sich keine Sorgen machen müssen.

• Das Kühlgas kann ein sprudelndes Geräusch bei der Zirkulation im Kreislauf erzeugen.
• Der Kompressor kann ein Summen und/oder ein leichtes Klopfen verursachen, vor allem wenn er in Betrieb geht.
• Das Ausdehnen und Zusammenziehen der benutzten Materialien kann zu einem Knacken oder Knirschen führen.
• Die Luft, die vom Ventilator des Eisschranks bewegt wird, kann zu einem leichten Hintergrundgeräusch führen.

⚠ Versuchen Sie nicht, das Gefriergerät zu reparieren. Wenden Sie sich an den Technischen Kundendienst.

5

Sicherheit

• Halten Sie die Belüftungsschlitze frei von Behinderungen.
• Seien Sie vorsichtig, um den Kühlmittelkreislauf nicht zu beschädigen.
• Benutzen Sie keine elektrischen Geräte im Inneren des Gefriergeräts, außer wenn Sie ausdrücklich vom Hersteller empfohlen sind.
• Benutzen Sie keine mechanischen Geräte, die nicht vom Hersteller empfohlen sind, um den

Abtauvorgang zu beschleunigen.

• Dieses Gerät ist nicht für die Benutzung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnis des Geräts bestimmt, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, vom Kundendienst oder von qualifiziertem Fachpersonal ersetzt werden, um Gefahren zu vermeiden.

Auch bei ausgeschaltetem Display liegt am Gefriergerät Spannung an.

Umwelt

Bei der Entwicklung dieses Gefriergeräts wurde auf den Schutz und die Erhaltung der Umwelt geachtet.

Dieses Gefriergerät arbeitet mit dem Kühlmittel R600A, das keine schädlichen Auswirkungen auf die Umwelt hat.

Schützen Sie die Umwelt. Verwenden Sie die für die jeweilige Funktion empfohlenen Temperaturen, um Ihr Gefriergerät möglichst effizient zu nutzen.

Schalten Sie das Gefriergerät aus, wenn Sie es längere Zeit nicht verwenden. So senken Sie den Stromverbrauch und sparen Energie.

Öffnen Sie die Türen nicht länger als nötig, da sonst der Stromverbrauch steigt.

Entsorgung von elektrischen und elektronischen Geräten.

Das Symbol 🚗 weist darauf hin, dass das Gerät nicht mit dem normalen Hausmüll entsorgt werden darf.

Bringen Sie Ihr Gefriergerät zu einer speziellen Entsorgungsstelle.

Durch das Recycling von elektrischen Haushaltsgeräten werden negative Auswirkungen auf Gesundheit und Umwelt verhindert und Energie sowie Rohstoffe eingespart.

Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden oder die Einrichtung, in der Sie das Gefriergerät erworben haben.
