ZFK1745X - Gefrierschrank FAGOR - Kostenlose Bedienungsanleitung

Produkttyp	Gefrierschrank
Marke	Fagor
Modell	ZFK1745X
Klimaklasse	SN-T (von +10°C bis +43°C)
Versorgungsspannung	220-240 V
Kältemittel	R600A
Schnellkühlfunktion	Ja (maximale Dauer 52 Stunden)
ECO-Funktion	Ja (Energiesparen, stabile Temperatur)
Schnellkühlfunktion (quick cooling)	Ja (Flaschenkühlung in 15 Minuten)
Kindersicherung	Ja (verhindert versehentliche Änderungen)
Alarm bei offener Tür	Ja (außer Modell e, nach 1 Minute)
Alarm bei Stromausfall	Ja (Anzeige für Unterbrechung der Kühlkette)
Twist-Ice-Eiswürfelbehälter	Ja (bis zu 24 Eiswürfel)
Türanschlagwechsel	Möglich (Vorgehen in der Anleitung beschrieben)
Innenreinigung	Warmes Wasser und Natron, nicht scheuernder Schwamm
Außenreinigung	Weiches Tuch, kein Dampfreiniger
Reinigung des hinteren Gitters	Staubsauger einmal im Jahr
Zubehör	Handwäsche (nicht in der Spülmaschine)
Sicherheitshinweise	Lüftungsgitter nicht blockieren, Kältekreislauf nicht beschädigen
Reparierbarkeit	Technischen Kundendienst hinzuziehen
Recycling	Gerät in einer speziellen Sammelstelle abgeben

Häufig gestellte Fragen - ZFK1745X FAGOR

Wie schalte ich den Gefrierschrank ein?

Um den Gefrierschrank einzuschalten, drücken Sie die Taste ① (Modell a) oder drehen Sie den Regler. Bei einigen Modellen leuchtet die on-Anzeige auf. Um das Modell a zu entsperren, drücken Sie die Taste 3 Sekunden lang.

Wie stelle ich die Temperatur ein?

Verwenden Sie die Tasten + und - oder drehen Sie den Regler, um die Temperatur auszuwählen. Die empfohlene Temperatur beträgt -19°C für die Lagerung und -24°C zum Einfrieren.

Wie aktiviere ich die Schnellkühlfunktion?

Drücken Sie die Taste SUPER oder das entsprechende Symbol. Die Funktion dauert maximal 52 Stunden und wird empfohlen, bevor Sie große Mengen frischer Lebensmittel einlegen.

Was tun bei Alarm wegen offener Tür?

Wenn die Tür länger als 1 Minute offen bleibt, ertönt ein akustischer Alarm. Schließen Sie die Tür, um ihn zu stoppen. Diese Funktion ist bei allen Modellen außer dem e vorhanden.

Wie wechsle ich den Türanschlag?

Trennen Sie das Gerät vom Netz, leeren Sie es und legen Sie es hin. Befolgen Sie die Schritte in der Anleitung: Entfernen Sie die Scharniere, tauschen Sie die Achse, positionieren Sie den Griff um 180° und stecken Sie den Stecker wieder ein. Einzelheiten entnehmen Sie bitte der Bedienungsanleitung.

Wie reinige ich das Innere des Gefrierschranks?

Reinigen Sie das Innere mit warmem Wasser und Natron mit einem Schwamm oder Tuch. Verwenden Sie keinen Dampfreiniger, keine Lösungsmittel oder Scheuermittel.

Was tun bei Stromausfall?

Öffnen Sie die Tür so wenig wie möglich. Überschreitet die Temperatur -11°C, ertönt ein 30-minütiger Alarm (Modelle ab und cd). Die SUPER-Funktion wird automatisch aktiviert. Überprüfen Sie den Zustand der Lebensmittel: Das Display kann 5F (sicher), A (zu kochen) oder ein Symbol (wegwerfen) anzeigen.

Welche Geräusche sind normal beim Gefrierschrank?

Das Kältemittel kann ein Blubbern verursachen, der Kompressor Summen oder Knacken, die Materialien Knackgeräusche durch Ausdehnung und der Ventilator ein leichtes Hintergrundgeräusch. Diese Geräusche sind normal.

Wie benutze ich den Twist Ice?

Nehmen Sie die Eiswürfelschublade heraus, füllen Sie die Behälter mit Wasser ohne das Niveau zu überschreiten, setzen Sie sie wieder ein. Nach 2 Stunden drehen Sie die Stopper, um die Eiswürfel zu lösen, öffnen Sie dann die untere Schublade, um sie zu entnehmen.

Wie kann ich mit diesem Gefrierschrank Energie sparen?

Nutzen Sie die ECO-Funktion für eine stabile Temperatur. Lagern Sie Lebensmittel auf den mittleren Ablagen. Vermeiden Sie langes Öffnen der Tür. Trennen Sie das Gerät vom Netz, wenn Sie es längere Zeit nicht nutzen. Die ideale Umgebungstemperatur liegt zwischen 10°C und 43°C.

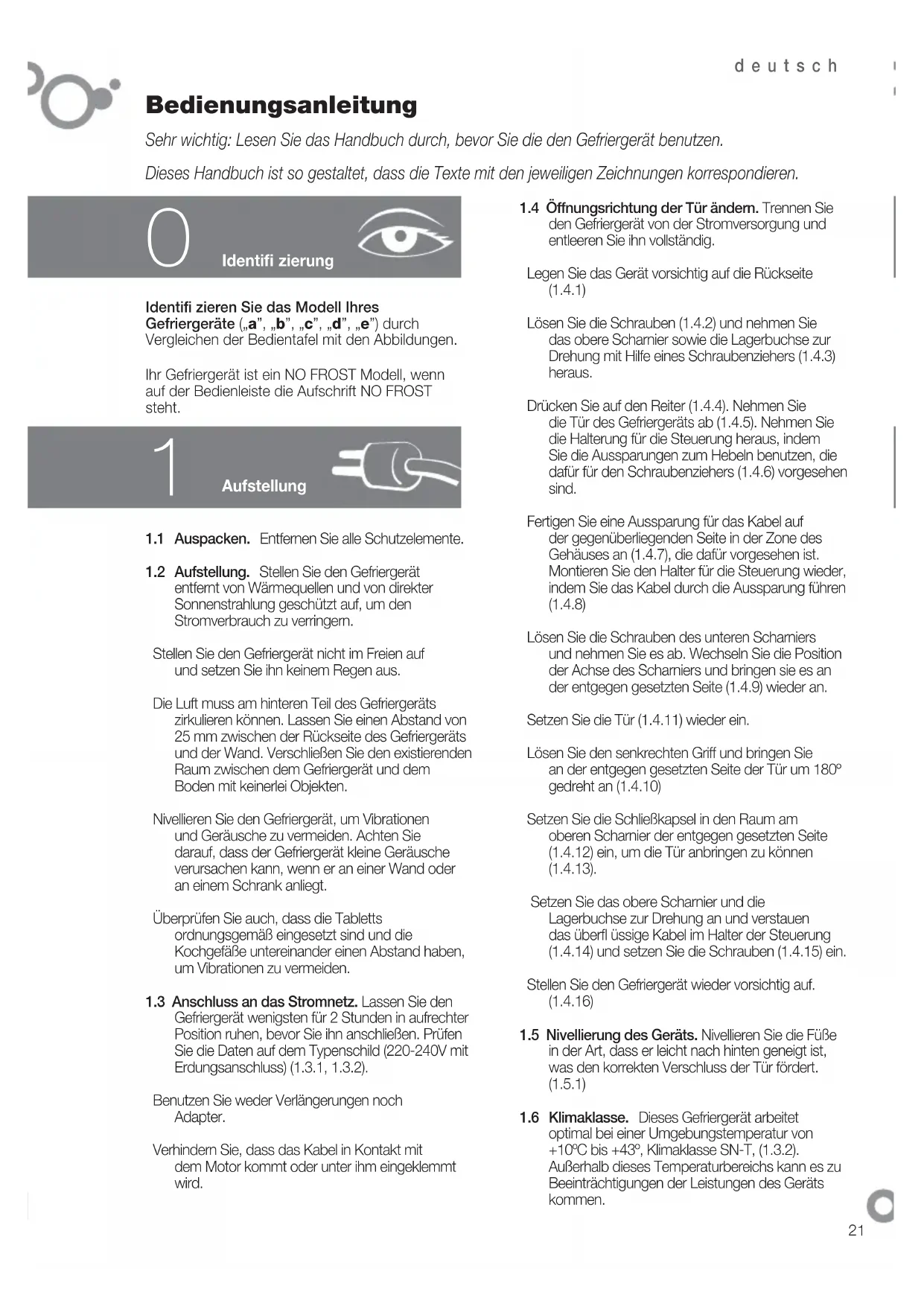

BEDIENUNGSANLEITUNG ZFK1745X FAGOR

Sehr wichtig: Lesen Sie das Handbuch durch, bevor Sie die den Gefriergerät benutzen.

Dieses Handbuch ist so gestaltet, dass die Texte mit den jeweiligen Zeichnungen korrespondieren.

Identifi zierung

Identifi zieren Sie das Modell Ihres

Gefriergeräte (^ ^ ,^ ^ ,^ ^ ,^ ^ ,^ ^ ) durch

Vergleichen der Bedientafel mit den Abbildungen.

Ihr Gefriergerät ist ein NO FROST Modell, wenn auf der Bedienleiste die Aufschrift NO FROST steht.

1

Aufstellung

1.1 Auspacken. Entfermen Sie alle Schutzeelemente.
1.2 Aufstellung. Stellen Sie den Gefriergerät entfern von Wärmequellen und von direkter Sonnenstrahlung geschützt auf, um den Stromverbrauch zu verringn.

Stellen Sie den Gefriergerät nicht im Freien auf und setzen Sieihn keinem Regen aus.

Die Luft muss am hinteren Teil des Gefriergeräts zirkulieren konnen. Lassen Sie einen Abstand von 25 mm zwischen der Rückseite des Gefriergeräts und der Wand. Verschlieben Sie den existierenden Raum zwischen dem Gefriergerät und dem Boden mit keinerlei Objekten.

Nivellieren Sie den Gefriergerät, um Vibrationen und Gerausche zu vermeiden. Achten Sie daraufuf, dass der Gefriergerät keine Gerausche verursachen kann, wenn er an einer Wand oder an einem Schrank anliegt.

Überprüfen Sie auch, dass die Tabletts ordnungsgemäß eingesetzt sind und die Kochgefäße unterinander einen Abstand haben, um Vibrationen zu vermeiden.

1.3 Anschluss an das Stromnetz. Lassen Sie den Gefriergerät weniger sten für 2 Stunden in aufrechter Position ruhen, bevor Sieihn anschlieBen. Prufen Sie die Daten auf dem Typenschild (220-240V mit Erdungsanschluss) (1.3.1, 1.3.2).

Benutzen Sie weder Veränderungen noch Adapter.

Verhindern Sie, dass das Kabel in Kontakt mit dem Motor kommt oder unter ihm eingeklemmt wird.

1.4 Öffnungsrichtung der Turändem. Trennen Sie den Gefriergerät von der Stromversorgung und entleeren Sieihn vollständig.
Legen Sie das Gerät vorsichtig auf die Rückseite (1.4.1)
Lösen Sie die Schrauben (1.4.2) und nehmen Sie das obere Scharnier sowie die Lagerbuchse zur Drehung mit Hilfe eines Schraubenziehers (1.4.3) Heraus.
Drücken Sie auf den Reiter (1.4.4). Nehmen Sie die Tur des Gefriergerats ab (1.4.5). Nehmen Sie die Halterung für die Steuerung hereaus, indem Sie die Aussparungen zum Hebeln benutzen, die davon für den Schraubenziehers (1.4.6) vorgesehen sind.
Fertigen Sie eine Aussparung für das Kabel auf der gegenüberliegenden Seite in der Zone des Gehäuses an (1.4.7), die damit vorgesehen ist. Montieren Sie den Halter für die Steuerung wieder, indem Sie das Kabel durch die Aussparung führen (1.4.8)
Lösen Sie die Schrauben des unteren Scharniers undnehmen Sie es ab. Wechseln Sie die Position der Achse des Scharniers und bringen sie an der entgegen gesetzten Seite (1.4.9) wieder an.
Setzen Sie die Tur (1.4.11) wieder ein.
Lösen Sie den senkrechten Griff und bringen Sie an der entgegen gesetzten Seite der Tur um 180^ gedreht an (1.4.10)
Setzen Sie die Schliebkapsel in den Raum am oberen Scharnier der entgegen gesetzten Seite (1.4.12) ein, um die Tur anbringen zu konnen (1.4.13).
Setzen Sie das obere Schamier und die Lagerbuchse zur Drehung an und verstuen das überfl üssige Kabel im Halter der Steuerung (1.4.14) und setzen Sie die Schrauben (1.4.15) ein.
Stellen Sie den Gefriergerät wieder vorsichtig auf. (1.4.16)
1.5 Nivellierung des Gerats. Nivellieren Sie die Fuße in der Art, dass er leicht nach hinten geneigt ist, was den korrekten Verschluss der Tur fordert. (1.5.1)
1.6 Klimaklasse. Dieses Gefriergerät arbeitet optimal bei einer Umgebungstemperatur von +10^ bis +43^ , Klimaklasse SN-T, (1.3.2). Außerhalb these Sonsterturbereichs kann es zu Beeinträchtigungen der Leistungen des Gerätskommen.

Verwendung

2.1 Einschalten des Gefriergerats. Drucken Sie die Taste (12.1.1). Drucken Sie +, - bis eine Ziffer auf der Anzeige erscheidt (2.1.2) oder drehen Sie die Steuerung (2.1.3, 2.1.4) drehen. Bei den Modellen leuchtet das Display, bei den Modellen Led "on" auf, wodurch angezeigt wird, dass das Gerät in Betrieb ist.

Das Moc a, wird automatisch blockiert. Um es zu deblockieren, drucken Sie die Taste erneut fur drei Sekunden drucken (2.3.7).

2.2 Auswahl der Temperatur. Drucken Sie die Tasten + (2.2.1). Drucken Sie + (2.2.2), oder drehen Sie die Steuerung (2.2.3, 2.2.4). Ist die gewünschte Temperatur gewählt, konnen Sie die Ist-Temperatur über die Leuchtanzeige (2.2.7) erfolhen oder indem Sie für 5 Sekunden die Tasten drucken + (2.2.5), oder + (2.2.6) für 5 Sekunden drucken. Die Temperatur wird blinken. Das Modell verfügt nicht über diese Funktion.

Empfehlung: Temperatur im Gefriergerät ist -14. Für das Einfrieren wird eine Temperatur von -24 Grad empfohlen.

Vergessen Sie nicht, dass die Temperatur im Inneren von der Raumtemperatur, dem Aufstellort und davon abhängt, wie oft die Türg geöffnet wird.

2.3 Funktionen des Gefriergerats.

Funktion schmelles Kuhlen: Die Funktion aktiviert den Eisschrank auf der niedrigsten Temperatur für maximal 52 Stunden. Es wird empfohlen, diese Funktion für 24 Stunden zu aktivieren, wenn viiele einzufrierende Nahrungsmittel eingefüllt werden. Zum Aktivieren und Deaktivieren: Drücken Sie (2.3.1) oder SUPER (2.3.2, 2.3.3, 2.3.4). Bei den Modellen b c wird die Anzeige anzeigen, während die Funktion aktiviert ist.

ECO Funktion: Die Funktion ECO erlaubt eine deutliche Einsparung von Energie, indem der Eisschrank auf einer stabilen Temperatur gehalten wird. Diese Funktion bleibt)sogar nach einem Stromausfall weiter aktiv. Wenn diese Funktion aktiviert ist, wird empfohlen, alle Nahrungsmittel in Zentrum des Gerats aufzubewahren. Zum Aktivieren / Deaktivieren drucken Sie ECO (2.3.5, 2.3.6). Bei den Modellen bC wird die Anzeige ec anziegen, während die Funktion

aktiviert ist. Die Modelle de verfügen nicht über diese Funktion.

Quick Cooling Funktion: Stellen Sie die Flasche oder die Flaschen ins Eisfach und halten Sie für eineugekunden gedrückt, bis das Symbol angezeigt wird (2.3.7). Der Eisschrank liefert für 15 Minuten zusätzliche Kuhlung und nach Ablauf dieser Zeit wird die Funktion abgeschalte blinkt und es wird ein Alarmton für 20 Minuten ausgesendet, das angibt, dass die Flasche entfern wird wen mus, damit sie nicht platzt. Der Alarm kann deaktiviert werden, wenn irgende Taste gedrückt wird. Wenn diese Funktion durch einen Ausfall des Stroms unterbrochen wird, wird sie nach der Rückkehr der Versorgung als abgeschlossen angesehen und der Signatlon wird aktiviert.

Sperre: Über sie wird vermieden, dass ungewollt Veränderungen an den Einstellungen des Geräts durch Kinder vorgenommen werden. Auf der Anzeige wird das Bildsymbol gezeigt, während die Tasten gespert sind. Drücken Sie (2.3.8) oder (2.3.9). Die Anzeige wird abwechselnd mit der normalen Anzeige gezeigt, während die Funktion aktiviert ist. Die Modelle verfügen nicht über diese Funktion.

2.4 Verteilung der Nahrungsmittel. Die Temperatur ist nicht einheitlich im Inneren des Gefriergerats. Eine Zonen sind kälter als andere. Die Nahrungsmittel müssen in der jeweils korrekten Zone gelagert werden, um ihre korrekte Konservierung zu garantieren (2.4.1):

1. Verpackungen mittlerer Grübe
2. Zona de helados
3. Twist Ice (optionale Zusatzleistung)
4. Verpackungen mittlerer Groß
5. Verpackungen mittlerer Gröbe
6. GroBformatige Verpackungen
7. Verpackungen mittlerer Gröbe

2.5 TWIST ICE. Es ist ein Zubehörteil für den Eisschrank, mit dem Sie bis zu 24 Eiswürfel herstellen können. Wenn Ihr Gerät über Twist Ice verfügt,nehmen Sie den Eiswürfelbehälter Heraus (2.5.1).Fullen Sie die Öffnungen fur die Eiswürfel mit Wasser,ohne das maximale Niveau zu überschreiben (2.5.2). Setzen Sie den Eiswürfelbehälter wieder ein und achten Sie darauf,kein Wasser zu verschüttten (2.5.3).

Nach 2 Stunden sind die Eiswürfel bereit

zur Verwendung. Drehen Sie an beiden Anschlagen mehrere Male, bis alle Eswürfel herausfallen (2.5.4, 2.5.5). Öffnen Sie den unteren Teil, um sie herauszunehmen (2.5.6)

2.6 Abschalten des Gefriergeräts. Drücken Sie für 3 Sekunden oder drücken Sie so lange, bis auf der Anzeige (2.6.1, 2.6.2) keine Temperatur mehr angezeigt wird. Oder stellen Sie die Steuerung auf die Position Off (2.6.3, 2.6.4). Bei den Modellen b c schaltet das Display und bei den Modellen die Led "on" aus.

2.7 Empfehlungen für die Nutzung.

• Offnen Sie die Turen weder länger als unbedingt notwendig noch geben Sie warmer Nahrungsmittel in den Eisschrank. Damit erreichen Sie eine effi zientere Nutzung des Eisschgranks und damit wird ein higherer Energieverbrauch vermieden.
• Wenn Sie einen NO FROST Eisschrank haben, verdecken Sie die Belüftungsschlitze nicht und halten Sie Raum zwischen den Nahrungsmitteln, damit Luft zwischen ihren zirkulieren kann.
• Stellen Sie keine Getränkefl aschen mit Kohlensäure in den Eisschrank, Denn sie können platzen.
  Bewahren Sie die Nahrungsmittel in hermetisch geschlossenen Gefäßen auf, um ihr Austrocknen zu vermeiden.
• Essen Sie weder Eis noch andere Nahrungsmitteln sehr kalt, Denn das kann zu einer Art Verbrennungen im Mund führen.
• Um das Fassungsvermögen des Gefriergerats (2.4.1) optimal zu nutzen, können die Körbe (5), die kieinen Schubfächer (4) und den Twist Ice Behälter (3) Herausnahmen. Die untersten Körbe (6 und 7) sowie die oberen Abdeckungen (1 und 2) dürfen allerdings nicht entfern werden, damit die Leistungen des Geräts nicht beeinträchtigt werden.

3

Reinigung und Instandhaltung

3.1 Reinigunginnen. Benutzen Sie einen Schwamm oder einen feuchten Lappen, der mit Wasser und Natriumbikarbonat geträkt ist, um das Innere zu reinigen und die Bildung von Gerüchen zu verhindern.

Benutzen Sie niemals Dampfreiniger, Lösungsmittel oder kratzende Reinigungsmittel zur Reinigung.

3.2 Reinigung auBen. Benutzen Sie niemals Dampfreiniger fur die Reinigung der Anzeige.
Esistratsam,dashinterGittereinalproJahrmiteinemStaubsaugerzur Reinigen.
3.3 Reinigung des Zubehörs. These Teils sind nicht geeignet für die Spulmaschine. Reinigen Sie sie mit der Hand und benutzen Sie einen Schwamm oder Wischlappen.
Verbrauchte Filter und Ersatzteile müssen außerhalb der Reichweite von Kindern aufbewahrt werden; das Verschlucken großer Mengen kann gefährlich sein.

4

Diagnosen

4.1 Tur offen. Bei allen Modellen mit Ausnahme des Modells : Wenn die Tur länger als 1 Minute offen ist, wird ein Signal aufle euchten und Alarmsignal ertönen und das Licht im Gefriergerät erlischt (4.1.1, 4.1.2, 4.1.3). Beim Schlieben der Tur wird der Alarm gestoppt.

4.2 Ausfall der Stromversorgung.

Öffnen Sie die Tur des Kühlschranks in dem Fall so weniger wie möglich. Wenn die Innentemperatur des Geräts die Temperatur von > - 11^ übersteigt:

• Wird bei den Modellen ab und cd ein akustischer Alarm wagen Kälte-Unterbrechung ausgelöst, der 30 Minuten anhalt. Er kann durch Betätigungen einer beliebigen Taste deaktiviert werden.
• Außer dem wird die SUPER - Funktion automatisch aktiviert. Sie können sie durch Betätigten der TasteSUPER ausschalten oder aber warten, bis die automatische Ausschaltung der Funktion erfolgt.
  Leuchtet die rote Led (4.1.1, 4.1.2, 4.1.3).

Überprüfen des Konservierungszustandes der Nahrungsmittel.

Bei den Modellen konsauf dem Display folgende Anzeigen erschieren:

5F

Die Lebensmittel wurden nicht aufgetaut.
Sie sind daher sicher und konnen weiter aufbewahrt werden.

R

Die Lebensmittel sind teilweise aufgetaut und müssen unbedingt gekocht werden.

A

Die Lebensmittel sind aufgetaut und

dürfen nicht konsumiert werden. Sie müssen entsorgt werden.

Bei den Modellen mu er Benutzer den Konservierungszustand der Lebensmittel prufen und entsprechend handeln.

4.3 Weitere möglichche Alarme sind:

Es wurde automatisch ein SchutzModus aktiviert, um die Konservierung der Lebensmittel zu garantieren. Trotzdem ist es unbedingt erforderlich, den Technischen Kundendienst zu rufen.

dr Ein Element des Gefriergerats Funktioniert nicht korrekt, es besteht keine Gefahr für die Konservierung der Lebensmittel, aber es ist unbedingt erforderlich, den Technischen Kundendienst zu rufen.

4.4 Abnormale Gerausche des Gefriergerats.

Dein Gefriergerät kann eine Gerausche machen, die normal sind und über die Sie sich keine Sorgen machen müssen.

• Das Kuhlgas kann ein sprudelindes Gerausch bei der Zirkulation im Kreislauf erzeugen.
• Der Kompressor kann ein Summen und / oder ein leichtes Klopfen verursachen, vor allem wenn er in Betrieb besteht.
• Das Ausdehnen und Zusammenziehen der benutzten Materialien kann zu einem Knacken oder Knirschen führen.
  Die Luft, die vom Ventilator des Eisschranksbewegt wird, kann zu einem leichten Hintergrundgeräusch führen.

Versuchen Sie nicht den Gefriergerät zu reparieren. Wenden Sie sich an den Technischen Kundendienst.

Sicherheit

• Halten Sie die Belüftungsschlitze frei von Behinderungen.
• Seien Sie vorsichtig, um den Kuhlmittelkreislauf nicht zu beschädigen.
• Benutzen Sie keine elektrischer Geräte im Inneren des Gefriergeräts, außer wenn Sie ausdrücklich vom Hersteller empfohlen sind.
• Benutzen Sie keine mechanischen Geräte, die nicht vom Hersteller empfohlen sind, um den

Abtauvorgang zu beschleunigen.

• Dieses Gerät ist nicht für die Benutzung durch Personen konzipiert (Kinder eingeschlossen), die über eingeschränkte physische, sensorische oder mentale Kapazitäten verfügen, die keine Erfahrung oder keine Kenntnis des Geräts haben, außer wenn diese unter Aufsicht einer Person stehen, die für ihre Sicherheit während der Benutzung verantwortlich ist. Überwachen Sie Kinder, um sich darüber zu versichern, dass diese nicht mit dem Gerät speien.
• Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, vom Technischen Kundendienst oder von qualifi ziertem Personal ausgetauscht werden, um Gefahren zu vermeiden.

Auch bei ausgeschalteten Display liegt an dem Gefriergerät Spannung an.

Umwelt

Bei der Entwicklung these Gefriergerats. wurde auf den Schutz und die Bewahrung der Umwelt geachtet.

Dieser Gefriergerät arbeitet mit dem Kuhlmittel R600A, das keine schädlichen Auswirkungen auf die Umwelt hat.

Schützen Sie die Umwelt. Verwenden Sie die für entsprechend der bereits funktionempfohlenen Temperatures, um ihren Gefriergerät möglichst effektiv zu nutzen.

Schalten Sie den Gefriergerät aus wenn Sie das Gerät über einen längeren Zeitraum hinweg nicht verwenden. So senken Sie den Stromverbrauch und sparen Energie.

Öffnen Sie die Türen nicht länger als nötig, da ansonsten der Stromverbrauch ansteigt.

Entsorgung von elektrischen und elektronischen Geräten.

Das Symbol weist daraufhin, dass das Gerät nicht mit dem normalen Hausmull entsorgt werden damit.

Bringen Sie ihren Gefriergerät zu einer speziellen Entsorgungsstelle.

Durch das Recycling von elektrischen Haushaltsgeräten werden negative Auswirkungen auf Gesundheit und Umwelt verhindert und Energie sowie Rohstoffe eingespart.

Für weitere Informationen wenden Sie sichitte an die ortlichen Behörden oder die Einrichtung, in der Sie den Gefriergerät erworben haben.
