ZFK1745X - Congelador FAGOR - Manual de usuario gratuíto

Tipo de produto	Conxelador
Marca	Fagor
Modelo	ZFK1745X
Clase climática	SN-T (de +10°C a +43°C)
Tensión de alimentación	220-240 V
Refrixerante	R600A
Función de arrefriamento rápido	Si (duración máxima 52 horas)
Función ECO	Si (aforro de enerxía, temperatura estable)
Función quick cooling	Si (arrefriamento de botellas en 15 minutos)
Bloqueo infantil	Si (evita cambios accidentais)
Alarma porta aberta	Si (agás modelo e, despois de 1 minuto)
Alarma corte de enerxía	Si (indicador de rotura da cadea do frío)
Bandeja de xeo Twist Ice	Si (ata 24 xeo)
Inversión do sentido de apertura da porta	Posible (procedemento descrito no manual)
Limpeza interior	Auga morna e bicarbonato, esponxa non abrasiva
Limpeza exterior	Pano suave, non de limpador a vapor
Limpeza da reixa traseira	Aspiradora unha vez ao ano
Accesorios	Lavado a man (non ao lavalouzas)
Instrucións de seguridade	Non obstruír as reixas de ventilación, non danar o circuíto de refrixeración
Reparabilidade	Chamar ao servizo de asistencia técnica
Reciclaxe	Aparello para entregar nun centro de recollida específico

Preguntas frecuentes - ZFK1745X FAGOR

Como poñer en marcha o conxelador?

Para poñer en marcha o conxelador, prema a tecla ① (modelo a) ou xire o mando. Nalgúns modelos, o indicador on acéndese. Para desbloquear o modelo a, prema a tecla durante 3 segundos.

Como axustar a temperatura?

Use as teclas + e - ou xire o mando para seleccionar a temperatura. A temperatura recomendada é de -19°C para a conservación e -24°C para a conxelación.

Como activar a función de arrefriamento rápido?

Prema a tecla SUPER ou a icona correspondente. A función dura como máximo 52 horas e recoméndase antes de introducir grandes cantidades de alimentos frescos.

Que facer en caso de alarma de porta aberta?

Se a porta permanece aberta máis de 1 minuto, soa unha alarma sonora. Peche a porta para detela. Esta función está presente en todos os modelos agás o e.

Como inverter o sentido de apertura da porta?

Desconecte o aparello, baleiro, e despois déiteo. Siga os pasos do manual: retire as bisagras, inverta o eixe, reposicione o asa a 180° e reconecte o conector. Consulte o manual para os detalles.

Como limpar o interior do conxelador?

Lave o interior con auga morna e bicarbonato cunha esponxa ou pano. Non use limpador a vapor, disolventes nin deterxentes abrasivos.

Que facer en caso de corte de enerxía?

Abra a porta o menos posible. Se a temperatura supera -11°C, actívase unha alarma sonora de 30 minutos (modelos ab e cd). A función SUPER actívase automaticamente. Comprobe o estado dos alimentos: a pantalla pode mostrar 5F (seguro), A (para cocer), ou un símbolo (desbotar).

Cales son os ruídos normais do conxelador?

O gas refrixerante pode facer un ruído de fervenza, o compresor roncos ou chasquidos, os materiais cruxidos por dilatación, e o ventilador un lixeiro ruído de fondo. Estes ruídos son normais.

Como usar o Twist Ice?

Saque o caixón de xeo, encha os recipientes con auga sen superar o nivel, coloque de novo. Despois de 2 horas, xire os topes para liberar os xeo, despois abra o caixón inferior para recollelos.

Como aforrar enerxía con este conxelador?

Use a función ECO para unha temperatura estable. Coloque os alimentos nas andeis centrais. Evite abrir a porta durante moito tempo. Desconecte o aparello se non o usa durante un período prolongado. A temperatura ambiente ideal está entre 10°C e 43°C.

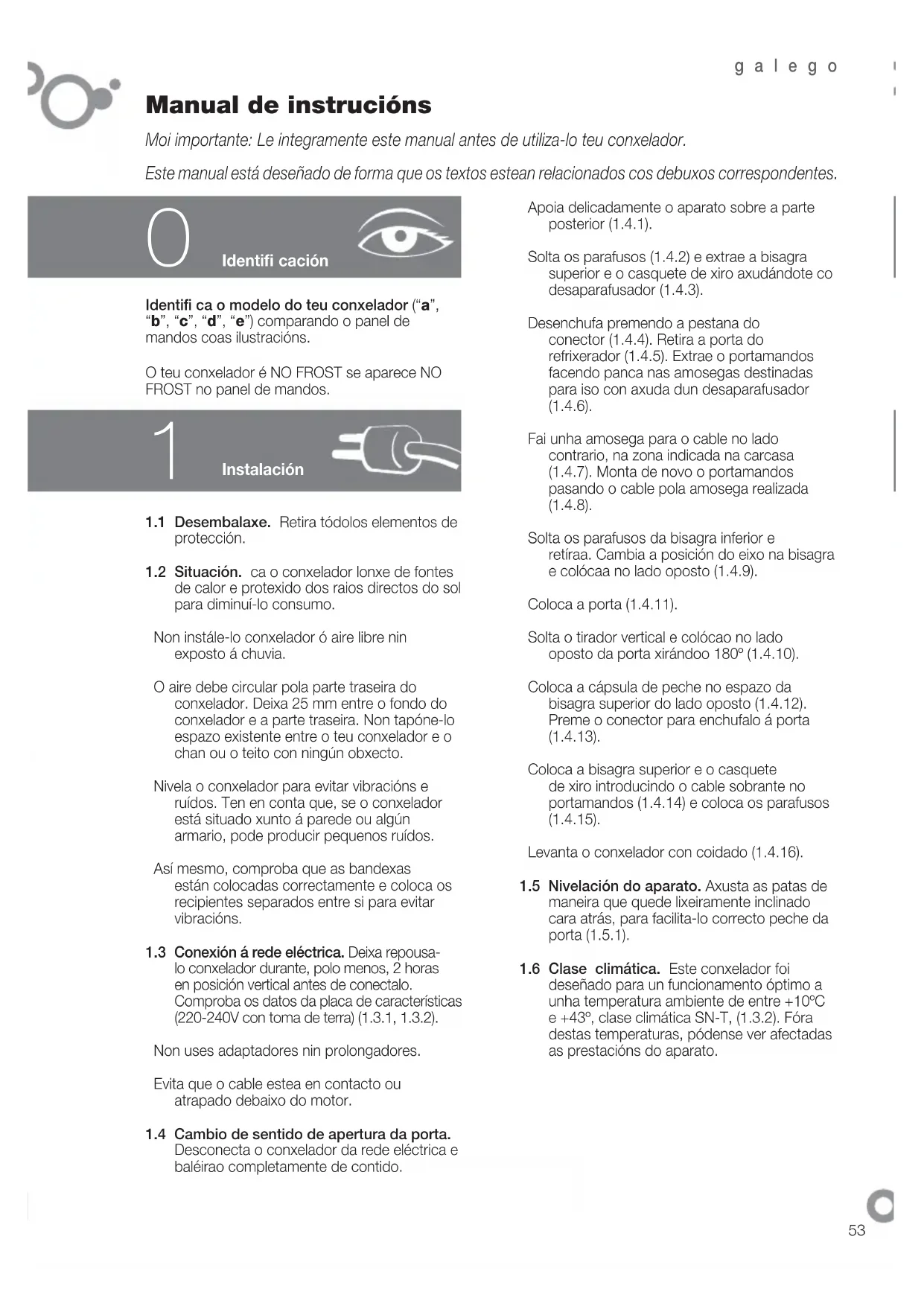

MANUAL DE USUARIO ZFK1745X FAGOR

O seu congelador é NO FROST se aparecer NO FROST no panel de comandos.

Instalación

O teu conxelador é NO FROST se aparece NO FROST no panel de mandos.

Instalación

O aire debe circular pola parte traseira do conxelador. Deixa 25 mm entre o fondo do conxelador e a parte traseira. Non tapone-lo espazo existente entre o teu conxelador e o chan ou o teito con obxectos.

Nivela o conxelador para evitar vibracións e ruídos. Ten en conta que, se o conxelador está situado xunto a parede ou a algún armario, pode producir ruídos.

Así mesmo, comproba que as bandexas están colocadas correctamente e coloca os recipientes separados entre si para evitar vibracións.

1.3 Conexión á rede eléctrica. Deixa repousar o conxelador durante, polo menos, 2 horas en posición vertical antes de conectalo. Comproba os datos da placa de características (220-240V con toma de terra) (1.3.1, 1.3.2).

Evita que o cable estea en contacto ou atrapado debaixo do motor. 1.4 Cambio de sentido de apertura da porta.

Desconecta o conxelador da rede eléctrica e baleirao completamente de contido.

Apoia delicadamente o aparato sobre a parte posterior (1.4.1). Solta os parafusos (1.4.2) e extrae a bisagra superior e o casquete de xiro axudándote co desaparafusador (1.4.3). Desenchufa premendo a pestana do conector (1.4.4). Retira a porta do refrixerador (1.4.5). Extrae o portamandos facendo panca nas amosegas destinadas para iso con axuda dun desaparafusador (1.4.6). Fai unha amosega para o cable no lado contrario, na zona indicada na carcasa (1.4.7). Monta de novo o portamandos pasando o cable pola amosega realizada (1.4.8). Solta os parafusos da bisagra inferior e retíraa. Cambia a posición do eixo na bisagra e colócaa no lado oposto (1.4.9).

Coloca a porta (1.4.11).

1.5 Nivelación do aparato. Axusta as patas de maneira que quede lixeiramente inclinado cara atrás, para facilita-lo correcto peche da porta (1.5.1). 1.6 Clase climática. Este conxelador foi deseñado para un funcionamento óptimo a unha temperatura ambiente de entre +10 °C e +43 °C, clase climática SN-T, (1.3.2). Fora destas temperaturas, poden verse afectadas as prestacións do aparato.

2 Uso

2.1 Acendido do conxelador. Pulsa a tecla (2.1.1). Pulsa +, - ata visualizar un díxito na pantalla (2.1.2) ou xira o mando (2.1.3, 2.1.4). Nos modelos b c a pantalla e nos on iluminaranse para indicarche que o aparato está en funcionamento.

O modelo a, bloquéase automaticamente; para desbloquear, pulsa a tecla durante 3 segundos (2.3.7).

2.2 Selección de temperatura. Pulsa as teclas +, +, + (2.2.1). Pulsa + (2.2.2) ou xira o mando (2.2.3, 2.2.4). Unha vez seleccionada a temperatura desexada, podes comprobar a temperatura real mediante os indicadores luminosos (2.2.7) ou pulsando durante 5 segundos as teclas +, +, + (2.2.5), ou + - (2.2.6). A temperatura escintilará. O modelo carece desta función.

Recomendación: A temperatura aconsellada para o seu refrixerador é de 19. En caso de que queiras conxelar, a temperatura recomendada é -24.

Non esquezas que a temperatura do interior depende da temperatura ambiente, da situación e da frecuencia da apertura.

2.3 Funcións do refrixerador.

Función SUPER: Pon o seu conxelador á temperatura máis fría durante un máximo de 52 horas. Recoméndase utilizar esta función cando introduzas gran cantidade de alimentos, activándoa 24 horas antes. Para activar e desactivar: Pulsa (2.3.1) ou SUPER (2.3.2, 2.3.3, 2.3.4). Nos modelos, a pantalla mostrará SUPER mentres a función permaneza activada.

Función ECO: A función ECO permite un substancial aforro de enerxía mantendo o conxelador a unha temperatura estable. Esta función continúa activada aínda despois dunha desconexión eléctrica. Cando esta función está activada, recoméndase gardar todos os alimentos nos estantes centrais. Para activar e desactivar, preme ECO (2.3.5, 2.3.6). Nos modelos, a pantalla mostrará ECO mentres a función permaneza activada. Os modelos carecen desta función.

Función quick cooling: Introduce a botella ou botellas no conxelador e mantén pulsado durante uns segundos ata visualizar a icona (2.3.7). O conxelador subministrará frío durante 15 minutos; pasado este tempo, a función estará rematada e escintilará, activando unha alarma sonora durante 20 minutos que avisa de que se debe retirar a botella para evitar que rebente. A alarma pode ser desactivada pulsando calquera tecla. Se esta función é interrompida por un corte de subministro eléctrico, ao seu regreso, a función considerarase rematada e activarase o sinal sonoro.

2.5 TWIST ICE. É un accesorio do teu conxelador polo cal xera ata 24 cubiños de xeo. Se o teu aparato dispón de Twist Ice, extrae o caixón dos cubiños de xeo (2.5.1). Enche de auga os espazos dos cubiños sen sobrepasar o seu nivel (2.5.2). Volve a colocar o caixón dos cubiños procurando non derramar a auga (2.5.3).

Despois de 2 horas, os cubiños de xeo estarán listos para o seu uso. Xira ambos topes repetidas veces ata que caian todos os cubiños de xeo (2.5.4, 2.5.5). Abre o caixón inferior para recollelos (2.5.6).

2.6 Apagado do conxelador. Pulsa ① durante 3 segundos ou pulsa — ata que non se visualice ningunha temperatura na pantalla.

(2.6.1, 2.6.2) ou xira o mando ata a posición off (2.6.3, 2.6.4). Nos modelos bc a planta e en de o LED “on” apagaranse.

3.1 Limpeza interior. Utiliza unha esponxa ou baeta empapada en auga con bicarbonato para limpar o interior e evitar a formación de olores.

3.2 Limpeza exterior. Non uses máquinas de limpeza de vapor para a limpeza das pantallas. É recomendable limpar a reixa traseira unha vez ao ano cunha aspiradora. 3.3 Limpeza dos accesorios. Non son aptos para lavalouzas. Límpaos a man con axuda dunha esponxa ou baeta.

Mantén os filtros esgotados e os recambios fóra do alcance dos nenos; inxerilos en grandes cantidades pode ser perigoso.

4

Diagnósticos

4.1 Porta aberta. En todos os modelos, salvo no e, se tes a porta aberta máis de 1 minuto, acéndese o sinal e soa unha alarma (4.1.1, 4.1.2, 4.1.3). A alarma desconéctase ao pechar a porta.

4.4 Ruídos normais no conxelador.

O teu conxelador pode emitir unha serie de ruídos que son normais no funcionamento e polos cales non te debes preocupar. - O gas refrixerante pode producir un burbullo ao circular polos circuitos. - O compresor pode producir zunidos e/ou un lixeiro golpeteo, sobre todo cando se pon en marcha. - As dilatacións ou contraccións dos materiais poden producir estalos ou estralos. - O aire que move o ventilador do conxelador pode xerar un pequeno ruído de fondo.

Non manipules o conxelador para intentar reparalo. Chama o servizo de asistencia técnica.

5

Seguridade

• Mantén despexadas as reixas de ventilación.
• Ten precaución de non danar o circuito de refrixeración.
• Non uses aparellos eléctricos no interior do conxelador, a non ser que sexan do tipo recomendado polo fabricante. Non uses dispositivos mecánicos ou outros medios para acelerar o proceso de desconexión distintos dos recomendados polo fabricante.
• Este aparello non está destinado a ser usado por persoas (incluídos nenos) cuxas capacidades físicas, sensoriais ou mentais estean reducidas ou carezan de experiencia ou coñecemento, agás se tiveron supervisión ou instrucións relativas ao uso do aparello por unha persoa responsable da súa seguridade. Os nenos deben ser supervisados para asegurar que non xogan co aparello.
• Se o cable de alimentación está danado, debe ser substituído polo fabricante ou polo seu

Entrega o teu conxelador nun centro especial de recollida.

O reciclado de electrodomésticos evita consecuencias negativas para a saúde e o medio ambiente e permite aforrar enerxía e recursos.

Para máis información, contacta coas autoridades locais ou co establecemento onde adquiriches o conxelador.
