Typ produktu	Mraznička
Značka	Fagor
Model	ZFK1745X
Klimatická třída	SN-T (od +10°C do +43°C)
Napájecí napětí	220-240 V
Chladivo	R600A
Funkce rychlého chlazení	Ano (maximální doba 52 hodin)
Funkce ECO	Ano (úspora energie, stabilní teplota)
Funkce quick cooling	Ano (chlazení lahví za 15 minut)
Dětská pojistka	Ano (zabraňuje náhodným změnám)
Alarm otevřených dveří	Ano (kromě modelu e, po 1 minutě)
Alarm výpadku proudu	Ano (indikátor přerušení chladicího řetězce)
Nádoba na led Twist Ice	Ano (až 24 kostek ledu)
Obrácení směru otevírání dveří	Možné (postup popsán v návodu)
Čištění vnitřku	Teplá voda a jedlá soda, neabrazivní houba
Čištění vnějšku	Měkký hadřík, žádný parní čistič
Čištění zadní mřížky	Vysavač jednou ročně
Příslušenství	Ruční mytí (ne do myčky)
Bezpečnostní pokyny	Neucpávat ventilační mřížky, nepoškozovat chladicí okruh
Opravitelnost	Obrátit se na technickou podporu
Recyklace	Spotřebič odevzdejte ve specializovaném sběrném středisku

Často kladené otázky - ZFK1745X FAGOR

Jak uvést mrazničku do provozu?

Pro uvedení mrazničky do provozu stiskněte tlačítko ① (model a) nebo otočte ovladačem. U některých modelů se rozsvítí kontrolka on. Pro odblokování modelu a podržte tlačítko po dobu 3 sekund.

Jak nastavit teplotu?

Použijte tlačítka + a - nebo otočte ovladačem pro výběr teploty. Doporučená teplota je -19°C pro skladování a -24°C pro mražení.

Jak aktivovat funkci rychlého chlazení?

Stiskněte tlačítko SUPER nebo příslušnou ikonu. Funkce trvá maximálně 52 hodin a doporučuje se před vložením velkého množství čerstvých potravin.

Co dělat v případě alarmu otevřených dveří?

Pokud zůstanou dveře otevřené déle než 1 minutu, zazní zvukový alarm. Zavřete dveře pro jeho zastavení. Tato funkce je přítomna u všech modelů kromě e.

Jak obrátit směr otevírání dveří?

Odpojte spotřebič, vyprázdněte jej a poté položte. Postupujte podle kroků v návodu: odstraňte panty, otočte osu, přemístěte rukojeť o 180° a znovu připojte konektor. Pro podrobnosti viz manuál.

Jak vyčistit vnitřek mrazničky?

Umyjte vnitřek teplou vodou a jedlou sodou houbou nebo hadříkem. Nepoužívejte parní čistič, rozpouštědla ani abrazivní čisticí prostředky.

Co dělat při výpadku proudu?

Otevřete dveře co nejméně. Pokud teplota překročí -11°C, spustí se 30minutový zvukový alarm (modely ab a cd). Funkce SUPER se aktivuje automaticky. Zkontrolujte stav potravin: displej může zobrazit 5F (bezpečné), A (k vaření) nebo symbol (vyhodit).

Jaké jsou normální zvuky mrazničky?

Chladivo může vydávat bublavý zvuk, kompresor bručení nebo luskání, materiály praskání v důsledku roztažnosti a ventilátor mírný šum. Tyto zvuky jsou normální.

Jak používat Twist Ice?

Vytáhněte zásuvku na led, naplňte zásobníky vodou bez překročení rysky, vraťte zpět. Po 2 hodinách otočte zarážky pro uvolnění kostek ledu, poté otevřete spodní zásuvku a vyjměte je.

Jak ušetřit energii s touto mrazničkou?

Použijte funkci ECO pro stabilní teplotu. Umístěte potraviny na střední police. Vyhněte se dlouhému otevírání dveří. Odpojte spotřebič, pokud jej delší dobu nepoužíváte. Ideální okolní teplota je mezi 10°C a 43°C.

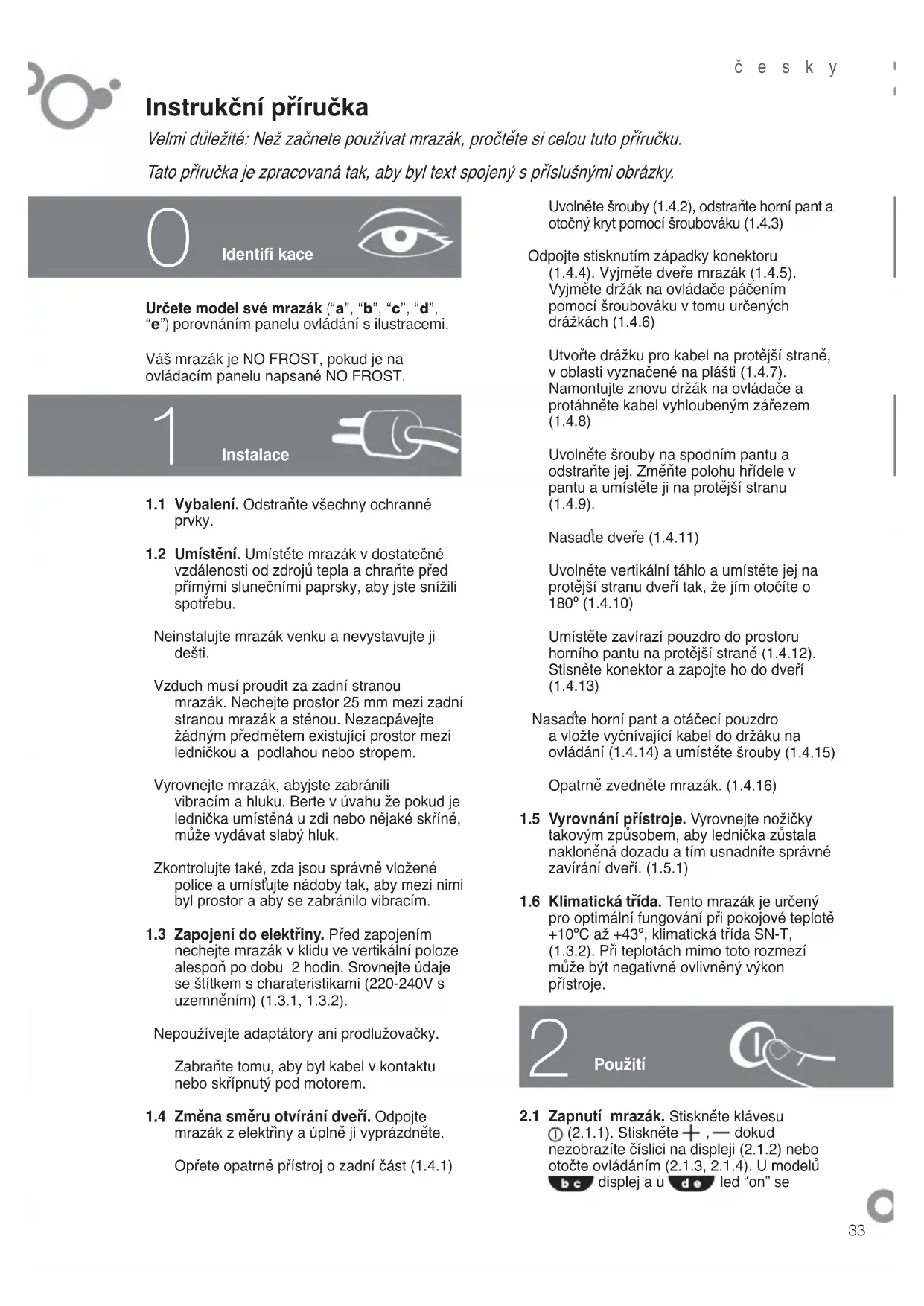

NÁVOD K OBSLUZE ZFK1745X FAGOR

Velmi důležité: Než začnete používat mrazák, přečtěte si celou tuto příručku.

Tato příručka je zpracovaná tak, aby byl text spojený s příslušnými obrázky.

Identifikace

Určete model svého mrazáku (a'', b'', c'', d'') porovnáním panelu ovládání s ilustracemi.

Váš mrazák je NO FROST, pokud je na ovládacím panelu napsáno NO FROST.

1

Instalace

1.1 Vybalení. Odstraňte všechny ochranné prvky. 1.2 Umístění. Umístěte mrazák v dostatečné vzdálenosti od zdrojů tepla a chraňte před přímými slunečními paprsky, abyste snížili spotřebu.

Neinstalujte mrazák venku a nevystavujte jej dešti.

Vzduch musí proudit za zadní stranou mrazáku. Nechte prostor 25 mm mezi zadní stranou mrazáku a stěnou. Nezacpávejte žádným předmětem existující prostor mezi lednicí a podlahou nebo stropem. Vyrovnejte mrazák, abyste zabránili vibracím a hluku. Berte v úvahu, že pokud je lednice umístěná u zdi nebo nějaké skříně, může vydávat slabý hluk. Zkontrolujte také, zda jsou správně vložené police a umisťujte nádoby tak, aby mezi nimi byl prostor a aby se zabránilo vibracím. 1.3 Zapojení do elektřiny. Před zapojením nechte mrazák v klidu ve vertikální poloze alespoň po dobu 2 hodin. Srovnejte údaje se štítkem s charakteristikami (220-240V s uzemněním) (1.3.1, 1.3.2). Nepoužívejte adaptéry ani prodlužovačky.

Zabraňte tomu, aby byl kabel v kontaktu nebo skřípnutý pod motorem.

1.4 Změna směru otvírání dveří. Odpojte mrazák z elektřiny a úplně jej vyprázdněte.

Opatrně opřete přístroj o zadní část (1.4.1)

Uvolněte šrouby (1.4.2), odstraňte horní pant a otočný kryt pomocí šroubováku (1.4.3)

Odpojte stisknutím západky konektoru (1.4.4). Vyjměte dveře mrazáku (1.4.5). Vyjměte držák na ovladač páčením pomocí šroubováku v tomu určených drážkách (1.4.6)

Na protější straně vytvořte drážku pro kabel v oblasti vyznačené na plastu (1.4.7). Namontujte znovu držák na ovladače a protáhněte kabel vyhloubeným zářezem (1.4.8).

Uvolněte šrouby na spodním pantu a odstraňte jej. Změňte polohu hřídele v pantu a umístěte ji na protější stranu (1.4.9).

Nasaďte dveře (1.4.11).

Uvolněte vertikální táhlo a umístěte jej na protější stranu dveří tak, že jím otočíte o 180° (1.4.10).

Umístěte zavírací pouzdro do prostoru horního pantu na protější straně (1.4.12). Stiskněte konektor a zapojte ho do dveří (1.4.13).

Nasaďte horní pant a otočné pouzdro a vložte vyčnívající kabel do držáku na ovládání (1.4.14) a umístěte šrouby (1.4.15).

Opatrně zvedněte mrazák (1.4.16).

1.5 Vyrovnání přístroje. Vyrovnejte nožičky takovým způsobem, aby lednička zůstala nakloněná dozadu a tím usnadnila správné zavírání dveří (1.5.1). 1.6 Klimatická třída. Tento mrazák je určen pro optimální fungování při pokojové teplotě +10 °C až +43 °C, klimatická třída SN-T (1.3.2). Při teplotách mimo toto rozmezí může být negativně ovlivněn výkon přístroje.

Použití

2.1 Zapnutí mrazáku. Stiskněte klávesu (2.1.1). Stiskněte +, - dokud nezobrazíte číslici na displeji (2.1.2) nebo otočte ovládáním (2.1.3, 2.1.4). U modelů b, c displej a u d, e led "on" se

rozsvítí, aby signalizovali, že je přístroj v provozu.

Model a se automaticky zablokuje, pro odblokování stiskněte klávesu po dobu 3 vteřin (2.3.6).

2.2 Zvolení teploty. Stiskněte klávesy +

(2.2.1). Stiskněte +, - (2.2.2), nebo otočte ovládáním (2.2.3, 2.2.4). Po zvolení požadované teploty můžete zjistit reálnou teplotu prostřednictvím světelných indikátorů (2.2.7) nebo stisknutím po dobu 5 sekund kláves + (2.2.5), nebo - (2.2.6). Teplota bude blikat. Model c nedisponuje touto funkcí.

Doporučení: Doporučovaná teplota pro Váš mrazák je -19 °C. Pokud chcete něco zmrazit, doporučovaná teplota je -24 °C.

Nezapomínejte, že vnitřní teplota závisí na teplotě prostředí, umístění a frekvenci otevírání.

2.3 Funkce mrazáku.

Funkce rychlého ochlazování: Tato

funkce aktivuje váš mrazák na nižší teplotu maximálně na dobu 52 hodin. Doporučujeme použít tuto funkci, pokud vložíte velké množství potravin a aktivovat ji 24 hodin předem. Pro aktivování a deaktivování: Stiskněte * (2.3.1) nebo SUPER (2.3.2, 2.3.3, 2.3.4). U modelu bc monitor zobrazí SF, dokud bude funkce aktivovaná.

Funkce ECO: Funkce ECO umožňuje významnou úsporu energie tím, že udržuje v mrazáku stabilní teplotu. Tato funkce zůstává aktivovaná dokonce i po odpojení elektřiny. Po aktivování této funkce doporučujeme uložit všechny potraviny do prostředních přihrádek. Aktivujte a deaktivujte stisknutím ECO (2.3.5, 2.3.6). U modelu bc se na obrazovce objeví, dokud bude funkce aktivovaná. Modely nedisponují touto funkcí.

Funkce quick cooling: Vložte láhev

nebo lahve do mrazáku a držte stisknuté tlačítko po dobu několika sekund, dokud se nezobrazí ikona (2.3.7). Mrazák bude chladit po dobu 15 minut, po uplynutí této doby funkce skončí, bude blikat a aktivuje na 20 minut zvukový alarm, který upozorňuje, že je třeba vytáhnout láhev, aby se zabránilo jejímu prasknutí. Alarm je možné deaktivovat stisknutím jakékoli klávesy. Pokud se tato funkce přeruší z důvodu přerušení dodávky elektrického proudu, po jejím obnovení se bude funkce považovat za ukončenou a aktivuje se zvukový signál.

Zablokování: Určené na zamezení náhodného pozměnění nastavení přístroje nebo ovládání dětmi. Na obrazovce se zobrazí ikona, dokud bude tento zablokovaný. Stiskněte tlačítko (2.3.8) nebo (2.3.9). Na obrazovce se zobrazí střídavě s normálním zobrazením, dokud bude funkce aktivovaná. Modely nedisponují touto funkcí.

2.4 Rozložení potravin. Teplota uvnitř lednice není stejnoměrně rozložena. Jisté oblasti jsou chladnější než jiné. Potraviny je třeba ukládat na vhodné místo, aby se zajistilo jejich správné uchování (2.4.1):

1. Obaly střední velikosti
2. Prostor pro zmrzlinu
3. Twist Ice (volitelná funkce)
4. Obaly střední velikosti
5. Obaly střední velikosti
6. Velké obaly
7. Obaly střední velikosti

2.5 TWIST ICE. Jedná se o příslušenství Vašeho mrazáku, které produkuje až 24 kostek ledu. Pokud Váš přístroj disponuje Twist Ice, vytáhněte zásuvku s kostkami ledu (2.5.1). Naplňte vodou otvory ve formě na kostky, aniž byste překročili maximální hladinu (2.5.2). Znovu zasuňte zásuvku na kostky a dávejte pozor, aby se nevylila voda (2.5.3).

Po 2 hodinách budou kostky ledu připravené k použití. Otočte několikrát oběma konci, dokud nevypadnou všechny kostky ledu (2.5.4, 2.5.5). Otevřete spodní zásuvku a posbírejte kostky (2.5.6).

2.6 Vypnutí mrazáku. Stiskněte ① po dobu 3 vteřin nebo stiskněte - dokud z displeje nezmizí teplota (2.6.1, 2.6.2). Nebo otočte ovladačem až do polohy off (2.6.3, 2.6.4). U modelů b c displej a u on" se vypnou.

2.7 Doporučené použití.

• Neotvírejte dveře na delší dobu, než je nutné, a nedávejte do mrazáku horké potraviny. Tak dosáhnete efektivnějšího použití Vašeho mrazáku a zabráníte zvýšení spotřeby energie.
• Pokud je Váš mrazák NO FROST, nezacpávejte ventilační mřížky a nechte mezi potravinami prostor, aby mezi nimi mohl proudit vzduch.
• Nevkládejte do mrazáku lahve se sycenými nápoji nebo jiné skleněné nádoby s tekutinami, protože by mohly prasknout. Ukládejte potraviny do hermeticky uzavřených nádob, abyste zabránili jejich vysušení.
• Nejezte zmrzliny ani jiné potraviny, když jsou velmi studené, protože můžou způsobit popáleniny v ústech.
• Pro maximální využití celého prostoru mrazáku (2.4.1) z něj můžete odstranit košíky (5), malé zásuvky (4) a Twist Ice (3). Je důležité nechat uvnitř spodní košíky (6 a 7) a horní víka (1 a 2), aby se nezměnily charakteristiky spotřeby přístroje.

3

Údržba a čištění

3.1 Čištění vnitřku. Použijte pro čištění vnitřku houbičku nebo hadřík a namočte je do vody se sodou, abyste zabránili vzniku nežádoucích pachů. V žádném případě nepoužívejte napařovací čisticí stroje, ředidla ani abrazivní čisticí prostředky. 3.2 Čištění vnějšku. Nepoužívejte napařovací čisticí stroje na čištění obrazovek. Doporučujeme čistit zadní mřížku jednou ročně pomocí vysavače. 3.3 Čištění doplňků. Nejsou vhodné pro myčky. Vyčistěte je ručně houbičkou nebo hadrem. Udržujte spotřebované filtry a náplně mimo dosah dětí; jejich požití ve velkém množství může být nebezpečné.

Nenamáčejte filtr, protože tím ztrácí své charakteristiky.

4

Diagnózy

4.1 Otevřené dveře. U všech modelů, kromě ,Pokud otevřete dveře na dobu delší než 1 minutu, rozsvítí se signál a ozve se alarm (4.1.1, 4.1.2, 4.1.3). Alarm se odpojí, jakmile dveře zavřete.

4.2 Odpojení dodávky elektřiny.

Otvirejte dveře mrazáku co nejméně. Pokud teplota uvnitř přístroje překročí > - 11° C:

U modelů ab a sd ktvuje zvukový alarm, způsobený přerušením chlazení po dobu 30 minut. Můžete jej vypnout stlačením jakékoli klávesy. - Kromě toho se funkce SUPER aktivuje automaticky. Deaktivujte stisknutím tlačítka SUPER nebo počkejte, až se vypne automaticky. - Rozsvítí se červená kontrolka (4.1.1, 4.1.2, 4.1.3).

Ověření stavu uchování potravin.

U modelů se mohou na displejích objevit následující oznámení:

SF Potraviny se nerozmrazily, proto jsou bezpečné a lze je nadále uskladňovat. Potraviny se částečně rozmrazily a je naprosto nezbytné je uvařit. Potraviny se rozmrazily a nelze je konzumovat. Je třeba je vyhodit. U modelů musí uživatel zhodnotit stav uchovaných potravin a zachovat se podle toho.

4.3 Další alarmy, které se mohou spustit:

Automaticky se spustil jistý způsob ochrany pro zaručení uchování potravin, ale je nezbytné spojit se s technickou asistenční službou. dr Jedna část mrazáku nefunguje správně, uchování potravin není ohrožené, ale je nezbytné spojit se s technickou asistenční službou.

4.4 Obvyklé zvuky v ledničce.

Vaše lednička může vydávat sérii zvuků, které jsou při fungování normální a kvůli kterým se nemusíte znepokojovat.

• Chladicí plyn může při proudění obvody způsobovat bublání.
• Kompresor může způsobovat bzučení a/nebo slabé klepání, především když se spustí.
• Roztahování nebo smršťování použitých materiálů může způsobovat praskání nebo křupání.

Vzduch, který proudí díky ventilátoru mrazáku, může vydávat slabý stálý zvuk.

Nemanipulujte ledničkou za účelem její opravy. Přivolejte technickou asistenční službu.

5

Bezpečnost

Udržujte volné ventilační mřížky. - Dávejte pozor, abyste nepoškodili chladicí okruh. - Nepoužívejte elektrické přístroje uvnitř mrazáku, pokud nejsou doporučené výrobcem. Nepoužívejte mechanické nástroje ani jiné prostředky k urychlení procesu rozmrazování, pokud nebyly doporučeny výrobcem. Tento přístroj není určen k tomu, aby byl používán osobami (včetně dětí), jejichž fyzické, smyslové nebo mentální schopnosti jsou omezené nebo které nemají potřebné zkušenosti a znalosti, pokud nebyly pod dozorem nebo nebyly náležitě poučeny o používání přístroje osobou odpovědnou za jejich bezpečnost. Na děti je třeba dohlížet, abyste se ujistili, že si s přístrojem nehrají. - Pokud je napájecí kabel poškozený, musí jej vyměnit výrobce, jeho záruční servis nebo podobně kvalifikovaná osoba, aby se zabránilo všem rizikům. Dokonce i když je obrazovka vypnuta, mrazák se nachází pod proudem.

Životní prostředí

Tato chladnička byla navržena s ohledem na ochranu životního prostředí.

Tento spotřebič pracuje s chladivem R600A, které nepoškozuje životní prostředí.

Respektujte životní prostředí. Chraňte životní prostředí. Používejte doporučené teploty v závislosti na funkci, kterou potřebujete, abyste dosáhli efektivního používání vašeho mrazáku.

Odpojte mrazák na delší časová období, kdy nebudete přístroj používat. Snížíte tak spotřebu a ušetříte energii.

Nenechávejte dveře zbytečně otevřené, protože se tak zvyšuje spotřeba energie.

Zpracování odpadu z elektrických a elektronických přístrojů.

Symbol značí, že se přístroj nesmí vyhazovat do běžných kontejnerů na domácí odpad.

Odevzdejte chladničku ve speciální sběrně.

Recyklace elektrospotřebičů brání negativním dopadům na zdraví a životní prostředí a šetří energii a prostředky.

Požadujete-li další informace, obraťte se na místní úřady nebo na prodejnu, kde jste chladničku zakoupili.

Návod k použití

Nepoužívejte adaptéry ani prodlužovací kabely.

Zabraňte tomu, aby byl kabel v kontaktu s motorem nebo skřípnutý pod ním.

Vyhněte drážku na kabel na protější straně, v oblasti vyznačené na plastu (1.4.7). Namontujte znovu držák na ovladače a protáhněte kabel vyhloubeným zářezem (1.4.8).

Uvolněte šroubky na spodním pantu a odstraňte ho. Změňte polohu hřídele v pantu a umístěte ho na protější stranu (1.4.9).

Nasaďte dveře (1.4.11).

Uvolněte vertikální táhlo a umístěte ho na protější stranu dveří tak, že jím otočíte o 180° (1.4.10).

Umístěte zavírací krytku do prostoru horního pantu na protější straně (1.4.12). Stiskněte konektor a zapojte ho do dveří (1.4.13).

Nasaďte horní pant, otočnou krytku a vložte vyčnívající kabel do držáku na ovladače (1.4.14) a umístěte šroubky (1.4.15).

Opatrně zvedněte mrazničku. (1.4.16).

1.5 Vyrovnání přístroje. Vyrovnejte nožičky takovým způsobem, aby chladnička byla nakloněná dozadu a tak usnadnila správné zavírání dveří. (1.5.1) 1.6 Klimatická třída. Tato mraznička je určena pro optimální fungování při izbové teplotě +10°C až +43° , klimatická třída SN-T, (1.3.2). Teploty mimo toto rozmezí mohou negativně ovlivnit výkon přístroje.

Použití

2.1 Zapnutí chladničky. Stiskněte klávesu ① (2.1.1). Stiskněte +, - dokud se na displeji nezobrazí číslice (2.1.2) nebo otočte ovládáním (2.1.3, 2.1.4). U modelů b c se displej a u d e led "on" rozsvítí, aby signalizovaly, že je přístroj v provozu.

Model a se automaticky zablokuje, pro odblokování stiskněte klávesu po dobu 3 sekund (2.3.6).

Po 2 hodinách budou kostky ledu připravené k použití. Otočte několikrát oběma konci, až dokud nevypadnou všechny kostky ledu (2.5.4, 2.5.5). Otevřete spodní zásuvku a posbírejte kostky (2.5.6).

2.6 Vypnutí chladničky. Stiskněte ① po dobu 3 sekund nebo stiskněte —, až dokud se na displeji nezobrazí teplota (2.6.1, 2.6.2).

Nebo otočte ovladačem do polohy off (2.6.3, 2.6.4). U modelů bc se displej a u led "on" vypnou.

2.7 Doporučené použití.

• Neotvírejte dveře na dobu delší, než je nutné, a nedávejte do mrazničky horké potraviny. Tak dosáhnete efektivnějšího využití Vaší mrazničky a zabráníte zvýšení spotřeby energie.
• Pokud je Vaše mraznička NO FROST, nezapchávejte ventilační mřížky a nechte mezi potravinami prostor, aby mezi nimi mohl proudit vzduch.
• Nevkládejte do mrazničky láhve se sycenými nápoji nebo jiné skleněné nádoby s tekutinami, protože by mohly prasknout.
• Ukládejte potraviny do hermeticky uzavřených nádob, abyste zabránili jejich vysušení.
• Nejezte zmrzliny ani jiné potraviny, když jsou velmi studené, protože mohou způsobit popáleniny v ústech.
• Abyste maximálně využili celý prostor mrazničky (2.4.1), můžete z ní odstranit košíky (5), malé zásuvky (4) a Twist Ice (3). Je důležité nechat ve vnitřku spodní košíky (6 a 7) a horní víka (1 a 2), aby se nezměnily charakteristiky spotřeby přístroje.

3

Údržba a čištění

3.1 Čištění vnitřku. Použijte na čištění vnitřku houbu nebo hadřík a namočte ji do vody se sodou, abyste zabránili vzniku nežádoucích pachů. V žádném případě nepoužívejte napařovací čisticí přístroje, rozpouštědla ani abrazivní čisticí prostředky. 3.2 Čištění vnějšku. Nepoužívejte napařovací čisticí přístroje na čištění obrazovek. Doporučujeme čistit zadní mřížku jednou ročně pomocí vysavače. 3.3 Čištění doplňků. Nejsou vhodné do myčky. Vyčistěte je ručně houbou nebo hadrem.

Udržujte spotřebované filtry a náplně mimo dosah dětí, jejich požití ve velkém množství může být nebezpečné.

Diagnózy

4.1 Otevřené dveře. U všech modelů kromě , se rozsvítí signál, pokud otevřete dveře na dobu delší než 1 minutu a ozve se alarm (4.1.1, 4.1.2, 4.1.3). Alarm se odpojí ihned, jakmile zavřete dveře.

4.2 Přerušení dodávky elektřiny.

Potraviny se rozmrazily a není možné je konzumovat. Je třeba je vyhodit.

U

Jedna část mrazničky nefunguje správně, uchování potravin není ohroženo, ale je nutné spojit se s technickou asistenční službou.

4.4 Obvyklé zvuky v chladničce.

Odpojte mrazničku na delší časové období, kdy nebudete přístroj používat. Snížíte tak spotřebu a ušetříte energii.

Nenechávejte dveře zbytečně otevřené, protože se tak zvyšuje spotřeba energie.

Zpracování odpadu z elektrických a elektronických přístrojů.

Symbol oznamuje, že se přístroj nesmí vyhazovat do běžných kontejnerů na domácí odpad.

Odevzdejte mrazničku ve speciální sběrně.

Recyklace elektrospotřebičů brání negativním dopadům na zdraví a životní prostředí a šetří energii a prostředky.
