HCBLDPRESS21 - Tensiomètre KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tensiomètre automatique
Marque	KONIG
Modèle	HC-BLDPRESS21
Méthode de mesure	Oscillométrique, gonflage et mesure automatiques
Alimentation	4 piles AA (1,5 V) ou adaptateur secteur 6 V CC
Capacité de mémoire	60 relevés avec date et heure
Plage de pression	0 – 300 mmHg
Précision de pression	±3 mmHg
Plage de pulsations	40 – 180/min
Dimensions du moniteur	150 × 108 × 60 mm
Dimensions du brassard	520 × 140 mm
Poids (sans piles)	Environ 335 g
Classification	Classe II, type B
Conditions de fonctionnement	Température : 5 °C à 40 °C, humidité < 90 %
Conditions de stockage	Température : -20 °C à 55 °C, humidité < 95 %
Autonomie des piles	Environ 2 mois (3 min/jour)
Entretien et nettoyage	Moniteur : chiffon sec ; brassard : lavage à la main avec détergent doux, séchage à l'air
Sécurité	Ne pas immerger, éviter les chocs, démontage interdit, tenir éloigné des champs magnétiques
Pièces détachées et réparabilité	Brassard amovible et remplaçable ; réparation par technicien qualifié uniquement
Informations générales	Conforme MDD93/42/EEC ; symbole WEEE ; destiné aux adultes

FOIRE AUX QUESTIONS - HCBLDPRESS21 KONIG

Comment régler la date et l'heure ?

Placez l'interrupteur sur ON, puis appuyez simultanément sur les touches START et MEM pendant 2 secondes. Le mois clignote. Utilisez MEM pour incrémenter et START pour passer au paramètre suivant (jour, heure, minute). Confirmez en appuyant sur START quand les minutes clignotent.

Quelle est la bonne position pour prendre une mesure ?

Asseyez-vous confortablement, pieds à plat, bras posé sur une table, paume vers le haut. Le brassard doit être au niveau du cœur. Ne parlez pas et restez immobile pendant la mesure.

Que faire si l'écran affiche 'EE' ?

Ce code indique un mouvement du bras ou du moniteur pendant la mesure. Répétez la mesure en restant parfaitement immobile et sans parler. Assurez-vous aussi que le tube du brassard est bien enfiché.

Comment nettoyer le brassard ?

Détachez le brassard du moniteur. Lavez-le à la main avec un détergent doux, rincez abondamment à l'eau froide. Ne le mettez pas au sèche-linge et ne le repassez pas. Laissez sécher à l'air libre.

Peut-on utiliser ce tensiomètre sur un enfant ?

Ce tensiomètre est destiné aux adultes. Ne l'utilisez pas sur des enfants en bas âge. Consultez un médecin avant de l'utiliser sur un enfant. La taille du brassard n'est adaptée qu'aux bras d'adultes.

Comment interpréter les couleurs de l'indicateur d'hypertension ?

Les couleurs suivent la classification OMS : Vert (optimal, normal, normal-élevé), Jaune (hypertension niveau 1), Orange (niveau 2), Rouge (niveau 3). Ne vous fiez pas uniquement à ces couleurs pour un diagnostic ; consultez votre médecin.

Comment effacer toutes les mesures mémorisées ?

En mode d'affichage des relevés (appuyez sur MEM), maintenez la touche MEM enfoncée pendant 3 secondes. Vous entendrez trois bips et la mémoire sera effacée.

Pourquoi les mesures sont-elles différentes entre le bras gauche et le bras droit ?

Il est normal d'avoir des variations. Prenez toujours les mesures sur le même bras (de préférence le gauche) pour assurer la cohérence. Notez la valeur la plus élevée si vous comparez.

Quand faut-il remplacer les piles ?

Remplacez les piles dès que le symbole de pile faible apparaît sur l'écran LCD. Utilisez des piles neuves de 1,5 V. N'utilisez pas de piles rechargeables 1,2 V. Retirez les piles si vous n'utilisez pas l'appareil pendant plus d'un mois.

Que faire en cas d'affichage anormal ou d'absence de réponse ?

Retirez les piles pendant 5 minutes, puis remettez-les en place. Vérifiez le bon enroulement du brassard et votre posture. Évitez les champs électromagnétiques (téléphone, micro-ondes). Si le problème persiste, contactez un technicien.

MODE D'EMPLOI HCBLDPRESS21 KONIG

1. Modèle : HC-BLDPRESS21
2. Classification: classe II type B
3. Dimensions: 150 × 108 × 60 mm
4. Dimensions du brassard: 520 × 140 mm
5. Poids : environ 335 g (sans piles)
6. Méthode de mesure : méthode oscillométrique, gonflage et mesure automatiques
7. Capacité de mémoire : 60 fois avec tampon heures et date
8. Source d'alimentation: CC 6V ou 4 piles AA
9. Gamme de pressions du brassard: 0-300 mmHg
10. Précision de pression: ±3 mmHg
11. Intervalle de pulsations: 40-180/min
12. Température de fonctionnement: 5^ 40^
13. Humidité de fonctionnement: <90%
14. Température de stockage: -20^ 55^
15. Humidité de stockage: <95%
16. Pression de fonctionnement : pression atmosphérique
17. Autonomie des piles : environ 2 mois à raison de 3 min d'utilisation par jour.

Remarque

Asseyez-vous tranquillement et reposez-vous 5 minutes avant de prendre des mesures. Fixez le brassard autour de votre bras au même niveau de leur cœur. Pendant la prise de mesures, il ne faut ni parler ni bouger le corps ou le bras. Prenez des mesures sur chaque bras. Relaxez-vous pendant au moins 3 à 5 minutes entre chaque mesure pour laisser la circulation sanguine récapérer. Retirez les piles si vous n'allez pas utiliser le tensiomètre pendant un mois ou plus pour éviter de l'endommager suite à une fuite des piles. Ce tensiomètre est destiné aux adults et ne doit jamais être utilisé sur des enfants en bas âge. Consultez-vous médecin ou un professionnel de santé avant de l'utiliser sur des enfants. La taille du brassard est appropriée pour les bras d'adultes c'est pour cela que ce modèle est destiné exclusivement à un usage adulte. Les personnes atteintes d'arhythmie cardiaque ne doivent pas utiliser ce tensiomètre. Il est conseillé de mettre le brassard sur le bras gauche. Évitez de rapprocher l'appareil des champs magnétiques, ex. téléphones portables, four à micro-ondes etc.

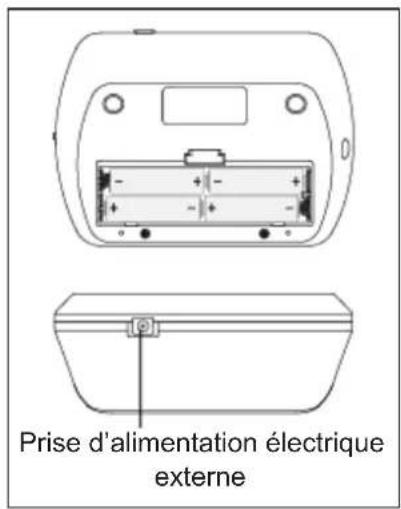

a. Ouvrez le couvercle du compartiment à piles situé à l'arrière. b. Insérez 4 piles AA. Respectez les polarités. c. Fermez le couvercle du compartiment pour piles.

Lorsque le LCD affiche le symbole de pile, vêtez des nouvelles piles. Les piles rechargeables de tension 1,2 V ne sont pas adaptées à cet appareil. Retirez les piles si vous n'allez pas utiliser le tensiomètre pendant un mois ou plus pour éviter de l'endommager suite à une fuite des piles.

2. Interrupteur marche/arrêt (on/off)

Cet appareil est doté de touches tactiles. Faites attention de ne pas toucher les touches par inadvertance. Lorsque l'appareil n'est pas utilisé, laissez l'interrupteur Marche/Arrêt sur la position OFF pour éviter de dérégler les réglages par inadvertance.

a. Une fois que vous installez les piles, l'appareil se met en mode Horloge et le LCD affiche la date et l'heure.

b. En mode Horloge, appuyez sur les touches "START" et "MEM" simultanément pendant deux secondes (l'interrupteur Marche/Arrêt étant sur la position ON), le mois se met à clignoter. Appuyez plusieurs fois sur la touche "START", le jour, les heures et les minutes sont clignoter à tour de rôle. Pendant que le nombre clignote, appuyez sur la touche MEM pour incrémenter le nombre. Maintenez enfoncée la touche MEM pour incrémenter rapidement le nombre.

c. Vous pouvez éteindre l'appareil en appuyant sur la touche START alors que les minutes clignotent, ainsi l'heure et la date sont confirmées. d. L'appareil s'éteint automatiquement après 1 minute d'inactivité, l'heure et la date restent inchangées. e. Quand les piles sont replacées, il faut régler à nouveau l'heure et la date.

4. Raccordement du brassard au moniteur

Raccordez le tube du brassard à l'orifice d'entrée situé sur le côté gauche du moniteur. Assurez-vous que le raccord est complètement inséré pour éviter toute fuite d'air durant la prise de mesures.

5. Mise en PLACE du brassard

a. Placez-le autour du bras nu à 1 ou 2 cm au-dessus de l'articulation du coude. b. En position assise, mettez votre paume tendue vers le haut sur une surface plate telle qu'une table. Positionnez le tube d'air au milieu du bras en ligne avec votre majeur. c. Tirez l'extrémité du brassard à travers la boucle (le brassard est déjà ainsi emballé), enroulez-la vers l'extérieur (loin de votre corps), serrez et appliquez la fermeture Velcro. d. Le brassard doit être ajusté confortablement et sans gêne autour du bras. Vous devrez être capable d'insérer un doigt entre le bras et le brassard.

Remarque :

1. Prenez des mesures sur chaque bras.
2. Ne vous agitez pas et ne faites pas bouger le moniteur ou le tube de pression en caoutchouc pendant les prises de mesures.
3. Asseyez-vous tranquillement et reposez-vous 5 minutes avant de prendre des mesures.
4. Si le brassard devient sale, il faut le détacher du moniteur et le laver à la main avec un léger détergent puis le bien rincer à l'eau froide. Ne faites jamais sécher le brassard dans un sèche-linge ou le repasser.

Mesure en position assise

a. Restez immobile avec les pieds à plat sur le sol. b. En position assise, mettez votre paume tendue vers le haut sur une surface plate telle qu'une table. c. Le brassard doit être au même niveau que votre cœur.

Mesure en position allongé sur le dos

a. Allongez-vous sur le dos. b. Placez votre bras le long de votre côte avec la paume tournée vers le haut. c. Fixez le brassard autour de votre bras au même niveau que votre cœur.

7. Lecture des valeurs de MESURE de tension

a. Allumez le moniteur à l'aide de l'interrupteur Marche/arrêt (position ON). b. Après avoir placé le brassard et que votre corps est dans une position confortable, appuyez sur la touche START. Un bip sera émis et tous les caractères de l'écran seront affichés pendant l'auto-test. c. Si le moniteur a déjà mémorisé des valeurs, le LCD affiche momentanément la plus récente. d. Puis le moniteur gonfle le brassard à une pression suffisante pour pouvoir prendre des mesures. Puis le moniteur libère lentement l'air du brassard et effectue la mesure. Suite à quoi la tension artérielle et le pouls seront calculés et affichés à l'écran LCD. Eventuellement, les symboles de la classification de la tension artérielle et du pouls se mettent à clignoter. Le résultat est automatiquement stocké en mémoire. e. Après les prises de mesures, le moniteur s'éteint automatiquement après 1 minute d'inactivité. Vous pouvez aussi appuyer sur la touche START pour éteindre le moniteur manuellement. f. Pendant la prise de mesures, vous pouvez appuyer sur la touche START pour éteindre le moniteur manuellement.

8. Affichage des resultats memorises

a. Allumez le moniteur à l'aide de l'interrupteur Marche/arrêt (position ON). b. En mode Horloge, appuyez sur MEM pour afficher les valeurs mémorisées. Le dernier résultat est affiché avec la date et l'heure. Eventuellement, les symboles de la classification de la tension artérielle et du pouls se mettent à clignoter. Appuyez plusieurs fois sur MEM pour parcourir les valeurs mémorisées. c. Après l'affichage des mesures mémorisées, le moniteur s'éteint automatiquement après 2 minutes d'inactivité. Vous pouvez appuyer sur la touche START pour éteindre le moniteur manuellement.

9. Effacer des valeurs memorisees

En cours d'affichage des valeurs mémorisées, maintenez enfoncée la touche MEM pendant trois secondes pour effacer toute la mémoire, confirmé par trois bips. Appuyez de nouveau sur la touche MEM ou START pour éteindre le moniteur.

10. Evaluation d'hypertension pour les adultes

L'organisation mondiale de la santé (OMS) a établi des nouvelles normes de classification des tensions artérielles pour l'évaluation de l'hypotension et l'hypertension, indépendamment de l'âge. Notez que d'autres facteurs (ex. diabète, obésité, tabagisme, etc.) doivent être pris en considération. Consultez votre médecin pour une évaluation plus précise.

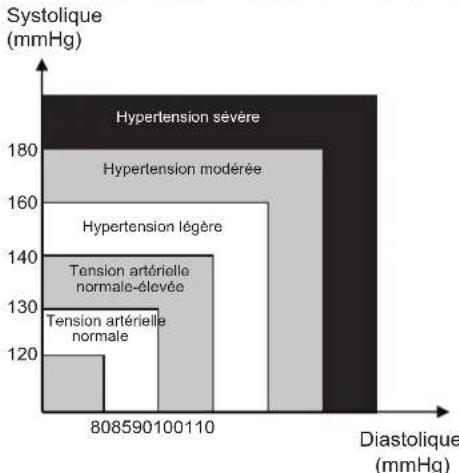

Classification de la tension artérielle des adultes

CLASSIFICATION DES TENSIONS ARTERIELLES	TAS mmHg	TAS mmHg	COULEUR DE L'INDICATEUR
Optimale	<120<80		VERTE
Normale	120-12980-84		VERTE
Normale-élevée	130-13985-89		VERTE
Hypertension niveau 1	140-15990-99		JAUNE
Hypertension niveau 2	160-179100-109		ORANGE
Hypertension niveau 3	≥180110≥		ROUGE

Définitions et Classification des niveaux de tensions artérielles par l'OMS/SIH*

OMS : Organisation mondiale de la Santé

SIH: Société Internationale d'Hypertension

Remarque : Il ne faut pas se précipiter aux urgences/faire des diagnostics sur la base de la couleur, ces couleurs seront uniquement à différencier les différents niveaux de la tension artérielle.

11. Dépannage

PROBLEME CAUSE	POSSIBLE SOLUTION
L'écran LCD affiche le symbole de piles faibles	Piles faibles Changez toutes les piles
L'écran LCD affiche "EE"	Le bras ou le moniteur ont bougepend la prise de mesure	Réessayez en laissant le bras et le moniteur immobiles
	Le brassard n'a pas gonflé suffisamment ou la pression descendrapidement pendant la prise de mesure	Assurez-vous que le tube de en cautchouc est bien inséré dans le monitaur
	Battement de cœur anormal (arythmie)	Les personnes ayant une légère arythmie peuvent ré effetuer le mesurage Ce tensiomètre n'est pas adapté aux personnes ayant une arythmie sévère.
	Le brassard n'a pas gonflé suffisamment. Le brassard n'est pas enroulé comme il faut autour du bras ou le tube est pié ou pressé.	Vérifiez l'enroulement du brassard et réessayez.
L'écran LCD affiche des valeurs anormales	Le brassard n'est pas enroulé comme il faut ou n'est pas suffisamment serré	Vérifiez l'enroulement du brassard et réessayez
L'écran LCD affiche des valeurs anormales	La posture du corps n'est pas correcte Vérifiez	la posture du corps et réessayez.
	Discussion, mouvements de bras ou de corps, en colère, excité ou nerveux durant le mesurage	Réessayez en étant calme, sans parler et immobile durant le mesurage
Aucune ↔ponse après le remplacement des piles ou l'activation des touches	Opération incorrecte ou interférieance avec un champ électromagnétique puissant	Retirez les piles pendant 5 minutes puis remettez les en place.

Maintenance

1. Ne faites pas tomber le moniteur ou le soumettre à un choc violent.
2. Evitez les températures extrêmes et la polarisation. N'immergez pas le moniteur dans de l'eau, ceci pourrait l'endommager.
3. Si ce moniteur a été entposé dans un endroit froid, il faut le laisser s'acclimater à la température ambiante avant de l'utiliser.
4. Ne tentez pas de démonter ce moniteur.
5. Si vous n'envisagez pas d'utiliser le moniteur pendant de longues périodes, veuillez enlever les piles

Si le brassard devient sale, il faut le détacher du moniteur et le laver à la main avec un léger détergent puis le bien rincer dans de l'eau froide. Laissez sécher à l'air. Ne le repassez jamais.

Significations des symboles sur l'appareil

Symbole d'avertissement, "Consultez la documentation qui accompagne l'appareil"

Symbole de "Pièces de type B utilisées"

Ce est la certification de sécurité de l'EU. Ce produit est conforme aux normes MDD93/42/EEC

Consignes de sécurité :

ATTENTION

RISIQUE DE CHOC ELECTRIQUE NE PAS OUVIR

Pour réduire le risque de choc électrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Débranchez l'appareil et les autres équipements du secteur s'il y a un problème. Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document.

Conserve ce manuel et l'emballage pour toute référence ultérieure.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
