Invisible Control 6 - Télécommande MARMITEK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Télécommande universelle pour appareils infrarouges, compatible avec de nombreux dispositifs.
Utilisation	Permet de contrôler plusieurs appareils à distance, tels que téléviseurs, décodeurs, lecteurs DVD, etc.
Maintenance et réparation	Remplacer les piles lorsque la portée de la télécommande diminue. Nettoyer avec un chiffon doux.
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes. Ne pas démonter la télécommande.
Informations générales	Vérifiez la compatibilité avec vos appareils avant l'achat. Garantie constructeur incluse.

FOIRE AUX QUESTIONS - Invisible Control 6 MARMITEK

Comment configurer la MARMITEK Invisible Control 6 pour la première fois ?

Pour configurer votre MARMITEK Invisible Control 6, commencez par insérer les piles fournies. Ensuite, suivez les instructions du guide d'utilisation pour associer la télécommande à votre appareil en utilisant le mode d'apprentissage.

Que faire si la télécommande ne fonctionne pas ?

Assurez-vous que les piles sont correctement installées et chargées. Vérifiez également que la télécommande est bien configurée pour l'appareil que vous souhaitez contrôler.

La télécommande ne répond pas aux commandes, que faire ?

Vérifiez que rien ne bloque le signal infrarouge entre la télécommande et l'appareil. Essayez de réinitialiser la télécommande en suivant les instructions dans le manuel.

Comment réinitialiser la MARMITEK Invisible Control 6 ?

Pour réinitialiser la télécommande, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 5 secondes jusqu'à ce que le voyant LED clignote.

Puis-je utiliser la MARMITEK Invisible Control 6 avec plusieurs appareils ?

Oui, la MARMITEK Invisible Control 6 peut être configurée pour contrôler plusieurs appareils. Suivez le processus d'apprentissage pour chaque appareil que vous souhaitez ajouter.

Comment changer les piles de la télécommande ?

Pour changer les piles, ouvrez le compartiment à l'arrière de la télécommande et remplacez les anciennes piles par des neuves du même type (généralement AAA).

La télécommande fonctionne à une distance limitée, que faire ?

Assurez-vous que la télécommande est dans la portée de l'appareil et qu'il n'y a pas d'obstacles. Si le problème persiste, essayez de remplacer les piles.

Comment savoir si la télécommande est en mode d'apprentissage ?

Lorsque la télécommande est en mode d'apprentissage, le voyant LED clignote. Suivez les étapes du manuel pour entrer et sortir du mode d'apprentissage.

Est-ce que la MARMITEK Invisible Control 6 est compatible avec tous les appareils ?

La MARMITEK Invisible Control 6 est généralement compatible avec la plupart des appareils infrarouges, mais certains appareils spécifiques peuvent ne pas être pris en charge. Consultez le manuel pour plus de détails.

MODE D'EMPLOI Invisible Control 6 MARMITEK

• Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou pres d'une baigmoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrémentées ou à des sources de lumières tropfortes.
• Toute utilisation impropre, toute modification ou réparation effectuee vous-même annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'uneutilisation impropre du produit ou d'une utilisation autre que celle pour laquelle leproduit est destiné. Marmitek n'accepte aucune responsabilité pour dommageconsequent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être range hors de la portée des enfants.
• Ne jamais ouvrir le produit (excepté le compartment des piles): Les apparèils peuvent comprendre des composants dont la tension est mortelles. Les réparations ou l'entretien ne doivent être effectués que par des personnes compétentes.
• Brancher l'adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification. Ne jamais brancher un adaptateur secteur lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

1. INTRODUCTION

Félicitations pour l'achat de l'Invisible Control6™! L'Invisible Control6™ permet l'extension des signaux IR (infrarouges) de votre propre télécommande. L'Invisible Control6™ permet de commander votre équipement AV tandis que celui-ci est installé dans une armoire fermée, ou situé hors de vue.

Les produits Marmitek sont fabriqués avec un grand soin et sont de grande qualité. Veuillez parcourir ce manuel attentivement et suivre les instructions pour bénéficier des possibilités de ce produit de façon optimale.

2. CONTENU DE L'EMBALLAGE

1 Récepteur IR + bande adhésive
1 Module IR + bande adhésive
2 Câbles d'extension IR avec 3 LEDs IR
1 Adaptateur secteur
1 Manuel d'utilisation

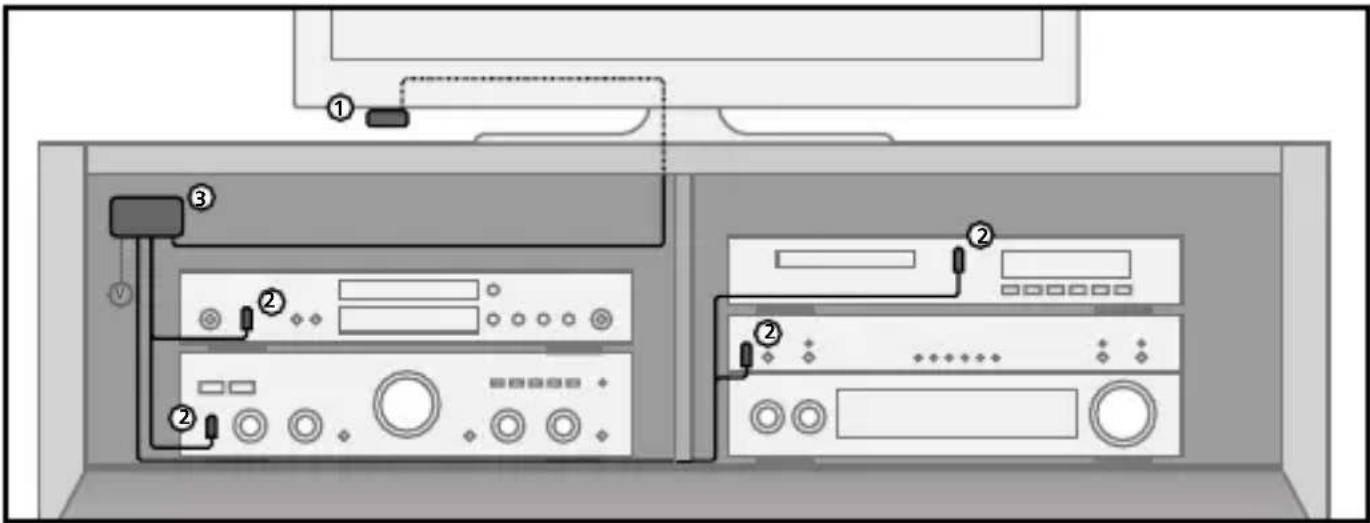

3. COMMENT CA MARCHE?

Placez votre apparéil AV dans un meuble fermé ou dans un meuble TV. Le récepteur IR (1) doit être installé en vue de votre propre télécommande. Collez les LEDs IR (2) sur la face avant de vos apparéils AV et dissimULEZ soigneusement le module IR principal (3).

Dirigez la télécommande vers le petit récepteur IR afin d'envoyer (par le biais du module IR) l'ordre souhaité vers les LEDs IR. Ces dernières transmettront directement cet ordre infrarouge à vos apparecs AV.

4. INSTALLATION

Pour vérifier le bon fonctionnement du système il est conseilé de tester au préalable la disposition comme vous l'avez prévue. A cet effet connectez tout, comme décrit cédssous, mais ne fixez pas définitivement les composants.

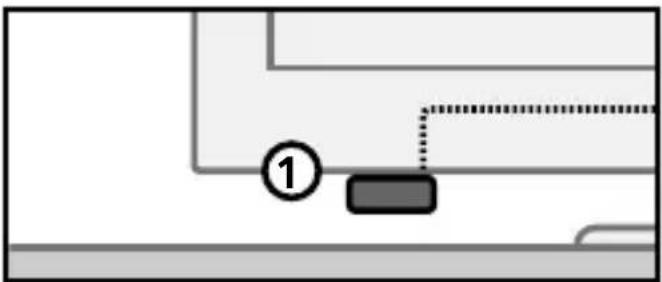

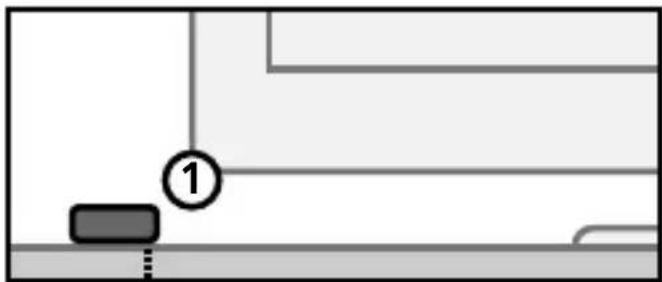

4.1 INSTALLATION DU RÉCEPTEUR IR

Placez le minuscule Récepteur IR (1) de l'Invisible Control6™ de telle sorte qu'il soit en vue de votre télécommande (infrarouge) et qu'il puisse receivevoir les ordres transmis (max. 10 mètres).

• L'emplacement le plus logique pour installer votre Récepteur IR est par exemple sur le meuble dans lequel les apparciels AV sont placés ou a proximé du téléviseur.
• Grace à l'encôche dans le boîtier à l'arrière du Récepteur IR vous pouvez faire passer le cable par dessous ou sur la face arrière, ce qui permet de dissimuler facilement le cable.

• En utilisant la bande adhésive fournie le Récopeur IR peut être place pratiquement n'importe où.

• Faites des essais pour repérer la position exacte avant de coller définitivement le récepteur IR.

Attention! La bande adhéensive peut provoquer une décoloration de certaines surfaces ou laisser des résidus de colle lorsqu'on l'enlève.

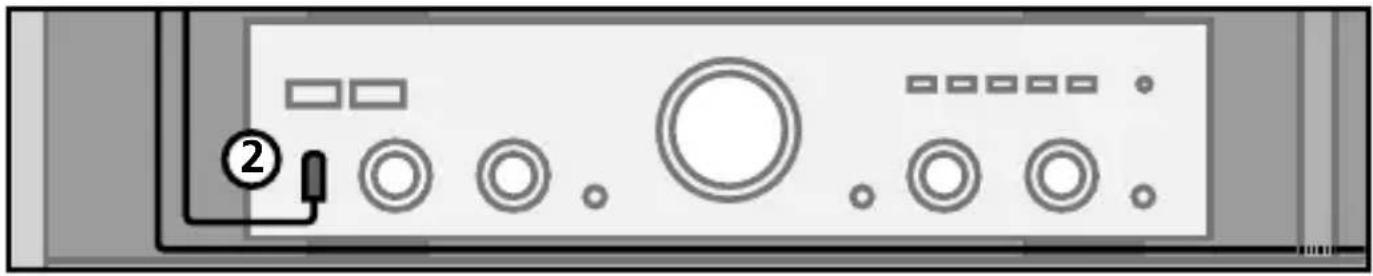

4.2 INSTALLATION DU CABLE D'EXTENSION IR LED

Placez correctement les LEDs du cable d'extension IR (2) sur la fenêtre IR (capteur infrarouge) des apparciels AV que vous souhaitez commander.

• Assurez-vous que les LEDs du cable d'extension IR soient collés exactement sur le capteur infrarouge de l'appareil AV (sur certains appareils cela doit être très précis). Pour trouver facilement la position exacte, éclairez la face avant avec une lampe de poche et cherchez la fenêtre du capteur IR.
• Tous les LEDs IR sont dotés d'un film auto-adhésif qui permet de les fixer sur la fenêtre IR de votre apparéil A/V.
• Testez au préalable la position et le fonctionnement des LEDs IR avant de les coller définitivement sur la fenêtre IR de votre apparéil AV.
• Si vous n'utilise qu'un ou deux des 3 LEDs, laissez les autres LEDs IR inutilisés. N'enlevez jamais ces derniers du Câble d'extension!

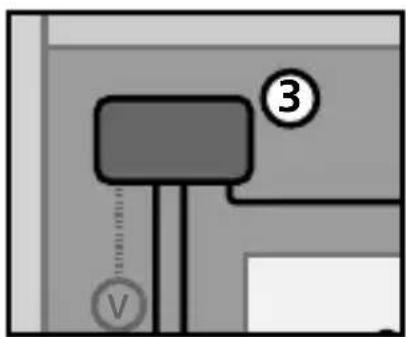

4.3 INSTALLATION DU MODULE IR

Placez le Module IR (3) dans un endroit accessible derrière ou a cotoé de vos appareils AV et à proximé d'une prise électrique.

• Tenez compte de la longueur du cable des LEDs IR et du Récepteur IR.
• Assurez-vous que les prises restent accessibles et que levoyant "IR data" (données IR) soit visible pour le contrôle du bon fonctionnement.
• En utilisant la bande adhésive fournie il peut être place pratiquement n'importe où.

4.4 Connexion DU MODULE IR

1. Connectez les Câbles d'extension IR installés (avec les 3 LEDs IR) sur la prise "IR OUT" du Module IR.
2. Connectez le Câble du Récepteur IR installé sur la prise "IR IN" du Module IR.
3. Connectez l'adaptateur secteur USB sur la prise "POWER" (Alimentation) du Module IR et branchez-le sur une prise électrique.
4. Si l'Invisible Control6™ est correctement connecté levoyant "IR data" (données IR) sur le Module IR clignote lorsque vous appuyez sur une touche de la télécommande (infrarouge) et que vous la dirigez vers le Récepteur IR.
5. Fermez les portes de votre meuble et évitez que vos apparèils AV poussent receivevoir directement un ordre infrarouge de la télécommande, cela pourrait en effet cause des problèmes de commande.
6. Vous pouvez maintainant commander vos apparèils A/V par le biais de l'Invisible Control6™ à travers les portes fermées d'un meuble !

5. FOIRE AUX QUESTIONS

L'appareil AV ne réagit pas aux signaux de ma télécommande.

Respectez les instructions suivantes :

• Le Récepteur IR a une sensibilité de réception d'environ 10 mètres pour un angle d'ouverture de 60 degrès. La portée dépend également de la télécommande utilisé.
• Si levoyant "IR data" (données IR) reste allumé continuèlement, il se peut que le Récipeur IR soit évientuèlement perturbé par un signal d'interférence infrarouge. Essayez de placer le Récipeur IR de telle sorte qu'il soit le moins possible perturbé par d'eventuelles sources d'interférence telles que la lumière directe du soleil, les Téléviseurs à Écran Plat (LCD, Plasma, LED), les lampes fluorescentes ou les ampôules basse consommation.
• Le Récopteur IR n'est pas compatible avec certains appareils et modèles qui utilisent des fréquences IR plus élevées tels que p.ex. Bang&Olufsen (B&O).

• Assurez-vous que le Récepteur IR et le cable d'extension IR soient correctement connectés et qu'ils soient enchichés fermement.
  Assurez-vous que les LEDs du cable d'extension IR soient collés exactement sur le capteur infrarouge de l'appareil AV, cela doit être très précis. Pour trouver facilement la position exacte, éclairez avec une lampe de poche.

• Certaines fenêtres IR de set-top boxes (décodeurs TV) et de décodeurs satellites sont extrémement sensibles et peuvent facilement être surchargees. Ces appearances reçoivent alors trop de rayons infrarouges et ne fonctionnent pas ou très mal. Déplacez la LED IR de telle sorte que la fenêtre IR recoive moins de lumière infrarouge.

Vouaves des questions pour lesquelles you ne trouvez pas de reponse ci-dessus? Visitez le site www.marmitek.com

6. CARACTERISTIQUES TECHNIQUES

Module IR

Alimentation "POWER" (PUISSANCE): 100-240VAC 50/60Hz, mini USB (fournie)

Raccordement IR LED's: 2x 2.5mm fiche jack (mono).

Raccordement Récépteur IR: 1x 3.5mm fiche jack (mono).

Dimensions: 80 × 43 × 19 ~mm

Récepteur IR

Fréquence: 30-60 KHz.

Portee IR: ± 10 metres.

Longueur de cables: 3 mètres

Angle de réception IR: 60^ (+30^ / -30^ depuis le centre).

Dimensions block récepteur: 15 × 13 × 11 ~mm .

Cable de rallonge IR

IR LED's: 2x Cables d'extension IR avec 3 LEDs IR

Longueur de cables: 1 - 2 metres

Informations environnementales pour les clients de l'Union européenne

La directive européenne 2002/96/CE exige que l'équipment sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures menagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des menages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique oulectronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le recyclage en bonne et due forme

ont pour but de lutter contre I'impact nefaste potentiel de ce type de produits sur I'environnement et la sanfe publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou I'endroit où vous avez acheté le produit.

AVISOS DE SEGURIDAD

Par la presente Marmitek BV déclare que l'appareil INVISIBLE CONTROL6™ est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directives:

Directive 2004/108/ce du parlement europeen et du conseil du 15 décembre 2004 relative au rapprochement des législations des Etats membres concernant la compatibilité electromagnétique

Directive 2006/95/CE du Parlement européen et du Conseil du 12 décembre 2006 concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension

Directive 2002/95/CE du Parlement européen et du Conseil du 27 janvier 2003 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques

Reglement (CE) no 278/2009 de la Commission du 6 avril 2009 portant application de la directive 2005/32/CE du Parlement européen et du Conseil en ce qui concerne les exigences d'écoconception relatives à la consommation d'électricité hors charge et au rendement moyen en mode actif des sources d'alimentation externes
