BEDIENUNGSANLEITUNG Invisible Control 6 MARMITEK

GEBRAUCHSANLEITUNG 9

GUIDE UTILISATEUR 15

MODO DE EMPLEO 21

MANUALE D'ISTRUZIONI 27

Feed POWER: 100-240VAC 50/60Hz, mini USB (supplied).

IR LEDs connections: 2 × 2.5 ~mm jack (mono).

IR Receiver connection: 1 × 3.5 ~mm jack (mono)

Dimensions: 80 × 43 × 19 ~mm

IR receiver

Frequency range: 30-60 KHz.

IR reception range: ± 10 metres.

• Um Kurzschluss vorzubeugen, diesen Produktitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht geben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen (ausgen.des Batteriefachs): Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung stehen. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter an, wenn diese beschadigt sind. In diesen Fall erhmen Sie Kontakt mit ihrem Lieferanten auf.

1. EINFUHRUNG

Herzlichen Glückwunsch mit dem Erwerb des Invisible Control™! Mit dem Invisible Control™ können Sie die IR Signale (Infrarot) ihrer eigenen Fernbedienung verlangern. Der Invisible Control™ ermöglich es Ihnen, ihre gesamten, in Schranken untergebrachten oder außer Sichte weite stehenden, Audio-Videogeräte zu bedieren. Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher Qualität. Lesen Sie diese Anleitungitte sorgfältig durch und befolgen Sie die Anweisungen, um die Möglichkeit eines Produktions optimal nutzen zu konnen.

2. VERPACKUNGsinhalt

1x IR Empfänger + Klebestreifen
1x IR Modul + Klebestreifen
2x IR Veränderungskabel mit 3 IR LED
1x Speisungsadapter
1x Gebrauchsanleitung

3. WIE FUNKTIERT ES?

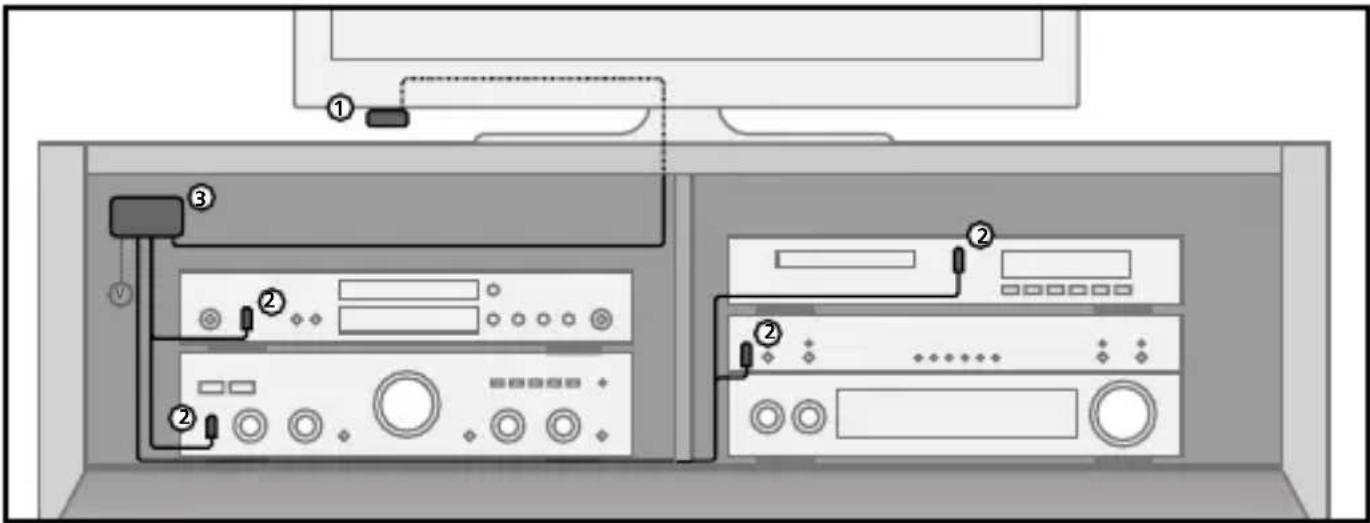

Stellen Sie ihre A/V Geräte in einem geschlossenen Stereoschrank oder TV Lowboard auf. Der IR Empfänger (1) muss in Sichteweite ihrer eigenen Fernbedienung installiert werden. Kleben Sie die IR LED's (2) auf die Frontseite ihrer A/V Geräte und stellen Sie das IR Hauptmodul (3) unsichtbar auf. Richten Sie die Fernbedienung auf den kleinen IR Empfänger, um den gewünschten Befehl (über das IR Modul) zu den IR LED's zu versenden; diese werden den Infrarot-Befehl dann direkt an ihre A/V Geräte weiterleiten.

4. INSTALLATION

Zur Kontrolle der Betriebsfähigkeit des Systems empfehlen wir, die von Ihnen geplante Aufstellung zunachst auszuprobieren. Schließen Sie dazu alles wie nachstehend beschreiben an, kleben oder schrauben Sie die Komponenten noch nicht fest.

4.1 AUFSTELLUNG DES IR EMPFÄNGERS

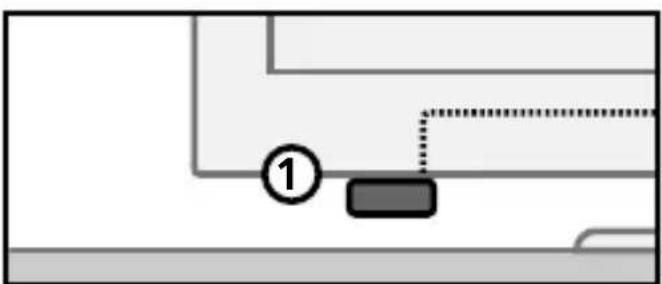

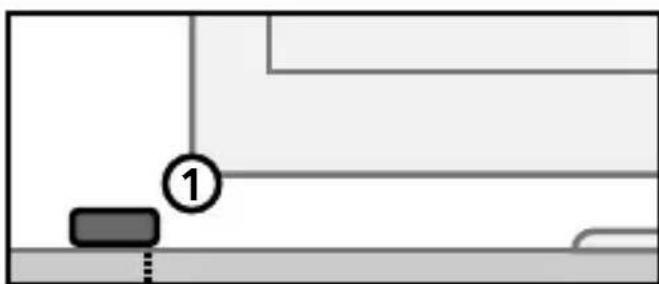

Stellen Sie den äußert kleinen IR Empfänger (1) der Invisible Control™ in Sichtseite Ihrer (Infrarot) Fernbedienung auf, sodass diese die übertragenen Befehle empfangen kann (max. 10 Meter).

• Bester Standort für den IR Empfänger ware beispielsweise auf dem Schrank, in dem sich die AV Geräte befinden oder in Höhe des Fernsehers.

• Um das Kabel unsichtbar zu verlagen, können Sie es aufgrund der Aussparung im Gehäuse an der Rückseite des IR Empfängers durch die Unter- oder Rückseite führen.

• Der anliegende, selbstklebende Streifen ermitteligt Anbringung an nahezu allen Stellen.

• Ermitteln Sie die richtige Stelle, bevor Sie den IR Empfänger definitiv festkleben.

Achtung! Der Klebestreifen kann auf bestimmen Oberflächen eine Verfährung verursichen oder nach Entfernung Klebereste hinterlassen.

4.2 ANBRINGUNG DER IR VERLÄNGERUNGSKABEL LED

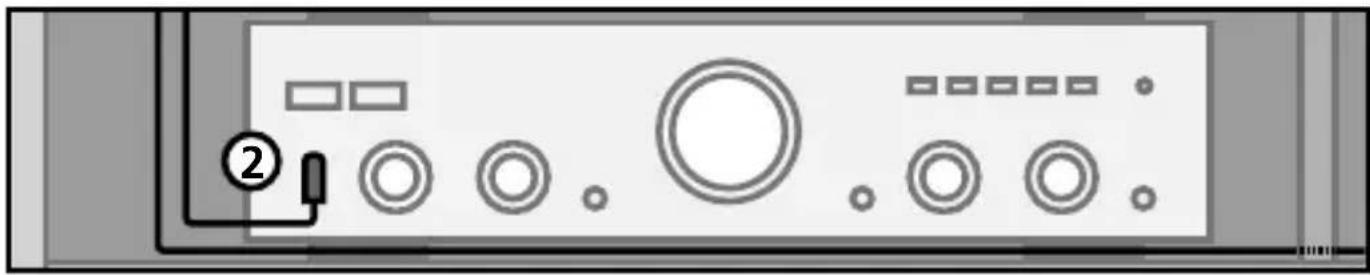

Bringen Sie die LED's (2) des IR Veränderungskabels akkurat auf dem IR Fenster (Infrarotsensor) der zu bedienen A/V Geräte an.

Die LED des IR Veränderungskabels mussen prazise auf den Infrarotsensor des A/ Gerats geklebt werden; das erfordert große Genauigkeit. Sie finden die genaue Position ganz einfach, indem Sie mit einer Taschenlampe auf die Frontseite scheinen und das Fenster des IR Sensors suchen.
- Alle IR LEDs haben eine selbstklebende Folie, womit sie auf die IR Fenster ihrer AV Geräte befestigt werden.
- Testen Sie zunachst die Position und die Betriebsfähigkeit der IR LED, bevor Sie diese definitiv an das IR Fenster Ihres A/V Geräts kleben.
- Benötigen Sie nur eines oder zwei der 3 IR LED, halten Sie die übrige IR LED dann ungebraucht. Entfern den Sie diese niemals vom Verlängerungskabel!

4.3 INSTALLATION DES IR MODULS

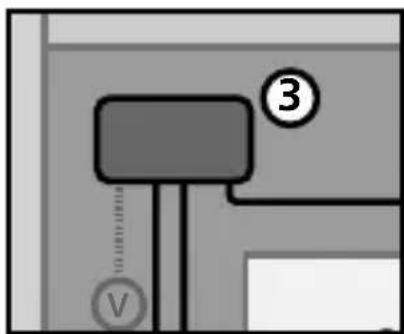

Installieren Sie das IR Modul (3) an einen erreichbaren Ort hinter oder darüber halten ihren A/V Geräten und in Reichweite einer Steckdose.

• Berücksichtigten Sie die Kabellänge der IR LEDs und des IR Empfängers.
• Um die Betriebsfähigkeit überwachen zu konnen, müssen die Anschlüsse zugänglich und die "IR Daten" Leuchte sightbar bleiben.
• Der mitgelieferte selbstklebende Streifen ermitteligt Anbringung an nahezu allen Stellen.

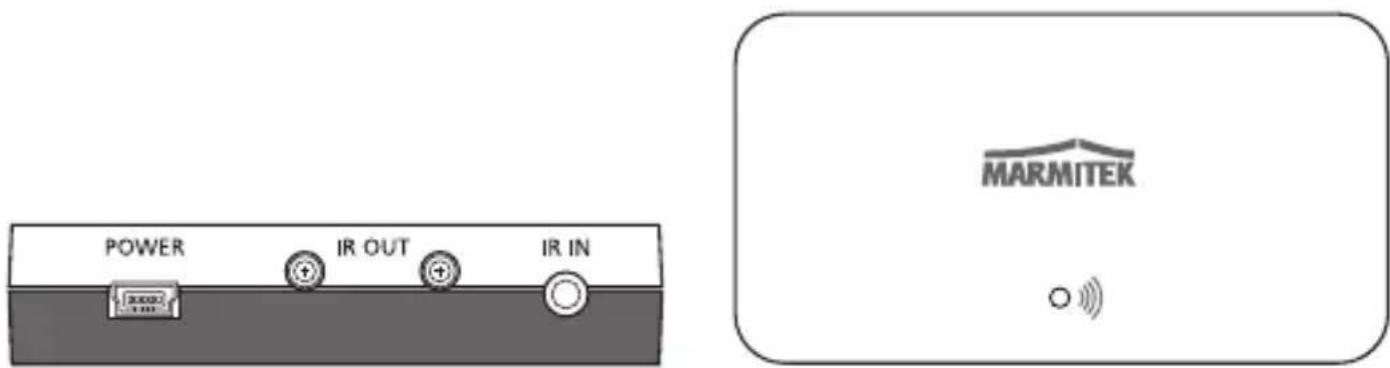

4.4 ANSCHLUSS DES IR MODULS

1. Schließen Sie die installierten IR Veränderungskabel (mit den 3 IR LEDs) an den "IR OUT" Anschluss des IR Moduls an.
2. SchlieBen Sie das installierte IR Empfängerkabel an den "IR IN" Anschluss des IR Moduls an.
3. Schließen Sie den USB Speisungsadapter an den "POWER" Anschluss des IR Moduls an und stecken Sie den Adapter in eine Steckdose.
4. Nach korrektem Anschluss der Invisible Control6™ blinkt die "IR Daten" Leuchte am IR Modul, wenn Sie eine Taste der (Infrarot-Fernbedienung) betätigten und diese darauf auf den IR Empfänger halten.
5. Schließen Sie die Turen Ihres Schranks und verhindern Sie, dass auch die A/V Geräte unmittelbar von der Fernbedienung ein Infrarot-Kommando empfangen können. Das konne namlich zu Bedienungsproblemen führen.
6. Sie können nunmehr ihre AV Geräte über die Invisible Control 6^TM durch geschlossene Schranktüren hindurch bedieren!

5. HÄUGIG GESTELLTE FRAGEN

Die AV Geräte reagieren nicht auf Signale是我的er Fernbedienungen.

Beachten Sie nachstehende Hinweise:

• Der IR Empfänger hat eine Empfangsempfindlichkeit von ca. 10 Metern bei einem 60 Grad Öffnungswinkel. Der Bereich hängt zudem von der verwendenten Fernbedienung ab.
• Leuchtet die "IR Daten" Leuchte am IR Modulfortwährend, dann wird der IR Empfänger möglichwerse durch ein Infrarot Störsignal gestört. Achten Sie bei der Aufstellung des IR Empfängers daraufuf, dass sich zwischen Empfänger und Sender möglichst weniger Störquellen wie direkt einstrahlendes Sonnenlicht, Flachbildfernseher (LCD, Plasma, LED), TL Beleuchtung oder Sparlampen befinden.
• Der IR Empfänger ist mit manchen A/V Geräten und Modellen, die höhere IR Frenzen nutzen, nicht vereinbar, wie z.B. Bang&Olufsen (B&O).

• Prufen Sie, ob der IR-Empfänger und das IR-Veränderungskabel richtig angeschlossen und vollständig eingestöpselt sind.
  Die LED des IR Veränderungskabels mussen prazise auf den Infrarotsensor des A/V Geräts geklebt werden; das erfordert große Genauigkeit. Die.Genau Positionfinden Sie, indem Sie mit einer Taschenlampe daraufuf scheinen.

• Manche IR Fenster von Settop- und Satellit Boxen sind sehr empfindlich. Diese Geräte empfangen bisweilen zu viel Infrarotstrahlung und werden auf Grund dessen nicht oder nur schlecht Funktionieren. Versetzen Sie die IR LED, sodass weniger Infrarotlicht über das IR Fenster einstrahlt.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com

6. TECHNISCHE DATEN

IR Modul

Speisung POWER: 100-240VAC 50/60Hz, mini USB (mit enthalten).

IR LED Anschlüsse: 2x 2,5mm Mini-Jack (Mono).

IR Empfänger Anschluss: 1x 3,5mm Mini-Jack (Mono).

Abmessungen: 80 × 43 × 19 ~mm

IR Empfänger

Frequenzbereich: 30-60 KHz.

IR Empfangsbereich: ± 10 Meter.

Kabellange: 3

IR Empfangswinkel: 60^ (+30^ / - 30^ ab Center).

Abmessung Empfangsblock: 15 × 13 × 11 ~mm .

IR Verlängerungskabel

IR LED 2x IR Verlängerungskabel mit 3 IR LED

Kabellange: 1 - 2 Meter

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit thisem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist daraufhin, dass das Produkt von regularem Haushaltmull getrennt entsorgt werden sollen. Es liegt in ihrer Verantwortung, these Gerät und andere elektrische und elektronische Geräte über die davon zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmen Sammelstellen zu

entsorgen. Ordnungsgemäß Entsorgen und Recyclen tragdt dazu bei, potentielle negative Folgen fur Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgerate benotigen, wenden Sie sichitte an die ortlichen Behörden oder städtischen Entsorgungsdienste oder an den Handler, bei dem Sie das Produkt erworben haben.

AVERTISSEMENTS DE SECURITE

5. VEEL GESTELDE VRAGEN

6. TECHNISCHE GEGEVENS

IR Module

Voeding POWER: 100-240VAC 50/60Hz, mini USB adapter (bijgeleverd)

IR ontvangst bereik: ± 10 Meter

Kabelengte: 3

IR ontvangst hoek: 60^ (+30^ / - 30^ vanaf center)

Afmeting ontvanger blokje: 15 × 30 × 11 ~mm

IR Verlngkabel

IR LED's 2x IR Verlengkabel met 3 IR LED's

Kabel lenght: 1 - 2 meter

Hiermit erklart Marmitek BV die Übereinstimmung des Gerätes INVISIBLE CONTROL6™ den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 2004/108/eg des europäischen parlaments und des rates vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit

Richtlinie 2006/95/EG des Europäischen Parlaments und des Rates vom 12. Dezember 2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen

Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten

Verordnung (EG) Nr. 278/2009 der Kommission vom 6. April 2009 zur Durchführung der Richtlinie 2005/32/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Okodesign-Anforderungen an die Leistungsaufnahme externe Netzeleith bei Nulllast sowie ihre durchschnittliche Effizienz im Betrieb
