GEBRUIKSAANWIJZING Invisible Control 6 MARMITEK

GEBRUKSAANWIJZING 33

SAFETYWARNINGS

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten Niet bloot aan regen of vocht. Niet naast of vlak bij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systemeien Niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties,kommen alle garantiebepalingen te verrallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.
• Dit product is geen speelgoed. Buiten bereik van kinderen houden.
• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontrolererd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.

1. INTRODUCTION

Gefeliciteerd met de aankoop van de Invisible Control6™! Met de Invisible Control6™ kut u de IR (infrarood) signalen van uw eigien afstandsbediening verlengen. De Invisible Control6™ kaakt het möglichk om uw AV apparatuur te bedieren verwijl deze in een gesloten kast staat of als uw apparatuuruit het zich staat.

De producten van Marmitek worden met grote zorgvuldigheid gemaakt en+zijn van hoge kwaliteit. Leest u a.u.b. deze handleiding nauwlettend door en volg de instructies om optimaal te genieten van de möglichkheden van dit product.

2. INHOUD VAN DE VERPAKKING

1x IR Ontvanger + plak strip
1x IR Module + plak strip
2x IR Verlengkabel met 3 IR LED's
1x Voedingsadapter
1x Gebruiksaanwijzing

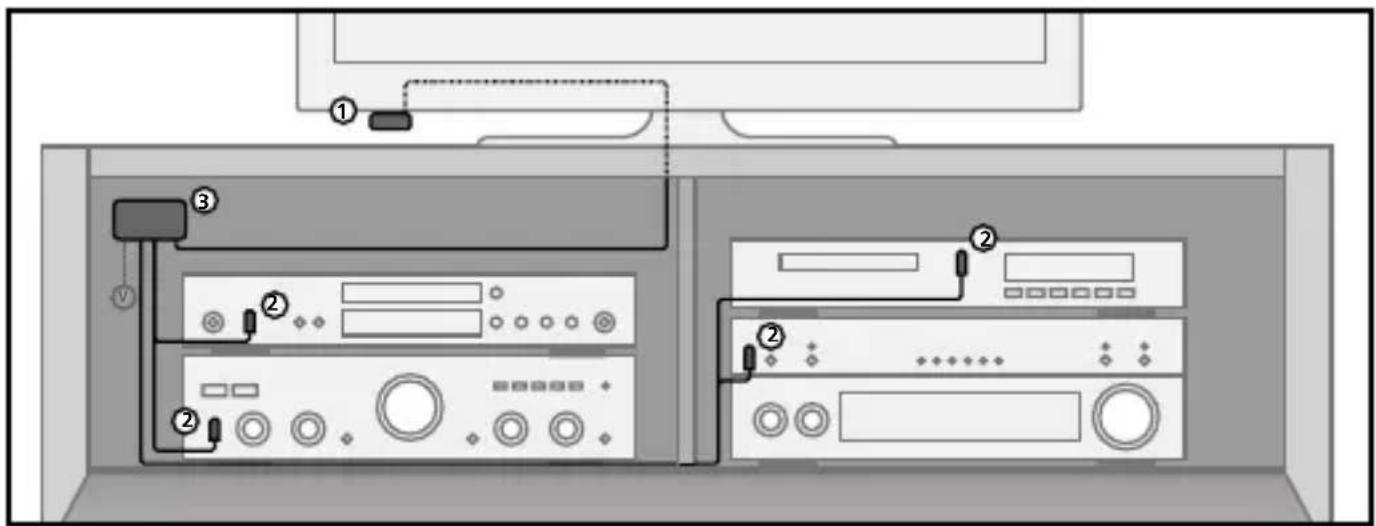

3. HOE WERKT DE INVISIBLE CONTROL6™

Plaats uw A/V apparatuur in een gesloten kastje of TV meubel. De IR ontvanger (1) dient in het zicht van uw eigien afstandsbediening geinstalleerd te worden. Plak de IR LED's (2) op het voorpaneel van uw A/V apparatuur en werk de IR hoofd module (3) netjes weg. Richt de afstandsbediening op dekleine IR ontvanger om het gewenste commando (via de IR module) maar de IR LED's te sturen,.Deze zullen dit infrarood commando direct doorgeven aan de A/V apparatuur.

4. INSTALLATIE

Ter contrôle van de goede werkung van het system is het raadzaam om de opstelling zoals u die hebt gepland eerst te testen. Sluit hiervoor alles aan zoals hieronder omschreiben maar plank de componenten nog Niet definitief vast.

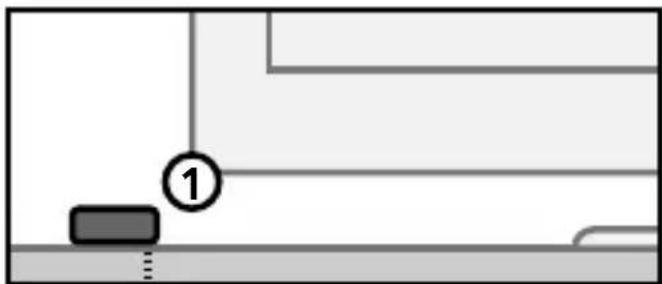

4.1 Plaatsing van de IR Ontvanger

Plaats de zeerkleine IR Ontvanger (1) van de Invisible Control6™ zo dat deze zichtbaar is voor uw (infrarood) afstandsbediening zodayat deze de verzonden commando's kan ontvangen (max. 10 meter).

• De meest logische plaats voor de IR Ontvanger is bijvoorbeeld op het kastje waarin de AV apparatuur zich bevind of in de buurt van de TV.
• Door de uitsparing in de behuizing op dechyterzijde van De IR Ontvanger kunt u de kabel via de onder- ofchyterzijde geleiden, waardoor de kabel eenvoudig is weg te werken.

• Door de bijgeleverde zichklevende strip te gebruiken isplaatsing vrijwel overal möglichk.

• Experimenteer voor de juisteplaats voordat u de IR ontvanger definitief vastplakt.

Let op! De plankstrip kan op bepaalde oppervlakken verkleuring veroorzaken of bij verwijdering lijmresten darüberlaten.

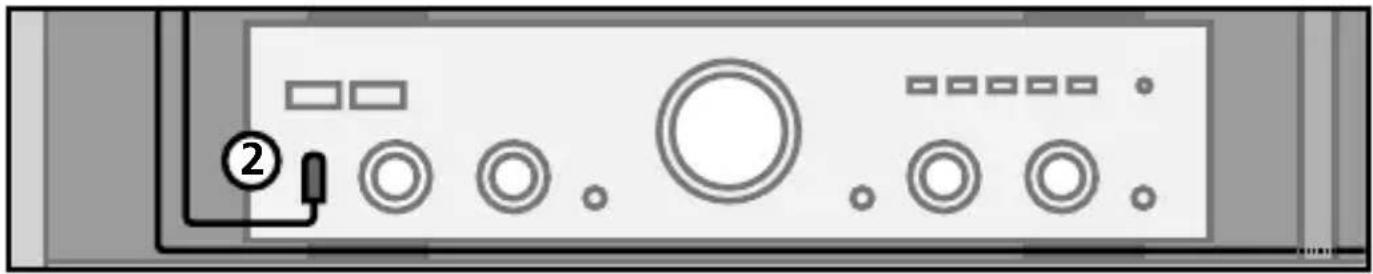

4.2 Plaatsing van de IR Verlengkabel LED

Plaats de LED's van de IR verlangkabel (2) precies op het IR venster (infrarood sensor) van de A/V apparatuur die u wilt bedieren.

• Zorg ervoor dat de LED's van de IR verlengkabel precies op de infrarood sensor van het A/V apparatusaat worden geplakt (bij sommige apparatuur komt dit zeer precies). De exacte positie kunt u eenvoudig vinden door met een zaklamp op het voorpaneel te schijnen en maar het venster van de IR sensor te zoeken.
• Alle IR LED's bevatten een zichklevende folie waarmee ze op het IR venster van uw AV apparaat worden bevestigd.
• Test eerst de positie en de werkung van de IR LED's voordat u ze definitief vastplakt op het IR venster van uw A/V apparatus.
• Gebruikt u maar een of twee van de 3 LED's, LAST dan de overige IR LED ongebruikt. Verwijder deze nooit van de Verlengkabel!!

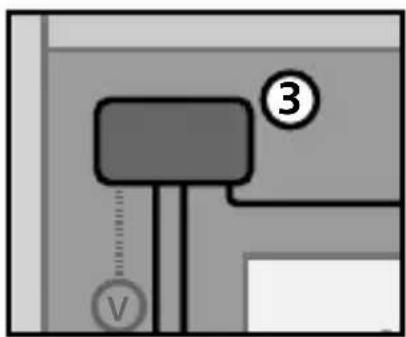

4.3 Plaatsing van de IR Module

Plaats de IR Module (3) op een bereikbare plaatschyter of naast uw AV apparaten, en in de buurt van een stopcontact.

• Houd rekening met de draadlengte van de IR LED's en de IR Ontvanger.
• Let er op dat de aansluitingen toegankelijk blijven en dat het "IR data" lampje zichtaar blijft als contrôle voor een juiste werkung.
• Door de bijgeleverde zichklevende strip isplaatsing vrijwel overal möglichk.

4.4 Aansluiten van de IR Module

1. Sluit de geinstalleerde IR Verlngkabels (met de 3 IR LED's) aan op "IR OUT" aansluiting van de IR Module.
2. Sluit de geinstalleerde IR Ontvangerkabel aan op "IR IN" aansluiting van de IR Module.
3. Sluit de USB voedingsadapter aan op de "POWER" aansluiting van de IR Module en plug.Deze in een stopcontact.
4. Als de Invisible Control6™ juist is aangesloten dan knippert het lampje op de IR Module als u een knop van de (infrarood) afstandsbediening in drukt en deze op de IR Ontvanger richt.
5. Sluit de deurtjes van uw kastje en Voorkom dat de A/V apparatuur ook direct van de afstandsbediening een infrarood commando+kunnen ontvangen, dit kan namelijk tot bedieningsproblemen leiden.
6. U=knt nu uw AV apparatuur bedieren via de Invisible Control6TM door gesloten kast deurtjes—heen!

De AV apparatuur reageert nicht op signalen vanIRSTsbedieningen. Neem de volgende aanwijzingen in acht:

• De IR Ontvanger heeft een ontvangstgevoeligheid van ongeveer 10 meter bij een openingshoek van 60 graden. Bereik is ook afhankelijk van de gebruekte afstandsbediening.
• Indien het lampje op de IR Module continue brandt worden de IR Ontvanger möglichk verstoord door een infrarood stoorsignaal. Probeer de IR Ontvanger zodanig teplaatsen dat deze zo min möglichk last heeft van mogelijk storingsbronnen zoals direct invalidend zonlicht, Flat Screen TV's (LCD, Plasma, LED), TL verlichting of Spaarlampen.
• De IR Ontvanger werkt nicht samen met sommige A/V apparaten en modellen die gebruik make van hogere IR frequencies zoals bv. Bang&Olufsen (B&O).
• Zorg ervoor dat de IR ontvanger en de IR verlangkabel op de juiste manier+zijn aangesloten en dat deze volledig ingeplugd zich.

• Zorg ervoor dat de LED's van de IR verlangkabel precies op de infrarood sensor van het AV apparatusaat geplakt zich, dit komt zeer precies. De exacte positie kunt u eenvoudig vinden door er met een zaklamp op te schijnen.

• Sommige IR vensters van settop en satelliet boxen+zijn zeer gevoelig en eenvoudig te oversturen. Deze apparaten ontvangen dan te veel infrarood straling en zullen daardoor Niet of slecht werken. Verplaats de IR LED zodat er minder infraroodlicht via het IR venster ontvangen worden.

Heeft u vragen die hierboven nicht beantwoord worden? Kijk dan op www.marmitek.com.

IR LED's aansluitingen: 2x 2.5mm jack (mono)

IR Ontvanger aansluiting: 1x 3.5mm jack (mono)

Afmetingen: 80 × 43 × 19 ~mm

IR ontvanger

Frequentie bereik: 30-60 KHz

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbol op het product of de verpakking, Niet mag worden ingezameld met Niet-gescheden huishoudelijk afval. Dit symbol geeft aan dat het product apart要去en ingezameld. U bent zich verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de waarvoord de landelijk ofplaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recyclung van deze apparatuur voorkomt möglichke negatieve

gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met deplaatselijke autoriteiten of afvalverwerkingdienst, of met de winkel waar u het product hebt aangeschaft.

Bij deze verkaart Marmitek BV, dat deze INVISIBLE CONTROL6™ voldoet aan de essentièle eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlij 2004/108/eg van het europees parlement en de raad van 15 december 2004 betreffende de onderlinge aanpassing van de wetgevingen van de lidstates inzake elektromagnetische compatibiliteit

Richtlij 2006/95/EG van het Europees Parlement en de Raad van 12December 2006 betreffende de onderlinge aanpassing van de wettelijkke voorschriften der lidsten inzake elektrisch materiaal bestend voor gebruik binnen bepaalde spanningsgrenzen

Richtlij 2002/95/EG van het Europees Parlement en de Raad van 27 januari 2003 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur

Verordening (EG) Nr. 278/2009 van de Commissie van 6 april 2009 houdende tenuitvoerlegging van Richtlijn 2005/32/EG van het Europees Parlement en de Raad, wat betreft voerschriften inzake ecologisch ontwerp voor het elektrisch opgenomen vermogen van exter stroomvoorzieningen in Niet-belaste toestand en de gemiddele actieve officiencie van exter stroormvoorzieningen
