MANUALE UTENTE Invisible Control 6 MARMITEK

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti delsystema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualiasi garanzia. Marmitek declina agli responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作. Marmitek declina agli responsabilità per danni consequences al ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
• Non après mai il prodotto (vano batteria escluso): L'apparecchio può contener componenti la cui tensione è estremamente pericolosa. Lasciarefare riparazioni o modifiche esclusivamente a personale esperto.
• Alimentatore: Collegare l'alimentatore alla presa di corrente solamente dopo avere controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetto. Nonutilizzare mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.

1. INTRODUZIONE

Congratulations per l'acquisto di Invisible Control 6^TM! Con Invisible Control 6^TM potete ampliare i segnali infrarossi (IR) del vosto telecomando. Grazie a Invisible Control 6^TM potrete controllare il vosto impianto audio/videoanche se collocato in un armadio chiuso o fuori vista.

I prodotti di Marmitek sono fabbricati con la massima cura e sono di alta qualità. Vi reghiamo

di leggere attendamente quello manuale e seguite le istruzioni per sfruttare tutte le possibilità di quello prodotto.

2. CONTENUTO DELL'IMBALLAGGIO

1x ricevitore IR ^+ striscia adesiva
1x modulo IR + striscia adesiva
2x cavo di prolunga IR con 3 LED IR
1x adattore di alimentazione
1x istruzioni per l'uso

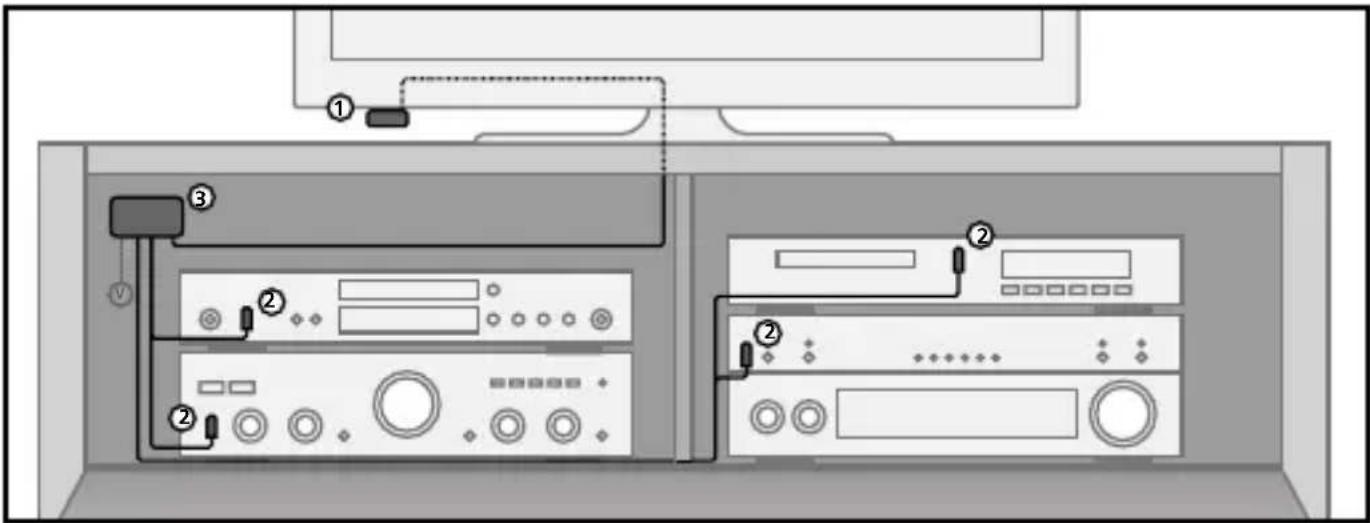

3. COME FUNZIONA?

Collocare le apparecchiature A/V in un armadio o mobile per TV chiuso. Si deve installare il ricevitore IR (1) in vista del proprio telecomando. Incollare i LED IR (2) sul pannello frontale delle apparecchiature A/V e mettere fuori alla vista il modulo principale IR (3). Puntare il telecomando verso il piccolo ricevitore IR per inviare il lavoro desiderato (tramite il modulo IR) ai LED IR; quosti trasferiranno direttamente il lavoro ad infrarossi alle apparecchiature A/V.

4. INSTALLAZIONE

Per controllare il buon funzionamento delsystema si raccomanda di prima testare il vostoystema pianificato. A tal scopo si deve collegare tutto come descrizione qui sotto, ma i componenti non devono più essere incollati definitivamente.

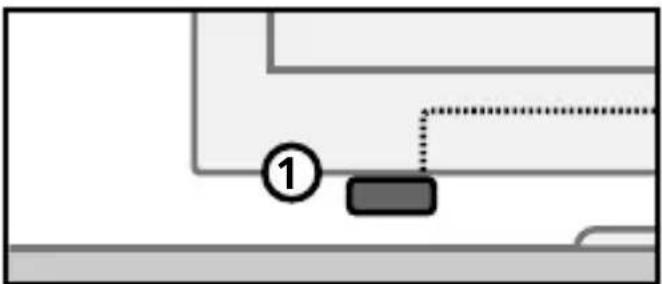

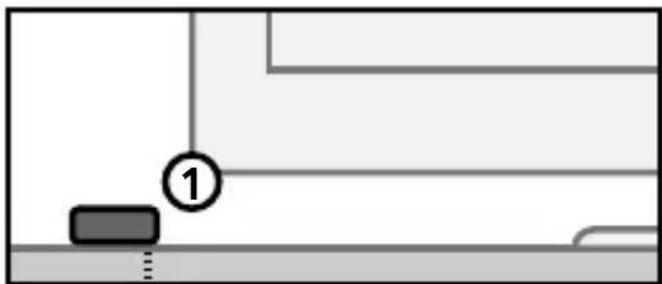

4.1 COLLOCAMENTO DEL RICEVITORE IR

Collocare il ricevitore IR (1) di dimensioni minime dell' Invisible Control 6^TM cosicché sare visible per il vosto telecomando (ad infrarossi), che in tal modo potrè ricevere i comandi (max. 10 metri).

• Ilippo più logico per il ricevitore IR è per esempio sull'armadio in cui si trovano le apparecchiature AV o vicino al TV.
• Grazie allo spazio vuoto nell'alloggiamento sul retro del ricevitore IR è possibile condurre il cavo via il lato inferiore o posteriori e posizionare fuori alla vista il cavo.

• Quando si usa la striscia autoadesiva fornita in dotazione, si può installarlo in quasi agli luogo.

• Prima di incollare in modo definitivo il ricevitore IR, provare il luogo di installment.

Attenzione! La striscia adesiva può causare scoloramenti su determinate superfici o lasciare residui di colla in caso di rimozione.

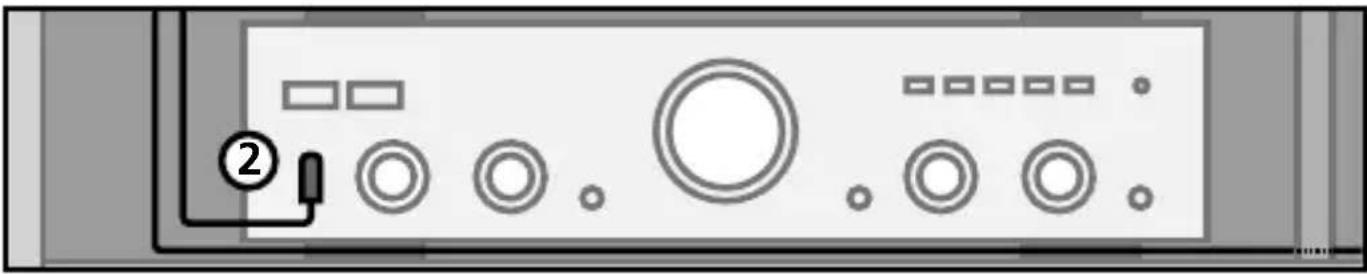

4.2 COLLOCAMENTO DEI LED DEL CAVO DI PROLUNGA IR

Collocare i LED del cavo di prolunga IR (2) esattamente sulla finestra IR (sensore ad infrarossi) delle apparecchiature AV che volete comandare.

• Assicurarsi che i LED del cavo di prolunga IR siano incollati esattamente sul sensore a infrarossi dell'apparecchio A/V (per quale apparecchio richiede precisione). É facile trovare la posizione esatta puntando la luce di una torcia sul pannello frontale e cercando la finestra del sensore IR.
• Tutti i LED IR sono forniti di foglio autoadesivo per incollarli sulla finestra IR del vosto appearecchio AV.
• Provare la posizione ed il funzionamento dei LED IR, prima di incollarli in modo definitivo sulla finestra IR del vosto appearecchio A/V.
• Se si usa solo uno o due dei tre LED IR, non usare gli altri LED IR. Non rimuoverli mai dal cavo di prolunga!

4.3 COLLOCAMENTO DEL MODULO IR

Collocare il modulo IR (3) in un luogo raggiungabile dietro o accanto alle apparecchiature AV e vicino a una presa di corrente.

• Tener conta della lunghezza del cavo dei LED IR e del ricevitore IR.
• Assicurarsi che le connessioni rimangano accessibili e che la spia "IR data" rimanga visibile per il controllo del funzionamento corretto.
• Installazione possibile in quasi agli luogo, grazie alla striscia autoadesiva fornita in dotazione.

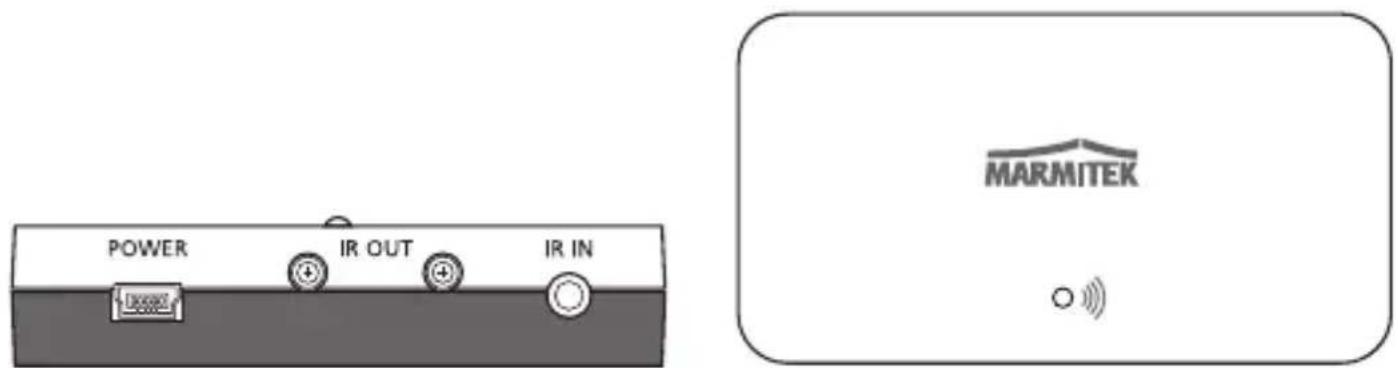

4.4 COLLEGAMENTO DEL MODULO IR

1. Collegare i cavi di prolunga IR (con i 3 LED IR) già installati alla presa "IR OUT" del modulo IR.
2. Collegare il cavo di ricezione IR già installato alla presa "IR IN" del modulo IR.
3. Collegare l'adattatore di alimentazione USB alla presa "POWER" del modulo IR ed infilario in una presa di corrente.
4. Se l'invisible Control6™ è stato collegato in modo corretto lampeggerà la spia "IR data" sul modulo IR quando si preme un taste del telecomando (ad infrarossi) puntandolo verso il ricevitore IR.
5. Chiudere le ante dell'armadio per prevenir che le apparecchiature AV sono anche in grado di ricevere direttamente un dato ad infrarossi dal telecomando; quello cui poto causare problemi di dati.
6. Ora è possibile comandare le apparecchiature A/Vattraverso le ante chiuse, grazie all'Invisible Control6TM!

5. DOMANDE FREQUENTI

Le apparecchiature AV non reagiscono ai segnali dei telecomandi.

Attenersi alle seguenti istruzioni:

• La sensibilità di ricezione del ricevitore IR è di circa 10 metri ad un angolo di 60 gradi. La portata dipendeanche dal telecomando usato.
• Nel caso che la spia "IR data" si accenda continuamente, il ricevitore IR potrà essere disturbato da un segnale ad infrarossi. Cercare di collocare il ricevitore IR in maniera tale che le fonti di disturbo, come la luce solare diretta, i TV a schermo piatto (LCD, plasma, LED), tubi fluorescenti o lampade a risparmio energetico, non diano fastidio.
• Il ricevitore IR non funzione con alcuni apparecchi e modelli AV che usano le frequenze IR più alto, come p.e. Bang&Olufsen (B&O).
• Assicurarsi che il ricevitore IR ed il cavo di prolunga IR siano collegati nel modo giusto e che siano completeness inflati.
• Assicurarsi che i LED del cavo di prolunga IR siano incollati esattamente sul sensore ad infrarossi del dispositivo AV, richiede molta precisione! è facile trovare la posizione esatta illuminandola con una lampadina tascabile.
• Alcune finestre IR dei set-top box e dei box satellitari sono molto sensibili e quindi facili da sovrapilotare. In tal caso queste apparecchiature ricevono una radiazione infrarossa troppo grande e di conseguenza non funzioneranno più o male. Spostare il LED IR in modo tale da ricevere meno luce infrarossaattraverso la finestra IR.

Avete più帐号 che non sono state risposta qui sopra? Vi preghiamo di visitare il nostro site www.marmitek.com

6. CARATTERISTICHE TECNICHE

Modulo a IR

Alimentazione POWER: 100-240VAC 50/60Hz, mini USB (in dotazione).

Connessinoni ai LED a IR: 2x 2,5 mm spina jack (mono).

Connessione al Ricevitore a IR: 1x 3,5 mm spina jack (mono).

Dimensioni: 80 × 43 × 19 ~mm

Ricevitore IR

Range di frequenza: 30-60 KHz.

Range di ricezione IR: ± 10 metri.

Lunghezza del cavo: 3 metri.

Angolo di ricezione IR: 60^ (+30^ / - 30^ dal centro).

Dimensioni del blocco ricevitore: 15 × 30 × 11 ~mm .

Cavo di prolunga a IR

LED a IR

2x cavo di prolunga IR con 3 LED IR

Lunghezza del cavo: 1 - 2 metri.

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo significo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il significo indica che lozzo prodotto non deve essere smaltito insieme ai normali rifi uti domestici. E responsabilità del proprietario smaltire sa questi prodotti si le altre apparecchiature elettriche ed elettroniche mediatinge le specifiche strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire

conseguenze potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

Con ci, Marmitek BV, dichiara che il INVISIBLE CONTROL6™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva:

Direttiva 2004/108/ce del parlamento europeo e del consiglio del 15 dicembre 2004 concennte il rawvincamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica

Direttiva 2006/95/CE del Parliamente europeo e del Consiglio del 12 dicembre 2006 concennte il rawcinamento delle legislazioni degli Stati membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione

Direttiva 2002/95/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche

Regolamento (CE) n. 278/2009 della Commissione del 6 aprile 2009 recante misure di esecuzione della direttiva 2005/32/CE del Parlamento europeo e del Consiglio per quanto riguarda le specifiche di progettazione ecocompatibile relative al consumo di energia elettrica a vuoto e al rendimento medio in modo attivo per gli alimentatori esterni
