GEBRUIKSAANWIJZING IR 100 USB MARMITEK

Informazioni relative all’ambiente per i clienti residenti nell’Unione Europea La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull’imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti domestici. È responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l’ambiente e per la salute dell’essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.IR 100 USB™ 23 NEDERLANDS VEILIGHEIDSWAARSCHUWINGEN x Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken. x Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of sterke lichtbronnen. x Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid. x Dit product is geen speelgoed. Buiten bereik van kinderen houden. x Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel. x Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wanneer deze beschadigd is. Neem in dat geval contact op met uw leverancier.

Gefeliciteerd met uw aankoop van de IR 100 USB™. Met de IR 100 USB™ kunt u de IR (infrarood) signalen van uw eigen afstandsbediening verlengen. De IR 100 USB™ maakt het mogelijk om uw A/V apparatuur te bedienen terwijl deze in een gesloten kast staat of als uw apparatuur uit het zicht staat. De producten van Marmitek worden met grote zorgvuldigheid gemaakt en zijn van hoge kwaliteit. Leest u a.u.b. deze handleiding nauwlettend door en volg de instructies om optimaal te genieten van de mogelijkheden van dit product.

2. INHOUD VAN DE VERPAKKING

1x IR 100 USB™ 1x Gebruiksaanwijzing24 © MARMITEK

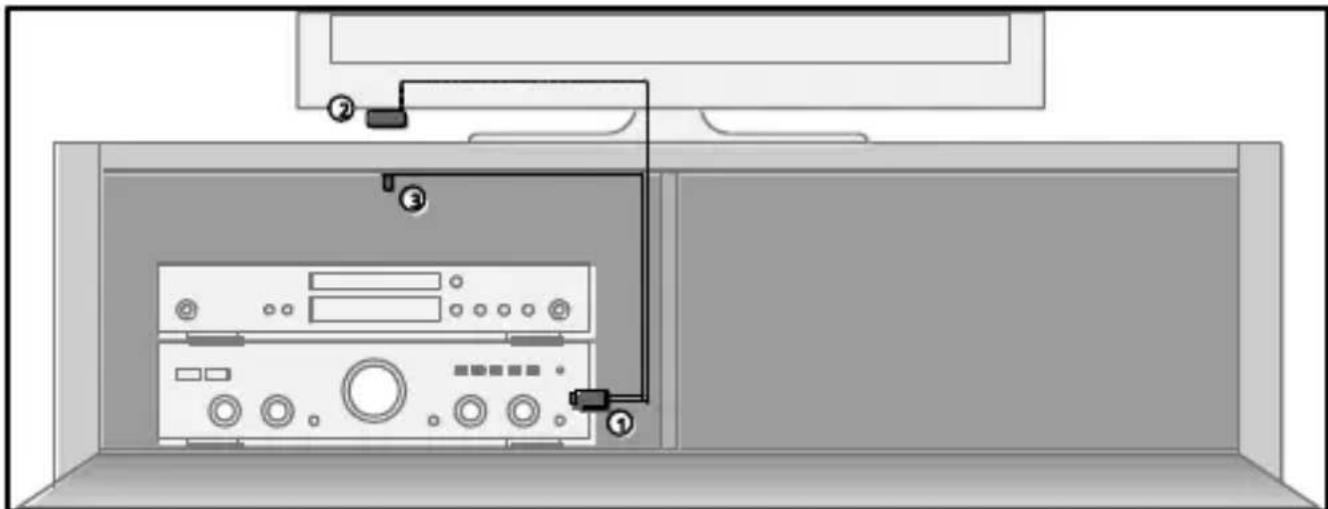

Plaats uw A/V apparatuur in een gesloten kastje of TV meubel. Gebruik één van de USB poorten (1) van uw A/V apparatuur (Digitale TV decoder, Blu-ray speler, Audio installatie) of TV om de IR 100 USB van stroom te voorzien. De IR ontvanger (2) dient in het zicht van uw eigen afstandsbediening geïnstalleerd te worden en plak de IR blaster LED (3) in het kastje. Richt de afstandsbediening op de IR ontvanger en bedien uw apparatuur door kastdeurtjes heen.

Ter controle van de goede werking van het systeem is het raadzaam om de opstelling zoals u die hebt gepland eerst te testen. Sluit hiervoor alles aan zoals hieronder omschreven maar plak de componenten nog niet definitief vast.

Bij de IR 100 USB™ wordt geen voedingsadapter meegeleverd. U kunt het product van stroom voorzien door deze op een vrije USB poort (1) van uw AV apparatuur of TV aan te sluiten. Let daarbij op de volgende eigenschappen: x Niet alle USB poorten zijn actief of leveren voldoende stroom voor een goed werking. x Sommige USB poorten worden uitgeschakeld als u het apparaat uitzet. U kunt dan de IR 100 USB alleen gebruiken als het apparaat aan staat. x Gebruik een universele USB verlengkabel indien u de kabel wilt verlengen. x Gebruik eventueel een universele USB voeding (5VDC, 500mA) indien u geen USB poort van uw apparatuur kunt gebruiken.IR 100 USB™ 25 NEDERLANDS

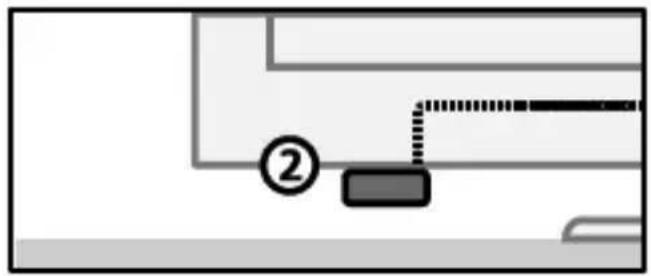

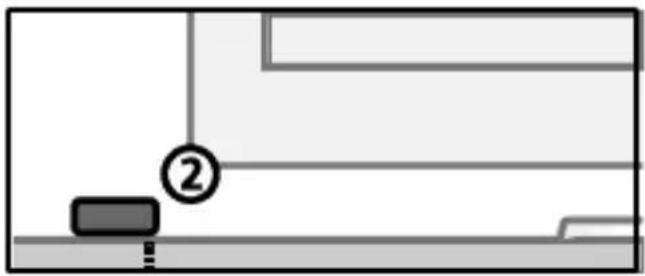

4.2 Plaatsing van de IR Ontvanger

Plaats de zeer kleine IR Ontvanger (2) van de IR 100 USB™ zo dat deze zichtbaar is voor uw (infrarood) afstandsbediening zodat deze de verzonden commando’s kan ontvangen (max. 8 meter). x De meest logische plaats voor de IR Ontvanger is bijvoorbeeld op het kastje waarin de A/V apparatuur zich bevindt of in de buurt van de TV. x Door de bijgeleverde zelfklevende strip te gebruiken is plaatsing vrijwel overal mogelijk. x Experimenteer voor de juiste plaats voordat u de IR ontvanger definitief vastplakt. Let op! De plakstrip kan op bepaalde oppervlakken verkleuring veroorzaken of bij verwijdering lijmresten achterlaten.

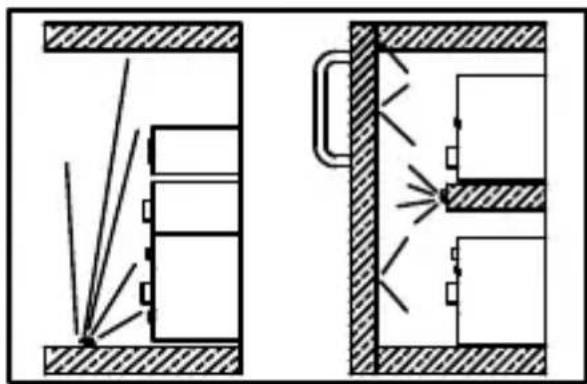

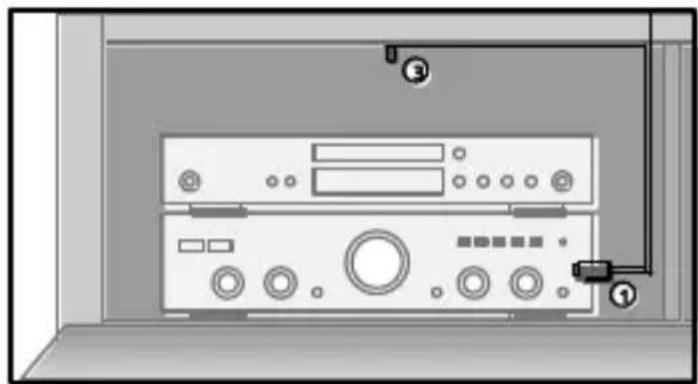

4.3 Plaatsing van de IR blaster LED

Plak de IR blaster LED (3) waar u maar wilt in het kastje of TV meubel om alle A/V apparatuur in hetzelfde compartiment te kunnen bedienen. x Bij een juiste plaatsing kan één blaster LED alle A/V apparatuur bedienen die in hetzelfde compartiment staan. x Of u plaatst de blaster LED op één van de A/V apparaten in het midden van het kastje en de overige apparatuur zal door reflectie van het infrarood signaal ook bediend worden.26 © MARMITEK

5. VEEL GESTELDE VRAGEN

De A/V apparatuur reageert niet op signalen van mijn afstandsbedieningen. Neem de volgende aanwijzingen in acht: x De IR Ontvanger heeft een ontvangstgevoeligheid van ongeveer 8 meter bij een openingshoek van 60 graden. Bereik is ook afhankelijk van de gebruikte afstandsbediening. x Indien het lampje op de IR Ontvanger continue brandt wordt de IR Ontvanger mogelijk verstoord door een infrarood stoorsignaal. Probeer de IR Ontvanger zodanig te plaatsen dat deze zo min mogelijk last heeft van mogelijke storingsbronnen zoals direct invallend zonlicht, Flat Screen TV’s (LCD, Plasma, LED), TL verlichting of spaarlampen. x De IR Ontvanger werkt niet samen met sommige A/V apparaten en modellen die gebruik maken van hogere IR frequenties zoals bv. Bang&Olufsen (B&O). x Zorg ervoor dat de IR ontvanger en de IR blaster verlengkabel op de juiste manier zijn aangesloten en dat deze volledig ingeplugd zijn. Heeft u vragen die hierboven niet beantwoord worden? Kijk dan op www.marmitek.com.

6. TECHNISCHE GEGEVENS

IR 100 USB™ Voeding: USB 5VDC 500mA Frequentie bereik: 30-60 KHz IR ontvangst bereik: ± 8 Meter IR ontvangst hoek: 60º (+30º/-30º vanaf center) Afmeting ontvanger blokje: 15 x 30 x 11 mm IR Verlengkabel IR blaster LED’s 1 x IR Blaster LED IR zendbereik: 2 meter Kabel lengte: 2 x 1 meter Specificaties kunnen wijzigen zonder voorafgaande melding hiervan. Milieu-informatie voor klanten in de Europese Unie De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, niet mag worden ingezameld met niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart moet worden ingezameld. U bent zelf verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de daarvoor door de landelijke of plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijke autoriteiten of afvalverwerkingdienst, of met de winkel waar u het product hebt aangeschaft.IR 100 USB™ 2728 © MARMITEK
