GEBRUIKSAANWIJZING IR Control 10 MARMITEK

2 Veiligheidsinstructies Lees deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat gaat gebruiken en bewaar deze gebruiksaanwijzing om deze indien nodig te kunnen raadplegen.

  • Uitsluitend voor gebruik binnenshuis.
  • Gebruik het product niet in een vochtige omgeving of nabij water.
  • Stel het product niet bloot aan extreem hoge of lage temperaturen, sterke lichtbronnen of direct zonlicht.
  • Dit product is geen speelgoed. Buiten bereik van kinderen houden.
  • Sluit de voedingsadapter pas op het lichtnet aan als u zeker weet dat de netspanning overeenkomt met de waarde op de typeplaatjes.
  • Sluit een voedingsadapter nooit aan wanneer deze beschadigd is. Neem in dat geval contact op met uw leverancier.
  • Haal de voedingsadapter uit het stopcontact wanneer u het apparaat langere tijd niet gebruikt.
  • Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat.
  • Laat reparatie of service alleen over aan deskundig personeel.
  • Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen.
  • Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd.
  • Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid.IR Control 10™

Gefeliciteerd met uw aankoop van de IR Control 10™. Hiermee kunt u de IR (infrarood) signalen van afstandsbedieningen verlengen. De IR Control 10™ maakt het mogelijk om A/V apparaten te bedienen terwijl deze in een gesloten kast staan of wanneer uw A/V apparaten uit het zicht staan.

3.2 Inhoud van de verpakking

1 x IR Module 1 x IR Ontvanger 2 x IR Verlengkabel met twee IR emitter leds 1 x Voedingsadapter 1 x Gebruiksaanwijzing 4 Aan de slag

Plaats uw A/V apparatuur in een gesloten kastje, tv meubel of zelfs in een andere ruimte. De IR ontvanger dient in het zicht van uw eigen afstandsbediening geïnstalleerd te worden. Plak de IR leds op uw A/V apparatuur en werk de IR hoofd module netjes weg. Richt de afstandsbediening op de IR ontvanger om het gewenste commando (via de IR hoofd module) naar de IR leds te sturen, deze zullen dit infrarood commando direct doorgeven aan de A/V apparatuur.

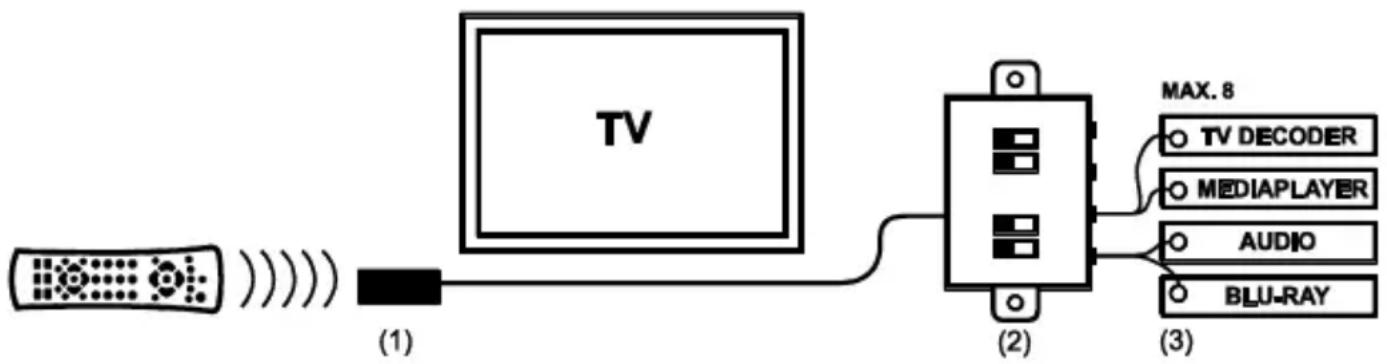

De IR Control 10™ bestaat uit drie hoofd onderdelen;

De IR ontvanger vangt infrarood commando’s op van uw eigen afstandsbediening en stuurt deze door naar de IR Module.

De IR Module ontvangt de infrarood commando’s van de IR ontvanger, verwerkt deze en stuurt ze door naar alle aangesloten IR verlengkabels.

3. IR verlengkabel met twee emitter leds

De IR verlengkabel ontvangt de infrarood commando’s van de IR Module en zet deze via de IR leds om naar infrarood signalen. De IR emitter leds hebben een beperkt bereik en moeten daarom nauwkeurig op het IR venster van het te bedienen A/V apparaat geplakt worden.© MARMITEK

De IR Module is het hoofdonderdeel dat IR ontvangers, voedingsadapter en IR verlengkabels met elkaar verbindt. Om alle mogelijkheden optimaal te kunnen benutten worden hieronder alle aansluitingen van de IR Module uitgelegd.

IR RCVR: standaard IR ingang (3.5mm jack) voor de meegeleverde IR Ontvanger SCHROEFTERMINAL: IR ingang om maximaal 6 IR Ontvangers in parallel aan te sluiten. +12VDC: Rood GND: Zwart STATUS: Geel IR DATA: Wit

12VDC: Voedingsadapter voor de IR Module (meegeleverd), 5VDC/200mA STATUS: Voedingsadapter voor het Status signaal (niet meegeleverd), 5-24VDC of 5- 12VAC

1 – 4: vier mini jack uitgangen voor het aansluiten van IR verlengkabels. EMITTER / BLASTER: iedere uitgang is apart schakelbaar om blaster of emitter leds aan te sluiten.

Ter controle van de goede werking van het systeem is het raadzaam om de opstelling zoals u die hebt gepland eerst te testen. Sluit hiervoor alles aan zoals hieronder omschreven maar plak de componenten nog niet definitief vast.

4.3.1 Plaatsing van de IR Ontvanger

Plaats de zeer kleine IR Ontvanger zo dat deze zichtbaar is voor uw (infrarood) afstandsbediening en de verzonden commando’s kan ontvangen (max. 10 meter). De meest logische plaats voor de IR Ontvanger is bijvoorbeeld op het kastje waarin de A/V apparatuur zich bevindt of in de buurt van de TV. Door de uitsparing in de behuizing op de achterzijde van de IR Ontvanger kunt u de kabel via de onder- of achterzijde geleiden, waardoor de kabel eenvoudig is weg te werken. Door de bijgeleverde zelfklevende strip te gebruiken is plaatsing vrijwel overal mogelijk. Experimenteer voor de juiste plaats voordat u de IR ontvanger definitief vastplakt. Let op! De plakstrip kan op bepaalde oppervlakken verkleuring veroorzaken of bij verwijdering lijmresten achterlaten.IR Control 10™

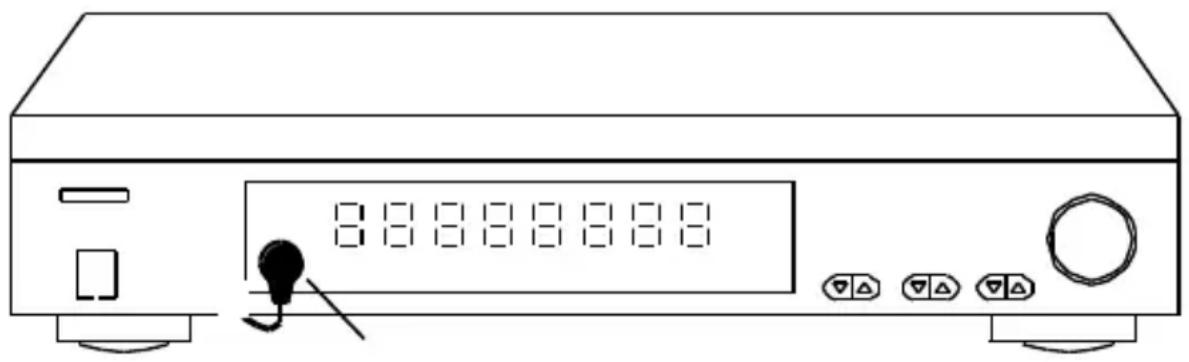

4.3.2 Installatie van de IR Verlengkabel met emitter leds

Plaats de leds van de IR verlengkabel precies op het IR venster (infrarood sensor) van de A/V apparatuur die u wilt bedienen.

Zorg ervoor dat de leds van de IR verlengkabel precies op de infrarood sensor van het A/V apparaat worden geplakt (bij sommige apparatuur komt dit zeer precies). De exacte positie kunt u eenvoudig vinden door met een zaklamp op het voorpaneel te schijnen en naar het venster van de IR sensor te zoeken. Alle IR leds bevatten een zelfklevende folie waarmee ze op het IR venster van uw A/V apparaat worden bevestigd. Test eerst de positie en de werking van de IR leds voordat u ze definitief vastplakt op het IR venster van uw A/V apparaat. Gebruikt u maar één van de twee leds, laat dan de overige IR led ongebruikt. Verwijder deze nooit van de Verlengkabel!

4.3.3 Plaatsing van de IR Module

Plaats de IR Module op een bereikbare plaats achter of naast uw A/V apparaten, en in de buurt van een stopcontact. Houd rekening met de draadlengte van de IR leds en de IR Ontvanger. Let er op dat de aansluitingen voor installatie toegankelijk blijven.

4.3.4 Aansluiten van de IR Module

1. Sluit de geïnstalleerde IR Verlengkabels aan op “IR OUT” aansluiting van de IR

2. Zet uitsluitend de schakelaars van de IR Module in de BLASTER stand als daarop

een IR verlengkabel met één blaster led is aangesloten. Laat in alle andere gevallen de schakelaar in de EMITTER stand staan. LET OP: Een verkeerde keuze tussen deze twee standen kan schade aan de IR leds veroorzaken waardoor deze defect kunnen raken.

3. Sluit de geïnstalleerde IR Ontvangerkabel aan op de “IR RCVR” aansluiting van

4. Sluit de voedingsadapter aan op de “12VDC” aansluiting van de IR Module en

plug deze in een stopcontact.© MARMITEK

4.3.5 Test de werking van het product

1. Als de IR Control 10™ juist is aangesloten dan knippert het lampje op de IR

Ontvanger als u een knop van de (infrarood) afstandsbediening in drukt en deze op de IR Ontvanger richt.

2. Sluit de deurtjes van uw kastje en voorkom dat de A/V apparatuur ook direct van

de afstandsbediening een infrarood commando kunnen ontvangen, dit kan namelijk tot bedieningsproblemen leiden.

3. U kunt nu uw A/V apparatuur bedienen via de IR Control 10™ door gesloten kast

deurtjes heen! Indien de IR Control 10™ niet op juiste manier reageert experimenteer dan met de plaatsing van de IR Ontvanger en/ of IR Verlengkabels (emitter of blaster). Een andere plaatsing kan een beter eindresultaat opleveren.

4.4 Geavanceerde installatie

4.4.1 Meerdere IR Ontvangers aansluiten

Wilt u de A/V apparatuur vanuit meerdere ruimtes kunnen bedienen kunt u tot maximaal 6 IR Ontvangers in parallel aansluiten op de IR Module. Knip daarbij de standaard connector van de IR Ontvanger en sluit deze aan op de schroefterminal van de IR Module (zie paragraaf 4.1).

4.4.2 Kabel lengte van de IR Ontvanger verlengen

Alleen de bekabeling tussen de IR Ontvanger en IR Module kan verlengd worden. De IR kabels met emitter leds kunnen niet verlengd worden. Plaats de IR Module zo dicht mogelijk bij uw A/V apparatuur en verleng de bekabeling tussen de IR Ontvanger en IR Module indien nodig tot maximaal 300 meter met behulp van CAT5 kabel (of gelijkwaardig). Knip de standaard 3.5mm connector van IR Ontvanger kabel en verleng de kabel volgens onderstaand voorbeeld. IR Ontvanger CAT5 kabel IR Module Rood Oranje +12VDC Zwart Blauw GND Geel Groen STATUS Wit Bruin IR DATAIR Control 10™

NEDERLANDS 5 Veel gestelde vragen De apparatuur reageert niet op signalen van mijn afstandsbediening. De IR Ontvanger heeft een ontvangstgevoeligheid van ongeveer 10 meter bij een openingshoek van 90 graden. Bereik is ook afhankelijk van de gebruikte afstandsbediening. Indien het lampje op de IR Ontvanger continue brandt wordt de IR Ontvanger mogelijk verstoord door een infrarood stoorsignaal. Probeer de IR Ontvanger zodanig te plaatsen dat deze zo min mogelijk last heeft van mogelijke storingsbronnen zoals direct invallend zonlicht, flatscreen tv’s (LCD, Plasma, led), TL verlichting of spaarlampen. De IR ontvanger werkt samen met alle standaard (infrarood) afstandsbedieningen. De enige (bij ons bekende) uitzondering hierop is Bang&Olufsen (B&O). Sommige IR vensters van settop en satelliet boxen zijn zeer gevoelig en eenvoudig te oversturen. Deze apparaten ontvangen dan te veel infrarood straling en zullen daardoor niet of slecht werken. Verplaats de IR led zodat er minder infraroodlicht via het IR venster ontvangen wordt. Heeft u vragen die hierboven niet beantwoord worden? Kijk dan op www.marmitek.com.© MARMITEK

6 Technische gegevens IR ontvanger Frequentie bereik: 30-60 KHz IR ontvangst bereik: ± 10 Meter IR ontvangst hoek: 90º (+45º/-45º vanaf center) Kabellengte: 3 meter, verlengbaar tot 300 meter IR ontvangst indicatie: JA, paarse indicatie led Status indicatie: JA, groene indicatie led Afmeting ontvanger blokje: 40 x 13 x 11mm IR Module Voeding POWER: 100-240VAC 50/60Hz, 12VC 200mA (meegeleverd) Voeding STATUS: 5-24VDC / 5-12VAC plug, - 5.5mm buiten / + 2.1mm binnen (niet meegeleverd) IR ingang: 1x 3,5mm jack aansluiting, voor standaard IR Ontvanger 1x schroef connector, voor maximaal 6 parallel aangesloten IR ontvangers. Verlengbaar tot 300 meter via CAT5 (of equivalent) IR uitgang: 4x 3,5mm jack plug (mono), schakelbaar voor IR verlengkabels met emitter en blaster leds Afmetingen: 95 x 46 x 20mm IR Verlengkabel met 2 emitter leds Aansluiting: 3,5mm jack plug (mono) IR leds: 2x IR emitter leds Kabel lengte: 3 meter Specificaties kunnen wijzigen zonder voorafgaande melding hiervan.IR Control 10™

NEDERLANDS 7 Optioneel verkrijgbaar Extra IR Ontvanger (Artnr. 08142) Elk systeem heeft minimaal één IR Ontvanger nodig (maximaal 6). Met behulp van een extra IR Ontvanger kunt u uw A/V apparaten ook bedienen vanaf een andere ruimte. Zie datasheets van de IR ontvangers op www.marmitek.com IR verlengkabel met één blaster led (Artnr. 08144) Een IR blaster straalt veel meer infrarood licht uit (tot zelfs 2 meter) waardoor deze eenvoudig meerdere apparaten kan bedienen. Plaatsing van de IR blaster is ten opzichte van de IR leds veel minder nauwkeurig. Zie datasheets van de IR Blaster led op www.marmitek.com. IR verlengkabel met twee emitter leds (Artnr. 08145) De IR verlengkabels met 2 emitter leds moeten op het A/V apparaat geplakt worden dat u wilt bedienen. Zie datasheets van de IR emitter leds op www.marmitek.com. 8 Kennisgeving

8.1 Verklaring van overeenstemming

Bij deze verklaart Marmitek BV, dat deze IR Control 10™ voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijnen: Richtlijn 2014/30/EU van het Europees Parlement en de Raad van 26 februari 2014 betreffende de harmonisatie van de wetgevingen van de lidstaten inzake elektromagnetische compatibiliteit (herschikking). Richtlijn 2014/35/EU van het Europees Parlement en de Raad van 26 februari 2014 betreffende de harmonisatie van de wetgevingen van de lidstaten inzake het op de markt aanbieden van elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen. Richtlijn (EU) 2017/2102 van het Europees Parlement en de Raad van 15 november 2017 tot wijziging van Richtlijn 2011/65/EU betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur. Verordening (EU) 2019/1782 van de Commissie van 1 oktober 2019 tot vaststelling van eisen inzake ecologisch ontwerp voor externe stroomvoorzieningen overeenkomstig Richtlijn 2009/125/EG van het Europees Parlement en de Raad en tot intrekking van Verordening (EG) nr. 278/2009 van de Commissie U kunt de volledige conformiteitsverklaring lezen op http://www.marmitek.com© MARMITEK

Milieu-informatie voor klanten in de Europese Unie en andere Europese landen met gescheiden inzamelingssystemen. Dit symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een inzamelingspunt worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. U bent zelf verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de daarvoor door de landelijke of plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

Marmitek is een handelsmerk van Germatron BV. IR Control 10™ is een handelsmerk van Marmitek BV. Alle rechten voorbehouden. Deze handleiding is met uiterste zorg samengesteld. Marmitek aanvaardt geen aansprakelijkheid voor druk- of typefouten. Auteursrechten en alle andere eigendomsrechten op de inhoud (inclusief maar niet beperkt tot model nummers, software, audio, video, tekst en foto's) berust bij Marmitek BV. Elk gebruik van de inhoud, maar zonder beperking, distributie, reproductie, wijziging, openbaarmaking of verzending zonder de voorafgaande schriftelijke toestemming van Marmitek is strikt verboden. Alle auteursrechten en andere eigendomsrechten dienen te worden behouden op alle reproducties. Andere in deze handleiding genoemde bedrijfs- of productnamen kunnen handelsmerken van de desbetreffende bedrijven zijn. Producten van andere fabrikanten worden alleen genoemd ter informatie. Dit betekent niet dat deze producten door Marmitek worden aanbevolen of door Marmitek zijn goedgekeurd. Marmitek aanvaardt geen enkele aansprakelijkheid met betrekking tot de betrouwbaarheid van deze producten. Marmitek BV - Postbus 4257 - 5604 EG Eindhoven – NederlandIR Control 10™
