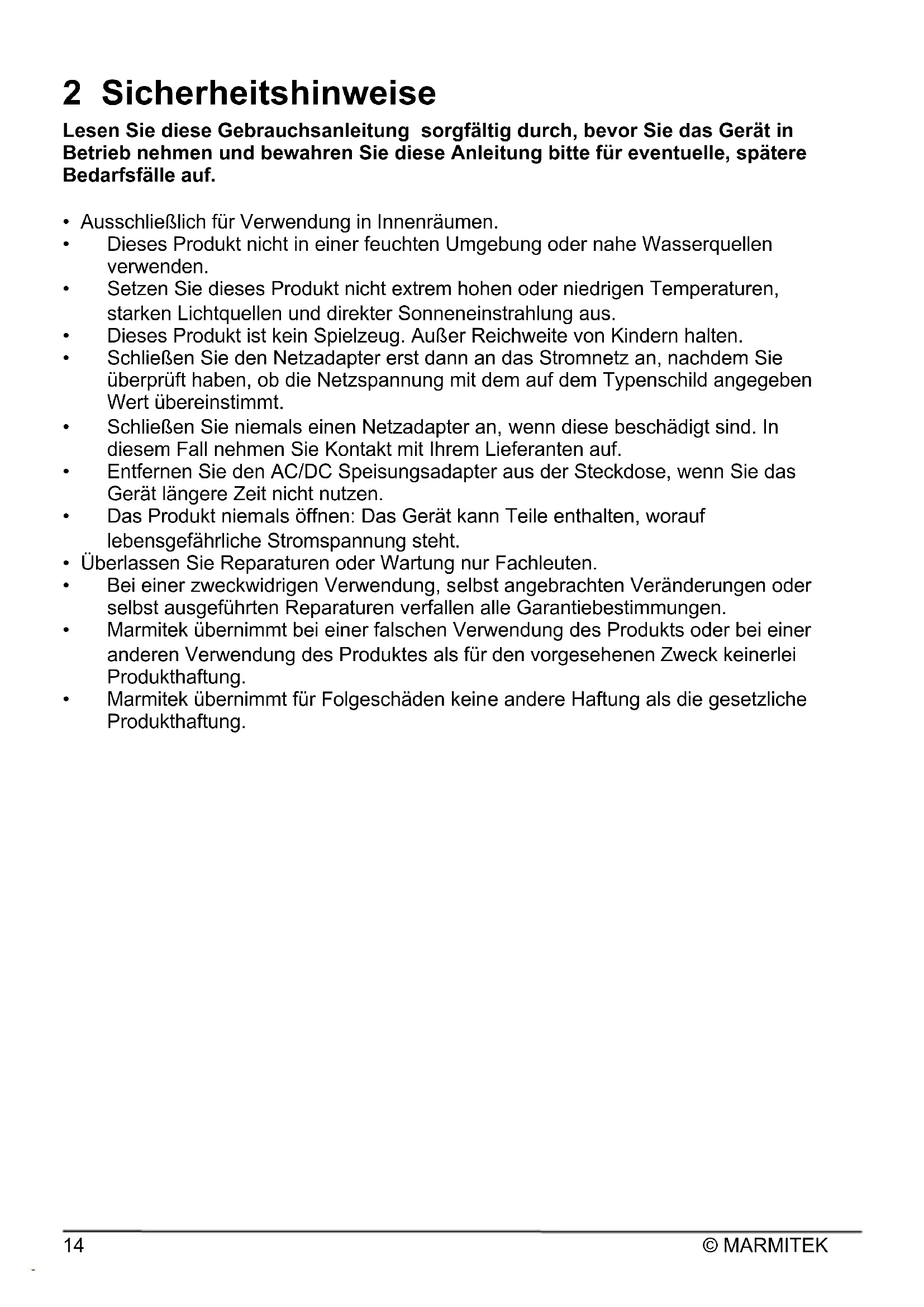

2 Sicherheitshinweise

Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät in Betriebnehmen und bewahren Sie diese Anleitungitte für eventuelle, spätere Bedarfsfälle auf.

Ausschließlich für Verwendung in Innenräumen.
- Dieses Produkt nicht in einer feuchten Umgebung oder nahe Wasserquellen verwenden.
- Setzen Sie theses Produkt nicht extrem hohen oder niedrigen Temperaturen, starken Lichtquellen und direkter Sonneneinstrahlung aus.
- Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt.
Schließen Sie niemals einen Netzadapter an, wenn diese beschädigt sind. In dieserm Fall erhmen Sie Kontakt mit Ihrlem Lieferanten auf.
- Entfernen Sie den AC/DC Speisungsadapter aus der Steckdose, wenn Sie das Gerät langere Zeit nicht nutzen.
Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung stehen.
- Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
- Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen.
Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung.
Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.

3 Ihr Produkt

3.1 Einführung

Herzlichen Glückwunsch zum Erwerb des IR Control 10^TM . Mit thisem Set konnen Sie IR (Infrarot-) Signale von Fernbedienungen verlangern. Das IR Control 10^TM ermöglich es A/V Geräte zu bedieten, während diese sich in einem geschlossenen Schrank oder außer Sichtebeite befinden.

3.2 Verpackungsinhalt

1x IR Modul
1x IR Empfänger
2x IR Veränderungskabel mit zwei IR Emitter LED's
1xNetzteil
1x Gebrauchsanleitung

4 Los goht's

4.1 Arbeitsweise

Stellen Sie ihre A/V Geräte in einen geschlossenen Schrank, Fernsehschrank oder in einen anderen Raum. Der IR Empfänger muss in Sichteweite ihrer eigenen Fernbedienung installiert werden. Kleben sie die IR LEDs auf dem A/V-Geräte und verblenden Sie das IR Hauptmodul. Richten Sie die Fernbedienung auf den IR Empfänger, um den gewündchten Befehl (über das IR Hauptmodul) zu den IR LED's zu versenden; wonach diese diesen Infrarot-Befehl direkt an ihre A/V Geräte weiterleiten.

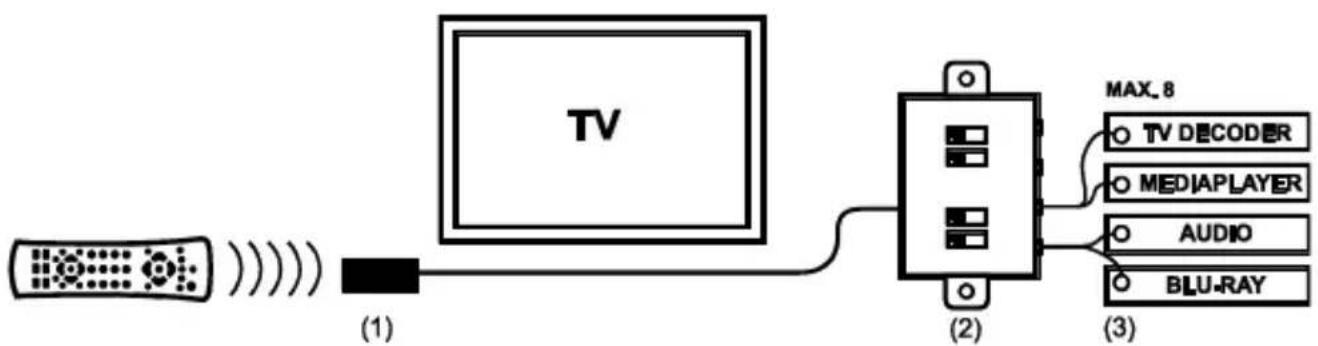

Das IR Control 10^TM besteht aus drei Hauptbestandteilen;

1. IR Empfänger

Der IR Empfänger fängt Infrarot-Befehle ihrer eigenen Fernbedienung auf und sendet diese an das IR Modul weiter.

2. IR Modul

Das IR Modul empfängt die Infrarot-Befehle vom IR Empfänger, verarbeitet diese und gibt sie an alle angeschlossene IR-Verlängerungskabel weiter.

3. IR Verlängerungskabel mit zwei Emitter LED's

Das IR Verlängerungskabel empfängt die Infrarot-Befehle vom IR Modul und wandelt sie über die IR LED's in Infrarotsignale um. Die IR Emitter LED's haben eine begrenzte Reichweite um müssen deshalb prazise auf das IR Fenster des zu bedienenden A/V Gerätes geklebt werden.

4.2 Anschlüsse

Das IR Modul ist der Hauptbestandteil der IR Empfänger, Netzteil und IR Verlängerungskabel miteinander verbindet. Um alle Möglichkeit optimal nutzen zu können, werden nachstehend sämtliche Anschüsse des IR Moduls erlautert.

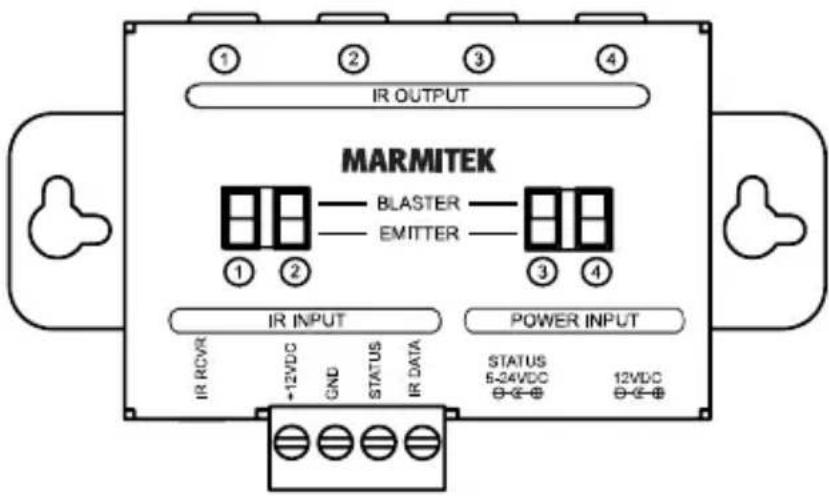

4.2.1 IR Input

IR RCVR: Regulärer IR Eingang (3.5mm Buchse) für enthaltenen IR Empfänger

SCHRAUBTERMINAL: IR

Eingang, woran parallel maximal 6 IR Empfänger anschlossen werden konnen

+12VDC: Rot

GND: Schwarz

STATUS: Gelb

IR DATEN: Wei

4.2.2 POWER Input

12VDC: Netzteil für das IR Modul (enthalten) 5VDC/200mA
STATUS: Netzteil für Statusssignal (nicht enthalten) 5-24VDC of 5-12VAC

4.2.3 IR Output

1 - 4: Vier Mini Buchsenanschlüsse für den Anschluss der IR Veränderungskabel EMITTER / BLASTER: jeder Ausgang kann einzeln geschlossen werden, um Blaster oder Emitter LED's anzuschreiben.

4.3 Installation

Zur Kontrolle der Betriebsfähigkeit des Systems empfehlen wir, die von Ihnen geplante Aufstellung zunachst auszuprobieren. Schließen Sie dazu alles wie nachstehend beschreiben an, kleben oder schrauben Sie die Komponenten jederoch noch nicht fest.

4.3.1 Aufstellung des ir empfängers

Stellen Sie den äußert kleinen IR Empfänger in Sichtseite Ihrer (Infrarot) Fernbedienung auf, sodass dieser die übertragenen Befehle empfangen kann (max. 10 Meter).

• Bester Standort für den IR Empfänger ware beispielsweise auf dem Schrank, in dem sich die A/V Geräte befinden oder in Höhe des Fernsehers.
• Um das Kabel unsichtbar zu verlagen, können Sie es aufgrund der Aussparung im Gehäuse an der Rückseite des IR Empfängers durch die Unter- oder Rückseite führen.
• Der anliegende, selbstklebende Streifen erhögt Anbringung an nahezu allen Stellen.
  Ermitteln Sie die richtige Stelle, bevor Sie den IR Empfänger definitiv festkleben

Achtung! Der Klebestreifen kann auf bestimten Oberflächen eine Verfährung verursichen oder nach Entfernung Klebereste hinterlassen.

4.3.2 Installation des IR Veränderungskabels mit Emitter LEDs

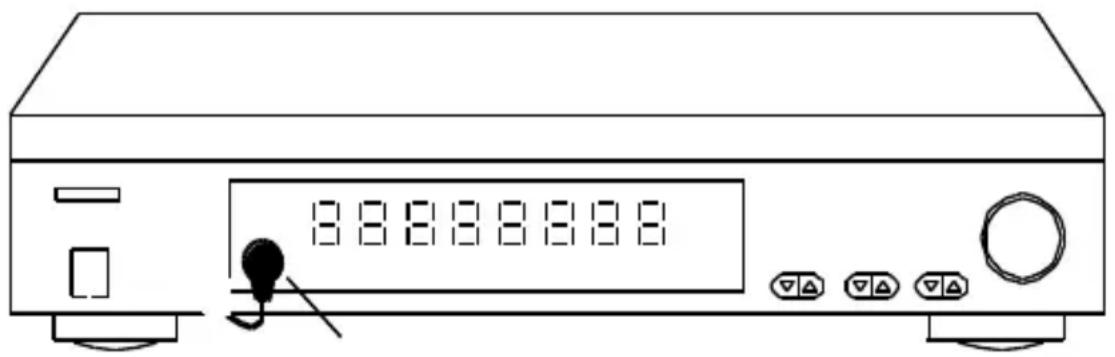

Bringen Sie die LED's des IR Veränderungskabels akkurat auf dem IR Fenster (Infrarotsensor) der zu bedienen A/V Geräte an.

Die LED des IR Veränderungskabels mussen prazise auf den Infrarotsensor des A/V Geräts geklebt werden; das erfordert große Genauigkeit. Sie finden die genaue Position ganz einfach, indem Sie mit einer Taschenlampe auf die Frontseite scheinen und das Fenster des IR Sensors suchen.
- Alle IR LEDs haben eine selbstklebende Folie, womit sie auf die IR Fenster ihrer A/V Geräte befestigt werden.
- Testen Sie zunachst die Position und die Betriebsfähigkeit der IR LED, bevor Sie diese definitiv an das IR Fenster Ihres A/V Geräts kleben.
- Benötigen Sie nur eines der zwei IR LED, setzen Sie die zweite IR LED dann ungebraucht. Entfernen Sie diese niemals vom Verlägerungskabel!

4.3.3 Installation des ir moduls

Installieren Sie das IR Modul an einen erreichbaren Ort hinter oder besoin ihren A/V Geräten und in Reichweite einer Steckdose.

• Berücksichtigten Sie die Kabellänge der IR LEDs und des IR Empfängers.
• Halten Sie die Anschlüsse für weitere Installationen frei.

4.3.4 Anschluss des IR Moduls

1. Schließen Sie das installierte IR Veränderungskabel an den "IR OUT" Anschluss des IR Moduls an.
2. Schalten Sie ausschließlich die Schalter des IR Moduls in die Blaster Position, wenn daran ein IR Veränderungskabel mit einem Blaster LED angeschlossen ist. Lassen Sie die Schalter in allen anderen Fällen in der EMITTER Position stehen. ACHTUNG: Eine falsche Einstellung zwischen diesen zwei Stellungen kann Schäden an den IR LEDs und damit einen Defekt verursachen.
3. Schlieben Sie das installierte IR Empfängerkabel an den "IR RCVR" Anschluss des IR Moduls an.
4. Schlieben Sie den Netzteil an den "12VDC" Anschluss des IR Moduls an und stecken Sie den Adapter in eine Steckdose.

4.3.5 Betriebstest des Produkts

1. Nach korrektem Anschluss des IR Control 10^TM blinkt die Leuchte am IR Empfänger, wenn Sie die Taste der (Infrarot-Fernbedienung) betätigten und Sie bereits auf den IR Empfänger*Richten.
2. Schließen Sie die Turen Ihres Schranks und verhindern Sie, dass auch die A/V Geräte unmittelbar von der Fernbedienung ein Infrarot-Kommando empfangen können. Das konne namlich zu Bedienungsfehlern führen.
3. Sie können nunmehr ihre A/V Geräte über die IR Control 10^TM durch geschlossene Schranktüren hindurch bedieren!

Experimentieren Sie mit der Anbringung des IR Empfängers oder IR Verlängerungskabels (Emitter oder Blaster), wenn die IR Control 10^TM nicht richtig reagiert. Eine andere Anbringung kann zu einem besseren Endergebnis führen.

4.4 Verfeinerte Installation

4.4.1 Mehrere IR Empfänger anschließen

Wenn Sie ihre A/V Geräte aus mehreren Räumen bedieten möchten, können Sie bis zu 6 IR Empfänger parallel zum IR Modul schalten. Trennen Sie dazu den regulären Anschluss des IR Empfängers und schreiben Sie diesen an den SCHRAUBTERMINAL des IR Moduls an (sehen Sie Abschnitt 4.1).

4.4.2 Kabellange des IR Empfängers verlangern

Nur die Verkabelung zwischen IR Empfänger und IR Modul kann verlangert werden. Die IR Kabel mit Emitter LEDs können nicht verlangert werden. Stellen Sie das IR Modul möglichst nahe ihrer A/V Geräte auf und verlangern Sie die Verkabelung zwischen IR Empfänger und IR Modul mithilfe eines CAT5 Kabels (oder gleichwertig) wenn notig bis auf maximal 300 Meter. Trennen Sie den regulären 3,5 mm Anschluss des IR Empfängerkabels und verlangern Sie die Kabel nach nachstehendem Beispiel.

IR Empfänger	CAT5-Kabel	IR Modul
Rot	Orange	+12VDC
Schwarz	Blau	GND
Gelb	Grün	STATUS
Weiß	Braun	IR DATEN

5 Häufig gestellte Fragen (FAQs)

Die A/V Geräte reagieren nicht auf Signale是我的er Fernbedienungen.

• Der IR Empfänger hat eine Empfangsempfindlichkeit von ca. 10 Metern bei einem 90 Grad Öffnungswinkel. Der Bereich hängt zudem von der verwendenten Fernbedienung ab.
  Leuchtet die "IR Daten" Leuche am IR Empfänger fortwährend, dann wird der IR Empfänger möglichwerse durch ein Infrarot Störsignal gestört. Achten Sie bei der Aufstellung des IR Empfängers daraufuf, dass sich zwischen Empfänger und Sender möglichst weniger Störquellen wie direkt einstrahlendes Sonnenlicht, Flachbildfernsehen (LCD, Plasma, LED), TL Beleuchting oder Sparlampen befinden.
• Der IR Empfänger arbeitet mit allen regulären (Infrarot) Fernbedienungen. Die einzige (uns bekannte) Ausnahme bildet Bang&Olufson (B&O).
• Prufen Sie, ob der IR-Empfänger und das IR-Veränderungskabel richtig angeschlossen und vollständig eingestöpselt sind.
• Manche IR Fenster von Settop- und Satellit Boxen sind sehr empfindlich. Diese Geräte empfangen bisweilen zu viel Infrarotstrahlung und werden auf Grund dessen nicht oder nur schlecht Funktionieren. Versetzen Sie die IR LED, sodass weniger Infrarotlicht über das IR Fenster einstrahlt.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com

6 Technische Daten

IR Empfänger

Frequenzbereich: 30-60 KHz

IR Empfänger Reichweite: ± 10 Meter

IR Empfang Winkel: 90^ (+45^ / -45^ ab Mitte)

Kabellange: 3 Meter, bis auf 300 Meter zu verlangern

IR Empfänger Anzeige: Ja, lila Anzeige LED

Statusanzeige: Ja, grüne Anzeige LED

Maße Empfängerkubus: 40 × 13 × 11 ~mm

IR Modul

Speisung POWER: 100-240VAC 50/60Hz, 12VC 200mA (enthalten)

Speisung STATUS: 5-24VDC / 5-12VAC Stecker, - 5.5mm außen / + 2.1mm

innen (nicht enthalten)

IR Eingang: 1x 3,5mm Buchsenanschluss für regulären IR

Empfänger

1 x Schraubenanschluss fur maximal 6 parallel

angeschlossene IR Empfänger. Zu verlangern bis zu 300

Meter über CAT5 (oder gleichwertig)

IR Ausgang 4x 3,5mm Buchsenstecker (Mono), regulierbar für IR

Verlägerungskabel mit Emitter und Blaster LED's

Maße: 95 × 46 × 20 ~mm

IR Verlängerungskabel mit 2 Emitter LED's

Anschluss: 3,5mm Buchsenstecker (Mono)

Angaben konnen ohne vorherige Mitteilung geändert werden.

7 Zusätzlich erhalten

Extra IR Empfänger (Art.-Nr. 08142)

Jedes System benötigt mindestens einen IR Empfänger (maximal 6). Mithilfe eines zusätzlichen IR Empfängers können Sie ihre A/V Geräte auch von einem anderen Raum aus bedieten. Sehen Sie die Datenblätter des IR Empfängers auf www.marmitek.com.

IR Veränderungskabel mit einem Blaster LED (Art.-Nr. 08144)

Ein IR Blaster strahlt welt mehr Infrarotlicht aus (sogar bis zu 2 Meter) wodurch dieser leichter mehrere Geräte bedieren kann. Aufstellung des IR Blaster kann bezüglich der IR LED's weitaus ungenauer geschehen. Sehen Sie die Datenblätter des IR Empfängers unter www.marmitek.com.

IR Verlängerungskabel mit 2 Emitter LED's (Art.-Nr. 08145)

Die IR Veränderungskabel mit 1 Emitter LEDs mussen an das A/V Gerät, das Sie bedieten möchten, geklebt werden. Sehen Sie die Datenblätter der IR Emitter LEDs auf www.marmitek.com.

8 Hinweis

8.1 Konformitätserklärung

Hiermit erklart Marmitek BV die Übereinstimmung des Gerätes IR Control 10^TM mit den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 2014/30/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (Neufassung).

Richtlinie 2014/35/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen auf dem Markt.

Richtlinie (EU) 2017/2102 des Europäischen Parlaments und des Rates vom 15. November 2017 zur Änderung der Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Verordnung (EU) 2019/1782 der Kommission vom 1. Oktober 2019 zur Festlegung von Okodesign-Anforderungen an externe Netzeleig gemäß der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates und zur Aufhebung der Verordnung (EG) Nr. 278/2009 der Kommission.

Sie können die vollständige Konformitätserklung unter http://www.marmitek.com lessen.

8.2 Recycling

Umweltinformation für Kunden innerhalb der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf auf hin, dass diesen Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Es liegt in ihrer Verantwortung, these Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmt den Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyclelnträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte benötigten, wenden Sie sichitte an die örtlichen Behörden oder städtischen Entsorgungs Dienste oder an den Handler, bei dem Sie das Produkt erworben haben.

8.3 Urheberrechte

Marmitek BV ist ein Warenzeichen von Germatron BV. IR Control 10^TM ist ein Warenzeichen von Marmitek BV Alle Rechte vorbehalten. Weitergehende Ansprüche sind ausgeschlossen, insbesondere übernimmt Marmitek BV keine Gewähr für dieichtigkeit des Inhalts these Handbuchs. Urheber- und andere Eigentumsrechte am Inhalt (einschließlich aber nicht beschrankt auf, Modellnummern, Software, Audio, Video, Text und Fotos begrenzt) liegt bei Marmitek BV. Jegliche Nutzung von Inhalten, aber ohne Begrenzung, Verteilung, Vervielfaltigung, Änderung, Anzeige oder Übermittlung ohne die vorherige schriftliche Erlaubnis von Marmitek ist strengstens untersagt. Alle Urheber- und andere Eigentumsrechte muss auf allen Reproduktionen beibehalten werden. Die Rechte an anderen in this dem Handbuch erwähnten Marken und Produktnamen können bei ihren Inhabern liegen und werden hiermit anerkannt. Die Nennung von Produkten, die nicht von Marmitek sind, dient ausschließlich Informationszwecken und stellt keine Werbung dar. Marmitek übernimmt hinsichtlich der Auswahr, Leistung oder Verwendbarkeit dieser Produkte keine Gewähr.
