MANUALE UTENTE IR Control 10 MARMITEK
1 43
2 Precauzioni di sicurezza 44
3 Il prodotto 45
3.1 Introduzione 45
3.2 II kit comprend 45
4 Per iniziare 45
4.1 Funzionamento 45
4.2 Collegamenti 46
4.2.1 Ingrasso IR. 46
4.2.2 Ingrasso POWER 46
4.2.3 Uscita IR 46
4.3 Installazione 46
4.3.1 Collocamento del Ricevitore IR 46
4.3.2 Collocamento della prolunga IR con i LED emittenti 47
4.3.3 Collocamento del Modulo IR 47
4.3.4 Collegamento del modulo IR 47
4.3.5 Collaudare il funzionamento del prodotto 48
4.4 Installazione avanzata 48
4.4.1 Collegare più ricevitori IR 48
4.4.2 Aumentare la lunghezza del cavo del ricevitore IR 48
5 Domande frequenti 49
6 Specificazioni tecniche 50
7 Opzioni disponibili 51
8 Notifica. 51
8.1 Dichiarazione di conformita 51
8.2 Riciclaggio 52
8.3 Diritti d'autore 52

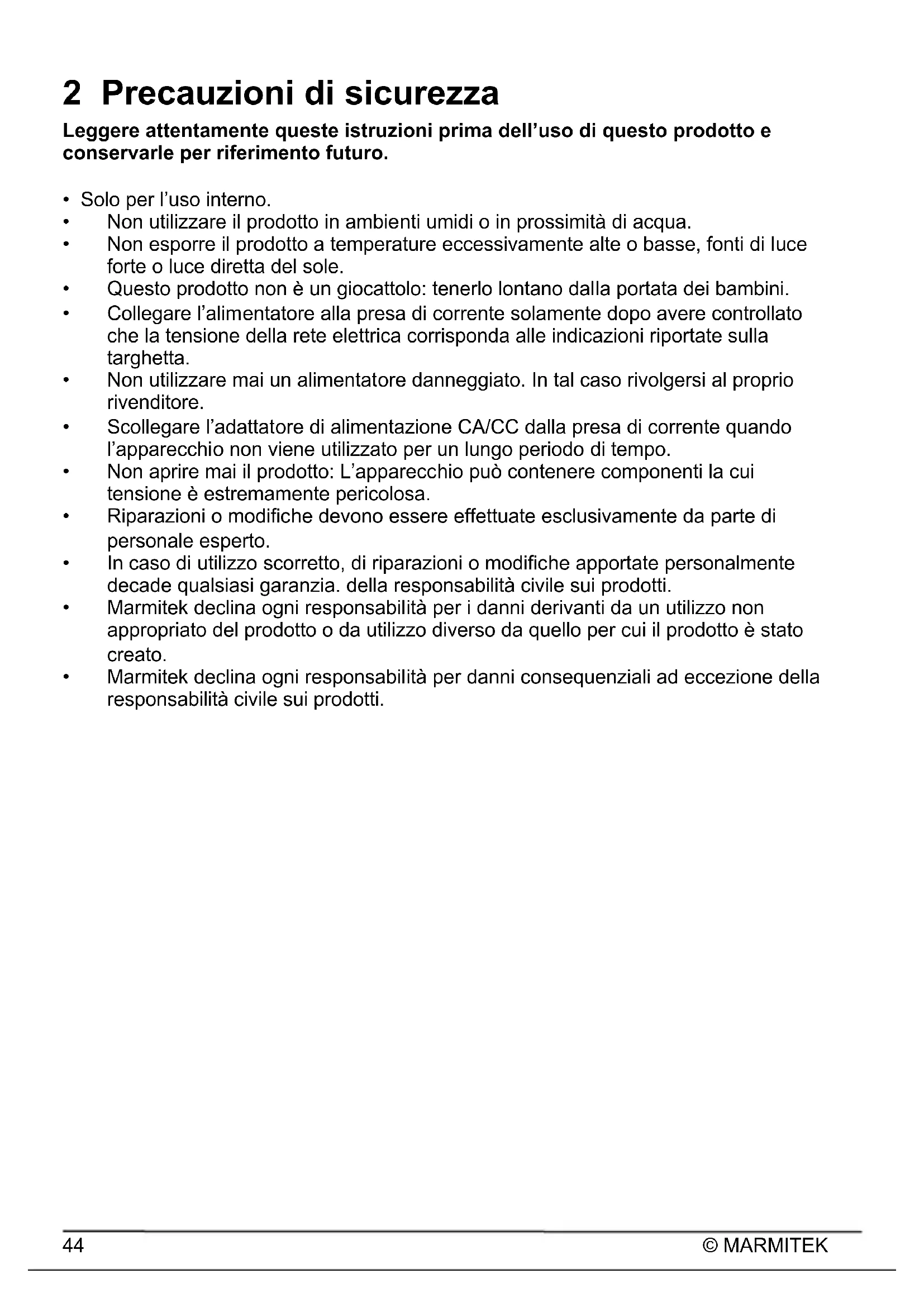

2 Precauzioni di sicurezza
Leggere attendamente queste istruzioni prima dell'uso di quello prodotto e conservarle per riferimento futuro.
- Solo per l'uso interno.
Nonutilizzareil prodotto in ambienti umidi o in prossimità di acqua.
Non esporre il prodotto a temperature eccessivamente alte oasse, fonti di luce forte o luce diretta del sole. - Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
- Collegare l'alimentatore alla presa di corrente solamente dopo ave controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetto.
Non utilizzato mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore. - Scollegare l'adattatore di alimentazione CA/CC alla presa di corrente quando l'apparecchio non viene utilizzato per un lungo periodo di tempo.
Non après mai il prodotto: L'apparecchio può contener componenti la cui tensione è extremamente pericolosa. - Riparazioni o modifiche devono essere effettuate esclusivamente da parte di personale esperto.
In caso di utilizzo scorretto, di riparazioni o modifiche apporte personalmente decade qualsiasi garanzia. della responsabilità civile sui prodotti.
Marmitek declina agli responsabilità per i dati derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作.
Marmitek declina agli responsabilità per anni consequencesi ad eccezione della responsabilità civile sui prodotti.
3 Il prodotto
3.1 Introduzione
Congratulations con il vosto acquiso dell IR Control 10^TM . Con Marmitek IR Control 10^TM potete ampliare i segnali infrarossi (IR) dei vostri telecomandi e controllare apparentecchi audio/videoanche se collocati in un mobile chiuso o fuori vista.
3.2 II kit comprehend
1 x Modulo IR (a infrarossi)
1 x Ricevitore IR
2 x Prolunga IR con due LED emittenti IR
1 x Adattatore di alimentazione
1 x Manuale d'istruzioni
4 Per iniziare

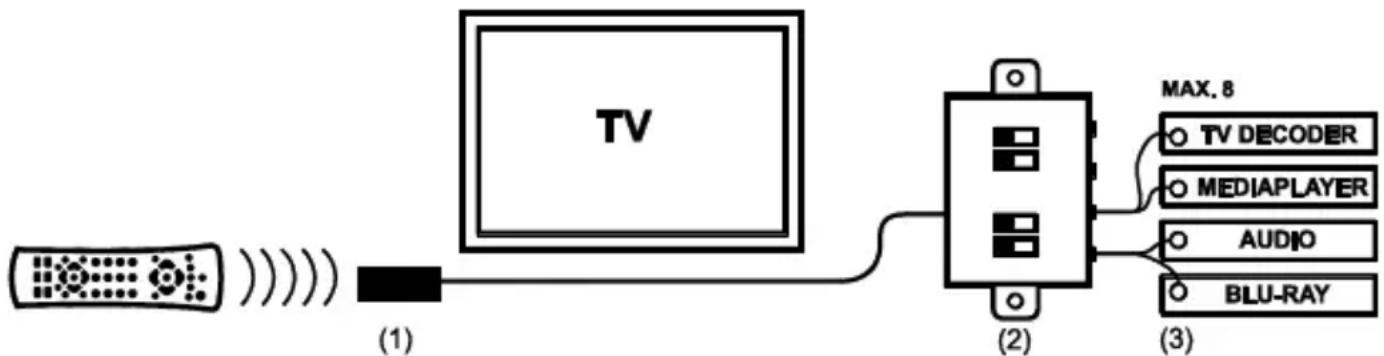

4.1 Funzionamento
Posizione i vostri apparecchi A/V in un armadio o mobile per TV chiuso, o perfino in un'altra stanza. Il ricevitore IR deve essere installato nelcampo visivo del vosto telecomando. Stick i LED IR sul vosto apparecchio A/V e posizionate non in vista il modulo principale IR. Poi punctate il telecomando verso il ricevitore IR per inviare il dato desiderato (via il modulo IR principale) ai LED IR, che trasferiranno direttamente il dato IRagli apparecchi A/V.
L' IR Control 10^TM consiste di tre componenti principali;
- Ricevitore IR
Il ricevitore IR riceve i comandi a infrarossi dal myistro telecomando e li trasmette all'IR Module.
- IR_Module
L'IR Module riceve i comandi a infrarossi dal ricevitore IR, li elabora e li trasmette a tutti i cavi di prolunga IR collegati.
- Prolunga IR condue LED emittenti
La prolunga IR riceve i commandi a infrarossi del modulo IR e li converter a segnali a infrarossitramite i LED IR. I LED emittenti IR hanno una portata limitata e perciò devono essere attaccati precisamente sulla finestra IR del dispositivo A/V da comandare.

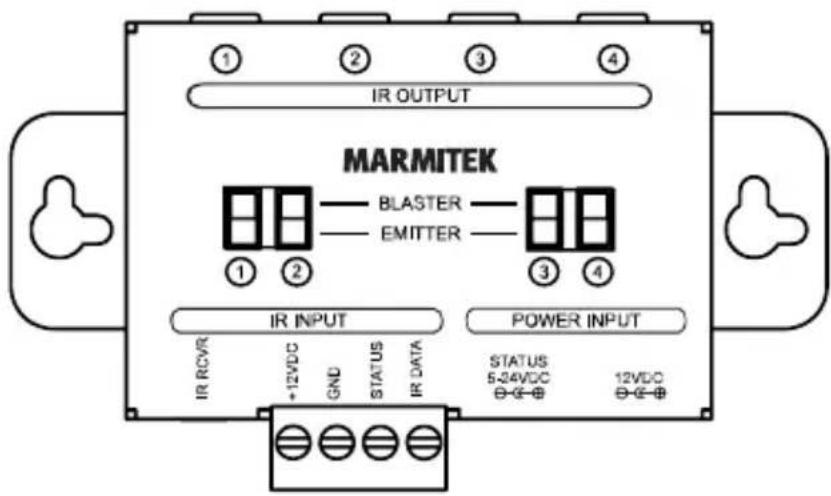

4.2 Collegamenti
L'IR Module è il componente principale che collega tra di loro i ricevitori IR, l'adattatore di alimentazione ed i cavi di prolunga IR. Per approffitrare ottimamente di tutte le possibilità si spiegano tutti i collegamenti del modulo IR qui sotto.
4.2.1 Ingrasso IR
IR RCVR: ingresso IR standard (connettore jack 3.5mm ) per il ricevitore IR fornito
MORSETTO A VITE: ingresso IR per collegare in parallelo al massimo 6 ricevitori
+12VDC:Rosso
GND: Nero
STATUS: Giallo
IR DATA: Bianco
4.2.2 Ingresso POWER
12VDC: adattatore di alimentazione per il modulo IR (fornito), 5VDC/200mA
STATUS: adattatore di alimentazione per il segnale di Stato (non fornito), 5-24VDC o 5-12VAC
4.2.3 Uscita IR
1 - 4: quattro uscite mini-jack per il collegamento dei cavi di prolunga IR.
EMITTER/BLASTER: agli uscita può essere commutata separatamente per collegare i LED blaster o emittenti.
4.3 Installazione
Per controllare il buon funzionamento delsystema si raccomanda di prima testare il vostoistema pianificato. A tal scopo si deve collegare tutto come descritto qui sotto, ma i componenti non devono più essere incollati definitivement.
4.3.1 Collocamento del Ricevitore IR
Collocare il ricevitore IR molto compatto di modo che sia visible per il telecomando (a infrarossi) e possa ricevere i commandi inviati (10 metri al massimo).
Ilippo più logico per il ricevitore IR è per esempio sull'armadio in cui si trovano le apparecchiature A/V o vicino al TV.
- Grazie allo spazio vuoto nell'alloggiamento sul retro del ricevitore IR è possible condurre il cavo via il lato inferiore o posteriore e posizionare fuori alla vista il cavo.
- Quando si usa la striscia autoadesiva fornita in dotazione, si può installarlo in quasi agli luogo.
- Prima di incollare in modo definitivo il ricevitore IR, provare il luogo di INSTALLazione.
Attenzione! La striscia adesiva può causare scolorimenti su determinate superfici o lasciare residui di colla in caso di rimozione.

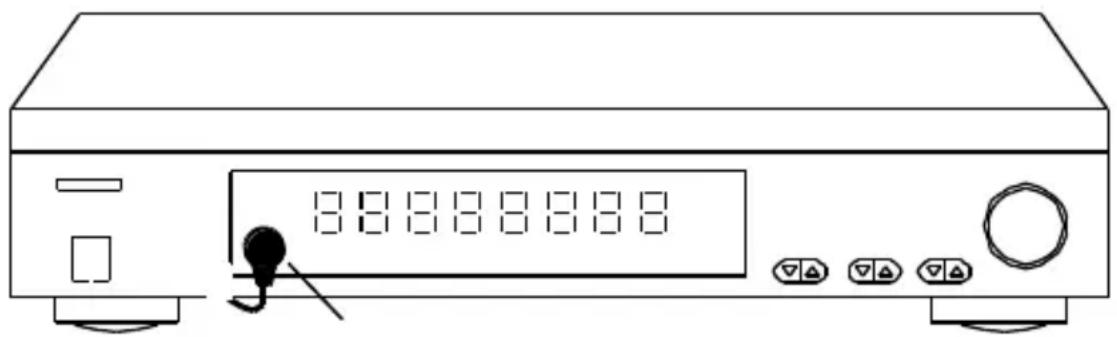

4.3.2 Collocamento della prolunga IR con i LED emittenti
Collocare i LED del cavo di prolunga IR esattamente sulla finestra IR (sensore ad infrarossi) delle apparecchiature A/V che si desidera comandare.
Assicurarsi che i LED del cavo di prolunga IR siano incollati esattamente sul sensore a infrarossi dell'apparecchio A/V (per quale apparecchio richiede precisione). É facile trovare la posizione esatta puntando la luce di una torcia sul pannello frontale e cercando la finestra del sensore IR.
- Tutti i LED IR sono forniti di foglio autoadesivo per incollarli sulla finestra IR dell'apparecchio A/V.
- Provare la posizione ed il funzionamento dei LED IR, prima di incollarli in modo definitivo sulla finestra IR dell'apparecchio A/V.
In caso dell'uso di solo uno di questi due LED, non usare l'altro LED IR. Non mai rimuovetelo dal cavo di prolunga!
4.3.3 Collocamento del Modulo IR
Collocare il modulo IR in un luogo raggiungabile dietro o accanto alle apparecchiature A/V e vicino a una presa di corrente.
- Tener conta della lunghezza del cavo dei LED IR e del ricevitore IR.
- Attenzione: i connettori devono rimanere accessibili per l'installazione.
4.3.4 Collegamento del modulo IR
- Collegare i cavi di prolunga IR installati alla presa "IR OUT" del modulo IR.
- Mettere gli interrupttori del modulo IR solo nel modo BLASTER se è stato collegato una prolunga IR con un LED blaster. In tutti gli altri casi l'interruttore deve essere nel modo EMITTER.
ATTENZIONE: una scelta sbagliata tra questi due modi potrebbe causare danni e quasti ai LED IR.
- Collegare il cavo ricevitore IR installato alla presa "IR RCVR" del modulo IR.
- Collegare l'adattatore di alimentazione alla presa "12VDC" del modulo IR ed inserirlo in una presa di corrente.
4.3.5 Collaudare il funzionamento del prodotto
- Se il IR Control 10^TM è stato collegato correttamente, la spia sul ricevitore IR lampeggerà quando si preme un tasto del telecomando (a infrarossi) nelle e puntato verso il ricevitore IR.
- Chiudere le ante dell'armadio e prevenire che le apparecchiature A/V siano in grado di ricevere direttamente dal telecomando un commando a infrarossi, visto che potrebbe causare problemi di lavoro.
- Ora si cui comandare le apparecchiature A/V tramite l'IR Control 10^TM attenuato le ante chiuse!
Nel caso che l'IR Control 10^TM non reagisce in modo giusto, si deve sperimentare il posizionamento del ricevitore IR e/o dei cavi di prolunga IR (emittente o blaster). Un'alto posizionamento può dare risultati miglior.
4.4 Installazione avanzata
4.4.1 Collegare più ricevitori IR
Quando si desidera commandare le apparecchiature A/V da più stanze, è possibile collegare in parallelo fino al max. 6 ricevitori IR. A tale scopo tagliare il connettore standard dal ricevitore IR e collegarlo al MORSETTO A VITE del modulo IR (vedere il paragrafo 4.1).
4.4.2 Aumentare la lunghezza del cavo del ricevitore IR
Si più solo augmentare la lunghezza dei cavi tra il ricevitore IR ed il modulo IR. Non è possibile augmentare la lunghezza dei cavi IR con i LED emittenti. Collocare il modulo IR il più vicino possibile alla apparecchiature A/V ed augmentare la lunghezza dei cavi tra il ricevitore IR ed il modulo IR. Se necessario, fino al massimo di 300 metritramite cavo CAT5 (o un cavo equivalente). Tagliare il connettore standard da 3.5mm dal ricevitore IR ed augmentare la lunghezza del cavo secondo la tabella seguente:
| Ricevitore IR | Cavo CAT5 | Modulo IR |
| Rosso | Arancione | +12VDC |
| Nero | Blu | GND |
| Giallo | Verde | STATUS |
| Bianco | Marrone | IR DATA |
5 Domande frequenti
Le apparecchiature A/V non reagiscono ai segnali dei telecomandi.
La sensibilità di ricezione del ricevitore IR è di circa 10 metri ad un angolo di 90 gradi. La portata dipendeanche dal telecomando usato.
- Se la spia sul ricevitore IR rimane accesa, è probabile che il ricevitore IR è disturbato da un segnale di interferenza a infrarossi. Cercare di collocare il ricevitore IR in maniera tale che le fonti di disturbo, come la luce solare diretta, i TV a schermo piatto (LCD, plasma, LED), tubi fluorescenti o lampade a risparmio energetico, non diano fastidio.
Il ricevitore IR funzione con tutti i tipi di telecomandi (a infrarossi) standard. L'unica eccezione che conosciamo è il telecomando di Bang&Olufsen (B&O).
Assicurarsi che il ricevitore IR ed il cavo di prolunga IR siano collegati nel modo giusto e che siano completamente inflati.
- Alcune finestre IR dei set-top box e dei box satellitari sono molto sensibili e quando facili da sovrapilotare. In tal caso queste apparecchiature ricevono una radiazione infrarossa troppo grande e di conseguenza non funzioneranno più o male. Spostare il LED IR in modo tale da ricevere meno luce infrarossaattraverso la finestra IR.
Avete più fornando che non sono state risposta qui sopra? Vi preghiamo di visitare il nostro sito www.marmitek.com
6 Specificazioni tecniche
Ricevitore IR
Portata di frequenza: 30-60 KHz
Portata di ricezione IR: ± 10 metro
Angolo di ricezione IR: 90^ (+45^ / - 45^ dal centro)
Lunghezza del cavo: 3 metri, augmentabile fino ai 300 metri
Indicazione di ricezione IR: si, LED di segnalazione viola
Indicazione di stato: si, LED di segnalazione verde
Dimensioni blocco ricevitore: 40 × 13 × 11 ~mm
Modulo IR
Alimentatore POWER: 100-240VAC 50/60Hz, 12VC 200mA (fornito)
Alimentatore STATUS: 5-24VDC / 5-12VAC spina, - 5.5mm esterno /
- 2.1mm interno (non fornito)
Ingresso IR: 1x 3,5mm connettore jack, per ricevitore IR
standard.
1x connettore a vite, per max. 6 ricevitori IR
collegati in parallelo. Lunghezza augmentabile
fino ai 300 metri tramite CAT5 (o cavo
equivalente).
Uscita IR: 4x 3,5mm connettore jack (mono),
commutabile per cavi di prolunga IR con LED
emittenti e blaster
Dimensioni: 95× 46× 20mm
Prolunga IR con 2 LED emittenti
Connessione: 3,5mm presa jack (mono)
LED IR: 2x LED emittenti IR
Lunghezza del cavo: 3 metri
Le caratteristiche tecniche possono essere modificate alla preavviso.
7 Opzioni disponibili
Ricevitore IR Extra (No. articolo 08142)
Ogni sistema richiede almeno un ricevitore IR (6 al massimo). Tramite un ricevitore IR addizione èanche possibile comandare le appearecchiature A/V da un'altra stanza. Vedere i fogli dati del ricevitore IR sul sosto www.marmitek.com.
Prolunga IR con un LED blaster (No. articolo 08144)
Un LED blaster emette molto più luce a infrarossi (fino a 2 metri) in modo da poter comandare fácilmente più appearecchi. Il LED blaster richiede un posizionamento meno precisely rispetto ai LED IR. Vedere i fogli dati del LED blaster sul site www.marmitek.com.
Prolunga IR con due LED emittenti (No. articolo 08145)
I cavi di prolunga IR con 2 LED emittenti vanno attaccati sull'apparecchio A/V da comandare. Vedere i fogli dati dei LED emittenti sul site www.marmitek.com.
8 Notifica
8.1 Dichiarazione di conformita
Con ciò, Marmitek BV, dichiara che il IR Control 10^TM è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva:
Direttiva 2014/30/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concennte l'armonizzazione delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica (rifusione).
Direttiva 2014/35/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concennte l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato del materiale elettrico destinato a essere adoperato entro taluni limiti di tensione.
Direttiva (UE) 2017/2102 del Parlamento Europeo e del Consiglio del 15 novembre 2017 recante modifica della direttiva 2011/65/UE sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.
Regolamento (UE) 2019/1782 della Commissione del 1^ ottobre 2019 che stabilisce specifiche per la progettazione ecocompatibile degli alimentatori esterni in applicazione della direttiva 2009/125/CE del Parlamento europeo e del Consiglio e abroga il regolamento (CE) n. 278/2009 della Commissione.
È possibile leggere l'intero Dichiarazione di Conformità all'indirizzo http://www.marmitek.com
8.2 Riciclaggio
Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea e in altri paesi europei con sistema di raccolta differenziate.
- Questo significolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve"Invece essere consesignato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Et responsabilita del proprietario smaltire sia questi prodotti sa le altre apparecchiature elettriche ed elettroniche mediate le specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire consequence potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negazio nel quale avete acquistato il prodotto.
8.3 Diritti d'autore
Marmitek è un marchio commerciale di Germatron BV.
IR Control 10^TM è un marchio commerciale di Marmitek BV.
Tutti i diritti riservati. Marmitek si è impegnata perché le informazioni cont∉nte in quello manuale fosso il più possibile precise. Marmitek declina agli responsabilità per eventuali errorsi di stampa. I diritti d'autore e tutti gli altri diritti di proprietà intellettuale sul contento (inclusi ma non limitati a numero di modelli, software, audio, video, testi e fotografia) spettano a Marmitek BV. è strettamente proibito agli uso del Contenegro, incluse nella limitazioni la distribuzione, riproduzione, modifica, pubblicitazione o trasmissione alla previa autorizzazione scritta da parte di Marmitek. Tutti i diritti d'autore e altri diritti di proprietà intellettuale su tutte le riproduzioni devono essere conservati. I nomi di altre società e prodotti qui menzionati potrebbero essere marchi delle rispettive società. La citazione di prodotti di terme parti è a solo scopo informativo e non costituisce alcun impegno o raccomandazione. Marmitek declina agli responsabilità riguardo l'uso e le prestazioni di questi prodotti.
Marmitek BV - PO Box 4257 - 5604 EG Eindhoven Paesi Bassi
