MODE D'EMPLOI IR Control 10 MARMITEK
1 Table des matieres 23
2 Consignes de sécurité 24
3 Voitre produit 25
3.1 Introduction 25
3.2 Contenu de l'emballage 25
4 Au travail 25
4.1 Fonctionnement 25
4.2 Connexions 26
4.2.1 Entrée IR 26
4.2.2 Entrée d'alimentation 26
4.2.3 Sortie IR 26
4.3 Installation 26
4.3.1 Installation du récepteur IR 26
4.3.2 Installation du Câble d'extension 27
4.3.3 Installation du Module IR 27
4.3.4 Connexion du Module IR 27
4.3.5 Testez le fonctionnement du produit 27
- Installation avancée 28
4.3.6 Connexion de plusieurs Recesseurs IR 28
4.3.7 Rallonger le cable du Recepteur IR 28
5 Foire aux questions (FAQ) 29
6 Spocifications techniques 30
7 Disponiblenoption 31
8 Notification 31
8.1 Declaratio de conformite 31
8.2Recyclage 32
8.3 Droits d'auteur 32

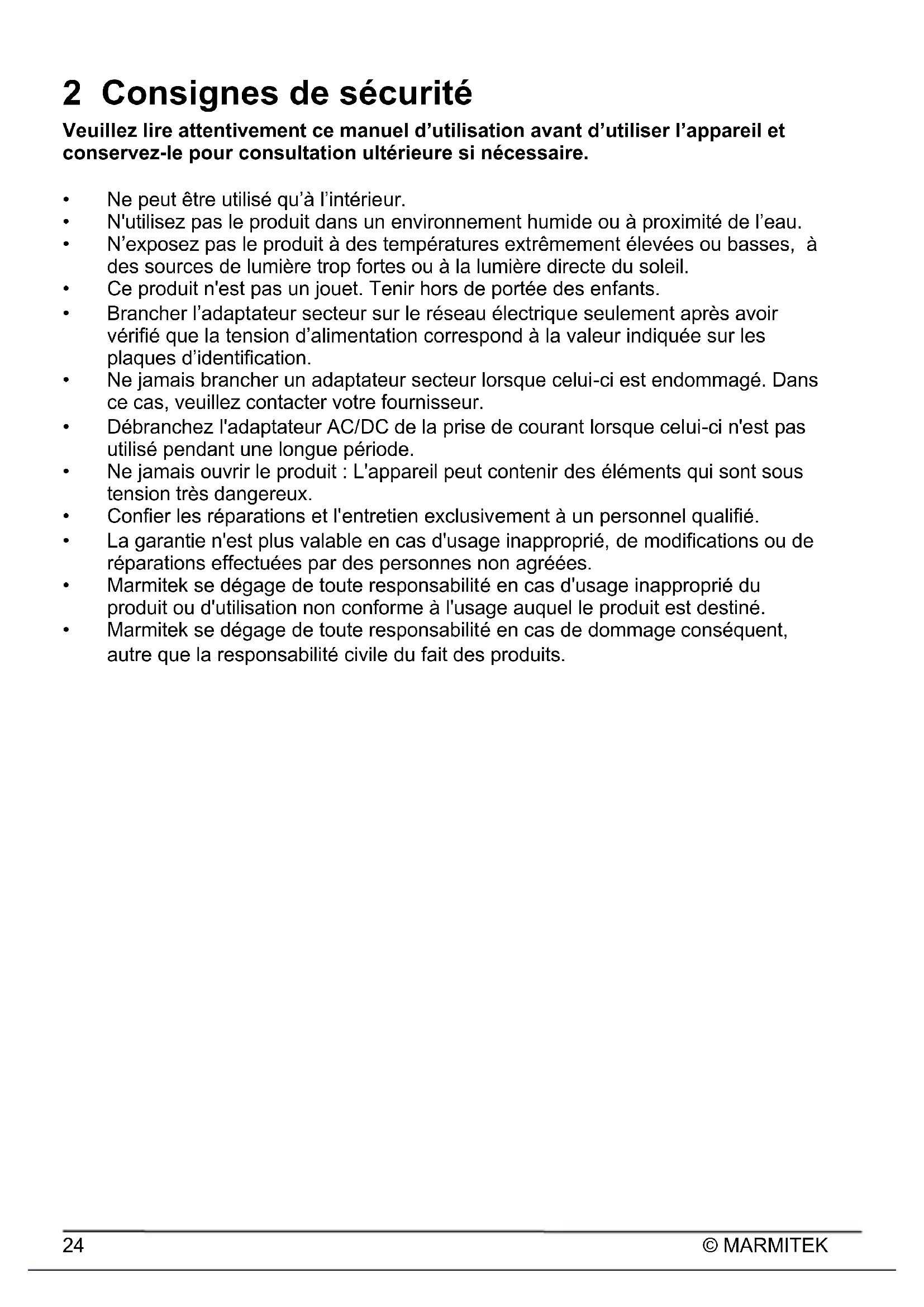

2 Consignes de sécurité
Veuillez lire attentivement ce manuel d'utilisation avant d'utiliser l'appareil et conservez-le pour consultation ultérieure si nécessaire.
- Ne peut être utilisé qu'à l'intérieur.
N'utilisez pas le produit dans un environnement humide ou a proximite de I'eau.
N'exposez pas le produit à des températures extrémentées ou basses, à des sources de lumière trop fortes ou à la luzière directe du soleil. - Ce produit n'est pas un jouet. Tenir hors de portée des enfants.
- Brancher l'adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification.
- Ne jamais brancher un adaptateur secteur lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.
- Débranchez l'adaptateur AC/DC de la prise de courant lorsque celui-ci n'est pas utilisé pendant une longue période.
- Ne jamais ouvrir le produit : L'appareil peut contenir des éléments qui sont sous tension très dangereux.
- Confier les réparations et l'entretien exclusivement à un personnel qualifié.
La garantie n'est plus valable en cas d'usage inapproprié, de modifications ou de réparations effectuees par des personnes non agreeées.
Marmitek se dégage de toute responsabilité en cas d'usage inapproprié du produit ou d'utilisation non conforme à l'usage auquel le produit est destiné.
Marmitek se dégage de toute responsabilité en cas de dommage conséquent, autre que la responsabilité civile du fait des produits.
3 Notre produit
3.1 Introduction
Merci d'avoir acheté le IR Control 10^TM . Il vous permet de prolonger les signaux IR (infrarouge) des télécommandes. Le IR Control 10^TM permet de commander des apparêils A/V lorsqu'ils sont dans un meuble fermé ou lorsque vos apparêils A/V sont hors de vue.
3.2 Contenu de l'emballage
1x Module IR
1x Récepteur IR
2x Câble d'extension IR avec deux LEDs émetteur IR
1x Adaptateur secteur
1x Manuel d'utilisation
4 Au travail

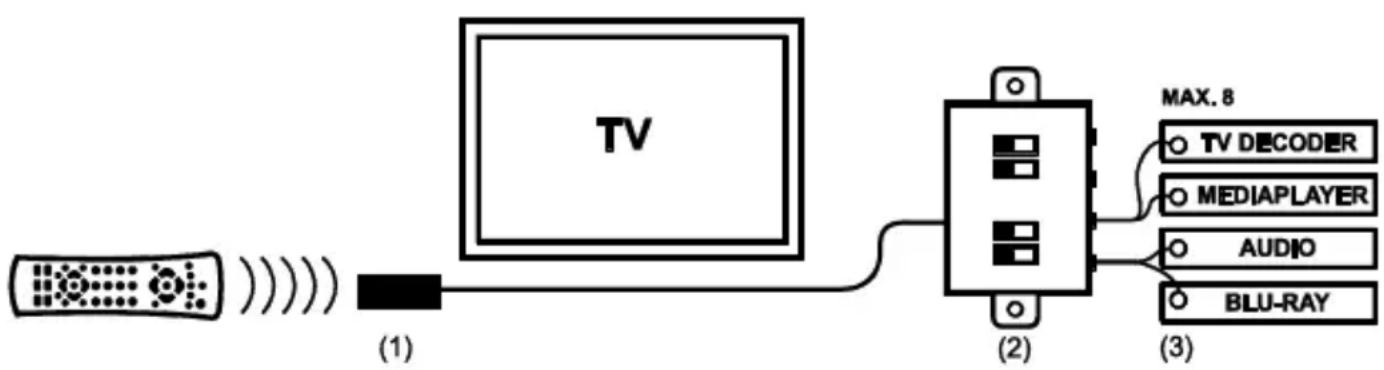

4.1 Fonctionnement
Placez votre apparéil A/V dans un meuble fermé ou dans un meuble TV ou même dans une autre piece. Le récepteur IR doit être installé en vue de votre propre télécommande. Collez les LED IR de votre apparéil A/V et dissimULEs soignement le module IR principal. Dirigez la télécommande vers le récepteur IR afin d'envoyer (par le biais du module IR) l'ordre souhaité vers les LEDs IR. Ces dernières transmettront directement cet ordre infrarouge à vos apparéils A/V.

Le IR Control 10^TM se compose de trois parties principales ;
- Le Récepteur IR
Le Récipeur IR reçoit des ordres infrarouges de votre télécommande et les transmet vers le IR Module.
- Le_Module IR
Le Module IR recoit les ordres infrarouges du récepteur IR, les traite et les transmet vers tous les câbles d'extension IR connectés.
- Cable d'extension IR avec deux LEDs émetteur
Le cable d'extension IR recoit les ordres infrarouges du module IR et par le biais des LEDs IR il les convertit en signaux infrarouges. Les LEDs émetteur IR ont une portée limitée et c'est pourquoi elles doivent être collées avec précision sur la fenêtre IR de l'appareil qui doit être commandé.
4.2 Connexions

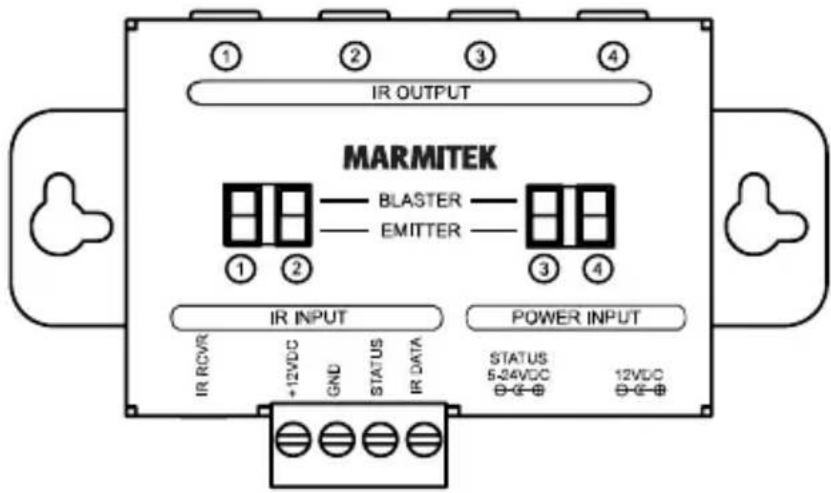

Le Module IR est la partie principale qui reliè les récepteurs IR, l'adaptateur secteur et les cable d'extension IR entre eux. Afin de pouvoir utiliser toutes les possibités de façon optimale toutes les connexions du Module IR sont expliquées ci-dessous.
4.2.1 Entreir IR
RCVR IR: entrée IR standard (3.5mm jack) pour le Récepteur IR qui est fourni
BORNIER À VIS: Entrée IR pour connecter en parallele au maximum 6 Récepteurs IR.
+12VDC: Rouge
GND:Noir
STATUT:Jaune
DONNÉES IR : Blanc

4.2.2 Entrée d'alimentation
12VDC: Adaptateur secteur pour le Module IR (fourni), 5VDC/200mA
STATUT : Adaptateur secteur pour le signal de STATUT (non fourni), 5-24VDC ou 5-12VAC
4.2.3 Sortie IR
1 - 4 : quatre mini sorties jack pour la connexion de cables d'extension IR. EMETTEUR / BLASTER: chaque sortie est individuellement commutable pour connecter des LEDs blaster ou des LEDs émetteur.
4.3 Installation
Pour vérifier le bon fonctionnement du système il est conseilé de tester au préalable la disposition comme vous l'avez prévue. A cet effet connectez tout, comme décrit ciddssous, mais ne fixez pas définitivement les composants.
4.3.1 Installation du récepteur IR
Placez le minuscule Récepteur IR de telle sorte qu'il soit en vue de votre télécommande (infrarouge) et qu'il puisse receivevoir les ordres transmis (max. 10 metres).
- L'emplacement le plus logique pour installer votre Récepteur IR est par exemple sur le meuble dans lequel les apparciels A/V sont placés ou à proximé du télévisueur.
- Grace à l'encôche dans le boîtier à l'arrière du Récepteur IR vous pouvez faire passer le cable par dessous ou sur la face arrière, ce qui permet de dissimuler facilement le cable.
- En utilisant la bande adhéasive fournie le Récépteur IR peut être placeaitquiplement n'importe où.
- Faites des essais pour repérer la position exacte avant de coller définitivement le récepteur IR.
Attention! La bande adhéensive peut provoquer une décoloration de certaines surfaces ou laisser des résidus de colle lorsqu'on l'enlève.
4.3.2 Installation du Câble d'extension
Avec des LEDs émetteur (pour résoudre des problèmes)

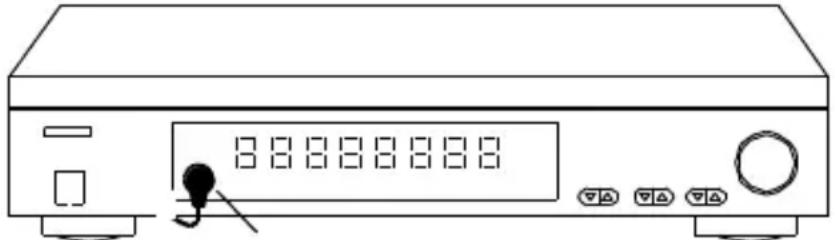

Placez correctement les LEDs du cable d'extension IR sur la fenêtre IR (capteur infrarouge) des apparèils A/V que vous souhaitez commander.

Assurez-vous que les LEDs du cable d'extension IR soient collées exactement sur le capteur infrarouge de l'appareil A/V (sur certains appareils cela doit être très précis). Pour trouver facilement la position exacte, éclairez la face avant avec une lampe de poche et cherchez la fenêtre du capteur IR.
- Toutes les LEDs IR sont dotées d'un film auto-adhésif qui permet de les fixer sur la fenêtre IR de votre apparéil A/V.
- Testez au préalable la position et le fonctionnement des LEDs IR avant de les coller définitivement sur la fenêtre IR de votre apparéil A/V.
- Si vous n'utilise qu'une des deux LEDs, laissez l'autre LED IR inutilisée. Ne les enlevez jamais du Câble d'extension!
4.3.3 Installation du Module IR
Placez le Module IR dans un endroit accessible derrière ou a cote de vos appareils A/V et a proximé d'une prise électrique.
Tenez compte de la longueur du cable des LEDs IR et du Recesseur IR.
- Faites en sorte que les prises de connexion restent accessibles.
4.3.4 Connexion du Module IR
- Connectez les Cables d'extension IR installés sur la prise "IR OUT" du Module IR.
- Ne mettez les commutateurs du Module IR sur la position BLASTER que seulement si un cable d'extension avec une LED blaster IR y est connecté. Dans tous les autres cas, laissez le commutateur sur la position ÉMETTEUR.
ATTENTION: Un mauvaisCHOix entre ces deux positions pourrait endommager les LEDs IR et cela pourrait provoquer un dysfonctionnement.
- Connectez le Cable du Récepteur IR installé sur la prise "IR RCVR" du Module IR.
- Connectez l'adaptateur secteur sur la prise "12VDC" du Module IR et branchez-le sur une prise électrique.
4.3.5 Testez le fonctionnement du produit
- Si le IR Control 10^TM est correctement connecté, le voyant sur le Récipeur IR clignote lorsque vous appuyez sur une touche de la télécommande (infrarouge) et que vous la dirigez vers le Récipeur IR.
- Fermez les portes de votre meuble et évitez que vos apparêils A/V puisent receivevoir directement un ordre infrarouge de la télécommande. Cela pourrait en effet cause des problèmes de commande.
- Vous pouvez maintainant commander vos apparèils AV par le biais du IR Control 10^TM à travers les portes fermées d'un meuble!
Si le IR Control 10^TM ne réagit pas correctement, experimentez alors avec la position du Récepteur IR et/ou des Câble d'extension IR (émetteur ou blaster). Une autre position peut donner un meilleur résultat final.
4.4 Installation avancée
4.4.1 Connexion de plusieurs Réc suscepteurs IR
Si vous souhaitez commander les apparciels A/V à partir de différentes pieces, vous pouvez connecter en parallèle au maximum 6 Récepteurs IR au Module IR. Coupez alors le connecteur standard du Récepteur IR et connectez-le au BORNIER À VIS du module IR (voir paragraphe 4.1).
4.4.2 Rallonger le cable du Récepteur IR
Seul le câblage entre le Récepteur IR et le Module IR peut être rallongé. Les cables IR avec des LEDs émetteur ne peuvent pas être rallongés. Placez le module IR le plus pres possible de vos apparèils A/V et rallongez le câblage entre le Récepteur IR et le Module IR, si nécessaire jusqu'à 300 mètres en utilisant un cable CAT5 (ou l'équivalent). Coupez alors le connecteur 3.5mm standard du cable du Récepteur IR et rallongez le cable selon l'exemple ci-dessous.
| RéCEPTeur IR | Câble CAT5 | Module IR |
| Rouge | Orange | +12VDC |
| Noir | Bleu | GND |
| Jaune | Vert | STATUT |
| Blanc | Marron | DONNÉES IR |
5 Foire aux questions (FAQ)
L'appareil A/V ne réagit pas aux signaux de ma télécommande.
Le Récipeur IR a une sensibilité de réception d'environ 10 mètres pour un angle d'ouverture de 90 degrès. La portée dépend également de la télécommande utilisée.
- Si levoyant sur le Récopteur IR reste allumé continuèlement, il se peut que le Récopteur IR soit évientuèlement perturbé par un signal d'interférence infrarouge. Essayez de placer le Récopteur IR de telle sorte qu'il soit le moins possible perturbé par d'eventuelles sources d'interférence telles que la lumière directe du soleil, les Téleviseurs à Écran Plat (LCD, Plasma, LED), les lampes fluorescentes ou les ampôules basse consommation.
- Le récepteur IR est compatible avec toutes les télécommandes (infrarouges) standard. A l'exception (à notre connaissance) de Bang&Olufsen (B&O).Assurez-vous que le Récepteur IR et le cable d'extension IR soient correctement connectés et qu'ils soient enchichés fermement.
- Certaines fenêtres IR de set-top boxes (décodeurs TV) et de décodeurs satellites sont extrémement sensibles et peuvent facilement être surchargeés. Ces apparéils reçoivent alors trop de rayons infrarouges et ne fonctionnent pas ou très mal. Déplacez la LED IR de telle sorte que la fenêtre IR recoive moins de lumière infrarouge.
Les informations ci-dessus n'ont pas répondu à vos questions ? Veuillez consulter le site internet www.marmitek.com
6 Spécifications techniques
Récepteur IR
Plage de fréquence 30-60 KHz
Portée de réception IR ± 10 metres
Angle de réception IR 90^ (+45^ / - 45^ depuis le centre)
Longueur du cable 3 metres, peut etre rallongé jusqu'a 300 metres
Indicateur de réception IR OUI, voyant LED violet
Indicateur de statut OUI, voyant LED vert
Dimensions du bloc récepteur 40 × 13 × 11mm
Module IR
ALIMENTATION 100-240VAC 50/60Hz, 12VC 200mA (fournie)
STATUT d'alimentation Fiche 5-24VDC / 5-12VAC, - 5.5mm extérieur / + 2.1mm Intérieur (non fournie)
Entree IR 1x prise jack 3,5mm, pour Recepteur IR standard
1x connecteur a vis, pour au maximum 6
Récepteurs IR connectés en parallèle.
Peut etre rallongé jusqu'à 300 metres par le biais
d'un CAT5 (ou I'équivalent)
Sortie IR 4x fiche jack 3,5mm (mono), commutable pour
câbles d'extension IR avec LEDs émetteur et blaster
Dimensions 95 × 46 × 20mm
Câble d'extension IR avec 2 LEDs émetteur
Connexion fiche jack 3,5mm (mono)
LEDs IR 2x LEDs émetteur IR
Longueur du cable 3 metres
Les specifications sont sujettes à modification sans préavis.
7 Disponible en option
Un Récopeur IR supplémentaire (Réf. 08142)
Chaque système a besoin d'au moins un Récepteur IR (maximum 6). En utilisant un Récepteur IR supplémentaire vous avez la possibilité de commander également vos apparèils A/V depuis une autre piece. Voir les fiches de données du récepteur IR sur le site internet www.marmitek.com
Cable d'extension avec une LED blaster IR (Ref. 08144)
Un blaster IR émet une plus grande quantité de lumière infrarouge (jusqu'à 2 metres même) et il peut ainsi commander facilement plusieurs apparciels. Il peut être donc placé avec moins de précision que les LEDs IR. Voir les fiches de données de la LED Blaster IR sur le site internet www.marmitek.com.
Cable d'extension IR avec deux LEDs émetteur (Réf. 08145)
Les cables d'extension IR avec 2 LEDs émetteur doivent être collés sur l'appareil A/V que vous souhaitez commander. Voir les fiches de données de la LED émetteur IR sur le site internet www.marmitek.com.
8 Notification
8.1 Déclaration de conformité

Par la presente Marmitek BV déclare que l'appareil IR Control 10^TM est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives:
Directive 2014/30/UE du Parlement européen et du Conseil du 26 février 2014 relative à l'harmonisation des législations des États membres concernant la compatibilité electromagnétique (refonte).
Directive 2014/35/UE du Parlement Européen et du Conseil du 26 février 2014 relative à l'harmonisation des législations des États membres concernant la mise à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension
Directive (UE) 2017/2102 du Parlement Européen et du Conseil du 15 novembre 2017 modifiant la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.
Règlement (UE) 2019/1782 de la Commission du 1er octobre 2019 établissant des exigences d'écoconception pour les sources d'alimentation externe en vertu de la directive 2009/125/CE du Parlement européen et du Conseil et abrogeant le règlement (CE) no 278/2009 de la Commission
Vouss pouvez dire la déclaration de conformité complète à http://www.marmitek.com
8.2 Recyclage

Informations environnementales pour les clients de l'Union europeenne et aux autres pays européens disposant de systèmes de collecte selective.
- Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas été traité avec les déchets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements ELECTriques et Electroniques. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique oulectronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le recyclage enonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l'endetroit où vous avez acheté le produit.
8.3 Droits d'auteur
Marmitek est une marque déposée de Germatron BV. IR Control 10^TM est une marque déposée de Marmitek BV. Tous droits réservés. Tout a été mis en œuvre pour que les informations représentées dans ce manuel soient exactes. Marmitek n'est pas responsable des erreurs de reproduction ou d'impression. Les droits d'auteur et tout autres droits de propriété concernant le contenu (comprenant mais pas limités aux numérios de modèle, logiciels, audio, video, textes et photos) appartiennent à Marmitek B.V. Toute utilisation du contenu, mais sans restriction, concernant la distribution, la reproduction, toute modification, la publication ou la diffusion est strictement interdite sans l'autorisation préalable par écrit de Marmitek. Tous les droits d'auteur et autres droits de propriété doivent être respectés pour toutes reproductions. Les autres noms de produits et de sociétés peuvent être des marques de leurs détenteurs respectifs. Les produits commercialisés par des entreprises tierces ne sont mentionnés que pour information, sans aucune intention de préconisation ni de recommmandation. Marmitek decline toute responsabilité quant à l'utilisation et au fonctionnement de ces produits.
Marmitek BV - Boîte postale 4257 - 5604 EG Eindhoven Pays-Bas
