MODE D'EMPLOI SOLAR PANEL WIRELESS VIDEOPHONE + 2 BADGES LEXMAN

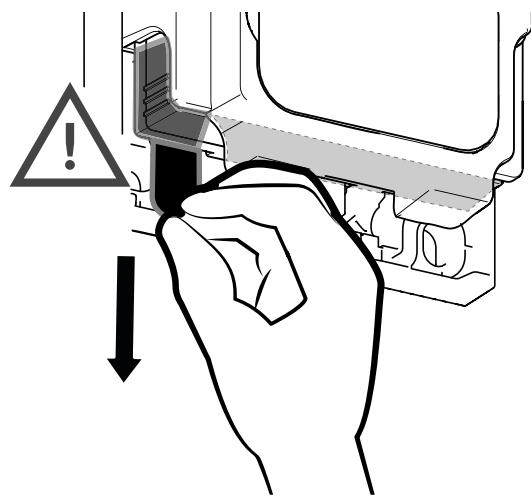

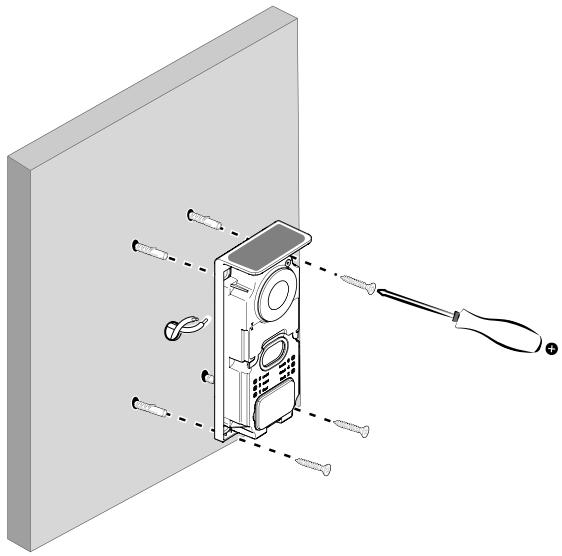

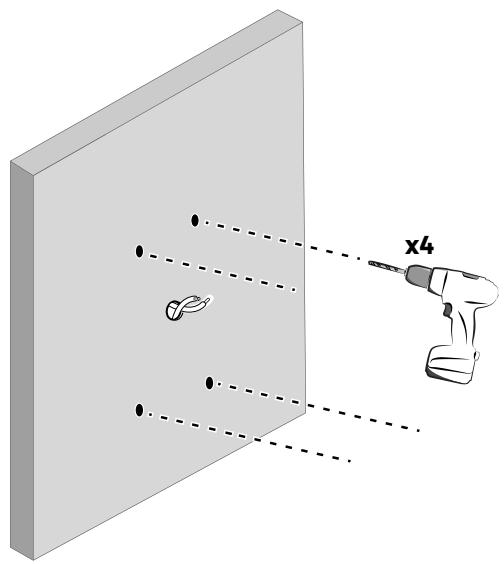

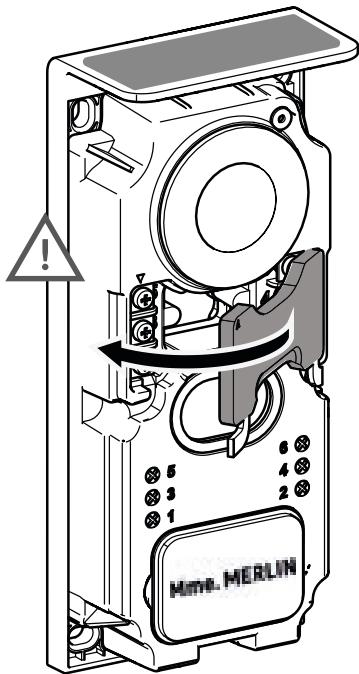

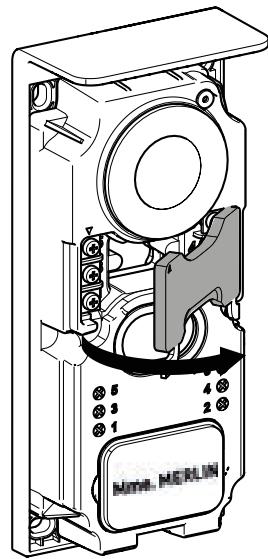

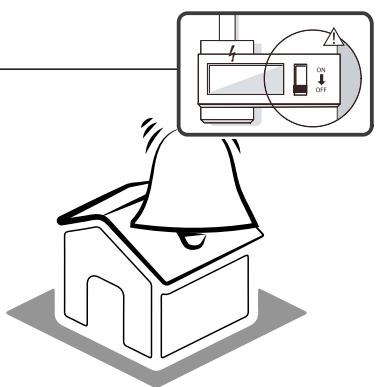

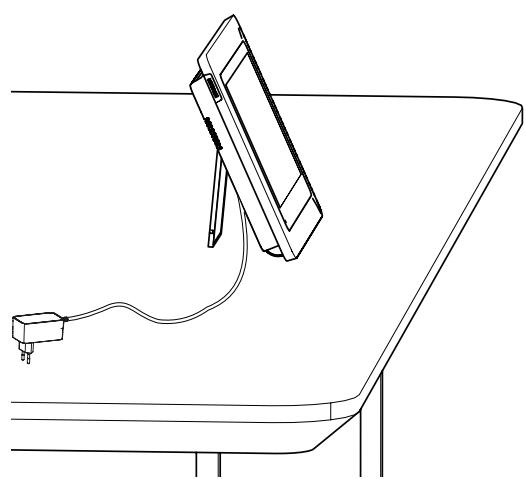

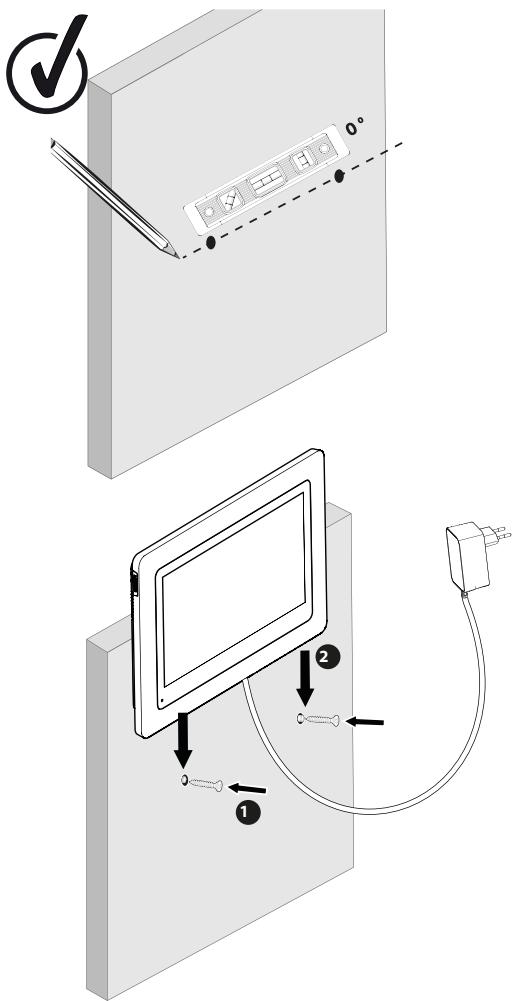

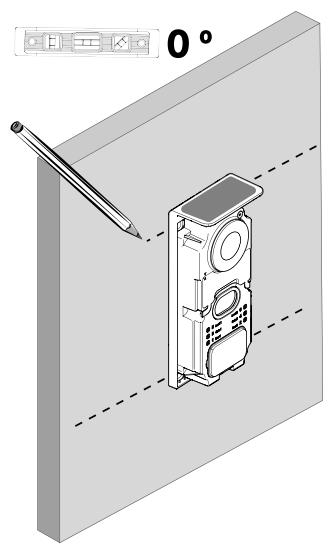

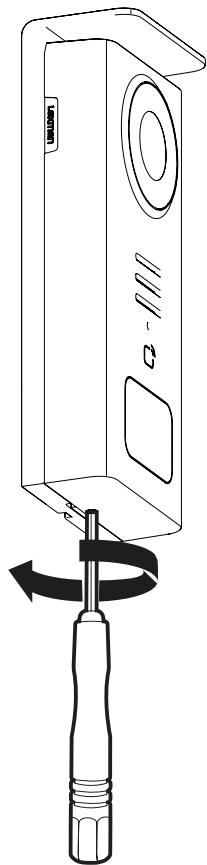

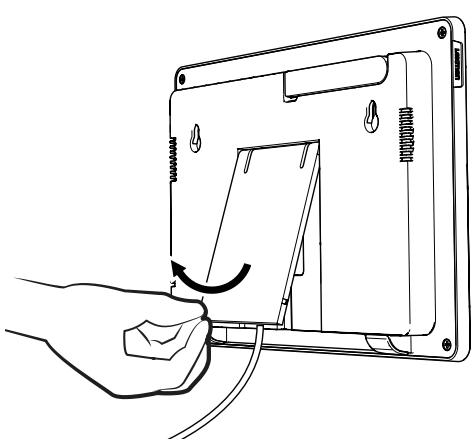

Avant la fixation du produit, veuillez réaliser des tests de portée (N'oubliez pas d'enlever la languette de protection).

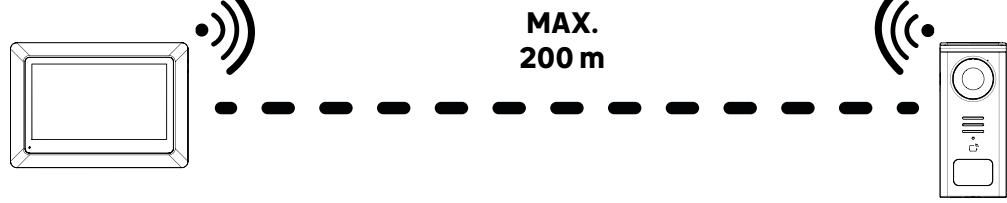

La portée de communication, évaluée en champ libre, peut être influencée par les obstacles entre la platine de rue et le moniter, notamment par différents matérieliaux tels que le bois, le plac, la pierre ou le béton.

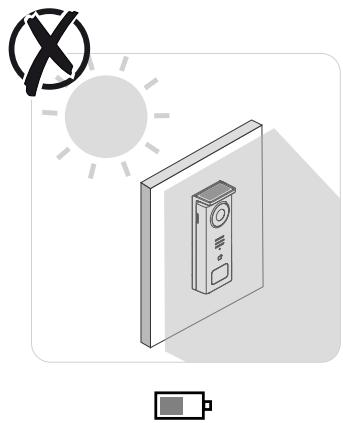

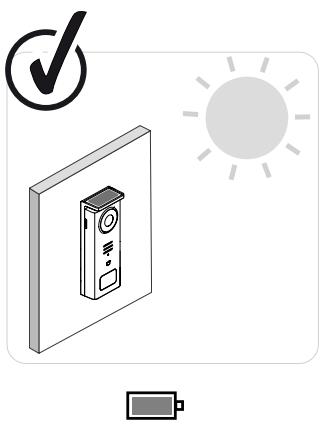

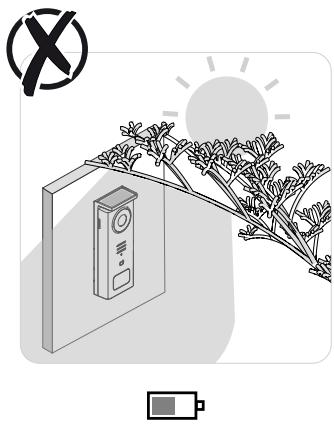

IMPORTANT : Nous conseillons de positionner la platine de rue en plein soleil, car toute forme d'ombre, partielle ou totale, affectera sa capacité de recharge via les panneau solaire.
Il est recommandé de passer un coup de chiffon une fois par mois pour préserver la capacité de chargement via le panneau solaire.

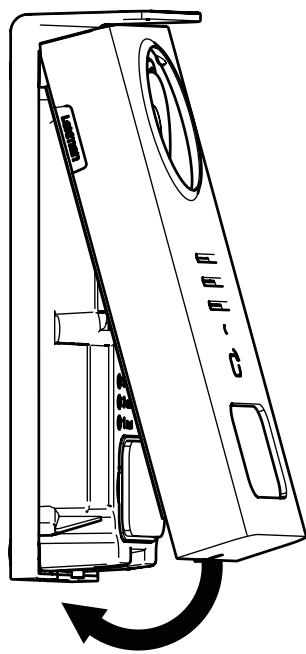

Scheme de cablage 1: Installation sans gache et portail (optionnels).
Cette installation ne permet que:
- Visualisation et communications aux visiteurs

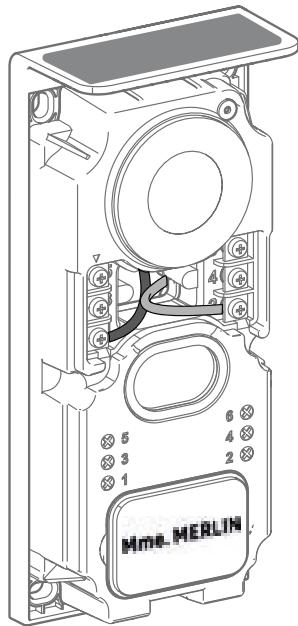

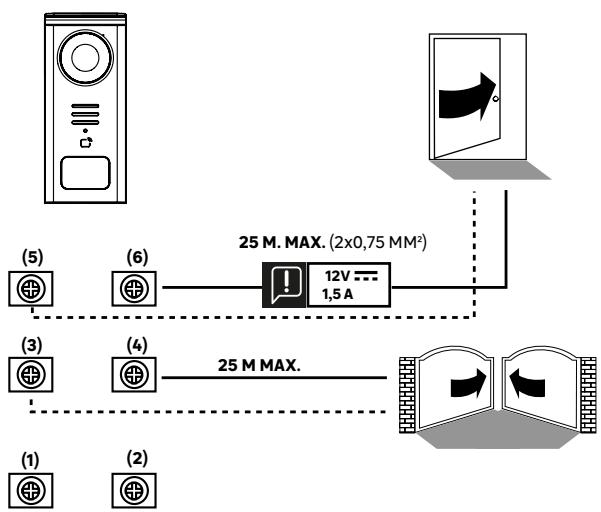

Scheme de cablage 2: Installation avec gâche et portail (optionnels), cette installation nécessite obligatoirement d'une alimentation 12V 1,5A indépendante.
FR

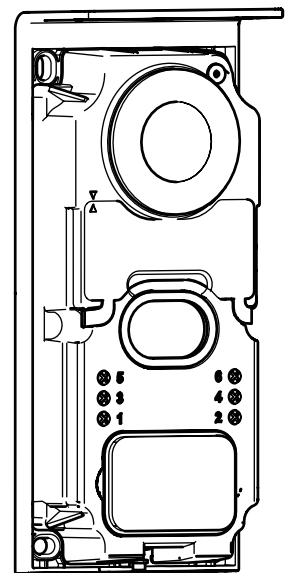

5&6-Contact de commande pour gache electrolyque (necessiste une alimentation 12V -1,5A independante) contact sec par defaut
3&4- Contact de commande pour portail.
1&2-Bornier pour connexion panneau solaire.5V- max

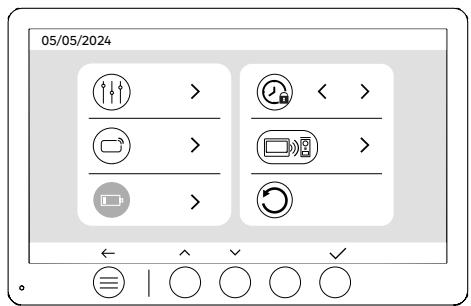

ÉTAT DE LA BATTERIE
Rouge: la charge est en cours
Bleu: la charge est terminée

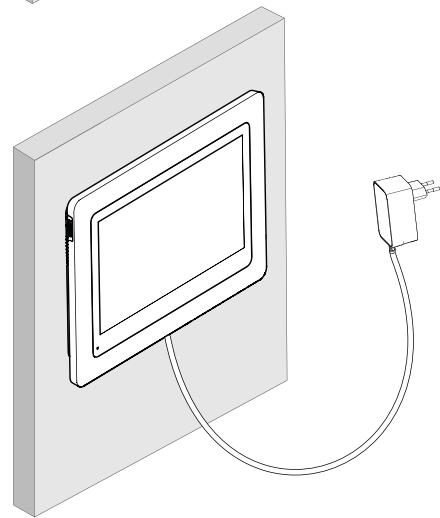

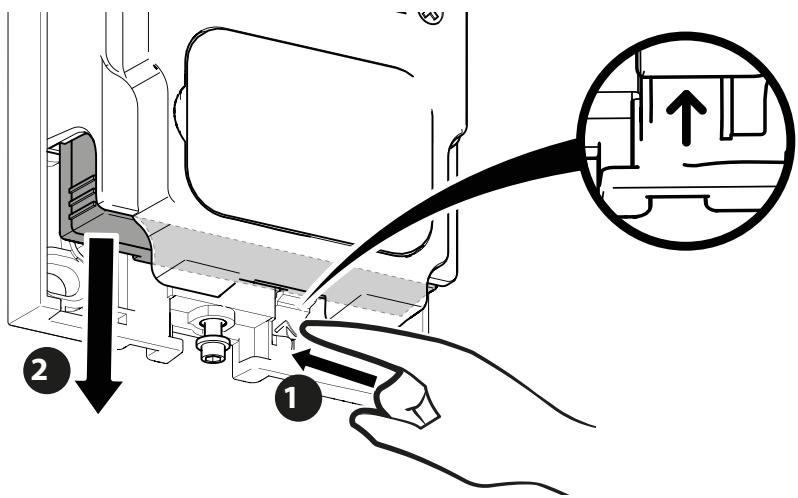

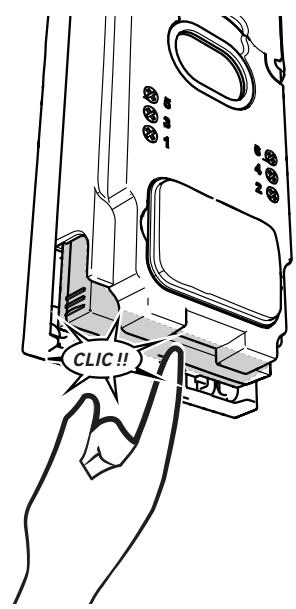

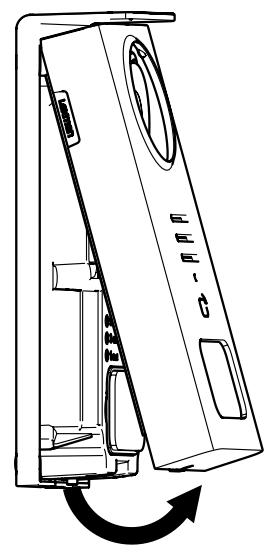

IMPORTANT: Il est conseillé de charger complétement la batterie avant sa mise en route.
Remarque importante : de nombreux facteurs peuvent réduire l'autonomie de la batterie :
Utilisation repétée de la fonction monitoring (affichage de l'image sans présence de visiteur)
- Quantité élevée d'appels par jour
- Utilisation elevée de la vision de nuit
· Distance et nature des obstacles entre la platine de rue et le moniteur
Fixation de la platine de rue dans un lieu ombragé
FR

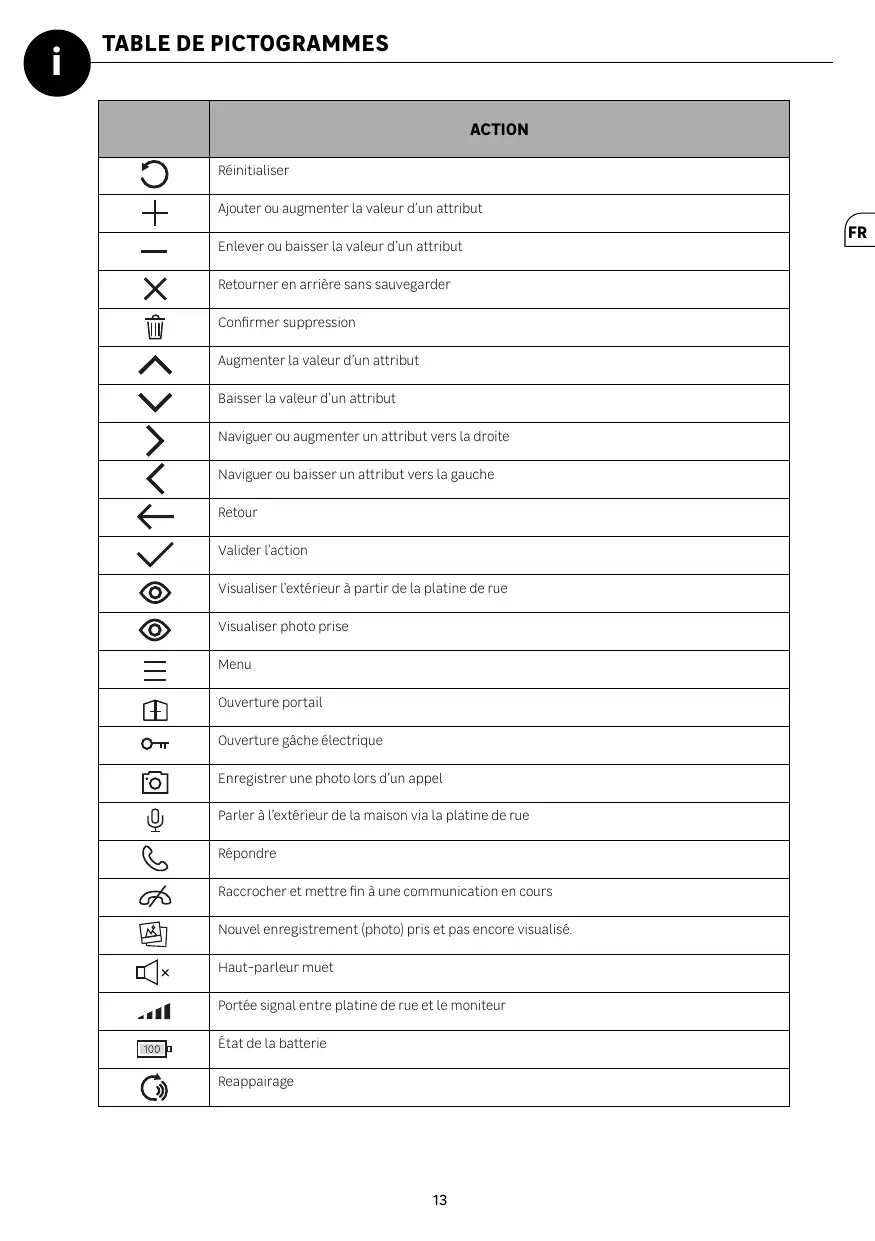

| ACTION |
| ○ | Réinitialiser |
| + | Ajouter ou augmenter la valeur d'un attribut |
| - | Enlever ou baisser la valeur d'un attribut |
| × | Retourner en arrêté sans sauvégarder |
| ¼ | Confirmer suppression |
| ∧ | Augmenter la valeur d'un attribut |
| ∨ | Baisser la valeur d'un attribut |
| > | Naviguer ou augmenter un attribut vers la droite |
| < | Naviguer ou baisser un attribut vers la gauche |
| ← | Retour |
| ✓ | Verifier l'action |
| ◎ | Visualiser l'extérieur à partir de la platine de rue |
| ◎ | Visualiser photo prise |
| ＝ | Menu |
| ⊕ | Ouverture portail |
| ○= | Ouverture gâche électrique |
| ○ | Enregistrer une photo lors d'un appel |
| ○ | Parler à l'extérieur de la maison via la platine de rue |
| ○ | Répondre |
| ○ | Raccrocher etmettre fin à une communication en cours |
| ○ | Nouvel enregistrement (photo) pris et pas encore visuaisé. |
| × | Haut-parleur muet |
| △ | Portée signal entre platine de rue et le moniteur |
| 100 | État de la batterie |
| ○ | Reappairage |
FR
Utilisez la touche portem pour sonner à l'intérieur de la maison.

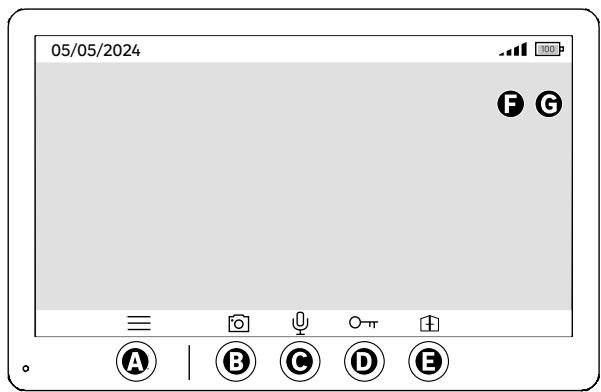

A-Finalise l'appele
B - Prise d'une photo manuelle qui sera stockée dans l'appareil
C - Activation ou désactivation du microphone
D - Ouverture gâche électriche
E - Ouverture portail
F- Portée signal entre platine de rue et le moniteur
G - Etat de la batterie

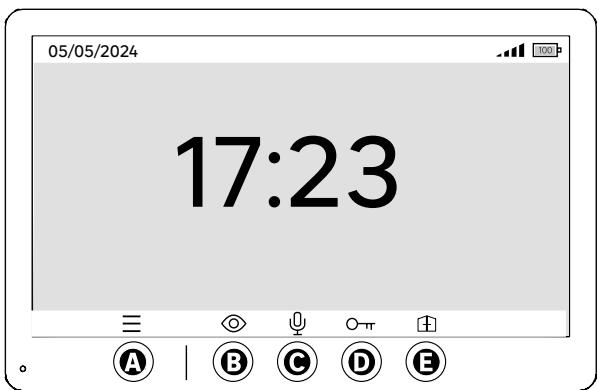

A-Menu
B - Accès à laamera hors appel
C - Activation ou désactivation du microphone
D - Ouverture gâche électrique
E - Ouverture portail

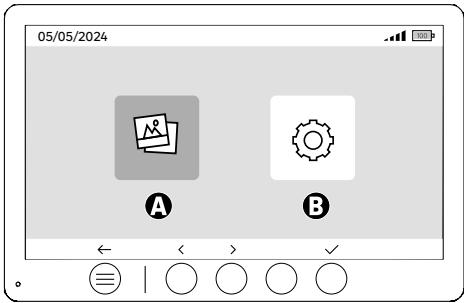

A - Photos prises en votre absence et/ou manuellement
B - Configurations

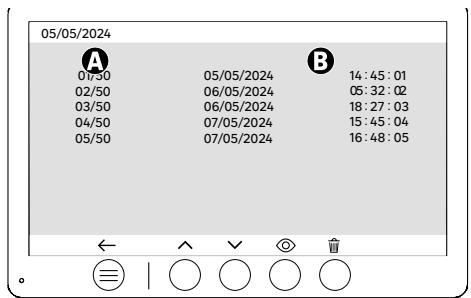

A: Compteur de media (L'appareil dispose d'un stockage capable d'héberger jusqu'à 50 photos, lorsque le stockage est saturel, l'appareil remplacera automatiquement la derniere photo prise par la première.) Exemple Photo 51 remplacera la Photo 1.
B:Date et heures de la prise de photo
Lors d'un appui sur la touche de suppression, confirmez la suppression en appuyant une deuxième fois sur la touche poubelle.

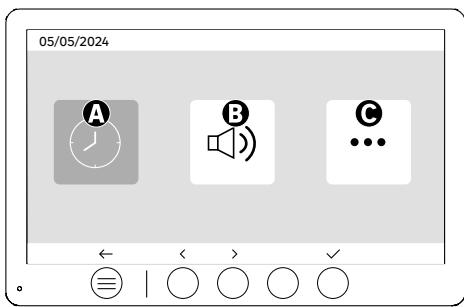

A:Réglage date et heures
B: Reglage volume et sons

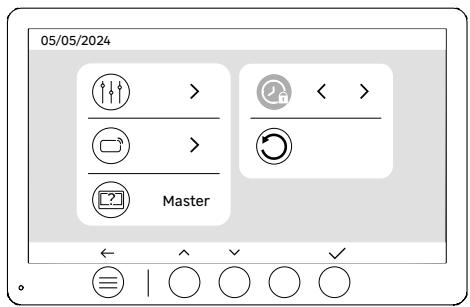

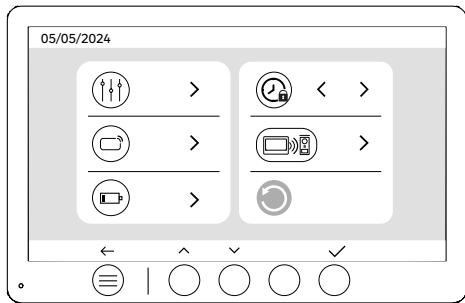

C: Configurations avances
Réglagedatetheure

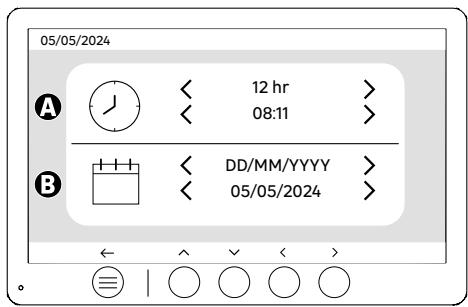

A:Réglage d'heure: Formats 12h ou 24h disponibles
B: Reglage de date: Formats DD/MM/YYYY = Jour/Mois/Année ou YYYY/MM/DD = Année/Mois/Jour dispensables

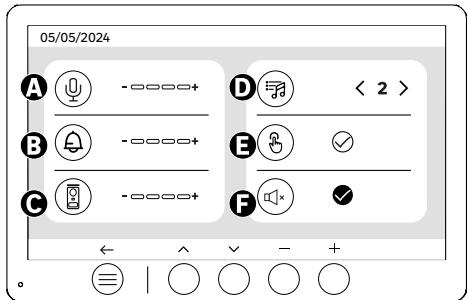

A:Volume de l'audio de l'unité interieure
B:Volume de sonnerie de I'unité interieure
C:Volume de l'audio de la platine de rue
D: Sonnerie (7 sonneries dispensibles)
E: Son des boutons (BIPs)
F: Mode silencieux (Désactive la sonnerie du moniter, le moniter s'allumera comme d'habitude)

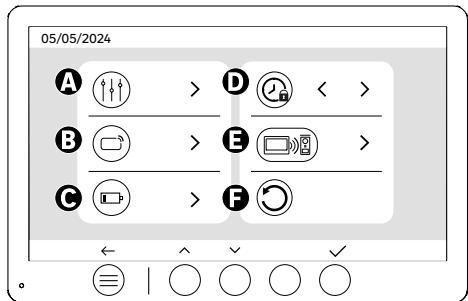

A:Réglage de l'image
B:Appraisal badge (RFID)

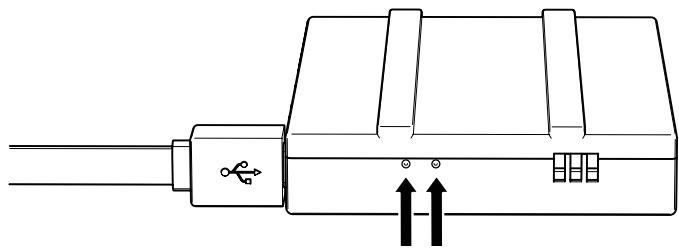

C: Rechargement de la batterie
D:Durée d'ouverture de la gache
E:Appairage (Platine x Moniteur)
F: Réinitialisation aux paramêtres d'usine

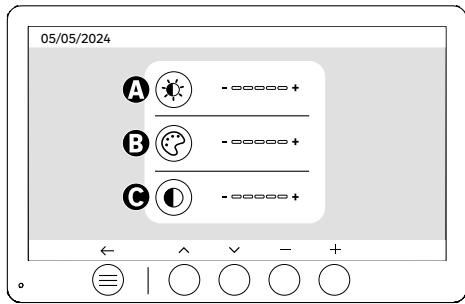

Réglage d'écran
A:Luminosité
B:Couleur
C:Contraste

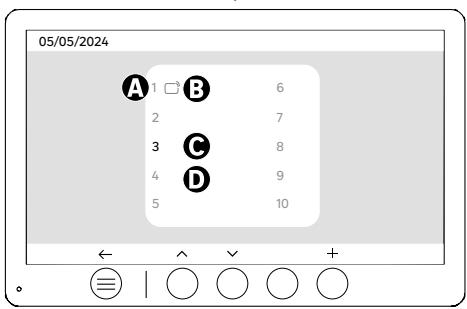

Appairage badge (RFID)
A:Numero de badge
B: Badge appaire
C: Badge selectionné
D:Aucun badge appaire
Pour ajouter un nouveau badge, cliquez sur la touche (+), puis passez le badge sur la platine de rue dans les 60 secondes qui suivent. Il est possible d'ajouter jusqu'à 10 badges différents.
Si le badge passé est déjà enregistré, la sélection est positionnée sur son numéro.
Si le badge passé n'était pas déjà enregistré, il sera ajusté au nombre de la case vide suivante.
Pour supprimer un badge apparié, appuyez sur la touche (Poubelle), ensuite cliquez encore une fois sur (Poubelle) pour confirmer la suppression ou sur (X) pour annuler la suppression.
Rechargement de la batterie

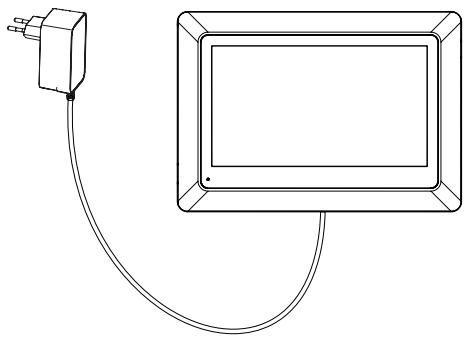

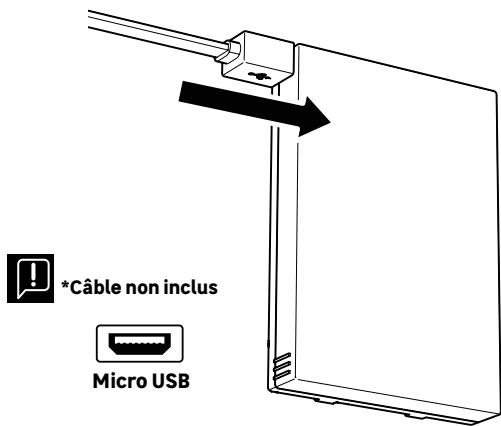

En cliquant sur la touche (coche) vous accéderez à un tutoriel sur le rechargement de la batterie. Suivez les étapes pour la mise en charge.
UTILISATION DES BADGES
Apre'se avoir ete mis en veil, l'appareil necessitera quelques secondes supplémentaires pour activer Iouverture de la gache electrique/ portail lorsqu'il se rallume. Le mode veil est conu pour etendre la durée de vie de la batterie. Veuillez continuer a effectuer l'action indiquee.

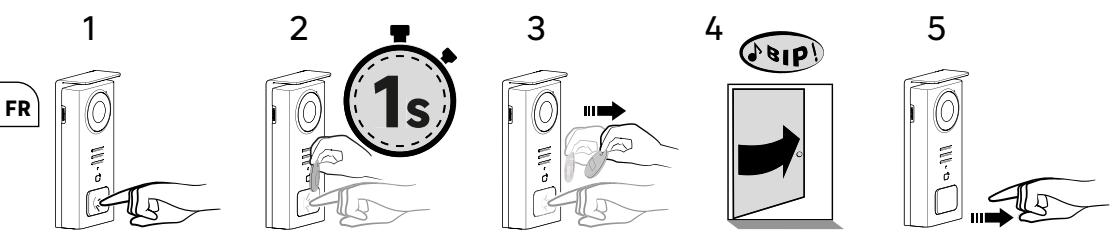

Pour activer l'ouverture de votre gâche électricque, maintainir appuyé le bouton (1) puis passer le badge brievement devant le lecteur (2 et 3). Un bip sonore confirmera que l'action a été effectue avec succès (4). puis relâchéz ensuite le bouton (5).
Si vous n'entendez pas le bip, rééritérer à partir de l'étape 2 sans relâcher le bouton.
L'appeil vers la maison ne sera pas passé.
Si vous entendez un bip long, cela signifie que le badge n'est pas appiaéré. Procedure d'appairage disponible à la rubrique réglage des badges.
Pour activer l'ouverture de votre portail, maintainir appuyé le bouton (1) puis maintainir le badge devant le lecteur jusqu'à ce qu'un double bip sonore confirme que l'action a été effectue avec succès (2) et que le portail s'ouvre (3). Puis relâché ensuite le badge et le bouton (4).
Si vous n'entendez pas le double bip, réiterer à partir de l'étape 2 sans relâcher le bouton.
L'appei vers la maison ne sera pas passé.
Si vous entendez un bip long, cela signifie que le badge n'est pas appiaéré. Procedure d'appairage disponible à la rubrique réglage des badges.
Si vous ne passez aucun badge enregistré avant de relâcher le bouton, la sonnerie se déclenchera. Une fois la sonnerie déclenchée sur le monitér, le lecteur de badge reste disponible et coupe l'appei si un badge enregistré est passé. 18
FR
Durée d'ouverture de la gâche
La durée d'ouverture de la gâche électrique (facultative) reliée à la platine de rue peut être réglée à 1s, 2s, 3s, 4s, 5s.
Reappairage (Platine x Moniteur)

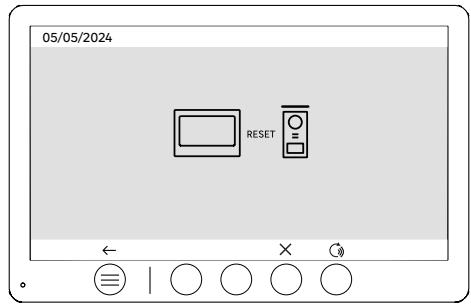

Cette option permet de refaire l'etape d'appairage entre la platine de rue avec le moniteur. Ce n'est normalement pas nécessaire dans la vie normale du produit mais ca peut etre utile si produit reconditionne, si on remplace la platine de rue suite a une prise en charge SAV, etc.

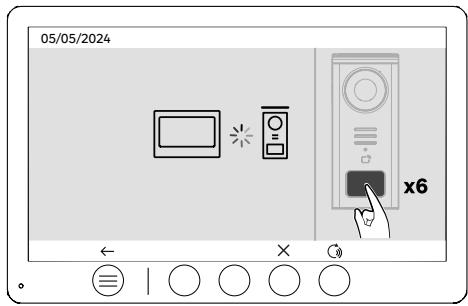

Appuyez sur la touche pour lancer la procédure, une fois l'action confirmé, appuyez 6 fois sur le bouton d'applé de la platine de rue pour finaliser l'action.
Réinitialisation (Configuration d'usine)
La configuration d'usine redémarre l'appareil en effaçant tout le contenu/paramètres précédément sauvégardés. 12
La fonction de veille : Lorsque vos titre visiophone est branché mais inactif, il passera en mode veille après 20 secondes d'inactivite. Pour le reactiver, appuyez sur n'importe quel bouton. La consommation d'énergie en mode veille est inférieure/égal à 0,5 W.
IDENTIFICATION DES PANNES ET DÉPANNAGE
| Panne | Cause | Solution |
| • Le moniteur ne s'allume pas | Le moniteur n'est pas alimenté | • Vérifier que l'alimentation est correctement branchée et sous tension
• Vérifier la polarité au niveau du moniteur ou à la sortie de l'alimentation |
| • Erreur de branchement | • L'appareil est équipé de protections majorues. Débrancher l'alimentation pendant au minimum 1mn, rectifier l'erreur d'installation et rebrancher. A noter que les protections ne seront d'aucun secours en cas de branchement du produit directement sur 230VAC, et que cette erreur n'est pas couverte par la garantie. |
| • Inversion de polarité sur l'alimentation |
| • Court-circuit sur la ligne |
| Le moniteur s'allume mais il n'y a pas d'image et l'appel n'aboutit pas | • La platine n'est pas alimentée | • Vérifier la présence et l'état de charge de la batterie
• S'assurer que la languette protectorice sur la batterie a bien été enlevée |
| • Le panneau solaire ne recharge pas ou recharge insusamment la batterie | • Lorsque cela est possible, veiller à ce que la platine de rue soit exposée au SUD et en dehors de zones omnbragées.
• A défaut d'une exposition suffisante du panneau solaire de la platine, ou en cas d'utilisation intensive du visiophone, il peut être nécessaire, de manière occasionnelle, de complérer la recharge solaire par une recharge completée de la batterie sur le secteur via USB.
• En cas de présence de poussière sur le panneau nettoyer le panneau solaire avec un chiffon humide sans détergent. |
| • Image trop lumineuse | • Position de laamera | • Ne pas exposer l'objetif de la caméra directement au soleil ou sur une surface réfléchissante. |
| • Vérifier les réglages du moniteur |
| • Le volume depuis la platine de rue est trop faible | • Trou micro de la platine de rue bouché | • Vérifiez et rectifiez |
| • Le badge n'ouvre pas les accès et génére un bip long sur la platine | • Badge n'est pas associé au vidéophone | • Reprendre la procédure de programmation des badges.
Rappel:
Passage court du badge (1 bip) = gâche électrique
Passage long (2 bip) = commande contact sec/portal
Badge non apparié (Long bip) |

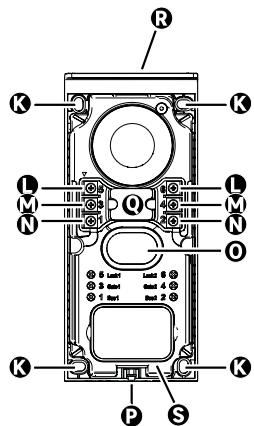

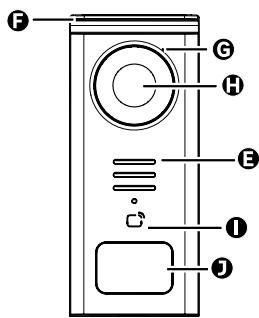

| • La commande de gâche et motorisation fonctionne via le monitueur, pas avec les badges | • Erreur de programmation | • Effectuer un reset, et reprendre la procédure de programmation des badges. |
| • La gâche ou la serrure électrique ne fonctionne pas | • Erreur de branchement | • La gâche ou serrure électrique que vous commandez devra imperativement être équipée d'une mémoire mécanique. Le courant de la gâche ne doit pas excéder 1,1A |
| • La fonction ouverture n'est possible que si la video de la platine de rue respective est affchéée. |
| • Vérifier les connections électriques |
| LETRA | PIEZA |
| A | PANTALLA LCD 800x480p |
| B | MICRÓFONO |
| C | BOTÜN MENÜ |
| D | BOTONES DE NAVEGACION |
| E | ALTAVOCES |
| F | VISERA DE PROTECCION |
| G | MICRÓFONO |
| H | CÁMARA |
| I | LECTOR LLAVE (RFID) |
| J | TARJETA PARA NOMBRE Y BOTÜN DE LLAMADA |
| K | AGUJEROS DE FIJAZION |
| L | TERMINAL ELECTRICO - CERRADURA - ELECTRICA (OPCIONAL) |
| M | TERMINAL ELECTRICO - PORTAL (OPCIONAL) |
| N | TERMINAL ELECTRICO - PANEL SOLAR |
| O | ALTAVOZ |

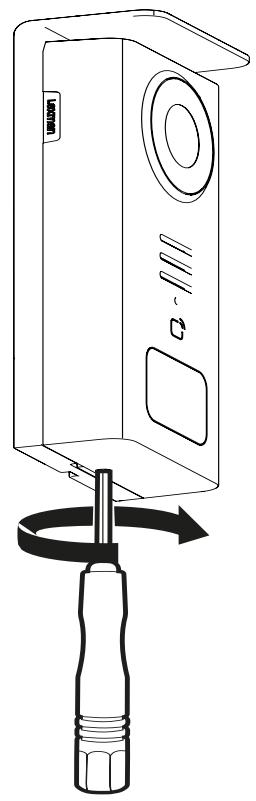

| P | TORNILLO DE FIJAZION DE LA TAPA (ANTIRROBO) |
| Q | PASO DE LOS CABLES |
| R | PANEL SOLAR |

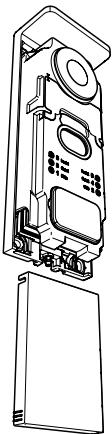

| S | BATERÍA |
