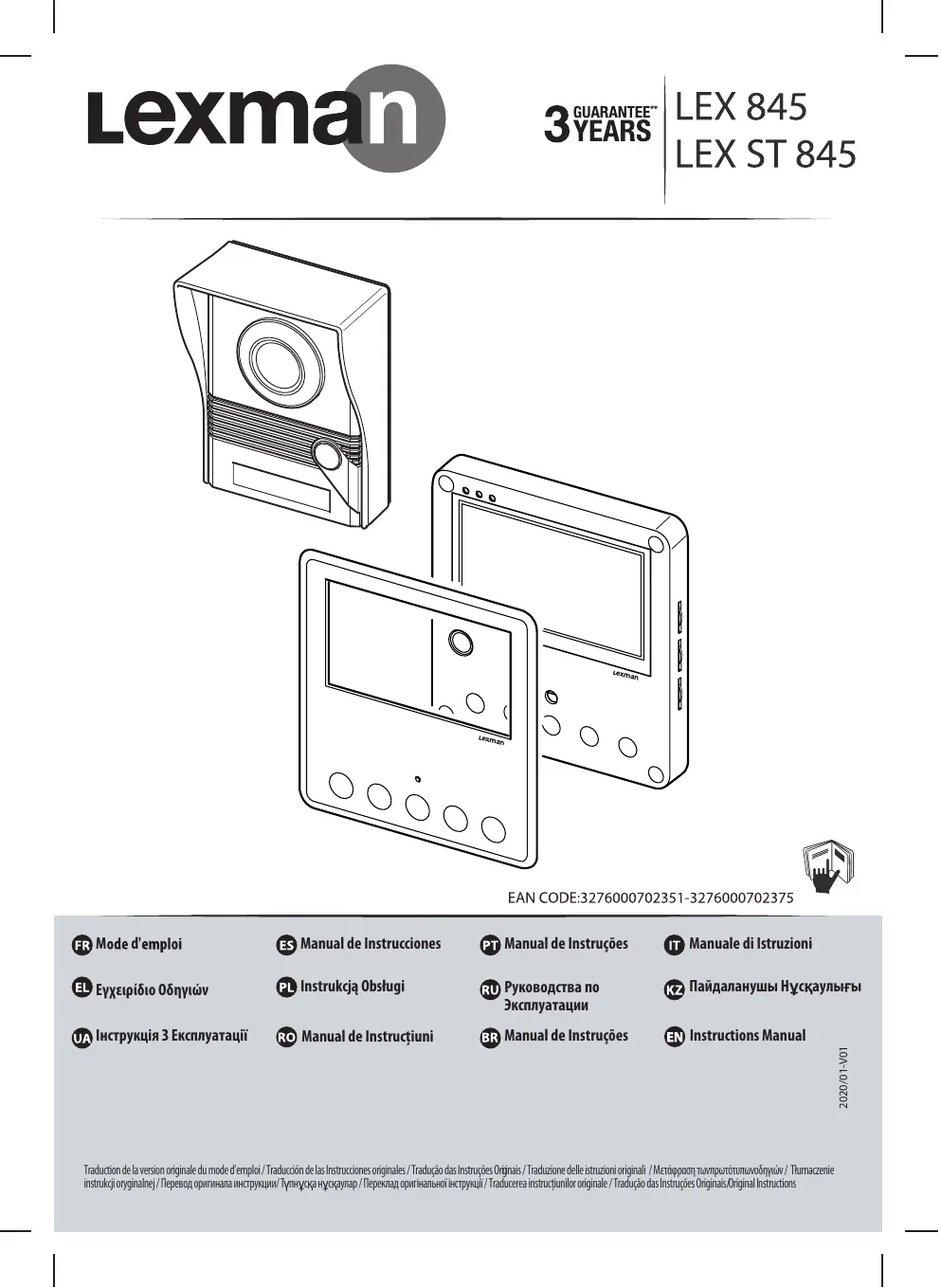

LEX845 - LEXST845 - Visiophone LEXMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visiophone avec badge
Marque	LEXMAN
Modèle	LEX845 / LEXST845
Alimentation	Adaptateur externe 15 V DC, 1.2 A (modèle YN-24WA150120EU)
Consommation électrique	18 W max
Fréquence radio	125 kHz
Puissance d'émission maximale	0,0020 mW
Fonctions principales	Communication audio/vidéo, ouverture de porte, enregistrement de badges
Microphone et haut-parleur	Intégrés
Utilisation	Intérieur (moniteur) et extérieur (unité de porte)
Classe de protection	Classe II
Distance d'aération minimale	10 cm autour de l'appareil
Conditions d'utilisation	Ne pas utiliser en milieu tropical, éviter les projections d'eau
Conformité réglementaire (France)	Respect de la loi CNIL pour la vidéosurveillance
Recyclage	Ne pas jeter avec les ordures ménagères, utiliser la collecte sélective
Relais électrique	12 V pour ouverture de porte
Câbles recommandés	Utiliser des câbles torsadés de bonne section

FOIRE AUX QUESTIONS - LEX845 - LEXST845 LEXMAN

Comment installer le visiophone LEX845 ?

Suivez scrupuleusement la notice d'installation. Veillez à respecter la polarité du câblage électrique, utilisez des câbles torsadés de bonne section et éloignez les câbles de liaison des câbles 230 V. L'adaptateur doit rester accessible.

Mon écran reste noir, que faire ?

Vérifiez les connexions électriques et la polarité. Si le problème persiste, redémarrez l'appareil en le débranchant puis rebranchant. Des interférences extérieures peuvent également provoquer un écran bleu ou noir.

Comment ouvrir la porte depuis le moniteur ?

Appuyez sur le bouton d'ouverture de porte (indiqué par une icône de porte). Après avoir parlé au visiteur, raccrochez pour éteindre le mode conversation.

Comment enregistrer un nouveau badge ?

Consultez la section 'Enregistrement de nouveaux badges' de la notice. Les badges sont préenregistrés, mais vous pouvez en ajouter en suivant la procédure décrite.

Pourquoi l'image est-elle perturbée ?

Vérifiez que les câbles de liaison ne se touchent pas et sont éloignés d'un câble d'alimentation 230 V. Assurez-vous que les câbles sont de bonne section. Redémarrez l'appareil si nécessaire.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le sens de polarité du câblage électrique (+ et -). Assurez-vous que l'adaptateur est correctement branché et que la prise secteur est sous tension.

Puis-je utiliser le visiophone en extérieur ?

L'unité extérieure est conçue pour l'extérieur, mais le moniteur intérieur doit être utilisé à l'intérieur. L'appareil ne doit pas être exposé à des projections d'eau ni utilisé en milieu tropical.

Comment régler le volume du micro ou de la sonnette ?

La notice mentionne un réglage de l'écran et du micro (son visiteur). Consultez la section correspondante pour ajuster le volume selon vos préférences.

Le visiophone est-il compatible avec un portail automatique ?

Oui, il dispose d'un relais électrique 12 V pour commander l'ouverture du portail. L'astuce est d'utiliser les badges pour contrôler le portail.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs. Aucune source de flamme ne doit être placée sur l'appareil.

MODE D'EMPLOI LEX845 - LEXST845 LEXMAN

Nous vous remercions d'avoir acheté ce produit. Nous vous conseillons de dire attentivement la notice d'installation, d'utilisation et d'entretien. Nous avons conscience ce produit pour vous apporter entière satisfaction.

Si vous avez besoin d'aide, I'equipe de votre magasin est à votre disposition pour vous accompagner.

FR-Produit compatible avec:ES-Produkto compatible con:

Recommendation: Utiliser de préférence des cables couples.

FR:relais électric 12 V

ES:relé électrico de 12V

FR: ASTUCE : Commander le portail avec les badges

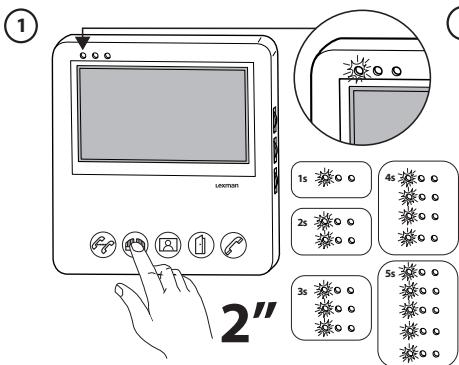

Réglage écran et micro (son visiteur)

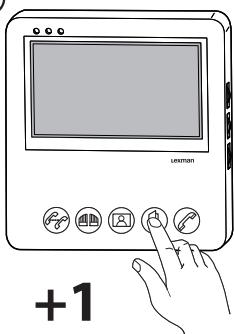

FR Réglage ouverture de la porte

E Pubmuon aoiviymuot nopTac
EN Set door opening

2

3

6

FR Les badges sont pré-enregistrés
Oi kapec eivai npokataxwipoevec

Los llaveros estar pregrabados
EN Badges are pre-registered

FR - Ouverture porte

EN-Open door
ES - Apertura puerta
EL-Avoiya npotac
IT - Apertura porta
PT - Abertura porta

3

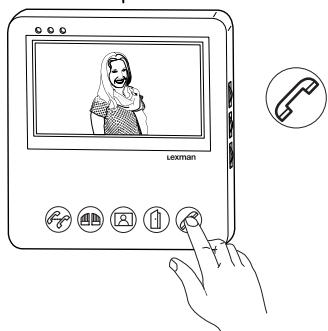

FR - Raccrocher, pour eteindre le mode conversation!
EN-Hang up to switch off conversation mode!
ES - Colgar, para apagar el modo conversacion!
EL- KIAIOTe to kouoitko ia va otatameta tai leuotyia ouvoumuia!
IT - Riattaccare per spegnere la modalità conversazione!
PT - Desligar, para suspender o modo conversa!

7

PR Fonctionnement

EL Aetoupyia

ES Funcionamento

EN Operation

PT Funcionamento

Funzionamento

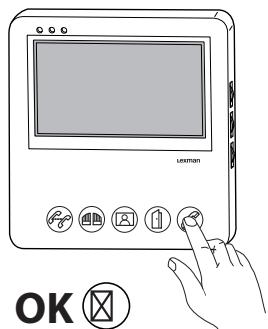

PR Enregistrement de nouveaux badges
Kataxwipton vewkaptuw

ES Grabación de新模式 llaveros
EN Registration of new badges

Mon appareil ne s'allume pas?

Vérifier le sens de polarité du cablage électric et -

J'ai une mauvaise image ou un mauvais son?

Vérifier les connexions et que les cables de liaison ne se touchent pas.

Vérifier que les cables électriques utilisés sont de bonne section.

Vérifier que les câbles de liaison entre le moniteur interieur et extérieure ne sont pas proche d'un cable d'alimentation 230V.

Pendant l'utilisation, l'écran aché des perturbations, un écran bleu ou noir, du à des sources d'interférences extérieures. 7°

Veuillez redémarrer l'appareil en le rebranchant.

Utilisation interieure

"Appareil Classe II

Cela désign un apparéel répondant aux exigences de sécurité pour les apparèels
Classe II, se conformant à la norme IEC 61140*

ES-

Corrente Continua (CC)

Corriente alterna (CA)

FR Précaution d'emploi

EL Aetroupyia

FR-

Conservez une distance minimale de 10 cm tout ajuster de l'appareil afin d'assurer une aération ajustée. "Aucune source de flamme nue, telle qu'une baggie allumée, ne doit être posse sur l'appareil." N'utilise pas cet apparil dans des climats tropicaux. L'apparil ne doit pas être exposé à des projections d'eau; ne posez aucun vase ou autre objecte rempli de liquide sur l'apparil. La prise de l'adaptateur doit rester facilement accessible. Cet apparil ne doit être utilisé qu'avez l'adaptateur fourni avec l'apparil. Fréquence: 125 KHz Puisance maximale d'émission: LEX 875, LEX ST875: 0,0024mW LEX 845, LEX ST845: 0,0020mW LEX 075: 0,0024mW LEX 045: 0,0020mW

ES-

\section*{Caracteristiques du bloc d'alimentation externe}

Characteristicas delbloque de alimentacion externo

Characteristicdoblocodealimentacaoexterna

-Modèle:YN-24WA150120EU
-Tension d'entrée: 100-240V~
-Fréquence d'entée: 50/60Hz
-Tension de sortie: 15.0V =
-Courant de sortie: 1.2A
-Puissance de sortie: 18.0W
-Rendement moyen en mode actif: 87.6%
-Rendement à faible charge (10%): 84.1%
-Consommation électrique hors charge: 0.07W

ES:

Ne jetez pas les piles et les apparèls hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuir à la santé et à l'environnement. Faites reprendre ces apparèls par leur distributeur ou utilisez les moyens de collecte sélective mise à leur disposition par leur commune.

ES - Reciclaje.

FR - FRANCE: SUIVANT LA REGLEMENTATION CNIL concernant les dispositif de videosurveillance ou visiophone

Ce dispositif a pour fonction d'identiter un visitor, en aucen cas il ne doit ete utilise pour surveiller la rue ou l'espace public. Ce dispositif doit ete utilise conformement a la loi informatique et libertes. Tout utilisation de ce produit en dehors d'un cadre strictement personnel est soumise a des obligations legales d'utilisation, notamment en application de la loi n°78-17 du 6 janvier 1978, sur lesquelles il appartient a l'accouer de se renseigner apres le CNIL, et est sousmis a I'otention d'autorisations administratives préalables.

l image de tiers; Le fabricant ne pourrait enaucn cas etre tenu responsable d'une utilisation du visiophone en contravention avec les dispositions legislatives et reglementaires en vigueur.
