MODE D'EMPLOI TH40DP6 EQUATION

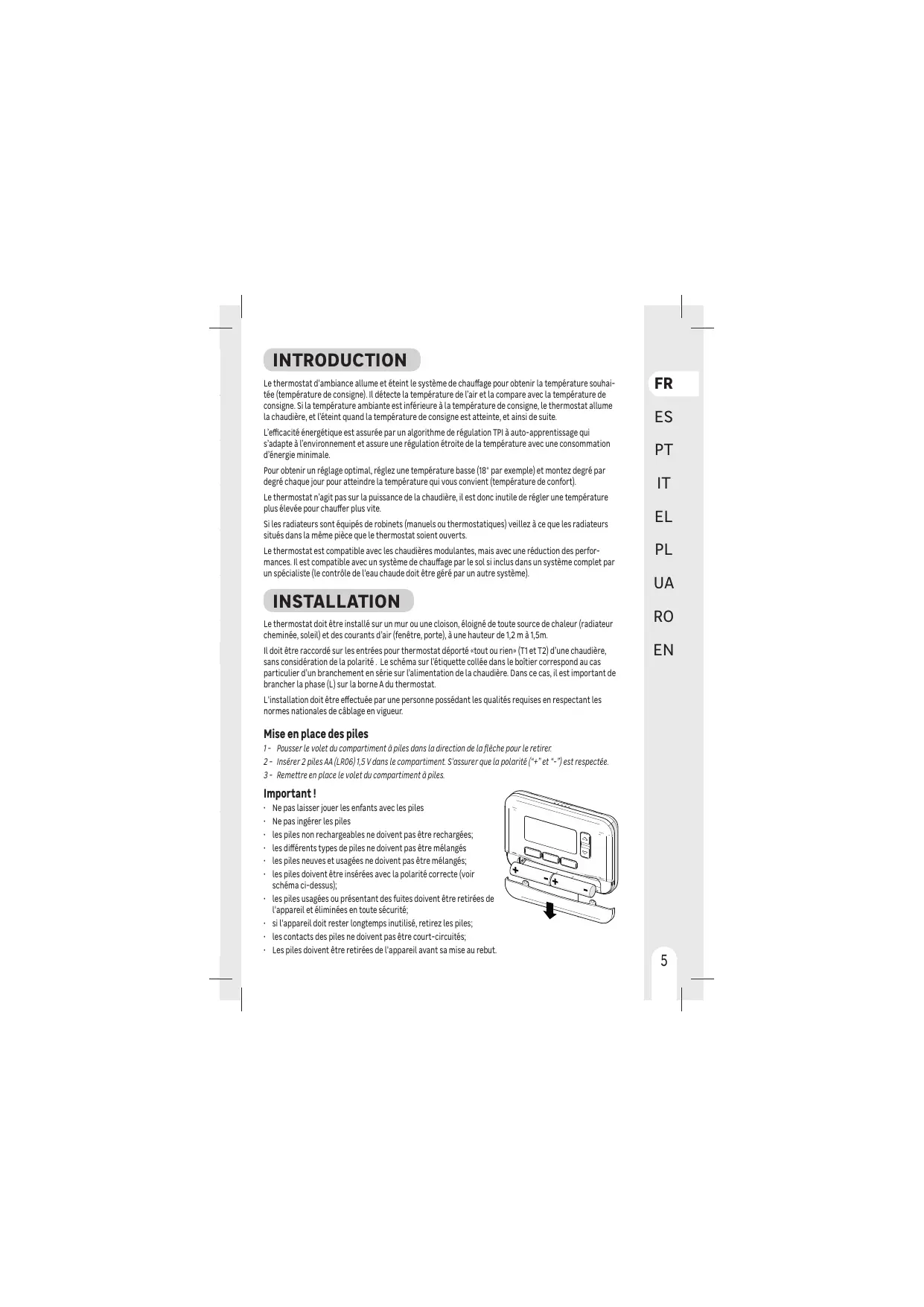

Le thermostat d'ambiance allume et eteint le système de chauffage pour Obtir la temperature souhaïée (température de consigne). il detecte la température de l'air et la compare avec la temperature de consigne. Si la temperature ambiente est inférieure à la temperature de consigne, le thermostat allume la chaudière, et l'éteint quand la temperature de consigne est atteinte, et ainsi de suite.
L'efficacité énergétique est assures par un algorithme de régulation TPI à auto-apprentissage qui s'adapte à l'environnement et assure une régulation étoite de la tempête avec une consommation d'énergie minimale.
Pour obtenir un réglage optimal, réglez une température basse (18° par exemple) et montez dégré par dégré chaque jour pour atteindre la température qui vous convient (température de comport).
Le thermostat n'agit pas sur la puissance de la chaudière, il est donc inutile de régler une température plus élevé pourchauffer plus vite.
Si les radiateurs sont équipés de robinets (manuels ou thermostatiques) veilze à ce que les radiateurs situés dans la même pièce que le thermostat soit ouverts.
Le thermostat est compatible avec les chaudières modulantes, mais avec une réduction des performances. Il est compatible avec un système de chauffage par le sol si inclus dans un système complet par un spécialiste (le contrôle de l'eau chaudiode doit être parl un autre système).
INSTALLATION
Le thermostat doit être installé sur un mur ou une cloison, éloiéne de toute source de chaleur (radiateur chiméné, soléil) et des courants d'air (fenêtre, perte), à une hauteur de 1,2 m à 1,5m.
Il doit être raccordé sur les entrées pour thermostat départé « tout ou rien » (T1 et T2) d'une chaudière, sans considération de la polarité. Le schema sur l'étiquette collée dans le boitier correspond au cas particulier d'un branchement en série sur l'alimentation de la chaudière. Dans ce cas, il est important de branchier la phase (L) sur la borne A du thermostat.
L'installation doit être effectuee par une personne possedant les qualitees requises en respectant les normes nationales de cablage en vigueur.
Mise en place des piles
1- Pousser le volet du compartment à piles dans la direction de la flèche pour le retirer.
2 - Insérer 2 piles AA (LR06) 1,5 V dans le compartment. S'assurer que la polarité (^+ + " et - ) est respectee.
3 - Remetre en place le volet du compartmente à piles.
Important!
- Ne pas laisser jouer les enfants avec les piles
- Ne pas ingérer les piles
les piles non rechargeables ne doivent pas etre recharges;
les différences types de piles ne doivent pasetre melangés
les piles neuves et usagées ne doivent pas être melangés;
- les pêts doivent être insérées avec la polarité correcte (voir schéma ci-dessus);
- les piles usagées ouprésentant des fuites doivent être retirees de l'appareil et éliminées en toute sécurité;
- si l'appareil doit rester longtemps inutilise, retirez les piles;
les contacts des piles ne doivent pas etre court-circuites;
- Les piles doivent être retirees de l'appareil avant sa mise au rebut.
UTILISATION

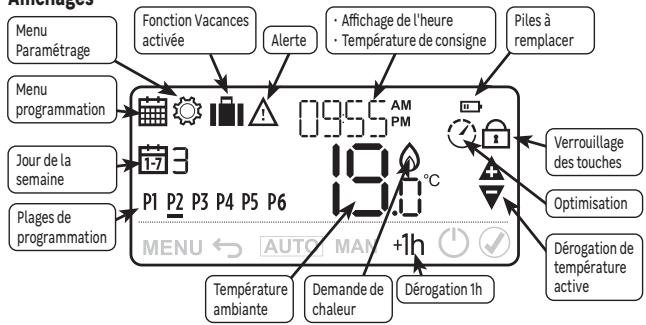

Affichages

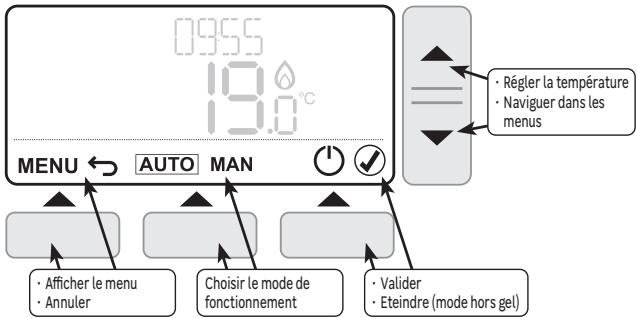

Commandes et navigation
Première mise en marche
A la première mise en place des piles, il est nécessaire de régler la langue de l'utilisateur, la date et 'heure, et le type de programmed.
1 - Choiser la langue à l'aide des touches ▲ et ▼
2 - Appuyer sur √ pour valider (bouton de croite)
3 - l'indication FN est affichee et l'année clignote
4 - Régler l'année à l'aide des touches ▲ et ▼
5-Appuyer sur pour valider
6 - Régler le mois à l'aide des touches ▲ et ▼
7- Appuyer sur pour valider
8 - Régler le jour à l'aide des touches ▲ et ▼
9- Appuyer sur pour valider
10 - Régler l'heure à l'aide des touches ▲ et ▼
11- Appuyer sur pour valider
12 - Regler les minutes à l'aide des touches ▲ et ▼
13- Appuyer sur pour valider, l'indication PROGE est affichee et le type de programme clignote
14 - Régler le type de programme à l'aide des touches
Le type de programme "7d" permet de régier des plages horaires différentes pour chaque jour.
Le type de programme "5-2" propose un réglage de plages horaires pour les jours de semaine (du lundi au vendredi) et un autre pour le week-end (Samedi et dimanche).
15 - Appuser sur pour valider,
Modes de Fonctionnement
Plusieurs modes de fonctionnement sont proposés :
- AUTO: Le thermostat suit les programmes internes pré-enregistrés pour chaque jour de la semaine. Ces programmes définitif qu'elle température régier pour chacune des 6 plages horaires de la journee. Il est possible de personneliser ces programmes.
- MAN (Manuel): Le thermostat suit en permanence la température de consigne régée à l'aide des touches ▲ et ▼.
- OFF (Mode Hors Gel): Le thermostat maintain une température supérieure à 5^ pour protégger du gel.
Changement de mode
1- Appuyer sur (bouton de droite) pour placer le thermostat en mode Hors Gel, l'indication [F-F] est affichée
2- Appuyer a nouveau sur pour reactiver le thermostat, l'indication F-F disparait
3- Appuyer sur AUTO MAN (bouton central) pour basculer entre le mode AUTO et le mode MANUAL
Il n'est pas possible d'activer le mode AUTO ou MANUEL quand le thermostat est en mode OFF (Hors Gel)
Un appui long sur les touches et permet de faire defiler les chiffres rapidement.
MENU
AUTO MAN
3
Les programmes du mode AUTO
Le mode AUTO permet 6 changements de niveau de température qui peuvent être programmés pour chaque jour entre 0h et 23h50. Chaque niveau de température peut être régile entre 5^ et 35^ par pas de 0.5^ . Les programmes par défaut sont les suivants:
Lundi au vendredi (jours 1 à 5)
| Période | P1 | P2 | P3 | P4 | P5 | P6 |
| Heure | 6:30 | 8:00 | 12:00 | 14:00 | 18:00 | 22:30 |
| Temp. | 21°C | 16°C | 21°C | 16°C | 21°C | 16°C |
Samedi et dimanche (jours 6 et 7)
| Période | P1 | P2 | P3 | P4 | P5 | P6 |
| Heure | 6:30 | 9:00 | 12:00 | 14:00 | 18:00 | 23:00 |
| Temp. | 21°C | 18°C | 21°C | 18°C | 21°C | 16°C |
| LU VEN | 16°C | P2-21°C | P2-21°C | P4-16°C | P5-21°C |
| P2-16°C | P2-21°C | P4-16°C | P5-21°C |
| SA DIM | 16°C | P2-21°C | P2-21°C | P4-16°C | P5-21°C |
| P2-18°C | P2-18°C | P4-16°C | P5-16°C |
| 3.00 | 6.00 | 8.00 | 12.00 | 14.00 | 18.00 | 19.00 | 23.00 | |
Personnaliser les programmes
1- Appuyer sur MENU (bouton de gauche) pour entrer dans le menu de programmation, le symbole et l'indication PROG clignotent
2-Appuyer sur pour valider (bouton de droite),le premier jour est affché et son numero clignote.
3 - Choisir le jour à modifier à l'aide des touches ▲ et ▼
Si le type de programme "5-2" a ete choisi lors de la mise en service, seuis les choix "LU:VE" et "SA:Dl" sont proposés.
4 Appuyer sur pour valider, la première plage hora clignote, l'houre de declenchement et la temporature programmée sont affichées.
5 - Choisir la plage horsaire à modifier à l'aide des touches ▲ et ▼
6 - Appuyer sur pour valider, l'heure de déclenchement clignote
7 - Régler l'heure à l'aide des touches ▲ et ▼
8 Appuyer sur pour valider, la temperture clignote
9 - Régler la température à l'aide des touches ▲ et ▼
10 - Appuyer sur pour valider.
11 - Revenir au point 5 pour chacune des autres plages horsaires à modifier
12 - Revenir au point 3 pour chacun des autres jours ou copier le jour (voir ci-après)
A tout moment, il est possible de revenir à l'été precedente en appuyant sur (Bouton de gauche)
Copier les plages horaires d'un jour sur un autre jour
1- Appuyer sur MENU (bouton de gauche) pour entrer dans le menu de programmation, le symbole et
l'indication PRCIG clignotent
2 - Appuyer sur pour valider (bouton de croite), le premier jour est affché et son numero clignote.
3 - Choisir le jour à copier à l'aide des touches ▲et
4 - Appuyer sur COPY (bouton du centre)
5-Le nom du jour acipier (source) est remplace par l'indication T, et le numero du jour sur lequel copier (cible) clognate.
6 - Choiser le jour cible à l'aide des touches ▲ et ▼
7- Appuyer sur pour valider,
8 - Revenir au point 6 pour chacun des autres jours cible
Régler la date et l'heure
1- Appuyer sur MENU(bouton de gauche), le symbole et l'indication PROG clignotent
2- Appuyer sur (bouton de réglage de température) pour entrée dans le menu de réglage, le symbole et l'indication SCT clignotent
3- Appuyer sur pour valider (bouton de croite), l'année est affichee et l'indication PN clignote
4- Appuyer sur √ pour valider, l'année clignote
5- Regler l'année à l'aide des touches ▲ et ▼
6- Appuyer sur pour valider, le mois est affché et l'indication MOIS clignote
7- Appuyer sur pour valider, le mois clignote
8 - Régler le mois à l'aide des touches ▲ et ▼
9- Appuyer sur pour valider, le jour est affché et l'indication LUCUR clignote
10-Appuyer sur pour valider,le jour clignote
11 - Régler le jour à l'aide des touches ▲ et ▼
12- Appuyer sur pour valider, l'heure est affichée et l'indication HECUR clignote
13 - Appuyer sur✔ pour valider , l'heure clignote
14 - Régler l'heure à l'aide des touches ▲ et ▼
15 - Appuyer sur pour valider, les minutes sont affichées et l'indication MINC clignote
16 - Appuyer sur pour valider, les minutes clignantent
17 - Regler les minutes à l'aide des touches ▲ et ▼
18 - Apppayer sur pour valider ,
Dérogation de températe
En mode AUTO, il est possible de corriger la température de consigne à l'aide des touches touches ▲ et
▼. Ce réglage-temporaire sera annuléès la prochaine plage horsaireprogrammée.
Exemple: Il est Samedi à 10h, la température programmée est de 18^ , je peux l'augmenter à 19^ à l'aide de la touche , et elle passera automatiquement à 21^ à 12h.
Appuyer sur AUTO (bouton central) pour force le return de la température programmée sans attendre la plage suivante.
Appuyer sur ^1h^ (bouton de croite) pour limiter la période de dérogation à une heures.
Fonction Vacances
Cette fonction permet de programmer une température constante pendant un nombre de jours choisi, afin de réduire les coûts en énergie.
1- Appuyer sur MENU(bouton de gauche), le symbole et l'indication PROG clignotent
2- Appuyer 2 fois sur A, le symbole et l'indication FIyFy clignotent
3- Appuyer sur pour valider, l'indication est affchéée et le nombre de jours clignote
4 - Régler le nombre de jours à l'aide des touches ▲ et ▼
5- Appuyer sur pour valider, l'indication TEM est affichée et la température clignote
6 - Régler la température souhaïée à l'aide des touches ▲ et ▼
7 - Appuyer sur pour valider, le nombre de jours restant changera tous les jours à minuit.
8-Pour annuler, appuyer sur MENU(bouton de gauche), puis appuyer sur pour valider
Verrouillage du clavier
1- Maintain la pression simultanément sur MENU (bouton de gauche), et ① (bouton de croite) pendant 5 secondes pour verrouiller le clavier. Le symbole s'affiche.
2 - Proceder de la même façon pour déverrouiller.
Optimum start
Ce thermostat dispose d'une fonction d'optimisation qui vise à economiser de l'énergie tout en maintainant un niveau de comfort adaptable.
Le thermostat apport combien de temps il faut au logement pour atteindre une temperature définie, puis allème le chaffugé un peu plus tout pour atteindre cette temperature à l'heure programmée.
Par défaut, l'optimisation est désactivée, consultez les instructions du mode Installateur pour les activer.
Le symbole s'affiche quand l'optimisation est activée.
Mode Installataur
Le thermostat est paramétré en usine pour pilotier une chaudière à gaz.
Le Mode installateur permet de modifier ces réglages d'usine en respectant les valeurs ci-après.
| Applications | Cycles / heures | Durée mini en marche | Paramètres à changer |
| Chaudière à gaz (<30 kW) | 6 | 1 min | Aucun changement |
| Chaudière au Fuel - Pompe à Chaleur - Poèle à Pellets | 3 | 4 min | Paramètre 3OT sur 4 Paramètre 2CR sur 3 |
1- Maintainir la pression simultanement sur MENU (bouton de gauche), et (réglage de température)pendant 3 secondes pour acceder au mode Installateur.
2- Choisir le paramètre à modifier à l'aide des touches ▲ et ▼
3-Appuyersur pour modifier un parametre,
4 - Régler le paramètre à l'aide des touches ▲ et
5-Appuyer sur pour valider
6- Appuyer sur pour sortir du mode installateur.
| Para-mètre | Description | Plage de valeurs | Valeur d'usine |
| 1LA | Langue d'affichage | 1=EN, 2=NL, 3=FR, 4=DE, 5=IT, 6=ES, 7=PT,8=CZ, 9=HU, 10=PL, 11=RO, 12=SK, 13=HR | 1=EN |
| 2CR | Cycles de chauffage par heures | 3, 6, 9, 12 | 6 |
| 3OT | Durée minimale de marche | 1....5 min | 1 min |
| 4LL | Température de consigne minimale | 5....21°C | 5°C |
| 5UL | Température de consigne maximale | 21....35°C | 35°C |
| 6SO | Type de programmation | 1=7 jours, 2=5+2 jours | 1=7 jours |
| 9LC | Mode Sécurité | 0=Désactivé, 1=Activé | 0=Désactivé |
| 10BL | Rétroécailage | 0=Désactivé, 1=Activé | 1=Activé |
| 11CL | Format horaire | 0=24h, 1=12h | 0=24h |
| 12DS | Heure d'été | 0=Désactivé, 1=Activé | 1=Activé |
| 13TO | Calibrage sonde | -3....+3°C | 0 |
| 15SD | Réinitialisation des Programmes | 0, 1 (Réinit) | 0 |
| 16FS | Réinitialisation des valeurs d'usine | 0, 1 (Réinit) | 0 |
| 17OP | Optimum start | 0=Désactivé, 1=Activé | 0=Désactivé |
| 19LK | Options de verrouillage | 1=Partiel, 2=Total | 1=Partiel |
| Données Techniques |
| Type de Thermostat | Thermostat d'ambiance digital à montage indépendant pour installation en saillie |
| Protection électrique | IP30 Pas de protection contre projections d'eau |
| CLASSE II Produit qui ne comprend pas de mise à la terre, mais une isolation double comme protection contre les chocs électriques |
| Type de Piles | 2 piles AA (LR06) 1,5 V (non fournies) |
| Plage de Température | 5-35°C |
| Action | Micro-coupure, Type 1C |
| Courant admissible | Tension nominale 24-230V-, 50-60Hz - Intensité maxi pour charge résistive: 3A Intensité maxi pour charge inductive: 1A |
| Environnement | Degré de pollution 2. (conditions domestiques standard sans poussière conductrice) |
| Classe de régulation (selon 811/2013) | Classe IV | Tension d'impulsion nominale | 2500 V |
| Gain d'efficacité énergétique (contribution à l'efficacité énergétique saisionné du chiffage des locaux) | 2% |
| Classe de logiciel | Classe A | Catégorie de surtension selon IEC/EN60730-1 | II |
| Fournisseur | ADEO Services - 135 Rue Sadi Carnot, CS 00001, 59790 - RONCHIN - FRANCE |
DéPANNAGE
Les anomalies de fonctionnement sont souvent dues à des causes mineures; consulter le tableau ci-dessous avant de contacter le service après-vente. Cela pourra vous faire gagner du temps et vous éviter des dépenses inultles.
| Problème | Causes, remèdes |
| Plus d'affichage | Vérifier l'installation des piles en ouvrant le compartment.
Vérifier que les piles sont installées dans laonne position.
Remplacer les piles. |
| Le symbole → est affché | Les piles sont faibles. (moins de 10% de capacité restante) |
| Les symboles ∧ et → clignotent | Remplacer les piles immédiatement. |
| Les symboles ∧ et -- sont affchéés | La sonde de votre thermostat est défectueuse, contacter un installerateur pour réparer ou remplacer le thermostat. |
En cas de problème persistant, contacter le service après-venture de votre magasin.
Garantie
La garantie ne couve pas les problèmes liés à une mauvaise installation, un mauvais branchement électrique, ou une mauvaise utilisation.
Traitement des apparèils électriques et électroniques en fin de vie
Ce pictogramme indique que ce produit ne doit pas etre elimine avec des déchets ménagers non triés. Un systeme d'élimination et de traitement spécifique aux équipements électriques et Electroniques usages, dont l'utilisation est obligatoire, a été mis en place complenant un droit de reprise gratuite du équipement usage à l'occasion de l'achat d'un équipement neuf et une collecte sélective par un organismé agreé.
Pour plus de renseignements, vous pouvez vous adresser à votre magasin ou à votre mairie.
Une élimination correcte des équipements électriques et Electroniques usages garantit un traitement et une valorisation appropriée permettant d'éviter des dommages à l'environnement et à la santé humaine et de préserver les ressources naturelles.
