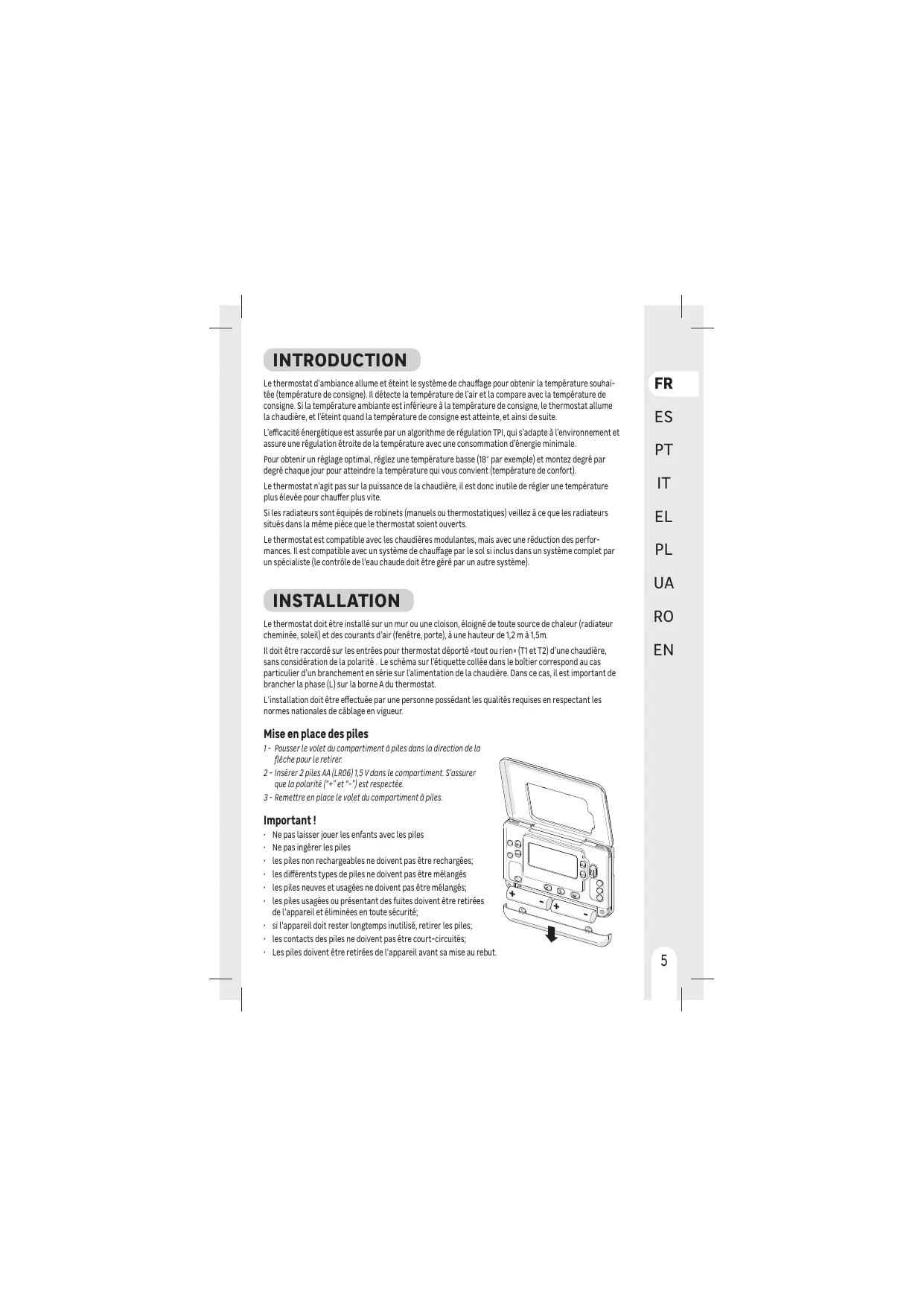

MODE D'EMPLOI TH30DP4 EQUATION
Le thermostat d'ambiance allume et eteint le système de chauffage pour obtenir la temperature souhaïée (température de consigne). Il detecte la température de l'air et la compare avec la temperature de consigne. Si la temperature ambiente est inférieure à la temperature de consigne, le thermostat allume la chaudière, et l'éteint quand la temperature de consigne est atteinte, et ainsi de suite.
L'efficacité energetique est assurée par un algorithme de régulation TPI, qui s'adapte à l'environnement et assure une régulation étroite de la température avec une consommation d'énergie minimale.
Pour obtenir un réglage optimal, réglez une température basse (18° par exemple) et montez degré par degré chaque jour pour atteindre la température qui vous convient (température de comport).
Le thermostat n'agit pas sur la puissance de la chaudière, il est donc inutilé régler une température plus élevée pourchauffer plus vite.
Si les radiateurs sont équipés de robinets (manuels ou thermostatiques) veilze à ce que les radiateurs situés dans la même pièce que le thermostat soit ouverts.
Le thermostat est compatible avec les chaudières modulantes, mais avec une réduction des performances. Il est compatible avec un système de chauffage par le sol si inclus dans un système complet par un spécialiste (le contrôle de l'eau chaudiode doit être parl un autre système).
INSTALLATION
Le thermostat doit être installé sur un mur ou une cloison, éloiéne de toute source de chaleur (radiateur chiméné, soléil) et des courants d'air (fenêtre, porte), à une hauteur de 1,2 m à 1,5m.
Il doit être raccordé sur les entrées pour thermostat départé « tout ou rien » (T1 et T2) d'une chaudière, sans considération de la polarité. Le schema sur l'étiquette collée dans le boîtier correspond au cas particulier d'un branchement en série sur l'alimentation de la chaudière. Dans ce cas, il est important de brancher la phase (L) sur la borne A du thermostat.
L'installation doit être effectuee par une personne possedant les qualites requises en respectant les normes nationales de cablage en vigueur.

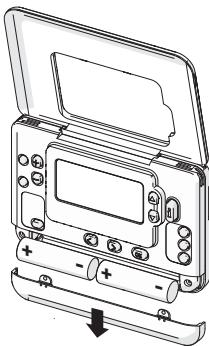

Mise en place des piles
1 - Pousser le volet du compartment à piles dans la direction de la flèche pour le-retirer.
2 - Insorer 2 paires AA (LRO6),1.5V dans le compartment. S'assurer que la polarite (^ + ^ et -^ ) est respectee.
3 - Remetre en place le volet du compartment à piles.
Important!
- Ne pas laisser jouer les enfants avec les piles
- Ne pas ingérer les piles
les piles non rechargeables ne doivent pas etre rechangeges;
les différences types de piles ne doivent pas etre melangés
les piles neuves et usagées ne doivent pas'être mélangés;
- les piles usagesées ou présentant des fuites doivent être retirées de l'appareil et éliminées en toute sécurité;
- si l'appareil doit rester longtemps inutilisé, retirer les piles;
les contacts des piles ne doivent pas etre court-circuites;
- Les piles doivent être retirees de l'appareil avant sa mise au rebut.

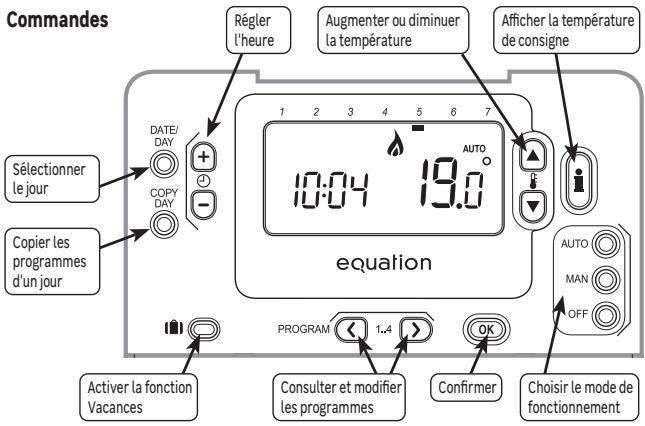

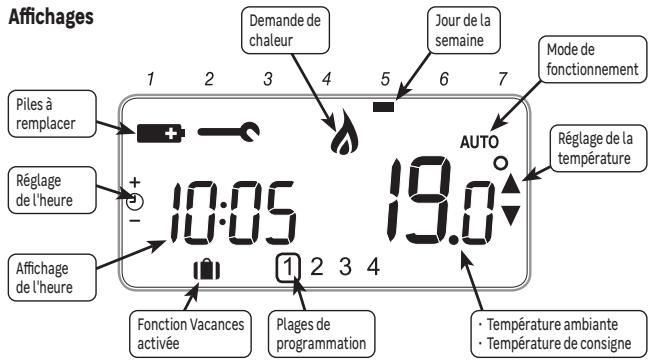

UTILISATION
Régler l'heure et le jour de la semaine
1- Appuyer plusieurs fois sur DATE/ DAY pour regler le jour de la semaine
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| lundi | mardi | mercredi | jeudi | vendredi | samedi | dimanche |
2-Validerenappuyantsur (oc) (boutonvert)
3-Utiliser les touches 日 et pour regler l'heure actuelle
4-Validerenappuyantsur (oc) (boutonvert)
Modes de Fonctionnement
Plusieurs modes de fonctionnement sont proposés :
- AUTO: Le thermostat suit les programmes internes pré-enregistres pour chaque jour de la période. Ces programmes définissant que toutetempérature régler pour chaque des 4 plages horsaires de la année. Il est possible de personneliserces programmes.
- MAN (Manuel): Le thermostat suit en permanence la température de consigne régée à l'aide des touches et.
- OFF (Mode Hors Gel): Le thermostat maintain une température supérieure à 5^ pour protéger du gel.
Les programmes du mode AUTO
Le mode AUTO permet 4 changements de niveau de température qui peuvent être programmés pour chaque jour entre 3h du matin et 2h50 le lendemain matin. Chaque niveau de température peut être régèle entre 5^ et 35^ par pas de 0.5^ . Les programmes par défaut sont les suivants:
Lundi au vendredi (jours 1 à 5)
| Période | 1 | 2 | 3 | 4 |
| Heure | 6:30 | 8:00 | 18:00 | 22:30 |
| Temp. | 21°C | 18°C | 21°C | 16°C |
Samedi et dimanche (jours 6 et 7)
| Période | 1 | 2 | 3 | 4 |
| Heure | 8:00 | 10:00 | 18:00 | 23:00 |
| Temp. | 21°C | 21°C | 21°C | 16°C |
Personnaliser les programmes
1- Appuyer sur PROGRAM pour entre dans le mode de programmation, l'indicateur du jour et l'heure clignotent, et le numero de plage est encadre.
2 - Appuyer plusieurs fois sur DATE pour avoir le jour de la semaine à modifier
3 Appuyer plusieurs fois sur PROGRAM ou pour désir la plage horsaire à modifier
4-Regler l'heure de la premiere plage a l'aide des touches ① et
5-Valider en appuyant sur (oc) (bouton vert)
6- Regler la temperture à l'aide des touches et
7-Valider en appuyant sur OK
8-Revenir au point 3 pour chacune des autres plages horaires
9 - Revenir au point 2 pour chacun des autres jours ou copier le jour (voir ci-après)
Un appui long sur les touches permet de faire defiler les chiffres rapidement Si un parametre ne doit pas etre modifie, passer au suivant en appuyant sur OK
Appuyer sur AUTO pour sortir du mode de programmation et utiliser les paramétres personnalisés.
Copier les plages horaires d'un jour sur un autre jour
1- Appuyer sur PROGRAM pour entrer dans le mode de programmation, l'indicateur du jour et l'heure clignotent, et le numero de plage est encadre.
2 - Appuyer plusieurs fois sur DATE/ DAY pourCHOISIR le jour de la semaine à copier (source)
3 - Appuyer sur COPY DAY, le jour à copier (source) ne clignote plus, et le jour sur lequel copier (cible) clignote.
4 - Appuyer plusieurs fois sur DATE/ DAY pour désir le jour cible
5-Valider en appuyant sur OK (le jour cible devient le jour source)
6 - Revenir au point 2 pour chacun des autres jours à copier
Dérogation de température
En mode AUTO, il est possible de corriger la température de consigné à l'aide des touches et Ce réglage-temporaire sera annuléès la prochaine plage horsaire programmée.
Exemple: Il est Samedi à 7h, la température programmée est de 16^ , je peux l'augmenter à 19^ à l'aide de la touche 品 et elle passera automatiquement à 21^ à 8h.
Appuyer sur AUTO pour forcer le return à la température programmée sans attendre la plage suivante.
Fonction Vacances
Cette fonction permet de programmer une température constante (10°C par défaut) pendant un nombre de jours ainsi, afin de réduire les coûts en énergie.
1- A partir du mode MAN ou AUTO, appuyer sur le nombre de jours clignote
2 - Régler le nombre de jours souhaïte à l'aide des touches (1) et (2)
3 - Valider en appuyant sur OK, la température clignote
4- Regler la temperture a l'aide des touches et
5- Valider en appuyant sur , le nombre de jours restant changera tous les jours à minuit.
Appuyer à nouveau sur [1] pour désactiver le mode vacances.
DéPANNAGE
Les anomalies de fonctionnement sont souvent dues à des causes mineures ; consulter le tableau ci-dessous avant de contacter le service après-vente. Cela pourra vous faire gagner du temps et vous éviter des dépenses inutilles.
| Problème | Causes, remèdes |
| Plus d'affichage | Vérifier l'installation des piles en ouvrant le compartment.
Vérifier que les piles sont installées dans la bonne position.
Remplacer les piles. |
| Le symbole clignote | Les piles deviennent faibles.
Remplacer les piles. |
| Le symbole est affché | Un début est apparent dans votre installation.
Enlever et remeter les piles.
Si le symbole ne s'enlevé pas au bout de quelques minutes, contacter votre installerateur. |
En cas de problème persistant, contacter le service après-vente de votre magasin.
Garantie
La garantie ne couvres pas les problèmes liés à une mauvaise installation, un mauvais branchement électrique, ou une mauvaise utilisation.
Traitement des appareils électriques et électroniques en fin de vie
Ce pictogramme indique que ce produit ne doit pas etre elimine avec des déchets managers non triés. Un systemé d'élimination et de traitement spécifique aux équipements électriques et Electroniques usages, dont l'utilisation est obligatoire, a été mis en place complenant un droit de reprise gratuite du'équipment usage à l'occasion de l'achat d'un équipement neuf et une collecte selective par un organisme agreé.
Pour plus de renseignements, vous pouvez vous adresser à votre magasin ou à votre mairie. Une élimination correcte des équipements électriques et électroniques usages garantit untraitement et une valorisation appropriée permettant d'éviter des dommages à l'environnement et à la santé humaine et de préserver les ressources naturelles.
Mode Installateur
Le thermostat est paramétré en usine pour pilotier une chaudière à gaz.
Le Mode installateur permet de modifier ces réglages d'usine en respectant les valeurs ci-après.
| Applications | Cycles / heures | Durée mini en marche | Paramètres à changer |
| Chaudière à gaz (<30 kW) | 6 | 1 min | Aucun changement |
| Chaudière au Fuel - Pompe à Chaleur - Poèle à Pellets | 3 | 4 min | Paramètre 1:0t sur 4 Paramètre 2:Cr sur 3 |
1- Appuyer sur la touche OFF.
2 - Maintain the prcession simultanement sur et ProgramaER et L'écran affiche alors le premier paramètre du niveau 1 des paramétrés de l'installateur (du paramètre 1 au paramètre 19).
3- Appuyer sur 品 ou pour modifier le réglage effectué en usine. L'affichage à l'écran clignote pour indiquer que ce changement a été pris en compte.
4 - Appuyer sur la touche (OK) verte pour confirmer le changement. L'affiche a l'écran s'arrête de clignoter.
5 - Appuyer sur ⊙ pour passer au paramètre suivant.
6- Appuyer sur PROGRAM pour passer au niveau 2 des parametes de l'installateur (parametre 1 au parametre 5).
7- Appuerg sur AUTO, MAN ou OFF pour sortir du mode installateur.
| Paramètre | Description | Plage de valeurs | Valeur d'usine |
| Niveau 1 | 1:CL | Affichage 12h/24h | 12, 24 h | 24h |
| 2:RP | Réinitialisation des Programmes | 0,1 | 1 |
| 6:UL | Température de consigne maximale | 21... 35°C | 35°C |
| 7:LL | Température de consigne minimale | 5 ... 21°C | 5°C |
| 12:t0 | Étalongnage de la sonde | -3 ... +3°C | 0 |
| 13:Pb | Réglage de la bande proportionnelle | 1.5 ... 3°C | 1.5°C |
| 19:FS | Réinitialisation des valeurs d'usine | 0,1 | 1 |
| Niveau 2 | 1:Ot | Durée mini de mise en marche | 1... 5 min | 1min |
| 2:Cr | Nombre de cycles par heures | 3, 6, 9, 12 | 6 |
| 5:PE | Dégommage de la pompe | 0,1 | 0 |
| Données Techniques |
| Type de Thermostat | Thermostat d'ambre digital à montage indépendant pour installation en saillie |
| Protection électrique | IP30 Pas de protection contre projections d'eau |
| CLASSE II Produit qui ne comprend pas de mise à la terre, mais une isolation double comme protection contre les chocs électriques |
| Type de Piles | 2 piles AA (LR06) 1,5 V (non fournies) |
| Plage de Température | 5-35°C |
| Action | Micro-coupure, Type 1C |
| Courant admissible | Tension nominale 24+230V- : 50-60Hz - Intensité maxi pour charge résistive : 5A Intensité maxi pour charge inductive : 2A |
| Environnement | Degre de pollution 2. (conditions domestiques standard sans poussière conductrice) |
| Classe de régulation (selon 811/2013) | Classe IV | Tension d'impulsion nominale | 2500 V |
| Gain d'efficacité énergétique (contribution à l'efficacité énergétique saisionné du chiffage des locaux) | 2% |
| Classe de logiciel | Classe A | Catégorie de surtension selon IEC/EN60730-1 | II |
| Fournisseur | ADEO Services - 135 Rue Sadi Carnot, CS 00001, 59790 - RONCHIN - FRANCE |
