MODE D'EMPLOI LE-20S81B SAMSUNG

: P1 : AUTO : BG : C-: 40 MHz

Return 00: 00 : Off : Off : Off

Return Précautions à prendre lors de l’affichage d’une image fixe Une image fixe peut causer des dommages irrémédiables à l’écran du téléviseur.

• N’affichez pas une image fixe sur l’écran LCD plus de 2 heures. Cela pourrait provoquer une rémanence de l’image à l’écran. Cette rémanence de l’image est également appelée “brûlure de l’écran”. Pour éviter une telle rémanence de l’image à l’écran, réduisez la luminosité et le contraste de l’écran lorsque vous laissez une image fixe affichée.
• Regarder l’écran LCD du téléviseur en format 4:3 pendant une longue période peut laisser des traces de bordures à gauche, à droite et au centre de l’écran, à cause de la différence d’émission de lumière sur l’écran. La lecture d’un DVD ou l’utilisation d’une console de jeu peut avoir un effet similaire sur l’écran. Les dommages provoqués par les effets qui précèdent ne sont pas couverts par la garantie.
• L’affichage d’images fixes de jeux vidéo et d’ordinateurs pendant plus longtemps qu’une période spécifique peut provoquer des rémanences. Pour éviter cela, réduisez la “luminosité” et le “contraste” lors de l’affichage d’images fixes. Table des matières

REGLAGE DES CANAUX

• Mémorisation automatique des chaînes p. 7
• Mémorisation manuelle des chaînes p. 8
• Édition des chaînes p. 9
• Organisation des canaux mémorisés p. 9
• Attribution de noms aux canaux p. 10
• Réception nette des chaînes grâce au réglage fin p. 10

REGLAGE DES AUTRES OPTIONS

• Choix de la langue p. 15
• Réglage du mode d’écran bleu p. 16
• Sélection de la source p. 16
• Modification du nom d’une source d’entrée Français p. 16

CONNEXION ET PREPARATION DE VOTRE TELEVISEUR

• Liste de pièces p. 2
• Installation du support p. 2
• Installation du support mural p. 2

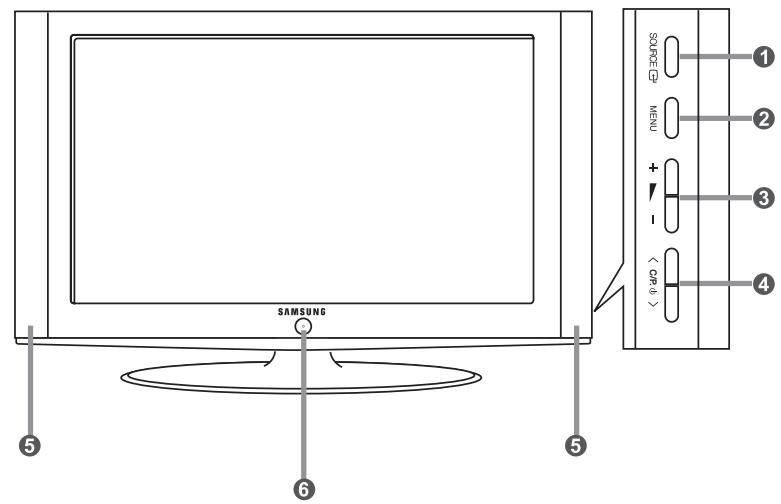

• Présentation du panneau de commande p. 3

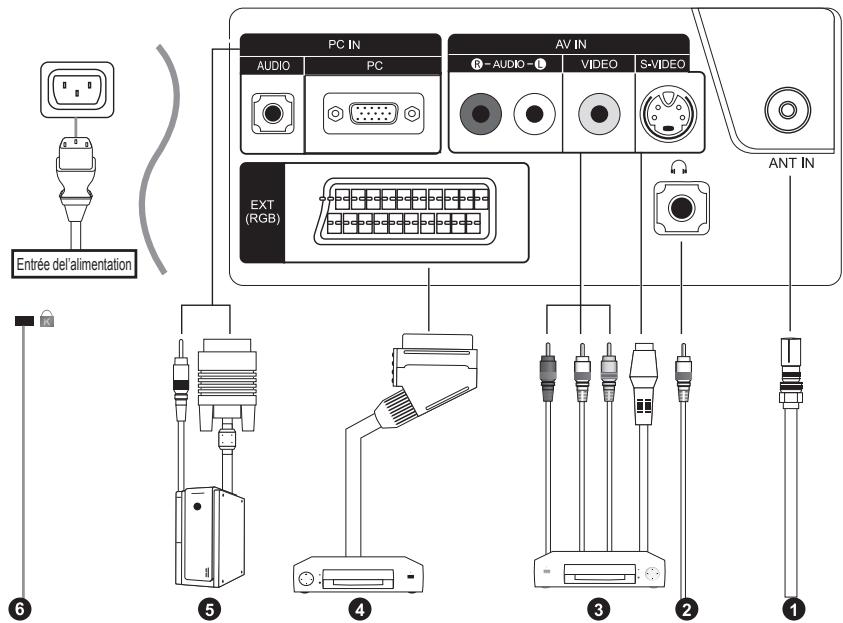

• Présentation du panneau de branchement p. 4

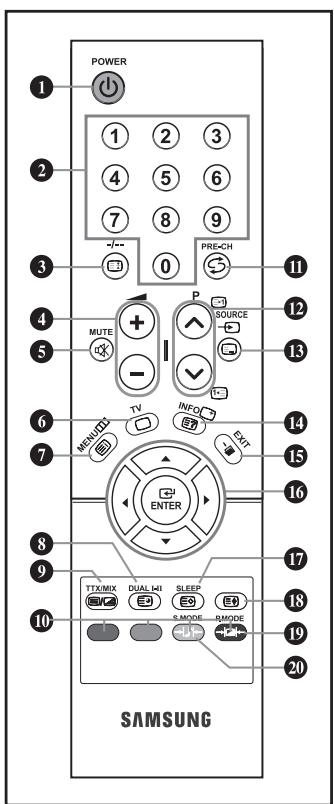

• Présentation de la télécommande p. 5
• Installation des piles dans la télécommande p. 6
• Mise en marche et arrêt p. 6
• Mode de mise en veille de votre télévision p. 6
• Plug & Play p. 6

UTILISATION DE LA FONCTION TELETEXTE

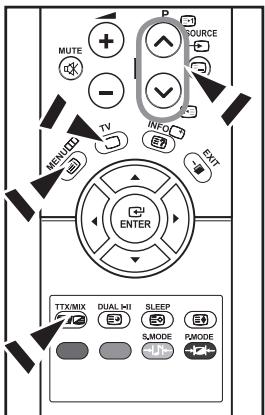

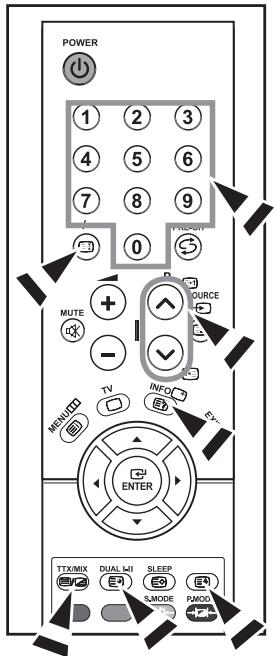

• Décodeur télétexte p. 17
• Affichage des informations Télétexte p. 17
• Sélection d’une page télétexte spécifique p. 18
• Utilisation du système Fastext pour sélectionner une page télétexte p. 18
• Mémorisation de pages télétexte p. 18

REGLAGE DU PC

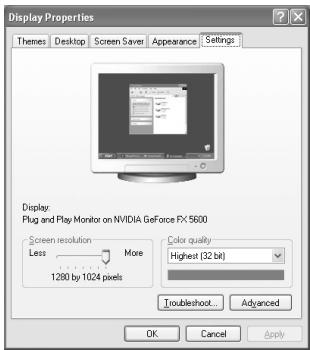

Paramétrage du logiciel PC (Basé sur Windows XP)19 Modes d’affichage.....................................................19 Sélection du PC.........................................................20

RECOMMANDATIONS D’UTILISATION

REGLAGE DE L’IMAGE

• Changement du mode image p. 11
• Réglage de l’image personnalisée p. 11
• Changement de la nuance couleur p. 12
• Réglage du contrôle de la couleur p. 12
• Dépannage : Avant de contacter le personnel du service d’assistance p. 21
• Spécifications techniques et environnementales p. 21

REGLAGE DU SON

Changement de la norme Son...................................13 Réglage automatique du volume...............................13 Branchement du casque............................................13

REGLAGE DE L’HEURE

Réglage et affichage de l’heure.................................14 Réglage de la minuterie de mise en veille.................14 Marche et arrêt automatique du téléviseur................15 Symboles Appuyer Important Remarque Bouton d’accès rapide Français - BN68-1177N-Fre-0824.indd 1 2007-08-24 4:03:21 Liste de pièces Veuillez vous assurer que les composants suivants sont bien inclus avec votre téléviseur LCD. Le cas échéant, contactez votre revendeur. M4 X L16 Manuel d’utilisation Power Cord Bouchon - Base Carte de garantie Vis de pied X4 Manuel de sécurité Support Chiffon de nettoyage Cartes d’enregistrement ➣ Carte de garantie / Manuel de sécurité / Cartes d’enregistrement (Non disponibles dans tous les pays)

1. Placez le téléviseur sur la table, écran vers le bas, sur un chiffon doux ou un coussin.

2. Placez le support dans l’orifice à la base du téléviseur.

3. Insérez la vis dans le trou indiqué resserrez-la.

Installation du support mural Les élements du support mural (vendus séparément) permettent de fixer le téléviseur au mur. Pour plus d’informations sur l’installation du support mural, reportez-vous aux instructions fournies avec les élements du support mural. Faites appel à un technicien pour installer la fixation murale. Samsung Electronics ne saurait être tenu responsable de tout dommage sur le produit ni de toute blessure subie par vous ou par d’autres personnes si vous choisissez d’effectuer l’installation murale. N’installez pas votre kit de montage mural lorsque votre téléviseur est en fonctionnement. Une blessure par choc électrique pourrait en résulter. ➣ Enlevez le support, bouchez l’orifice de la base et fermez à l’aide de deux vis. Français - BN68-1177N-Fre-0824.indd 2 2007-08-24 4:03:22 Présentation du panneau de commande ➣ La couleur et la forme du produit peuvent varier en fonction du modèle. 1 SOURCE Bascule entre toutes les sources d’entrée disponibles.(TV - Ext. - AV - S-Video - PC). Dans le menu à l’écran, utilisez ce bouton de la même manière que le bouton ENTER de la télécommande. 2 MENU Appuyez sur ce bouton pour afficher le menu des fonctions de votre téléviseur. Appuyez pour diminuer ou augmenter le volume. Dans le menu à l’écran, utilisez les boutons de la même manière que les boutons ◄ et ► la télécommande.

Pour changer de canal. Dans le menu à l’écran, utilisez les boutons de la même manière que les boutons ▲ et ▼ de la télécommande. (Vous pouvez allumer votre téléviseur sans votre télécommande à l’aide de ces boutons.) 5 Haut-parleurs 6 (Alimentation) Appuyez sur ce bouton pour allumer ou éteindre le téléviseur.. Indicador de encendido Présentation du panneau de branchement ➣ La couleur et la forme du produit peuvent varier en fonction du modèle. Entrée del’alimentation Lorsque vous branchez un périphérique externe à votre téléviseur, assurez-vous que celui-ci est éteint. Lorsque vous branchez un périphérique externe, faites correspondre les couleurs de la borne de connexion et du câble. 1 Branchement à un réseau de télévision câblée ou hertzienne Afin de retransmettre correctement les canaux de télévision, le téléviseur doit recevoir un signal depuis l’une des sources suivantes: - une antenne extérieure / un réseau de télévision câblée / un réseau par satellite. 3 Branchement de périphériques audio/vidéo externes - Connectez le câble RCA (en option) ou S-VIDEO (en option) à un périphérique A/V externe approprié tel qu’un magnétoscope, un lecteur DVD ou un caméscope. - Connectez les câbles audio RCA (en option) au connecteur “R - AUDIO – L” situé à l’arrière de votre poste et aux connecteurs de sortie audio correspondants sur le périphérique A/V. - Vous pouvez brancher un casque à la prise casque (2) située à l’arrière du téléviseur/moniteur. Lorsque le casque est branché, les haut-parleurs intégrés n’émettent plus de son. 4 Branchement d’un boîtier décodeur, d’un magnétoscope ou d’un lecteur DVD - Connectez le câble SCART (en option) du magnétoscope ou du lecteur DVD au connecteur SCART de ces appareils. - Si vous souhaitez brancher en même temps le boîtier décodeur et le magnétoscope (ou lecteur DVD), branchez ces appareils ensemble puis connectez le magnétoscope (ou le lecteur DVD) à votre poste. 5 Branchement Ordinateur - Connectez le câble D-Sub (en option) au connecteur “PC IN (PC)” situé à l’arrière de votre poste et à la carte vidéo de votre ordinateur - Connectez le câble audio stéréo (en option) au connecteur “PC IN (AUDIO)” situé à l’arrière de votre poste et au connecteur “Audio Out” de la carte son de votre ordinateur

Verrou Kensington - Le verrou Kensington (en option) est un dispositif utilisé pour fixer physiquement le système dans le cas d’une utilisation dans un endroit public. - Pour utiliser un dispositif de verrouillage, contactez le revendeur de votre téléviseur. - L’emplacement du verrou Kensington peut varier en fonction du modèle. Français - BN68-1177N-Fre-0824.indd 4 2007-08-24 4:03:24 Présentation de la télécommande 1 Bouton veille du téléviseur Fonctions télétexte 2 Boutons numériques d’accès direct aux chaînes 3 Pause Télétexte 3 Sélection de canaux à 1 ou 2 chiffres

: Augmenter le volume : Réduire le volume 5 Arrêt temporaire du son 6 Permet d’accéder directement au mode TV 6 Sortir du Télétexte 7 Index Télétexte 8 Page secondaire Télétexte 9 Affichage Télétexte / Afficher à la fois informations Télétexte et le programme normal 0 Sélection de sujets Fastext 7 Affiche le menu principal à l’écran @ P : Page Télétexte suivante P : Page Télétexte précédente 8 Sélection des effets sonores # Sélection du mode Télétexte (LIST/FLOF) ! Canal précédent @ P : Chaîne suivante P : Chaîne précédente # Sélection de la source d’entrée $ Affichage du Télétexte & Mémorisation Télétexte

• Sélection de la taille du Télétexte $ Afficher les informations relatives au programme en cours % Permet de quitter le menu à l’écran ^ Déplacement du curseur dans le menu & Arrêt automatique ( Sélection des effets visuels ) Sélection du mode audio ➣ Une lumière intense peut affecter le bon fonctionnement de la télécommande. ➣ Pour plus d’informations, reportez-vous aux instructions supplémentaires. Français - BN68-1177N-Fre-0824.indd 5 2007-08-24 4:03:25 Installation des piles dans la télécommande

1. Faites coulisser le couvercle complètement.

2. Placez deux piles AAA .

➣ Assurez-vous de faire correspon dre les pôles “+” et “-” des piles avec le schéma situé à l’intérieur du compartiment.

3. Replacez le couvercle.

➣ Retirez les piles et stockez-les dans un endroit frais et sec si vous n’utilisez pas la télécommande pendantlongtemps. La télécommande peut être util isée jusqu’à environ 7 mètres de la télévision. (Pour une utilisation type de la télévision, les piles durent environ un an.) ➣ Si la télécommande ne fonctionne pas, vérifiez ce qui suit:

1. La télévision est-elle allumée?

2. Les pôles (+ / -) des piles sont-ils inversés?

3. Les piles sont-elles usagées?

4. Y a-t-il une coupure d’alimentation ou le cordon d’alimentation est-il débranché ?

5. Y a-t-il une lampe fluorescente ou un néon à proximité?

Mise en marche et arrêt Le câble relié au secteur est fixé à l’arrière du téléviseur/moniteur.

1. Relier le câble principal à la prise appropriée.

➣ Le voyant de veille s’allume sur la façade du téléviseur.

2. Appuyez sur le bouton POWER

situé sur la façade de votre téléviseur. ➣ Le dernier programme que vous avez regardé est automatiquement re-sélectionné.

3. Appuyez sur les boutons numériques (0~9) ou sur les boutons de chaîne ( / ) de la

télécommande, ou sur le bouton situé sur le côté droit du panneau. ➣ Lorsque vous allumez le téléviseur pour la première fois, vous devrez choisir la langue dans laquelle vous souhaitez que les menus s’affichent.

4. Pour éteindre votre téléviseur, appuyez de nouveau sur le bouton POWER

Mode de mise en veille de votre télévision Ce mode permet de réduire la consommation électrique. Le mode veille peut être utile lorsque vous souhaitez éteindre temporairement (pendant un repas par exemple).

1. Appuyez sur le bouton POWER de la télécommande.

➣ L’écran s’éteint et un voyant de veille rouge apparaît sur la façade de votre téléviseur.

2. Pour mettre votre téléviseur sous tension, appuyez simplement sur le bouton POWER , les

boutons numériques (0~9) ou le bouton channel up/down ( / ) . ➣ Ne laissez pas le téléviseur/moniteur en mode attente pendant de longues périodes (lorsque vous êtes en vacances par exemple). Il est conseillé de débrancher le téléviseur du secteur et de l’antenne. Lorsque le téléviseur est allumé pour la première fois, plusieurs réglages de base sont à faire l’un après l’autre. Ils vous sont automatiquement présentés. Les réglages suivants sont disponibles.

1. Appuyez sur le bouton POWER de la télécommande.

Le message “Start Plug & Play” s’affiche lorsque “OK” est sélectionné. Appuyez sur le bouton ENTER

2. Sélectionnez la langue appropriée à l’aide de la touche ▲ ou ▼.

Appuyez sur le bouton ENTER pour confirmer votre choix.

3. Le message “Vérifier I’entrée de I’antenne.”, la touche “OK”

est alors sélectionnée. Appuyez sur le bouton ENTER ➣ Vérifiez que le câble de l’antenne est correctement branché. Français - BN68-1177N-Fre-0824.indd 6 2007-08-24 4:03:27

4. Sélectionnez la pays appropriée à l’aide de la touche ▲ ou ▼.

Appuyez sur le bouton ENTER pour confirmer votre choix.

5. L e menu “Mémorisation Auto” s’affiche. La commande “Démarrer”

est sélectionnée. Appuyez sur le bouton ENTER ➣ La recherche des chaînes débute et s’arrête automatiquement. Lorsque toutes les chaînes disponibles ont été enregistrées, le menu “Régl. horl.” s’affiche. ➣ Appuyez sur le bouton ENTER à tout moment pour interrompre le processus de mémorisation.

6. Appuyez sur le bouton ENTER

Sélectionnez l’ “Heure” ou les “Minute” à l’aide de la touche ◄ ou ►. Validez l’ “Heure” ou les “Minute” à l’aide de la touche ▲ ou ▼. ➣ Vous pouvez également régler les heures et les minutes en appuyant sur les touches numériques de la télécommande.

7. Appuyez sur le bouton ENTER

pour confirmer votre choix. Le message “Profitez de votre visionnage” s’affiche. ♦ Langue: Sélectionnez votre langue. ♦ Pays: S électionnez votre pays. ♦ Mémorisation Auto: Recherche et mémorise automatiquement les chaînes disponibles dans la zone locale. ♦ Régl. horl.: Règle l’heure de l’horloge du téléviseur selon l’heure actuelle. Configuration Horloge Plug & Play Langue : Français Ecran Bleu : Arrêt

Retour Pour réinitialiser cette fonction…

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur la

touche ▲ ou ▼ pour sélectionner “Configuration”, puis sur la touche ENTER

2. Appuyez sur la touche ▲ ou ▼ pour sélectionner “Plug & Play”,

puis sur la touche ENTER Le message “Démarrer Plug & Play” s’affiche. (Reportez-vous aux pages 6). Mémorisation automatique des chaînes Pays Belgique France Allemagne Italie Pays-Bas Espagne Suède Suisse Déplacer Entrer Return Auto Store 40MHz

Start Entrer Retour Vous pouvez chercher les plages de fréquences disponibles par balayage (leur disponibilité dépend de votre pays). Il est possible que les numérosde programmes alloués automatiquement ne correspondent pas aux numéros de programmes souhaités ou actuels. Vous pouvez toutefois organiser les numéros manuellement et effacer les chaînes que vous ne souhaitez pas regarder..

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Canal”, puis sur la touche ENTER

2. Appuyez sur le bouton ENTER

pour sélectionner “Pays”.

3. Sélectionnez la pays appropriée à l’aide de la touche ▲ ou ▼.

Appuyez sur le bouton ENTER pour confirmer votre choix.

4. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Mémorisation Auto”, puis

sur la touche ENTER .

5. Appuyez sur le bouton ENTER

pour sélectionner “Start”. ➣ Le téléviseur commence la mémorisation de toutes les chaînes disponibles. ➣ Appuyez sur le bouton ENTER à tout moment pour interrompre le processus de mémorisation et retourner au menu “Canal”.

6. Lorsque toutes les chaînes disponibles ont été enregistrées, le menu

“Tri des canaux” s’affiche. (Reportez-vous aux pages 9) Français - BN68-1177N-Fre-0824.indd 7 2007-08-24 4:03:29 Mémorisation manuelle des chaînes Mémorisation Manuelle Programme Syst. coul. Système Sonore Canal Recherche Mémoriser Déplacer Entrer : P1 : AUTO : BG : C-: 40 MHz

Retour Vous pouvez mémoriser jusqu’à 100 chaînes, y compris celles reçus via les réseaux câblés. Lors de la mémorisation manuelle des chaînes, vous pouvez choisir : De mémoriser ou non chaque chaîne trouvée. Le numéro du programme qui vous servira à identifierchaque chaînemémorisée.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le

bouton ▲ ou ▼ pour sélectionner “Canal”, puis sur la touche ENTER .

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Mémorisation

Manuelle”, puis sur la touche ENTER .

3. Appuyez sur le bouton ENTER

pour sélectionner “Programme”.

4. Pour attribuer un numéro de programme à un canal, vous pouvez

trouver le chiffre correspondant en appuyant sur le bouton ▲ ou ▼ puis appuyez sur le bouton ENTER

5. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Syst. coul.”,

puis sur la touche ENTER

6. Sélectionnez les couleurs normalisées voulues en appuyant de façon

répétée sur la touche ▲ ou ▼, puis sur la touche ENTER .

7. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Système Sonore”,

puis sur la touche ENTER .

8. Sélectionnez la norme audio voulue en appuyant de façon répétée

sur la touche ▲ ou ▼, puis sur la touche ENTER .

S’il n’y a aucun son ou si le son est anormal, re-sélectionnez la norme Son requise.

9. Si vous connaissez le numéro de la chaîne à enregistrer, appuyez

sur le bouton ▲ ou ▼ pour sélectionner “Canal”. Appuyez sur le bouton ENTER . Sélectionnez C (Chaîne par voie hertzienne) ou S (Chaîne câblée) en appuyant sur le bouton ▲ ou ▼. Appuyez sur la touche ► pour sélectionner la chaîne. Sélectionnez le numéro de votre choix en appuyant sur le bouton ▲ ou ▼ puis appuyez sur le bouton ENTER . ➣ Mode Canal: P (Mode Programme), C (Mode chaîne par voie hertzienne), S (Mode chaîne câblée) ➣ Vous pouvez également attribuer un numéro de programme en appuyant sur le pavé numérique de la télécommande.

10. Si vous ne connaissez pas les numéros des chaînes, appuyez sur le

bouton ▲ ou ▼ pour sélectionner “Recherche”. Appuyez sur le bouton ENTER . Effectuez la recherche à l’aide des boutons ▲ ou ▼, puis appuyez sur le bouton ENTER .

11. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Mémoriser”,

puis sur la touche ENTER . Appuyez sur le bouton ▲ ou ▼ pour sélectionner “OK”, puis sur la touche ENTER .

12. Répétez les étapes 3 to 11 pour chaque canal à mémoriser.

♦ Programme: Sélectionne un numéro de programme pour la chaîne. ♦ Syst. coul.: Définit la norme de couleur. ♦ Système Sonore: Configure le système de prise en charge des sons. ♦ Canal: Sélectionne une chaîne. ♦ Recherche: Recherche la valeur de fréquence de la chaîne. ♦ Mémoriser: Enregistre vos réglages. Français - BN68-1177N-Fre-0824.indd 8 2007-08-24 4:03:30 Édition des chaînes Ajouter/Supprimer

Non mémorisé Ajouter Changer Entrer Retour Vous pouvez exclure des chaînes que vous avez choisies parmi celles que vous avez balayées. Lorsque vous balayez les chaînes mémorisées, celles que vous avez choisies d’éviter ne s’affichent pas.Toutes les chaînes que vous ne choisissez pas spécifiquement d’éviters’ affichent lors du balayage.

1. Utilisez les boutons numériques pour sélectionner directement la

chaîne à ajouter ou à supprimer.

2. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Canal”, puis sur la touche ENTER .

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Ajouter/Supprimer”,

puis sur la touche ENTER .

4. Si vous appuyez plusieurs fois sur le bouton ENTER , la fonction

bascule entre l’ajout et la suppression de chaînes.

5. Appuyez sur les boutons P ou P pour passer à la chaîne

appropriée, puis répétez ce qui précède.

6. Appuyez sur le bouton EXIT pour quitter le menu.

➣ Vous pouvez afficher n’importe quelle chaîne (y compris une chaîne effacée) en utilisant les boutons numériques de la télécommande. Organisation des canaux mémorisés Tri des canaux

Mémoriser Déplacer : P1 : P-:? Entrer Vous pouvez intervertir les numéros de deux chaînes pour: hanger l’ordre numérique dans lequel ces chaînes ont étéautomatiquement mémorisées. Retour ttribuer des numéros facilement mémorisables aux chaînes que vous regardez le plus souvent.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur

le bouton ▲ ou ▼ pour sélectionner “Canal”, puis sur la touche ENTER

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Tri des canaux”,

puis sur la touche ENTER .

3. Appuyez sur le bouton ENTER

pour sélectionner “De”. Appuyez sur le bouton ▲ ou ▼ jusqu’à ce qu’apparaisse le nouveau numéro à attribuer à la chaîne. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “A”, puis sur la

touche ENTER . Appuyez sur le bouton ▲ ou ▼ jusqu’a ce qu’apparaisse le nouveau numero a attribuer a la chaine. Appuyez sur le bouton ENTER .

5. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Mémoriser”,

puis sur la touche ENTER . Appuyez sur le bouton ▲ ou ▼ pour sélectionner “OK”, puis sur la touche ENTER . ➣ La chaîne sélectionnée est échangée avec celle mémorisée auparavant avec le numéro choisi.

6. Répétez les étapes 3 à 5 pour classer une autre chaîne.

7. Appuyez sur le bouton EXIT pour quitter le menu.

Français - BN68-1177N-Fre-0824.indd 9 2007-08-24 4:03:31 Attribution de noms aux canaux Nom station Prog. Les noms de chaînes sont attribués automatiquement lorsque lesinformations des chaînes sont émises. Ces noms peuvent être changés, vous autorisant à attribuer de nouveaux noms.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur

le bouton ▲ ou ▼ pour sélectionner “Canal”, puis sur la touche ENTER .

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Nom station”, puis sur

3. Si nécessaire, sélectionnez la chaîne à renommer à l’aide de la touche

▲ ou ▼. Appuyez sur le bouton ENTER .

Pour... Alors... Sélectionner une lettre un nombre ou un symbole Appuyez sur le bouton ▲ ou ▼. Passer à la lettre suivante Appuyez sur le bouton ►. Revenir à la lettre précédente Appuyez sur le bouton ◄. Confirmer le nom Appuyez sur le bouton ENTER

➣ Les caractères disponibles sont : Les lettres de l’alphabet (A~Z) Les nombres (0~9) Les caractères spéciaux ( -, espace)

5. Répétez les étapes 3 à 4 pour chaque canal à attribuer à un nouveau nom.

6. Appuyez sur le bouton EXIT pour quitter le menu.

Réception nette des chaînes grâce au réglage fin Réglage fin

Réinitial. Régler Déplacer Sauvegarder Retour Utilisez la syntonisation précise pour régler manuellement une chaîne spécifique en vue d’une réception optimale.

1. Utilisez le pavé numérique pour sélectionner directement la chaîne

2. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le

bouton ▲ ou ▼ pour sélectionner “Canal”, puis sur la touche ENTER .

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Réglage fin”, puis sur

4. Appuyez sur le bouton ◄ ou ► pour effectuer une syntonisation précise.

Appuyez sur le bouton ENTER .

5. Appuyez sur le bouton EXIT pour quitter le menu.

➣ Les chaînes réglées et mémorisées sont repérées par un astérisque “*” placé à droite de leur numéro dans la bannière des chaînes. Le numéro de la chaîne devient rouge. ➣ Pour réinitialiser le réglage, sélectionnez “Réinitial.” à l’aide de la touche ▲ ou ▼ puis appuyez sur la touche ENTER . Français - 10 BN68-1177N-Fre-0824.indd 10 2007-08-24 4:03:32 Changement du mode image Mode Dynamique Standard Cinéma Personnalisé Déplacer

Entrer Retour Vous pouvez également appuyer sur le bouton P.MODE de la télécommande pour sélectionner l’une des configurations d’image. Vous pouvez sélectionner le type d’image qui correspond le mieux àvos exigences d’affichage.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le

bouton ▲ ou ▼ pour sélectionner “Image”, puis sur la touche ENTER

2. Appuyez sur le bouton ENTER

pour sélectionner “Mode”.

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner l’effet visuel désiré.

Appuyez sur le bouton ENTER

4. Appuyez sur le bouton EXIT pour quitter le menu.

ynamique: Sélectionne l’affichage des images en haute définition, pour une pièce claire. tandard: Sélectionne l’affichage des images de manière optimale, pour un environnement normal. ovie: Sélectionne l’affichage des images dans des conditions optimales pour une pièce sombre. ersonnalisé: P ermet de consulter vos paramètres d’affichage favoris. (Reportez-vous à “Réglage de l’image personnalisée”) [Mode PC] oisirs: Luminosité élevée (pour la lecture de films tels qu’un DVD ou CD vidéo) Internet: Luminosité moyenne (pour l’utilisation d’un mélange d’images comme du texte et des graphiques) exte: Luminosité normale (pour les documentations ou travaux nécessitant beaucoup de texte) ersonnalisé: Sélectionnez pour visualiser vos paramètres d’affichage préférés.

➣ Le mode PC, “Loisirs”, “Internet”, “Texte”, et “Personnalisé” s’affichent. Réglage de l’image personnalisée Personnalisé Contraste Luminosité Netteté Couleur Teinte V50 Déplacer Entrer

R50 Retour Votre téléviseur dispose de plusieurs réglages qui vous permettent de contrôler la qualité de l’image.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur

lebouton ▲ ou ▼ pour sélectionner “Image”, puis sur la touche ENTER .

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Personnalisé”, puis

sur la touche ENTER .

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner un élément

particulier. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton ◄ ou ► pour augmenter ou diminuer la valeur

d’un élément particulier. Appuyez sur le bouton ENTER .

5. Appuyez sur le bouton EXIT pour quitter le menu.

Contraste: Règle le degré de luminosité (clair/sombre) entre les objets et l’arrière-plan. Luminosité: Règle la luminosité de l’écran entier. Netteté: Règle le contour des objets afin d’augmenter ou de diminuer leur netteté. Couleur: Règle les couleurs afin de les éclaircir ou de les assombrir. Teinte (NTSC uniquement): Ajuste la couleur des objets, les rendant plus rouges ou plus verts, pour les rendre plus naturels. ➣ Si vous modifiez ces paramètres, le mode image bascule automatiquement sur "Personnalisé”. ➣ En mode PC, seuls les paramètres “Contraste”, “Luminosité” peuvent être réglés. Français - 11 BN68-1177N-Fre-0824.indd 11 2007-08-24 4:03:33 Changement de la nuance couleur Nuance Coul. Froide2 Froide1 Normal Chaude1 Chaude2 Déplacer Entrer Retour Vous pouvez sélectionner la nuance de couleur qui vous convient le mieux.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur

le bouton ▲ ou ▼ pour sélectionner “Image”, puis sur la touche ENTER .

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Nuance Coul.”,

puis sur la touche ENTER .

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner le paramètre

denuance de couleur désiré. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

♦ Froide2: Rend la température des couleurs plus bleue que le menu “Froide1”. ♦ Froide1: Rend le blanc bleuâtre. ♦ Normal: Garde le blanc intact. ♦ Chaude1: Rend le blanc rougeâtre. ♦ Chaude2: Rend la température des couleurs plus rouge que le menu “Chaude1. ➣ En mode PC, seuls “Froide”, “Normal”, “Chaude” et “Personnalisé” peuvent être réglés. Réglage du contrôle de la couleur Contrôle Couleur Rouge(R) Vert(V) 19 Bleu(B) 50 Déplacer Entrer Retour Réglez les différents contrôles de couleurs R, V, B.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Image”, puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Contrôle Couleur”,

puis appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner un élément

spécifique. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton ◄ ou ► pour augmenter ou diminuer la

valeur d’un élément spécifique. Appuyez sur le bouton ENTER .

5. Appuyez sur le bouton EXIT pour quitter le menu.

➣ Disponible uniquement en mode PC. Français - 12 BN68-1177N-Fre-0824.indd 12 2007-08-24 4:03:34

REGLAGE DU SON

Changement de la norme Son Mode Standard Parole Déplacer Entrer Retour

Vous pouvez également sélectionner ces options en appuyant simplement sur le bouton S.MODE de la télécommande. Vous pouvez sélectionner le type d’effet sonore souhaité lorsquevous regardez un programme donné.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le

bouton ▲ ou ▼ pour sélectionner “Son”, puis sur la touche ENTER

2. Appuyez de nouveau sur le bouton ENTER

pour sélectionner “Mode”.

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner l’effet sonore

souhaité. Appuyez sur le bouton ENTER

4. Appuyez sur le bouton EXIT pour quitter le menu.

Standard: Sélectionne le mode audio normal. Parole: Privilégie la voix par rapport aux autres sons. Réglage automatique du volume Son Mode Volume auto Déplacer Entrer : Standard : Marche

Retour Chaque station de radiodiffusion possède ses propres conditions d’émission de signal. Il vous faut alors régler le volume à chaque fois que vous changez de chaîne. Cette fonction vous permet de régler automatiquement le volume de la chaîne en diminuant le volume de sortie du son si la modulation du signal est trop forte ou en augmentant le volume de sortie du son si le signal est trop faible.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le

bouton ▲ ou ▼ pour sélectionner “Son”, puis sur la touche ENTER .

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Volume auto”, puis

sur la touche ENTER .

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Marche” ou ”Arrêt”.

Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

Branchement du casque Vous pouvez brancher un casque à votre téléviseur, si vous souhaitez regarder un programme sur votre téléviseur sans déranger les autres personnes présentes dans la pièce. Panneau arrière du téléviseur ➣ L’utilisation prolongée d’un casque à un niveau sonore élevé peut endommager l’ouïe. Français - 13 BN68-1177N-Fre-0824.indd 13 2007-08-24 4:03:35 Réglage et affichage de l’heure Régl. horl. Minute

Déplacer Vous pouvez régler l’horloge du téléviseur de telle sorte que l’heure actuelle s’affiche lorsque vous appuyez sur le bouton INFO. Vous devez également régler l’heure si vous souhaitez utiliser les minuteries de mise sous/hors tension.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton

▲ ou ▼ pour sélectionner “Configuration”, puis sur la touche ENTER

2. Appuyez sur le bouton ENTER

pour sélectionner “Horloge”.

3. Appuyez sur le bouton ENTER

pour sélectionner “Régl. horl.”.

4. Pour...

Appuyez sur le... Passer aux “Heure” ou aux “Minute” bouton ◄ ou ► Régler les “Heure” ou “Minute” bouton ▲ ou ▼ Confirmer les paramètres bouton ENTER.

5. Appuyez sur le bouton EXIT pour quitter le menu.

00:00 ➣ Si vous débranchez le cordon d’alimentation, vous devrez de nouveau régler l’horloge. ➣ Vous pouvez également régler les heures et les minutes en appuyant sur les touches numériques de la télécommande. Réglage de la minuterie de mise en veille Horloge Régl. horl. Veille Minut. ON Minut. OFF Déplacer Entrer 00:

Retour Vous pouvez sélectionner une durée comprise entre 30 et 180 minutes à l’issue de laquelle le téléviseur passera automatiquement en mode veille.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton

▲ou ▼ pour sélectionner “Configuration”, puis sur la touche ENTER .

2. Appuyez sur le bouton ENTER pour sélectionner “Horloge”.

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Veille”, puis sur la

4. Appuyez plusieurs fois sur le bouton ▲ ou ▼ jusqu’à ce que

l’heuredésirée apparaisse. (Arrêt, 30, 60, 90, 120, 150, 180). Appuyez sur le bouton ENTER . ➣ Le téléviseur passe automatiquement en mode veille lorsque la Appuyez à plusieurs reprises minuterie atteint 0. sur le bouton SLEEP de la télécommande, jusqu’à

5. Appuyez sur le bouton EXIT pour quitter le menu.

ce que l’intervalle désiré s’affiche. Français - 14 BN68-1177N-Fre-0824.indd 14 2007-08-24 4:03:36 Marche et arrêt automatique du téléviseur Vous pouvez activer ou désactiver la minuterie afin que: Minut. ON

Déplacer Le téléviseur s’allume automatiquement et se positionne sur lachaîne de votre choix au moment que vous avez choisi. Le téléviseur s’éteigne automatiquement au moment que vous avezchoisi. Minute

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton

▲ ou ▼ pour sélectionner “Configuration”, puis sur la touche ENTER .

2. Appuyez sur le bouton ENTER

pour sélectionner “Horloge”.

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Minut. ON”, puis

4. Appuyez sur le bouton ▲ ou ▼ pour régler “Heure”, puis appuyez

sur le bouton ► pour passer à l’étape suivante. Effectuez les autres paramétrages à l’aide de la même méthode que celle ci-dessus. Lorsque vous avez terminé, appuyez sur le bouton ENTER .

5. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Minut. OFF”, puis

6. Appuyez sur le bouton ▲ ou ▼ pour régler “Heure”, puis appuyez

sur le bouton ► pour passer à l’étape suivante. Effectuez les autres paramétrages à l’aide de la même méthode que celle ci-dessus. Lorsque vous avez terminé, appuyez sur le bouton ENTER

7. Appuyez sur le bouton EXIT pour quitter le menu.

➣ La première étape consiste à régler l’horloge du téléviseur. (reportez-vous à “Réglage et affichage de l’heure” à la page 14) ➣ Vous pouvez également régler les heures et les minutes en appuyant sur les touches numériques de la télécommande. ➣ Le paramètre “Activation” doit être réglé sur “Marche” pour que les minuteries fonctionnent. Lorsque vous utilisez le téléviseur pour la première fois, vous devez sélectionner la langue utilisée pour afficher les menus et les indications.

1. Appuyez sur le bouton MENU pour afficher le menu affiché à l’écran.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Configuration”, puis sur la touche ENTER .

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Langue”, puis sur

3. Sélectionnez la langue voulue en appuyant de façon répétée sur la

touche ▲ ou ▼. Appuyez sur le bouton ENTER . ➣ Vous pouvez choisir parmi 12 langues.

4. Appuyez sur le bouton EXIT pour quitter le menu.

Français - 15 BN68-1177N-Fre-0824.indd 15 2007-08-24 4:03:38 Réglage du mode d’écran bleu Configuration Horloge Plug & Play Langue : Français Ecran Bleu : Marche

Déplacer Entrer Retour Si aucun signal n’est reçu ou si le signal est très faible, un écran bleuremplace automatiquement l’arrière-plan de l’image parasité.Pour continuer malgré tout à afficher l’image de mauvaise qualité, vous devez “Arrêt” l’option “Ecran Bleu”.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton

▲ ou ▼ pour sélectionner “Configuration”, puis sur la touche ENTER

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Ecran Bleu”, puis

sur la touche ENTER .

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Marche” ou ”Arrêt”.

Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

Sélection de la source Liste Source Ext. S-Vidéo

Retour Vous pouvez sélectionner l’une des sources externes connectées aux prises d’entrée de votre téléviseur.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le

pour sélectionner “Entrée”. bouton ENTER

2. Appuyez de nouveau sur le bouton ENTER

pour sélectionner “Liste Source”.

3. Sélectionnez le périphérique requis en appuyant à plusieurs reprises

sur le bouton ▲ ou ▼. Appuyez sur le bouton ENTER

Appuyez sur le bouton SOURCE pour sélectionner la source d’entrée requise. Vous pouvez sélectionner le mode TV en appuyant sur la touche TV ou sur les touches P / de la télécommande. Vous ne pouvez pas le sélectionner avec la touche SOURCE. Modification du nom d’une source d’entrée Modif. Nom ---Magnétoscope DVD Décodeur Câble Décodeur HD Décodeur sat. Récepteur AV Récepteur DVD

Déplacer Entrer Retour Donnez un nom aux appareils connectés aux prises d’entrée, de manière à faciliter la sélection des sources d’entrée.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le

bouton ENTER pour sélectionner “Entrée”.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Modif. Nom”, puis

sur la touche ENTER .

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner la source d’entrée

que vous souhaitez éditer. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton ▲ ou ▼ pour sélectionner l’appareil désiré.

Appuyez sur le bouton ENTER .

5. Appuyez sur le bouton EXIT pour quitter le menu.

Français - 16 BN68-1177N-Fre-0824.indd 16 2007-08-24 4:03:39 Décodeur télétexte La plupart des chaînes du téléviseur possèdent des pages “télétexte” fournissant des informations telles que : Les horaires des programmes télévisés. Bulletins d’informations et prévisions météo. Des résultats sportifs. Des sous-titres pour les malentendants. Les pages télétextes sont organisées en six catégories: Catégorie Table des matières

Numéro de la page sélectionnée.

Identité de la chaîne émettrice.

Numéro de page actuelle ou état de recherche.

Informations sur l’état. Affichage des informations Télétexte Vous pouvez afficher des informations télétexte à tout moment, mais la réception du signal doit être bonne. Dans le cas contraire : Des informations peuvent manquer. Des pages peuvent ne pas être affichées. Pour activer le mode télétexte et afficher les informations télétexte :

1. A

l’aide du bouton P ( ) ou P fournissant le service télétexte.

2. Appuyez sur le bouton TTX/MIX (

) sélectionnez la chaîne ) pour activer le mode Télétexte. ➣ La page de sommaire s’affiche. Vous pouvez l’afficher de nouveau à tout moment en appuyant sur le bouton MENU ( ).

3. Appuyez de nouveau sur la touche TTX/MIX (

➣ La diffusion en cours s’affiche à l’écran en même temps que la page télétexte.

4. Appuyez de nouveau sur le bouton TV(

) pour sortir de l’affichage TTX. ➣ Si des caractères bizarres apparaissent lors de l’affichage d’un texte, vérifiez que la langue du texte est identique à celle définie dans le mode menu “Configuration”. En cas de différence, sélectionnez la même langue que celle du menu “Configuration”. Français - 17 BN68-1177N-Fre-0824.indd 17 2007-08-24 4:03:41 Sélection d’une page télétexte spécifique Appuyez sur les touches numériques de la télécommande pour entrer directement le numéro de page :

1. Entrez le numéro de page à trois chiffres figurant dans la table des

matières en appuyant sur les boutons numériques correspondants.

2. Si la page sélectionnée est liée à plusieurs pages secondaires, celles-ci

sont affichées par séquence. Pour figer l’affichage sur une page donnée, appuyez sur le bouton Appuyez de nouveau sur le bouton ( ) pour reprendre.

3. Utilisation des diverses options d’affichage:

Pour afficher... Appuyez sur... A la fois les informations télétexte et le programme normal TTX/MIX ( Le texte caché (réponses de jeux par exemple) L’écran normal INFO (

Une page secondaire, en entrant son En saisissant les 4 chiffres sur le clavier numérique, exemple : 0002 DUAL I-II ( La page suivante La page précédente

Les lettres de taille double dans la : Moitié supérieure de l’écran Moitié inférieure de l’écran

Une fois Deux fois Écran normal Trois fois

Utilisation du système Fastext pour sélectionner une page télétexte Les différents sujets inclus dans les pages du Télétexte disposent d’un code de couleur et peuvent être sélectionnés à l’aide des boutons colorés de la télécommande.

1. Affichez les informations du Télétexte en appuyant sur le bouton

2. A

ppuyez sur le bouton coloré correspondant au sujet que vous voulez sélectionner ; (les sujets disponibles sont listés sur la ligne d’informations d’état).

3. Appuyez sur le bouton rouge pour afficher la page précédente.

Appuyez sur le bouton vert pour afficher la page suivante.

4. Appuyez de nouveau sur le bouton TV (

) pour quitter l’affichage de texte. Mémorisation de pages télétexte Vous pouvez mémoriser jusqu’à quatre pages télétexte pour les visualiser ultérieurement à votre convenance.

1. Sélectionnez le mode LIST à l’aide du bouton SOURCE ( ).

➣ Le bouton SOURCE ( ) sert à basculer entre les modes LIST et FLOF.

2. Appuyez sur le bouton coloré correspondant à la page qui sera remplacée.

3. Entrez le nouveau numéro de page à l’aide des boutons numériques.

4. Répétez les étapes 2 et 3 pour chaque page à enregistrer en utilisant

chaque fois un bouton de couleur différente.

5. Appuyez sur le bouton SLEEP ( ) jusqu’à ce que les blocs correspondants

clignotent. Français - 18 BN68-1177N-Fre-0824.indd 18 2007-08-24 4:03:42

REGLAGE DU PC

Paramétrage du logiciel PC (Basé sur Windows XP) Les paramètres d’affichage de Windows pour un ordinateur courant sont affichés ci-dessous. Les écrans sur votre PC seront probablement différents, selon votre version de Windows et votre carte vidéo. Même si vos écrans sont différents, des informations de configuration de base identiques seront applicables dans pratiquement tous les cas. (Si ce n’est pas le cas, contactez le fabricant de votre ordinateur ou un revendeur Samsung.)

1. Cliquez sur “Panneau de configuration” dans le menu

Démarrer de Windows.

2. Lorsque vous êtes sur l’écran du panneau de configuration,

cliquez su “Apparences et Thèmes” et une boîte de dialogue Propriétés de l’affichage apparaît.

3. Lorsque vous êtes sur l’écran du panneau de configuration

cliquez sur “Affichage” et une boîte de dialogue Propriétés de l’affichageapparaît.

4. Allez sur l’onglet “Panneau de configuration” dans la boîte de

dialogue. Propriétés de l’affichage. Réglage correct de la taille (résolution): Optimale: 640 X 480 Si votre boîte de dialogue des paramètres d’affichage com porte une option de fréquence verticale, la valeur correcte est “60” ou “60 Hz”. Sinon cliquez sur “OK” et quit tez la boîte de dialogue. Modes d’affichage La position et la taille de l’écran varient en fonction du type et de la résolution du moniteur du PC. Les résolutions du tableau sont recommandées (toutes les résolutions comprises dans les limites sont prises en charge). Mode Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Fréquence d'horloge (MHz) ➣ Le mode entrelacé n’est pas pris en charge. ➣ Il est possible que le téléviseur fonctionne anormalement si un format vidéo non standard est sélectionné. Français - 19 BN68-1177N-Fre-0824.indd 19 2007-08-24 4:03:42 Sélection du PC Verrouillage Image Regl. Base Regl. Prec Déplacer

Régler Entrer Verrouillage Image Position Réinitialiser Image Réglage Automatique Déplacer Entrer Verrouillage Image Position Réinitialiser Image Réglage Automatique Déplacer Entrer Retour

Retour Réglage de base et réglage fin de l’image (Verrouillage Image): Le but du réglage de la qualité de l’image est d’éliminer ou de réduire le bruit parasite de l’image (défauts). Si le bruit parasite n’est pas éliminé en effectuant uniquement une syntonisation fine, réglez la fréquence du mieux que vous pouvez (approximative) puis effectuez à nouveau une syntonisation plus fine. Une fois le bruit parasite réduit, réajustez l’image pour l’aligner au centre de l’écran.

1. Présélection: Appuyez sur le bouton SOURCE pour sélectionner le mode PC.

2. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Configuration”, puis sur la touche ENTER

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “PC”, puis sur la touche

4. Appuyez sur le bouton ENTER

pour sélectionner “Verrouillage Image”.

5. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Regl. Base” ou

“Regl. Prec”, puis sur la touche ENTER

6. Appuyez sur le bouton ◄ ou ► pour régler la qualité de l’écran.

Appuyez sur le bouton ENTER .

7. Appuyez sur le bouton EXIT pour quitter le menu.

Changement de la position de l’image (Position): Réglez la position de l’écran du PC si elle n’est pas adaptée à ’écran du téléviseur.

1. Suivez les instructions 1 à 3 de “Réglage de base et réglage fin de

l’image (Verrouillage Image)”.

2. Appuyez sur le bouton ▲ ou ▼pour sélectionner “Position”, puis sur la

3. Appuyez sur le bouton ▲ ou ▼ pour régler la position horizontale.

Appuyez sur le bouton ◄ ou ► pour régler la position verticale. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

Initialisation des réglages d’image (Réinitialiser Image): Vous pouvez ramener tous les réglages d’image à leur valeur par défaut.

1. Suivez les instructions 1 à 3 de “Réglage de base et réglage fin de

l’image (Verrouillage Image)”.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Réinitialiser Image”,

puis sur la touche ENTER .

3. Appuyez sur le bouton EXIT pour quitter le menu.

Réglage automatique de l’écran PC (Réglage Automatique) : Le réglage automatique permet l’autoréglage de l’écran du PC par rapportau signal vidéo PC entrant. Les valeurs Regl. Prec, Regl. Base et Position sont réglées automatiquement.

1. Suivez les instructions 1 à 3 de

“Réglage de base et réglage fin de l’image (Verrouillage Image)”.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Réglage

Automatique”, puis sur la touche ENTER .

3. Appuyez sur le bouton EXIT pour quitter le menu.

Français - 20 BN68-1177N-Fre-0824.indd 20 2007-08-24 4:03:44 Dépannage : Avant de contacter le personnel du service d’assistance Aucune image ou aucun son

Image normale mais aucun son Vérifiez le volume. Vérifiez si le bouton MUTE Aucune image ou une image en noir et blanc Réglez les paramètres de couleur. Vérifiez que le système d’émission sélectionné est correct. Interférence du son et de l’image Essayez d’identifier l’appareil électrique qui perturbe le téléviseur et éloignez-le. Branchez le téléviseur sur une autre prise. Image neigeuse ou floue, son déformé Vérifiez l’orientation, l’emplacement et les connexions de votre antenne. Cette interférence est souvent due à l’utilisation d’une antenne intérieure. Dysfonctionnements de la télécommande Remplacez les piles de la télécommande. Nettoyez la partie supérieure de la télécommande (zone d’émission des signaux). Vérifiez les connecteurs des piles. Le message “Vérif. câble signal” s’affiche. Assurez-vous que le câble de signal est bien branché au PC ou aux sources vidéo. Assurez-vous que les sources vidéo ou le PC sont allumés. En mode PC, le message “Mode non pris en charge” s’affiche. Vérifiez la résolution maximale et la fréquence de l’adaptateur vidéo. Comparez ces valeurs aux données des modes d’affichage. L’écran est noir et le témoin d’alimentation clignote à intervalle régulier. Sur votre ordinateur, allez sur : Alimentation, Câble de signal. Le mode de gestion d’alimentation est activé. Vérifiez que la prise est bien branchée à une prise murale. Vérifiez que vous avez appuyé sur le bouton POWER situé sur la façade de votre téléviseur. Vérifiez les paramètres de contraste et de luminosité. Vérifiez le volume. de la télécommande a été touché. Le panneau LCD TFT est doté de sous-pixels (921 600) exigeant le déploiement d’une technologie sophistiquée. Il se peut cependant que quelques pixels clairs ou foncés apparaissent sur l’écran. Ces pixels n’auront aucune incidence sur les performances du produit. Spécifications techniques et environnementales Nom du modèle Taille de l’écran (diagonale) Résolution PC Son Sortie Dimensions (L x P x H) Corps Avec pied Poids avec support Considérations environnementales Température de fonctionnement Humidité au cours du fonctionnement Température de stockage Humidité sur le lieu de stockage 3W X 2 574 mm X 70 mm X 428 mm 574 mm X 196 mm X 468 mm 8 kg de 10 °C à 40 °C (de 50 °F à 104 °F) de 10 % à 80 %, sans condensation de -20 °C à 45 °C (de -4 °F à 113 °F) de 5 % à 95 %, sans condensation ➣ La conception et les spécifications sont susceptibles de changer sans préavis. ➣ Ce périphérique est un appareil numérique de classe B. ➣ Pour les caractéristiques d’alimentation et de consommation électrique, voir l’étiquette fixée au produit. Français - 21 BN68-1177N-Fre-0824.indd 21 2007-08-24 4:03:44 : P1 : AUTO : BG : C-: 40 MHz

Zurück : Standard : Ein

KONFIGURIEREN DES PCS

: Meer volume : Minder volume : P1 : AUTO : BG : C-: 40 MHz

Telecomando e batterie (2 tipo AAA) : P1 : AUTO : BG : C-: 40 MHz

: Standard : On Conferma

Ritorno : P1 : AUTO : BG : C-: 40 MHz

: Aumentar volume : Diminuir volume : P1 : AUTO : BG : C-: 40 MHz

Voltar 00: 00 : Deslg : Deslg : Deslg

Voltar : P1 : AUTO : BG : C-: 40 MHz

: P1 : AUTO : BG : C-: 40 MHz

Return : Standard : On

Return : P1 : AUTO : BG : C-: 40 MHz

Return : P1 : AUTO : BG : C-: 40 MHz

Return : Dynamic Standard 00: 00 : Off : Off : Off
