HASZNÁLATI ÚTMUTATÓ LE-20S81B SAMSUNG

Elővigyázatosság az állóképek megjelenítésével kapcsolatban. Az állóképek a TV-képernyő maradandó károsodását okozhatják. • Ne jelenítsen meg állóképeket az LCD-képernyőn 2 órát meghaladó időn túl, mert ilyenkor a megjelenített képek a képernyő „beégését” okozhatják. Ezt a jelenséget „képernyőbeégésnek” is nevezik. A képernyőbeégés elkerülése érdekében állókép megjelenítésekor csökkentse a kép fényerejét és kontrasztját. • Az LCD TV huzamosabb ideig tartó, 4:3 képarányú módban történő használata esetén a kibocsátott fényerősség eltérése miatt a képernyő közepén, valamint bal és jobb oldalán sávok alakulhatnak ki. DVD-filmek lejátszása és játékprogramok használata is hasonló jelenséget okozhat. A garancia az ilyen esetekben keletkezett károkra nem terjed ki. • Videojátékok vagy számítógépek állóképeinek bizonyos időt meghaladó megjelenítése következtében a képernyőn részleges utókép jelenhet meg. A jelenség megelőzése érdekében állóképek megjelenítése esetén csökkentse a fényerőt és kontrasztot.

BN68-1177N-01Hun-0913.indd 1

2007-09-13 �� 2:57:59

Tartalomjegyzék TELEVÍZIÓ CSATLAKOZTATÁSA ÉS FELKÉSZÍTÉSE  Tartozékok2  Az állvány felszerelése2  A fali konzol felszerelése2  A Vezérlőpult áttekintése3  A csatlakozópanel áttekintése4  A távirányító áttekintése5  Az elemek behelyezése a távvezérlőbe6  Be- és kikapcsolás6  A televízió készenléti üzemmódba kapcsolása 6  Plug & Play6

CSATORNABEÁLLÍTÁS  Csatornák automatikus tárolása 7  Csatornák manuális tárolása8  A csatornák szerkesztése . 9  A tárolt csatornák rendezése 9  Csatornanevek hozzárendelése10  Csatornák finomhangolása10

KÉPBEÁLLÍTÁS  Képtípus módosítása 11  Egyedi képbeállítás meghatározása 11  A színtónus módosítása12  Színbeállítás12

Egyéb beállítások  A nyelv kiválasztása15  A Kék képernyőmód beállítása16  Forrás kiválasztása16  A bemeneti forrásnevek szerkesztése16

TELETEXT FUNKCIÓ HASZNÁLATA  Teletext dekóder17  A teletextes információ megjelenítése17  Adott teletext-oldal kiválasztása18  Fastext használat teletext-oldal kiválasztásához 18  Teletextoldalak tárolása18

A SZÁMÍTÓGÉP BEÁLLÍTÁSA  A számítógépes szoftver telepítése (Windows XP)... 19  Kijelzési mód19  A számítógép beállítása20

HASZNÁLATI ÚTMUTATÓ  Hibakeresés: Mielőtt szakemberhez fordulna 21  Műszaki és környezetvédelmi adatok . 21

HANGBEÁLLÍTÁS Magyar

 A hangnorma módosítása13  Hangerő automatikus beállítása13  Fejhallgató csatlakoztatása13

IDŐ BEÁLLÍTÁSA  Az aktuális idő beállítása és megjelenítése14  Az Auto kikapcs. Beállítása14  A televízió automatikus be- és kikapcsolása 15

Kérjük, hogy a készülék működtetése előtt gondosan olvassa végig a kezelési útmutatót és őrizze meg, mert később szüksége lehet rá.

Megjegyzés Nyomógomb

BN68-1177N-01Hun-0913.indd 1

TELEVÍZIÓ CSATLAKOZTATÁSA ÉS FELKÉSZÍTÉSE Tartozékok Győződjön meg róla, hogy az LCD-televízió következő tartozékai rendelkezésre állnak. Ha bármelyik tartozék hiányzik, forduljon a márkakereskedőhöz.

Távvezérlő és elemek (2 db AAA)

 Használati utasítás

Csavar az állványhoz (4 db.)

 Biztonsági útmutató

 Regisztrációs lapok

➣ Garanciakártya / Biztonsági útmutató / Regisztrációs lapok (nem minden régióban)

Az állvány felszerelése

1. Helyezze a készüléket képernyővel lefelé puha rongyra vagy párnára az asztalon. 2. Helyezze az állványt a TV alján lévő lyukba. 3. Helyezzen egy csavart a jelzett lyukba és húzza meg.

A fali konzol felszerelése A falra szerelést biztosító elemek (külön megvásárolhatók) segítségével a TV falra is rögzíthető. A falra szerelést biztosító elemek felszerelésével kapcsolatban olvassa el az elemekhez mellékelt tájékoztatót. A fali konzol felszereléséhez kérje szakember segítségét. A Samsung Electronics nem vállal felelősséget semmilyen tárgyi vagy személyi sérülésért, ha Ön úgy dönt, hogy saját maga szereli fel a televíziót. Ne szerelje fel a falikart, ha a TV be van kapcsolva. Ez áramütés miatti sérülést okozhat. ➣ Távolítsa el az állványt, takarja le sapkával az alsó nyílást és rögzítse két csavarral.

BN68-1177N-01Hun-0913.indd 2

2007-09-13 �� 2:58:01

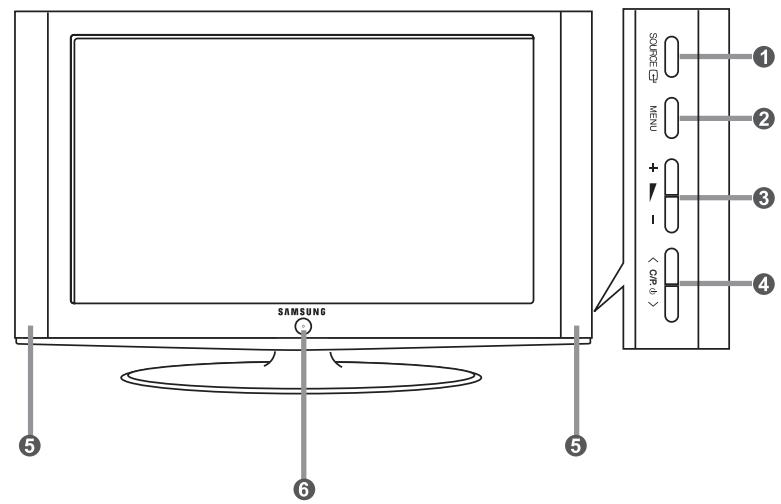

A Vezérlőpult áttekintése

➣ A termék színe és formája típusonként különbözhet.

1 SOURCE Választhat az összes elérhető bemeneti jelforrás közül. (TV - Külső. - AV - S-Video - PC). A képernyőn megjelenő menüben ezt a gombot úgy használja, ahogy a távirányítón az ENTER gombot használja. 2 MENU Nyomja meg, ha a képernyőmenüt kívánja megjeleníteni. 3 Nyomja meg a hangerő csökkentéséhez vagy a növeléséhez. A képernyőn megjelenő menüben az gombokat úgy használja, ahogy a távirányítón az gombokat úgy használja, ahogy a távirányítón az ◄ és az ► gombokat használja.

zt megnyomva lehet a csatornák között E váltani. A képernyőn megjelenő menüben az gombokat úgy használja, ahogy a távirányítón az ▲ és az ▼ gombokat használja.

A televízió be- és kikapcsolásához nyomja meg. Tápfeszültségjelző

Villog és elalszik, ha a készülék be van kapcsolva, készenléti állapotban pedig folyamatosan világít. Távirányító érzékelője

A távvezérlőt a TV-nek erre a pontjára kell irányítani.

BN68-1177N-01Hun-0913.indd 3

2007-09-13 �� 2:58:01

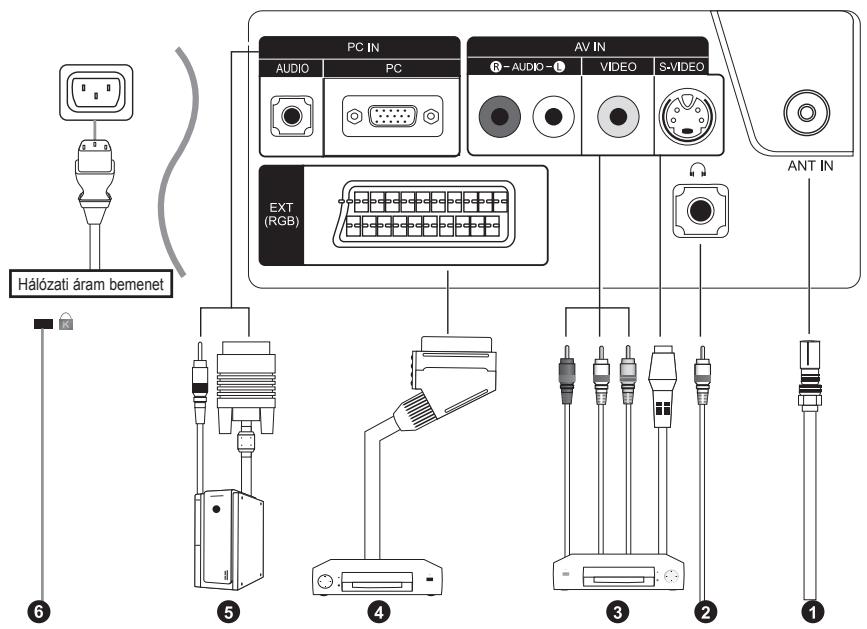

A csatlakozópanel áttekintése ➣ A termék színe és formája típusonként különbözhet.

Hálózati áram bemenet

Ha külső eszközt csatlakoztat a TV-hez, győződjön meg róla, hogy az egység ki van kapcsolva. Külső eszköz csatlakoztatása esetén ügyeljen a csatlakozó és a kábel színének egyeztetésére.1 1 Antenna vagy kábeltelevíziós hálózat csatlakoztatása A televíziós csatornák helyes vételéhez a készüléknek az alábbi jelforrások egyikéről jelet kell vennie: - Kültéri antenna / Kábeles televíziós hálózat / Műholdas hálózat 3 Külső A/V készülékek csatlakoztatása - Csatlakoztassa az RCA- vagy S-VIDEO-kábelt (opcionális) a megfelelő külső A/V készülékhez, pl. videomagnóhoz, DVD-hez, vagy kamerához. - Csatlakoztassa az RCA audiokábeleket (opcionális) a készülék hátoldalán található „R - AUDIO - L” csatlakozóhoz, a másik végét pedig az A/V készülék megfelelő audiokimeneti csatlakozójához. - Fejhallgatót a készülék hátoldalán található fejhallgató kimenethez (2) csatlakoztathat. Amíg a fejhallgató csatlakoztatva van, a beépített hangszórók inaktívak. 4 Beltéri egység, videomagnó vagy DVD csatlakoztatása - Csatlakoztassa a videomagnó vagy DVD SCART kábelét (opcionális) a videomagnó vagy DVD SCART bemenetéhez. - Ha a beltéri egységet és a videomagnót (vagy DVD-t) egyaránt csatlakoztatni kívánja, akkor először a beltéri egységet kösse össze a videomagnóval (vagy a DVD-vel), majd ezután csatlakoztassa a videomagnót (vagy DVD-t) a készülékéhez. 5 Számítógép csatlakoztatása - Csatlakoztassa a sztereó audiokábelt (opcionális) a készülék hátoldalán található „PC IN (PC)” aljzatba, a másik végét pedig a számítógép videokártyájához. - Csatlakoztassa a sztereó audiokábelt (opcionális) a készülék hátoldalán található „PC IN (AUDIO)” aljzathoz, a másik végét pedig a számítógép hangkártyájának „Audio Out” csatlakozójához. 6 Kensington zár - A Kensington-zár (opcionális) olyan eszköz, amellyel a rendszer fizikailag rögzíthető, ha a készüléket nyilvános helyen használják. - Ha zárszerkezetet szeretne használni, forduljon segítségért a tv-készülék eladójához. - A Kensington zár elhelyezkedése a típustól függően változhat. Magyar -

BN68-1177N-01Hun-0913.indd 4

2007-09-13 �� 2:58:02

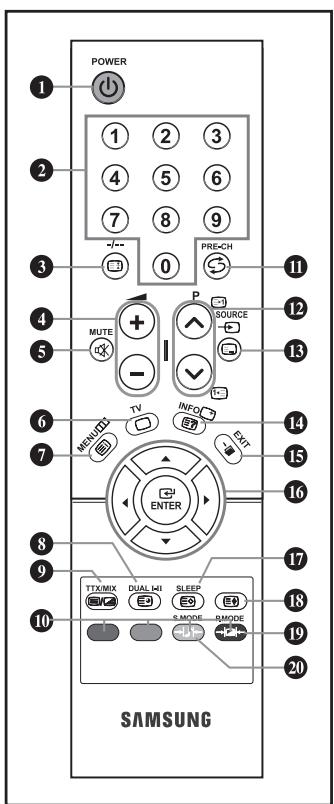

A távirányító áttekintése 1 Televízió készenléti gombja

2 Számgombok a csatornák közvetlen eléréséhez

3 Teletext kimerevítése

3 Egyjegyű/kétjegyű csatornaválasztás 4

: Hangerő növelése : Hangerő csökkentése

5 Hang ideiglenes kikapcsolása 6 Közvetlenül TV módba vált. 7 A fő képernyőmenü megjelenítése 8 Hanghatás kiválasztása ! Előző csatorna

6 Kilépés a teletext megjelenítési módból 7 Teletext tartalomjegyzék 8 Teletext aloldal 9 Teletext megjelenítése/ a normál adás és a teletext együttese 0 Fastext témaválasztás @ P : Teletext következő oldala P : Teletext előző oldala # Teletext mód kiválasztása (LIST/FLOF)

@ P : Következő csatorna P : Előző csatorna

$ Teletext megjelenítése

# Választás az elérhető források közül

* Teletext méretének kiválasztása

$ Az aktuális műsorral kapcsolatos információk megjelenítése. % Kilépés a képernyőmenübőll ^ Kurzor irányítása a menüben & Automatikus kikapcsolás ( Képjellemzők kiválasztása ) Hangmód kiválasztása

➣ Az éles fény befolyásolhatja a távvezérlő teljesítményét. ➣ További részleteket az utasításokban olvashat.

BN68-1177N-01Hun-0913.indd 5

2007-09-13 �� 2:58:02

Az elemek behelyezése a távvezérlőbe 1. Csúsztassa le a fedelet teljesen. 2. Helyezzen be két AAA méretű elemet.

➣ Ügyeljen arra, az elemeken lévő „+” és „–” jelzések illeszkedjenek az elemtartón belüli jelzésekhez.

3. Helyezze vissza a fedelet.

➣ Ha hosszabb ideig nem használja a távirányítót, akkor vegye ki az elemeket és tárolja azokat száraz, hűvös helyen. A távirányító a tévétől legfeljebb 7 méteres távolságban használható. (Szokásos mértékű tévézés mellett az elemek élettartama kb.egy év.)

➣ Ha a távvezérlő nem működik, ellenőrizze a következőket:

1. A TV áram alatt van? 2. Az elemek plusz és mínusz végei megfelelõen helyezkednek el? 3. Lemerültek az elemek? 4. Áramszünet van, vagy nincs csatlakoztatva a tápkábel? 5. Van a közelben különleges foszforeszkáló fényforrás vagy neonfény?

Be- és kikapcsolás A hálózati tápkábel a készülék hátlapjához csatlakozik. 1. Dugja a hálózati tápkábelt a megfelelő aljzatba.

➣ A készülék elején található készenléti jelzés világítani kezd.

2. Nyomja meg a készülék előoldalán a POWER

➣ Automatikusan a legutoljára nézett csatornára áll be a készülék.

3. N yomja meg a távvezérlő számgombját (0~9) vagy a csatornaváltó gombot ( / gombot a panel jobb oldalán.

➣ Amikor első alkalommal kapcsolja be a készüléket, meg kell határoznia, mely nyelven szeretné a menüket megjeleníteni.

4. A készülék kikapcsolásához nyomja be újra a POWER

A televízió készenléti üzemmódba kapcsolása A készülék készenléti üzemmódba is állítható, az alacsonyabb áramfelvétel érdekében. A készenléti üzemmód akkor lehet hasznos, ha a nézést ideiglenesen fel kívánja függeszteni (pl. a vacsora idejére). 1. Nyomja meg a távirányítón lévő POWER gombot. ➣ A képernyő elsötétül, és a készülék előlapján megjelenik a vörösen világító készenléti jelzőfény.

2. A készülék újbóli bekapcsolásához nyomja be újra a POWER , valamelyik számjegy gombot (0~9), vagy a csatornaváltó fel/le ( / ) gombot.

➣ Ne hagyja a készüléket készenléti üzemmódban hosszú ideig (amikor például nyaralni megy). Célszerű a készülék hálózati és antenna csatlakoztatását megszüntetni.

Plug & Play Plug & Play

A TV-készülék legelső bekapcsolásakor több alapvető felhasználói beállítás végezhető el egymás után automatikusan. A lehetőségek az alábbiak. 1. Nyomja meg a távvezérlő POWER gombját. A „Start Plug & Play” üzenet jelenik meg az „OK” lehetőséggel. Nyomja meg az ENTER gombot. 2. Válassza ki a megfelelő nyelvet a ▲ vagy ▼ gomb lenyomásával. A kiválasztott nyelv megerősítéséhez nyomja meg az ENTER gombot. 3. Megjelenik az „Ellenőrizze az antennabemenetet” üzenet, ahol is az „OK” pont van kiválasztva. Nyomja meg az ENTER gombot. ➣ Ellenőrizze az antennakábel megfelelő csatlakoztatását. Magyar -

BN68-1177N-01Hun-0913.indd 6

2007-09-13 �� 2:58:03

4. Válassza ki a megfelelő országot a ▲ vagy ▼ gomb lenyomásával. A kiválasztott nyelv megerősítéséhez nyomja meg az ENTER gombot. 5. Az „Automata tárolás” menü akkor jelenik meg, ha a „Start” gombot. menüpontot választja. Nyomja meg az ENTER

➣ A csatornakeresés automatikusan indul el és áll le. Miután az összes csatorna elmentése megtörtént, megjelenik a „Órabeállítás” menü. gomb lenyomásával szakítsa ➣ Egy tetszőleges időpontban az ENTER meg a memorizálás folyamatát.

6. N yomja meg az ENTER gombot. Válassza ki az „Óra” vagy „Perc” a ◄ vagy ► gomb lenyomásával. Állítsa be az „Óra” és „Perc” a ▲ vagy a ▼ gomb lenyomásával. ➣ A távvezérlőn található számgombok segítségével is beállíthatja az órát és a percet.

7. A beállítás megerősítéséhez nyomja meg az ENTER Megjelenik a „Jó szórakozást!” üzenet.

♦ Nyelv: A nyelv kiválasztása. ♦ Ország: A z ország kiválasztása. ♦ Automata tárolás: A z adott területen elérhető csatornák automatikus megkeresése és tárolása. ♦ Órabeállítás: A TV órájának automatikus beállítása.

Beállítás Idő Plug & Play Nyelv : Magyar Kék képernyő : Ki

Ha vissza kívánja állítani ezt a funkciót... 1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Beállítás” pontot, majd gombot. nyomja meg az ENTER 2. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Plug & Play” pontot, gombot. majd nyomja meg az ENTER 3. Megjelenik a „Plug & Play indítása” üzenet. (Lásd a 6 .oldalt)

CSATORNABEÁLLÍTÁS Csatornák automatikus tárolása Ország Belgium Franciaország Németország Olaszország Hollandia Spanyolország Svédország Svájc

A rendelkezésre álló frekvenciasávokon lehet keresést végezni (országonként más-más sávok állhatnak rendelkezésre). Az automatikusan kiosztott csatornaszámok nem feltétlenül egyeznek a tényleges vagy a kívánt csatornaszámokkal. A számok sorrendje azonban manuálisan is változtatható, és a nem kívánt csatornákat is törölheti. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼gomb megnyomásával jelölje ki a „Csatorna” pontot, gombot. majd nyomja meg az ENTER 2. A „Ország” opció kiválasztásához nyomja meg az ENTER gombot. 3. Válassza ki a megfelelő országot a ▲ vagy ▼ gomb lenyomásával. A kiválasztott nyelv megerősítéséhez nyomja meg az ENTER gombot. 4. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Automata tárolás” pontot, majd nyomja meg az ENTER gombot. 5. A „Start” opció kiválasztásához nyomja meg az ENTER gombot. ➣ A készülék elkezdi az elérhető csatornák letárolását.

➣ Az ENTER gomb megnyomásával bármikor megszakíthatja a letárolási folyam- atot, és visszatérhet a „Csatorna” menühöz.

6. Az összes elérhető csatorna tárolása után megjelenik a „Sorrend” menü. (���������������� Lásd a���������� 9.oldalt) Magyar -

BN68-1177N-01Hun-0913.indd 7

2007-09-13 �� 2:58:04

Csatornák manuális tárolása Kézi tárolás Program Színrendszer Hangrendszer Csatorna Keresés Tárolás

Összesen 100 csatornát lehet tárolni, ideértve a kábelhálózaton vett csatornákat is. Csatornák manuális tárolása esetén döntse el:

1. 2. 3. 4. 5. 6. 7. 8.

Hogy az egyes megtalált csatornákat kívánja-e tárolni. Az egyes tárolt csatornák számát, amellyel azt azonosítani kívánja. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Csatorna” pontot, gombot. majd nyomja meg az ENTER A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Kézi tárolás” pontot, majd nyomja meg az ENTER gombot. A „Program” opció kiválasztásához nyomja meg az ENTER gombot. Ha egy számot szeretne egy csatornához rendelni, akkor a ▲ vagy a ▼ gomb megnyomásával keresse ki a megfelelő számot, majd nyomja meg az ENTER gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Színrendszer” pontot, majd nyomja meg az ENTER gombot. Válassza ki a megfelelő alapszínt a ▲ vagy ▼ gomb ismételt lenyomásával, majd nyomja meg az ENTER gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Hangrendszer” pontot, majd nyomja meg az ENTER gombot. Válassza ki a kívánt hangszabványt a ▲ vagy ▼ gomb ismételt lenyomásával, majd nyomja meg az ENTER gombot. ➣

Ha nincs vagy nem megfelelő a hang, válasszon ki másik hangrendszert.

9. Ha tudja az eltárolni kívánt csatatorna számát, az ▲ vagy ▼ gomb meg- nyomásával válassza a „Csatorna” lehetőséget. Nyomja meg az ENTER gombot. Az ▲ vagy ▼ gomb megnyomásával válassza a C (Légi, hagyományos csatorna) vagy az S (Kábelcsatorna) lehetőséget. A ► gomb lenyomásával választhat csatornát. A ▲ vagy a ▼ gomb megnyomásával válassza ki kívánt számot, majd nyomja meg az ENTER gombot. ➣ Csatorna üzemmód: P (Program mód)

C (Légi, hagyományos csatorna mód) S (Kábel csatorna mód) ➣ A távvezérlőn található számgombok segítségével is kiválaszthatja a csatorna számát.

10. Ha nem ismeri a csatornaszámokat a ▲ vagy a ▼ gombbal válassza a gombot. A keresést „Keresés” lehetőséget. Nyomja meg az ENTER a ▲ vagy a ▼ gombbal végezheti el, majd nyomja meg az ENTER gombot. 11. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Tárolás” pontot, majd nyomja meg az ENTER gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „OK” pontot, majd nyomja meg az ENTER gombot. 12. Minden egyes tárolni kívánt csatornánál végezze el a 3 és 11 lépést. ♦ Program: Programszám választása az adott csatorna számára. ♦ Színrendszer: A színes kép rendszerének beállítása. ♦ Hangrendszer: A hang rendszerének beállítása. ♦ Csatorna: Csatorna kiválasztása. ♦ Keresés: A csatorna frekvenciájának megkeresése. ♦ Tárolás: Beállítások mentése. Magyar -

BN68-1177N-01Hun-0913.indd 8

2007-09-13 �� 2:58:04

A csatornák szerkesztése Hozzáadás/Törlés

Nincs tárolva Hozzáadás

A megtalált csatornák közül ki lehet zárni egyes csatornákat. A tárolt csatornák közötti görgetés során a kihagyásra megjelölt csatornák nem lesznek láthatóak. A kihagyásra kifejezetten meg nem jelölt csatornák a keresés során láthatóak lesznek. 1. A hozzáadni vagy törölni kívánt csatornát a számgombok segítségével közvetlenül megadhatja. 2. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Csatorna” pontot, majd gombot. nyomja meg az ENTER 3. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Hozzáadás/Törlés” pontot, majd nyomja meg az ENTER gombot. 4. Az ENTER gomb ismételt lenyomásával válthat a csatorna hozzáadása és törlése lehetőségek között. 5. A P vagy P gombok segítségével válassza ki a megfelelő csatornát, majd ismételje meg a fenti lépéseket. 6. A kilépéshez nyomja meg az EXIT gombot. ➣ A távvezérlő számgombjai segítségével bármelyik csatornát megtekintheti (a törölteket is).

A tárolt csatornák rendezése Sorrend Honnan Hová Tárolás

Két csatorna számát felcserélheti az alábbiak érdekében: Az automatikus tárolási számsorrend módosításához.

önnyen megjegyezhető számok társítása a leggyakrabban K nézett csatornákhoz. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Csatorna” pontot, majd nyomja meg az gombot. ENTER 2. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Sorrend” pontot, majd nyomja meg az ENTER gombot. 3. Nyomja meg az ENTER gombot a „Honnan” pont kiválasztásához. Nyomja meg a ▲ vagy a ▼ gombot addig, amíg a megváltoztatni kívánt csatorna száma meg nem jelenik. Nyomja meg az ENTER gombot. 4. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Hová” pontot, majd nyomja meg az ENTER gombot. Nyomja meg a ▲ vagy a ▼ gombot addig, amíg a csatornához kapcsolni kívánt szám meg nem jelenik. gombot. Nyomja meg az ENTER 5. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Tárolás” pontot, majd nyomja meg az ENTER gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „OK” pontot, majd nyomja gombot. meg az ENTER ➣ A kiválasztott csatornát kicserélte a kiválasztott számon előzőleg tárolt csatornával.

6. Másik csatorna tárolásához ismételje meg a 3 – 5. lépést. 7. A kilépéshez nyomja meg az EXIT gombot. Magyar -

BN68-1177N-01Hun-0913.indd 9

2007-09-13 �� 2:58:05

Csatornanevek hozzárendelése Név Prog.

A csatornainformációk sugárzásakor a készülék a csatornaneveket automatikusan hozzárendeli a csatornákhoz. Ezek a nevek azonban módosíthatók, tehát a csatornákhoz új neveket is hozzárendelhet. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Csatorna” pontot, majd nyomja meg gombot. az ENTER 2. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Név” pontot, majd nyomja meg az ENTER gombot. 3. Igény szerint a ▲ vagy a ▼ gomb megnyomásával választhatja ki az gombot. elnevezendő csatornát. Nyomja meg az ENTER 4. Következőhöz... Művelet… Betű, szám vagy szimbólum kijelölése

Nyomja meg a ▲ vagy a ▼ gombot

A következő betűre lépés

Nyomja meg a ► gombot

Az előző betűre lépés

Nyomja meg a ► gombot

➣ A rendelkezésre álló karakterek: Az ábécé betűi (A~Z) Számok (0~9) Különleges karakterek ( -, szóköz)

5. Valamennyi átnevezendő csatorna esetén ismételje meg az 3-4. lépést. 6. A kilépéshez nyomja meg az EXIT gombot.

Csatornák finomhangolása Finomhangolás P1

A finomhangolással igazíthatja be egy adott csatorna optimális vételét. 1. A finomhangolni kívánt csatorna közvetlen kiválasztásához nyomja meg a megfelelő számgombot. 2. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Csatorna” pontot, majd nyomja meg az ENTER gombot. 3. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Finomhangolás” pontot, majd nyomja meg az ENTER gombot. 4. A ◄ vagy ► gombbal finomhangolhatja a képet. Nyomja meg az ENTER gombot� �������. 5. A kilépéshez nyomja meg az EXIT gombot. ➣ Az elmentett finomhangolt csatornák száma mellett, a csatornacímben, a jobb oldalon egy csillag „*” szerepel. Ezután a csatorna száma vörös lesz. ➣ A finomhangolás visszaállításához válassza ki a ▲ vagy ▼ gombbal a „Reset” funkciót, majd nyomja meg az ENTER gombot.

BN68-1177N-01Hun-0913.indd 10

KÉPBEÁLLÍTÁS Képtípus módosítása Üzemmód Kiemelt Normál Film Egyedi

képbeállítás A kiválasztásához a távvezérlő P.MODE (Kép mód) gombját is használhatja.

Kiválaszthatja, hogy mely típusú kép felel meg leginkább az Ön nézési követelményeinek. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Kép” pontot, majd nyomja meg az ENTER gombot. 2. Nyomja meg ismét az ENTER gombot a „Üzemmód” funkció kiválasztásához. 3. Az ▲ vagy ▼ gomb megnyomásával válassza ki a kívánt képhatást. Nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot.  Kiemelt: Nagy felbontású kép megjelenítése világos szobában.  Normál: Kép optimális megjelenítése normál környezetben.  Film: Kép kellemes megjelenítése sötét szobában. gyedi: Egyedi megjelenítési beállítások. E (Lásd az „Egyedi képbeállítás\ meghatározása”) [PC üzemmód] ilm: Intenzív fényerő. (Filmek megtekintéséhez DVD-vagy videó CD-lemezről.) F  Internet: Közepes fényerő. (Vegyes képeken végzett munkához, például szövegekhez és képekhez.) S zöveg: Normál fényerő. (Dokumentumokhoz, tömör szövegeken gyedi: Egyedi megjelenítési beállítások. E

➣ A következő PC üzemmódok jelennek meg: „Film”, „Internet”, „Szöveg”, „Egyedi”.

Egyedi képbeállítás meghatározása Egyedi Kontraszt Fényerő Élesség Szín Árnyalat Z50

A készülék számos olyan beállítással rendelkezik, amely a képminőség szabályozására szolgál. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Kép” pontot, majd nyomja meg az ENTER gombot. 2. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Egyedi” pontot, majd gombot. nyomja meg az ENTER 3. Az ▲ vagy ▼ gomb segítségével választhatja ki a kívánt elemeket. Nyomja meg az ENTER gombot. 4. Az ◄ vagy ► gombok lenyomásával növelheti, illetve csökkentheti az egyes beállítások értékét. Nyomja meg az ENTER gombot. 5. A kilépéshez nyomja meg az EXIT gombot.  Kontraszt: A tárgyak és a háttér világosságának és sötétségének beállítása.  Fényerő: A teljes képernyő fényerejének beállítása. tárgyak kontúrjának élesítése, illetve elmosódottabbá tétele.  Élesség: A  Szín: A színek világosabbá vagy sötétebbé tétele.  Árnyalat(Csak NTSC): A tárgyak színének beállítása, pirosabbá vagy zöldebbé téve azokat a természetesebb hatás elérése érdekében.

➣ Ha ezen beállításokat bármilyen módon megváltoztatja, a képmód automatikusan a „Egyedi” opcióra vált. ➣ PC módban csak a „Kontraszt”, a „Fényerő” beállítása módosítható. Magyar - 11

BN68-1177N-01Hun-0913.indd 11

2007-09-13 �� 2:58:06

A színtónus módosítása Színtónus Hideg2 Hideg1 Normál Meleg1 Meleg2

Beállíthatja a szemének legkellemesebb színtónust is. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Kép” pontot, majd nyomja meg az ENTER gombot. 2. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Színtónus” pontot, majd gombot. nyomja meg az ENTER 3. Az ▲ vagy ▼ gomb megnyomásával választhatja ki a megfelelő színtónus beállítást. Nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot. ♦ Hideg2: A színhőmérsékletet kékebbé teszi, mint a „Hideg, 1. fokozat” menü. ♦ Hideg1: A fehér színeket kékes árnyalatúvá teszi. ♦ Normál: A fehéret meghagyja fehérnek. ♦ Meleg1: A fehér színeket piros árnyalatúvá teszi. ♦ Meleg2: A színhőmérsékletet pirosabbá teszi, mint a Warm1 „Meleg, 1. fokozat” menü.

➣ PC módban csak a „Hideg”, „Normál”, „Meleg” és a „Egyedi” beállítás módosítható.

Színbeállítás Színszabályozás Vörös (R) 0 Zöld (G) 19 Kék (B) 50

Módosíthatja az egyes R, G, B színbeállításokat. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. A „Kép” kiválasztásához nyomja meg a ▲ vagy a ▼ gombot, majd nyomja meg az ENTER gombot. 2. A „Színszabályozás” kiválasztásához nyomja meg a ▲ vagy a ▼ gombot, majd nyomja meg az ENTER gombot. 3. Az ▲ vagy ▼ gomb segítségével választhatja ki a kívánt elemeket. Nyomja meg az ENTER gombot. 4. Az ◄ vagy ► gomb lenyomásával növelheti, illetve csökkentheti az egyes beállítások értékét. Nyomja meg az ENTER gombot. 5. A kilépéshez nyomja meg az EXIT gombot. ➣ Csak PC-módban érhető el.

BN68-1177N-01Hun-0913.indd 12

HANGBEÁLLÍTÁS A hangnorma módosítása Üzemmód Normál Beszéd

zeket az opciókat E egyszerűen a távvezérlő S.MODE gombjának megnyomásával is kiválaszthatja.

Kiválaszthatja, hogy egy adott műsor nézése közben milyen típusú különleges hangeffektust kíván hallani. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Hang” pontot, majd gombot. nyomja meg az ENTER 2. Nyomja meg ismét az ENTER gombot a „Üzemmód” funkció kiválasztásához. 3. A ▲ vagy a ▼ gombbal válassza ki a kívánt hanghatást. Nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg EXIT gombot.  Normál: Normál hang mód.  Beszéd: A szöveget az egyéb hangokhoz képest kiemeli.

Hangerő automatikus beállítása Hang Üzemmód Autom. hangerő

Mindegyik műsorszóró állomás saját jelkondícióval rendelkezik, ezért nem egyszerű a hangerőt változtatni minden alkalommal, amikor csatornaváltásra kerül sor. Ezzel a funkcióval automatikusan beállíthatja a kívánt csatorna hangerejét: amikor a modulációs jel magas, a hangkimenetet alacsonyabbra állíthatja, illetve amikor a modulációs jel alacsony, a hangkimenetet magasabbra állíthatja. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Hang” pontot, majd gombot. nyomja meg az ENTER 2. A ▲ vagy a ▼gomb megnyomásával jelölje ki a „Autom. hangerő” pon- tot, majd nyomja meg az ENTER gombot. 3. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Be” vagy „Ki” pontot. Nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot.

Fejhallgató csatlakoztatása A TV-készülékhez fejhallgatót csatlakoztathat, így a helyiségben tartózkodók zavarása nélkül nézheti a TV-műsort.

➣ A nagy hangerővel és hosszantartóan használt fejhallgató halláskárosodást okozhat.

BN68-1177N-01Hun-0913.indd 13

IDŐ BEÁLLÍTÁSA Az aktuális idő beállítása és megjelenítése Órabeállítás Perc

Az INFO gomb megnyomásával beállíthatja, hogy a tévékészülék órája a pontos időt mutassa. Akkor is be kell állítania az időt, amikor az automatikus be-/kikapcsolás időzítőt szeretné használni. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Beállítás” pontot, majd nyomja meg az ENTER gombot. 2. Nyomja meg ismét az ENTER gombot a „Idő” funkció kiválasztásához. 3. A „Órabeállítás” opció kiválasztásához nyomja meg az ENTER gombot. 4. Ehhez... Nyomja meg... Az „Óra” vagy a „Perc” kiválasztása

Az „Óra” vagy a „Perc” beállítása

Beállítás megerősítése

5. A kilépéshez nyomja meg az EXIT gombot.

➣ Ha megszünteti a tápkábel csatlakoztatását, újra be kell állítania az órát. ➣ A távvezérlőn található számgombok segítségével is beállíthatja az órát és a percet.

Az Auto kikapcs. Beállítása Kiválaszthat egy tetszés szerinti időtartamot - 30 és 180 perc között amely után a tévékészülék automatikusan készenléti üzemmódra kapcsol. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲vagy a ▼ gomb megnyomásával jelölje ki a „Beállítás” pontot, majd gombot. nyomja meg az ENTER Mozgatás Belépés Vissza 2. Nyomja meg ismét az ENTER gombot a „Idő” funkció kiválasztásához. 3. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Auto kikapcs.” pontot, majd nyomja meg az ENTER gombot. 4. Nyomja meg az ▲ vagy ▼ gombot többször egymás után addig, amíg a megfelelő idő meg nem jelenik a kijelzőn. („Ki”, „30”, „60”, „90”, „120”, „150”, „180”) Nyomja meg az ENTER gombot. Nyomja meg többször egymás Idő

Órabeállítás Auto kikapcs. Időzítés be Időzítő ki

után a SLEEP gombot a távvezérlőn, amíg a kívánt időtartam meg nem jelenik.

➣ Amikor az időzítő 0-hoz ér, a TV-készülék automatikusan készenléti üzemmódba kapcsol.

5. A kilépéshez nyomja meg az EXIT gombot.

BN68-1177N-01Hun-0913.indd 14

A televízió automatikus be- és kikapcsolása Időzítés be

A kiválasztott időpontban automatikusan bekapcsoljon, vagy a kívánt csatornára hangoljon. A kiválasztott időpontban automatikusan kikapcsoljon.

Beállíthatja a be-/kikapcsolás időzítőt úgy, hogy a TV-készülék:

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Beállítás” pontot, majd nyomja meg az ENTER gombot. 2. Nyomja meg ismét az ENTER gombot a „Idő” funkció kiválasztásához. 3. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Időzítés ki” pontot, majd nyomja meg az ENTER gombot. 4. A „Óra” beállításához nyomja meg az ▲ vagy ▼ gombot, majd az ► gomb megnyomásával lépjen a következő pontra. A többi elemet is a fenti gomb módszerrel adhatja meg. A beállítás befejezése után az ENTER megnyomásával térhet vissza a korábbi képernyőhöz. 5. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Időzítés ki” pontot, gombot. majd nyomja meg az ENTER 6. A „Óra” beállításához nyomja meg az ▲ vagy ▼ gombot, majd az ► gomb megnyomásával lépjen a következő pontra. A többi elemet is a fenti gomb módszerrel adhatja meg. A beállítás befejezése után az ENTER megnyomásával térhet vissza a korábbi képernyőhöz. 7. A kilépéshez nyomja meg az EXIT gombot. ➣ Az első lépés a televízió órájának beállítása (lásd „Az aktuális idő beállítása és megjelenítése” című részt a 14. oldalon.) ➣ A távvezérlőn található számgombok segítségével is beállíthatja az órát és a percet. ➣ Az időzítők csak a „Aktiválás” beállítás „Be” állapotában működnek.

EGYEBEK BEÁLLÍTÁSA A nyelv kiválasztása Nyelv

A készülék első használata során válassza ki, hogy mely nyelven jelenjenek meg a menük és a kijelzések. 1. A képernyőmenü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Beállítás” pontot, majd nyomja meg az ENTER gombot. 2. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Nyelv” pontot, majd nyomja meg az ENTER gombot. 3. Válasszon ki egy nyelvet a ▲ vagy ▼ gomb ismételt lenyomásával. Nyomja meg az ENTER gombot. ➣ 12 nyelvből választhat.

4. A kilépéshez nyomja meg az EXIT gombot.

BN68-1177N-01Hun-0913.indd 15

A Kék képernyőmód beállítása Idő Plug & Play Nyelv : Magyar Kék képernyő : Be

Ha a készülék nem fogad jeleket, vagy ha a fogadott jelek igen gyengék, akkor a zajos háttérkép helyett automatikusan a kék képernyő jelenik meg. Ha azonban továbbra is a gyenge minőségű képet szeretné nézni, akkor kapcsolja „ki” a „Kék Képernyő” módot. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Beállítás” pontot, majd gombot. nyomja meg az ENTER 2. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Kék képernyő” pontot. Nyomja meg az ENTER gombot. 3. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Be” vagy „Ki” pontot. Nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot.

Forrás kiválasztása Forráslista TV Külső AV S-Video

Választhat a TV kimeneti csatlakozóihoz csatlakoztatott külső jelforrások közül. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. gombot. Az „Bemenet” opció kiválasztásához nyomja meg az ENTER 2. A „Forráslista” opció kiválasztásához nyomja meg az ENTER gombot. 3. Válassza ki a kívánt eszközt a ▲ vagy ▼ gomb megnyomásával. Nyomja meg az ENTER gombot. A távirányítón lévő SOURCE gomb megnyomásával válthat az elérhető

források között. A TV-üzemmódot csak akkor tudja kiválasztani, ha a távvezérlőn a TV vagy P / gombot nyomja meg, mivel a SOURCE gomb erre nem alkalmas.

A bemeneti forrásnevek szerkesztése Névszerkesztés ---videomagnó DVD Kábelvevő egység HD-vevő egység Műholdvevő AV-vevő egység DVD-vevő egység ▼

A bemeneti csatlakozókhoz csatlakoztatott eszközök nevének megadásával a bemeneti forrásválasztás megkönnyíthető. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. A „Bemenet” opció kiválasztásához nyomja meg az ENTER gombot. 2. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Névszerkesztés” pontot, majd nyomja meg az ENTER gombot.. 3. A szerkeszteni kívánt eszközt az ▲ vagy ▼ gomb megnyomásával választhatja ki. Nyomja meg az ENTER gombot. 4. Az ▲ vagy ▼ gomb megnyomásával választhatja ki a megfelelő eszközt. Nyomja meg az ENTER gombot. 5. A kilépéshez nyomja meg az EXIT gombot.

BN68-1177N-01Hun-0913.indd 16

TELETEXT FUNKCIÓ HASZNÁLATA Teletext dekóder A TV-csatornák többsége olyan írott információkat tartalmazó „teletext” oldalakat hordoz, mint például: Televízióműsorok időpontjai Közérdekű közlemények és időjárás-jelentés Sporteredmények Feliratok nagyothallók számára. A teletext oldalak hat kategóriába vannak sorolva: Mező

A A kiválasztott oldalszám.

B A mısorszóró-állomás azonosítója.

C Az aktuális oldalszám vagy a keresés állapota.

D Dátum és pontos idő

F Státusz információk

A teletextes információ megjelenítése Ha a jelvétel megfelelő, akkor a teletext-információkat bármikor megjelenítheti. Egyébként: Információvesztés léphet fel. Egyes oldalak hiányozhatnak. A teletext mód aktiválása és a tartalomjegyzék-oldal megjelenítése: 1. A P ( ) vagy a P ( ) gombbal válassza ki a teletext szolgáltatást nyújtó csatornát. 2. A teletext üzemmód bekapcsolásához nyomja meg a TTX/MIX ( ) gombot. ➣ Megjelenik az információt tartalmazó oldal. Ez bármikor újra megjeleníthető az MENU ( ) gomb megnyomásával.

3. Nyomja meg ismét az TTX/MIX (

➣ Az aktuális adás a teletext oldallal egyidejűleg jelenik meg a képernyőn.

4. A TV ( ) gomb ismételt megnyomásával léphet ki a teletext (TTX) megjelenítési módból.

➣ Ha a szöveg megtekintésekor töredezett karaktereket lát, akkor ellenőrizze, hogy a szöveg nyelve egyezik-e a „Beállítás” menüben megadott nyelvvel. Ha különböző nyelvek vannak beállítva, válasszon azonos nyelvet a „Beállítások” menüben, a Szöveg nyelve menüpontban.

BN68-1177N-01Hun-0913.indd 17

Adott teletext-oldal kiválasztása Az oldalszám közvetlen megadásához nyomja meg a távirányító megfelelő gombjait: 1. Írja be a tartalmi részben szereplő háromjegyű oldalszámot a megfelelő számgombok segítségével. 2. Ha a kijelölt oldalhoz másodlagos oldalak is tartoznak, akkor ezek is sorban megjelennek. Ha a képernyőt szeretné kimerevíteni egy adott ( ). gombot. A továbblapozáshoz oldalon, akkor nyomja meg a nyomja meg ismét a ( ) gombot. 3. A különféle megjelenítési módok választása: Ennek megjelenítéséhez...

A teletext-információk és a normál műsor

Rejtett szöveg (például vetélkedők válaszai)

Egy másodlagos oldal a négyjegyű számával megadva

A következő oldal Az előző oldala

P P Duplaméretű betűket:  A képernyő felső felén  A képernyő alsó felén

( )  Egyszer  Kétszer

Fastext használat teletext-oldal kiválasztásához A teletextes oldalakon található különböző témák színkódolva vannak. Ezeket a távirányító színes gombjai megnyomásával lehet kiválasztani. 1. A TTX/MIX ( ) gombbal jelenítse meg a teletext tartalomjegyzék oldalát. 2. Nyomja meg a választani kívánt témakörnek megfelelő színes gombot (a választható témakörök az állapot-információs sorban láthatók). 3. Az előző oldal megjelenítéséhez nyomja meg a piros gombot. A következő oldal megjelenítéséhez nyomja meg a zöld gombot. 4. A teletext üzemmódból való kilépéshez nyomja meg újra a TV ( ) gombot.

Teletextoldalak tárolása Akár négy teletextoldalt is tárolhat, hogy később könnyen megjeleníthesse őket. 1. Válassza ki a LIST módot a SOURCE ( ) gomb segítségével. ➣ A SOURCE (

) gombot a LIST és FLOF módok közti váltásra használhatja.

2. Nyomja meg a lecserélni kívánt oldalnak megfelelő színes gombot. 3. A számgombok segítségével adja meg az új oldalszámot. 4. A további tárolandó oldalakhoz ismételje meg a 2. és a 3. lépést, minden esetben más színes gombot használva. 5. Tartsa lenyomva a SLEEP ( ) gombot, amíg a megfelelő blokkok el nem kezdenek villogni. Magyar - 18

BN68-1177N-01Hun-0913.indd 18

2007-09-13 �� 2:58:11

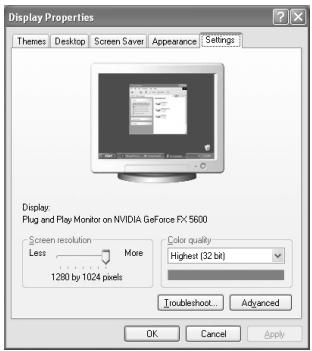

A SZÁMÍTÓGÉP BEÁLLÍTÁSA A számítógépes szoftver telepítése (Windows XP) Az alábbiakban a Windows képernyőbeállításait láthatja egy szokványos számítógép esetében. A saját számítógépén megjelenő képek azonban az adott Windows verziótól és a videokártyától függően eltérhetnek az itt látottaktól. Ha a tényleges képernyők különböznek is, az esetek többségében ugyanazok az alapbeállítási információk érvényesek. (Ellenkező esetben lépjen kapcsolatba a számítógép gyártójával vagy a Samsung márkakereskedőjével.) 1. Először kattintson a Windows Start menüjének „Control Panel” sorára. 2. Amikor megjelenik a Vezérlőpult ablak,kattintson a „Appearance and Themes” ikonra. Ekkor megjelenik egy párbeszédablak. 3. Amikor megjelenik a Vezérlőpult ablak,kattintson a „Display” ikonra. Ekkor megjelenik egy párbeszédablak. 4. Az ablakban kattintson a „Settings” fülre. A megfelelő képernyőterület (felbontás): beállítás Optimum: 640 X 480 Ha van függőleges frekvenciaopció a képernyő-beállítások párbeszédablakában, annak megfelelő értéke „60” vagy „60 Hz”. Egyébként kattintson az „OK” gombra, és lépjen ki a párbeszédablakból.

Kijelzési mód A képernyő pozíciója és mérete a számítógép monitorától és annak felbontásától függően egyaránt változik. A táblázatban szereplő felbontásokat javasoljuk. (A támogatott határértékek közötti összes felbontás támogatott.) Mód

Vízszintes frekvencia (kHz)

Függőleges frekvencia (Hz)

Képpontórafrekvencia (MHz)

Szink. polaritás (V/F)

➣ A váltott soros üzemmódot a rendszer nem támogatja. ➣ Nem szabványos videoformátum kiválasztása esetén az egység működése rendellenes lehet.

BN68-1177N-01Hun-0913.indd 19

A számítógép beállítása Képzár Durva Finom

Képzár Helyzet Kép visszaáll. Autom. beállítás

Képzár Helyzet Kép visszaáll. Autom. beállítás

A kép durva- finomhangolása (Képzár): A képminőség szabályozás lényege, hogy megszüntesse, vagy csökkentse a zavaró képhatásokat. Ha a zavar a finomhangolással nem szűnik meg, akkor a lehető legmegfelelőbben (durva) állítsa be a frekvenciát, majd végezzen ismét finomhangolást. A zavar csökkentése után igazítsa újra a képet úgy, hogy az a képernyő közepére illeszkedjen. 1. Beállítás: A SOURCE gomb megnyomásával válassza ki a PC-üzemmódot. 2. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Beállítás” pontot, majd gombot. nyomja meg az ENTER 3. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „PC” pontot, majd nyomja meg az ENTER gombot. 4. A „Képzár” opció kiválasztásához nyomja meg az ENTER gombot. 5. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Durva” vagy „Finom” pontot, majd nyomja meg az ENTER gombot. 6. A ◄ vagy a ► gomb megnyomásával módosítható a képernyő minősége. gombot. Nyomja meg az ENTER 7. A kilépéshez nyomja meg az EXIT gombot. A kép elhelyezkedésének módosítása (Képhelyzet): Módosítsa a PC-képernyő helyzetét, ha nem illeszkedik a TV-képernyőre. 1. Kövesse a „A kép durva- finomhangolása (Képzár)” című rész 1-től 3. lépéseit. 2. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Helyzet” pontot, majd nyomja meg az ENTER gombot. 3. A kép vízszintes irányú igazításához nyomja meg a ▲ vagy a ▼ gombot. A kép függőleges irányú igazításához nyomja meg a ◄ vagy a ► gombot. Nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot. Az eredeti képbeállítások visszaállítása (Kép visszaáll.): Valamennyi képbeállítást helyettesítheti a gyári alapbeállított értékekkel. 1. Kövesse a „A kép durva- finomhangolása (Képzár)” című rész 1-től 3. lépéseit. 2. A ▲ vagy a ▼gomb megnyomásával jelölje ki a „Kép visszaáll.” pontot, majd nyomja meg az ENTER gombot. 3. A kilépéshez nyomja meg az EXIT gombot. A PC képernyő automatikus beállítása (Autom. beállítás): Az automatikus beállítás segítségével a készülék PC-képernyője önmagát állítja be a bejövő videojel alapján. A finom, durva és a helyzet értékei automatikusan vannak beállítva. 1. Kövesse a „A kép durva- finomhangolása (Képzár)” című rész 1-től 3. lépéseit. 2. A ▲ vagy a ▼ gomb megnyomásával jelölje ki a „Autom. beállítás” pontot, majd nyomja meg az ENTER gombot. 3. A kilépéshez nyomja meg az EXIT gombot.

Hibakeresés: Mielőtt szakemberhez fordulna Nincs kép vagy hang

 Ellenőrizze, hogy a tápfeszültség vezetéke be van-e dugva a fali csatlakozó aljzatba.  Ellenőrizze, hogy megnyomta-e a készülék előoldalán található POWER gombját.  Ellenőrizze a kép kontraszt és fényerő beállítását.  Ellenőrizze a hangerőt.

A kép normális, de nincs hang

 Ellenőrizze a hangerőt.

 Ellenőrizze, hogy a távirányító MUTE Nincs kép vagy csak feketefehér kép van

 Módosítson a színbeállításokon  Ellenőrizze, hogy a kiválasztott műsorszóró rendszer megfeleloen működik-e.

A hang vagy a kép interferál

 Próbálja beazonosítani a televízió működését befolyásoló elektromos készüléket, és vigye attól arrébb.  A televíziót csatlakoztassa egy másik tápfeszültség-aljzatba.

Elmosódott vagy szemcsés kép illetve torz hang tapasztalható.

 Ellenőrizze az antenna irányát, elhelyezését és csatlakozásait. Ezt az interferenciát gyakran egy beltéri antenna okozza.

A távirányító nem megfelelően működik

 Cserélje ki a távirányító elemeit.  Tisztítsa meg a távirányító felső szélét (az átviteli ablakot).  Ellenőrizze, hogy az elemek a polaritásnak megfelelően vannak-e behelyezve.

„Ellenőrizze a jelkábelt” üzenet jelenik meg.

 A jelkábel szorosan legyen a PC jelforrásokhoz csatlakoztatva.  A PC jelforrások legyenek bekapcsolva.

PC-üzemmódban a „Nem támogatott üzemmód” üzenet jelenik meg.

 Ellenőrizze a videoadapter maximális felbontását és frekvenciáját.  Hasonlítsa össze ezeket az értékeket a Megjelenítési módok fejezet adataival.

A képernyő sötét, a tápfeszültségjelző pedig folyamatosan világít.

 A számítógépen ellenőrizze a következőket: tápellátás, jelkábel.  A TV-készülék a saját energiakezelő rendszerét használja.

gombját nem nyomta-e meg.

A TFT LCD képernyõ alképpontokat tartalmazó panelt használ (921 600) ,melynek gyártása kifinomult technológiát alkalmaz. A képernyõn mégis lehet néhány világos vagy sötét képpontot.Ezek a képpontok nem befolyásolják a termék teljesítményét.

Műszaki és környezetvédelmi adatok A SAMSUNG mindenkor termékei javítását, fejlesztését tartja szem elôtt. Ezért a műszaki adatok és a használati útmutató megváltoztatásának jogát fenntartja. 2/1984. (III. 10.) BkM–IpM számú együttes rendelet alapján tanúsítjuk, hogy a LE20S8 típusú SAMSUNG gyártmányú színes televíziók megfelelnek az alábbi mûszaki jellemzôknek: A modell neve Képernyő mérete (képátló) A PC felbontása Hang Kimenő Méretek (Sz x H x M) Készülékház Állvánnyal Súly Állvánnyal Környezeti adatok Üzemelési hőmérséklet Üzemelési páratartalom Tárolási hőmérséklet Tárolási páratartalom

LE20S8 20 hüvelyk 640 X 480 @ 60 Hz 3W X 2 574 mm X 70 mm X 428 mm 574 mm X 196 mm X 468 mm 8 kg 10 °C – 40 °C (50 °F – 104 °F) 10 % – 80 %, nem kondenzáló -20 °C – 45 °C (-4 °F – 113 °F) 5 % – 95 %, nem kondenzáló

➣ A kivitel és a jellemzők előzetes értesítés nélkül változhatnak. ➣ Ez a készülék a B osztályba tartozó digitális készülék. ➣ A tápellátásra és energiafogyasztásra vonatkozó előírásokat a termékre ragasztott címkén tekintheti meg. Magyar - 21
