GFH 55 - GFH 73 - Hotte aspirante TEKA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	TEKA
Modèles	GFH 55, GFH 73
Largeur (selon modèle)	55 cm (GFH 55) / 73 cm (GFH 73)
Hauteur minimale d'installation (cuisinière électrique)	50 cm
Hauteur minimale d'installation (cuisinière à gaz)	65 cm
Nombre de vitesses du moteur	3
Éclairage	Lampes halogènes (type DBR-1,5-H-67)
Interrupteur d'éclairage indépendant	Oui
Voyant de fonctionnement moteur	Oui
Type de filtre	Filtre métallique lavable (lave-vaisselle possible) + filtre à charbon actif (optionnel)
Longueur maximale du conduit d'évacuation	4 mètres
Nombre maximum de coudes	2
Alimentation électrique	220-240 V / 50 Hz (voir étiquette)
Nécessite un dispositif de coupure multipolaire	Oui (ouverture des contacts ≥ 3 mm)
Entretien du filtre métallique	Nettoyage au moins une fois par mois (lave-vaisselle ou eau chaude)
Entretien du corps de la hotte	Eau savonneuse à 40°C, chiffon humide, séchage
Durée de vie du filtre à charbon actif	3 à 6 mois (non lavable)
Réparabilité	Câble d'alimentation et module LED remplacés par un professionnel
Normes de conformité	Sécurité : EN/IEC 60335-1, 60335-2-31 ; Performance : EN/IEC 61591 ; CEM : EN 55014
Élimination	Conforme DEEE (directive 2012/19/UE), emballage recyclable

FOIRE AUX QUESTIONS - GFH 55 - GFH 73 TEKA

Comment nettoyer les filtres de ma hotte TEKA GFH ?

Les filtres métalliques doivent être nettoyés au moins une fois par mois. Vous pouvez les laver au lave-vaisselle ou les immerger dans de l'eau chaude pour dissoudre les graisses. Utilisez des gants et séchez-les bien avant de les remettre en place. Attention : les détergents agressifs peuvent noircir la surface sans affecter l'efficacité.

À quelle hauteur installer la hotte au-dessus de la cuisinière ?

La partie inférieure de la hotte doit être placée à une hauteur minimale de 50 cm au-dessus d'une cuisinière électrique et de 65 cm au-dessus d'une cuisinière à gaz. Si les instructions du fabricant de la cuisinière indiquent une distance supérieure, suivez celles-ci.

Puis-je utiliser un filtre à charbon actif avec cette hotte ?

Oui, vous pouvez installer un filtre à charbon actif en option. Celui-ci permet de recycler l'air à l'intérieur de la cuisine lorsque l'évacuation extérieure n'est pas possible. Le filtre doit être remplacé tous les 3 à 6 mois selon l'usage.

Que faire si la hotte n'aspire pas suffisamment ou vibre ?

Vérifiez d'abord si le filtre métallique est saturé de graisse : nettoyez-le ou remplacez-le. Assurez-vous également que le conduit d'évacuation n'est pas obstrué et que sa longueur ne dépasse pas 4 mètres avec moins de 2 coudes. Si le problème persiste, contactez un installateur.

Comment remplacer l'éclairage de la hotte ?

Les lampes halogènes (type DBR-1,5-H-67) sont à remplacer par un professionnel si elles sont défectueuses. Si le module LED ne fonctionne pas, le fabricant ou un agent qualifié doit le remplacer pour éviter tout risque.

Puis-je laver les filtres au lave-vaisselle ?

Oui, les filtres métalliques peuvent être lavés au lave-vaisselle. Utilisez un cycle normal avec détergent. Attention : certains détergents agressifs peuvent ternir le métal, mais cela n'affecte pas la capacité de rétention des graisses.

Que faire si le câble d'alimentation est endommagé ?

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire pour éviter tout danger. N'utilisez pas la hotte avec un câble détérioré.

Comment économiser de l'énergie avec la hotte TEKA ?

Pour économiser de l'énergie, utilisez la vitesse la plus basse adaptée à la cuisson, éteignez la hotte et l'éclairage dès que vous n'en avez plus besoin, nettoyez régulièrement les filtres pour maintenir l'efficacité, et couvrez les casseroles pour réduire la vapeur.

Quelle est la durée de vie du filtre à charbon actif ?

Le filtre à charbon actif a une durée de vie de 3 à 6 mois, selon les conditions d'usage. Il ne peut être ni lavé ni réutilisé. Remplacez-le dès qu'il est saturé pour maintenir une bonne performance.

Où puis-je trouver la notice complète de ma hotte TEKA GFH ?

Vous pouvez télécharger la notice complète au format PDF gratuitement sur le site notice-facile.com ou sur le site officiel de TEKA (www.teka.com). Conservez-la pour toute référence ultérieure.

MODE D'EMPLOI GFH 55 - GFH 73 TEKA

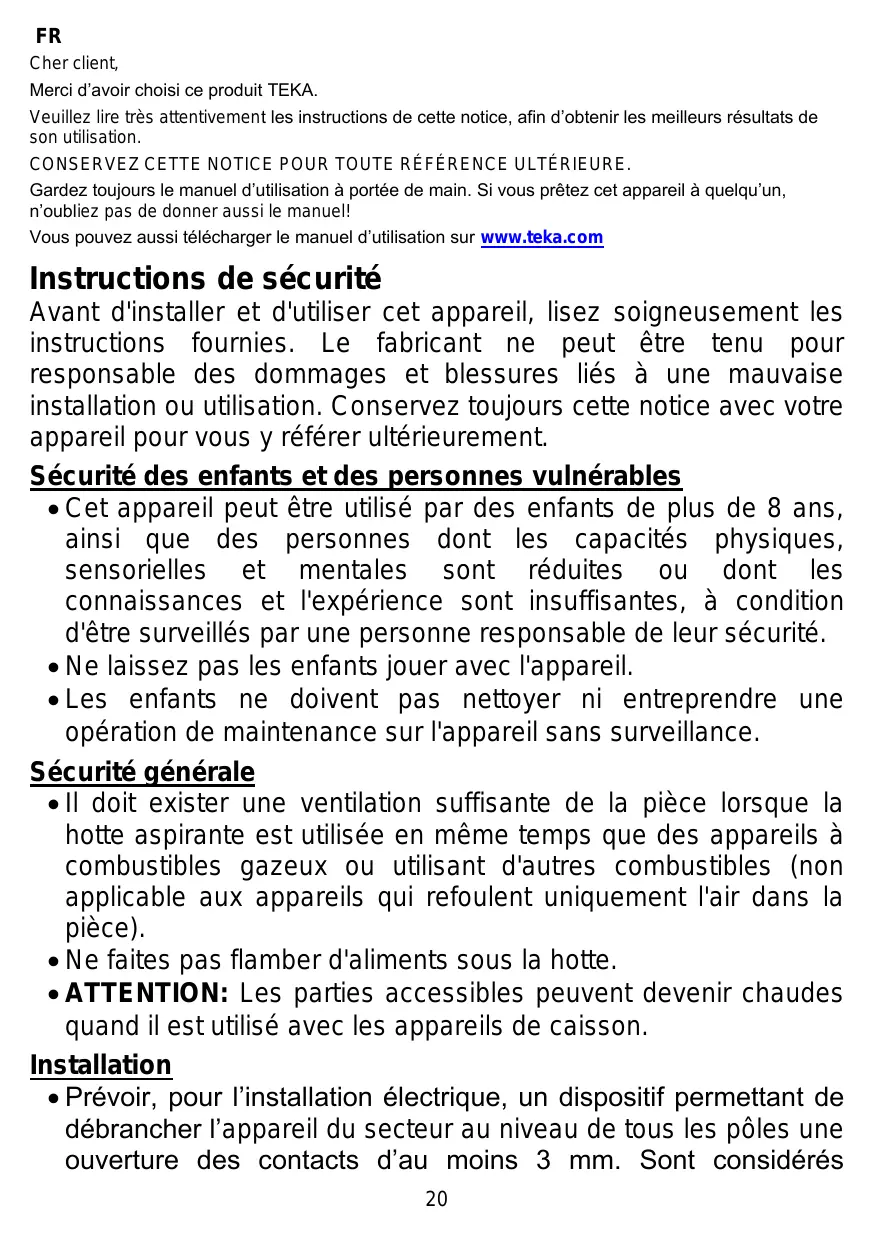

Merci d'avoir choisi ce produit TEKA.

Veuillez lire très attentivement les instructions de cette notice, afin d'obtenir les autres résultats de son utilisation.

CONSERVEZ CETTE NOTICE POUR TOUTE RÉFÉRENCE ULTÉRIEURE.

Gardez toujours le manuel d'utilisation à portée de main. Si vous prêtez cet appareil à quelqu'un, n'oubliez pas de donner aussi le manuel!

Vous pouvez aussi télécharger le manuel d'utilisation sur www.teka.com

Instructions de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

Sécurité générale

• Il doit exister une ventilation suffisante de la pièce lorsque la hotte aspirante est utilisée en même temps que des appareils à combustibles gazeux ou utilisant d'autres combustibles (non applicable aux appareils qui refoulent uniquement l'air dans la pièce).
• Ne faites pas flamber d'aliments sous la hotte.
• ATTENTION: Les parties accessibles peuvent devenir chaudes quand il est utilisé avec les appareils de caisson.

Installation

• Prévoir, pour l'installation électrique, un dispositif permettant de débrancher l'appareil du secteur au niveau de tous les pôles, une ouverture des contacts d'au moins 3 mm. Sont considérés

comme appropriés des dispositifs de protection tels que par ex. les disjoncteurs, les disjoncteurs différentiels et les contacteurs. Cette installation doit être faite conformément à la réglementation courante.

• Si la connexion électrique se fait par une prise qui reste accessible après l'installation, il n'est pas nécessaire de fournir le dispositif de séparation mentionné.
• L'air ne doit pas être évacué dans le conduit utilisé pour l'aspiration de fumées d'appareils à combustibles gazeux ou utilisant d'autres combustibles (non applicable aux appareils qui refoulent uniquement l'air dans la pièce).
• La partie inférieure de la hotte devra être placée à une hauteur minimale de 50cm du plan de travail pour une cuisinière électrique, et de 65cm pour une cuisinière à gaz. Si les instructions d'installation des cuisinières à gaz indiquent une distance supérieure, il faudra en tenir compte.
• Avant d'installer cette hotte, consultez les Réglementations et les dispositions locales en vigueur en ce qui concerne la normative en vigueur sur l'air et les fumées.
• Quand on fera fonctionner la hotte de la cuisine en même temps que d'autres appareils alimentés par une énergie autre que l'énergie électrique, la pression de sortie de l'air ne devra pas être supérieure à 4 Pa (4 x 10 ^-5 bar).
• Avant de connecter la hotte au courant électrique, vérifie que la tension et la fréquence du réseau correspondent à celles qui sont indiquées sur l'étiquette de caractéristiques située à la partie inférieure de celle-ci.
• Pour obtenir un rendement optimum, la longueur de la tuyauterie d'évacuation extérieure ne devra pas être supérieure à QUATRE mètres et ne devra pas avoir plus de deux angles (coudes).
• Bien qu'il soit recommandé que l'évacuation des gaz se fasse à l'extérieur, on peut installer un filtre à charbon actif qui permet

que les gaz puissants reviennent à la cuisine à travers le tube de sortie.

• REMARQUE: Pour plus d'informations sur l'installation, reportez-vous à la fin de ce manuel d'utilisation.

Nettoyage

• Il existe un risque d'incendie si le nettoyage n'est pas effectué selon les instructions.
• Ne laissez pas la graisse s'accumuler. Sur aucune partie de la hotte et tout spécialement sur le filtre. CELA POURRAIT PROVOQUER UN INCENDIE.
• Le nettoyage des filtres doit être fait au moins une fois par mois, selon l'utilisation de la hotte. On devra tenir compte du fait que, quand on cuisine, il se produit des dépôts de graisse sur la hotte et sur le filtre même si celle-ci n'a pas été mise en marche.
• Nous vous recommandons d'utiliser des gants et de prendre toutes les précautions nécessaires au moment de nettoyer l'intérieur de la hotte.

Réparation

• Si le câble d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• Ne faites pas fonctionner la hotte si le cable du courant électrique est déterioré ou s'il présente des coupures ou si l'appareil présente des signes de déterioration visibles sur la zone des commandes.
• Si le module LED ne fonctionne pas convenablement, il devra être remplacé par le fabricant, son agent de service ou par une personne qualifiée afin d'éviter tout risque.
• Si la hotte arrêté de fonctionner ou si elle fonctionne de façon anormale, déconnectez-la du courant électrique (en la débranchant) et communiquez-le au Service d'Assistance Technique.
• Pour toute réparation, adressez-vous au Service d'Assistance Technique qualifié le plus proche, et utilisez toujours des pièces de rechange d'origine. Les réparations ou les modifications

Description de l'appareil (fig. 1-3)

A Commande du moteur qui permet de sélectionner 3 vitesses différentes ou de déconnecter n'importe laquelle d'entre elles :

●	Première
● ●	Deuxieme
● ●	Troisieme

Interrupteur d'éclairage indépendant du fonctionnement des moteurs

C Voyant lumineux indicatif du fonctionnement des moteurs.

D Éclairage à l'aide de lampes halogènes.

E Filtre situé sur la zone de cuisson, facilement extractible pour être lavé.

Cadre et support du filtre.

G Possibilité d'incorporer des filtres à charbon actif (Fig.2).

H-I Ailettes anti-retour qui seront mises en place à la bouche de sortie avec leurs extrémités placées sur les orifices disposés à cet effet (Fig.2).

Instructions d'utilisation

En appuyant sur les commandes ("A", "B") indiquées sur la figure 1, vous pourrez contrôler les fonctions de la hotte.

Pour obtenir une meilleure aspiration, nous vous recommandons de mettre la hotte en marche quelques minutes avant de cuisiner (entre 3 et 5 minutes) pour que le flux d'air soit stable et continu au moment d'aspirer les fumées.

De la même façon, maintenez la hotte en fonctionnement quelques minutes après avoir fini de cuisiner afin que les fumées et les odeurs soient totalement entraînées vers l'extérieur.

Nettoyage et entretien

Avant d'effectuer toute opération de nettoyage et d'entretien, assurez-vous que l'appareil est déconnecté du courant électrique.

Pour réaliser des tâches de nettoyage et d'entretien, suivez les instructions de sécurité.

Il existe un risque d'incendie si le nettoyage n'est pas fait conformément aux instructions.

Nettoyage du filtre

Pour extraire les filtres de leurs logements, appuyez sur les dispositifs d'enclenchement. Procédez à leur nettoyage, ou bien en les mettant dans le lave-vaisselle (voir observations) ou en les submergeant dans de l'eau chaude le temps nécessaire pour faciliter l'élimination des graisses, ou, si vous le désirez, au moyen de sprays spécifiques (en protégeant les parties non métalliques). Une fois le nettoyage fini, séchez les filtres.

Pour remplaçer les filtres, procédez à leur retrait en sens inverse. Assurez-vous que le loquet du filtre est solidement fixé au boîtier pour éviter des gouttes intempестives des filtres.

Observations: Le nettoyage dans un lave-vaisselle avec des détergents agressifs peut noircir la surface métallique sans pour cela affecter sa capacité de détention des graisses.

Attention: Le nettoyage des filtres doit être fait au moins une fois par mois, selon l'utilisation de la hotte. On devra tenir compte du fait que, quand on cuisine, il se produit des dépôts de graisse sur la hotte et sur le filtre même si celle-ci n'a pas été mise en marche.

Nettoyage du corps de la hotte

Il est recommandé d'utiliser de l'eau savonneuse à 40°C environ. On utilisera un chiffon humide mouillé avec cette eau pour nettoyer la hotte, en insistant sur les fentes. Ensuite, on séchera en utilisant un chiffon qui ne fera pas de peluches.

Attention:

• Ne jamais utiliser de tampons métalliques ni de produits abrasifs qui pourraient endommager la surface.
• Ne pas gratter avec des objets durs tels que des couteaux, des ciseaux, etc.

Filtre à charbon actif

• Pour permettre en place les filtres à charbon actif, faire coincider l'ancrage du moteur avec l'ancrage du filtre à charbon actif et le faire tourner dans le sens des aiguilles d'une montre.
• La durée du filtre à charbon actif est de trois à six mois, selon les conditions particulières d'usage.

• Les filtres à charbon actif ne peut être ni lavés, ni récapérés. Une fois usé, procéder à son remplacement.
• Pour remplacer les filtres usés par des filtres neufs, on procédera en sens inverse de leur montage.
• Une réduction du début d'extraction peut être observée dans la hotte avec l'installation de filtres à charbon.

Information technique

Caractéristiques électriques:

VOIR L'etiquette des caracteris-tiques

Cet appareil a été conçu, testé et fabriqué conformément à :

La sécurité: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. La performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301. - CEM: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Installation

Pour fixer la hotte au meuble, il existe deux possibilités (fig. 3):

a) Dans la partie supérieure du meuble, en utilisant le patron de la figure 3, où est indiquée la position des trous dénommés "A". Cette

fixation se réalisera depuis l'intérieur de la hotte, après le démontage préalable des filtres.

b) Dans la partie inférieure du meuble, en utilisant le patron de la figure 3, où est indiquée la position des trous dénommés "B". Pour cela, il est nécessaire de démonter au préalable le cadre, en extrayant depuis l'intérieur les 4 vis qui le fixent latéralement à la carcasse. Cette Pour monter à nouveau le cadre quand la cloche a été installée, nous procéderons de façon inverse. c) Dans les côtés latéraux du meuble à travers les trous flottants dénommés "C" qui existent de chaque côté de la carcasse. Cette

La partie inférieure de la hotte devra être placée à une hauteur minimale de 50 cm du plan de travail pour une cuisinière électrique, et de 65 cm pour une cuisinière à gaz. Si les instructions d'installation des cuisinières à gaz indiquent une distance supérieure, il faudra en tenir compte.

Pour obtenir un rendement optimum, la longueur de la tuyauterie d'évacuation extérieure ne devra pas être supérieure à QUATRE mètres et ne devra pas avoir plus de deux angles (coudes).

Bien qu’il soit recommandé que l’évacuation des gaz se fasse à l’extérieur, on peut installer des filtres à charbon actif qui permettent que les gaz puissent revenir à la cuisine à travers le tube de sortie.

En cas de panne

Avant de solliciter le service de réparations, veuillez effectuer les vérifications suivantes

PANNE	CAUSE POSSIBLE	SOLUTION
La hotte ne fonctionne pas	Le cable n'est pas connecté au courant	Connector le cable au courant
	La tension n'arrive pas à la prise	Réviser et réparer le courant électrique
La hotte n'aspire pas suffisamment ou vibre	Filtre sature de graisse	Nettoyer ou substituer le filtré
	Obstruction du conduit de sortie de l'air	Eliminer les obstructions
	Conduit d'air inadéquat	Contacter l'installateur et suivre les instructions de ce manuel
Les lampes ne s'allument pas	Lampes fondues	Contacter le service client. ILCOS D Code: DBR-1,5-H-67

Économiser de l'énergie

Cet appareil est écoénergétique, mais il existe quelques conseils pour économiser encore plus d'énergie:

• Pendant la cuisson, assurez-vous que l'alimentation d'air est suffisante pour permettre à la hotte aspirante de fonctionner de manière efficace et avec un faible niveau de bruit de fonctionnement.
• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement si nécessaire. Plus la vitesse du ventilateur est faible, moins l’énergie est consommée.
• Si la cuisson produit une grande quantité de vapeur, CHOISISEZ à temps la vitesse du ventilateur la plus élevée. Si la vapeur de la cuisson s'est déjà répandue dans toute la cuisine, la hotte aspirante devra fonctionner pendant plus longtemps et, par conséquent, consommera plus d'énergie.
• Éteignez la hotte aspirante si vous ne vous en servez plus.
• Éteignez l'éclairage si vous ne vous en servez plus.
• Nettoyez et (si nécessaire) remplacez le filtre à des intervalles réguliers pour augmenter l'efficacité du système de ventilation et prévenir les risques d'incendie.
• Couvrir les poêles à l'aide d'un couvercle afin de réduire la vapeur de cuisson et la condensation.

Élimination de l'emballage

L'emballage est signalé par Point vert.

Veuillez utiliser les conteneurs adéquats pour vous débarrasser de tous les matériaux de l'emballage comme carton, polystyrène expansé et film plastique. Ils seront réutilisés pour d'autres emballages.

Retirer l'appareil :

1. Déconnectez l'alimentation électrique.
2. Retirez le couvercle du conduit au-dessus de la hotte.
3. Déconnectez le conduit.
4. Pour soutenir l'appareil, retirez les vis qui le soutiennent au mur.
5. Pour l'élimination des déchets, veuillez procéder conformément aux directives de protection environnementale appropriées.

Élimination des appareils hors d'usage

La directive européenne 2012/19/UE, concernant la gestion des Résidus d'équipements électriques et électroniques (REEE), prévoit que les appareils électroménagers ne doivent pas être éliminés de la même façon que les résidus urbains solides.

Les appareils usagés doivent être recueillis séparément afin d'optimiser le recyclage des matériaux qui les composent et pour prévenir d'éventuelles atteintes à la santé publique et à l'environnement. Le symbole représentant une grande poubelle barrée d'une croix doit être apposé sur tous les produits de façon à rappeler l'obligation d'une collecte à part.

Les consommateurs doivent entrer en contact avec les autorités locales ou les points de vente pour se renseigner sur le lieu approprié où ils peuvent jeter les appareils hors d'usage.

Avant de vous défaire de votre appareil, tirez le câble d'alimentation, coupez-le et éliminez-le.

Cher client,
