TELESCOPIC FTC 632L GR/XS - Hotte de cuisine FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	Franke
Modèle	TELESCOPIC FTC 632L GR/XS
Largeur	600 mm
Alimentation	220-240 V ~ 50/60 Hz
Puissance d'éclairage	4 W (E14) ou 5 W (GU10)
Nombre de vitesses	3
Type de commande	Boutons poussoirs
Matériau des filtres	Métallique autoporteur
Type de filtration	Évacuation ou recyclage
Diamètre de sortie d'air	120 mm
Distance de sécurité minimale	650 mm au-dessus du plan de cuisson
Entretien des filtres anti-graisse	Nettoyage au lave-vaisselle tous les 2 mois
Remplacement des filtres à charbon	Tous les 3-4 mois
Remplacement des ampoules	Oui, par des ampoules de même type
Accessoires fournis	Vis, grille de sortie d'air, profil de fermeture, manuel

FOIRE AUX QUESTIONS - TELESCOPIC FTC 632L GR/XS FRANKE

Comment installer la hotte TELESCOPIC FTC 632L GR/XS ?

L'installation doit être effectuée par un technicien compétent. Utilisez les vis fournies et respectez les distances de sécurité. La distance minimale entre le plan de cuisson et la hotte est de 650 mm. Pour le montage sous meuble, suivez le gabarit de perçage fourni.

Quelle est la distance de sécurité à respecter entre la hotte et la plaque de cuisson ?

La distance de sécurité minimale est de 650 mm. Si les instructions du plan de cuisson à gaz spécifient une distance supérieure, veuillez impérativement en tenir compte.

Comment nettoyer les filtres anti-graisse métalliques ?

Les filtres anti-graisse métalliques peuvent être lavés au lave-vaisselle tous les 2 mois environ. Retirez un filtre à la fois, lavez sans plier, séchez avant de remonter. La poignée doit être orientée vers l'extérieur.

À quelle fréquence faut-il remplacer les filtres à charbon ?

Les filtres à charbon doivent être remplacés tous les 3 à 4 mois environ, ou plus souvent en cas d'utilisation intense. Ils ne peuvent pas être lavés ni régénérés.

Comment remplacer une ampoule de la hotte ?

Éteignez les lumières et attendez que les ampoules refroidissent. Retirez les filtres anti-graisse métalliques, dévissez les anciennes ampoules et remplacez-les par des neuves de même type (4W E14 ou 5W GU10) et de mêmes caractéristiques électriques.

Puis-je utiliser la hotte en mode recyclage sans évacuation extérieure ?

Oui, la hotte peut être utilisée en version recyclage. Dans ce cas, assurez-vous que les filtres à charbon sont en place et que la grille orientée est fixée pour la sortie d'air recyclé. Un trou de 125 mm doit être percé sur la tablette supérieure.

Quelles sont les précautions de sécurité à prendre lors de l'installation ?

Assurez-vous que la tension correspond à celle de la plaque. L'installation doit inclure une mise à la terre adaptée. Utilisez un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm. Ne reliez pas la hotte aux conduits de cheminée.

Que faire si le cordon d'alimentation est endommagé ?

Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d'un service après-vente agréé pour éviter tout danger.

Comment sélectionner la vitesse d'aspiration ?

Utilisez le bouton V pour choisir parmi 3 vitesses : vitesse minimale pour un changement d'air permanent et silencieux, vitesse moyenne pour une utilisation normale, et vitesse maximum pour les fortes émissions de vapeur.

Puis-je installer la hotte au-dessus d'une cuisinière à gaz ?

Oui, mais respectez la distance de sécurité minimale de 650 mm (ou supérieure si spécifié par la cuisinière). Veillez à ce que la pièce soit bien ventilée si la hotte fonctionne en même temps que des appareils à gaz.

MODE D'EMPLOI TELESCOPIC FTC 632L GR/XS FRANKE

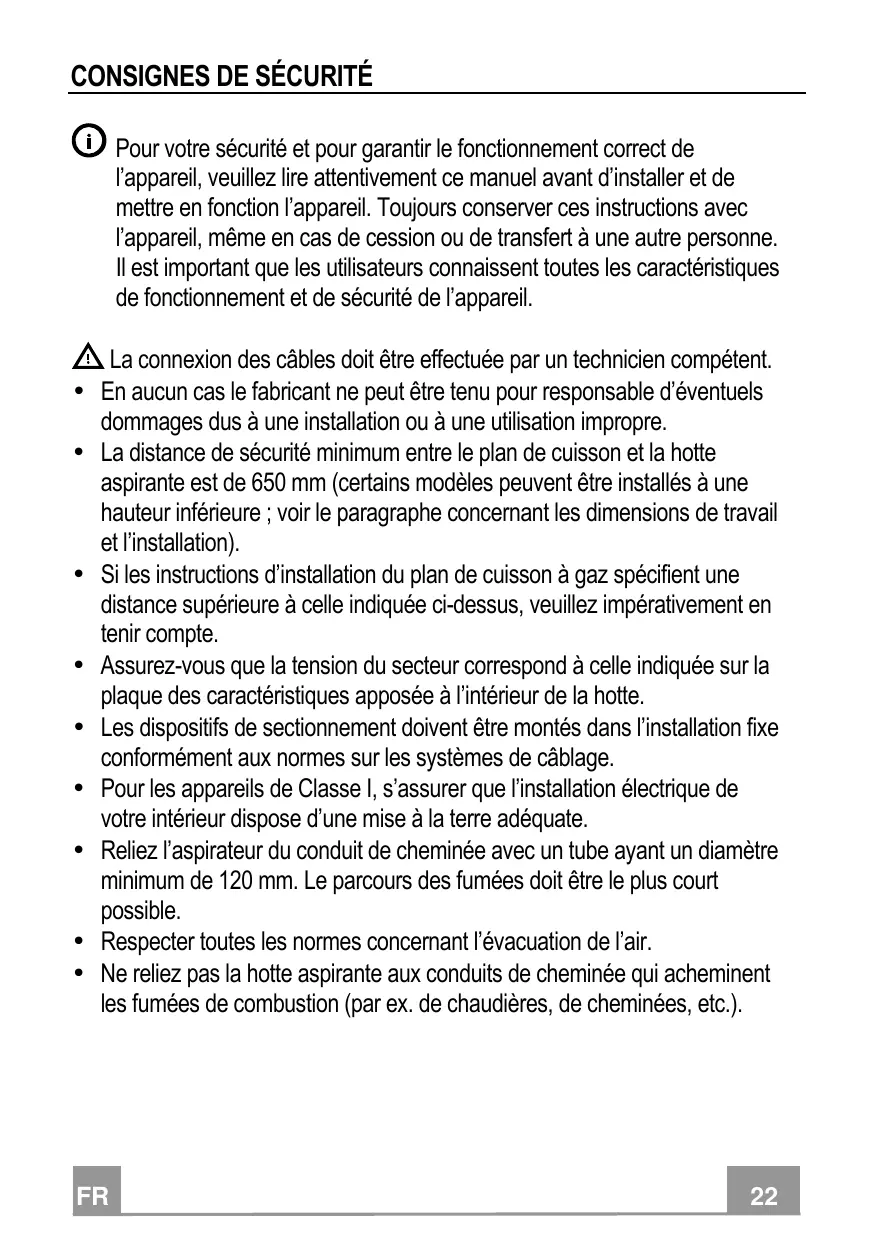

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant d'instruire et de mettre en fonction l'appareil. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adaptée.
• Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.
• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéqua eils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.
• Ne pas évacuer l'air à travers une conduite utilisée pour l'évacuation des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d'un service après-vente/agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales.

AVERTISSEMENT: Avant d'installer la hotte, retirer les films de protection.

• Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte. AVERTISSEMENT : toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.
• Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...).
• Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.
• Surveillez les enfants. S’assurez qu’ils ne jouent pas avec l’appareil.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou menta

Les parties accessibles peuvent devenir très chaudes pendant l'utilisation des appareils de cuisson.

• Nettoyer et/ou remplacer les filtres après le début indiqué (DANGER d'incendie). Voir le paragraphe Nettoyage et Entretien.
• Veillez à ce que la pièce bénéficie d'une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).
• Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se eté ce produit.

En cas de remplacement par des lampes à halogène, utiliser exclusivement des lampes tungstène halogène autoprotégées ou des lampes aux halogénures métalliques autoprotégées.

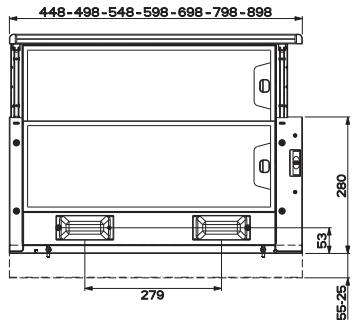

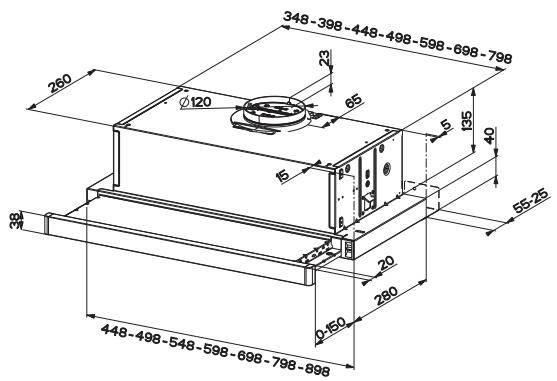

Encombrement

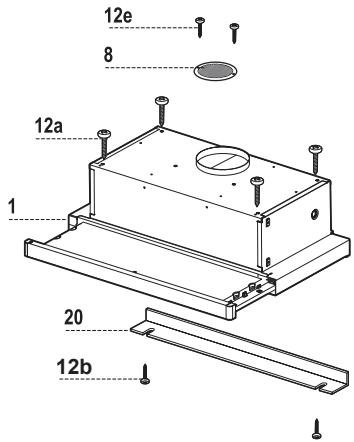

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur, Filtrés
8	1	Grille orientée Sortie de l’Air
20	1	Profil fermeture
Réf.	Q.té	Composants pour l’installation
12a	4	Vis 4,2 x 44,4
12b	2	Vis 4,2 x 12,7
12e	2	Vis 2,9 x 12,7
	Q.té	Documentation
	1	Manuel d'instructions

Montage au MOYEN de VIS

• Le Plan de support de la Hotte doit être monté plus en haut de 135mm par rapport au Plan inférieur des Armoires murales.
• Percer un trou de 4,5 mm. sur le support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Percer un trou de 125 mm sur le Plan de support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 vis 12a (4,2 x 44,4) fournies avec l'appareil.

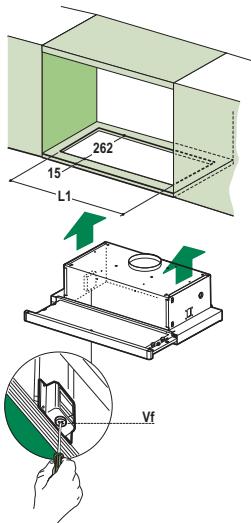

Montage avec fixation par encliquetage

• Il est possible d'installer la Hotte directement sur le plan inférieur des Armoires murales au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtement sur le plan inférieur de l'Armoire murale, comme indiqué.
• Insérer la Hotte jusqu'à accrocher les Supports latéraux par encliquetage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

Hotte Type	45	50	55	60	70	80	90
L1	360	410	460	510	610	710	810

PROFIL de fermeture

• Il est possible de boucher l'espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l'appareil avec les Vis 12b.

SORTIE Air version evacuation

En cas d'installation en version évacuation, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 120mm, au besoin de l'installateur.

• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

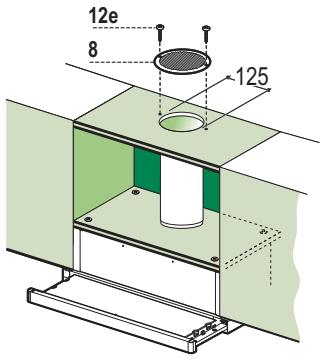

SORTIE air version recyclage

• Percer un trou de 125 mm. sur l'éventuelle Tablette qui se trouve au-dessus de la Hotte.
• Connecter la Flaque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de 120 mm.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Fixer la grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.
• Après avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

Tableau de commande

L Lumières Allume et éteint l'éclairage. M Moteur Allume et éteint le moteur aspiration. V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un changement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

L Lumière Allume et éteint l'éclairage. M Moteur Allume et éteint le moteur aspiration. V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un changement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

Nettoyage des filtres anti-graisse metalliques autoporteurs

• Les filtres peuvent être également lavés au lave-vaiselle ; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le tiroir aspirant.
• Retirer un Filtre à la fois, en intervenant sur les crochets spécifiques prévus.
• Laver les Filtres en évitant de les plier, puis laisser sécher avant de les remonter (L’éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l’efficacité de celui-ci.).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
• Fermer le tiroir aspirant.

Reemplacement

Attention: Éteindre les lumières et attendre le refroidissement des ampoules avant de procéder au remplacement du filtre anti-odeur.

• Les filtres ne peuvent pas être lavés ni régénérés ; il faut les remplacer tous les 3-4 mois d'emploi environ ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le chariot aspirant.
• Retirer les Filtres Anti-graisse.
• Retirer le Filtre anti-odeur au Charbon actif saturé, en intervenant sur les crochets spécialement prévus.
• Mettre le nouveau Filtre en place en l'accrochant bien.
• Remonter les Filtres anti-graisse.
• Refermer le chariot aspirant.

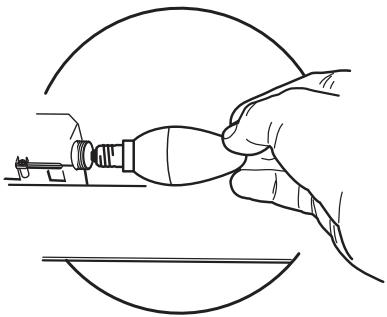

Éclairage

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Ampoule	Absorption (W)	Culot	Voltage (V)	Dimensions (mm)	Code ILCOS
	4	E14	220-240	107 x 37	DRBB/F-4-220-240-E14-35/100
	5	GU10	230	52 x 50	DRPAR-5/840-220/240-GU10-35/36 DRPAR-5/830-220/240-GU10-35/36
