TELESCOPIC FTC 632L GR/XS - Mutfak davlumbazı FRANKE - Ücretsiz kullanım kılavuzu

Ürün Tipi	Mutfak Davlumbazı
Marka	Franke
Model	TELESCOPIC FTC 632L GR/XS
Genişlik	600 mm
Besleme Gerilimi	220-240 V ~ 50/60 Hz
Aydınlatma Gücü	4 W (E14) ou 5 W (GU10)
Hız Sayısı	3
Kontrol Tipi	Butonlar
Filtre Malzemesi	Kendinden Taşıyıcı Metal
Filtrasyon Tipi	Dışarı Atma veya Devridaim
Hava Çıkış Çapı	120 mm
Minimum Güvenlik Mesafesi	Pişirme yüzeyinin 650 mm üzerinde
Yağ Filtrelerinin Bakımı	Her 2 ayda bir bulaşık makinesinde yıkama
Karbon Filtrelerinin Değiştirilmesi	Her 3-4 ayda bir
Ampullerin Değiştirilmesi	Evet, aynı tipteki ampullerle
Verilen Aksesuarlar	Vidalar, hava çıkış ızgarası, kapatma profili, kullanım kılavuzu

Sık sorulan sorular - TELESCOPIC FTC 632L GR/XS FRANKE

TELESCOPIC FTC 632L GR/XS davlumbazı nasıl kurulur?

Kurulum yetkili bir teknisyen tarafından yapılmalıdır. Verilen vidaları kullanın ve güvenlik mesafelerine uyun. Pişirme yüzeyi ile davlumbaz arasındaki minimum mesafe 650 mm'dir. Dolap altı montajı için verilen delme şablonunu takip edin.

Davlumbaz ile ocak arasında uyulması gereken güvenlik mesafesi nedir?

Minimum güvenlik mesafesi 650 mm'dir. Gazlı ocak talimatları daha büyük bir mesafe belirtiyorsa, buna kesinlikle uyun.

Metal yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri yaklaşık her 2 ayda bir bulaşık makinesinde yıkanabilir. Bir filtreyi teker teker çıkarın, bükmeden yıkayın, tekrar takmadan önce kurutun. Tutamak dışarı bakmalıdır.

Karbon filtreler ne sıklıkla değiştirilmelidir?

Karbon filtreler yaklaşık her 3 ila 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir. Yıkanamaz veya yenilenemezler.

Davlumbaz ampulü nasıl değiştirilir?

Işıkları kapatın ve ampullerin soğumasını bekleyin. Metal yağ filtrelerini çıkarın, eski ampulleri sökün ve aynı tipte (4W E14 veya 5W GU10) ve aynı elektriksel özelliklerde yenileriyle değiştirin.

Davlumbazı dışarı atma olmadan devridaim modunda kullanabilir miyim?

Evet, davlumbaz devridaim versiyonunda kullanılabilir. Bu durumda karbon filtrelerin takılı olduğundan ve yönlendirilmiş ızgaranın devridaim hava çıkışı için sabitlendiğinden emin olun. Üst rafa 125 mm'lik bir delik açılmalıdır.

Kurulum sırasında hangi güvenlik önlemleri alınmalıdır?

Gerilimin plakaya uygun olduğundan emin olun. Kurulum uygun bir topraklama içermelidir. En az 3 mm kontak açıklığına sahip iki kutuplu bir anahtar kullanın. Davlumbazı baca kanallarına bağlamayın.

Güç kablosu hasar görmüşse ne yapılmalı?

Güç kablosu hasar görmüşse, tehlikeleri önlemek için üretici veya yetkili bir servis teknisyeni tarafından değiştirtin.

Emiş hızı nasıl seçilir?

V düğmesini kullanarak 3 hız arasından seçim yapın: sürekli ve sessiz hava değişimi için minimum hız, normal kullanım için orta hız ve yüksek buhar emisyonları için maksimum hız.

Davlumbazı gazlı bir ocağın üzerine kurabilir miyim?

Evet, ancak minimum güvenlik mesafesi olan 650 mm'ye (veya ocak tarafından belirtilmişse daha fazlasına) uyun. Davlumbaz gazlı cihazlarla aynı anda çalışıyorsa odanın iyi havalandırıldığından emin olun.

KULLANIM KILAVUZU TELESCOPIC FTC 632L GR/XS FRANKE

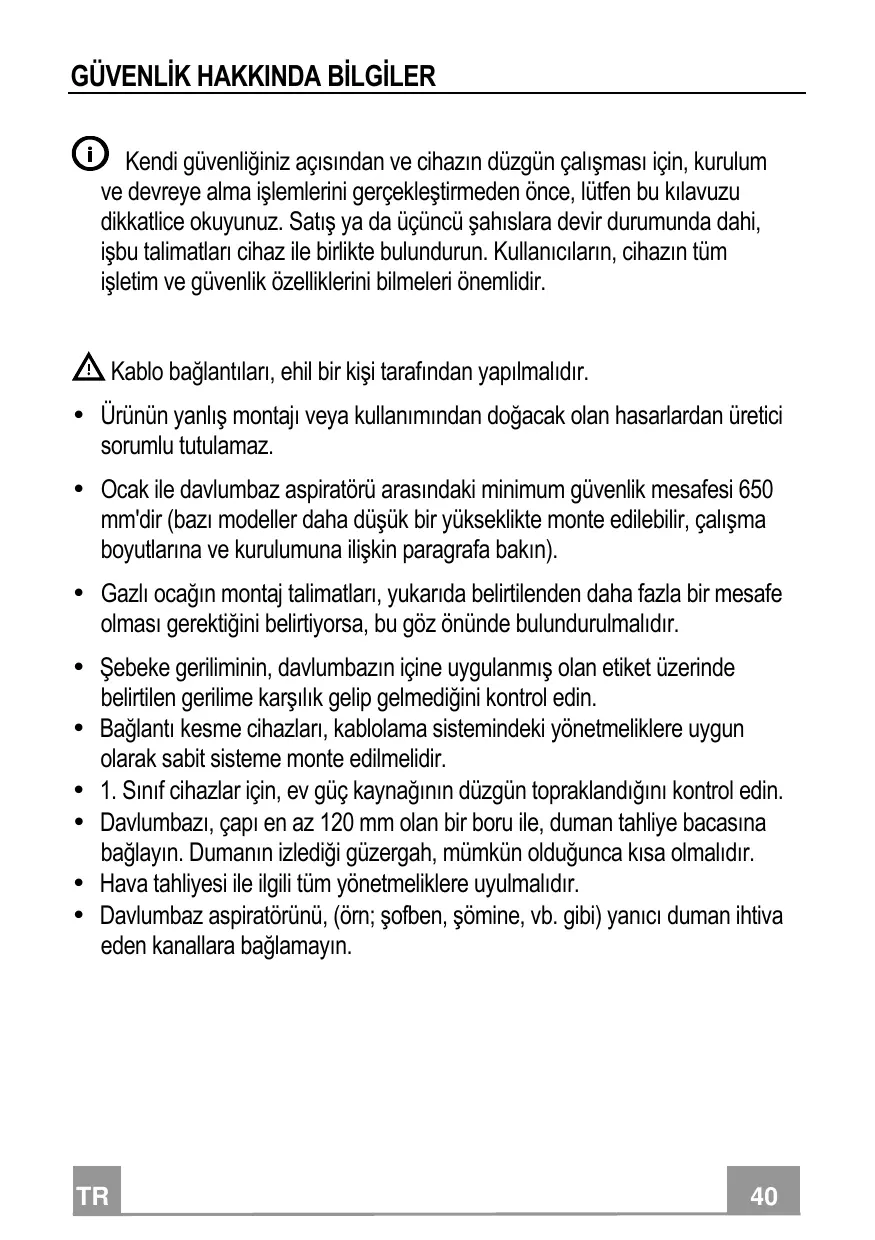

Kendi güvenliğiniz açısından ve cihazın düzgün çalışması için, kurulum ile devreye alma işlemlerini gerçekleştirmeden önce, lütfen bu kılavuzu dikkatlice okuyunuz. Satış ya da üçüncü şahıslara devir durumunda dahi, bu talimatları cihaz ile birlikte bulundurun. Kullanıcıların, cihazın tüm etiket ve güvenlik özelliklerini bilmeleri önemlidir.

Kablo bağlantıları, ehil bir kişi tarafından yapılmalıdır.

• Ürünün yanlış montajı veya kullanımından doğacak olan hasarlardan Üretici sorumlu tutulamaz.
• Ocak ile davlumbaz aspiratörü arasındaki minimum güvenlik mesafesi 650 mm'dir (bazı modeller daha düşük bir yüksekliğe monte edilebilir, çalışma boyutlarına ve kurulumuna ilişkin paragrafa bakın).
• Gazlı ocağın montaj talimatları, yukarıda belirtilenden daha fazla bir mesafe olması gerektiğini belirtiyorsa, bu göz önünde bulundurulmalıdır.
• Şebeke geriliminin, davlumbazın içine uygulanmış olan etiket üzerinde belirtilen gerilime eşitlik gelip gelmediğini kontrol edin.
• Bağlantı kesme cihazları, kablolama sistemindeki yönetmeliklere uygun olarak sabit sisteme bağlanmalıdır.
• Sınıf cihazlar için, ev güç kaynağının düzgün topraklandığını kontrol edin.
• Davlumbazı, çapı en az 120 mm olan bir boru ile, duman tahliye bacasına bağlayın. Dumanın izlediği güzergah, mümkün olduğunca kısa olmalıdır.
• Hava tahliyesi ile ilgili tüm yönetmeliklere uyulmalıdır.
• Davlumbaz aspiratörünü, (örn; şofben, şömine, vb. gibi) yanıcı duman ihtiva eden kanallara bağlamayın.
• Eğer davlumbaz, elektrikli olmayan cihazlar ile (örneğin gazlı cihazlar) bir kombinasyon halinde kullanılıyorsa, tahliye gazının geriye doğru akışının önlenebilmesi için, yeterli seviyede bir yerel havalandırma sağlanmış olmalıdır. Davlumbazın, elektrik akımı tarafından beslenmeyen cihazlarla kombine bir halde kullanıldığı zaman, ilgili mahaldeki negatif basınç, dumanın davlumbaz tarafından geriye emilmesini önlemek için, 0,04 mbar'ı aşmamalıdır.
• Hava, gaz yakma cihazlarından veya diğer yakıtlardan çıkan egzoz gazları için kullanılan bir kanaldan tahliye edilmemelidir.
• Besleme kablosu hasar görmüşse, üretici ya da servis teknisyeni tarafından değiştirilmelidir.
• Fişi, mevcut yönetmeliklere uygun ve erişilebilir bir prize bağlayın.
• Dumanın tahliyesi için, uygulanacak teknik ve emniyet tedbirlerine ilişkin olarak, yerel makamlar tarafından belirlenen kurallara titizlikle uyulması önemlidir.

DİKKAT: Davlumbazı monte etmeden önce koruyucu filmleri çıkarın. - Davlumbaz içi için sadece uygun tip vidalar ve parçalar kullanın. DİKKAT: Bu talimatlara uygun vida ve sabitleyicilerle monte edilmemesi, elektrik çarpmasına neden olabilir. Optik aletlerle (dürbün, büyüteç vb.) doğrudan gözlem yapmayın. - Davlumbazın altında flambe yapmayınız: yangın çıkabilir. - Bu cihaz, 8 yaşın altındaki çocuklar ve psikolojik, fiziksel, duyusal yetenekleri sınırlı veya bilgi ve becerileri yetersiz olan kişiler tarafından, cihazın güvenli bir şekilde nasıl kullanılacağı ve oluşabilecek tehlikeler hakkında dikkatlice denetlenmeleri ve talimatlandırılmaları şartıyla kullanılabilir. Çocukların ekipman ile oynamadıklarından emin olun. Kullanıcı tarafından yapılacak temizlik ve bakım işlemleri, denetlenmedikleri sürece çocuklar tarafından yürütülmemelidir. - Çocukları, cihaz ile oynamadıklarından emin olarak gözlemleyin.

• Bu ev aleti, psikolojik, fiziksel, duyusal sorunları olan veya tecrübe ve bilgi eksikliği olan kişilerce (çocuklar dahil), güvenliklerinden sorumlu birisi tarafından gözlemlenmedikçe ve talimat verilmedikçe kullanılmamalıdır. Erişilebilen parçalar, pişirme ekipmanlarının kullanılması esnasında sıcak olabilirler.
• Belirtilen zaman periyodundan sonra filtreleri temizleyin ve/veya değiştirin (yangın tehlikesi). Bakım ve temizlik paragrafına bakın.
• Davlumbaz, gaz veya diğer yakıtları kullanan başka aletlerle birlikte kullanıldığında, oda yeterli derecede havalandırılmalıdır (sadece odaya hava salınımı yapan ev aletlerine uygun değildir).
• Ürün üzerinde ya da ambalajı üzerinde bulunan işaret, ürünün evsel atıklar gibi bir imha işlemine tabi olmadığını belirtir. İmha edilecek ürün, elektrik ve elektronik bileşenlerinin geri dönüşümü için yetkili bir toplama merkezine teslim edilmelidir. Bu ürünün doğru şekilde imha edildiğinden emin olunması, aksi takdirde uygunsuz bir şekilde imhasından kaynaklanabilecek çevre ve sağlık bakımından muhtemel olumsuz sonuçların önlenmesine yardımcı olacaktır. Bu ürünün geri dönüşümü hakkında daha detaylı bilgi için belediye ile, yerel atık toplama imha servisi ile ya da ürünün satın alındığı mağaza ile irtibata geçiniz.

Halojen lambalarla değiştirilmesi durumunda, sadece kendinden korumalı tungsten halojen lambaları veya kendinden korumalı metal halojenür lambalar kullanın.

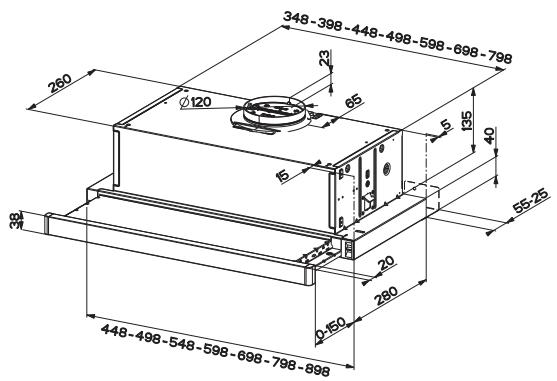

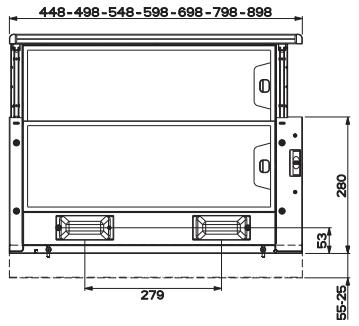

Boyutlar

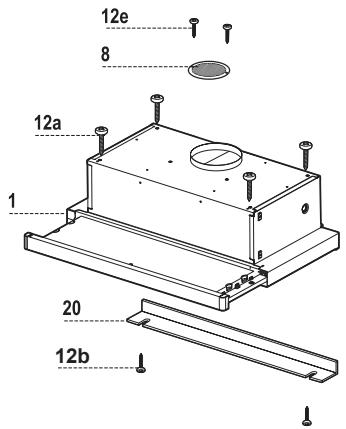

Parçalar

Ref.	Adei	Ürünün
1	1	Davlumbaz güvdesi ile: KontrolDMI, Lamba, Üfleyici, Filtrerli
8	1	Yönllendirmeli Hava Çkış Izgarası
20	1	Kapatma elemani

Ref.	Adedi	Montaj Parçalari
12a	4	Vidalar 4,2 x 44,4
12b	2	Vidalar 4,2 x 12,7
12e	2	Vidalar 2,9 x 12,7

Adedi malzeme
1	Kullanim Kilavuzu

Destek yüzeyinin delinmesi ve davlumbaz montajı

VİDALARLA MONTAJ

• Davlumbazın destek yüzeyi, desteklerin alt yüzünden 135 mm içeride olması gerekmektedir.
• Verilen kalıbı kullanmak suretiyle destekte Ø 4,5 mm çapında bir delik açın.
• Verilen kalıbı kullanmak suretiyle destek yüzeyinde Ø 125 mm çapında bir delik açın.
• Verilen 4 adet 12a (4,2 x 44,4) vida ile tespit edin.

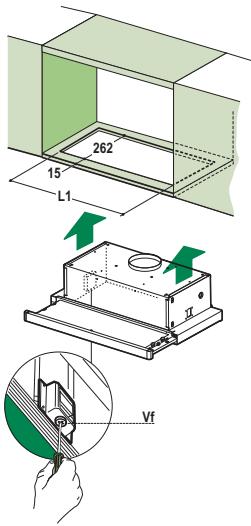

GEÇMELİ TESPİT DÜZENEĞİ İLE MONTAJ

• Davlumbaz, geçmeli yan destekler vasıtasıyla doğrudan desteklerin alt kısmına monte edilebilir.
• Desteklerin alt kısmına, belirtilen şekilde bir delik açın.
• Geçmeli yan destekleri takana kadar davlumbazı yerleştirin.
• Vidaları alttan sıkıştırarak davlumbazı bloke edin.

Davlumbaz	45	50	55	60	70	80	90
L1	360	410	460	510	610	710	810

KAPATMA PROFİLİ

• Davlumbazın kenarı ile arka duvar arasındaki boşluk, bu amaç için verilen vidalar ile 20 profili uygulanmak suretiyle kapatılabilir 12b.

ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI

Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır.

• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtresini çıkarınız.

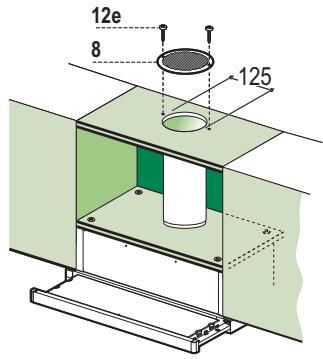

FİLTRELİ MODEL HAVA ÇIKIŞI

• Davlumbazın üzerinde, eğer mevcut ise yerleşik bulunan 125 mm çapında bir delik açınız.
• Davlumbaz üzerindeki konsoldaki çıkış deliğine flanşı 120 mm çapında esnek ya da sert bir boru ile bağlayınız.
• Boruyu uygun özellikte kelepçelerle sıkınız. Gereken malzeme cihaz donanımıyla birlikte verilmemiştir.
• Yönlendirmeli ızgarayı donanımdaki 2 adet vida ile (2,9 x 9,5) tespit noktasına sabitleyiniz.
• Aktif karbonlu koku filtresinin mevcut olduklarından emin olunuz.

ELEKTRİK BAĞLANTISI

• Davlumbazı, en az 3 mm kontak açıklığı olan çift kutuplu bir anahtar üzerinden şebeke cereyanına bağlayın.
• Davlumbaz ilk kez monte edildikten sonra, yürüyen arabanın, tamponda klik sesi duyulana kadar el ile açılması gerekmektedir.

Kumanda tablosu

L Işıklar: Aydınlatma tesisatını açıp kapatır. M Motor: Hava çekme motorunu açıp kapatır. V Hız: Çalışma hızını belirler:

1. Az miktarda pişirme buharı olduğunda, sürekli ve özellikle sessiz bir hava devir daimine uygun minimum hız.
2. Hava emiş gücü ve ses seviyesi arasındaki optimal oran sayesinde kullanım şartlarının büyük bir kısmına uygun orta seviye.
3. Uzun sürelerde de maksimum pişirme buharı emisyonlarını karşılamaya uygun maksimum hız.

L Işıklar: Aydınlatma tesisatını açıp kapatır. M Motor: Hava çekme motorunu açıp kapatır. V Hız: Çalışma hızını belirler:

1. Az miktarda pişirme buharı olduğunda, sürekli ve özellikle sessiz bir hava devir daimine uygun minimum hız.
2. Hava emiş gücü ve ses seviyesi arasındaki optimal oran sayesinde kullanım şartlarının büyük bir kısmına uygun orta seviyede hız.

Yağ filtreleri

MONTELLİ METAL YAĞ FİLTRELERİNİN TEMİZLİĞİ

• Bulaşık makinesinde yıkanabilirler, 2 ayda bir veya özellikle yoğun kullanım söz konusu ise daha sık yıkanmalıdırlar.
• Emme arabasını çıkartın.
• Kancalarına bastırmak sureti ile filtreleri teker teker çıkartın.
• Filtreleri katlamadan yıkayın ve monte etmeden önce kurutun. (Zamanla filtre yüzeyinde meydana gelebilecek renk değişikliği filtrenin etkinliğinde kesinlikle bir azalmaya neden olmaz.)
• Kolu dışarıdan görülen tarafa kalacak şekilde yeniden monte edin. Emme arabasını kapatın.

Koku filtreleri (Filtreli Versiyon)

DEĞİŞTİRME

Dikkat: Koku filtresini değiştirmeden önce ışıkları kapatın ve lambanın soğumasını bekleyin.

• Yıkanmazlar ve yeniden kullanılamazlar, yaklaşık her 4 ay kullanıldıktan sonra veya özellikle yoğun kullanım söz konusu ise değiştirilirler. Emme arabasını çıkartın. Yağ filtrelerini çıkartın.
• Kancalarından bastırarak koku filtresini aktif karbon kısmından çıkartın.
• Yeni filtreyi yuvasına takınız.
• Yağ filtresini yerine takın. Emme arabasını kapatın.

Aydınlatma

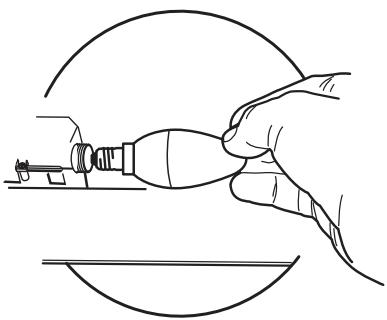

AMPULLERİN DEĞİŞTİRİLMESİ

Metalik yağ tutucu filtreleri çıkarınız. - Ampulleri gevşetip çıkarınız ve aynı özelliklere sahip yenileriyle değiştiriniz. - Metalik yağ tutucu filtreleri tekrar takınız.

Ampul	Ampul Güçü (W)	Duy/Soket	Ampul Voltaj (V)	Boyut (mm)	ILCOS Kodu
	4	E14	220-240	107 x 37	DRBB/F-4-220-240-E14-35/100
	5	GU10	230	52 x 50	DRPAR-5/840-220/240-GU10-35/36 DRPAR-5/830-220/240-GU10-35/36
