Marka	Franke
Model	TELESCOPIC FTC 912 XS
Kategori	Mutfak davlumbazı
Davlumbaz tipi	Teleskopik
Genişlik (mm)	898 (90 cm model)
Pişirme yüzeyine minimum mesafe	650 mm
Hava çıkış çapı	120 mm
Elektrik beslemesi	220-240 V / 50 Hz
Maksimum aydınlatma gücü	2 x 40 W (akkor) veya 1 x 20 W (halojen)
Hız sayısı	3 (düşük, orta, yüksek)
Filtre tipi	Yıkanabilir metal yağ filtreleri + aktif karbon filtre (devridaim)
Metal filtre bakımı	Her 2 ayda bir yıkama (bulaşık makinesi mümkün)
Karbon filtre değişimi	Her 3-4 ayda bir
Tahliye modu	Devridaim veya dış tahliye
Kullanım	Sadece ev kullanımı
Güvenlik	Bakım öncesi fişi çekin; davlumbazın altında asla alev kullanmayın

Sık sorulan sorular - TELESCOPIC FTC 912 XS FRANKE

Davlumbaz ile ocak arasındaki minimum montaj yüksekliği nedir?

Minimum güvenlik mesafesi 650 mm'dir. Bazı modeller daha alçak monte edilebilir, tam boyutlar için kılavuza bakın.

Metal yağ filtreleri nasıl temizlenir?

Filtreler bulaşık makinesinde veya elde her 2 ayda bir yıkanabilir. Tekrar takmadan önce kurumasını bekleyin.

Aktif karbon filtre ne zaman değiştirilmelidir?

Karbon filtre her 3 ila 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir. Yıkanamaz.

Davlumbaz ampulü nasıl değiştirilir?

Metal filtreleri çıkarın. Akkor ampul ise sökün ve maksimum 40 W ile değiştirin. Halojen lamba ise desteği çıkarın ve 20 W lambayı fişleri prize takarak değiştirin.

Gazlı cihazlarla davlumbaz kullanabilir miyim?

Evet, ancak odanın yeterli havalandırmasını sağlamalısınız. Mutfakta pencere yoksa dışarıya bir açıklık yapın.

Davlumbaz devridaim modunda nasıl kurulur?

Davlumbazın üzerindeki rafa 125 mm delik açın, çıkışa 120 mm esnek hortum bağlayın, verilen yönlendirilmiş ızgarayı sabitleyin. Karbon filtrelerin takılı olduğundan emin olun.

Davlumbaz açılmazsa ne yapmalıyım?

Önce davlumbazın fişe takılı olduğunu ve iki kutuplu anahtarın açık konumda olduğunu kontrol edin. Sorun devam ederse bir uzmana danışın.

Metal filtreler bulaşık makinesinde yıkanabilir mi?

Evet, kendinden taşıyıcı metal filtreler bulaşık makinesinde yıkanabilir. Bükülmelerinden kaçının ve tekrar takmadan önce tamamen kurumasını bekleyin.

Hangi tahliye borusu çapını kullanmalıyım?

En az 120 mm çapında sert veya esnek bir boru kullanın. Rota mümkün olduğunca kısa olmalıdır.

Sürgülü araba ilk kez nasıl açılır?

Kurulumdan sonra, ilk kullanım için son uç tıklamasını duyana kadar sürgülü arabayı kuvvetlice açın.

KULLANIM KILAVUZU TELESCOPIC FTC 912 XS FRANKE

Bu kullanma talimati birden fazla cihaz modeli icinGPCerlidir.

Cihaziniza uymayan bazi donanim özellikleri tarif edilmş olabilir.

MONTAJ

• Yalnis veya eksik montajdanDOGAN herhangi bir zararin sorumluluğu ureticiye ait degildir.
• Davlumbaz ile pişirici cihazın ocak kılımıarasindaki minimum güvenlik mesafesi 650 mm.dir (bazı modeller daha alçak seviyede bir yüksekkığ kurulabilir, hacim ve kurulum ile ilgili paragraflara bakıniz).
• Besleme voltajin, davlumbaz icerisine yerleştilen bilgi etiketinde belirtilenle ayn olup olmadgün kontrl edin.
• Sinif I elektrikli alelteri icin, guç kayıngün yeterli topraklamayı,...saglayip,...saglamadi,...kontrol edin. Minimum 120 mm)...capinda bir boru yoluyla davlumbazi,...cık)..bacasina,...baglayin. Baca,...baglantisi,...mumkun oldu-. gunca kisa olmaldir.
• Davlumbaz borusunu yanici duman taşiyan baca deligiine (buhar kazani, somine, vb.) baglamayin.
• Davlumbazin elektrikle calismayan aletlerle (ornegin; gazlci hazlar) bagintili olarak kullanilmaması halinde cikis gazinin geri tepmesini onlemek amaciyla odada yeterli bir havalandirma saglanmalidir. Temiz hava girisini temin etmek icin mutfakta dokudan disariya acilan bir açiklik bulunmalidir.

KULLANIM

• Davlumbaz mutfaktaki kokularin emilmesi amaciyla evlerde kullanim icin tasarlanmistr. Ticari ve endustriyel amaclar icin kullanmayiniz.
• Davlumbazi tasarlandigi amaclarin disinda kesinlikle kullanmayiniz.
• Davlumbaz calisirken altinda kesinlikle yuksek ciplak ates birakmayin.
• Alev yogunlugunu dokudan tencereninALTHa kalacak sekilde ayarlayin,kenarlarini sarmadigindan emin olun.
• Yägda kizartma tavaları nı kullanırken surekli olarak takip edin: fazla isinan yaq tutusabilitir.
• Kapağın altindaki kılıçmadan kaçının, yangın risik
• Bu alet, güvenliklerinden sorumlu kılışer tarafindan kontrol edilmedikleri veya erfolilmeditikleriSurece; fiziksel, duyumsal ve zihinsel kapasitesinde kılıtlama olan (cocuklar dahil) veya aleti kullanma tecrubesi ve bilgisi olmayan kılışer tarafindan kullanılamaz.
• Bebeklerin, alette oynamadiklarindan emin olmak icin kontrol edilmeli gerekir.

BAKIM

Herhangi bir bakim isleminiGPCkeleStirmeden once davlumbazikapatin veya fisini cikarin.
- Filtreri belirtilen zamanlarda temizleyin ve / veya degistirin(Yangin riski).
Cihazi nemli bir bez ve notr bir siv i deterjan kullanarak temizleyin.

Urün veya paketi üzerindeki sembolü, bu urünün normal bir evsel atik olarak gürumlmesi ve bu tip elektriki veya elektronik cihazlarin atildigi donusumlu toplama noktarina terkedilmesi gerektigi isaret eder. Bu urünü gerektigi gibi elimine etme kurallarina uyarsaniz cevre ve insan sagligi üzerindeki olumsuz etkilerini bertaraf etmeye katki saglamis olursunuz. Bu urünün geridonusum kosullari hakinda daha ayrintili bilgi icin hudutlarıinde bulundugunuz belediyenin ilgili diaresine, atik yoketme servisine veya urünün saticisina dinismaniz.

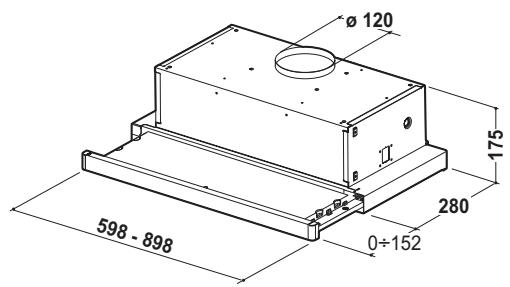

Boyutlar

Davlumbaz	45	50	55	60	70	80	90
L	448	498	548	598	698	798	898

Parçalar

Ref.	Adedi	Ürünün
1	1	Davlumbaz güvdesi ile: Kontrol Düğmeleri. Lamba, Üfleyici, Filtreler
8	1	Yönlordirmeli Hava Çkış Izgarası
20	1	Kapatma elemani

Ref.	Adedi	Montaj Parçalari
12a	4	Vidalar 4,2 x 44,4
12e	2	Vidalar 2,9 x 9,5

Adedi malzeme

1 Kullanim Kilavuzu

Destek yüzeyinin delinmesi ve davlumbaz montaji

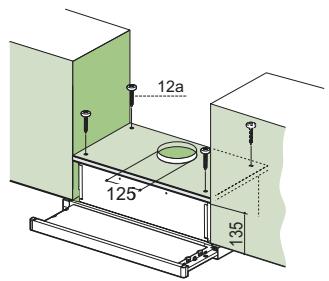

VIDALARILE MONTAJ

• Davlumbazın destek yüzeyi, desteklerin alt:yüzunden 135 mm iceride olması gerekmektedir.
• Verilen kalibi kullanmak sureti ile destekte 4,5 mm apsulation bir delikuncated.
• Verilen kalibı kullanmak sureti ile destek yüzeyinde 125 mm capinda bir delikuncated.
• Verilen 4 adet 12a (4,2 x 44,4) vida ile tespit edin.

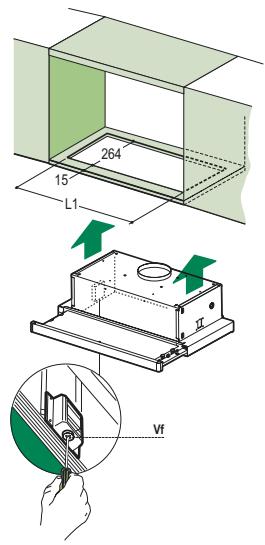

GEÇMELİ TESPİT DÜZENEQE İL MONTAJ

• Davlumbaz, gezemeli yan destekler vasitası ileogrudan desteklerin alt katına monte edile bilir.
• Desteklerin alt katina, belirtilen sekilde bir delikagine.
• Geçmeli yan destekleri takana kadar davlumbazı yerleştinir.
• Vf vidalarini alttan sikişirarak davlumbaz bloke edin.

Davlumbaz	45	50	55	60	70	80	90
L1	352	402	452	502	602	702	802

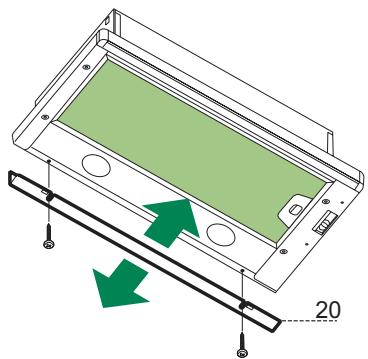

KAPATMA PROFILI

• Davlumbazın kenari ile arka Duvarınarasındaki boşluk, bu amaç icin verilen vidalar ile 20 profili uygulanmak sureti ile kapatilabilelir.

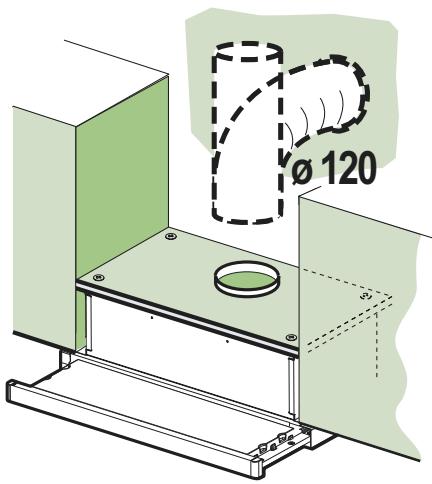

ASPIRATORLÜ MODEL HAVA ÇIKİSİ

Aspiratorlü modelin montaji icin, davlumbaz, montörün/seceçegi 120 mm capinda sert veya esnek bir boru ileçikis kanalina baglanmalidir.

• Boruyu uygun kelepçelerle sikarak sabitleyiniz. Bu malzeme davlumbaz donanimiyla birlikte verilmemistir.
• Varsa aktif karbonlu koku Alma filtrerini seksarınüz.

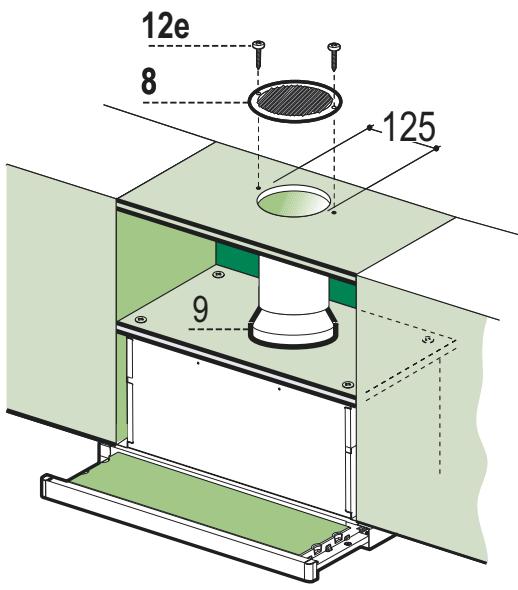

FILTRELI MODEL HAVA ÇIKİSİ

• Davlumbazın üzerinde eger mevcut ise yerleşik bulunan 125 mm capinda bir delikaginez.
• Davlumbaz üzerindeki konsoldaki Çkış deligiine flanş 120 mm capinda esnek ya da sert bir boru ile baglayıniz.
• Boruyu uygunözellakte kelepçelerle seksınüz. Gereken malzeme cihaz donanımlyla birlikte verilmemistir.
• Yönlendirmeli 1zgaray1 8 donanimdaki 2 adet vida ile 12e (2,9 x 9,5) çíkɪs noktasina sabitleyiniz.
• Aktif karbonlu koku filtrerinin mevcut olduklarindan emin olunuz.

ELEKTRIK BAGLANTISI

• Davlumbazı, en az 3 mm kontakalıkkılgı對於 kutuplu bir anahtar üzerinde sebeke cereyanına®, baglayın.
• Davlumbaz ilk kez monte edildikten sonra, yüruyen arabanın, tamponda klik sesi duyulana kadar el ile açilması gerekmektedir.

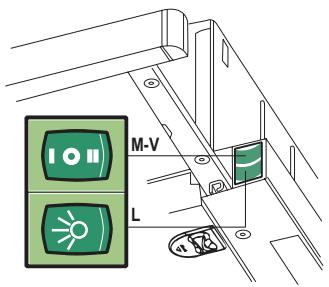

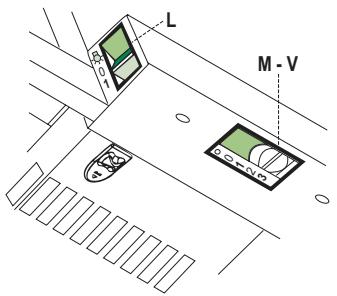

Kumanda tablosu

L Işiklar Aydinlatma tesisatı açip kapatır.
M Motor Havacekme motorunu açip kapatir.
V Hiz Calisma hizin belirler:

1. Az miktarda pişirme buharı oldugunda, surekli veözellikle sessiz bir havadevir daimine uygun minümum yüz.
2. Hava emme güü ve ses seviyesiarasindaki optimal oranti saysinde kullanışartlarınin yüzük bir kismına uygun orta seviyede hiz.
3. Uzun sureleree de maksum piisirme buhari emisyonlarini gogusle-meye uygun maksum hiz.

L Işiklar Aydinlatma tesisatı açip kapatır.
M Motor Hava cekme motorunu açip kapatir.
V Hiz Calisma hizin1 belirler:

1. Az miktarda pişirme bu-harı oldugunda, surekli ve özellikle sessiz bir hava devir daimine uygün minümum Hz.
2. Hava emme güü ve ses seviyesiarasindaki optimal oranti saysinde kullanışartlarınin yüzük bir kismına uygun orta seviyede hiz.

Yag filterleri

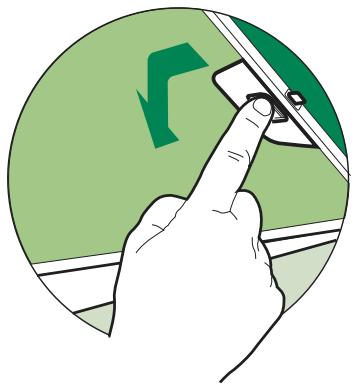

MONTELI METAL YAG FILTRELERININ TEMIZLIGI

• Bulaşık makinesinde yıkanabilirler, 2 ayda bir veya Özellikle yüzgün kullanımöz konusu ile daha sık yıkanmalid行李.
  Emme arabasini cikartin.
• Kancalarına bastirmak sureti ile filtrerleri teker teker çıkartin.
• Filtreleri katlamadan yikayın ve monte etmeden önce kurutun. (Zamanla filtre:yüzeyinde meydana gelebilecek renkdehyşikligi filtrrenin etkinliginde kesinlikle bir azalmaya neden olmaz.)
• Kolu disaridan gürilen tarafa kalacak sekilde yeniden monte edin.
  Emme arabasini kapatin.

Koku filtreleri (Filtreli Versiyon)

DEGISTIRME

• Yicanmazlar ve yeniden kullanılamazlar, yaklaşık her 4 ay kulanild.dktan sonra veya Özellikle)yogun kullanım四周 konusu isendeğistirilirler.

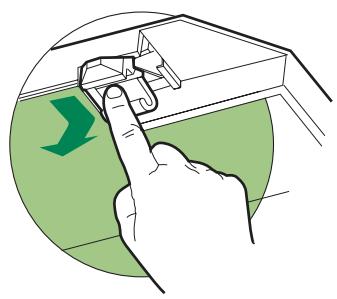

  Emme arabasini cikartin.
• Yag filtrerini Çıkartin.
• Kancalarından bastırarak koku filtresini aktif saturkardan Türkiye.
• Yag filtrresini yerine takin.
  Emme arabasini kapatin.

Aydinlatma

AMPULLERIN DEGISTIRILMESI

40 W akkor lambalar

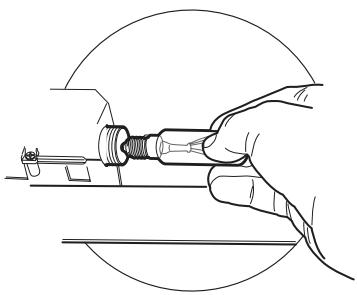

Metalik yag tutucu filtrerleri cikariniz.
- Ampulleri geşetip Çikarınüz ve�能:i Özellijklere sahip yenileriyledehyşiriniz.
Metalik yag tutucu filtrerleri tekrar takiniz.

Aydinlatma

AMPUL DEGISTIRME

20 W halojen ampuller

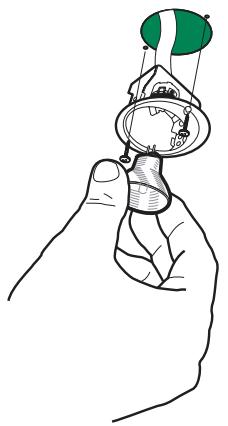

• Lamba Destek parçasinı sabitleyen iki vidayı seksüp, parçayı Davlumbazdan Çikarınız.
• Ampulü Destek parçasindanentries.
• Ayni Özellikere sahip bir yenisi ile degişiriniz ve ikikıçık (iğne) fişinin Destek parçası icindeki yuvalarına iyi oturduguunda emin olunuz.
• Destek parçasinı tekrar yerine takıp/DDa hance dokulan vidaları ile sabitleyiniz.

Franke S.p.a.

Via Pignolini,2

37019 Peschiera del Garda (VR)

www.franke.it

436002977_ver6
