Ürün tipi	Ankastre mutfak davlumbazı, emişli veya filtreli versiyon
Marka	Franke
Model	DOWNDRAFT FDW 908 IB XS B
Genişlik	90 cm (tahmini)
Ankastre derinliği	106 mm (alttan montaj) veya 113 mm (üstten montaj)
Ağırlık	Yaklaşık 15 kg (tahmini)
Elektrik beslemesi	220-240 V ~ 50/60 Hz (etiket bilgisini kontrol edin)
Uyumlu ocak maksimum gücü	12,4 kW (doğalgaz, 5 brülör)
Hava çıkış çapı	120 mm veya 150 mm
Aydınlatma	Beyaz LED (EN 60825-1'e göre sınıf 1M)
Kumandalar	LED ekranlı dokunmatik elektronik, isteğe bağlı uzaktan kumanda
Hızlar	Çoklu hız + yoğun fonksiyon (10 dakika)
Gecikme fonksiyonu	30 dakika gecikmeli otomatik kapanma
Metal yağ filtreleri	Bulaşık makinesinde yıkanabilir, 100 saat sonra doygunluk alarmı
Aktif karbon filtre (filtreli versiyon)	Değiştirilebilir, 200 saat sonra doygunluk alarmı (etkinleştirilebilir)
Bakım	Nemli bez ve nötr deterjanla temizleme
Güvenlik	Aşırı ısınmada otomatik kapanma, tuş kilidi mümkün
Kurulum	Tezgaha ankastre, flanşlarla sabitleme dahildir
Verilen aksesuarlar	Sabitleme flanşları, vidalar, kullanım kılavuzu, ön çerçeve
Sertifikalar	CE elektrik normlarına uygundur

Sık sorulan sorular - DOWNDRAFT FDW 908 IB XS B FRANKE

DOWNDRAFT FDW 908 IB XS B davlumbazı nasıl kurulur?

Kurulum, destek yüzeyinin delinmesi, davlumbaz gövdesinin alttan veya üstten montajı, motor grubunun sabitlenmesi ve elektrik bağlantısını içerir. Kılavuzdaki kurulum sırasını titizlikle takip edin. Güvenlik mesafelerine ve havalandırma normlarına uyulduğundan emin olun.

Davlumbazı filtreli versiyonda kullanabilir miyim?

Evet, davlumbaz iç sirkülasyonlu filtreli versiyonda kullanılabilir. Aktif karbon filtreleri takmalı ve hava çıkışına yönelik ızgarayı yerleştirmelisiniz. Ayrıca B tuşu ile karbon filtre doygunluk alarmını etkinleştirin.

Metal filtreler nasıl temizlenir?

Metal yağ filtreleri bulaşık makinesinde yıkanabilir. Geriye iterek ve aşağı çekerek çıkarın. Bükmeden yıkayın ve yeniden takmadan önce kurumaya bırakın. Doygunluk alarmı (damla sembolü) 100 saat çalışmadan sonra yanar.

Filtre doygunluk alarmı nasıl sıfırlanır?

Aydınlatmayı ve motoru kapatın. B tuşuna (Sıfırlama) kısaca basın. Metal filtre alarmı sıfırlanır. Karbon filtreler için, alarmı etkinleştirmek/devre dışı bırakmak için B tuşuna 2 saniye basılı tutun.

Davlumbaz açılmazsa ne yapmalıyım?

Elektrik beslemesini kontrol edin (çift kutuplu anahtar, sigorta). Bazı fonksiyonlar için kapının açık olduğundan emin olun. Sorun devam ederse Franke satış sonrası servisine başvurun.

Uzaktan kumanda nasıl kullanılır?

Uzaktan kumanda isteğe bağlıdır. Alıcıyı etkinleştirmek için G tuşuna 2 saniye basılı tutun (motor ve aydınlatma kapalı). Kapıyı açmak/kapatmak, hızı, aydınlatmayı ve yoğun fonksiyonu kontrol etmek için tuşları kullanın. Gerekirse pilleri (LR03-AAA) değiştirin.

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Gazlı ocak için minimum mesafe tezgaha göre en az 3-5 cm'dir. Ocak üreticisinin belirttiği mesafeye uyun. Şüphe durumunda en büyük değeri kullanın.

LED ampul nasıl değiştirilir?

LED aydınlatma entegredir ve yalnızca satış sonrası servis tarafından değiştirilebilir. Kendiniz sökmeye çalışmayın. Değiştirme için Franke ile iletişime geçin.

Davlumbazı gazlı cihazlarla kullanabilir miyim?

Evet, ancak oda uygun şekilde havalandırılmalıdır. Maksimum basınç düşüşü 0,04 mbar'ı geçmemelidir. Davlumbazı yanma dumanı kanallarına bağlamayın. Yürürlükteki normlara uyun.

Comfort Panel nasıl bakım yapılır?

Paneli yukarı çekerek açın. Nemli bir bez ve nötr deterjanla temizleyin. Bulaşık makinesinde yıkamayın. Yerine takmadan önce iyice kuruladığınızdan emin olun.

KULLANIM KILAVUZU DOWNDRAFT FDW 908 IB XS B FRANKE

Bu kullanma talimati birden fazla cihaz modeli icin gegerlidir.

Cihazıniza uymayan bazı donanım özellikleri tarif edilmis olabilir.

MONTAJ

• Yalni's veya eksik montajdanDOGAN herhangi bir zararin sorumluluugu ureticiye ait degildir.
• Beslme voltajin, davlumbaz icerisine yerlestirilen bilgi etiketinde belirtlenle ayni

olup olmadigi nikontrol edin.

• Sinf | elektrikli alelteri 参数, guç kaynagınin yeterli topraklamayı-SAŞlayip-SAşlamadiğıni kontrl edin. Minimum 120 mm capinda bir boru yoluyla davlumbazi Çkış bacasa.bgalysisn. Baca.bglandisi mumkün oldu- gnca kisa olmaldir.
• Davlumbaz borusunu yanici duman taşiyan baca deliğine (buhar kazani, somine, vb.) baglamayin.
• Davlumbazin elektrikte calismayan aleterle (örmeğin; gazı cihazlar)®, bagintil olarak kullanilmaması halinde®, gazınin geri tepmesini onlemek amaciyla odada yeterli bir havalandirma,... temiz hava,girisi temin etmek,... icin mutfakta dog- rudan disariya,... açlanbir acıklik bulunmaldir. Cihazlarin bulundugu mekan ile,... ve'repasindaki azami basın farkinin 0,04 mbarı,... geçmemesı,...artırı.
• Güç kablosun Hasan为企业的销售团队成员提供技术支持，帮助他们进行业务推广。
  Eger gazl piirme cihazinin montaj talimatlar yukarida belirtlenden daha genis bir mesafeye ihtiac duyuldugunu oneriyorsa, bunlar goz onunde bulundurmak gerek- lidir. Hava tahliyes iligili tum uygulanabilr kanun ve yonetmeliklerle uyumlu olma-lidir.

KULLANIM

• Davlumbaz mutfaktaki kokularin emilmesi amaciyla evlorde kullanim icin tasaranmistr.Ticari ve endustriyel amaclar icin kullanmayiniz.
• Davlumbazi tasarlandigi amaclarin disinda kesinlikle kullanmayiniz.
• Davlumbaz calisirken alto das kesinlikle yuksek ciplak ates birakmayin.
• Alev yogunluğunuDOGrudan tencerinin altinda kalacak sekilde ayarlayin, kenarlini sarmadigindan emin olun.
• Yaqda kizartma tavalarin kullanirken surekli olarak takip edin: fazla isinan yag tutu-sabilir.
• Kapağın altinda kılıçımdan kaçının, yangın risıkı
• Bu alet, güvenliklerinden sorumlu kisiler tarafindan kontrol edilmedikleri veya egünil- medikleri surece; fiziksel, duyumsal ve zihinsel kapasitesinde kistlama;.扩容 (ocuk- lar dahil) veya aleti kullanma tecrubesi ve bilgisi olmayan kisiler tarafindan kullanila-maz.
• Bebeklerin, alette oynamadiklarindan emin olmak icin kontrol edilmeli gerekir.
• "DIKKAT: Pişirme cihazlarinda kullanilrken ulaşilabilir parçalar sicak hale gelebilir."

BAKIM

• Herhangi bir bakim islemini gereklekestmeden once davlumbazi kapatin veya fisi niçarin.
• Filtreleri belilerten zamanlarda temizleyin ve / veya degistirin(Yangin

riski).

• Cihazi nemli bir bez ve nötr bir svi deterjan kullanarak temizleyin.

Urün veya paketi üzerindeki X sembolü, bu urünün normal bir evsel atik olarak görülmemesi ve bu tip elektriki veya elektronik cihazlarin atildigi donusümli toplama noktalarna terkedilmesi gerektigine isaret eder. Bu urünü gerektigi gibi elime etme kurallarna uyarsaniz ceve ve insan sagligi üzerindeki olumsuz ekilerini bertaraf etmye katki saglamis olursunuz. Bu urünün ger donusüm kosullari hakkinda daha aynntli bilgi icin hudutlari icinde bulundugunuz belediyenin ilgili diaresine, atik yoketme servisine veya urünün satiscina danisiniz.

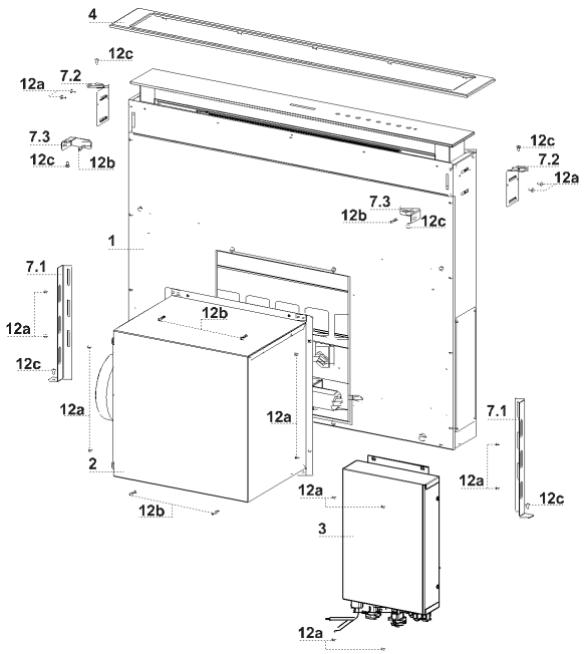

Parçalar

Ref.	Miktar Ürün Aksamı
1	1 Davlumbaz Gövdesi sunlardan olusır: Kummandalar, İsk ve Filtreler
2	1 Motor Grubu
3	1 Elektrik Grubu
4	1 On Çerçeve
Ref.	Miktar Kurulum Aksamı
7.1	2 Askinın arkalışa sabitlenmesi
7.2	2 Askinın dizleme sabitlenmesi
7.3	2 Yanal Askilar
12a	16 Vida 3.5 x 9.5
12b	6 Vida M4 x 8
12c	6 Vida 4 x 15
	Miktar Dokümantasyon
	1 Kullanım Kitapkı

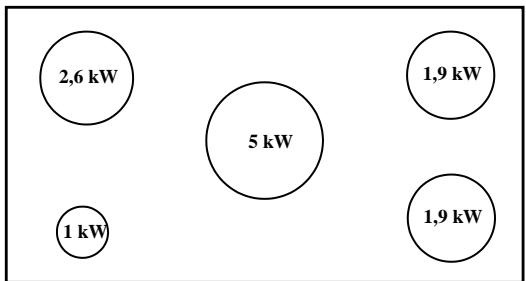

Bu unite asagidaki ozelliklere sahip olan bir gazhi planla kullanlabilir.

• Maksimum guç 12,4 kW
• Asagida gosterildigi gibi konuslandirilmis 5 ocak

Bu davlumbaz mutfaktaki dolapicone monte edilmek uzere tasaranmistir:

• Tahliyeli Sistem: Hayayi disar 1 atar.
• Filtreli Sistem: Havayi iceride dolastirr.

Kurulum Islem Sirasi

Delme ve Davlumbazi Monte Etm Plani
Baglantlar
- Fonksiyon Kontrolü
- Ambalajlarin Bertaraf Edilmesi

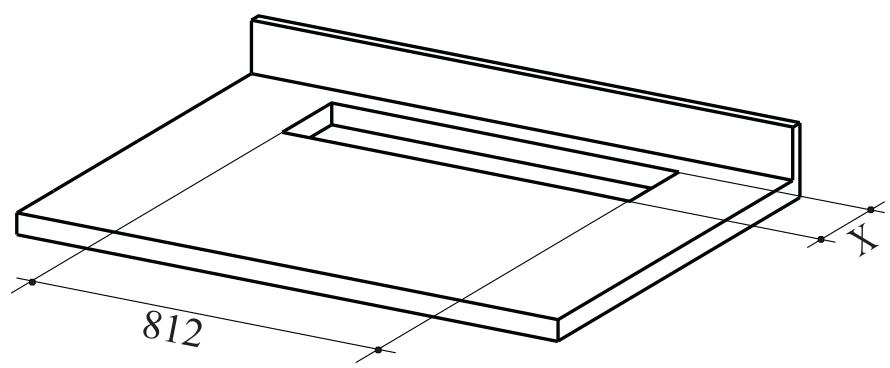

Destek dizlemin delinmesi

Dikkat

Destek dizlemi delindikten sonra, davlumbaz govdesine iki sekilde monte edbilirsiniz:

• Aşaqı taraftan davlumbaz güvdesinin icine takarak (X = 106 mm).
• Yukaridan davlumbaz govdesinin injine takarak ( X = 113 mm ).

Önemli

Ocak piirme dizlemi icin acilacak delik ile emme unitesiarasindaki minimum mesafe ust kisim icin kullanilacak malzemenin dayaniklligina gore en az 3-5 cm olmaldir.

• Davlumbaz, motor grubun nun önüne monte edilmeye hazir sekilde gelir.

• Eger mutfak mobilyasin din durumu bundan farkl ise ve motor grubun un arka kismina monte edilmesi gerekiyorsa, davlumbaz govdesinin arka kismina eklenmis olan kapagi cikarip one takin ve ayin zamanda her iki taraftaki (A) yuvaykullanarak motoru baglamak icin kullanlan kablonun kablo yuvasini degistirin.

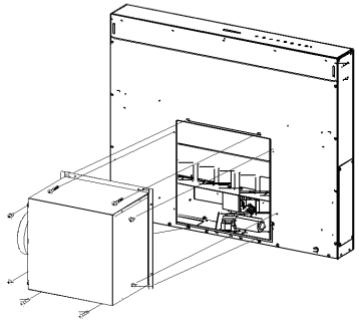

Ilerlemeden evvel Motor Grubunu Davlumbaz Gövdesi ne sabitleyin (Motor Grubunun montaji paragraphina bakin).

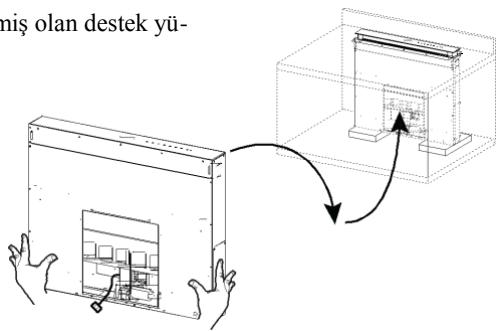

• Davlumbaz govdesini daha once delinmis oleh destek yüzeyinin altindan kaydirin.
• Bir destek yardimiyla Davlumbaz govdesini on panel dizlemden cikana kadar kaldirin.

• Asklari 7.2, sekilde gosterildigi gibi, yuvalarina yerleistirin ve birlikte gelen vidalarla 12a sabitleyin.
• Pişirme dizleminin yuvasina gore davlumbaz govdesini ortalayin.

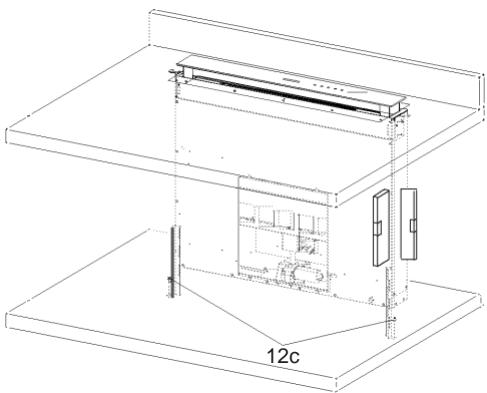

  Birlikte gelen 2 vida ile 12c Davlumbaz govdesini yerine sabitleyin ve destegi cika-rin.

Dikkat:

Eger pişirme yüzenin malzesinden dolayi vidarı 12c sikmak mümkün degilse, asklari 7.2 yüzeye yerleşirmek icin az biraz silikon kullanı ve montaja devam etmeden evvel iyice kurumaya birakin.

• Askları 7.2, seksilde gösterildigi gibi, yuvarına yerleşirin ve birlikte gelen vidalarla 12a sabitleyin.

• Davlumbaz, motor grubunün önüne monte edilmeye hazir sekilde gelir.

• Eger mutfak mobilyasin din durumu bundan farkl ise ve motor grubun un arka kismna monte edilmesi gerekiyorsa, davlumbaz govdesinin arka kismna eklenmis孕期kapagickaripone takin ve ayni zamanda her iki tarafaki (A) yuvayi kullanarak motoru baglamak icin kullanilan kablonun kablo yuvasini degistirin.

• Davlumbaz govdesini daha once delinmis olan pi-sirme dizlemine kaydirin.
• Pişirme dizleminin yuvasina gore davlumbaz güv-desini ortalayin.
• Davlumbaz govdesini birlikte gelen 2 vida 12c ile emniyete alin.

Dikkat:

Eger pişirme yüzenin malzemesinden dolayi vidalaria 12c sikmak mümkün degilse, asklari 7.2 yüzeye yerleşirmek icin az biraz silikon kullanin ve montaja devam etmeden evvel iyice ku

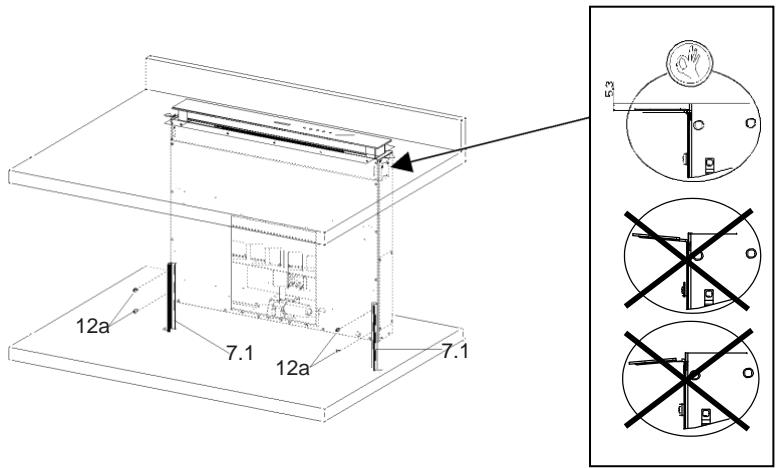

• On askiy1 7.1 davlumbaz govdesine birlikte gelen vidalarla 12a sabitleyin.
• Askları sikmadan evvel, askınları dizlemin alt kismanı desteklemesine izin verecek ve üst askınları 7.2 deformasyonunu engelleyecek seksilde ayarlamaları yapın.

• Bir terazi vasitasiyla, davlumbaz govdesini dikeyormal ayarlayin ve birlikte gelen vidalar 12c ile alt dizlem ile sabitleyin.

Vidalar1 12a iyice sikiistrin.

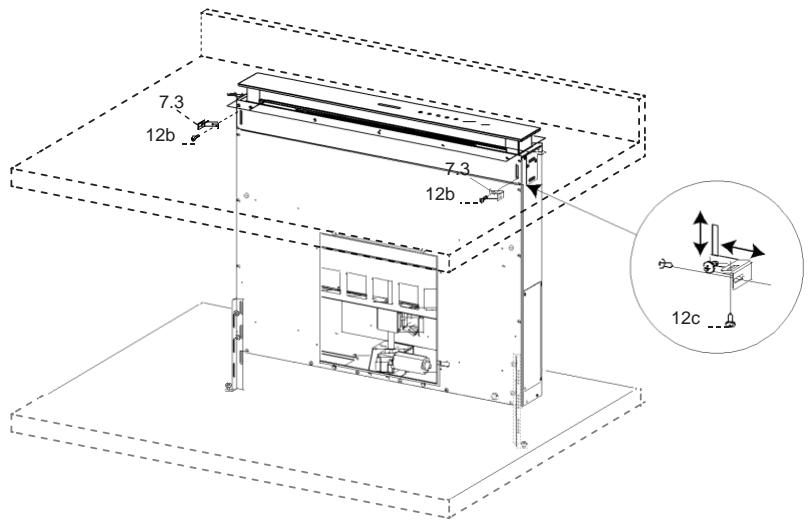

• Askiy1 7.3 Davlumbaz govdesine birlikte gelen vidalarla 12b vidarı sikmadan vidalayin.
• Birlakte gelen vidaları 12c askın alan dio tera f ile 7.3 vya dolabin yan tarafina vya pişirme yüzeyin in alt kismuna sabitleyin.

Vidalar1 12c ve 12b iyice sikstirin.

• Motor grubunun (1) one veya arkaya montajina mutfak dolabinin durumuna gore, kapagin dokru konuslandirilmasi da goz onüne alinarak karar verilmelidir.
• Ayni zamanda, hava Çıkış deligiin dolapta nerede konuslandirildigi da goz onünde bulundurularak, mobilyanin durumuna,gore hava Çıkışina 4 taraftan da izin verecek sekilde motor grubunu 90'ar derecelik aci ile dondürmek mumkündür (2).

1

2

• 2 Vidayi (A) sökerek motor grubunu destekten sökerek Çikarın.
• Davlumbaz góvdesinden gelen konektöru motor grubuna baglayin.
  Daha once sokmus oldugunuz vida ile motor grubunu tasiyiciya yerlesterin.
• Sonra, motor grubunu davlumbaz govdesine birlikte gelen vidaları, 12a ve 12b, kulanarak sekilde belirtildigi gibi seksin.

• Davlumbaz govdesinin alt sag kismindan cikan elektrik kablosunu Elektrik Grubu konektorlerine baglayin.
  Her kablo konektorunun elektrik grubunda denk gelen baglantisi vardir, bu yuzden baglantilari karistirmamak adina dikkatli olun.

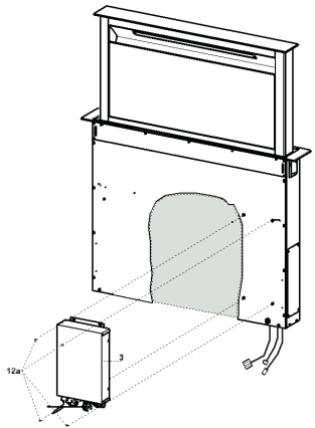

• Elektrik grubunu Davlumbaz govdesine birlikte gelen vidaları 12a kullanarak sabitleyin.

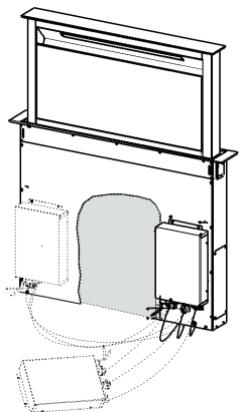

• Sekilde gosterilen sadece bir secenektir, ihtiyaç durumunda davlumbaz govdesinin sol tarafina monte edilebiliratta yapisal zorunluluk vya gonna bilik engeli oldugunda dolap icinde serbest birakilabilir.

Dikkat.: Elektrik kutusunu yere temas eder sekilde birakaruk urunu monte etmeyin.

ASPIRATÖRLÜ MODEL HAVA ÇIKİSİ

Aspiratorlu modelin montaji icin, davlumbaz, montorun sececegi 150 yada 120mm capinda sert veya esnek bir boru ile cikis kana-lina baglanmaldir.

• 0120 mm capinda boru ile baglanti icin, reduksiyon flanini (9) davlumbaz govdesi cikisina yerlestiriniz.
• Boruyu uygun kelepçelerle sikarak sabitleyiniz. Bu malzeme davlumbaz donanimyla birlikte verilmemistir.
• Varsa aktif karbonlu koku alma filtrelerini seksariniz.

FILTRELI SISTEMDE HAVA GIKIŞİ

• Flanşı, sabit veya esnekolean, 0120 veya 150~mm boruyla havaçkışdeliğine baglayın.
• 0120 mm capl boruya baglanti yapmak icin kucultme Flansini 9 Davlumbaz Govdesi Cikisina takin.
• Boruyu uygun boru kelepceleri ile sabitleyin. Gerekli malzeme donanimda mevcut degildir.
• Geridonusumlu hava cikisina yonlendirilmis Izgaray1 8, urunle birlikte gelen 2 12e (2,9 x 9,5) vidayla sabitleyin.
• Aktif Karbon Filtrelerinin varligrindan emin olun (Aktif Karbon Filtreleri bakim paragrafina bakin).

ELEKTRIK BAGLANTISI

• Davlumbazi, temas noktalarıarasinda 3mm aqiklikolan gift kutuplu bir anahtar uzerinden elektrik sebekesine baglayun.

• Davlumbazin hareketli govde-sini (Kullanim paragraphina bakiniz) sadece birkaç santim yükseltin.
• Hareketi bloklamak icin yükseltilmş olan hareketli govdeyi asagıogrulu bastirmak yeterlidir.

Dikkat: Cereveenin montaji adimi hariç, acilma veya kapanma esnasinda kayar kanadi asla bloklamayiniz.

• Camin koselereinden koruyucu kopugu cikarin.

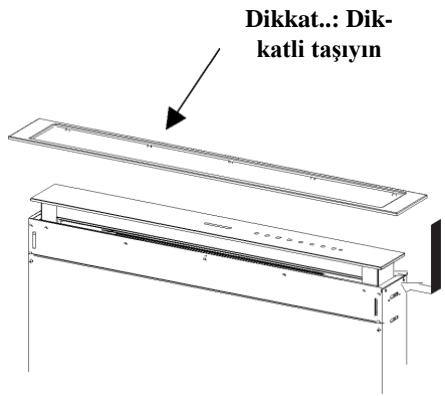

• On cereveeyi alin ve yukaridan asagigiogrui, iliklerin davlumbazdaki yuvalarinaogrui oturduugundan emin olarak kaydirin ve solaogrui kaydirin.

Dikkat.: Bütün ilikler yerlerine oturmun olmaldir.

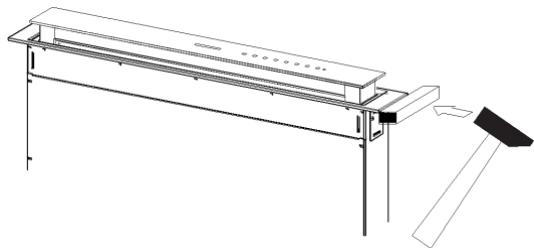

• On*cereveyi sagdan sola dokru bir alet (cekic) vasantiyla durana kadar ittirin. Hasar vermemek icin, on cereve ile cekic arasina birsey (tahta parças) koyabilirsiniz.
• Hareketli govdenin standart konumunu gormek icin Kullanim paragrafina bakin.

• Davlumbazın kanadın açınüz (Kullanım paragrafina bakınüz).

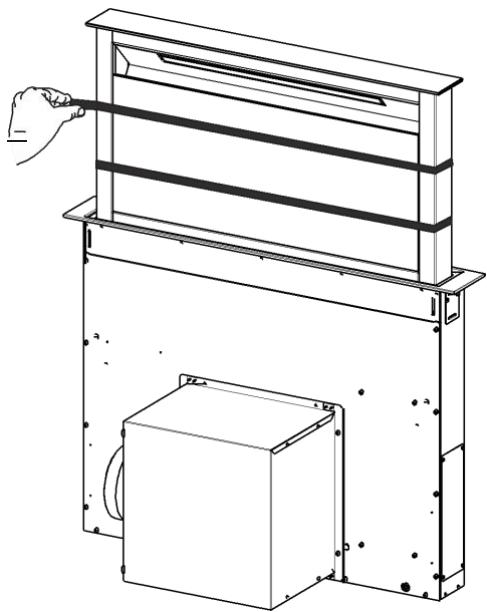

• Panoyu sadece tasinma esnasinda sabitlemek icin kullanlan 2 yapiskan seridi dokun.

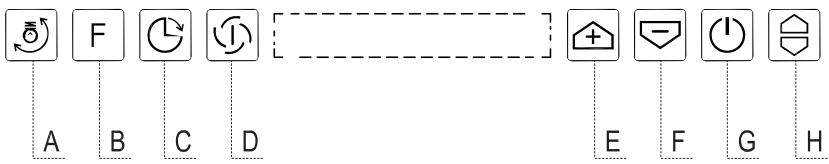

Kumanda Tablosu

Tuş	Fonksiyon	Led Tuşu
A	Tuş sadece kanat acıkken calişir.
	Kılısa Basis = İskları maxsimum)yogunlukta,açar/kapatır.
	2 Saniye Basis = Courtesy Light'1,açar/kapatır.
B	Kanat Açık veya Kapali Kılısa basis = Filtre doygünlu alarmini Sifirlar.	100 Çalıkma saati sonunda, Metal Filtrelerin doygünluğunu belirten Damla sembolü,görüntülenir. 200 Çalıkma saati sonnda, Aktif Karbonlu Filtrelerin doygünluğunu belirten C,görüntülenir.
	Kanat Açık veya Kapali 2 Saniye Basildı,günda = Motor kapalı, alarm ve filtreler calişmiyorken Alarmla Etkinleşirilen Aktif	2 Kere yanı,posten C sembolü = A.K. Filtre Alarmi Devrede 1 Kere yanı,posten C sembolü = A.K. Filtre
C	Kanat Açık. Kılısa basis = Delay fonksiyonunu herhangi bir Hzdaki Motor ve Aydinlatmani otomatik kapanması 30' gecikirmek üzere etkinleşirir/devre Dennisbrakı.Motoru	Saat sembolü,görüntülenir.
	Kanat kapalı, Motor + Işkılar= Kapali,açıkden calişir. 4 Saniye basis = Klavye Bloke Etmeyi,açar/kapatır.	Tüm Led tuşlar 2 kere yanı,posten. Kilitleme esnasinda ledler suralı olarak yanar.
D	Sadece Kanat Açıkken calişir. Kılısa Basis = Yoghun,hizinci etkinleşirir/devre Dennisbrakı. Bu hiz 10 dokalık zaman ayarlıdlr. Bittiginde/system eski,hizına	I sembolü,görüntülenir.
E	Sadece Kanat Açıkken calişir = calişma,hizinci artırir.	Açık segmanlari artırir.
F	Sadece kanat açıkken calişir = calişma,hizinci,dusırir.	Açık segmanlari azaltir.
G	Sadece Kanat Açıkken calişir. Kılısa Basis = Motoru,açar/kapatır	Led kapalı
	Kanat Açık veya Kapali Motor ve Işkılar kapalı ilen 2 Saniye basis = Uzaktan kumanda,yetkinleşirir/devre Dennisbrakı.	Led tuşu 2 kere yanı,pändügünde = Uzaktan kumanda etkin Led tuşu 1 kere yanı,pändügünde = Uzaktan kumanda devre Dennis
H	Kanat Açık = Kanadi kapatır + Işkılar ve Motor Kapali (*) Kanadi kapatır = Kanadi,açar + Işkılar ve Motor Açık. Dikkat: Herhangi bir sebeple kanat kismen,açık isec,tuşa
	(*) Kanadın kapanma fazinda,yaktaşı 6 saniye,sonra orta konumda kilitenecekbir. Kapanmayı tamamlamak,isin tuşa,yeniden basin ve tamamen kapanana kadar basılı

TELEKUMANDA (OPSİYONEL)

Bu cihaza bir telekumanda ile de komut verilebilir; bu kumanda 1,5 Voltluk cinko-karbonlu LR03-AAA tipi standart alkalin pillerle calisir (dahil degildir).

• Telekumanday1 is1 kaynakları yakınindo birakmayıniz.
• Pilleri cevreye atmayiniz, bunlara ayrilmis cop toplama kaplarina atiniz.

Uzaktan Kumanda Panosu

Dikkat.: Uzaktan kumandanin alicisi devre disidir, etkinlestirmek icin G fonksiyon tuşunun Kullanimi paragrafina bakin.

Φ	Motor	Kanat Kapali: Kanadi açar, motoru ilk Higgins ve ileiklari maksimum yoghunjukta açar.
		Kanat Açık: Kısa bas中国特色 Motoru Açar/Kapatır. 2 saniye bas中国特色 tutulduğunda: Kanat kapanir ve Motor + ileiklar = Kapali
-		Sadece Kanat Açık: Her bas中国特色 calisma Higgins azaltır.
+		Sadece Kanat Açık: Her bas中国特色 calisma Higgins artınr.
①	Yogun	Sadece Kanat Açık: Yogun islevini etkinleşirir
Φ	Gecikbirme	Sadece Kanat Açık: Gecikme (delay) islevini aktive eder.
	Işık	Sadece Kanat Açık: Kısa bas中国特色 ileiklari Açar/Kapatır. 2 saniye bas中国特色 tutulduğunda: Courtesy Light Açık / Kapali

Comfort Panellerin Temizliqi

• Üst kismindan Çekerek Comfort Paneliniinceton.
• Pimi açarak emniyet kablosunu Çıkarinüz.
• Paneli davlumbaz govdesinden ayirin.
• Comfort panelini kesinlikle bulasik makinesinde yikamayin.
• Dis tarafini nemli bir bez ve siv'i noitr deterjanla temizleyin.
• Iç tarafinì nõtr deterjan ve nemli bezle temizleyin; Islak bez veya sünger kullanmayin, su siki mayin, asindirici maddeler kul- lanmayin.
• Islem tamamlandiktan sonra, paneli ve pimi davlumbaz govdesine yeniden takin ve kapatin.

Yağlanmaya

karsi

metal

filtreler

Bulaşik makinesinde yicanabilirler, ekrana "damla" sembolünü getirdiginizde ya da yakassocik her 2 aylık kullanim sonrasinda veya özellikle)yogun kullanim durumunda daha siklikla yikanmaları gerekir.

Alarm sinyalinin sifirlanmasi

• Isiklari ve aspirator motorunu kapatin.
• B tuşuna basin (Kullanim paragrafina bakınüz).

Filtrelerin Temizlenmesi

• Kanadi açınüz (Kullanım paragrafina bakınüz).
• Comfort Panelinicekerek aciniz.
• Yaq onleyici Filtreleri, grubun arka bolumune匐 erik ve aynianda asaglya匐rcekerek teker sekirin.
• Kivrilmalarini engelleyerek filtrerleri yikayiniz ve tekrar takmadan once kurumaya birakin. (Filtrenin yüzeyinin renginde zaman icerisinde gozlenebilecek olandehyisimler, filtrenin etkinligini etkilemez.)
• Tutamagin dis görünür tarafa olduguna dikkat ederek filtreleri tekrar monte edin.
• Comfort Panelini tekarr kapatiniz.

Bulaşik makinese kasasi "C" sembolü gozuktugunde veya en az 4 ayda bir ya da fazla kullanillyorsa daha srik surede temizlenmelidir. Degisimden once maksimum 5 yíkama yapilmş olmalidir. Alarm sinyali, eger onceden etkinleşirilmşse, sadece Aspirasyon Motoru calistirildigi zaman calisir.

Alarmin etkinlestirilmesi

• Filtre edici suruumlup Davlumbazlarda, Filtrelerin dolma alarmi sinyali, kurulum aninda veya devaminda devreye alinir.
• Isiklari ve aspirator motorunu kapatin.

• B Tuşuna 2 saniye basir:

• 2 kere yanıpSONEN "C"sembolü - Aktif Karbonlu Filtre birikme ikazı DEVREDE

• 1 kere yanip sönen "C" sembolü - Aktif Karbonlu Filtre birikme ikazı DEVRE DIŞİ.

AKTIF KARBON KOKU ONLEYICI FILTRENIN DEGIŞTİRLMESİ

Alarm sinyalinin sifirlanmasi

• Isiklari ve aspirator motorunu kapatin.
• B tusuna basin (Kullanim paragrafina bakiniz).

Filtrenin Değistirilmesi

• Comfort panelini Çikarın.
• Yag onleyici metalik filtrleri,Qikanin.
• Yag onleyici metalik filtreyi durdurupçıkarin, doymus alan Aktif Karbonlu koku onleyici filtreyi temizleyin.
• Aktif Karbonlu koku önleyici filtreyi duran temiz metal yaq filtreleri asarak yeniden monte edin.
• Yag onleyici metalik filtrleri yerine takin.
• Comfort panelini tekarr kapatiniz.

Aydinlatma

Dikkat: Bu cihazda EN 60825-1: 1994 + A1:2002 + A2:2001 normuna uygun olarak 1M sinifi beyaz LED lamba kullanilmustir;

@439nm'de yayilan azami optik guc: 7 W . Optik aygtlarla (durbun, buyutec....) doitan bakmayin.

• Değistirmek icin Teknik Servisle baglanti kurun. ("Edinmek icin teknik servisle baglanti kurun").
