Tuotetyyppi	Sisäänrakennettava liesituuletin, imu- tai suodatusversio
Merkki	Franke
Malli	DOWNDRAFT FDW 908 IB XS B
Leveys	90 cm (arvio)
Sisäänrakennussyvyys	106 mm (asennus alhaalta) tai 113 mm (asennus ylhäältä)
Paino	Noin 15 kg (arvio)
Sähkönsyöttö	220-240 V ~ 50/60 Hz (tarkista tyyppikilpi)
Yhteensopivan keittotason enimmäisteho	12,4 kW (maakaasu, 5 poltinta)
Ilmanpoistoputken halkaisija	120 mm tai 150 mm
Valaistus	Valkoinen LED (luokka 1M standardin EN 60825-1 mukaan)
Ohjaimet	Kosketuselektroniset LED-näytöllä, lisävarusteena kaukosäädin
Nopeudet	Moninopeuksinen + tehostustoiminto (10 minuuttia)
Viivetoiminto	Automaattinen sammutus 30 minuutin viiveellä
Rasvasuodattimet (metalli)	Astianpesukoneessa pestävät, kyllästymishälytys 100 tunnin jälkeen
Aktiivihiilisuodatin (suodatusversio)	Vaihdettava, kyllästymishälytys 200 tunnin jälkeen (aktivoitavissa)
Huolto	Puhdistus kostealla liinalla ja neutraalilla pesuaineella
Turvallisuus	Automaattinen sammutus ylikuumenemisen varalta, näppäinlukko mahdollinen
Asennus	Sisäänrakennettu työtasoon, kiinnitys mukana tulevilla kiinnikkeillä
Mukana tulevat lisävarusteet	Kiinnityslevyt, ruuvit, käyttöohje, etukehys
Sertifioinnit	CE-sähköstandardien mukainen

Usein kysytyt kysymykset - DOWNDRAFT FDW 908 IB XS B FRANKE

Kuinka asentaa liesituuletin DOWNDRAFT FDW 908 IB XS B?

Asennukseen kuuluu tukitason poraus, liesituulettimen rungon asennus joko alhaalta tai ylhäältä, moottoriryhmän kiinnitys ja sähköliitäntä. Noudata tarkasti asennusjärjestystä ohjekirjassa. Varmista, että turvaetäisyydet ja ilmanvaihtomääräykset täyttyvät.

Voinko käyttää liesituuletinta suodatusversiona?

Kyllä, liesituuletinta voidaan käyttää suodatusversiona sisäisellä kierrätyksellä. Asenna aktiivihiilisuodattimet ja aseta ilmanpoiston säleikkö paikalleen. Aktivoi myös hiilisuodattimien kyllästymishälytys painikkeella B.

Kuinka puhdistaa metallisuodattimet?

Rasvasuodattimet (metalli) voidaan pestä astianpesukoneessa. Irrota ne työntämällä taaksepäin ja vetämällä alaspäin. Pese ne taivuttamatta ja anna kuivua ennen uudelleen asennusta. Kyllästymishälytys (pisarasymboli) syttyy 100 käyttötunnin jälkeen.

Kuinka nollata suodattimien kyllästymishälytys?

Sammuta valaistus ja moottori. Paina hetkellisesti painiketta B (Reset). Metallisuodattimien hälytys nollautuu. Hiilisuodattimien kohdalla pidä painiketta B painettuna 2 sekuntia hälytyksen aktivoimiseksi/deaktivoimiseksi.

Mitä tehdä, jos liesituuletin ei käynnisty?

Tarkista sähkönsyöttö (kaksinapainen kytkin, sulake). Varmista, että luukku on auki tietyissä toiminnoissa. Jos ongelma jatkuu, ota yhteyttä Franken huoltopalveluun.

Kuinka käyttää kaukosäädintä?

Kaukosäädin on lisävaruste. Aktivoi vastaanotin pitämällä painiketta G painettuna 2 sekuntia (moottori ja valaistus pois päältä). Käytä painikkeita luukun avaamiseen/sulkemiseen, nopeuden, valaistuksen ja tehostotoiminnon ohjaukseen. Vaihda paristot (LR03-AAA) tarvittaessa.

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Kaasuliesi: vähimmäisetäisyys työtasosta on vähintään 3-5 cm. Noudata keittotason valmistajan ilmoittamaa etäisyyttä. Epäselvässä tapauksessa käytä suurempaa arvoa.

Kuinka vaihtaa LED-lamppu?

LED-valaistus on integroitu, ja sen saa vaihtaa vain huoltopalvelu. Älä yritä purkaa sitä itse. Ota yhteyttä Frankeen vaihtoa varten.

Voinko käyttää liesituuletinta kaasulaitteiden kanssa?

Kyllä, mutta huoneen on oltava asianmukaisesti tuuletettu. Suurin alipaine ei saa ylittää 0,04 mbar. Älä liitä liesituuletinta palamissavukanaviin. Noudata voimassa olevia määräyksiä.

Kuinka huoltaa Comfort-paneeli?

Avaa paneeli vetämällä sitä ylöspäin. Puhdista se kostealla liinalla ja neutraalilla pesuaineella. Älä pese sitä astianpesukoneessa. Kuivaa se huolellisesti ennen paikalleen asettamista.

KÄYTTÖOHJE DOWNDRAFT FDW 908 IB XS B FRANKE

Käyttö- ja asennusohje

Liesituuletin

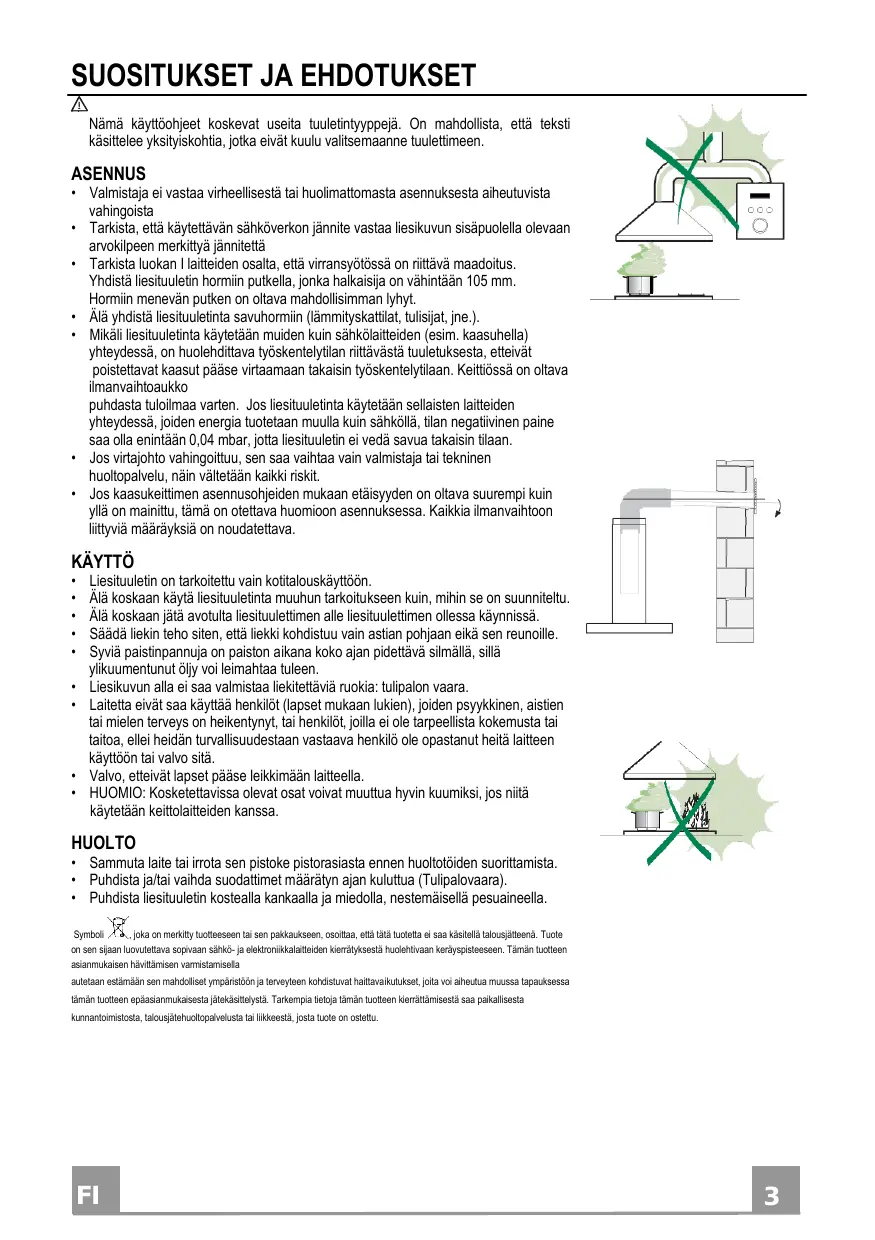

Nämä käyttöohjeet koskevat useita tuuletintyyppejä. On mahdollista, että teksti käsittelee yksityiskohtia, jotka eivät kuulu valitsemaanne tuulettimeen.

ASENNUS

• Valmistaja ei vastaa virheellisestä tai huolimattomasta asennuksesta aiheutuvista vahingoista. Tarkista, että käytettävän sähköverkon jännite vastaa liesikuvun sisäpuolella olevaan arvokilpeen merkittyä jännitettä. Tarkista luokan I laitteiden osalta, että virransyöttö on riittävä maadoitus. Yhdistä liesituuletin hormin putkella, jonka halkaisija on vähintään 105 mm. Hormin menevän putken on oltava mahdollisimman lyhyt.
• Älä yhdistä liesituuletinta savuhormiin (lämmityskattilat, tulisijat, jne.).
• Mikäli liesituuletinta käytetään muiden kuin sähkölaitteiden (esim. kaasulieden) yhteydessä, on huolehdittava työskentelytilan riittävästä tuuletuksesta, etteivät poistettavat kaasut pääse virtaamaan takaisin työskentelytilaan. Keittiössä on oltava ilmanvaihtoaukko

puhdasta tuloilmaa varten. Jos liesituuletinta käytetään sellaisten laitteiden yhteydessä, joiden energia tuotetaan muulla kuin sähköllä, tilan negatiivinen paine saa olla enintään 0,04 mbar, jotta liesituuletin ei vedä savua takaisin tilaan.

• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai tekninen huoltopalvelu, näin vältetään kaikki riskit.
• Jos kaasukeittimen asennusohjeiden mukaan etäisyyden on oltava suurempi kuin yllä on mainittu, tämä on otettava huomioon asennuksessa. Kaikkia ilmanvaihtoon liittyviä määräyksiä on noudatettava.

KÄYTTÖ

• Liesituuletin on tarkoitettu vain kotitalouskäyttöön.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin, mihin se on suunniteltu.
• Älä koskaan jätä avotulta liesituulettimen alle liesituulettimen ollessa käynnissä. Säädä liekin teho siten, että liekki kohdistuu vain astian pohjaan eikä sen reunoille.
• Syviä paistinpannuja on paiston aikana koko ajan pidettävä silmällä, sillä ylikuumentunut öljy voi leimahtaa tuleen.
• Liesikuvun alla ei saa valmistaa liekitettäviä ruokia: tulipalon vaara. Laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden psyykkinen, aistien tai mielen terveys on heikentynyt, tai henkilöt, joilla ei ole tarpeellista kokemusta tai taitoa, ellei heidän turvallisuudestaan vastaava henkilö ole opastanut heitä laitteen käyttöön tai valvo sitä.
• Valvo, etteivät lapset pääse leikkimään laitteella. HUOMIO: Kosketettavissa olevat osat voivat muuttua hyvin kuumiksi, jos niitä käytetään keittolaitteiden kanssa.

HUOLTO

• Samuta laite tai irrota sen pistoke pistorasiasta ennen huoltotöiden suorittamista.
• Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (Tulipalovaara).
• Puhdista liesituuletin kostealla kankaalla ja miedolla, nestemäisellä pesuaineella.

Symboli, joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätykseen tarkoitettuun keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella

autetaan ehkäisemään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätteenkäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta

kunnantoimistosta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu.

Osat

Viite	Lkm	Tuotteen osat
1	1	Liesituulettimen runko, jossa: Kytkimet, valo, suodattimet
2	1	Moottoryhmä
3	1	Sähköryhmä
4	1	Etuosan kehys
Viite	Lkm	Asennusosat
7.1	2	Takaseinän kiinnystuki
7.2	2	Tason kiinnystuki
7.3	2	Sivutuki
12a	16	Ruuvit 3,5 x 9,5
12b	6	Ruuvit M4 x 8
12c	6	Ruuvit 4 x 15
		Lkm Asiakirjat
		1 Käytöohjeet

Tätä laitetta voidaan käyttää kaasulieden kanssa, jolla on seuraavat ominaisuudet:

• Enimmäisteho 12.4kW
• 5 poltinta kuten oheisessa kuvassa

1,9 kW

1,9 kW

Tämä liesituuletin on valmisteltu asennettavaksi keittiön kalusteen sisään:

• Imuversio: Poisto ulos.
• Suodatusversio: Sisäinen kierto.

Asennustoimenpiteet

• Tason poraaminen ja liesituulettimen kokoaminen
• Liitännät, toiminnan tarkistus
• Pakkausten hävittäminen

Tukitason poraaminen

Varoitus

Kun tukitaso on porattu, liesituuletin voidaan asentaa kahdella tavoin:

• Työntämällä liesituuletin alhaalta (X = 106mm)
• Työntämällä liesituuletin ylhäältä (X = 113mm)

TÄRKEÄÄ

Minimietäisyys keittotasoa varten tehdyn aukon ja imulaitteen aukon välillä on ainakin 3-5 cm tason valmistusmateriaalin kestävyydestä riippuen.

• Liesituuletin on suunniteltu moottoriryhmän eteen asentamista varten.

• Jos keittiokalusteen varustelu on erilainen ja moottoriryhmä täytyy asentaa taakse, liesituulettimen taakse kiinnitetty tulppa täytyy poistaa ja laittaa eteen.

Sijoita uudelleen myös johto ja vedonpoistin moottorin liitäntää varten, käytä toista molemmilla puolilla olevista urista (A).

Ennen toimenpiteiden jatkamista moottoriryhmä täytyy kiinnittää liesituulettimen runkoon (ks. kappale Moottoriryhmän kiinnittäminen).

Työnnä liesituulettimen runko valmiiksi porattuun tukitasoon alhaalta. - Nosta liesituulettimen runkoa tuen avulla, kunnes etupaneeli tulee ulos tasosta.

• Työnnä tuet 7.2 niiden aukkoihin kuten kuvassa ja kiinnitä ne toimitetuilla ruuveilla 12a. Kohdista liesituulettimen runko tason aukon kohdalle.

Kiinnitä liesituulettimen runko tasoon kahdella mukana toimitetulla ruuvilla 12c ja poista tuet.

Varoitus:

Jos ruuveja 12c ei voi asentaa tason materiaalin vuoksi, käytä pientä määrää silikonia tukien 7.2 kiinnittämiseksi tasoon ja anna silikonin kuivua hyvin ennen asennuksen jatkamista.

• Työnnä tuet 7.2 niiden aukkoihin kuten kuvassa ja kiinnitä ne toimitetuilla ruuveilla 12a.

• Liesituuletin on suunniteltu moottoriryhmän eteen asentamista varten.

• Jos keittiokalusteen varustelu on erilainen ja moottoriryhmä täytyy asentaa taakse, liesituulettimen taakse kiinnitetty tulppa täytyy poistaa ja laittaa eteen. Sijoita uudelleen myös johto ja vedonpoistin moottorin liitäntää varten, käytä toista molemmilla puolilla olevista aukoista (A).
• Työnnä liesituulettimen runko valmiiksi porattuun tasoon.
• Kohdista liesituulettimen runko tason aukon kohdalle. Kiinnitä liesituulettimen runko kahdella mukana toimitetulla ruuvilla 12c.

Varoitus:

Jos ruuveja 12c ei voi asentaa tason materiaalin vuoksi, käytä pientä määrää silikonia tukien 7.2 kiinnittämiseksi tasoon ja anna silikonin kuivua hyvin ennen asennuksen jatkamista.

• Kiinnitä tuet 7.1 liesituulettimen rungon eteen toimitetuilla ruuveilla 12a.
• Ennen tukien lopullista kiristämistä tee säädöt, jotka sallivat tukien asettumisen tason alareunaan välttäen ylätukien 7.2 vääntymisen, katso kuvaa.

• Säädä liesituulettimen runko pystysuoraan vesivaa'an avulla ja kiinnitä se alatasoon kahdella mukana toimitetulla ruuvilla 12c.

Kiristä ruuvit 12a.

• Kiinnitä tuet 7.3 liesituulettimen runkoon mukana toimitetuilla ruuveilla 12b, mutta älä kiristä ruuveja tiukalle.
• Ruuvaa ruuvit 12c tukien 7.3 toiselle puolelle kalusteen seiniin tai tason alaosaan.

Kiristä ruuvit 12c ja 12b.

• Moottoriryhmän (1) asentaminen eteen tai taakse päätetään keittiökalusteen mukaan. Tarkista, että tulppa on oikealla paikalla.
• Moottoriryhmää voidaan kääntää 90° kerrallaan ilmanpoistoaukon sijainnin mukaan, jotta ilma voidaan poistaa kaikilta neljältä kalusteen sivuja vastaavalta sivulta (2).

• Irrota moottoriryhmä tukevasti avaamalla kaksi ruuvia (A). Liitä liesituulettimen rungon liitin moottoriryhmän liittimeen.
• Asenna moottoriryhmä takaisin tukeen kahdella aiemmin irrottamallasi ruuvilla.

• Ruuvaa moottoriryhmä sitten kiinni liesituulettimen runkoon ruuveilla 12a ja 12b kuvan osoittamalla tavalla.

• Liitä sähköjohdot, jotka tulevat ulos liesituulettimen rungon oikealta puolelta alhaalta, sähköryhmän liittimiin. Jokaisella johtojen liittimellä on vastaava osa sähköryhmässä. Varo siis virhettä liitännöissä.

• Kiinnitä sähköryhmä liesituulettimen runkoon ruuveilla 12a.
• Kuvassa näkyvä asento on vain viitteellinen. Kiinnittäminen voidaan tehdä myös liesituulettimen rungon vasemmalle puolelle tai ryhmä voidaan jättää paikalleen kalusteen alaosaan, jos siinä ei ole rakenteellisia tai turvallisuutta koskevia esteitä.

Varoitus: Älä asenna tuotetta niin, että sähkökotelo jää kosketuksiin lattian kanssa.

IMUVERSION ILMAN ULOSTULO

Imuversio asennetaan liittämällä liesituuletin ilman ulostuloon joustavalla tai jäykällä putkella, jonka halkaisija on 150 tai 120 mm, asentajan valinnan mukaan.

• Halkaisijaltaan 120 mm putken liittämistä varten laippa 9 on asetettava liesituulettimen rungon ulostuloon.
• Kiinnitä putki sopivilla puristimilla (eivät sisälly toimitukseen).
• Poista mahdolliset aktiivihiilisuodattimet.

SUODATUSVERSION ILMAN ULOSTULO

• Liitä laippa ilman ulostuloaukkoon joustavalla tai jäykällä putkella, jonka halkaisija on 120 tai 150 mm.
• Halkaisijaltaan 120 mm putken liittämistä varten kavennuslaippa 9 on asetettava liesituulettimen rungon ulostuloaukkoon.
• Kiinnitä putki sopivilla kiinnittimillä. Materiaali ei kuulu toimitukseen.
• Kiinnitä suuntausritilä 8 ulostuloon kahdella mukana toimitetulla ruuvilla 12e (2,9 x 9,5).
• Varmista, että aktiivihiilihajusuodattimet ovat paikoillaan (ks. kappale Aktiivihiilisuodattimien huolto).

SÄHKÖLIITÄNTÄ

• Liitä liesituuletin sähköverkkoon asentamalla kaksinapainen kytkin, jonka koskettimien väli on vähintään 3 mm.

• Nosta liesituulettimen liikkuvaa osaa (ks. kappale Käyttö) vain muutaman sentin verran.
• Liikkeen pysäyttämiseksi riittää, että painat ylösnousevaa liikkuvaa osaa alas.

Varoitus: Älä koskaan pysäytä liukuvaa paneelia avautumis- tai sulkeutumisvaiheessa muulloin kuin kehyksen asentamisen aikana.

• Poista sienisuojukset lasin kulmista.
• Ota etukehys ja työnnä se ylhäältä alas varmistaen, että kielekkeet tulevat liesituulettimen aukkoihin, ja liu'uta sitä vasemmalle. Varoitus: Kaikkien kielekkeiden täytyy olla paikallaan.
• Taputa etukehystä oikealta vasemmalle työkalulla (vasara), kunnes se on paikallaan. Vasaran ja etukehyksen välissä voidaan käyttää sopivan kokoista puupalaa tai vastaavaa esinettä kehyksen vahingoittumisen välttämiseksi.
• Vie liikkuva osa vakioasentoon. Katso ohjeet kappaleesta Käyttö.

• Avaa liesituulettimen paneeli (ks. kappale Käyttö).
• Poista kaksi liimanauhaa, jotka pitävät paneelia paikallaan kuljetuksen aikana.

Käyttöpaneeli

Painike	Toiminto	Merkkivalo
A	Painike toimii vain, kun paneeli on auki.
	Lyhyt painallus = Sytyttä/ sommuttaa valot suurimmalla kirkkaudella.
	Kahden sekunnin painallus = Sytyttä/ sommuttaa pikkuvalon.
B	Paneeli auki tai kiinni Lyhyt painallus = Suodattimien hälytyksen ollessa toiminnassa kuittaa hälytyksen.	100 käytötunnin jälleen nakyvin imlestyväpisarasymboli osoittaa, etta metallisetrasvasuodattimet tätyyy pestä. 200 käytötunnin jälleen nakyvin imlestyvä kirjain C osoittaa, ettaaktivihiilisuodattimet on vaihettava.
	Paneeli auki/kiinni. Kahden sekunnin painallus = Ottaa käytöän / poistaa käytösta aktivihiilisuodattimen hälytyksen, kun moottori on smmu-tetu eikä suodattimien hälytys ole käynnistynet.	Symboli C vilahtaa kahdesti = Aktivihiili-suodattimien hälytys aktivoituSymboli C vilahtaa kerran = Aktivihiili-suodattimien hälytys deaktivoitu
C	Paneeli auki. Lyhyt painallus = Ottaa käytöän / poistaa käytösta ajustuksen, moottorin/valaisutksen autom. sammutus 30 min. kuluttua mista tahansanaopeudesta. Poistetaan painamalla samaa painiketta,smamuttamalla moottori tai sulkemalla paneeli.	Näytössä nakyyy kellosymboli.
	Toimii paneelin ollessa kiinni tai auki, kun moottori ja valot oat pois päälä. Neljan sekunnin painallus = Ottaa käytöän / poistaa käytösta painikelukituksen.	Kaiki merkkivalopainikkeet vilahtavat kahdesti. Lukituksen aikana merkkivalopainikkeet sytyvätjarjestyksessä.
D	Toimii vain, kun paneeli on auki. Lyhyt painallus = Ottaa käytöän / poistaa käytösta tehonopeuden. Nopeus on ajastettu 10 minutiki, minkä jälleen palaa aiemmin asetettuun nopeuteen. Poistetaan toiminnasta painamalla samaa painiketta,smamuttamalla moottori tai sulkemalla paneeli.	Näytössä nakyyy symboli I.
E	Toimii vain, kun paneeli on auki = nocaa käytönopeutta.	Palavien segmenttien märä kasvaa.
F	Toimii vain, kun paneeli on auki = laskee käytönopeutta.	Palavien segmenttien märä vähenee.
G	Toimii vain, kun paneeli on auki. Lyhyt painallus = Käynnistää tai sammuttaa moottorin	Merkkivalot sammuvat
	Paneeli auki tai kiinni. Kahden sekunnin painallus moottori ja valot pois päälä = Ottaa käytöän / poistaa käytösta kaukosäätinen.	Merkkivalot vilahtavat kahdesti = Kaukosään dikesäMerkkivalot vilahtavat kerran = Kaukosään pois käytöstä
H	Paneeli auki = Sulkee paneelin ja sammuttaa valon ja moottorin.(*) Paneeli kiinni = Avaa paneelin, sytytävalot ja käynistää moottorin. Varoitus: Jos paneeli jostain syytä on raollaan, voit päättä avaus- tai sulkemliikkeen painamalla painiketta.
	(*) Paneelin sulkeutessa se pysähtyy keskiasentoon noin kuunden sekunnin kuluttua. Voit päättäalkumeliikkeen painamalla painiketta uudelleen, kunnes paneeli on kokonaan kiinni.

KAUKOSÄÄDIN (LISÄVARUSTE)

Laitetta voidaan ohjata kaukosäätimellä, jossa käytetään 1,5 voltin alkalisia sinkki-hiiliparistoja tyyppiä standardi LR03-AAA (ei kuulu toimitukseen).

• Älä säilytä kaukosäädintä lämmönlähteiden läheisyydessä.
• Käytetyt paristot on hävitettävä asianmukaisella tavalla.

Käyttöpaneeli - Kaukosäädin

Varoitus: Kaukosäätimen vastaanotin on toimitettaessa pois käytöstä. Aktivoi se kappaleen Käyttö painikkeen G toiminnan mukaisesti.

	Mooitori	Paneleri kiinni: Avaa paneelin, käynnistää moottorin ensimmäisellä nopeudella ja valot suurimmalla teholla.
		Paneleri auki: Lyhyt painallus: Moottori käynnissä/sammutettu Kun painiketta painetaan kahden sekunnin ajan: Sulkee paneelin ja
-		Vain, kun paneeli on auki: Laskee käytöneputta jokaisella painalluksella.
+		Vain, kun paneeli on auki: Nostaa käytöneputta jokaisella painalluksella.
①	Teho	Vain, kun paneeli on auki: Aktivi tehonopeuden
	Ajastus	Vain, kun paneeli on auki: Aktivi ajastustoiminon
	Valo	Vain, kun paneeli on auki: Lyhyt painallus: Valot pääällä / pois pääälä Kun painiketta painetaan kahden sekunnin ajan: Pikkuvalo pääällä / pois

Suojapaneelien puhdistaminen

• Avaa suojapaneeli vetämällä sen yläosasta.
• Irrota turvavaijeri avaamalla haka.
• Irrota paneeli liesituulettimen rungosta.
• Suojapaneelia ei saa pestä astianpesukoneessa.
• Puhdista se ulkopuolelta kostealla liinalla ja neutraalilla pesunesteellä.
• Puhdista se myös sisäpuolelta kostealla liinalla ja neutraalilla pesuaineella, älä käytä märkiä liinoja tai sieniä äläkä vesisuihkua. Älä käytä hankaavia aineita.
• Kun huoltotoimenpiteet on tehty, aseta paneeli paikalleen, kiinnitä haka runkoon ja sulje paneeli.

Metalliset rasvasuodattimet

Suodattimet voidaan pestä astianpesukoneessa. Ne on puhdistettava aina, kun pisarasymboli syttyy, tai vähintään kahden kuukauden välein tai useammin, jos niitä käytetään paljon.

Hälytyksen kuittaus

• Sammuta valo ja imumoottori.
• Paina painiketta B (ks. kappaleessa Käyttö oleva kuva).

Suodattimien puhdistus

• Avaa paneeli (ks. kappale Käyttö).
• Avaa suojapaneli vetämällä sitä.
• Poista suodattimet yksi kerrallaan työntämällä niitä ryhmän takaosaan päin ja vetämällä samalla alas.
• Pese suodattimet, mutta varo, ettet taita niitä. Anna niiden kuivua ennen kuin laitat ne takaisin paikoilleen. (Mahdollinen suodattimen pinnan värin muuttuminen ajan myötä ei vaikuta sen toimintatehoon.)
• Asenna ne paikoilleen niin että kahva on näkyvissä ulkopuolella.
• Sulje suojapaneeli.

Suodattimen voi pestä astianpesukoneessa. Se on pestävä, kun painikkeen C merkkivalo syttyy, tai vähintään neljän kuukauden välein tai useammin, jos sitä käytetään paljon. Toiminta taataan enintään viiden puhdistuksen jälkeen ennen vaihtoa. Hälytys tapahtuu vain imumoottorin ollessa toiminnassa, jos hälytys on aktivoitu.

Hälytyksen aktivoiminen

• Liesituulettimien suodatinversiossa suodattimien täyttymisen hälytys täytyy aktivoida asennusvaiheessa tai myöhemmin.
• Sammuta valo ja imumoottori.
• Paina painiketta B kahden sekunnin ajan:
• Symboli C vilkahtaa kahdesti - Aktiivihiilisuodattimen hälytys on AKTIVOITU.
• Symboli C vilkahtaa kahdesti - Aktiivihiilisuodattimen hälytys on DEAKTIVOITU.

AKTIIVIHIILISUODATTIMEN VAIHTAMINEN

Hälytyksen kuittaus

• Sammuta valo ja imumoottori.
• Paina painiketta B (ks. kappaleessa Käyttö oleva kuva).

Suodattimen vaihtaminen

• Irrota suojapaneli.
• Poista metalliset rasvasuodattimet.
• Poista rasvasuodattimesta metallisuodattimien pidike ja puhdista täyttynyt aktiivihiilihajusuodatin.
• Asenna puhdistettu aktiivihiilihajusuodatin paikalleen ja kiinnitä se rasvasuodattimeen metallisuodattimien pidikkeellä.
• Asenna metalliset rasvasuodattimet takaisin paikoilleen.
• Aseta suojapaneli takaisin paikalleen.

Valaistus

Varoitus: Laitteessa on valkoinen LED-valo, jonka luokitus on 1M standardien EN 60825-1:1994 + A1:2002 + A2:2001 mukaisesti. Valon optinen teho on 439nm: 7 µW. Älä katso suoraan valoon optisten laitteiden (kiikarit, suurennuslasit jne.) läpi.

• Jos lamppu on tarpeen vaihtaa, ota yhteyttä tekniseen tukeen. (Ota yhteyttä tekniseen tukeen oston yhteydessä.)
