MODE D'EMPLOI DOWNDRAFT FDW 908 IB XS B FRANKE

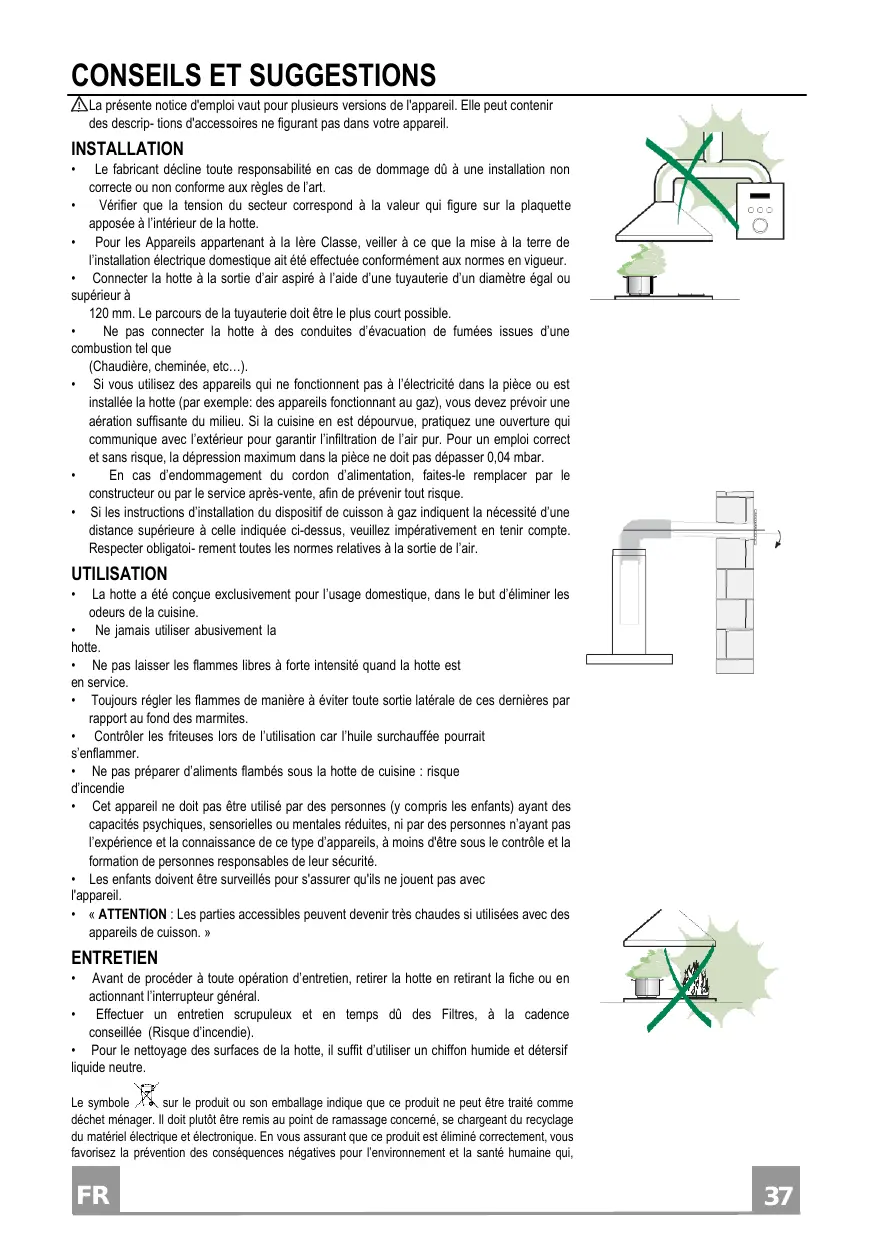

Mode d’emploi et installation

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descrip- tions d'accessoires ne figurant pas dans votre appareil. INSTALLATION

Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art. Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l’intérieur de la hotte.

• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l’installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible. Ne pas connecter la hotte à des conduites d’évacuation de fumées issues d’une combustion tel que (Chaudière, cheminée, etc…).
• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l’extérieur pour garantir l’infiltration de l’air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar. En cas d’endommagement du cordon d’alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.
• Si les instructions d’installation du dispositif de cuisson à gaz indiquent la nécessité d’une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Respecter obligatoi- rement toutes les normes relatives à la sortie de l’air. UTILISATION

La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la cuisine.

• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflammer.
• Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils de cuisson. » ENTRETIEN

Avant de procéder à toute opération d’entretien, retirer la hotte en retirant la fiche ou en actionnant l’interrupteur général.

• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d’incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et détersif liquide neutre. Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui,

sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votrerégion, votreserviced’éliminationdesdéchetsménagersoulemagasinoùvousavezachetéleproduit.

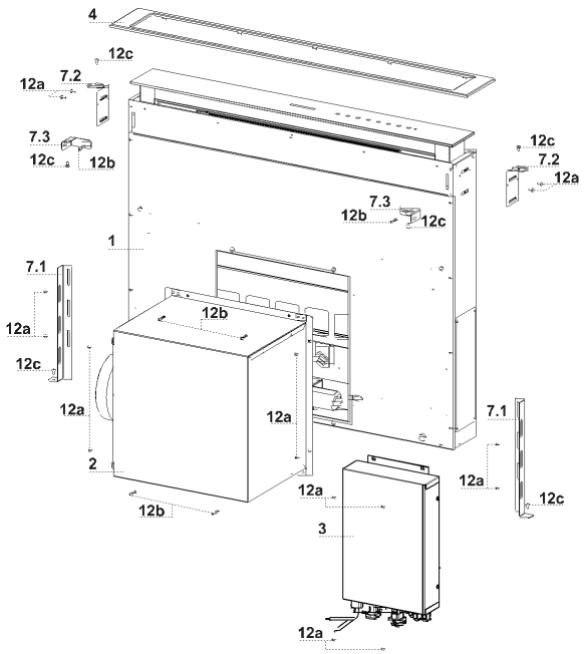

Composants du produit Corps de hotte équipé de : commandes, éclairage, filtres Groupe moteur Groupe électrique Cadre frontal Composants d’installation Bride de fixation au fond Bride de fixation au plan Bride latérale Vis 3,5 x 9,5 Vis M4 x 8 Vis 4 x 15 Documentation Manuel d’instructions

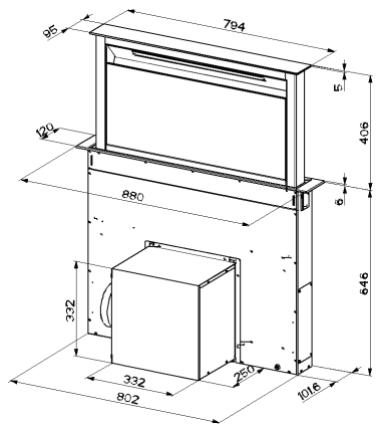

Encombrement Cet appareil peut être utilisé en conjonction avec un gaz plat ayant les caractéristiques suivantes:

• Puissance maximale 12,4 kW

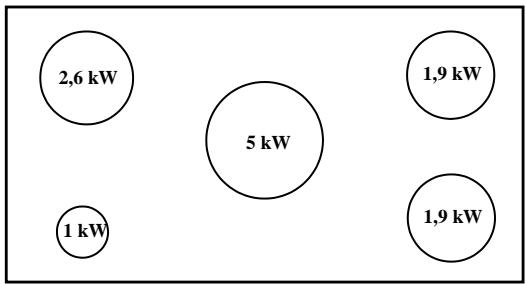

• 5 brûleurs disposés comme dans la figure suivante 5 kW 1 kW

INSTALLATION Cette hotte est prévue pour être installée à l’intérieur du meuble de cuisine en :

• Version aspirante : évacuation à l’extérieur.

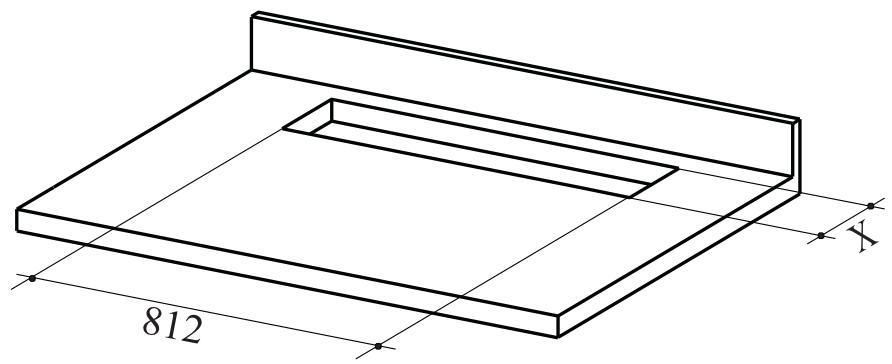

• Version filtrante : recirculation intérieure. Séquence des opérations d’installation

Perçage du plan de support et montage de la hotte Connexions Contrôle fonctionnel Élimination des emballages Perçage du plan de support Attention Après avoir percé le plan de support, le corps de hotte pourra être installé de deux manières :

• Enfiler le corps de hotte en passant par le bas ( X = 106 mm ).
• Enfiler le corps de hotte en passant par le haut ( X = 113 mm ). Important La distance minimale entre l'ouverture de la plaque de cuisson et l'autre pour le capot doit être d'au moins 3-5 cm par rapport à la résistance du matériau utilisé pour le plan de travail.

Introduction du corps de hotte dans le plan en passant par le bas

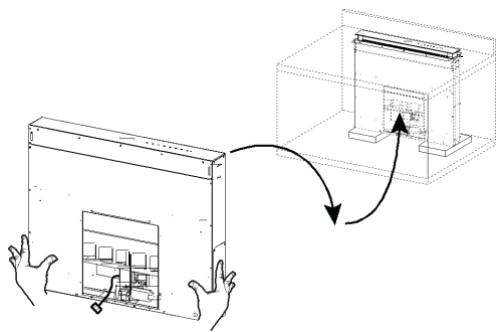

• D’origine, la hotte est prévue pour le montage frontal du groupe moteur.

• Si la prédisposition du meuble de cuisine est différente et le groupe moteur doit être monté sur la partie arrière, démonter le bouchon déjà fixé sur le dos du corps de hotte et le remonter frontalement. Remettre aussi en place le câble avec le passe-câble pour la connexion du moteur en utilisant le trou prévu de chaque côté (A). Avant de continuer, fixer le groupe moteur au corps de hotte. (Voir paragraphe Fixation du groupe moteur).

• Enfiler le corps de hotte en passant sous le plan de support précédemment percé.
• À l’aide d’un support, soulever le corps de hotte jusqu’à ce que l’élément frontal sorte du plan.

• Enfiler les brides 7.2, comme indiqué dans la figure, dans les trous prévus et les fixer avec les vis 12a fournies.
• Centrer le corps de hotte par rapport au trou du plan de cuisson.

• À l’aide de 2 vis 12c fournies, fixer le corps de hotte au plan et retirer les supports. Attention : Si le matériel du plan de cuisson ne permet pas de serrer les vis 12c, utiliser une petite quantité de silicone pour coller les brides 7.2 au plan et bien laisser sécher avant de continuer l’installation.

Introduction du corps de hotte dans le plan en passant par le haut

• Enfiler les brides 7.2, comme indiqué dans la figure, dans les trous prévus et les fixer avec les vis 12a fournies.

• D’origine, la hotte est prévue pour le montage frontal du groupe moteur.

• Si la prédisposition du meuble de cuisine est différente et le groupe moteur doit être monté sur la partie arrière, démonter le bouchon déjà fixé sur le dos du corps de hotte et le remonter frontalement. Remettre aussi en place le câble avec le passe-câble pour la connexion du moteur, en passant par le trou prévu de chaque côté (A).

• Enfiler le corps de hotte dans le plan de support précédemment percé.
• Centrer le corps de hotte par rapport au trou du plan de cuisson.
• Fixer le corps de hotte avec 2 vis 12c fournies. Attention : Si le matériel du plan de cuisson ne permet pas de serrer les vis 12c, utiliser une petite quantité de silicone pour coller les brides de support 7.2 au plan et bien laisser sécher avant de continuer l’installation.

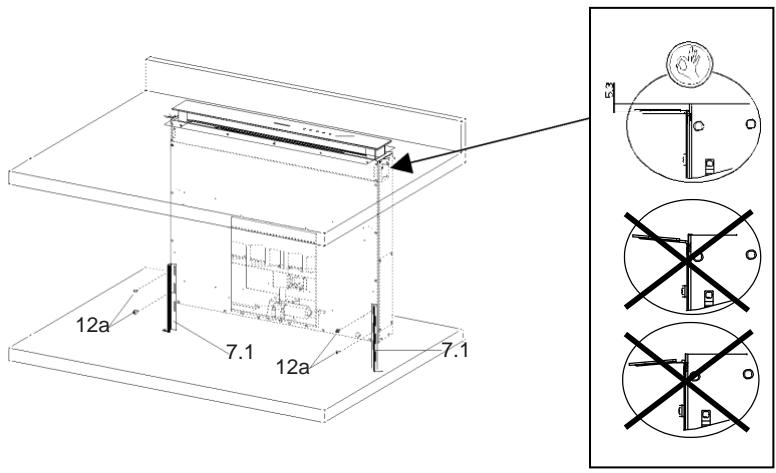

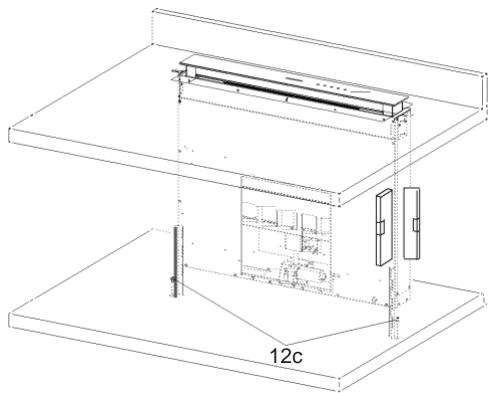

Fixation des brides de support inférieures

• Fixer frontalement les brides de support 7.1 au corps de hotte avec les vis 12a fournies.
• Avant de serrer définitivement les brides de support, effectuer les réglages leur permettant de s’appuyer sur la base inférieure du plan, en évitant la déformation des brides de support supérieures 7.2, comme indiqué dans la figure. 12a

• À l’aide d’un niveau, niveler verticalement le corps de hotte et le fixer au plan inférieur avec 2 vis 12c fournies. 12c

• Fixer définitivement les vis 12a.

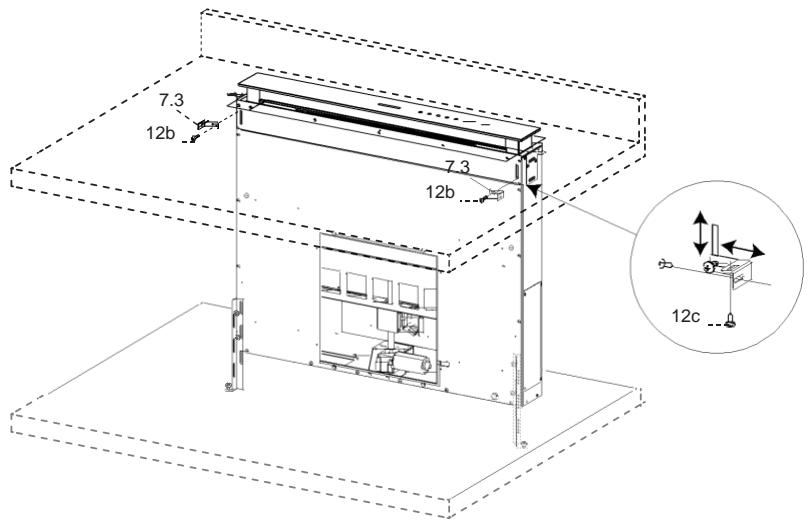

Fixation des brides en équerre

• Visser les brides 7.3 au corps de hotte avec les vis 12b fournies, sans les serrer.
• Avec les vis 12c fournies, serrer l’autre côté des brides 7.3, soit aux parois latérales du meuble, soit à la partie inférieure du plan de cuisson.

• Fixer définitivement les vis 12c et 12b.

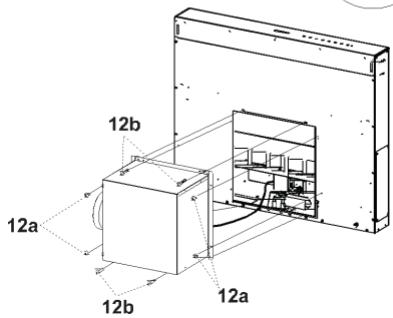

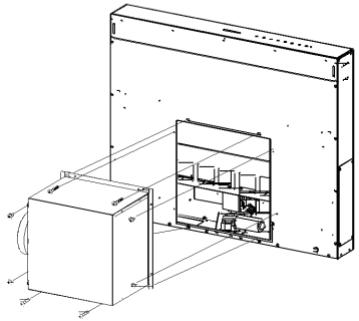

Fixation du groupe moteur

• L’installation du groupe moteur (1) en position frontale ou postérieure doit être décidée selon la prédisposition du meuble de cuisine, en vérifiant que le bouchon est correctement positionné.

• Ensuite, selon l’endroit où a été réalisé le trou de sortie de l’air sur le meuble, le groupe moteur pourra tourner de 90° à la fois, afin de permettre la sortie de l’air des quatre côtés en correspondance de celui du meuble (2).

• Démonter le groupe moteur du support en desserrant les 2 vis (A).
• Relier le connecteur venant du corps de hotte à la connexion du groupe moteur.
• Remonter le groupe moteur sur le support, à l’aide des 2 vis précédemment retirées.

• Serrer ensuite le groupe moteur au corps de hotte avec les vis 12a et 12b fournies, comme indiqué dans la figure.

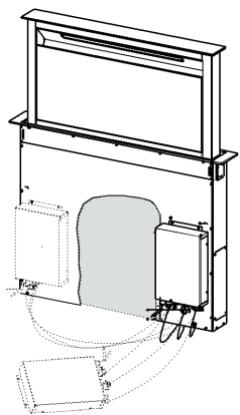

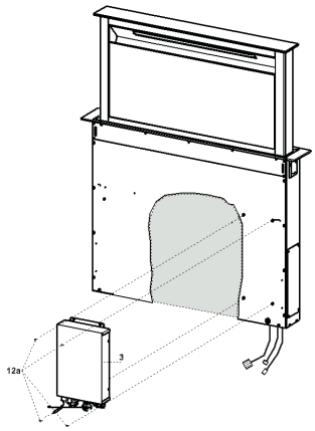

Fixation du groupe électrique

• Relier les câbles électriques sortant de la partie inférieure droite du corps de hotte, aux connecteurs sur le groupe électrique.
• Tous les connecteurs des câbles ont leur correspondant sur le groupe électrique, par conséquent, prenez garde de ne pas vous tromper lors des connexions.

• Fixer le groupe électrique au corps de hotte avec les vis 12a fournies.
• La position indiquée dans la figure est seulement une option ; si nécessaire, il peut également être monté à gauche du corps de hotte ou même être laissé libre sur la base du meuble, s’il n’y a pas d’empêchements structurels ou de sécurité. Attention : ne pas installer le produit en laissant le boîtier électrique au contact du sol.

SORTIE AIR VERSION ASPIRANTE

En cas d’installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ø 150 ou 120 mm, au choix de l’installateur.

• En cas de branchement avec un tube de ø120 mm, insérer flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n’est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

SORTIE AIR VERSION FILTRANTE

• Relier la bride au trou de sortie de l’air avec un tube rigide ou flexible de ø 120 ou 150 mm.
• Pour la liaison avec le tube ø 120 mm, insérer la buse de réduction 9 sur la sortie du corps de hotte.
• Fixer le tube avec des colliers serre-tube adaptés. Le matériel nécessaire n’est pas fourni.
• Fixer la grille orientée 8 sur la sortie à l’aide de 2 vis 12e (2,9 x 9,5) fournies.
• Vérifier la présence des filtres anti-odeur à charbon actif. (Voir paragraphe Entretien filtres à charbon actif). BRANCHEMENT ELECTRIQUE
• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm. CONNECTEUR D’ALIMENTATION

• Soulever le corps mobile de la hotte de quelques centimètres seulement. (Voir paragraphe Utilisation).
• Pour bloquer le mouvement, il suffit de faire pression vers le bas sur le corps mobile qui est en train de se soulever. Attention : ne jamais bloquer la porte coulissante durant les phases d’ouverture ou de fermeture, sauf pour le montage du cadre. Attention : manier avec soin

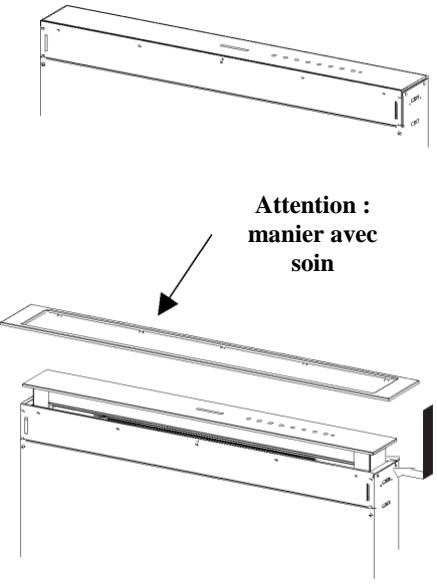

• Retirer les protections en mousse des coins du verre.

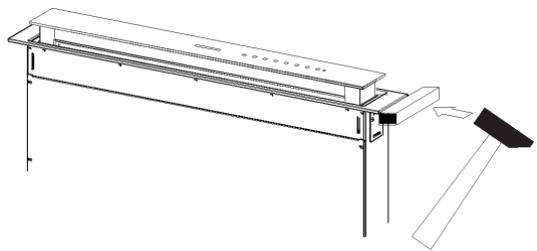

• Saisir le cadre frontal et l’enfiler par le haut, en veillant à ce que ses languettes s’insèrent dans les trous prévus sur la hotte, puis faire coulisser le cadre vers la gauche. Attention : toutes les languettes doivent être insérées.
• Taper sur le cadre frontal de droite à gauche à l’aide d’un outil (marteau) jusqu’en butée. Pour ne pas l’abîmer, vous pouvez utiliser un élément (morceau de bois de la bonne dimension) entre le marteau et le cadre frontal.
• Se référer au paragraphe Utilisation pour ramener le corps mobile en position standard.

Panneau aspiration périmétrale

• Ouvrir la porte de la hotte. (Voir paragraphe Utilisation).

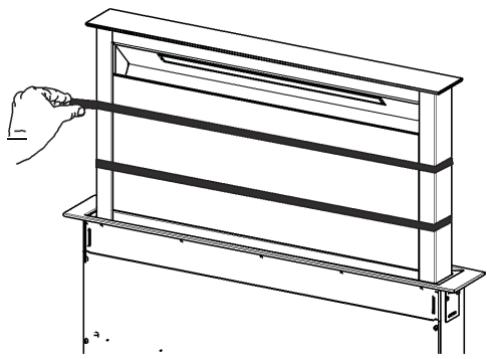

• Retirer les deux bandes de ruban adhésif qui fixent le panneau seulement durant le transport.

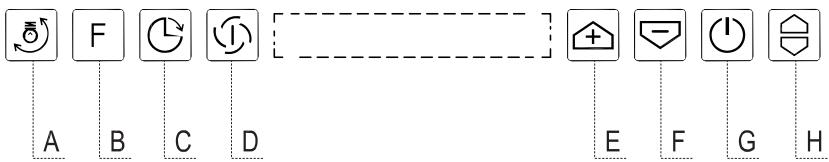

UTILISATION Tableau des commandes Touche Fonction Touche led La touche fonctionne seulement avec la porte ouverte. Appui bref = Allume/Éteint l’éclairage à l’intensité maximum. Appui de 2 secondes = Allume/Éteint les lumières de courtoisie. Porte ouverte ou fermée Après 100 heures de fonctionnement, le symbole de Appui bref = effectue le Reset de l’alarme de la goutte s’affiche pour signaler la saturation des saturation filtres. filtres métalliques. Après 200 heures de fonctionnement, C s’affiche pour la saturation des filtres à charbon Porte ouverte ou 2signaler Clignotements symbole C – Alarme filtres c.a. actif. fermée Activée Appui de 2 secondes = Valide/Invalide l’alarme 1 Clignotement symbole C – Alarme filtres filtres à charbon actif avec le moteur coupé et sans c.a. Désactivée alarmes Porte filtres en cours. Affiche le symbole Horloge. ouverte. Appui bref = Active/Désactive le Delay, l’extinction automatique différée de 30’ du moteur et de l’installation d’éclairage à partir de n’importe quelle vitesse. Pour la désactiver, appuyer sur cette même touche, le moteur fermerqu’ouverte la porte. Fonctionne aussicouper bien avec la porteoufermée Toutes les touches leds clignotent 2 fois. Durant avec moteur + éclairage = Off. le blocage, les touches leds s’éclairent en séquence. Appui de 4 secondes = Valide/Invalide le Blocage clavier. Fonctionne seulement avec la porte Affiche le symbole I. ouverte. Appui bref = Valide/Invalide la vitesse intensive. Cette vitesse est temporisée à 10 minutes. À la fin de ce délai, le système retourne à la vitesse précédemment réglée. Pour la désactiver, sur cette même Fonctionne seulementappuyer avec la porte ouverte = touche, Le nombre de segments allumés augmente. couper le moteur ou d’exercice. fermer la porte. augmente la vitesse Fonctionne seulement avec la porte ouverte = diminue Le nombre de segments allumés diminue. la vitesse d’exercice. Fonctionne seulement avec la porte ouverte. Extinction des leds. Appui bref = Coupe/Dèmarrer le moteur Porte ouverte ou fermée 2 clignotements touches leds = Télécommande Appui de 2 secondes avec moteur et éclairage Off validée = Valide/Invalide la télécommande. 1 clignotement touches leds = Télécommande Porte ouverte = Ferme la porte + Éclairage et Moteur invalidée Off Porte fermée = Ouvre la porte + Éclairage et Moteur On. Attention : Si, pour une raison quelconque, la porte est partiellement en appuyant sur la (*) Durant la fermetureouverte, de la porte, elle s’arrêtera touche la porte terminera son cycle d’ouverture ou de fermeture.intermédiaire après environ 6 secondes. position Pour compléter la fermeture, appuyer à nouveau sur la touche et garder l’appui jusqu’à la fermeture complète.

TELECOMMANDE (FOURNIE SUR DEMANDE) Il est possible de commander cet appareil au moyen d’une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA (non compris).

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet. Tableau des commandes - Télécommande Attention : Initialement, le récepteur de la télécommande est désactivé, pour l’activer, voir le paragraphe Utilisation Fonction Touche G. Moteur Intensive Delay Éclairage

Porte fermée : Ouvre la porte, branche le moteur à la première vitesse et l’éclairage à l’intensité maximum. Porte ouverte : Appui bref : On / Off Moteur Appuyée pendant 2 secondes : Ferme la porte et Moteur + Éclairage = Off Seulement avec la porte ouverte : Diminue la vitesse de fonctionnement à chaque appui. Seulement avec la porte ouverte : Augmente la vitesse de fonctionnement à chaque appui. Seulement avec la porte ouverte : Active la fonction Intensive Seulement avec la porte ouverte : Active la fonction Delay Seulement avec la porte ouverte : Appui bref : On / Off Éclairage Appuyée pendant 2 secondes : On / Off Lumières de courtoisie

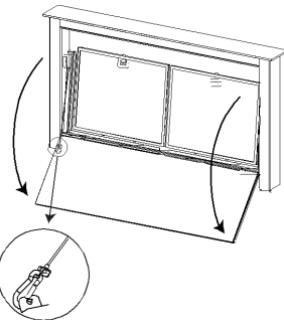

Ouvrir le Comfort Panel en le tirant par le haut. Décrocher le câble de sécurité en ouvrant le mousqueton. Décrocher le panneau du corps de hotte. Ne jamais laver le Comfort Panel au lave-vaisselle. Le nettoyer à l’extérieur avec un chiffon humide et du détergent liquide neutre.

• Le nettoyer également à l’intérieur avec un chiffon humide et du détergent neutre ; ne pas utiliser de chiffons ou d’éponges mouillées, ni de jets d’eau ; ne pas employer de substances abrasives.
• À la fin de l’opération, raccrocher le panneau et le mousqueton au corps de hotte et le refermer. Filtres

graisse métalliques Ils sont lavables même au lave-vaisselle et ils doivent être lavés lorsque le symbole « goutte » s’inscrit à l’afficheur, ou au moins tous les 2 mois d’utilisation environ ou plus souvent, en cas d’utilisation particulièrement intensive. Reset du signal d'alarme

• Éteindre l’éclairage et couper le moteur d’aspiration.
• Appuyer sur la touche B (Voir paragraphe utilisation). Nettoyage des filtres
• Ouvrir la porte (Voir paragraphe Utilisation).
• Ouvrir le comfort panel en le tirant.
• Retirer les filtres un à un en les poussant vers la partie postérieure du groupe et en tirant en même temps vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter. (Un changement de couleur de la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à son efficacité).
• Les remonter en veillant à ce que la poignée soit orientée vers la partie visible externe.
• Refermer le comfort panel.

Filtres anti-odeur à charbon actif (version filtrante) Également lavable au lave-vaisselle, le nettoyer lorsque le symbole « C » s’allume ou au moins tous les 4 mois ou plus fréquemment en cas d’utilisation particulièrement intense, en garantissant le fonctionnement jusqu’à un maximum de 5 lavages avant son remplacement. Le signal d’alarme, si préalablement activé, a lieu seulement lorsque le moteur d’aspiration est en marche. Activation du signal d’alarme

• Dans les hottes en version filtrante, activer le signal d’alarme de saturation filtres au moment de l’installation ou après.
• Éteindre l’éclairage et couper le moteur d’aspiration.
• Appuyer sur la touche B pendant 2 sec. :
• 2 clignotements symbole « C » – Alarme saturation filtre à charbon actif ACTIVÉE.
• 1 clignotement symbole « C » – Alarme saturation filtre à charbon actif DÉSACTIVÉE.

REMPLACEMENT DU FILTRE ANTI-ODEUR À CHARBON ACTIF

Reset du signal d'alarme

• Éteindre l’éclairage et couper le moteur d’aspiration.
• Appuyer sur la touche B (Voir paragraphe utilisation). Remplacement du filtre
• Retirer le comfort panel.
• Retirer les filtres à graisse métalliques.
• Retirer les bloque-filtres métalliques du filtre à graisse et nettoyer le filtre anti-odeur à charbon actif saturé.
• Remonter le filtre anti-odeur à charbon actif propre en le raccrochant au filtre à graisse à l’aide des bloque-filtres métalliques.
• Remonter les filtres à graisse métalliques.
• Refermer le comfort panel. Éclairage Attention: Cet appareil est doté d’une lumière LED blanche de classe 1M conformément à la norme EN 60825-1: 1994 + A1:2002 + A2:2001 : puissance optique maximum émise 439nm : 7 µW. Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes…)
• Pour le remplacement, contacter le Service après-vente. (« Pour l’achat, s’adresser au service après-vente »).
