Produkttyp	Einbau-Küchenhaube, Abluft- oder Umluftbetrieb
Marke	Franke
Modell	DOWNDRAFT FDW 908 IB XS B
Breite	90 cm (Schätzung)
Einbautiefe	106 mm (Einbau von unten) oder 113 mm (Einbau von oben)
Gewicht	Ca. 15 kg (Schätzung)
Stromversorgung	220-240 V ~ 50/60 Hz (Typenschild prüfen)
Maximale Leistung des kompatiblen Kochfelds	12,4 kW (Erdgas, 5 Brenner)
Luftauslassdurchmesser	120 mm oder 150 mm
Beleuchtung	Weiße LED (Klasse 1M nach EN 60825-1)
Bedienung	Touch-Elektronik mit LED-Anzeige, optionale Fernbedienung
Geschwindigkeitsstufen	Mehrere Stufen + Intensivfunktion (10 Minuten)
Verzögerungsfunktion	Automatische Abschaltung nach 30 Minuten
Metallfettfilter	Spülmaschinengeeignet, Sättigungsalarm nach 100 Stunden
Aktivkohlefilter (Umluftbetrieb)	Austauschbar, Sättigungsalarm nach 200 Stunden (aktivierbar)
Wartung	Reinigung mit feuchtem Tuch und neutralem Reinigungsmittel
Sicherheit	Automatische Abschaltung bei Überhitzung, Tastensperre möglich
Installation	In die Arbeitsplatte eingebaut, Befestigung mit mitgelieferten Klammern
Mitgeliefertes Zubehör	Befestigungsklammern, Schrauben, Bedienungsanleitung, Frontrahmen
Zertifizierungen	Entspricht den CE-Sicherheitsnormen

Häufig gestellte Fragen - DOWNDRAFT FDW 908 IB XS B FRANKE

Wie installiere ich die Haube DOWNDRAFT FDW 908 IB XS B?

Die Installation umfasst das Bohren der Trägerplatte, den Einbau des Haubenkörpers von unten oder oben, die Befestigung des Motorenblocks und den elektrischen Anschluss. Befolgen Sie genau die Installationsreihenfolge in der Anleitung. Achten Sie darauf, die Sicherheitsabstände und Lüftungsnormen einzuhalten.

Kann ich die Haube im Umluftbetrieb verwenden?

Ja, die Haube kann im Umluftbetrieb mit innerer Rezirkulation verwendet werden. Sie müssen Aktivkohlefilter installieren und das Gitter am Luftauslass anbringen. Aktivieren Sie auch den Sättigungsalarm für die Aktivkohlefilter über die Taste B.

Wie reinige ich die Metallfettfilter?

Die Metallfettfilter sind spülmaschinengeeignet. Entfernen Sie sie, indem Sie sie nach hinten schieben und nach unten ziehen. Waschen Sie sie, ohne sie zu knicken, und lassen Sie sie trocknen, bevor Sie sie wieder einsetzen. Der Sättigungsalarm (Tropfensymbol) leuchtet nach 100 Betriebsstunden auf.

Wie setze ich den Sättigungsalarm der Filter zurück?

Schalten Sie die Beleuchtung und den Motor aus. Drücken Sie kurz die Taste B (Reset). Der Alarm der Metallfilter wird zurückgesetzt. Für die Aktivkohlefilter halten Sie die Taste B 2 Sekunden lang gedrückt, um den Alarm zu aktivieren/deaktivieren.

Was tun, wenn die Haube nicht angeht?

Überprüfen Sie die Stromversorgung (zweipoliger Schalter, Sicherung). Stellen Sie sicher, dass die Tür für bestimmte Funktionen geöffnet ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Franke-Kundendienst.

Wie benutze ich die Fernbedienung?

Die Fernbedienung ist optional. Aktivieren Sie den Empfänger, indem Sie die Taste G 2 Sekunden lang gedrückt halten (Motor und Beleuchtung aus). Verwenden Sie die Tasten, um die Tür zu öffnen/schließen, die Geschwindigkeit, Beleuchtung und Intensivfunktion zu steuern. Ersetzen Sie die Batterien (LR03-AAA) bei Bedarf.

Wie groß ist der Mindestabstand zwischen Haube und Kochfeld?

Bei einem Gasherd beträgt der Mindestabstand mindestens 3–5 cm zur Arbeitsplatte. Halten Sie den vom Kochfeldhersteller angegebenen Abstand ein. Im Zweifelsfall verwenden Sie den größeren Wert.

Wie ersetze ich die LED-Lampe?

Die LED-Beleuchtung ist fest verbaut und kann nur vom Kundendienst ausgetauscht werden. Versuchen Sie nicht, sie selbst zu demontieren. Wenden Sie sich für einen Austausch an Franke.

Kann ich die Haube mit Gasgeräten verwenden?

Ja, aber der Raum muss ausreichend belüftet sein. Der maximale Unterdruck darf 0,04 mbar nicht überschreiten. Schließen Sie die Haube nicht an Abzüge von Verbrennungsabgasen an. Beachten Sie die geltenden Normen.

Wie pflege ich das Comfort Panel?

Öffnen Sie die Platte, indem Sie sie nach oben ziehen. Reinigen Sie sie mit einem feuchten Tuch und einem neutralen Reinigungsmittel. Waschen Sie sie nicht in der Spülmaschine. Achten Sie darauf, sie vor dem Wiedereinsetzen gut zu trocknen.

BEDIENUNGSANLEITUNG DOWNDRAFT FDW 908 IB XS B FRANKE

DE Bedienungsanleitung und Einrichtung

Dunstabzugshaube

TR Kullanım ve montaj talimatları

Davlumbaz

CZ Návod k použití a instalaci

Odsavač par

FDW 908 IB XS

INHALT

FI

EMPFOHLUNGEN UND HINWEISE 3

EIGENSCHAFTEN 4

INSTALLATION 6

BEDIENUNG 16

WARTUNG 18

INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE 54

CHARACTERISTIKEN 55

MONTAGE 57

BEDIENUNG 67

WARTUNG 69

INHALT

EMPFOHLENE VORGEHENSWEISE UND HINWEISE 71

EIGENSCHAFTEN 72

MONTAGE 74

BEDIENUNG 84

WARTUNG 86

INHALT

RADY A DOPORUCENI 88

HLAVNI PARAMETRY 89

INSTALACE 91

POUZITI 101

UDRZBA. 103

A

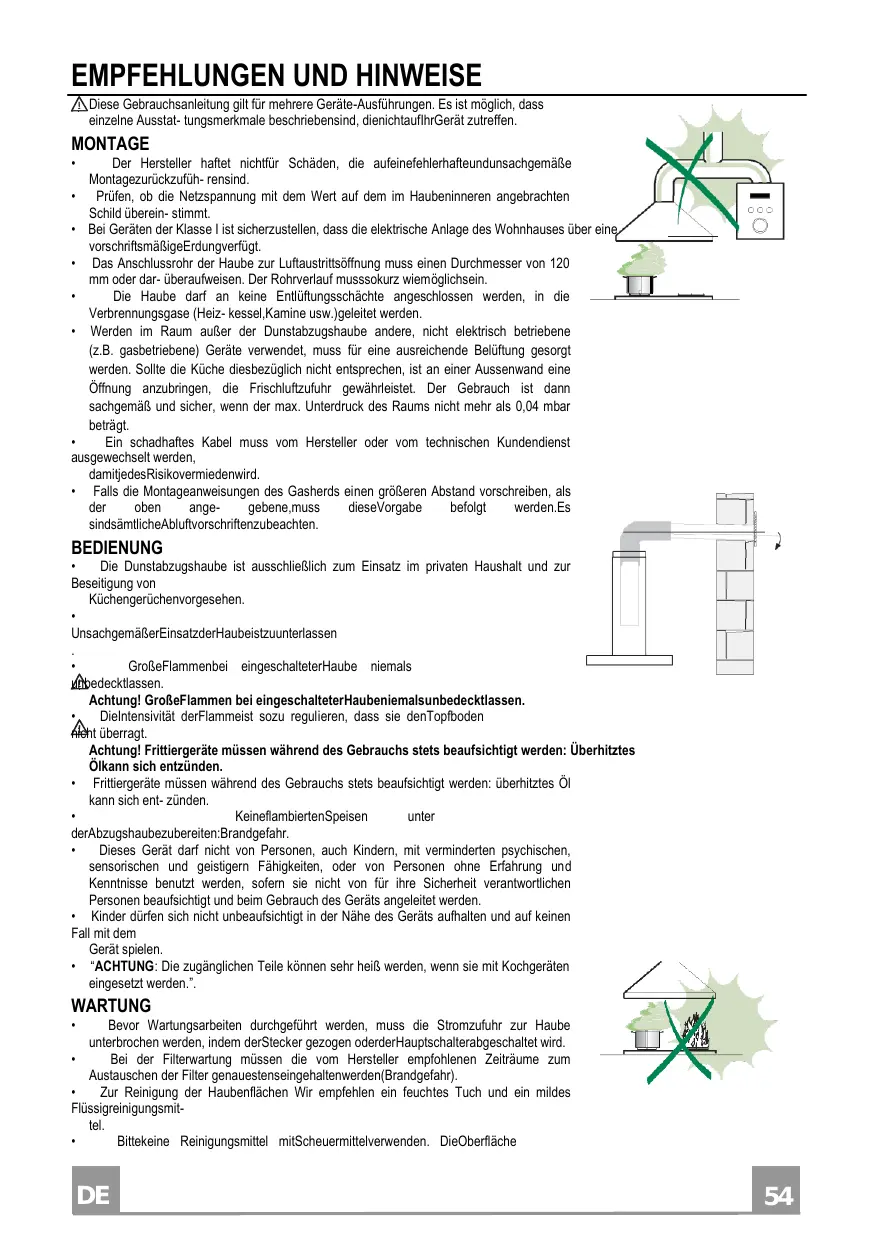

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein. Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechend sein, ist an einer Außenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet. Der Gebrauch ist dann sachgemäß und sicher, wenn der max. Unterdruck des Raums nicht mehr als 0,04 mbar beträgt.
• Ein schadhaftes Kabel muss vom Hersteller oder vom technischen Kundendienst ausgewechselt werden, damit jedes Risiko vermieden wird.
• Falls die Montageanweisungen des Gasherds einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen. Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.

Achtung! Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.

Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.

Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitztes Öl kann sich entzünden.

• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden. Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigen Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Höhe des Geräts aufhalten und auf keinen Fall mit dem

Gerät spielen.

• ACHTUNG: Die zugänglichen Teile können sehr heiß werden, wenn sie mit Kochgeräten eingesetzt werden.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenflächen empfehlen wir ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.
• Bitte keine Reinigungsmittel mit Scheuermittel verwenden. Die Oberfläche

wird damit verkratzt.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Komponenten

Bez.	Menge	Produktkomponenten
1	1	Haubenkörper, komplett mit: Bedienelemente, Beleuchtung, Filter
2	1	Motorgruppe
3	1	Elektrik
4	1	Frontrahmen
Bez.	Menge	Installationskomponenten
7.1	2	Bügel für die Befestigung am Boden
7.2	2	Bügel für die Befestigung am Kochfeld
7.3	2	Seitlicher Bügel
12a	16	Schrauben 3,5 x 9,5
12b	6	Schrauben M4 x 8
12c	6	Schrauben 4 x 15
	Menge	Dokumentation
	1	Betriebsanleitung

Der Betrieb mit Gaskochfeldern ist nicht gestattet, außer Sie weisen den folgenden Aufbau bzw. die folgenden Eigenschaften auf:

maximale Leistung 12,4kW - 5 Brenner angeordnet, wie unten gezeigt

(1 kW)

1,9 kW

1,9 kW

Diese Abzugshaube kann in Küchenmöbel eingebaut werden als:

• Abluftversion: Abluftleitung nach außen.
• Umluftversion: Innere Rezirkulation.

Sequenz der Installationsarbeiten

Bohrung der Kochfläche und Montage der Haube, Anschlüsse, Funktionskontrolle, Entsorgung des Verpackungsmaterials

Bohrung der Auflagefläche

Achtung

Nachdem die Auflagefläche einmal gebohrt wurde, kann der Haubenkörper auf zwei Arten installiert werden:

• Indem der Haubenkörper von unten eingeschoben wird (X = 106 mm)
• Indem der Haubenkörper von oben eingeschoben wird (X = 113 mm)

Wichtig

Der minimale Abstand zwischen dem Loch für das Kochfeld und dem für die Sauceinheit beträgt mindestens 3-5 cm, abhängig von dem Widerstand des Materials, das für die oberste Fläche verwendet wird.

Die Haube ist werkseitig für die frontale Montage der Motoreinheit vorbereitet.

• Falls das Küchenmöbel anders vorbereitet ist, muss die Motoreinheit an der Rückseite montiert werden; dazu wird der an der Rückseite des Haubenkörpers angebrachte Deckel ausgebaut und an der Frontseite montiert. Ebenso das Kabel mit Lippklampe für den Anschluss des Motors neu positionieren, wobei die Öse (A) verwendet wird, die an beiden Seiten vorbereitet ist. Vor dem Fortfahren die Motoreinheit am Haubenkörper befestigen (siehe Satz Befestigung der Motoreinheit).

• Den Haubenkörper von unten in die zuvor gebohrte Auflagefläche schieben.
• Mit Hilfe einer Halterung den Haubenkörper anheben, bis die Frontseite aus der Kochfläche hervorragt.

Die Bügel 7.2 wie abgebildet in die speziellen Ösen einsetzen und mit den mitgelieferten Schrauben 12a befestigen. - Den Haubenkörper mit der Öse der Kochfläche zentrieren. - Den Haubenkörper mit den beiden mitgelieferten Schrauben 12c an der Kochfläche befestigen und die Halterungen entfernen.

Achtung:

Falls das Material der Kochfläche es nicht erlaubt, die Schrauben 12c einzuschrauben, werden die Bügel

7.2 mit etwas Silikon an der Kochfläche festgeklebt, wobei das Silikon gut trocknen muss, bevor mit der

Installation fortgefahren wird.

Die Bügel 7.2 wie abgebildet in die speziellen Ösen einsetzen und mit den mitgelieferten Schrauben 12a befestigen.

Die Haube ist werkseitig für die frontale Montage der Motoreinheit vorbereitet.

• Falls das Küchenmöbel anders vorbereitet ist, muss die Motoreinheit an der Rückseite montiert werden; dazu wird der an der Rückseite des Haubenkörpers angebrachte Deckel ausgebaut und an der Frontseite montiert. Ebenso das Kabel mit Lippklampe für den Anschluss des Motors neu positionieren, wobei die Öse (A) verwendet wird, die an beiden Seiten vorbereitet ist.

• Den Haubenkörper in die zuvor gebohrte Kochfläche schieben.
• Den Haubenkörper mit der Öse der Kochfläche zentrieren.
• Den Haubenkörper mit den beiden mitgelieferten Schrauben 12c befestigen.

Achtung:

Falls das Material der Kochfläche es nicht erlaubt, die Schrauben 12c einzuschrauben, werden die Bügel 7.2 mit etwas Silikon an der Kochfläche festgeklebt, wobei das Silikon gut trocknen muss, bevor mit der

Installation fortgefahren wird.

• Die Bügel 7.1 mit den mitgelieferten Schrauben 12a am Haubenkörper befestigen.
• Vor dem definitiven Festziehen der Bügel diese so regulieren, dass sie an der unteren Basis der Kochfläche aufliegen, und die oberen Bügel 7.2 nicht deformiert werden, wie in der Abbildung gezeigt.

• Mit einer Wasserwaage den Haubenkörper vertikal ausrichten und mit den mitgelieferten beiden Schrauben 12c an der unteren Kochfläche befestigen.

Die Schrauben 12a definitiv festziehen.

• Die Bügel 7.3 mit den mitgelieferten Schrauben 12b am Haubenkörper befestigen, ohne festzuziehen.
• Den anderen Teil der Bügel 7.3 mit den mitgelieferten Schrauben 12c entweder an den Seitenwänden des Möbels oder an der Unterseite der Kochfläche befestigen.

Die Schrauben 12c und 12b definitiv festschrauben.

• Je nach Vorbereitung des Küchenmöbels kann die Motoreinheit (1) an der Front- oder der Rückseite montiert werden, wobei die korrekte Position des Deckels zu kontrollieren ist.
• Danach kann die Motoreinheit entsprechend der Position der Abluftöffnung am Möbel um jeweils 90° gedreht werden, so dass der Luftauslass an allen 4 Seiten auf Höhe der Öffnung am Möbel (2) ermöglicht wird.

Die Motoreinheit durch Ausschrauben der beiden Schrauben (A) von der Halterung lösen. - Den aus dem Haubenkörper austretenden Verbinder mit dem Anschluss der Motoreinheit verbinden. - Die Motoreinheit durch Einschrauben der beiden zuvor ausgebauten Schrauben wieder an der Halterung befestigen.

• Danach die Motoreinheit mit den mitgelieferten Schrauben 12a und 12b wie abgebildet am Haubenkörper anschrauben.

Die rechts unten aus dem Haubenkörper austretenden Stromkabel an die Verbinder an der Elektrik anschließen. - Für jeden Verbinder der Kabel befindet sich an der Elektrik ein entsprechendes Gegenstück, folglich darauf achten, dass nicht falsch angeschlossen wird.

Die Elektrik mit den mitgelieferten Schrauben 12a am Haubenkörper befestigen. Die abgebildete Position ist lediglich ein Vorschlag, weil die Elektrik bei Bedarf auch links am Haubenkörper montiert oder sogar frei an der Basis des Möbels belassen werden kann, sofern keine strukturellen Hindernisse oder Sicherheitsbedenken vorliegen.

Achtung: Bei der Installation darauf achten, dass die Abzweigdose nicht in Kontakt mit dem Fußboden bleibt.

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres Ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. Eventuell vorhandene Aktivkohlefilter entnehmen.

Achtung! Alle Querschnittänderungen oder Richtungsänderungen des Abluftkanals reduzieren die Leistung der Haube.

LUFTAUSTRITT BEI DER UMLUFTVERSION

• Den Flansch mit einem starren oder flexiblen Rohr mit Ø 120 oder 150 mm an die Abzugsöffnung anschließen.
• Für den Anschluss mit einem Rohr mit Ø 120 den Reduzierflansch 9 am Auslass am Haubenkörper einsetzen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Das Luftstromrichtungsgitter 8 mit den 2 mitgelieferten Schrauben 12e (2,9 × 9,5) am Auslass befestigen.
• Sicherstellen, dass die Aktivkohle-Geruchsfilter vorhanden sind (Siehe Absatz Wartung der Aktivkohlefilter).

ELEKTROANSCHLUSS

Achtung! Vor der Installation die Netzspannung durch Herausdrehen der Sicherung oder Ausschalten des Hauptschalters stromlos machen. - Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. Achtung: Das Gerät nur an die Netzspannung anschließen, die im Typenschild angegeben ist.

• Den beweglichen Haubenkörper um wenige Zentimeter anheben (Siehe Absatz Gebrauch).
• Um die Bewegung zu blockieren, einfach auf den beweglichen Haubenkörper einen Druck nach unten ausüben.

Achtung: Die verschiebbare Klappe nie während der Phase des Öffnens oder Schließens blockieren, außer wenn der Rahmen montiert werden soll.

Die Schutzeken aus Schaumstoff von der Glasscheibe entfernen. - Den Frontrahmen zur Hand nehmen, von oben so einschieben, dass seine Laschen in die Ösen an der Haube passen und nach links gleiten lassen. Achtung: Alle Laschen müssen eingeschoben sein. - Mit einem Werkzeug (Hammer) von rechts nach links auf den Frontrahmen klopfen, bis er sich am Anschlag befindet. Um Beschädigungen zu vermeiden, kann ein passendes Stück Holz zwischen Hammer und Frontrahmen eingelegt werden. - Um den beweglichen Haubenkörper wieder auf die standardmäßige Position zu bringen, den Absatz Gebrauch konsultieren.

Die Klappe öffnen (siehe Absatz Gebrauch). Die beiden Klebestreifen entfernen, welche das Paneel während des Transports fixieren.

Schalttafel

Taste	Funktion	LED Taste
A	Die Taste faktioniert nur bei geöffnter Klappe.
	Kurzes Drücken: schaltet die Beleuchting bei maximaler
	2 Sekunden langes Drücken = schaltet die Notbeleuchting
B	Klappe geöffnet oder geschlossen Kurzes Druppen = führ das Reset des Alarms für Filtersattigung aus.	Nach 100 Betriebsstunden zeigt das Symbol Tropfen die Sätigung der Metallfilter an. Nach 200 Betriebsstunden zeigt C die Sätigung der
	Klappe geöffnet oder geschlossen2 Sekunden langes Druppen: Aktiviert/deaktiviert den Alarm der Aktivkohlefilter bei abgestelltem Motor	2 Mal Blinken Symbol C = Alarm der Aktivkohlefilter aktiviert1 Mal Blinken Symbol C = Alarm der Aktivkohlefilter deaktiviert
C	Klappe offen. Kurzes Druppen: aktiviert/deaktiviert die Funktion Delay, das automatische Abschalten von Motor und Beleuchting mit einer Verzögerung von 30', von jeder Geschwindigkeitsstufe aus. Wird durch Druppen	Zeigt das Symbol der Uhr.
	Funktioniert bei geschlossener und geöffnter Klappe bei Motor + Beleuchting = Off.4 Sekunden langes Druppen: Aktiviert/deaktiviert	Alle Tasten blinken 2 Mal. Während der Tastatursperre schalten sich die LEDs mit einer Sequenz ein.
D	Funktioniert nur bei geöffneter Klappe. Kurzes Druppen: Aktiviert/deaktiviert die Intensivgeschwindigkeit. Diese Geschwindigkeit ist auf 10 Minuten zeitgeregelt. Nach Ablauf dieser Zeit kehrt das System zu der zuvor eingestillten Geschwindigkeit zurtuck. Wird durch Druppen derselben Taste, Abstellen des Motors	Zeigt das Symbol der I.
E	Funktioniert nur bei geöffneter Klappe = erhöht die	Die leuchtenden Segmentenehmen zu.
F	Funktioniert nur bei geöffneter Klappe = verringert die	Die leuchtenden Segmentenehmen ab.
G	Funktioniert nur bei geöffneter Klappe. Kurzes Druppen = Der Motor On/Off	Die LEDs verlösen
	Klappe geöffnet oder geschlossen2 Sekunden langes Druppen bei Motor und Beleuchting Off = Aktiviert/deaktiviert die Fernbedienung.	2 Mal Blinken der LED Tasten = Fernbedienung aktiviert1 Mal Blinken der LED Tasten =
H	Klappe geöffnet = Klappe schließt + Beleuchting und Motor Off(*)Klappe geschlossen = Klappe öffnet + Beleuchting und Motor On. Achting: Falls die Klappe aus irgendem Grund
	(*) Wahrend der Schließphase der Klappe blockiert sich diese nach 6 Sekunden in einer Zwischenposition. Um komplett zu schreiben die Taste erneut betätigten und solange gedrückellt halten,

FERNBEDIENUNG (OPTION)

Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird (nicht mitgeliefert).

• Die Fernbedienung nicht in die Nähe von Hitzequellen legen.
• Batterien müssen vorschriftsmäßig entsorgt werden.

Bedienfeld der Fernbedienung

Achtung: Das Empfangsteil der Fernbedienung ist anfangs deaktiviert. Für die Aktivierung siehe Absatz Gebrauch Funktion Taste G.

Φ	Motor	Klappe geschlossen: Öffnet die Klappe und schaltet den Motor bei der ersten Geschwindigkeitsstufe und stärkster Beleuchtung ein.
		Klappe offen: Kurzes Drücken: On / Off Motor 2 Sekunden langes Drücken: Schließt die Klappe und Motor + Beleuchtung = Off
-		Nur bei geöffneter Klappe: Vermindert bei jedem Drucken die Betriebsgeschwindigkeit.
+		Nur bei geöffneter Klappe: Erhöht bei jedem Drucken die Betriebsgeschwindigkeit.
Φ	Intensivgeschwindigkeit	Nur bei geöffneter Klappe: Aktiviert die Intensivgeschwindigkeit.
Φ	Delay	Nur bei geöffneter Klappe: Aktiviert die Funktion Delay.
Φ	Beleuchtung	Nur bei geöffneter Klappe: Kurzes Druppen: On / Off Beleuchtung 2 Sekunden langes Druppen: On / Off Notbeuchtung

Reinigung der Komfort-Paneele

• Die Oberseite des Komfort-Paneels nach oben herausziehen.
• Den Karabinerhaken öffnen und das Sicherheitsseil lösen.
• Das Paneel vom Haubenkörper lösen.
• Das Komfort-Paneel auf keinen Fall im Geschirrspüler gespült werden.
• Die Außenflächen mit einem feuchten Lappen und einem neutralen Flüssigreiniger säubern.
• Auch innen mit einem feuchten Lappen und einem neutralen Reinigungsmittel säubern; keine nassen Tücher oder Schwämme, oder gar Wasser verwenden, und keine schleifenden Mittel einsetzen.
• Zuletzt das Paneel und den Karabinerhaken wieder am Haubenkörper einhängen und schieben.

Metallfettfilter

Die Fettfilter sind spülmaschinengeeignet und müssen gewaschen werden, sobald das Symbol "Tropfen" leuchtet, oder mindestens alle 2 Monate, oder auch öfter, je nach Intensität des Gebrauchs.

Reset des Alarmsignals

Die Beleuchtung und den Absaugmotor abstellen. Die Taste B drücken (siehe Absatz Gebrauch).

Reinigung der Filter

Die Klappe öffnen (siehe Absatz Gebrauch). Die Komfort-Paneele herausziehen. - Die Filter einzeln ausbauen, indem sie in den hinteren Teil der Gruppe geschoben und gleichzeitig nach unten gezogen werden. Die Filter waschen, ohne sie zu verbiegen, und vor dem erneuten Einbau trocknen lassen. (Die Farbe der Filteroberfläche kann sich mit der Zeit verändern, was aber die Wirksamkeit keinesfalls beeinträchtigt.) - Nun die Filter wieder einbauen, so dass der Griff nach der äußeren Sichtseite zeigt. Die Komfort-Paneele wieder schieben.

Die Aktivkohle-Geruchsfilter sind spülmaschinengeeignet und müssen gewaschen werden, sobald am Display das Symbol C leuchtet, oder mindestens alle 4 Monate, oder auch öfter, je nach Intensität des Gebrauchs. Nach max. 5 Wäschen müssen die Filter erneuert werden. Die Alarmmeldung, wenn zuvor aktiviert, erfolgt nur, wenn der Absaugmotor zugeschaltet ist.

Aktivierung des Alarmsignals

• Bei den Umluftversionen der Abzugshauben wird die Alarmanzeige für Filtersättigung im Augenblick der Installation oder in der Folge aktiviert. Die Beleuchtung und den Absaugmotor abstellen. Die Taste B 2 Sekunden lang drücken:
• Zweimaliges Blinken des Symbols "C" - Sättigungsalarm Aktivkohlefilter AKTIVIEREN
• Einmaliges Blinken des Symbols "C" - Sättigungsalarm Aktivkohlefilter DEAKTIVIEREN.

AUSWECHSELN DES GERUCHSFILTERS

DES

AKTIVKOHLEFILTERS

Reset des Alarmsignals

Die Beleuchtung und den Absaugmotor abstellen. Die Taste B drücken (siehe Absatz Gebrauch).

Auswechseln des Filters

• Das Komfort-Paneel ausbauen. Die Fettfilter aus Metall entfernen.
• Die Filterhalter aus Metall vom Fettfilter nehmen und den gesättigten Aktivkohle-Geruchsfilter reinigen.
• Den sauberen Aktivkohle-Geruchsfilter wieder einbauen, indem er zusammen mit den Filterhaltern aus Metall am Fettfilter eingehängt wird. Die Fettfilter aus Metall wieder einbauen.
• Das Komfort-Paneel wieder einschieben.

Beleuchtung

LED-

Strahler

• Für den Austausch der LED-Strahler wenden Sie sich bitte an den

Kundendienst.

Achtung: Dieses Gerät ist mit einer weißen LED-Lampe der Klasse 1M gemäß EN 60825-1 ausgestattet: 1994 + A1:2002

• A2:2001; max. gelieferte Lichtleistung @439nm: 7 μW.

Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
