Produkttyp	Dunstabzugshaube
Marke	FRANKE
Modell	FMA 905 WH XS
Breite	900 mm
Tiefe	500 mm
Höhe	250 mm
Mindestabstand Kochfeld	650 mm
Stromversorgung	220-240 V ~ 50 Hz
Motorleistung	200 W
Bedienungsart	Touch
Anzahl Geschwindigkeiten	3 + zeitlich begrenzte Intensivstufe (6 Min.)
Beleuchtung	LED 7 W, Klasse 1M
Fettfilter	Selbsttragend aus Metall, spülmaschinenfest (alle 2 Monate)
Aktivkohlefilter	Austausch alle 4 Monate (nicht waschbar)
Material	Weiß lackierter Stahl
Nettogewicht	15 kg
Luftleistung	650 m³/h
Geräuschpegel	50 dB(A)
Reparierbarkeit	LED-Beleuchtung nur durch Kundendienst austauschbar
Installation	Wandmontage, Abluft- oder Umluftbetrieb
Sicherheit	Zweipoliger Schalter erforderlich, Erdung

Häufig gestellte Fragen - FMA 905 WH XS FRANKE

Wie installiere ich die Dunstabzugshaube Franke FMA 905 WH XS?

Zeichnen Sie eine vertikale Linie in der Mitte und eine horizontale Linie 788 mm über dem Kochfeld. Bohren Sie 12 mm Löcher für die Halterungen und 8 mm für die Dübel. Hängen Sie den Haubenkörper auf und stellen Sie die Nivellierung ein. Der Mindestabstand zwischen Kochfeld und Haube beträgt 650 mm.

Welche Montagehöhe wird empfohlen?

Der Mindestsicherheitsabstand zwischen Kochfeld und Haube beträgt 650 mm. Bei Gasherden beachten Sie den in der Anleitung angegebenen Abstand, falls dieser größer ist.

Wie reinige ich die Fettfilter?

Die selbsttragenden Metallfilter sind spülmaschinenfest. Öffnen Sie die Paneele, entfernen Sie die Filter, indem Sie sie nach hinten drücken und nach unten ziehen. Waschen Sie sie ohne zu knicken, trocknen Sie sie und bauen Sie sie etwa alle 2 Monate wieder ein.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar und muss etwa alle 4 Monate ersetzt werden, bei intensiver Nutzung häufiger. Öffnen Sie die Paneele, entfernen Sie die Fettfilter und ersetzen Sie dann den Aktivkohlefilter.

Wie verwende ich die Abschaltautomatik?

Drücken Sie die Taste T3 2 Sekunden lang, um die Abschaltautomatik nach 30 Minuten zu aktivieren (Motor + Beleuchtung). Während dieser Zeit können Sie die Geschwindigkeit ändern. Die Tasten T1 und (T2, T3 oder T4) blinken.

Wie aktiviere ich die Intensivstufe?

Drücken Sie die Taste T4 2 Sekunden lang, um die zeitlich begrenzte Intensivstufe für 6 Minuten zu starten. Nach dieser Zeit kehrt die Haube zur vorherigen Geschwindigkeit zurück. Nützlich bei Rauchspitzen.

Was tun, wenn das Netzkabel beschädigt ist?

Benutzen Sie das Gerät nicht. Lassen Sie das Kabel vom Hersteller oder einem autorisierten Kundendienst ersetzen, um Unfallgefahr zu vermeiden.

Kann die Haube mit einem Gasherd verwendet werden?

Ja, aber der Raum muss ausreichend belüftet sein. Der Unterdruck darf 0,04 mbar nicht überschreiten, um ein Zurückströmen von Gasen zu vermeiden. Wenn der Gasherd einen größeren Abstand als 650 mm vorgibt, beachten Sie diesen Abstand.

Wie schalte ich die Beleuchtung ein und aus?

Drücken Sie die Taste L, um die Beleuchtung mit maximaler Helligkeit ein- oder auszuschalten. Die Taste leuchtet, wenn die Beleuchtung aktiv ist.

Wie öffne ich das Paneel der Haube?

Ziehen Sie das Paneel einfach nach außen. Es rastet automatisch in jeder Position ein. Zur Reinigung verwenden Sie ein feuchtes Tuch und ein neutrales Flüssigwaschmittel, innen und außen.

BEDIENUNGSANLEITUNG FMA 905 WH XS FRANKE

GB Instructions for use and installation Cooker Hood
IT Istruzioni per l'uso e l'infallazione Cappa
FR Mode d'emploi et installation Hotte de Cuisine
DE Bedienungsanleitung und Installation Dunstabzugshaube
TR Kullanim ve montaj talimatlari Davlumbaz
SE Handbok for installation, använding och unterhäll Spisfläkt

JaaWg 1

FMA 605 BK - FMA 805 BK - FMA 905 BK

FMA 605 WH - FMA 805 WH - FMA 905 WH

FMA 805 BK XS - FMA 805 WH XS

FMA 905 BK - BARBIERI - FMA 605 PG

FMA 805 PG - FMA 905 PG

FMA 605 DG - FMA 805DG - FMA 905 DG

INDEX

EN

RECOMMENDATIONS AND SUGGESTIONS 4
CHARACTERISTICS 7
INSTALLATION 8
USE 11
MAINTENANCE 12

INDICE

IT

EMPFEHLUNGEN UND HINWEISE 34
CHARACTERISTIKEN 37
MONTAGE 38
BEDIENUNG 41
WARTUNG 42

ICERIKLER

TR

TAVSIYELER VE ONERILER. 44
ÖZELLIKLER 47
MONTAJ. 48
KULLANIM 51
BAKIM 52

INNEHÄLL

SE

REKOMMENDATIONER OCH TIPS 54
EGENSKAPER 57
INSTALLATION 58
ANVÄNDING 61
UNDERHÄLL 62

64
67
68
71
a lae iily wall 72

These Gebrauchsanleitungen beziehen sich auf die verschiedene Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.

INSTALLATION

• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eine Modele können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das hämliche Versorgungsnetz korrekt geerdet ist.

Die Absaughabaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.

• Die Abzugshaubearfnd nicht an einen Schacht angeschlssen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftautausch gewährleistet wird. Wird die Abzugshaube

zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.

• Schadhafte Kabel mussen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedem Risiko ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sümttliche Abluftvorschriften zu beachten.
• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

GEBRAUCH

• Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
  Die Haubearfurfor die ihr zugedachtenZweckebenutztwerden.

Achtung! Große Flammen bei eingeschalteter Haube niemals unbedeckt{lassen.

• Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausrecht.
  Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitztes Öl kann sich entzünden.
• Auf keinen Fall unter der Haube flambieren: Brandgefahr.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen)dürfen nicht mit dem Gerät umgeben, es sei dann, sie werden von einer für ihre Sicherheit verantwortlichen Person

beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerätherumspielen * -nommen. Reinigungsa- und Wartungsarbeiten * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * - * - * - * - * - * - * - * - * - * - * - * - * - * - * - * - * - * -i - j - k - l - n - o - p - q - r - s - t - u - v - w - x - y - z - w - x - y - z - x - y - x - x - x - x - x - x - x - x - x - x - x - x - x - x - x - x - x - x - x - x - - - - - - - - - - - - - - - - - - - - - - - - - - t .

• ACHTUNG: Die zugänglichen Teile konnen während des Gebrauchs der Kochgeräte sehr heißt werden.

WARTUNG

• Vor Reinigungsd oder Wartungsarbeiten am Gerät, muss these ausgeschaltet und spanningslos gemacht werden.
• Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgebung).
• Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung später zu reinigen und können in der Spülmaschine gesetzt werden.
• Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs.
• Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden harf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling diesen Produktes konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

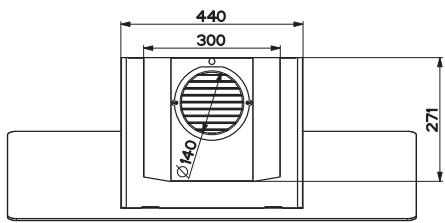

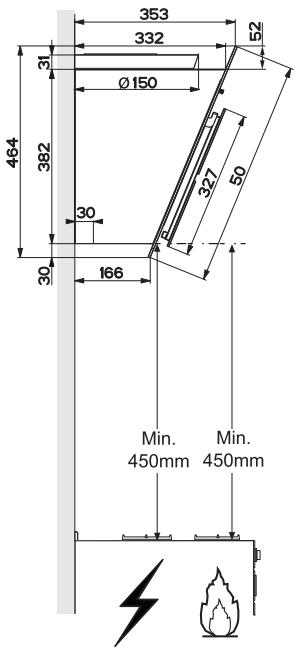

Platzbedarf

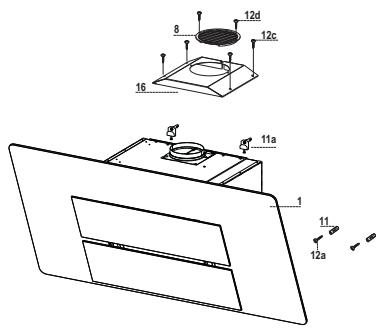

Koponenten

Pos.	St.	Produktkomponenten
1	1	Haubenkörper mit Schaltern, Beleuchtung, Geblüsegruppe, Filter
8	1	Luftleitgitter Luftaustritt
16	1	Filterdeckel
Pos.	St.	Montagekomponenten
11	2	Dübel
11a	2	Düb SB 12/10
12a	2	Schrauben 4,2 x 44,4
12c	4	Schrauben 2,9 x 6,5
12d	2	Schrauben 2,9 x 9,5
	St.	Dokumentation
	1	Bedienungsanleitung

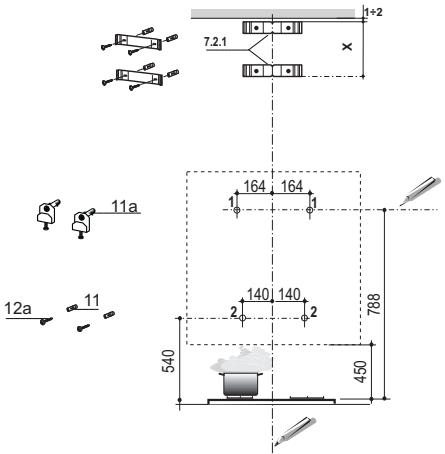

Bohren der Wand und Befestigung der Bügel

An der Wand anzeichnen:

• eine senkrechte Linie bis zur Decke oder zum oberen Rand in der Mitte des Installationsbereichs der Haube,
• eine waagrechte Linie mindestens 788~mm oberhalb der Kochmulde.
• 164 mm rechts von der senkrechten Bezugslinie einen Punkt (1) auf der waagrechten LinieKennzeichen.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprüfen.
• Wie angegeben 140mm rechts von der senkrechten Bezugslinie und 540mm oberhalb der Kochmulde einen Punkt (2) kennzeichnen.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprüfen.
  Die gekennzeichneten Punkte (1) mit einem Bohrer 12mm bohren.
  Die gekennzeichnen Punkte (2) mit einem Bohrer 8mm bohren.
  Die Dubel mit dem Biegel 11a in die Bohrungen (1) einfugen und festschrauben.
• Den Dubel 11 in die Bohrungen (2) einfugen.

Zur Montage der haube mit Dekorkamin (option)

• Den Bügel 7.2.1 wie angegeben 1 - 2mm unterhalb der Decke oder der oberen Begrenzung anlagen und seinen Mittelpunkt (Einschnitt) an der senkrechten Bezugslinie austrichten.
  Die Mitte der Llicher des Bügels kennzeichnen.
• Den Bügel 7.2.1 wie angegeben X mm unterhalb des ersten Bügels (X = Höhe des mitgelieferten oberen Kaminteils) anlagen und seinen Mittelpunkt (Einschnitt) an der senkrechten Bezugslinie ausrichten.
  Die Mitte der Llicher des Bügels kennzeichnen.
  Die gekennzeichneten Punkte mit einem Bohrer 08mm bohren.
  Die Dubel 11 in die Bohrungen einfugen.
  Die Bugel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
  Die Biegel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) befestigen.

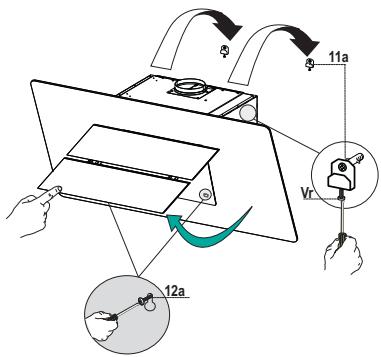

Montage des Haubenkörpers

• Die Klappen öffnen/ Die Klappe öffnen (siehe Abschnitt Öffnung Panel).
  Die Fettfilter an den speziellen Griffen Herausziehen.
  Die beiden Schrauben Vr der Bugel 11a auf den Hubbeginn regulieren.
• Den Haubenkorper an den 2 Bügeln 11a einhaken.
  Vom Haubeninneren her den Haubenkorper mit Hilfe der Schrauben Vr ausrichten.
  Die Sicherungsschraube 12a einschrauben.
  Die Klappen wieder verschreiben/ Die Klappe offen.

Luftaustritt bei der Umluftversion

• Den Filterdeckel mit vier Schrauben 12c (2,9 x 6,5) am Luftauslass anschrauben.
  Das Luftstromrichtungsgitter 8 mit den 2 mitgelieferten Schrauben 12d (2,9 x 9,5) am Auslass der aufbereiteten Luft befestigen.
  Die Klappe/n öffnen (Siehe Absatz Öffnen der Paneele).
  Die Fettfilter an den speziellen Griffen Herausziehen.
• Sicherstellen, dass die Aktivkohlefilter zur Geruchsbinding vorhanden sind.

Anschlüsse

LUFTAUSTRITT BEI DER ABLUFTVERSION

Vor der Installation die Netzspannung durch herausdrehen der Sicherung oder ausschalten des Hauptschalters stromlos machen.

Für die Installation der Ablufthaube wird auf die Anleitungen verwiesen, die im spezifischen Abluft-Bausatz für die Haube enthalten ist.

Achtung: Das Gerät nur an die Netzspannung die im Typenschild angegeben ist anschließen.

Elektroanschluss

Vor der Installation die Netzspannung durch herausdrehen der Sicherung oder ausschalten des Hauptschalters stromlos machen.
- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschäftet werden.
- Entfernen Sie die Fettfilter (s. Abschnitt „Wartung") und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.
Achtung: Das Gerät nur an die Netzspannung die im Typenschild angegeben ist anschließen.

Schalttafel

Taste	Funktion
T1	Stellt den Motor ab.
T2	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein.	Die Tasten T1+T2 leuchten.
T3	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein	Die Tasten T1+T3 leuchten.
	Aktiviert durch 2 Sekunden langes Drücken das um 30 Minuten verzögerte Abschalten (Motor+Beleuchtung). Bei aktiver Funktion kann die Betriebsgeschwindigkeit geändert werden.	Die entsprechenden Tasten T1+ (T2 oder T3 oder T4) blinken.
T4	Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein	Die Tasten T1+T4 leuchten.
	Aktiviert mit 2 Sekunden langem Drücken die auf 6 Minuten eingestellte Intensivgeschwindigkeit, nach deren Ablauf wieder zur zuvor gewährten Gebläsestufe zusückgekehrt wird. Für die Beseitigung von sehr intensiven Koch-dünsten geeignet.	Die Taste blinkt.
L	Schaltet die Beleuchtungsanlage auf hochster Intensitätstufe ein und aus.	Taste eingeschaltet

Öffnen des Paneels

• Das Paneel herausziehen.
• Das Paneel ist in jeder beliebigen Position arretierbar.
• Die Außenflächen mit einem feuchten Lappen und einem neutralen Flüssigreiniger saubern.
• Auch Innem mit einem feuchten Lappen und einem neutralen Reinigungsmittel saubern; keine nassen Tücher oder Schwämme, oder gar Wasser verwenden, und keine schleifenden Mittel einsetzen.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früiger gereinigt werden, was im Geschirrspuler möglich ist.
  Das Absauge Paneel offen.
• Bauen Sie die Filter einzeln aus. Drücken Sie die Filter nach hinten bis zum Anschlag undziehen Sie gleichzeitig vorne an der Grifföffnung soweit nach unten, dass Sie die Filter gut entnehmen können.
• Die Filter waschen, ohne sie zu verbiegen, und vor dem erneuten Einbau trocknen setzen. (die Farbe der Filteroberfläche kann sich mit der Zeit verändern, was aber die Wirksamkeit keinesfalls beeinträchtigt.)
• Nun die Filter wieder einbauen, so dass der Griff nach der äußerten Sichteite zeigt.
  Das Absauge Paneel schlieben.

Aktivkohle-Geruchsfilter (Umluftversion)

Der Aktivkohlefilter ist nicht wasch- oder regenerierbar und muss mindestens alle 4 Monate oder bei sehr intensiver Nutzung auch haufter geretzt werden.

AUSWECHSELN

Das Absauge paneel offen.
Die Fettfilter entfernen.
Die verbrauchten Aktivkohle-Geruchsfilter wie angegeben ausbauen (A).
Die neuen Filter wie angegeben einbauen (B).
Die Fettfilter wieder einbauen.
Das Absauge paneel schlieben.

Beleuchtung

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.

Achtung: Dieses Gerät ist mit einer weißen LED-Lampe der Klasse 1M gemäß EN 60825-1 ausgestattet: 1994 + A1:2002 + A2:2001 ; max. gefelieferte Lichtleistung @439nm: 7 W . Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
