FMA 905 WH XS - Hotte de cuisine FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	FRANKE
Modèle	FMA 905 WH XS
Largeur	900 mm
Profondeur	500 mm
Hauteur	250 mm
Distance minimale plan de cuisson	650 mm
Alimentation électrique	220-240 V ~ 50 Hz
Puissance moteur	200 W
Type de commande	Tactile
Nombre de vitesses	3 + intensive temporisée (6 min)
Éclairage	LED 7 W, classe 1M
Filtres à graisse	Métalliques autoporteurs, lavables au lave-vaisselle (tous les 2 mois)
Filtre à charbon actif	Remplacement tous les 4 mois (non lavable)
Matériau	Acier laqué blanc
Poids net	15 kg
Débit d'air	650 m³/h
Niveau sonore	50 dB(A)
Réparabilité	Éclairage LED remplaçable uniquement par service après-vente
Installation	Murale, sortie air aspirante ou recyclage
Sécurité	Interrupteur bipolaire obligatoire, mise à la terre

FOIRE AUX QUESTIONS - FMA 905 WH XS FRANKE

Comment installer la hotte Franke FMA 905 WH XS ?

Tracer une ligne verticale au centre et une horizontale à 788 mm au-dessus du plan de cuisson. Percer des trous de 12 mm pour les supports et de 8 mm pour les chevilles. Accrocher le corps de hotte et régler le niveau. La distance minimale entre le plan de cuisson et la hotte est de 650 mm.

Quelle est la hauteur de montage recommandée ?

La distance de sécurité minimum entre le plan de cuisson et la hotte est de 650 mm. Pour les cuisinières à gaz, respectez la distance spécifiée dans leur notice si elle est supérieure.

Comment nettoyer les filtres à graisse ?

Les filtres métalliques autoporteurs sont lavables au lave-vaisselle. Ouvrez les panneaux, retirez les filtres en les poussant vers l'arrière et en tirant vers le bas. Lavez-les sans les plier, séchez-les et remontez-les tous les 2 mois environ.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est pas lavable et doit être remplacé tous les 4 mois environ, ou plus souvent en cas d'usage intensif. Ouvrez les panneaux, retirez les filtres à graisse, puis remplacez le filtre à charbon.

Comment utiliser la fonction d'extinction différée ?

Appuyez sur la touche T3 pendant 2 secondes pour activer l'extinction différée de 30 minutes (moteur + éclairage). Pendant ce délai, vous pouvez changer la vitesse. Les touches T1 et (T2, T3 ou T4) clignotent.

Comment activer la vitesse intensive ?

Appuyez sur la touche T4 pendant 2 secondes pour lancer la vitesse intensive temporisée à 6 minutes. Après ce délai, la hotte revient à la vitesse précédente. Utile pour les pics de fumée.

Que faire si le cordon d'alimentation est endommagé ?

Ne pas utiliser l'appareil. Faites remplacer le cordon par le fabricant ou un service après-vente agréé pour éviter tout risque d'accident.

Peut-on utiliser la hotte avec une cuisinière à gaz ?

Oui, mais la pièce doit avoir une aération suffisante. La pression négative ne doit pas dépasser 0,04 mbar pour éviter le reflux des gaz. Si le plan de cuisson à gaz spécifie une distance supérieure à 650 mm, respectez cette distance.

Comment allumer et éteindre l'éclairage ?

Appuyez sur la touche L pour allumer ou éteindre l'éclairage à intensité maximale. La touche s'allume lorsque l'éclairage est actif.

Comment ouvrir le panneau de la hotte ?

Tirez simplement le panneau vers l'extérieur. Il se bloque automatiquement dans n'importe quelle position. Pour le nettoyer, utilisez un chiffon humide et un détergent liquide neutre, à l'intérieur et à l'extérieur.

MODE D'EMPLOI FMA 905 WH XS FRANKE

Les instructions pour l'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil.

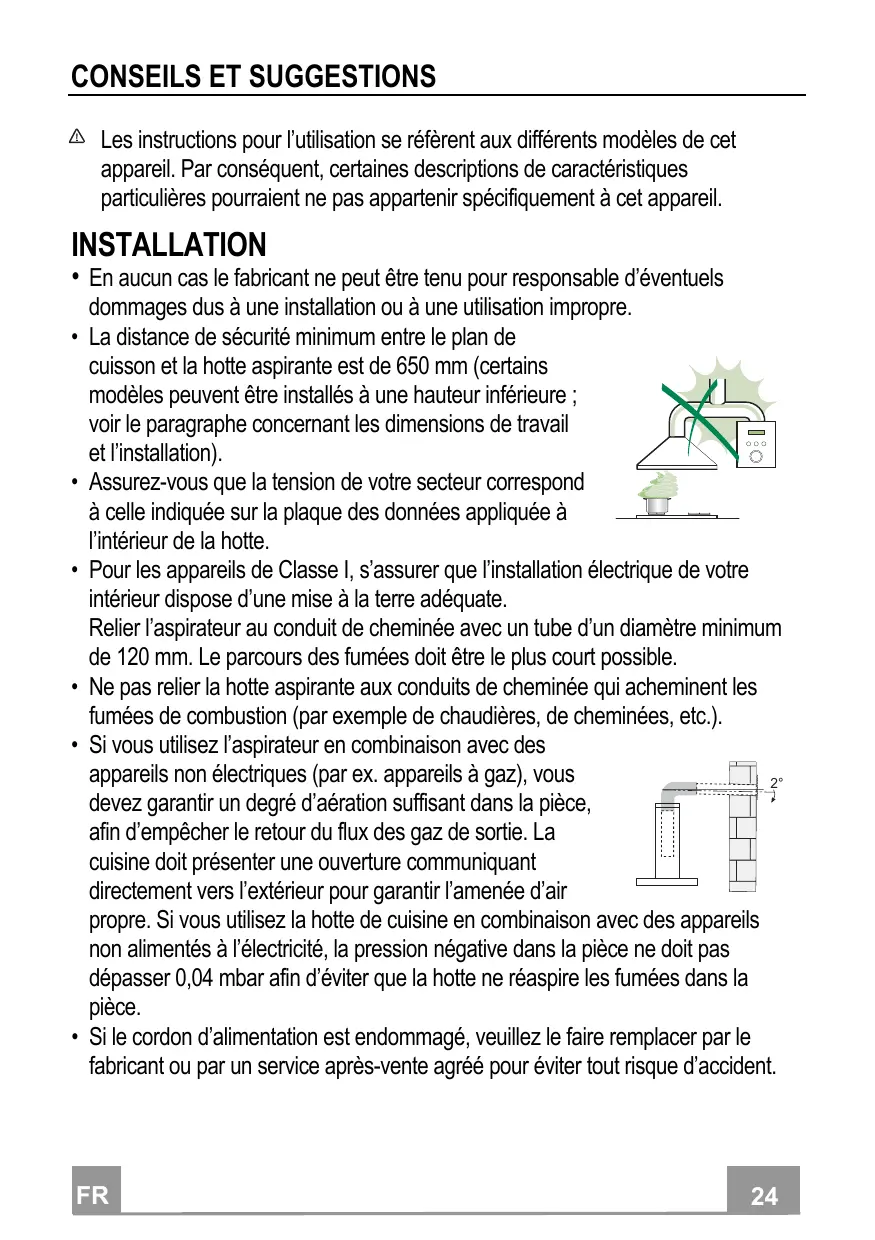

Installation

• En aucun cas le fabricant ne peut être tenu pour responsable de dommages éventuels dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation). Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre ajustée.

Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d'aération suffisant dans la pièce, afin d'empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une ouverture communiquant directement vers l'extérieur pour garantir l'aération d'air

propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la pièce.

• Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente/agréé pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en teni
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.

• Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire avant une ouverture des contacts d'au moins 3 mm.

Utilisation

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.
• Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.
• Cet appareil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d'utiliser cet appareil en sécurité et sur les dangers que cela comporte.

Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

• ATTENTION : Les parties accessibles peuvent devenir très chaudes pendant l'utilisation des appareils de cuisson.

Entretien

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le début indiqué (danger d'incendie).
• Nettoyer les filtres à graisse tous les 2 Ces filtres peuvent être lavés au lave-vaiselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

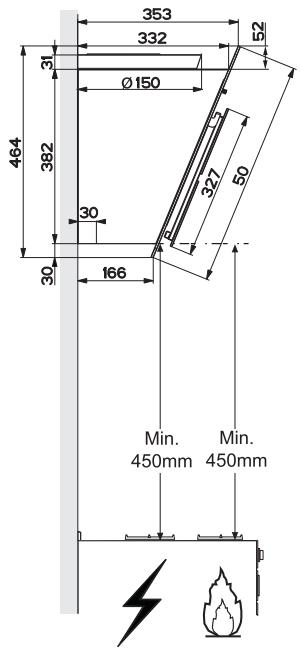

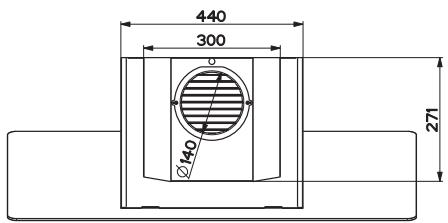

Encombrement

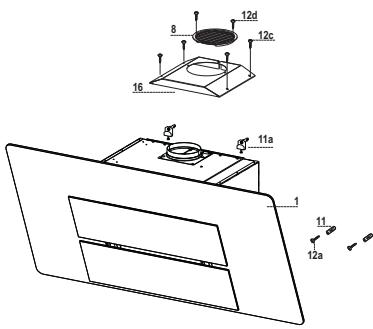

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hote équipé de: Comandes, Lumière, Groupe Ventilateur, Filtres
8	1	Grille orientée Sortie de l'Air
16	1	Couvercle filtrant
Réf.	Q.té	Composants pour l'installation
11	2	Chevilles
11a	2	Chevilles SB 12/10
12a	2	Vis 4,2 x 44,4
12c	4	Vis 2,9 x 6,5
12d	2	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

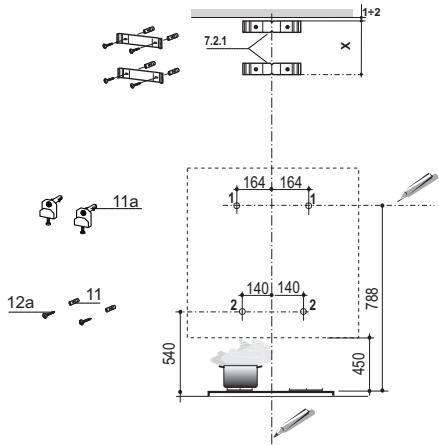

Tracer sur la paroi :

• une ligne verticale jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 788 mm au-dessus du plan de cuisson.
• Marquer un point (1) sur la ligne horizontale à 164 mm à droite de la ligne verticale de référence.
• Répéter cette opération de l'autre côté et vérifier la mise à niveau.
• Marquer comme indiqué, un point de référence (2) à 140mm de la ligne verticale de référence et 540mm au-dessus du plan de cuisson.
• Répéter cette opération de l'autre côté et vérifier la mise à niveau.
• Percer les points marqués (1) avec une mèche de 12 mm.
• Percer les points marqués (2) avec une mèche de 8 mm.
• Mettre les chevilles avec le support 11a dans les trous (1) et visser.
• Insérer les chevilles 11 dans les trous (2).

Pour installation avec cheminée décorative : (option)

• Poser le support 7.2.1 comme indiqué, à 1 - 2mm du plafond ou de la limite supérieure, en alignant le centre (encoche) sur la ligne verticale de référence.
• Marquer les centres des trous du support.
• Faire reposer le support 7.2.1, comme indiqué, à X mm en dessous du premier support (X = hauteur de la partie supérieure fournie), en alignant le centre (encochement) sur la ligne verticale de référence.
• Marquer les centres des trous du support.
• Percer les points marqués avec une mèche de 8 mm.
• Insérer les chevilles 11 dans les trous.
• Fixer les supports à l'aide des vis 12a (4,2 x 44,4) fournies.

Montage du corps de hotte

• Ouvrir les portes/la porte (Regard paragraphe Ouverture Panels).
• Retirer les Filtres à Graisse en agissant sur les poignées appropriées.
• Placer les deux vis Vr, sur les équerres 11a sans les visser.
• Accrocher le corps de hotte aux 2 barres 11a.
• Agir sur les vis Vr de l'intérieur du corps de hotte pour en régler le niveau.
• Visser les vis de sécurité 12a.
• Refermer les portes/la porte.

Sortie air version filtrante

• Serrer le couvercle filtrant sur la sortie de l'air, avec quatre vis 12c (2,9 x 6,5).
• Fixer la grille orientée 8 sur la sortie de l'air recyclé avec 2 vis 12d (2,9 x 9,5) fournies.
• Ouvrir la ou les portes (voir paragraphe Ouverture panneaux).
• Retirer les filtres à graisse en intervenant sur les poignées prévues à cet effet.
• S'assurer de la présence des filtres anti-odeur à charbon actif.

SORTIE air version aspirante

Pour l'installation de la hotte version aspirante, voir les instructions contenues dans le kit d'aspiration spécifique pour la hotte.

Branchement electrique

• Brancher la hotter sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

Tableau des commandes

Touche	Fonction
T1	Coupe le moteur.
T2	Démarre le moteur en première vitesse	Les touches T1+T2 sont al-lumées.
T3	Démarre le moteur en deuxieme vitesse	Les touches T1+T3 sont al-lumées.
	Appuyée pendant 2 secondes, elle active l'extinction différée de 30 minutes (Moteur + Éclairage). Lorsque la fonction est active, vous pouvez varier la vitesse d'exercice.	Les touches respectives T1+ (T2 ou T3 ou T4) clignotent.
T4	Démarre le moteur en troisieme vitesse	Les touches T1+T4 sont al-lumées.
	Appuyée pendant 2 secondes, elle démarre la vitesse Intensive temporisée à 6 minutes, après lesquilles le système returné à la vitesse pré-cédemment programmée. Fonction indiquée pour faire face aux pointes d'émission des fu-mées de cuisson.	La touche clignote.
L	Allume et étèint l'éclairage à l'intensité maxi-male.	Touche allumée

Ouverture panneau

• Ouvrir le panneau en le tirant.
• Le panneau se bloquera quel que soit la position où il se place.
• Le nettoyer à l'extérieur avec un chiffon humide et un détergent liquide neutre.
• Le nettoyer également à l’intérieur avec un chiffon humide et un détergent neutre; ne jamais utiliser des chiffons ou des éponges mouillés, ni des jets d'eau; ne pas utiliser de substances abrasives.

Nettoyage filtres anti-graisse metalliques autoporteurs

• Lavables au lave-vaiselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Tirer sur les panneaux pour les ouvrir.
• Retirer les filtres, un à un, en les poussant vers la partie postérieure du groupe tout en tirant vers le bas.
• Laver les filtres en évitant de les plier, et les faire sécher avant de les remonter. (Tout changement de couleur sur la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l'efficacité de ce dernier.)
• Remonter les filtres en faisant attention de tenir la poignée vers la partie externe visible.
• Refermer les panneaux comport.

Filtres anti-odeur au charbon actif (version filtrante)

Le filtre anti-odeur au charbon actif n'est pas lavable et ne peut pas être régénéré ; il faut le remplacer tous les 4 mois de service environ, ou plus souvent en cas d'usage particulièrement intense.

Reemplacement

• Tirer sur les panneaux comport pour les ouvrir.
• Retirer les filtres à graisse.
• Enlever les filtres anti-odeur au charbon actif satures, comme indiqué (A).
• Monter les nouveaux filtres, comme indiqué (B).
• Remonter les filtres à graisse.
• Refermer les panneaux comport.

Éclairage

Attention : Cet appareil est doté d'une lumière LED blanche de classe 1M conformément à la norme EN 60825-1: 1994 + A1:2002 + A2:2001 : puissance optique maximum émise à 439nm : 7 W. Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...)

• Pour le remplacement, contacter le Service après-vente. (« Pour l'achat, s'adresser au service après-vente »).
