FMA 905 WH XS - Mutfak davlumbazı FRANKE - Ücretsiz kullanım kılavuzu

Ürün Tipi	Mutfak Davlumbazı
Marka	FRANKE
Model	FMA 905 WH XS
Genişlik	900 mm
Derinlik	500 mm
Yükseklik	250 mm
Ocak ile Minimum Mesafe	650 mm
Elektrik Beslemesi	220-240 V ~ 50 Hz
Motor Gücü	200 W
Kontrol Tipi	Dokunmatik
Hız Sayısı	3 + zaman ayarlı yoğun (6 dk)
Aydınlatma	LED 7 W, Sınıf 1M
Yağ Filtreleri	Kendi kendini taşıyan metalik, bulaşık makinesinde yıkanabilir (her 2 ayda bir)
Aktif Karbon Filtre	Her 4 ayda bir değiştirilir (yıkanamaz)
Malzeme	Beyaz lake çelik
Net Ağırlık	15 kg
Hava Debisi	650 m³/h
Ses Seviyesi	50 dB(A)
Onarılabilirlik	LED aydınlatma yalnızca satış sonrası servis tarafından değiştirilebilir
Kurulum	Duvar tipi, emişli hava çıkışı veya devridaim
Güvenlik	Zorunlu bipolar anahtar, topraklama

Sık sorulan sorular - FMA 905 WH XS FRANKE

Franke FMA 905 WH XS davlumbaz nasıl kurulur?

Ocağın üzerinde merkezde dikey bir çizgi ve 788 mm yükseklikte yatay bir çizgi işaretleyin. Destekler için 12 mm, dübeller için 8 mm delikler açın. Davlumbaz gövdesini asın ve seviyesini ayarlayın. Ocak ile davlumbaz arasındaki minimum mesafe 650 mm'dir.

Önerilen montaj yüksekliği nedir?

Ocak ile davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. Gazlı ocaklar için, kullanım kılavuzunda belirtilen mesafe daha büyükse buna uyun.

Yağ filtreleri nasıl temizlenir?

Kendi kendini taşıyan metalik filtreler bulaşık makinesinde yıkanabilir. Panelleri açın, filtreleri geriye iterek ve aşağı çekerek çıkarın. Bükmeden yıkayın, kurutun ve yaklaşık her 2 ayda bir tekrar takın.

Aktif karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre yıkanamaz ve yaklaşık her 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir. Panelleri açın, yağ filtrelerini çıkarın, ardından karbon filtreyi değiştirin.

Gecikmeli kapatma işlevi nasıl kullanılır?

30 dakika gecikmeli kapatmayı (motor + aydınlatma) etkinleştirmek için T3 tuşuna 2 saniye basın. Bu süre içinde hızı değiştirebilirsiniz. T1 ve (T2, T3 veya T4) tuşları yanıp söner.

Yoğun hız nasıl etkinleştirilir?

6 dakika süreli yoğun hızı başlatmak için T4 tuşuna 2 saniye basın. Bu süre sonunda davlumbaz önceki hıza döner. Duman artışları için kullanışlıdır.

Güç kablosu hasar görmüşse ne yapılmalı?

Cihazı kullanmayın. Kabloyu, kaza riskini önlemek için üretici veya yetkili servis tarafından değiştirtin.

Davlumbaz gazlı ocakla kullanılabilir mi?

Evet, ancak odanın yeterli havalandırması olmalıdır. Gazların geri akışını önlemek için negatif basınç 0,04 mbar'ı geçmemelidir. Gazlı ocak 650 mm'den daha büyük bir mesafe belirtiyorsa, bu mesafeye uyun.

Aydınlatma nasıl açılıp kapatılır?

Maksimum yoğunlukta aydınlatmayı açmak veya kapatmak için L tuşuna basın. Aydınlatma etkinken tuş yanar.

Davlumbaz paneli nasıl açılır?

Paneli dışarı doğru çekin. Herhangi bir pozisyonda otomatik olarak kilitlenir. Temizlemek için iç ve dış kısımda nemli bir bez ve nötr sıvı deterjan kullanın.

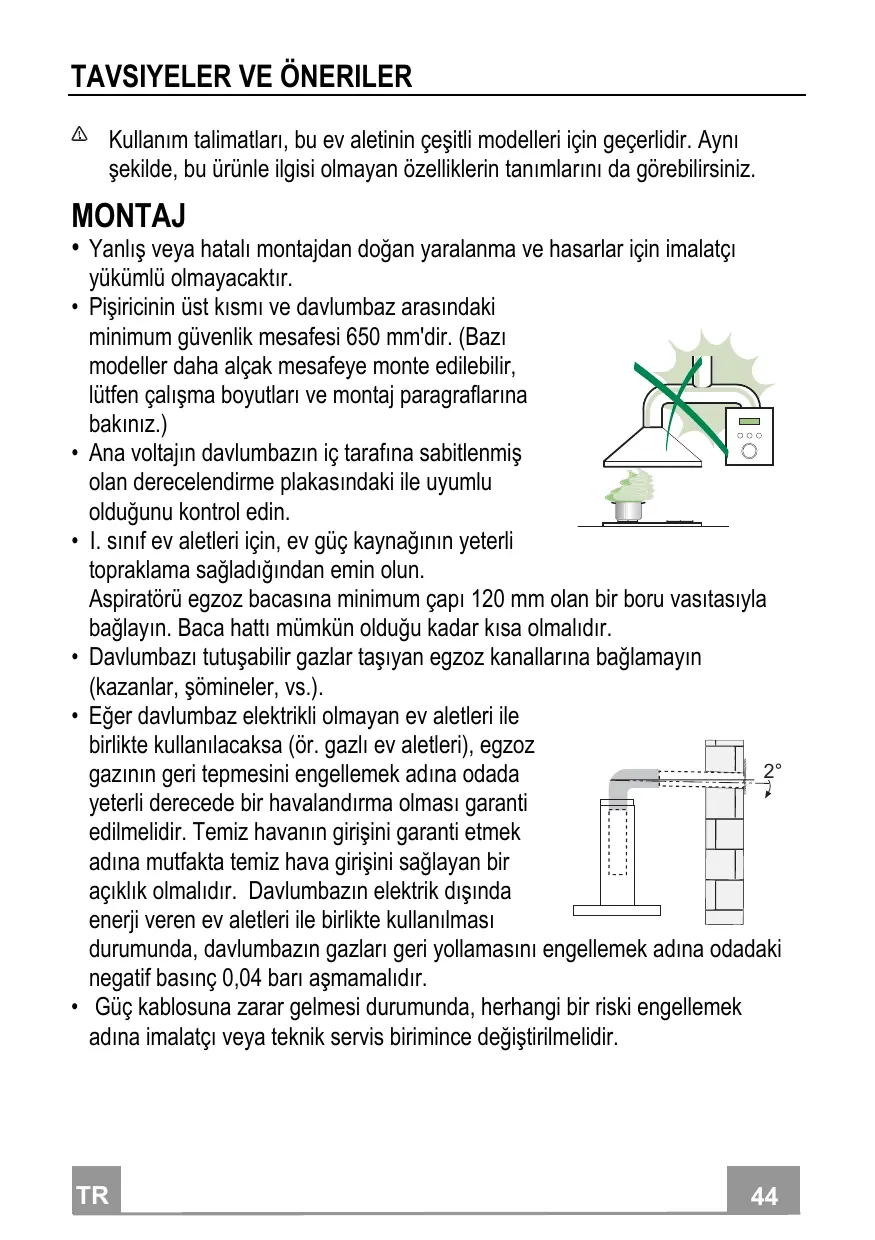

KULLANIM KILAVUZU FMA 905 WH XS FRANKE

Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımları da görebilirsiniz.

MONTAJ

• Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kısmı ile davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. (Bazı modeller daha alçak mesafeye monte edilebilir, lütfen çalışma boyutları ve montaj paragraflarına bakınız.)
• Ana voltajın davlumbazın iç tarafına sabitlenmiş olan derecelendirme plakasındaki ile uyumlu olduğunu kontrol edin. I. sınıf ev aletleri için, ev güç kaynağının yeterli topraklama sağladığından emin olun.

Aspiratörü egzoz bacasına minimum çapı 120 mm olan bir boru vasıtasıyla bağlayın. Baca hattı mümkün olduğu kadar kısa olmalıdır.

• Davlumbazı tutuşabilir gazlar taşıyan egzoz kanallarına bağlamayın (kazanlar, şömineler, vs.).
• Eğer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazının geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişini garanti etmek adına mutfakta temiz hava girişi sağlayan bir açıklık olmalıdır. Davlumbazın elektrik dışında enerji veren ev aletleri ile birlikte kullanılması

durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı aşmamalıdır.

• Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalatçı veya teknik servis birimince değiştirilmelidir.

• Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Hava değişimi ile ilgili yönetmeliklere uyulması gerekir.
• Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın.

Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikelerine yol açabilir. - Davlumbazı, arasında en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasıtasıyla cereyana bağlayın.

KULLANIM

• Davlumbaz mutfak kokularını gidermek adına ev kullanımı için tasarlanmıştır.
• Davlumbazı asla tasarlandığı amaçlar dışında kullanmayın.
• Davlumbaz çalışırken altında boşuna yanan yüksek ateş asla bırakmayın.
• Ateş yoğunluğunu sadece tencere altında kalacak ve yanlardan taşmayacak şekilde ayarlayın.
• Fritözler kullanım esnasında sürekli izlenmelidir: fazla ısınmış yağ, ateş alabilir.
• Davlumbazın altında flambe yapmayınız; yangın riski.
• Bu ev aleti, 8 yaş üstü çocuklar ve fiziksel, duyusal veya akli yetersizliği olan veya tecrübe ve bilgi eksikliği olan kişilerce, bu kişilerin güvenliğinden sorumlu olan kişilerin gözetimi altında veya ev aletinin kullanımı ile ilgili talimatlar kendilerine verildiği durumlarda kullanılabilir. Çocuklar, ev aleti ile oynamamalıdır. Temizleme ve bakım, gözetim altında olmadıklarında çocuklarca yapılmayacaktır.

• DİKKAT: Pişirme aletleri ile kullanıldıklarında temas edilebilir parçalar ısınabilir.

BAKIM

• Herhangi bir bakım işlemine başlamadan evvel ev aletini elektrik şebekesinden veya ana güç kaynağından fişini çekin.
• Belirlenmiş zaman sonunda filtreleri temizleyin ve/veya değiştirin (Yangın tehlikesi).
• Yağ filtreleri her 2 ayda bir veya yoğun kullanım olması durumunda daha sık olarak temizlenmelidir ve bulaşık makinesinde yıkanabilirler.
• Aktif karbon filtresi yıkanabilir değildir, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanım olması durumunda daha sık olarak değiştirilmelidir.
• Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin.

Ürün üstündeki veya paketindeki sembol, bu ürünün evsel atık olarak değerlendirilmeyeceğinin göstergesidir. Elektrikli ve elektronik ekipmanın geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde bertaraf edildiğinden emin olarak, bu atık ürününün uygun olmayan şekilde işlenmesinden doğacak çevre ve insan sağlığı için potansiyel olumsuz sonuçların engellenmesine yardımcı olacaksınız. Bu ürünün geri dönüşümü ile ilgili daha detaylı bilgi için lütfen yerel yetkili ofisiniz, evsel atık bertaraf hizmeti veya ürünü satın aldığınız mağaza ile irtibata geçiniz.

Boyutlar

Akşam

Ref.	Adet	Ürün Aksami
1	1	Kumandalar, Aydinlatma, Vantilator Grubu, Filtrerlerle komple Davlumbaz Gövdesi
8	1	Hava Çkışına yönelik Izgara
16	1	Filtre edici kapak
Ref.	Adet	Kurulum Aksamı
11	2	Bağlanti parçaları
11a	2	Bağlanti parçaları SB 12/10
12a	2	Vidalar 4,2 x 44,4
12c	4	Vidalar 2,9 x 6,5
12d	2	Vidalar 2,9 x 9,5
	Adet	Dokümantasyon
	1	Kullanım Kitapçı�能

Duvar üzerinde çizin:

• Davlumbazın montajı için öngörülen bölgenin ortasında, tavana veya en yüksek noktaya kadar dikey bir çizgi;
• Pişirme düzleminin en az 788 mm üstünde yatay bir çizgi.
• Referans dikey çizginin 164 mm sağında yatay çizgi üzerine bir nokta (1) işaretleyin.
• Bu işlemi, hizayı sağlayarak sol tarafta da tekrarlayın.
• Belirtildiği şekilde, referans dikey çizginin 140 mm ve pişirme düzleminin 540 mm üstüne bir referans nokta (2) işaretleyin.
• Bu işlemi, hizayı sağlayarak sol tarafta da tekrarlayın.
• İşaretli noktaları (1) 12 mm delin.
• İşaretli noktaları (2) 8 mm delin. 11a askı bağlantı parçalarını deliklere (1) yerleştirin ve vidalayın. 11 numaralı dubeyi deliklere (2) yerleştirin.

Dekoratif baca montajı için: (İsteğe Bağlı)

• Askı 7.2.1'de belirtilen şekilde, ortasını (çentik) referans dikey çizgiye hizalayarak, tavana veya en uç yüksekliğe 1-2 mm mesafede dayayın.
• Askı deliklerinin ortasını işaretleyin.
• Askı 7.2.1'i şekilde gösterildiği gibi, ortasını (çentik) referans dikey çizgiye hizalayarak ilk askının altına X mm'de dayandırın (X = donanımdaki Üst Baca yüksekliği).
• Askı deliklerinin ortasını işaretleyin.
• İşaretli noktaları 8 mm delin. 11 numaralı dübelleri deliklere yerleştirin.
• Askıları, donanımdaki 12a (4,2 x 44,4) vidalarını kullanarak sabitleyin.

Davlumbaz Gövdesinin Montajı

• Kapağı açın ("Panelin Açılması" paragrafına bakın).
• Yağ önleyici filtreleri uygun kulplarından tutarak çıkarın.
• İşlem öncesi 11a askıların iki Vr vidasını ayarlayın.
• Davlumbaz gövdesini 11a askısına takın.
• Davlumbaz gövdesi içinden, davlumbaz gövdesini hizalamak için Vr vidalarla oynayın.
• Güvenlik vidalarını 12a takın.
• Kapakları/kapağı kapatın.

Filtreli Sistemde Hava Çıkışı

• Filtre edici kapağı, dört 12c (2,9 x 6,5) vidayı kullanarak hava çıkışına vidalayın.
• Geri dönüşümlü hava çıkışına yönelik ızgarayı, donanımdaki 2 adet 12d (2,9 x 9,5) vidayla sabitleyin.
• Kapağı açın ("Panelin Açılması" paragrafına bakın).
• Yağ önleyici filtreleri uygun kulplarından tutarak çıkarın.
• Koku önleyici karbon filtrelerin bulunduğundan emin olun.

Bağlantılar

TAHLİYELİ SİSTEMDE HAVA ÇIKIŞI

Tahliyeli sistemde çalışacak davlumbazı monte etmek için davlumbaza özel tahliye kitinde bulunan talimatlara başvurun.

ELEKTRİK BAĞLANTISI

• Davlumbazı şebeke cereyanına bağlarken ara temas aralığı en az 3 mm olan kutuplu bir elektrik anahtarı koyunuz.
• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu fişinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

Kumanda paneli

Tuş	Fonksiyon
T1	Motoru durdurur.
T2	Birinci yüzda motoru calistırir.	T1+T2 tuşları yanar.
T3	İkinci yüzda motoru calistırir.	T1+T3 tuşları yanar.
	2 Saniye basilmasio 30 dakikalık uyku modunun etkinleşmesini-SAğlar (Motor + İskihtar). Bir fonksiyon aktifken ilem yüzım防盗ştre bilirsuniz.	Ilgili tuşlar T1+ (T2 veya T3 veya T4) yanıp)söner.
T4	Üçuncü yüzda motoru calistırir	T1+T4 tuşları yanar.
	2 Saniye basmak 6 dakika icin:yogun yüzda calistmayı etkin duruma getirir. Bu surenin sonunday, ayarlanmılı olan bir oncekiriteria geri)döner.Pişirme sirasindaki dumanın fazla:yayilmrightsengellemek icin uygundur.	Tuşyanıp)söner.
L	Aydınlatma tesisatı,maksimum:yogunlukta acar ve kapatır.	Tuşışkıçık

Panelin açılması

• Panoyu çekerek açın.
• Panel her konumda kapalı olmalıdır.
• Dış taraftan nemli bir bez ve sıvı nötr deterjan ile temizleyiniz.
• İç taraftan nötr deterjan ve nemli bez kullanmak suretiyle temizleyiniz; ıslak bez veya sünger kullanmayınız, su sıkmayınız, aşındırıcı maddeler kullanmayınız.

Yağ tutucu filtreler

METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ

• Bu filtre bulaşık makinesinde de yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sıkça yıkanmaları gereklidir.
• Çekerek Konfor Panelleri'ni açınız.
• Filtreyi grubun arka bölümüne doğru iterek ve aynı anda aşağıya doğru çekerek çıkartın.
• Bükülmemesine özen göstererek emme panelini yıkayın ve kurmadan önce kurumasını bekleyin.
• Tutamağın dış görünür tarafta olduğuna dikkat ederek filtreleri tekrar monte edin.
• Konfor panellerini kapatınız.

Koku Önleyici Aktif Karbon Filtre (Filtreli Sistem)

Aktif karbon filtresi yıkanamaz ve tekrar kullanılamaz, yaklaşık her 4 aylık kullanımdan sonra veya daha sık değiştirilmesi gerekir, özellikle yoğun kullanım içindir.

DEĞİŞTİRME

• Konfor Panellerini açınız.
• Konfor Panellerini açınız.
• Yağ önleyici filtreleri çıkarınız.
• Doluşmuş aktif karbon koku önleyici filtreleri resimde gösterildiği şekilde (A) çıkarınız.
• Yeni filtreleri belirtilen şekilde (B) takınız. Yağ önleyici filtreleri yeniden takınız.
• Konfor panellerini kapatınız.

Aydınlatma

Dikkat: Bu cihazda EN 60825-1: 1994 + A1:2002 + A2:2001 normuna uygun olarak 1M sınıfı beyaz LED lamba kullanılmıştır. 439 nm'de yayılan azami optik güç: 7 μW. Optik aletlerle (dürbün, büyüteç vb.) doğrudan bakmayın. Değiştirmek için Teknik Servis ile bağlantı kurun.
