| Tipo di prodotto | Cappa da cucina da incasso, versione aspirante o filtrante |
| Marca | Franke |
| Modello | DOWNDRAFT FDW 908 IB XS B |
| Larghezza | 90 cm (stima) |
| Profondità di incasso | 106 mm (montaggio dal basso) o 113 mm (montaggio dall'alto) |
| Peso | Circa 15 kg (stima) |
| Alimentazione elettrica | 220-240 V ~ 50/60 Hz (verificare la targhetta) |
| Potenza massima del piano cottura compatibile | 12,4 kW (gas naturale, 5 bruciatori) |
| Diametro uscita aria | 120 mm o 150 mm |
| Illuminazione | LED bianco (classe 1M secondo EN 60825-1) |
| Comandi | Elettronici touch con display LED, telecomando opzionale |
| Velocità | Multi-velocità + funzione intensiva (10 minuti) |
| Funzione Delay | Arresto automatico ritardato di 30 minuti |
| Filtri metallici antigrasso | Lavabili in lavastoviglie, allarme di saturazione dopo 100 ore |
| Filtro a carbone attivo (versione filtrante) | Sostituibile, allarme di saturazione dopo 200 ore (attivabile) |
| Manutenzione | Pulizia con panno umido e detergente neutro |
| Sicurezza | Arresto automatico in caso di surriscaldamento, blocco tasti possibile |
| Installazione | Incassata nel piano di lavoro, fissaggio con staffe incluse |
| Accessori forniti | Staffe di fissaggio, viti, manuale di istruzioni, cornice frontale |
| Certificazioni | Conforme alle norme elettriche CE |
Domande frequenti - DOWNDRAFT FDW 908 IB XS B FRANKE
Domande degli utenti su DOWNDRAFT FDW 908 IB XS B FRANKE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale DOWNDRAFT FDW 908 IB XS B - FRANKE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DOWNDRAFT FDW 908 IB XS B del marchio FRANKE.
MANUALE UTENTE DOWNDRAFT FDW 908 IB XS B FRANKE
IT Istruzioni per l'uso e installazione
Cappa
CONSIGLI E SUGGERIMENTI. 20

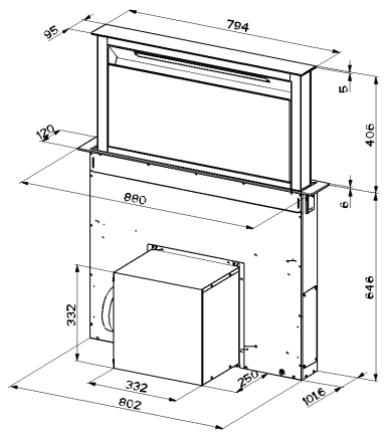

CARATTERISTICHE 21
INSTALLAZIONE 23
USO 33
MANUTENZIONE 35
SOMMAIRE
FR
CONSEILS ET SUGGESTIONS 37
CHARACTERISTIQUES 38
INSTALLATION 40
UTILISATION 50
ENTRETIEN 52
INHALTSVERZEICHNIS

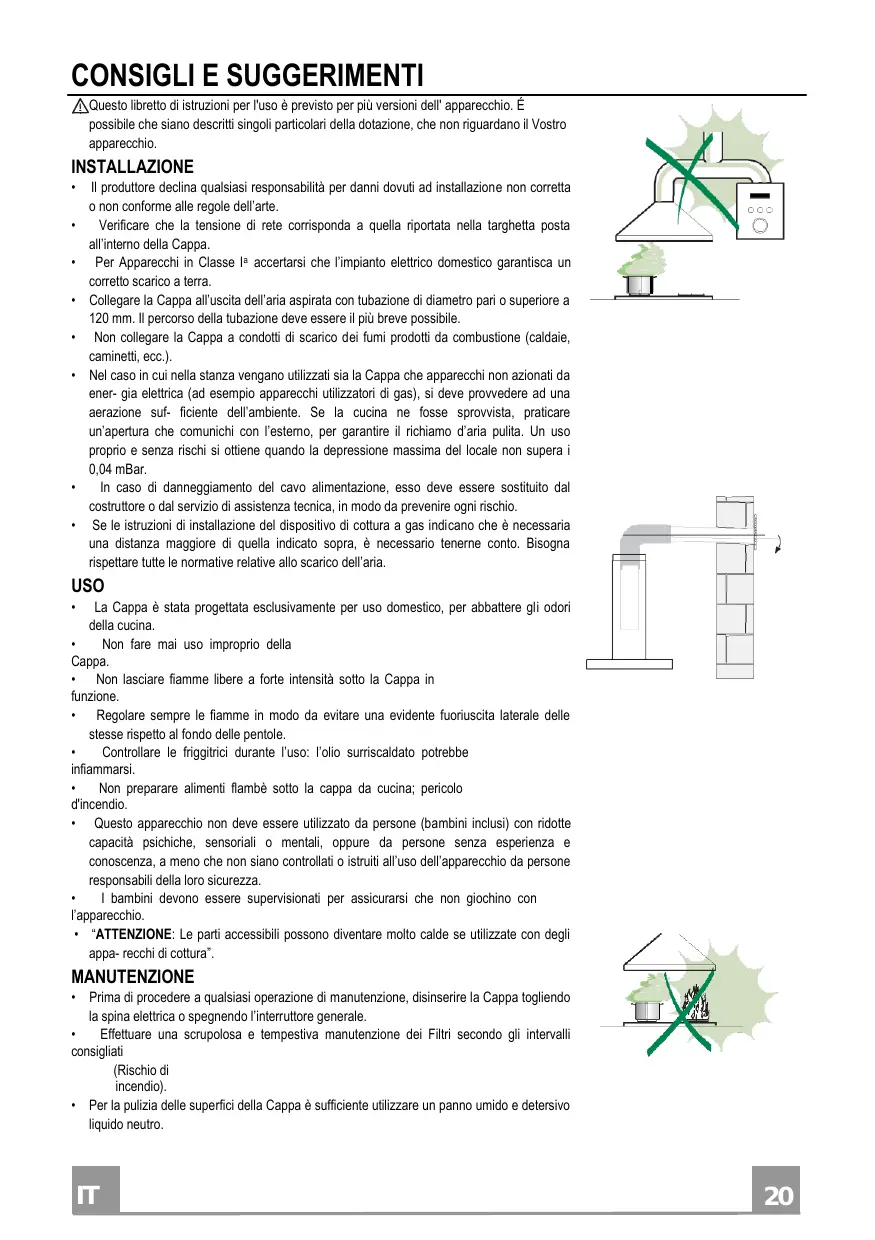

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. È possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
INSTALLAZIONE
- Il produttore declina qualsiasi responsabilità per danni dovuti a installazione non corretta o non conforme alle regole dell'arte.
- Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa.
- Per apparecchi in Classe I, accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
- Collegare la cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
- Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
- Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere a una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita. Un uso proprio e senza rischi si ottiene quando la depressione massima del locale non supera i 0,04 mBar.
- In caso di danneggiamento del cavo di alimentazione, esso deve essere sostituito dal costruttore o dal servizio di assistenza tecnica, in modo da prevenire ogni rischio.
- Se le istruzioni di installazione del dispositivo di cottura a gas indicano che è necessaria una distanza maggiore di quella indicata sopra, è necessario tenerne conto. Bisogna rispettare le normative relative allo scarico dell'aria.
USO
- La cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. Non fare mai uso improprio della
cappa.
Non lasciare fiamme libere a forte intensità sotto la cappa in funzione. - Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole. - Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi. Non preparare alimenti flambé sotto la cappa da cucina; pericolo di incendio. - Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllate o istruite all'uso dell'apparecchio da persone responsabili della loro sicurezza. - I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio. - "ATTENZIONE: Le parti accessibili possono diventare molto calde se utilizzate con degli apparecchi di cottura".
MANUTENZIONE
- Prima di procedere a qualsiasi operazione di manutenzione, disinserire la cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
- Effettuare una scrupolosa e tempestiva manutenzione dei filtri secondo gli intervalli consigliati
(Rischio di incendio).
- Per la pulizia delle superfici della cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.



Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

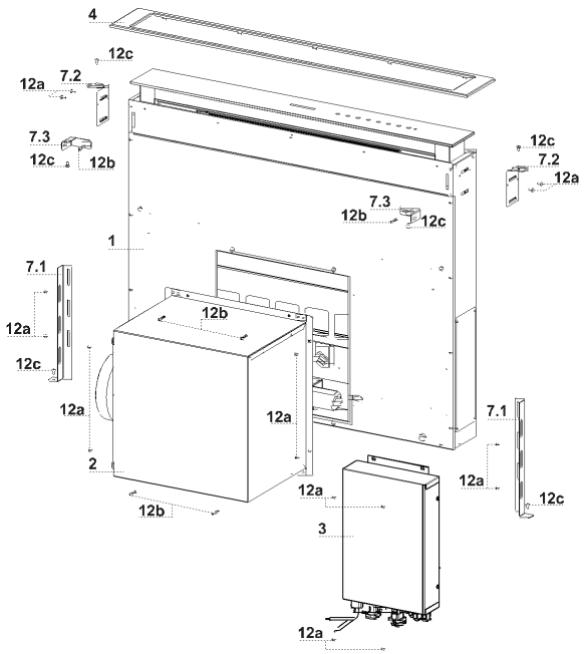

Componenti
| Rif. | Q.tà | Componenti di Prodotto |
| 1 | 1 | Corpo Cappa completo di: Comandi, Luce, Filtrì |
| 2 | 1 | Gruppo Motore |
| 3 | 1 | Gruppo Elettrico |
| 4 | 1 | Comice Frontale |
| Rif. | Q.tà | Componenti di Installazione |
| 7.1 | 2 | Staffa Fissaggio al Fondale |
| 7.2 | 2 | Staffa Fissaggio al Piano |
| 7.3 | 2 | Staffa Laterale |
| 12a | 16 | Viti 3,5 x 9,5 |
| 12b | 6 | Viti M4 x 8 |
| 12c | 6 | Viti 4 x 15 |
| Q.tà | Documentazione | |
| 1 | Libretto Istruzioni |




Questo apparecchio può essere utilizzato in abbinamento con piano a gas avente le seguenti caratteristiche:
- Potenza massima 12,4kW

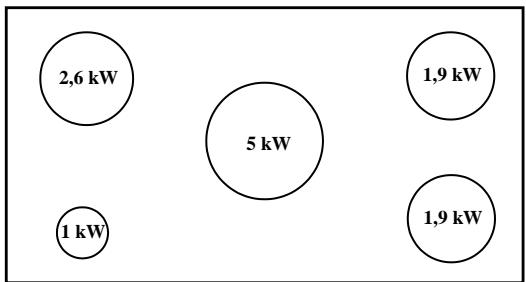

- 5 fuochi disposti come in figura seguente

Questa cappa è predisposta per essere installata internamente al mobile della cucina in:
- Versione aspirante: evacuazione esterna.
- Versione filtrante: ricircolo interno.
Sequenza operazioni Installazione
- Foratura piano e montaggio cappa
- Connessioni
- Controllo Funzionale
- Smaltimento Imballi

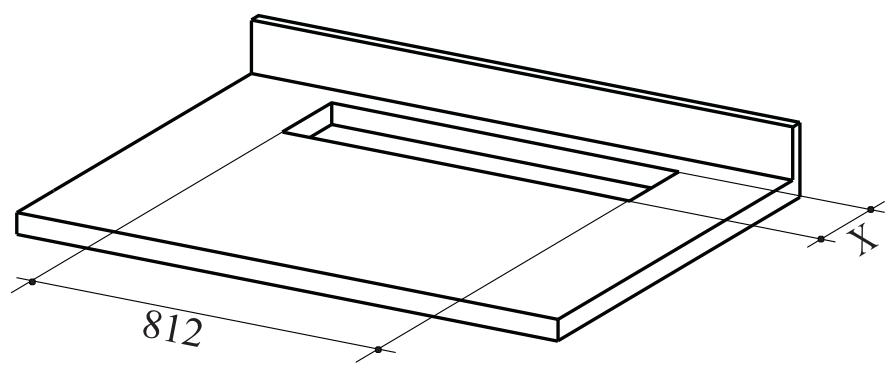

Foratura Piano di supporto

Attenzione
Una volta forato il Piano di supporto è possibile installare il Corpo Cappa in due modi:
- Infilando il Corpo Cappa dal basso (X = 106 mm).
- Infilando il Corpo Cappa dall'alto (X = 113 mm).
IMPORTANTE
La distanza minima tra il foro praticato per il piano di cottura e quello per l'apparecchio di aspirazione deve essere di almeno 3-5 cm in funzione della resistenza del materiale utilizzato per il top.

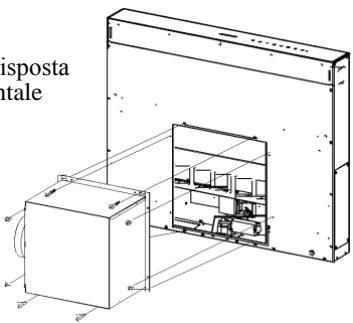

- La Cappa nasce predisposta per il montaggio frontale del Gruppo Motore.


- Se la predisposizione del mobile della cucina è differente e bisogna prevedere il montaggio del Gruppo Motore sul retro, va smontato il Tappo più fissato sul retro del Corpo Cappa e rimontato frontalmente, riposizionare anche il Cavo con Passacavo per il collegamento del Motore utilizzando l'asola predisposta su ciascun lato (A).
Prima di continuare va fissato il Gruppo Motore al Corpo Cappa (Vedi paragrafo Fissaggio Gruppo Motore).

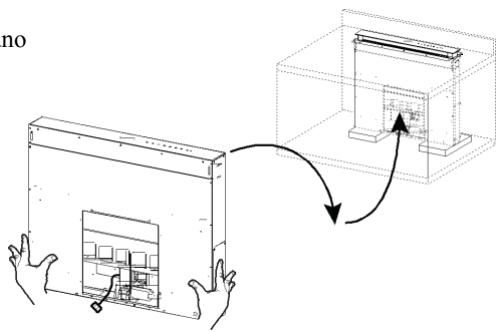

- Infilare il Corpo Cappa da quello nel piano di supporto precedentemente forato.
- Con l'auto di un supporto alzare il Corpo Cappa finché il frontale non fuoriesce dal Piano.

- Infilare le Staffe 7.2, come indicato in figura, nelle apposite asole e fissarle con le Viti 12a in dotazione.
- Centrare il Corpo Cappa rispetto all'asola del Piano Cottura.
- Fissare con 2 Viti 12c in dotazione il Corpo Cappa al Piano e togliere i supporti.


Attenzione:
Se a causa del materiale del piano cottura non fosse possibile avvitare le viti 12c, usare una piccola quantità di silicone per incollare le Staffe 7.2 al piano e lasciare asciugare bene prima di continuare con l'installazione.
- Infilare le Staffe 7.2, come indicato in figura, nelle apposite asole e fissarle con le Viti 12a in dotazione.

- La Cappa nasce predisposta per il montaggio frontale del Gruppo Motore.

- Se la predisposizione del mobile della cucina è differente e bisogna prevedere il montaggio del Gruppo Motore sul retro, va smontato il Tappo più fissato sul retro del Corpo Cappa e rimontato frontalmente, riposizionare anche il Cavo con Passacavo per il collegamento del Motore utilizzando l'asola predisposta su ciascun lato (A).


- Infilare il Corpo Cappa nel piano cottura precedentemente forato.
- Centrare il Corpo Cappa rispetto all'asola del Piano Cottura.
- Fissare con 2 Viti 12c in dotazione il Corpo Cappa.

Attenzione:
Se a causa del materiale del piano cottura non fosse possibile avvitare le viti 12c, usare una piccola quantità di silicone per incollare le Staffe 7.2 al piano e lasciare asciugare bene prima di continuare con l'installazione.

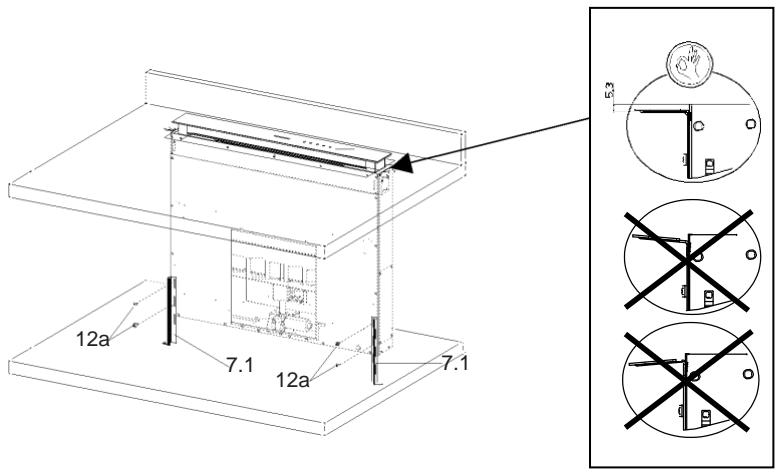

- Fissare frontalmente le staffe 7.1 al Corpo Cappa con le Viti 12a in dotazione.
- Prima di serrare definitivamente le Staffe effettuare le regolazioni che permetteranno alle staffe di appoggiare sulla base inferiore del piano evitando la deformazione delle staffe superiori 7.2 come indicato in figura.

- Con l'ausilio di una livella, livellare verticalmente il corpo cappa e fissarlo con 2 viti 12c in dotazione al piano inferiore.

- Fissare definitivamente le viti 12a.

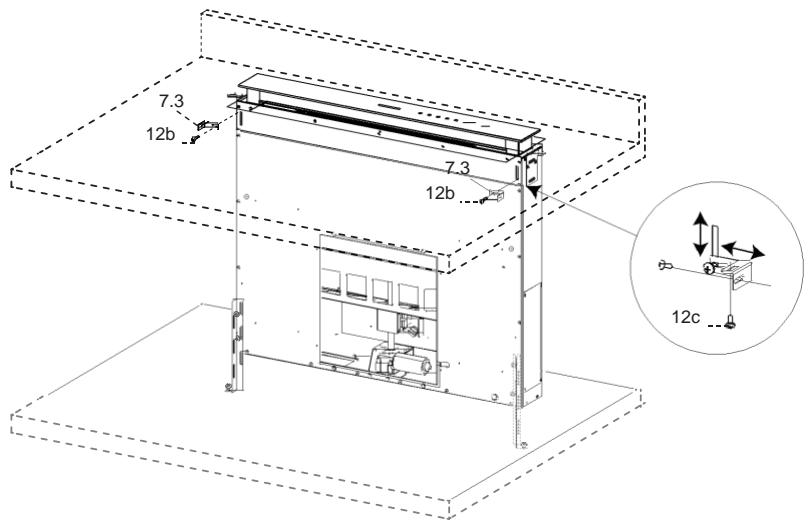

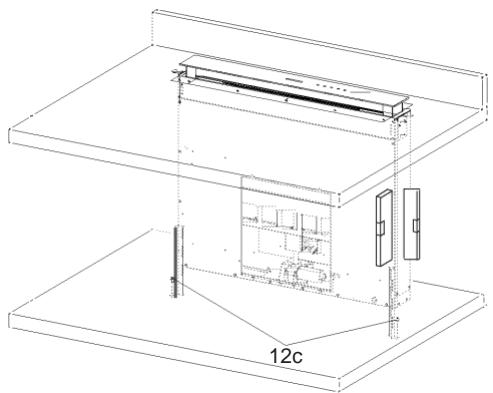

- Avvitare le staffe 7.3 al corpo cappa con le viti 12b in dotazione senza stringerle.
- Avvitare con le viti 12c in dotazione l'altra parte delle staffe 7.3 o alle pareti laterali del mobile o alla parte inferiore del piano cottura.

- Fissare definitivamente le viti 12c e 12b.
- L'installazione del gruppo motore (1) in posizione frontale o posteriore va decisa in base alla predisposizione del mobile da cucina, verificando il giusto posizionamento del tappo.
- Successivamente, in base a dove è stato ricavato il foro d'uscita dell'aria sul mobile, è possibile ruotare il gruppo motore di 90° in 90° al fine di permettere l'uscita dell'aria su tutti e 4 i lati in corrispondenza di quello del mobile (2).

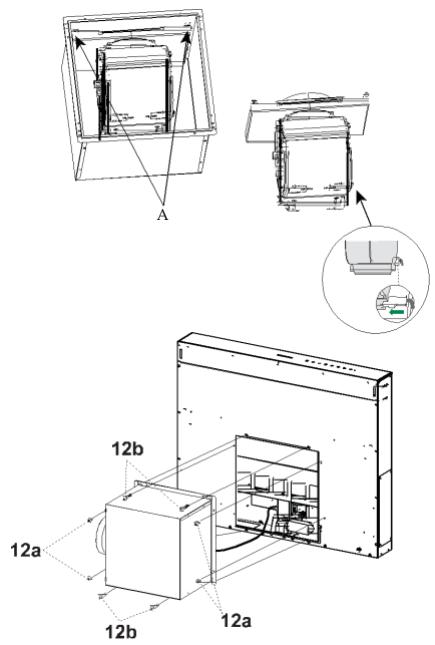

- Smontare il gruppo motore dal supporto svitando le 2 viti (A).
- Collegare il connettore proveniente dal corpo cappa alla connessione del gruppo motore.
- Rimontare il gruppo motore nel supporto con le 2 viti tolte precedentemente.
- Avvitare successivamente il gruppo motore al corpo cappa con le viti 12a e 12b in dotazione come indicato in figura.

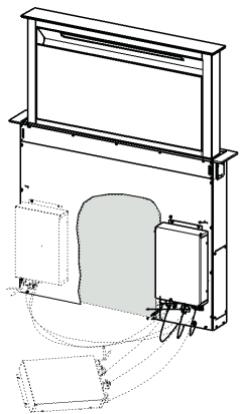

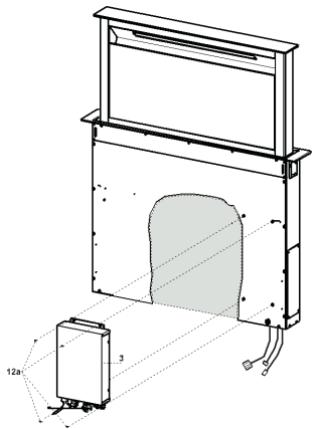

- Collegare i cavi elettrici che escono dalla parte destra inferiore del corpo cappa ai connettori sul gruppo elettrico.
- Ogni connettore dei cavi ha il suo corrispondente sul gruppo elettrico, prestare attenzione a non sbagliarsi sui collegamenti.

- Fissare il gruppo elettrico al corpo cappa con le viti 12a in dotazione.
- La posizione indicata in figura è solo un'opzione, in quanto a necessità può essere montata anche sulla sinistra del corpo cappa o addirittura lasciata libera sulla base del mobile qualora non ci fossero impedimenti strutturali o di sicurezza.

Attenzione: non installare il prodotto lasciando la scatola elettrica a contatto con il pavimento.
USCITA ARIA VERSIONE ASPIRANTE
Per installazione in versione aspirante, collegare la cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di Ø 150 o 120 mm, la cui scelta è lasciata all'installatore.
- Per collegamento con tubo Ø 120 mm, inserire la flangia di riduzione 9 sull'uscita del corpo cappa.
- Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
- Togliere eventuali filtri antiodore al carbone attivo.

USCITA ARIA VERSIONE FILTRANTE
- Collegare la flangia al foro di uscita dell'aria con un tubo rigido o flessibile di Ø 120 o 150 mm.
- Per collegamento con tubo Ø 120, inserire la flangia di riduzione 9 sull'uscita del corpo cappa.
- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
- Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2,9 x 9,5) in dotazione.
- Assicurarsi della presenza dei Filtri antidore al Carbone attivo (Vedi paragrafo Manutenzione Filtri al Carbone Attivo).

CONNESSIONE ELETTRICA
- Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3 mm.
Connettore Alimentazione
- Alzare il Corpo Mobile della Cappa (Vedi paragrafo Uso) di qualche centimetro.
- Per bloccare il movimento è sufficiente fare una pressione verso il basso sul Corpo Mobile che si sta alzando.
Attenzione: Mai bloccare l'Anta scorrevole durante le fasi di apertura o chiusura, tranne che nella fase per il montaggio della cornice.

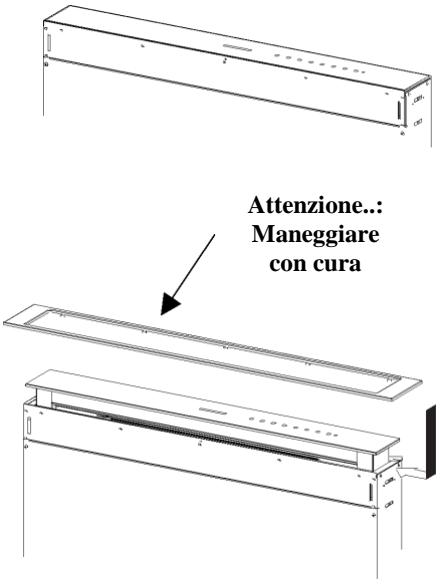

Rimuovere le protezioni in spugna dagli angoli del Vetro. - Prendere la Cornice Frontale ed infilarla dall'alto facendo attenzione che le sue linguette si inseriscano nelle asole predisposte sulla Cappa e farlo scorrere verso sinistra.
Attenzione: Tutte le linguette devono essere inserite.

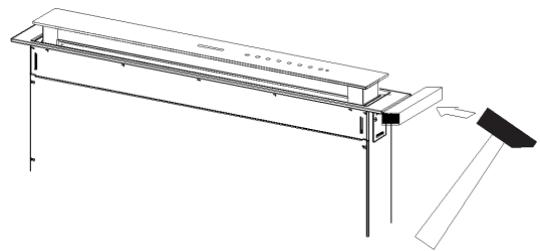

- Battere sulla Cornice Frontale da Destra verso Sinistra con l'aiuto di un arnese (Martello) fino a battuta. Per non rovinarla si può usare un elemento (pezzo di legno a misura) tra il martello e la Cornice Frontale.
- Fare riferimento al Paragrafo Uso per riportare il Corpo Mobile in posizione Standard.



- Aprire l'Anta della Cappa (Vedi Paragrafo Uso).

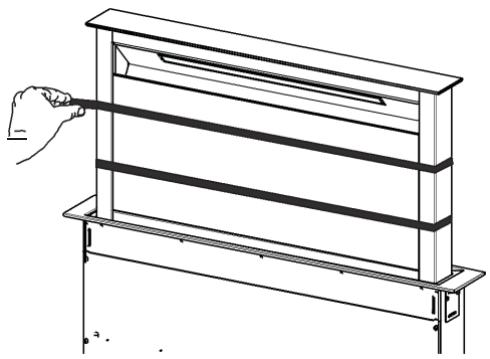

- Togliere le 2 strisce di nastro adesivo che assicurano il pannello solo durante il trasporto.

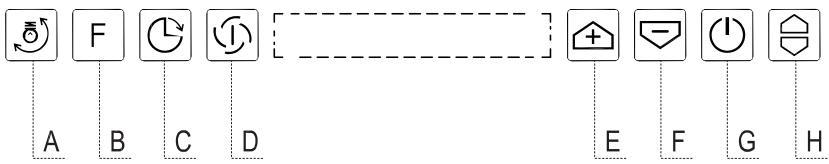

Quadro comandi
| Tasto | Funzione | Tasto Led |
| A | Il+tasto Funzione solo ad Anta Aperta. | |
| Pressione Breve = Accende/Spagne le Luci alla massima | ||
| Pressione di 2 Secondi = Accende/Spagne le Luci di Cortesia | ||
| B | Anta Aperta o Chiusa Pressione breve = effettua il Reset dell'allarme saturazione Filtri. | Dopo 100 ore di Funzionamento Visualizza il simbolo Goccia per segnare la saturatione dei Filtri Metallici. Dopo 200 ore di Funzionamento Visualizza C per segnare la saturatione dei Filtri al Carbone |
| Anta Aperta o Chiusa Pressione di 2 Secondi = Abilita/Disabilita l'Allarme Filtrial al Car-bone Attivo con Motore Spento e sono allarmi Filtri | 2 Lampeggi Simbolo C = Allarme Filtri C.A. Attivato 1 Lampeggio Simbolo C = Allarme Filtri C.A. | |
| C | Anta Aperta. Pressione breve = Attiva/Disattiva il Delay, lo spegnimento automa-tico ridatto di 30°, del Motore e dell'Impianto di Illuminazione da qualsiasi Velocità. Si disattiva premendo | Visualizza il simbolo Orologio. |
| Funzione sa ia ad Anta Chiusa che Aperta con Motore + Luci = Off. Pressione di 4 Secondi = Abilita/disabilita il Blocco | Tutti i Tasti Led lampeggiano 2 volte. Durante il | |
| D | Funzione solo ad Anta Aperta. Pressione Breve = Abilita/Disabilita la velocità Intensiva. Tale velo-cità è temporizzata a 10 minuti. Al termine del tempo ilsystema ritorna alla velocità precedentamente impostata. | Visualizza il simbolo I. |
| E | Funzione solo ad Anta Aperta = incrementa la velocità di | Aumentano i segmenti accesi. |
| F | Funzione solo ad Anta Aperta = decrementa la velocità di | Diminuiscono i segmenti accesi. |
| G | Funzione solo ad Anta Aperta. Pressione Breve = Accende/Spagne il Motore | Spegnimento dei Led |
| Anta Aperta o Chiusa Pressione di 2 Secondi con Motore e Luci Off = Abilita/Disabilita il | 2 Lampeggi Tasti Led = Telecomando Abilitato 1 Lampeggio Tasti Led = Telecomando Disabilitato | |
| H | Anta Aperta = Chiude l'Anta + Luci e Motore Off (*) Anta Chiusa = Apre l'Anta + Luci e Motore On. Attenzione: Se l'Anta per quale motivo è parzialmente | |
| (*) In fase di Chiusura dell'Anta quetta si bloccherà molto circa 6 secondi in una posizione intermedia. Per Completare la chiusura occorre premeere nuovamente il pulsante tenendolo premuto fino a completing chiusura. |
Questo apparecchio può essere comandato per mezzo di un telecomando, alimentato con pile alcaline zinco-carbone da 1,5 V del tipo standard LR03-AAA (non incluse).
- Non riporre il telecomando in prossimità di fonti di calore.
- Non disperdere le pile nell'ambiente, depositarle negli appositi contenitori.

Quadro comandi Telecomando
Attenzione... Il ricevitore del Telecomando inizialmente è disattivato, per attivarlo vedi paragrafo Uso
Funzione Tasto G.

| Φ | Motore | Anta Chiusa: Apre l' Anta, accende il Motore alla prima velocità e le Luci alla massima intensità. |
| Anta Aperta: Pressione breve: On / Off Motore Premuto per 2 secondi: Chiude l' Anta e Motore + Luci = Off | ||
| - | Solo ad Anta Aperta: Decrementa la velocità di esercizio ad agli pressione. | |
| + | Solo ad Anta Aperta: Incrementa la velocità di esercizio ad agli pressione. | |
| ① | Intensiva | Solo ad Anta Aperta: Attiva la funzione Intensiva |
| ® | Delay | Solo ad Anta Aperta: Attiva la funzione Delay |
| Luce | Solo ad Anta Aperta: Pressione breve: On / Off Luci Premuto per 2 secondi: On / Off Luci di Cortesia |
Pulizia dei Comfort Panel

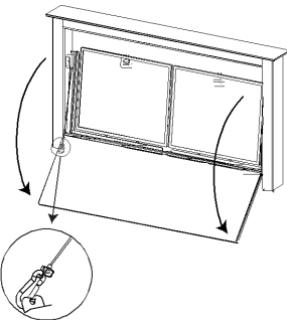

- Aprire il Comfort Panel tirandolo per la parte superiore.
- Sganciare il cavo di sicurezza: a) prendere il moschettone.
- Sganciare il pannello dal corpo cappa.
- Il comfort panel non va assolutamente lavato in lavastoviglie.
- Pulirlo esternamente con un panno umido e detersivo liquido neutro.
- Pulirlo anche internamente utilizzando un panno umido e detergente neutro; non utilizzare panni o spugne bagnate, né getti d'acqua; non utilizzare sostanze abrasive.
- Ad operazione ultimata riagganciare il pannello e il moschettone al corpo cappa e richiuderlo.

Filtri
antigrasso
metallici
Sono lavabili anche in lavastoviglie, e necessitano di essere lavati quando si accende il simbolo "goccia" o almeno agli 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
Reset del segnale di allarme
- Spegnere le luci e il motore di aspirazione.
- Premere il tasto B (Vedi paragrafo Uso).
Pulizia filtri
- Aprire l'anta (Vedi paragrafo Uso).
- Aprire il Comfort Panel tirandolo.
- Togliere i filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
- Lavare i filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
- Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
- Richiudere il Comfort Panel.

Lavabile anche in lavastoviglie va pulito quando si accende il simbolo "C" o almeno agli 4 mesi o più frequentemente, per un uso particolarmente intenso, garantendo il funzionamento fino ad un massimo di 5 lavaggi prima della sostituzione. La segnalazione di allarme, se preventivamente attivata, si verifica solo quando è azionato il motore di aspirazione.
Attivazione del segnale di
allarme
- Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va arrivata al momento
dell'installazione o successivamente.
- Spegnere le Luci e il Motore di aspirazione.
- Premere il Tasto B per 2
secondi:
- 2 lampeggi simbolo "C" - Allarme saturazione Filtro Carbone attivo ATTIVATO.
- 1 lampeggio significato "C" - Allarme saturazione Filtro al Carbone attivo DISATTIVATO.
SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO

Reset del segnale di allarme
- Spegnere le Luci e il Motore di aspirazione.
- Premere il tasto B (Vedi paragrafo Uso).
Sostituzione
Filtro
- Togliere il comfort panel.
- Togliere i filtri antigrasso metallici.
- Rimuovere i ferma filtro metallici dal filtro antigrasso e procedere alla pulizia del filtro antidore al carbone attivo saturo.
- Rimontare il filtro antidore al carbone attivo pulito riagganciandolo coi ferma filtro metallici al filtro antigrasso. Rimontare i filtri antigrasso metallici. Richiudere il comfort panel.


Attenzione: Questo apparecchio è provvisto di una luce LED bianca di classe 1M secondo la norma EN 60825-1: 1994 + A1:2002 +
A2:2001; massima potenza ottica emessa @ 439nm: 7 μW. Non osservare
direttamente con strumenti ottici (binocolo, lente d'ingrandimento...).
- Per la sostituzione contattare l'Assistenza Tecnica. (Per l'acquisto rivolgersi all'assistenza tecnica).
