MANUALE UTENTE PLANAR FPL 457 I XS 645H FRANKE
Istruzioni per l'uso e l'installazione
Cappa

Libretto di Istruzioni
INDICE
CONSIGLI E SUGGERIMENTI 20
CARATTERISTICHE 21
INSTALLAZIONE 23
USO 27
MANUTENZIONE 28
CONSIGLI E SUGGERIMENTI
Questo librettodiistruzioni per l'uso è previsto per più versioni dell'apparecchio. Possible che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
INSTALLAZIONE
- Il produttore declina qualsiasi responsabilita per danni dovuti ad installatione non corretta o non conforme alle regole dell'arte.
- La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm.
- Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
- Per Apparecchi in Classe la accertarsi che l'impianto elettrico domestico garantisce un corretto scarico a terra.
- Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro paro o superiore a 120mm . Il percorso della tubazione deve essere il più breve possibile.
- Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
- Nel caso in cui nella stanza vengano utilizzati sua la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si delve providere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovista, praticare un'apertura che comunichi con l'esterno, per garantire il ricchiamo d'aria pulita.
USO
- La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
Non fare mai uso improprio della Cappa. - Non lasciare fiamme libero a forte intensità sulla Cappa in funzione.
- Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
- Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
Non preparare alimenti flambé sotto la cappa da cucina; pericolo d'incendio. - Questo apparecchio non deve essere utilizzato da persona (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persona perché esprendera e conoscenza, a meno che non siano controlati o struiti all'uso dell'apparecchio da persona responsabili della loro sicurezza.
- I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.
MANUTENZIONE
- Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interrutture generale.
- Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati.
- Per la pulizia delle superfici della Cappa è sufficiente utilizzato un panno umido e detersivo liquido neutro.
Il significato il prodotto o la confazione indica che il prodotto non deve essere considerato come un normale rifutto domestico, ma deve essere portato nel punto di raccolta appropriato per il risciclaggio di apparetchiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuire s'evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadequato del prodotto. Per informazioni più dettagliare sul risciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui e stato acquisitato il prodotto.

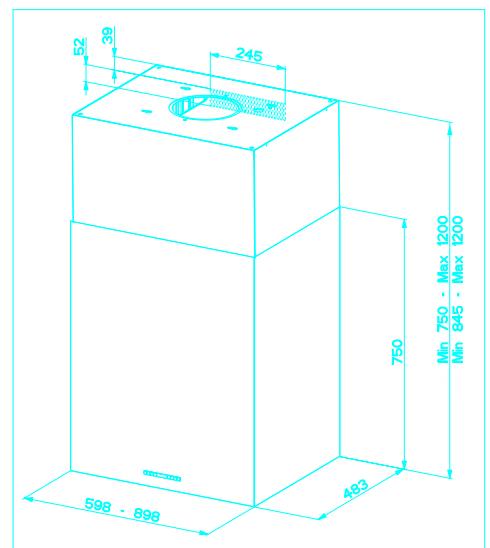

Ingombro

Le dimensioni variano a seconda della versione scelta

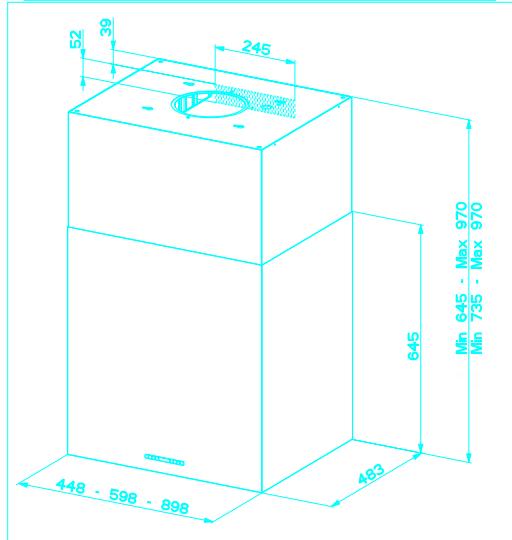

Dimensioni per cappa in versione aspirante.
* Dimensioni per cappa in versione filtrante.

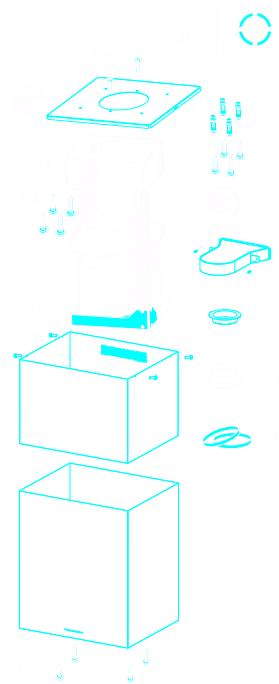

Componenti
| Rif. | Q.tà | Componenti di Prodotto |
| 1 | 1 | Corpo Cappa completodi: Comandi, Luce, Gruppo Ventilatore, Filtri, Camino Inferiore |
| 2 | 1 | Camino Superiore |
| 7.1 | 1 | Trallicchio telescopico completodi Aspiratore, fornato da: |
| 7.1a | 1 | Trallicchio superiore |
| 7.1b | 1 | Trallicchio inferiore |
| 9 | 1 | Flangia di Riduzione ø 150-120 mm (Opzionale) |
| 13 | 1 | Guarnizione Adesiva Novastik |
| 14 | 1 | Flangia per Raccordo Uscita Aria |
| 15 | 1 | Raccordo Uscita Aria |
| 25 | 2 | Fascette stringitubo |
| 26 | 1 | Attacco Camino Superiore |
| Rif. | Q.tà | Componenti di Installazione |
| 11 | 4 | Tasselli ø 10 |
| 12c | 4 | Viti 2,9 x 9,5 |
| 12f | 4 | Viti M6 x 10 |
| 12g | 4 | Viti M6 x 80 |
| 12h | 4 | Viti 5,2 x 70 |
| 12w | 2 | Viti M3 x 8 |
| 21 | 1 | Dima di foratura |
| 22 | 4 | Rondelle øi 6,4 |
| 23 | 4 | Dadi M6 |
| 24 | 2 | Pomelli fissaggio Raccordo Uscita Aria |
| Q.tà | Documentazione | |
| 1 | Libretto Istruzioni |


Foratura Soffitto/Mensola e Fissaggio Traliccio
FORATURA SOFFITTO/MENSOLA
- Con l'ausilio di un Filo a piombo riportare sul Soffitto/Mensola di supporto il centro del Piano di Cottura.
- Appoggiare al Soffitto/Mensola la Dima di Foratura 21 in dotazione, facendo coincidere il suo centro al centro proiettato e allineando gli assi della Dimaagli assi del Piano di Cottura.
- Segnare i centri dei Fori della Dima.
- Forare i punti seguenti:
- Soffitto in Calcestruzzo massiccio: secondo Tasselli per Calcestruzzo impiegati.
- Soffitto in Laterizio a camera d'aria, con spessore resistente di 20mm : 10mm (inserire subito i Tasselli 11 in dotazione).
- Soffitto in Travatura di Legno: secondo Viti per Legno impiegate.
- Mensola in Legno: 7mm
Passaggio del Cavo elettrico di Alimentazione: 10mm - Uscita Aria (Versione Aspirante): secondo diametro del collegamento alla Tubazione di Evacuationa Esterna.
- Avvitare, incrociandole e lasciando 4 - 5mm dal soffitto, due viti:
- per Calcestruzzo massiccio, Tasselli per Calcestruzzo, non in dotazione.
- per Laterizio a camera d'aria, con spessore resistente di 20mm circa, Viti 12h, in dotazione.
- per Travatura di legno, Viti per legno, non in dotazione.
- per Mensola in Legno, viti 12g con Rondelle 22 e Dadi 23, in dotazione.
FISSAGGIO TRALICCIO
Nel caso in cui si voglia regolare l'altezza del traliccio :
- Svitare le viti che uniscono le due colonne.
- Regolare il traliccio all'altezza desiderata e riavvitare le viti.
- Unire l'Attacco Camino Superiore 26 al traliccio superiore tramite le 2 Viti 12w (M3 x 8).
- Sollevare il traliccio, incastrare le asole sulle viti e scorrere fino a battuta. A quello punto il traliccio si regge da solo
- Stringere le due viti e avvitare le autres due in dotazione sulla piastra superiore;
Prima di serrare definitivamente le viti è possible effettuare delle regolazioni spostando il traliccio, facendo attenzione che le viti non escono alla sede dell'asola di regolazione.
-
Ora è possibile avvitare 4 viti di sicurezza,per farlo, procedere come indicato:
-
forare con una punta 10 il soffitto utilizzato i fori posti sui lati dell'attacco camino superiore.
- Inserire 4 tasselli in dotazione
-
Inserire le Rondelle in dotazione nelle viti e serra-re.
-
Il fissaggio del Traliccio deve essere sicuro in relazione sua al peso della Cappa sua alle sollecitanzi causate da occasionali spinte laterali all'Apparecchio montato. A fissaggio avvenuto verificare quando che la base sua stabileanche se il Traliccio è sollecitato a flessione.
- In tutti i casi in cui il Soffitto non fosse sufficientemente robusto sul punto di sospensione, l'Installatore dovrá provvedere a irrobustirlo con opportune piastre e contropiastre ancorte a parti strutturalmente resistenti.



Connessione Uscita aria Versione Aspirante
Per installatione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 150 o 120mm , la cui scelta e lasciata all'infallatore.
- Per collegamento con tubo 120 mm ,inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.
- Fissare il tubo con adeguate fascette stringitubo 25 in dotazione.
- Rimuovere eventuali filtri al carbone attivo.

USCITA ARIA VERSIONE FILTRANTE
- Inserire la Flangia di riduzione 9 sull'uscita dell'Aspiratore.
- Attaccare la Guarnizione Adesiva Novastik 13 sul Raccordo Uscita Aria 15 e fissarlo al traliccio superiore tramite i 2 Pomelli 24.
- Attaccare la Flangia Raccordo Uscita Aria 14 al Raccordo Uscita Aria 15.
- Collegare l'uscita aria della cappa con la flangia posta quello al raccordo per mezzo di un tubo rigido o flessibile 120mm , la cui scelta è lasciata all'installatore.



Montaggio Camino e Fissaggio Corpo Cappa
- Inserire il Camino superiore e fissarlo nella parte superiore all'Attacco Camino Superiore con le Viti 12c (2,9 x 9,5) in do-tazione.
Versione filtrante
- Assicurarsi che il Raccordo Uscita Aria 15 sia in corrispondenza della Grigliatura del Camino.
- Se sono non fosse, rimuovere il camino e aggiustare la posizione del Raccordo Uscita Aria 15; rimontare quando i particulari come prima descriptors.
Prima di fissare il Corpo Cappa al Traliccio:
- Aprire il pannello aspirante tirandolo.
- Sganciare il pannello dal corpo cappa facendo scorrere l'apposita leva del perno di fissaggio.
- Togliere i Filtri antigrasso dal Corpo Cappa.
- Togliere eventuali Filtri Antiodore al Carbone attivo.
- Fissare quindi dal fatto, con 4 viti 12f in dotazione, il Corpo Cappa al Traliccio predisisto.

CONNECTION ELETTRICA
- Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm .
- Aprire il Pannello Aspirante e i filtri antigrasso, assicurarsi che il connettore del Cavo di alimentazione sia correttamente insertivo nella presa dell'Aspiratore
- Effettuare i collegamenti dei Connettori
- Per la Versione Filtrante montare il Filtro Antiodore al Carbone attivo.
- Rimontare i Filtri Antigrasso e il Pannello Aspirante.


Quadro comandi
| Tasto | Funzione | Display |
| A | Accende e spegne il motore di aspirazione all's ultima velocità utilizzata. | Visualizza la velocità impostata |
| B | Decrementa la velocità di esercizio. | |
| C | Incrementa la velocità di esercizio. | |
| D | Attiva la velocità intensiva da qualsiastive velocitàanche da motore spento, tale velocità è temporizzata a 10 minuti, al terminel del tempo il sistema ritorna alla velocitàprecedentamente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura. | Visualizza HI e il punto in basso a destra lam-peggia una volta al secondo. |
| E | Attiva il motore ad una velocità che consente un'aspirazione di 100 m3/h per 10 minuti agli ora, terminati il motore si ferma.Con l'allarme filtrin corso premendo il tasting per circa 3 secondi si effettua il reset dell'al-arme. Tali segnalazioni sono visibili solo a motore spento. | Visualizza 24 e il punto in basso a destra lam-peggia, nella motore è in funzioneTerminata la procedura si spegne la segnalazione precedentamente visualizzata:FF segnala la necessità di lavare i filtri anti-grasso metallici. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa.EF segnala la necessità di sostituire i filtri al carbone attivo e devonoanche essere la- vati i filtri antigrasso metallici. L'allarme entra in funzione dopo 200 ore di lavoro effettivo della Cappa. |
| F | Attiva lo spegnimento automatico ridatto di 30'. Adatto per completing l'éliminazione di odori residui. Attivabile da qualsiasi posizione, si disattiva premendo il tasting o spegnendo il motore. | Visualizza alternativamente la velocità di eser-cizio e il tempo rimanente allo spegnimento della cappa. Il punto in basso a destra lampeg-gia. |
| G | Accende e spegne l'impianto di illuminazione. | |
| H | Accende e spegne l'impianto di illuminazione ad intensità ridotta. |

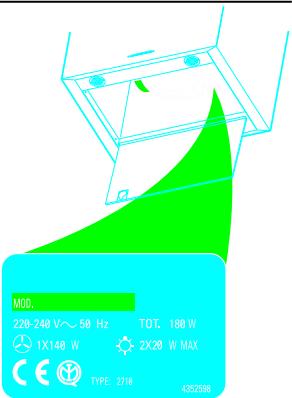

MANUTENZIONE
Questo appearecchio più essere comandato per mezzo di un telecomando, alimentato con pile alcaline zinco-carbone da 1,5 V del tipo standard LR03-AAA.
- Non ripore il telecomando in prossimità di fonti di calore.
- Non disperdere le pile nell'ambiente, depositarle negli apposti contentitori.

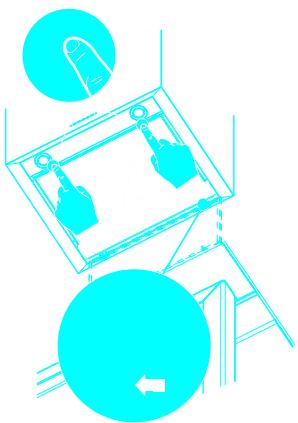

Pulizia dei Confort Panel
- Aprire il Confort Panel tirandolo.
- Sganciare il pannello dal corpo cappa facendo scorrere l'apposita leva del perno di fissaggio.
- Il comport panel non va assolutamente lavato in lavastoviglie.
- Pulirlo esternamente con un panno umido e detersivo liquido neutro.
- Pulirloanche internamenteutilizzando un panno umido e detergente neutro; nonutilizzare panni o spugne bagnate, négeti d'acqua;nonutilizzare sostenze abrasive.
- Ad operazione ultimata riagganciare il pannello al corpo cappa e richiuderlo.

Filtri antigrasso metallici
Sono lavabilianche inlavastoviglie,e necessitano di essere lavati quando sul display appeare FF o almeno agli 2 mesi circa di utilizzo o più frequentlymente,per un uso particularmente intenso.
Reset del segnale di allarme
- Spagnere le Luci e il Motore di aspirazione, quando qualora fosse attenuata la funzione 24h disattivarla.
- Premere il tasting E sino allo spegneri del display.

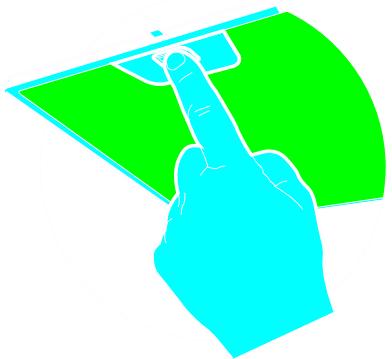

Pulizia Filtri
- Aprire i Comfort Panel tirandoli.
- Togliere i Filtri uno alla volta, spingendoli verso la parte postiore del gruppo e tirando contemporaneamente verso il basso.
- Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale Cambiamento del colore della superficie del Filtering, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stato.)
- Rimontarli facendoattenzione amantenerelamigliaverso la parte visibile esterna.
Richiudere i comfort panel.

- Non è lavabile e non è rigenerabile, va sostituito quando sul display appara EF o almeno agli 4 mesi.
Attivazione del segnale di allarme
- Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va arrivata al momento dell'installazione o successivement.
- Spagnere le Luci e il Motore di aspirazione.
- Scollegare la cappa dall'alimentazione di rete.
Ripristinareilcollegamento tenendo premuto il tastoB. - Rilasciando il tasting sul display compaiano due rettangoli in rotazione.
-
Entro 3 secondi premere il Tasto B sino alla conferma che appeare sul display:
-
2 lampeggi scritta EF - Allarme saturazione Filtro Carbone attivo ATTIVATO
-
1 lampeggio scritta EF - Allarme saturazione Filtro al Carbone attivo DISATTIVATO.
SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO
Reset del segnale di allarme
- Spagnere le Luci e il Motore di aspirazione, quando qualora fosse attivata la funzione 24h disattivarla.
- Premere il tasting E sino allo spegneri del display.
Sostituzione Filtro
- Aprire i Comfort Panel tirandoli.
- Togliere i Filtri antigrasso metallici.
- Rimuovere il Filtro antidore al Carbone attivo satura, agenda sugli apposti agganci.
- Montare il nuovo Filtro agganciandolo nella sua sede.
- Rimontare i Filtri antigrasso metallici.
- Richiudere i Comfort Panel.

Illuminazione
SOSTITUZIONELAMPADE
Lampade alogene da 20 W
- Togliere il bloccavetro metallico a pressione facendo leva sulla ghiera, sostendolo con una mano.
- Estrarre la lampadina alogena dal portalampada.
- Sostituirla con una nuova lampadina di uguali caratteristiche, facendo attenzione ad insertire correttamente i due spinotti nella sede del portalampade.
Rimontare il bloccavetro a pressione.
