MANUALE UTENTE PLANAR FPL 457 I XS 645H FRANKE

Istruzioni per l’uso e l’installazione

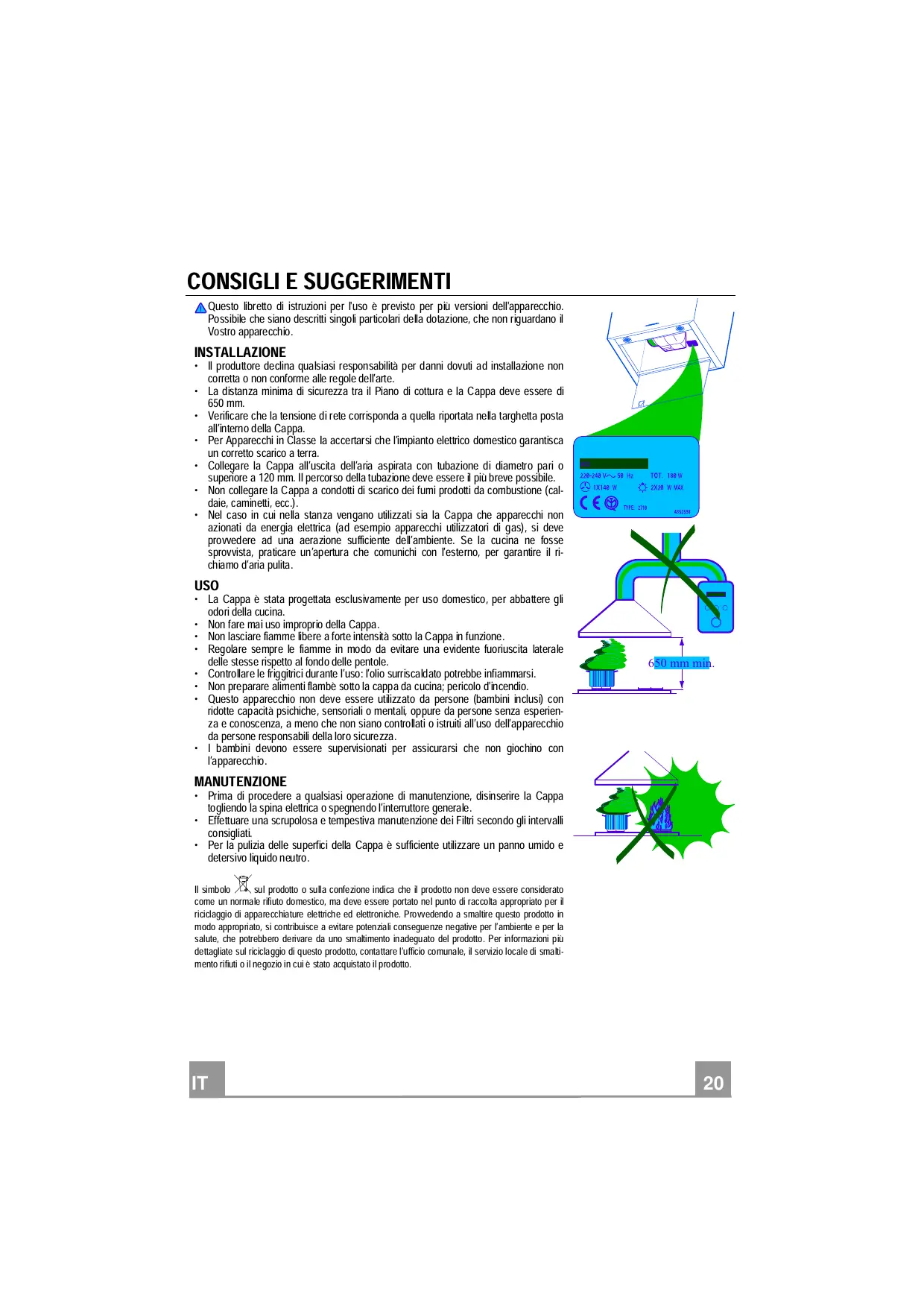

CONSIGLI E SUGGERIMENTI

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. Possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio. INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm.
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all’interno della Cappa.
• Per Apparecchi in Classe Ia accertarsi che l’impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la Cappa all’uscita dell’aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell’ambiente. Se la cucina ne fosse sprovvista, praticare un’apertura che comunichi con l’esterno, per garantire il richiamo d’aria pulita. USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
• Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe infiammarsi.
• Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all’uso dell’apparecchio da persone responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio. 650 mm min. MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l’interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati.
• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro. sul prodotto o sulla confezione indica che il prodotto non deve essere considerato Il simbolo come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Le dimensioni variano a seconda della versione scelta

• Dimensioni per cappa in versione aspirante. ** Dimensioni per cappa in versione filtrante.

Componenti Q.tà Componenti di Prodotto

Corpo Cappa completo di: Comandi, Luce,Gruppo Ventilatore, Filtri, Camino Inferiore Camino Superiore Traliccio telescopico completo di Aspiratore,formato da: Traliccio superiore Traliccio inferiore Flangia di Riduzione ø 150-120 mm (Opzionale) Guarnizione Adesiva Novastik Flangia per Raccordo Uscita Aria Raccordo Uscita Aria Fascette stringitubo Attacco Camino Superiore

Rif. Q.tà Componenti di Installazione 4 Tasselli ø 10 12c 4 Viti 2,9 x 9,5 12f 4 Viti M6 x 10 12g 4 Viti M6 x 80 12h 4 Viti 5,2 x 70 12w 2 Viti M3 x 8 1 Dima di foratura 4 Rondelle øi 6,4 4 Dadi M6 2 Pomelli fissaggio Raccordo Uscita Aria Q.tà Documentazione

12f Libretto Istruzioni

INSTALLAZIONE Foratura Soffitto/Mensola e Fissaggio Traliccio

FORATURA SOFFITTO/MENSOLA

• Con l’ausilio di un Filo a piombo riportare sul Soffitto/Mensola di supporto il centro del Piano di Cottura.
• Appoggiare al Soffitto/Mensola la Dima di Foratura 21 in dotazione, facendo coincidere il suo centro al centro proiettato e allineando gli assi della Dima agli assi del Piano di Cottura.
• Segnare i centri dei Fori della Dima.
• Forare i punti seguenti:
• Soffitto in Calcestruzzo massiccio: secondo Tasselli per Calcestruzzo impiegati.
• Soffitto in Laterizio a camera d’aria, con spessore resistente di 20 mm: ø 10 mm (inserire subito i Tasselli 11 in dotazione).
• Soffitto in Travatura di Legno: secondo Viti per Legno impiegate.
• Mensola in Legno: ø 7 mm.
• Passaggio del Cavo elettrico di Alimentazione: ø 10 mm.
• Uscita Aria (Versione Aspirante): secondo diametro del collegamento alla Tubazione di Evacuazione Esterna.
• Avvitare, incrociandole e lasciando 4-5 mm dal soffitto, due viti:
• per Calcestruzzo massiccio, Tasselli per Calcestruzzo, non in dotazione.
• per Laterizio a camera d’aria, con spessore resistente di 20 mm circa, Viti 12h, in dotazione.
• per Travatura di legno, Viti per legno, non in dotazione.
• per Mensola in Legno, viti 12g con Rondelle 22 e Dadi 23, in dotazione.

FISSAGGIO TRALICCIO Nel caso in cui si voglia regolare l’altezza del traliccio :

• Svitare le viti che uniscono le due colonne.
• Regolare il traliccio all’altezza desiderata e riavvitare le viti.
• Unire l’Attacco Camino Superiore 26 al traliccio superiore tramite le 2 Viti 12w (M3 x 8).
• Sollevare il traliccio, incastrare le asole sulle viti e scorrere fino a battuta. A questo punto il traliccio si regge da solo
• Stringere le due viti e avvitare le altre due in dotazione sulla piastra superiore; Prima di serrare definitivamente le viti è possibile effettuare delle regolazioni spostando il traliccio,facendo attenzione che le viti non escano dalla sede dell’asola di regolazione.
• Ora è possibile avvitare 4 viti di sicurezza,per farlo, procedere come indicato:
• forare con una punta ø 10 il soffitto utilizzando i fori posti sui lati dell’attacco camino superiore.
• Inserire 4 tasselli in dotazione
• Inserire le Rondelle in dotazione nelle viti e serrare.
• Il fissaggio del Traliccio deve essere sicuro in relazione sia al peso della Cappa sia alle sollecitazioni causate da occasionali spinte laterali all’Apparecchio montato. A fissaggio avvenuto verificare quindi che la base sia stabile anche se il Traliccio è sollecitato a flessione.
• In tutti i casi in cui il Soffitto non fosse sufficientemente robusto sul punto di sospensione, l’Installatore dovrà provvedere a irrobustirlo con opportune piastre e contropiastre ancorate a parti strutturalmente resistenti.

Connessione Uscita aria Versione Aspirante Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø 150 o 120 mm, la cui scelta è lasciata all’installatore.

• Per collegamento con tubo ø 120 mm, inserire la Flangia di riduzione 9 sull’Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo 25 in dotazione.
• Rimuovere eventuali filtri al carbone attivo. ø 150 ø 120

• Inserire la Flangia di riduzione 9 sull’uscita dell’Aspiratore.
• Attaccare la Guarnizione Adesiva Novastik 13 sul Raccordo Uscita Aria 15 e fissarlo al traliccio superiore tramite i 2 Pomelli 24.
• Attaccare la Flangia Raccordo Uscita Aria 14 al Raccordo Uscita Aria 15.
• Collegare l’uscita aria della cappa con la flangia posta sotto al raccordo per mezzo di un tubo rigido o flessibile ø 120mm, la cui scelta è lasciata all’installatore.

Montaggio Camino e Fissaggio Corpo Cappa 12c

• Inserire il Camino superiore e fissarlo nella parte superiore all’Attacco Camino Superiore con le Viti 12c (2,9 x 9,5) in dotazione. Versione filtrante
• Assicurarsi che il Raccordo Uscita Aria 15 sia in corrispondenza della Grigliatura del Camino.
• Se così non fosse, rimuovere il camino e aggiustare la posizione del Raccordo Uscita Aria 15; rimontare quindi i particolari come prima descritto. Prima di fissare il Corpo Cappa al Traliccio:
• Aprire il pannello aspirante tirandolo.
• Sganciare il pannello dal corpo cappa facendo scorrere l’apposita leva del perno di fissaggio.
• Togliere i Filtri antigrasso dal Corpo Cappa.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
• Fissare quindi dal sotto, con 4 viti 12f in dotazione, il Corpo Cappa al Traliccio predisposto. 12f CONNESSIONE ELETTRICA
• Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Aprire il Pannello Aspirante e i filtri antigrasso, assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell’Aspiratore
• Effettuare i collegamenti dei Connettori
• Per la Versione Filtrante montare il Filtro Antiodore al Carbone attivo.
• Rimontare i Filtri Antigrasso e il Pannello Aspirante.

Quadro comandi Tasto Funzione Display

Accende e spegne il motore di aspirazione Visualizza la velocità impostata all’ultima velocità utilizzata.

Decrementa la velocità di esercizio.

Incrementa la velocità di esercizio.

Attiva la velocità intensiva da qualsiasi velo- Visualizza HI e il punto in basso a destra lamcità anche da motore spento, tale velocità è peggia una volta al secondo. temporizzata a 10 minuti, al termine del tempo il sistema ritorna alla velocità precedentemente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura.

Attiva il motore ad una velocità che consente un’aspirazione di 100 m3/h per 10 minuti ogni ora, terminati il motore si ferma.

Con l’allarme filtri in corso premendo il tasto Terminata la procedura si spegne la segnalaper circa 3 secondi si effettua il reset dell’al- zione precedentemente visualizzata: larme. Tali segnalazioni sono visibili solo a FF segnala la necessità di lavare i filtri antimotore spento. grasso metallici. L’allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa. EF segnala la necessità di sostituire i filtri al carbone attivo e devono anche essere lavati i filtri antigrasso metallici. L’allarme entra in funzione dopo 200 ore di lavoro effettivo della Cappa. Visualizza alternativamente la velocità di eserAttiva lo spegnimento automatico ritardato di cizio e il tempo rimanente allo spegnimento 30’. Adatto per completare l’eliminazione di odori residui. Attivabile da qualsiasi posizione, della cappa. Il punto in basso a destra lampeggia. si disattiva premendo il tasto o spegnendo il motore.

Accende e spegne l’impianto di illuminazione.

Accende e spegne l’impianto di illuminazione ad intensità ridotta.

Visualizza 24 e il punto in basso a destra lampeggia, mentre il motore è in funzione

MANUTENZIONE TELECOMANDO (OPZIONALE) Questo apparecchio può essere comandato per mezzo di un telecomando, alimentato con pile alcaline zinco-carbone da 1,5 V del tipo standard LR03-AAA.

• Non riporre il telecomando in prossimità di fonti di calore.
• Non disperdere le pile nell’ambiente, depositarle negli appositi contenitori. Pulizia dei Confort Panel
• Aprire il Confort Panel tirandolo.
• Sganciare il pannello dal corpo cappa facendo scorrere l’apposita leva del perno di fissaggio.
• Il confort panel non va assolutamente lavato in lavastoviglie.
• Pulirlo esternamente con un panno umido e detersivo liquido neutro.
• Pulirlo anche internamente utilizzando un panno umido e detergente neutro; non utilizzare panni o spugne bagnate, né getti d’acqua; non utilizzare sostanze abrasive.
• Ad operazione ultimata riagganciare il pannello al corpo cappa e richiuderlo.

Filtri antigrasso metallici Sono lavabili anche in lavastoviglie, e necessitano di essere lavati quando sul display appare FF o almeno ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione, quindi qualora fosse attivata la funzione 24h disattivarla.
• Premere il tasto E sino allo spegnersi del display. Pulizia Filtri
• Aprire i Comfort Panel tirandoli.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un’eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l’efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
• Richiudere i comfort panel.

Filtri antiodore al Carbone attivo (Versione Filtrante)

• Non è lavabile e non è rigenerabile, va sostituito quando sul display appare EF o almeno ogni 4 mesi. Attivazione del segnale di allarme
• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell’installazione o successivamente.
• Spegnere le Luci e il Motore di aspirazione.
• Scollegare la cappa dall’alimentazione di rete.
• Ripristinare il collegamento tenendo premuto il tasto B.
• Rilasciando il tasto sul display compaiono due rettangoli in rotazione.
• Entro 3 secondi premere il Tasto B sino alla conferma che appare sul display:
• 2 lampeggi scritta EF - Allarme saturazione Filtro Carbone attivo ATTIVATO
• 1 lampeggio scritta EF - Allarme saturazione Filtro al Carbone attivo DISATTIVATO.

SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione, quindi qualora fosse attivata la funzione 24h disattivarla.
• Premere il tasto E sino allo spegnersi del display. Sostituzione Filtro
• Aprire i Comfort Panel tirandoli.
• Togliere i Filtri antigrasso metallici.
• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci.
• Montare il nuovo Filtro agganciandolo nella sua sede.
• Rimontare i Filtri antigrasso metallici.
• Richiudere i Comfort Panel. Illuminazione SOSTITUZIONE LAMPADE Lampade alogene da 20 W
• Togliere il bloccavetro metallico a pressione facendo leva sotto la ghiera, sostenendolo con una mano.
• Estrarre la lampadina alogena dal portalampada.
• Sostituirla con una nuova lampadina di uguali caratteristiche, facendo attenzione ad inserire correttamente i due spinotti nella sede del portalampade.
• Rimontare il bloccavetro a pressione.
