MODE D'EMPLOI PLANAR FPL 457 I XS 645H FRANKE

Mode d’emploi et installation

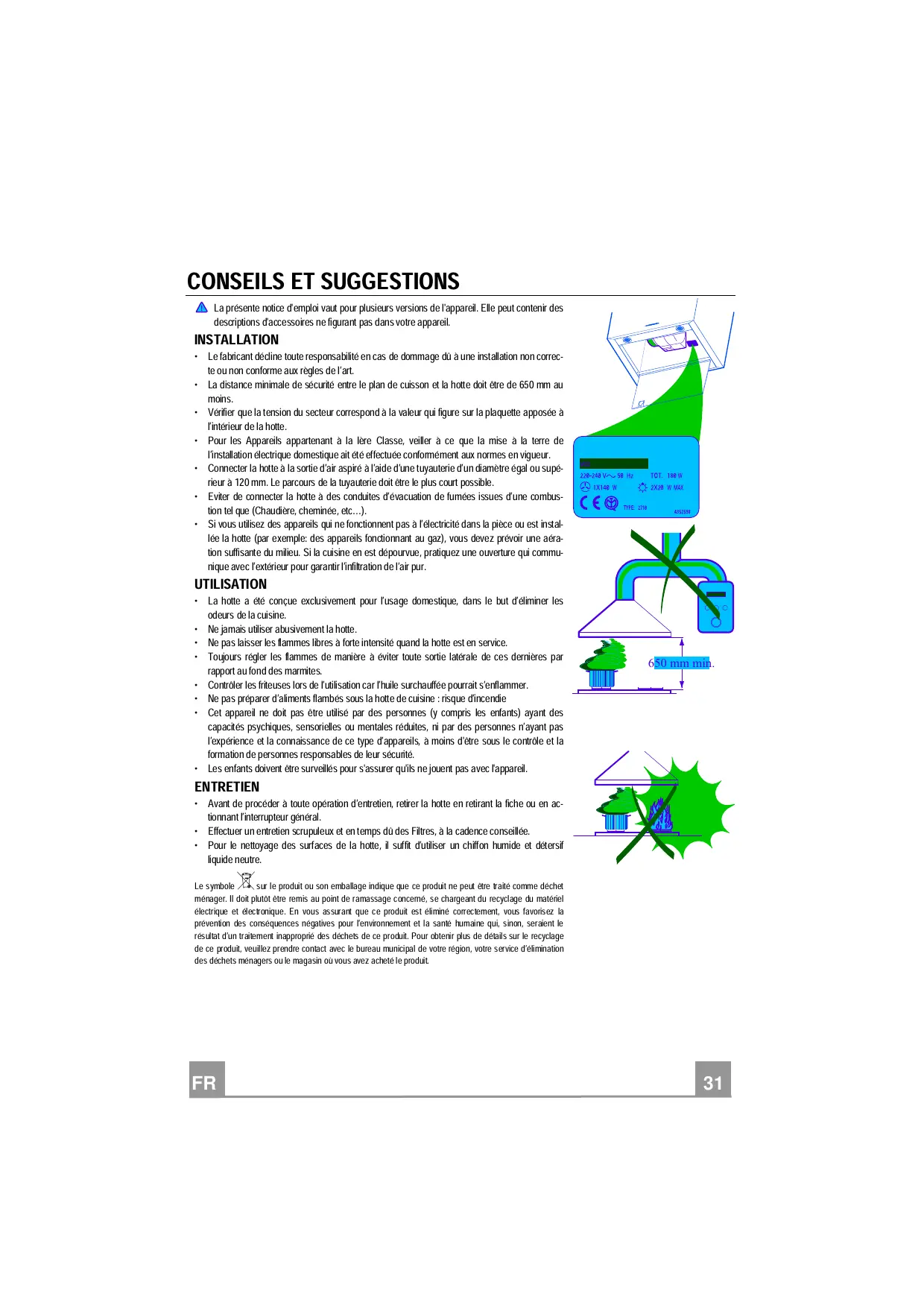

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil. INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.

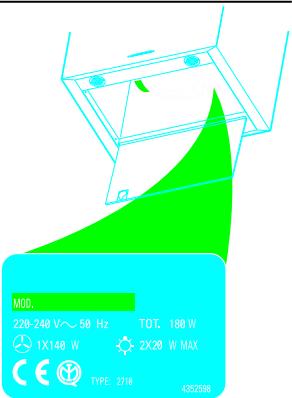

• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l’intérieur de la hotte.
• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l’installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d’évacuation de fumées issues d’une combustion tel que (Chaudière, cheminée, etc…).
• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l’extérieur pour garantir l’infiltration de l’air pur. UTILISATION

• La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflammer.
• Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. 650 mm min. ENTRETIEN

• Avant de procéder à toute opération d’entretien, retirer la hotte en retirant la fiche ou en actionnant l’interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et détersif liquide neutre. Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

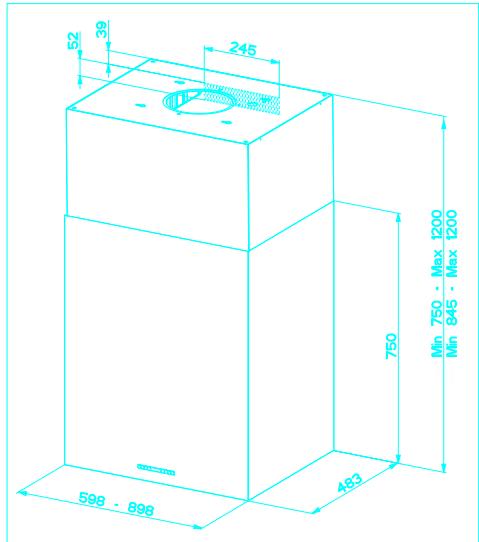

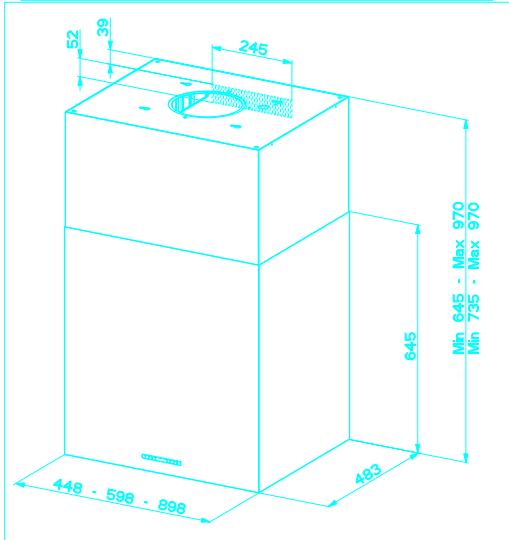

Les dimensions varient selon la version que vous allez choisir

• Dimensions pour hotte en version aspirante. ** Dimensions pour hotte en version filtrante.

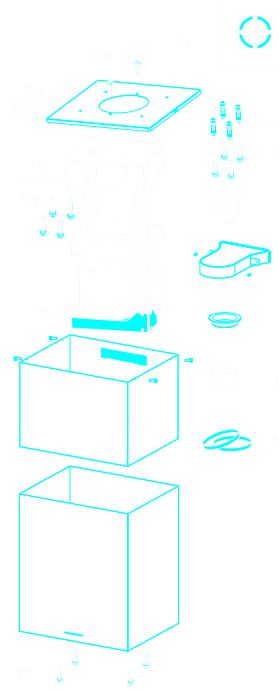

Composants Réf. Q.té Composants de Produit 1 Corps Hotte équipé de: Comandes, Lumière, Filtres 1 Cheminée Supérieure 1 Treillis télescopique avec Aspirateur, formé par: 7.1a 1 Treillis supérieur 7.1b 1 Treillis inférieur 1 Flasque de Réduction ø 150-120 mm (Opcional) 1 Joint 1 Rallonge Sortie Air Corps Hotte 1 Raccord Sortie Air 2 Colliers de serrage serre-tube 1 Fixation de la Cheminée Supérieur Réf. Q.té Composants pour l’installation 4 Chevilles ø 10 12c 4 Vis 2,9 x 9,5 12f 4 Vis M6 x 15 12g 4 Vis M6 x 80 12h 4 Vis 5,2 x 70 12w 2 Vis M3 x 8 1 Gabarit de perçage 4 Rondelles øi 6,4 4 Écrous M6 2 Pommeaux de fixation Raccord Sortie de l’Air Q.té Documentation

INSTALLATION Perçage Plafond/Étagère et Fixation Treillis

PERÇAGE PLAFOND/ETAGERE

• À l’aide d’un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de Cuisson.
• Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l’appareil, en faisant coïncider son centre avec le centre projeté et en alignant les axes du Gabarit avec les axes du Plan de Cuisson.
• Marquer les centres des Trous du Gabarit.
• Percer les trous qui ont été marqués:
• Plafond en Béton massif: en fonction des Goujons pour Béton utilisés.
• Plafond en Briques avec chambre à air, avec épaisseur résistante de 20 mm: ø 10 mm (insérer immédiatement les Chevilles 11 fournies avec l’appareil).
• Plafond en Poutrage en Bois: en fonction des Vis à Bois utilisées.
• Étagère en Bois: ø 7 mm.
• Passage du Câble électrique d’Alimentation: ø 10 mm.
• Sortie Air (Version Aspirante): en fonction du diamètre de la connexion avec les Tuyaux d’Évacuation Externe.
• Visser deux vis en les croisant et en laissant 4-5 mm. de distance par rapport au plafond:
• pour le Béton massif, des Goujons pour Béton, non fournis avec l’appareil.
• pour Briques percées, ayant une épaisseur résistante de 20 mm. environ, utiliser les Vis 12h, fournies avec l'appareil.
• pour le Poutrage en bois, 4 Vis à bois, non fournies avec l’appareil.
• pour l’Étagère en Bois, 4 Vis 12g avec Rondelles 22 et Écrous 23, fournis avec l’appareil.

FIXATION DU TREILLIS

Si l’on souhaite régler la hauteur du treillis, effectuer les opérations suivantes:

• Dévisser les vis métriques qui unissent les deux colonnes, qui se trouvent sur les côtés du treillis.
• Régler la hauteur souhaitée du treillis et revisser les vis qui ont été précédemment retirées.
• Fixer la Fixation de la Cheminée Supérieure 26 au trellis à l’aide des 2 Vis 12w (M3 x 8).
• Soulever le treillis, encastrer les oeillets sur les vis et faire coulisser jusqu’à la butée;
• Serrer les deux vis et visser les deux autres vis fournies avec l’appareil; avant de serrer défini-tivement les vis, il est possible d’effectuer des réglages en tournant le treillis, en veillant à ce que les vis ne sortent pas du logement de l’oeillet de réglage.
• Maintenant il est possible de visser les 4 vis de sécurité; pour effectuer cette opération, suivre les instructions suivantes :
• percer le plafond,avec une mèche de ø 10, en utilisant les trous qui se trouvent sur les côtés u dispositif de fixation de la cheminée supérieure.
• Insérer les 4 chevilles fournies avec l’appareil.
• Insérer les Rondelles fournies avec l’appareil dans les vis, puis serrer.
• La fixation du Treillis doit être effectuée de façon sûre, en fonction du poids de la Hotte et des contraintes provoquées par des poussées latérales occasionnelles de l’Appareil monté. Après avoir effectué la fixation, vérifier que la base soit stable, même si le Treillis est soumis à des contraintes de flexion.
• Dans toutes les éventualités selon lesquelles le Plafond ne serait pas suffisamment robuste en correspondance du point de suspension, l’Installateur devra se charger de le rendre plus solide avec des plaques et contre-plaques appropriées, ancrées aux parties résistantes, du point de vue structurel.

SORTIE AIR VERSION ASPIRANTE

En cas d’installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ø 150 ou 120 mm, au choix de l’installateur.

• En cas de branchement avec un tube de ø120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tuyau à l’aide des Colliers de serrage serre-tube 25 fournis avec l’appareil.
• Retirer les éventuels filtres anti-odeur au charbon actif. ø 150 ø 120

• Insérer la Flasque de raccord 9 sur la sortie de l’Aspirateur.
• Fixer la Garniture Adhésive Novastik 13 sur le Raccord Sortie de l’Air 15 et fixer celle-ci au treillis supérieur, au moyen des 2 Pommeaux 24.
• Fixer la Flasque de Raccord Sortie de l’Air 14 au Raccord Sortie de l’Air 15.
• Joindre la sortie d’air de la hotte avec la bride placée sous la rallonge par un tuyau rigide ou flexible ø120 (le choix est de l’installateur).

Montage de la Cheminée et Fixation du Corps de la Hotte 12c

• Enfiler le conduit supérieur dans la partie supérieure du raccord du conduit supérieur et le fixer au moyen des vis 12c (2,9 x 9,5) fournies avec l’appareil. Version Filtrante
• S’assurer que le Raccord Sortie de l’Air 15 se trouve en correspondance de la Grille de la Cheminée.
• Si tel n’est pas le cas, retirer la cheminée et ajuster la position du Raccord Sortie de l’Air 15; ensuite, remonter les pièces comme décrit précédemment. Avant de fixer le Corps de la Hotte au Treillis:
• Ouvrir le panneau aspirant, en tournant le bouton spécialement prévu.
• Décrocher le panneau du corps de la hotte, en faisant coulisser le levier du goujon de fixation spécialement prévu.
• Retirer les Filtres anti-graisse du Corps de la Hotte.
• Retirer les éventuels Filtres Anti-odeur au
• Ensuite, fixer par le bas, au moyen de 4 Vis 12f fournies avec l’appareil, le Corps de la Hotte au Treillis prévu. 12f BRANCHEMENT ÉLECTRIQUE
• Brancher la Hotte au Réseau d’Alimentation, en interposant un Interrupteur bipolaire avec ouverture des contacts de 3 mm. au moins.
• Ouvrir le Comfort Panel, en tirant ce dernier s’assurer que le connecteur du Câble d’alimentation soit inséré correctement dans la prise de l’Aspirateur.
• Effectuer les connexions des connecteurs.
• Pour la Version Filtrante, monter le Filtre Anti-odeur aux Charbons actifs.
• Remonter les filtres Anti-graisse puis, par la suite, le panneau aspirant.

Tableau des commandes Touche Fonction Allume et éteint le moteur d’aspiration à la dernière vitesse utilisée Diminue la vitesse de service Augmente la vitesse de service Active la vitesse intensive à partir de n’importe quelle vitesse, même du moteur arrêté. Cette vitesse est programmée pour durer 10 minutes, après quoi le système retourne à la vitesse réglée au préalable. Sert à faire face à une quantité maximale de fumées de cuisson. Active le moteur à une vitesse permettant une aspiration de 100 m3/h pendant 10 minutes toutes les heures, puis le moteur s’arrête.

Afficheur Affiche la vitesse choisie Affiche HI et le point en bas à droite clignote une fois par seconde. Affiche 24 et le point en bas à droite clignote, quand le moteur fonctionne. Quand l’alarme filtres est déclenchée, En fin de procédure, le signal affiché appuyer sur cette touche pendant 3 secondes précédemment s’éteint : environ pour remettre l’alarme à l’état FF indique qu’il faut laver les filtres à initial. Ces indications sont visibles graisse métalliques. L’alarme uniquement quand le moteur est éteint. déclenche après 100 heures de fonctionnement effectif de la hotte. EF indique qu’il faut remplacer les filtres au charbon actif et laver les filtres à graisse métalliques. L’alarme se déclenche après 200 heures de fonctionnement effectif de la hotte. Active l’arrêt automatique retardé de 30 Affiche tout à tour la vitesse de service et le minutes. Utile pour achever d’éliminer toute temps restant avant l’arrêt de la hotte. Le point odeur résiduelle. S’active depuis toutes les en bas à droite clignote. positions et se désactive en appuyant sur la touche ou en éteignant le moteur. Allume et éteint l’éclairage. Allume et éteint l’éclairage à intensité réduite.

ENTRETIEN TELECOMMANDE (FOURNIE SUR DEMANDE) Il est possible de commander cet appareil au moyen d’une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA.

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet. Nettoyage des Confort Panel

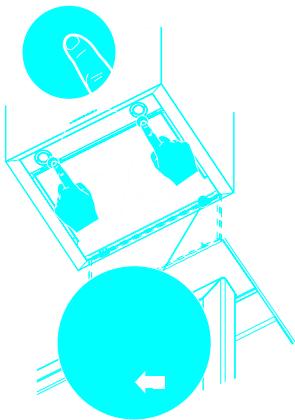

• Ouvrir le Confort Panel, en tirant ce dernier.
• Décrocher le panneau du corps de la hotte, en faisant coulisser le levier du goujon de fixation spécialement prévu.
• En aucun cas, le confort panel ne doit être lavé au lavevaisselle.
• Le nettoyer à l’extérieur à l’aide d’un chiffon humide et d’un détergent liquide neutre.
• Le nettoyer également à l’intérieur, en utilisant un chiffon humide et un détergent neutre; ne pas utiliser des chiffons ou des éponges mouillées, ni des jets d’eau; ne pas utiliser des substances abrasives.
• Lorsque l‘opération est achevée, accrocher à nouveau le panneau sur le corps de la hotte, puis le refermer, en tournant le bouton dans le sens inverse par rapport à l’ouverture.

Filtres à graisse métalliques Ils sont lavables même en lave-vaisselle et doivent être lavés chaque fois que le symbole FF s’affiche ou environ tous les 2 mois ou plus souvent même, en cas d’utilisation particulièrement intensive. Rétablissement du signal d’alarme

• Eteint les lumières et le moteur d’aspiration; au cas où la fonction 24h est active, il convient de la désactiver.

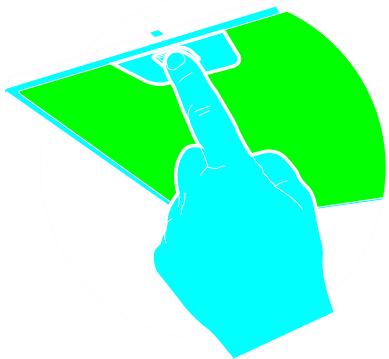

• Appuyer sur la touche E jusqu’à ce que l’afficheur s’éteigne. Nettoyage des filtres
• Tirer sur les panneaux confort pour les ouvrir.
• Retirer les filtres, un à un, en les poussant vers la partie postérieure du groupe tout en tirant vers le bas.
• Laver les filtres en évitant de les plier, et les faire sécher avant de les remonter. (Tout changement de couleur sur la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l’efficacité de ce dernier.)
• Remonter les filtres en faisant attention de tenir la poignée vers la partie externe visible.
• Refermer les panneaux confort.

Filtre anti-odeur au charbon actif (version filtrante)

• Il ne peut être ni lavé ni récupéré, il faut le changer quand EF s’affiche ou au moins tous les 4 mois. Déclenchement du signal d’alarme
• Pour les Hottes en Version Filtrante, l’alarme indiquant la saturation des Filtres doit être activée au moment de l’installation ou ultérieurement.
• Éteindre les lumières et le moteur d’aspiration.
• Débrancher la hotte du réseau électrique.
• Rétablir le branchement en appuyant sur la touche B.
• Lâcher la touche et deux rectangles en rotation apparaissent sur l’afficheur.
• Dans les 3 secondes qui suivent, appuyer sur la touche B jusqu’à ce que s’affichent :
• EF clignotant deux fois – Alarme saturation filtre charbon active VALIDEE.
• EF clignotant un fois – Alarme saturation filtre charbon active INVALIDEE. REMPLACEMENT DU FILTRE ANTI-ODEUR AU CHARBON ACTIF Rétablissement du signal d’alarme
• Eteint les lumières et le moteur d’aspiration; au cas où la fonction 24h est active, il convient de la désactiver.
• Appuyer sur la touche E jusqu’à ce que l’afficheur s’éteigne. Changement des Filtres
• Tirer sur les panneaux confort pour les ouvrir.
• Retirer les filtres à graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif saturé en agissant sur les crochets qui le tiennent en place.
• Mettre le nouveau filtre en l’accrochant bien en place.
• Remonter les filtres à graisse métalliques.
• Refermer les panneaux confort. Eclairage REMPLACEMENT LAMPES Lampe halogène de 20 W.
• Enlever le dispositif métallique de blocage du verre par encliquetage en exerçant une pression sous l’embout en le soutenant d’une main.
• Extraire la lampe du support
• Remplacer la lampe par une nouvelle ayant le mêmes caractéristiques, en prenant soin d'insérer correctement les deux fiches dans le support.
• Remonter le dispositif de blocage du verre par encliquetage.
