Ürün Tipi	Mutfak Davlumbazı
Marka	FRANKE
Model	FMA 905 WH XS
Genişlik	900 mm
Derinlik	500 mm
Yükseklik	250 mm
Ocak ile Minimum Mesafe	650 mm
Elektrik Beslemesi	220-240 V ~ 50 Hz
Motor Gücü	200 W
Kontrol Tipi	Dokunmatik
Hız Sayısı	3 + zaman ayarlı yoğun (6 dk)
Aydınlatma	LED 7 W, Sınıf 1M
Yağ Filtreleri	Kendi kendini taşıyan metalik, bulaşık makinesinde yıkanabilir (her 2 ayda bir)
Aktif Karbon Filtre	Her 4 ayda bir değiştirilir (yıkanamaz)
Malzeme	Beyaz lake çelik
Net Ağırlık	15 kg
Hava Debisi	650 m³/h
Ses Seviyesi	50 dB(A)
Onarılabilirlik	LED aydınlatma yalnızca satış sonrası servis tarafından değiştirilebilir
Kurulum	Duvar tipi, emişli hava çıkışı veya devridaim
Güvenlik	Zorunlu bipolar anahtar, topraklama

Sık sorulan sorular - FMA 905 WH XS FRANKE

Franke FMA 905 WH XS davlumbaz nasıl kurulur?

Ocağın üzerinde merkezde dikey bir çizgi ve 788 mm yükseklikte yatay bir çizgi işaretleyin. Destekler için 12 mm, dübeller için 8 mm delikler açın. Davlumbaz gövdesini asın ve seviyesini ayarlayın. Ocak ile davlumbaz arasındaki minimum mesafe 650 mm'dir.

Önerilen montaj yüksekliği nedir?

Ocak ile davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. Gazlı ocaklar için, kullanım kılavuzunda belirtilen mesafe daha büyükse buna uyun.

Yağ filtreleri nasıl temizlenir?

Kendi kendini taşıyan metalik filtreler bulaşık makinesinde yıkanabilir. Panelleri açın, filtreleri geriye iterek ve aşağı çekerek çıkarın. Bükmeden yıkayın, kurutun ve yaklaşık her 2 ayda bir tekrar takın.

Aktif karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre yıkanamaz ve yaklaşık her 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir. Panelleri açın, yağ filtrelerini çıkarın, ardından karbon filtreyi değiştirin.

Gecikmeli kapatma işlevi nasıl kullanılır?

30 dakika gecikmeli kapatmayı (motor + aydınlatma) etkinleştirmek için T3 tuşuna 2 saniye basın. Bu süre içinde hızı değiştirebilirsiniz. T1 ve (T2, T3 veya T4) tuşları yanıp söner.

Yoğun hız nasıl etkinleştirilir?

6 dakika süreli yoğun hızı başlatmak için T4 tuşuna 2 saniye basın. Bu süre sonunda davlumbaz önceki hıza döner. Duman artışları için kullanışlıdır.

Güç kablosu hasar görmüşse ne yapılmalı?

Cihazı kullanmayın. Kabloyu, kaza riskini önlemek için üretici veya yetkili servis tarafından değiştirtin.

Davlumbaz gazlı ocakla kullanılabilir mi?

Evet, ancak odanın yeterli havalandırması olmalıdır. Gazların geri akışını önlemek için negatif basınç 0,04 mbar'ı geçmemelidir. Gazlı ocak 650 mm'den daha büyük bir mesafe belirtiyorsa, bu mesafeye uyun.

Aydınlatma nasıl açılıp kapatılır?

Maksimum yoğunlukta aydınlatmayı açmak veya kapatmak için L tuşuna basın. Aydınlatma etkinken tuş yanar.

Davlumbaz paneli nasıl açılır?

Paneli dışarı doğru çekin. Herhangi bir pozisyonda otomatik olarak kilitlenir. Temizlemek için iç ve dış kısımda nemli bir bez ve nötr sıvı deterjan kullanın.

KULLANIM KILAVUZU FMA 905 WH XS FRANKE

Kullanim talimatlari, bu ev aletinin ceşitli modelleri în gelerlidir. Ayni sekilde, bu ürünle ilgisi olmayan Özelliklerin tanımları da gorebilirsiniz.

MONTAJ

• Yanlş veya hatali montajdanDOGAN yaralanma ve hasarlar icin imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kılım ve davlumbazarasindaki minimum güvenlik mesafesi 650 mm'dir. (Bazi modeller daha alçak mesafeye monte edilebilir, lüften calisma boyutlar ve montaj paragraflarina bakıniz.)
• Ana voltajn davlumbazin ic tarafina sabitlenmis olan derecelendirme plakasindaki ile uyumlu oldugunu kontrol edin.
  I. sinif ev aletleri icin, ev guc kaynaginin yeterli topraklama sagladigindan emin olun.

Aspiratori ü egzoz bacasina minimum capi 120 mm olan bir boru vasitasilya baglayin. Baca hatti mumkün oldugu kadar kisa olmalidir.

• Davlumbazi tutusabilir gazlar taşiyan egzoz kanallarina baglamayin (kazanlar, sömineler, vs.).
• Eşer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazınin geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garantı edilmelidir. Temiz havanın girişi garantı etmek adına mutfakta temiz hava girişi-SAğlayan bir açık;lık olmalidir. Davlumbazın elektrik disinda enerji veren ev aletleri ile birlikte kullanıması

durumunda, davlumbazın gazları geri yollamasınl engellemek adına odadaki negatif basınç 0,04 barı asşmalaldir.

• Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adina imalatçı veya teknik servis birimince degişirilmelidir.

• Gaz ocağınin montaj talimatlarinda yukarıda belirtilenden daha fazla bir mesafe belirtilm次会议, buna.dkikat edilmesi gerekir. Havadehyşarı ile ilgili yönnetmeliklere uyulması gerekir.
• Davlumbazi desteklemek icin sadece vida ve kucuk parçalar kullanın.

Uyari: Isbu talimatlar uyarinca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikeliner yol acabilir.
- Davlumbazi,arasinda en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasitasıyla cereyana baglayın.

KULLANIM

• Davlumbaz mutfak kokularinı gidermek adına ev kullanı icin tasarlanmethir.
• Davlumbazi asla tasarlandigi amaçlar haricine kullanmayin.
• Davlumbaz calisirken altoanda boşuna yanan yüksek ates asla birakmayın.
• Ateş yoğunluğunu sadece tencere alginda kalacak ve yanlardan taşmadından emin olacak sekilde ayarlayın.
• Fritözler kullanim esnasindo surekli izlenmelidir: fazla isinmis yag, ates alabilir.
• Davlumbaz.altinda flambe yapmayiniz; yangin riski.
• Bu ev aleti, 8 Yaş üstücocuklar ve fiziksel, duyusal veya akli yetersizligi olan veya tecrübe ve bilgi eksikligi olan kılızerce bu kılılerin güvenliginden sorumlu olan kılılerin gozetimi altinda veya ev aletinin kullanı ile ilgili talimatlar Kendilerine verildigi durumlarda kullanı bilir. Cocuklar, ev aleti ile oynamamaldir. Temizleme ve bakım gozetimde olmadıklarindococuklarca yapilmayacaktir.

• "DİKKAT: Pişirme aletleri ile kullanıldiklarinda temas edilebilir parçalarıninabilir."

BAKIM

• Herhangi bir bakim ilemine baslamadan evvel ev aletini dapat in veya anaGPC kaynagindan fisini cekin.
• Belirlenmiş zaman sonunda filtreleri temizleyin ve/veyadehyişirin (Yangin sehlikesi).
• Yaq滤releri her 2 ayda bir veya yogun kullanim olması durumnda daha sık olarak temizlenmelidir ve bulasik makinesinde)yikanabilirler.
• Aktif carbon filtresi yikanabilir degildir, yeniden kullanilamaz ve her 4 ayda bir veya yogun kullanim olması durumunda daha sık olarak degistirilmelidir.
• Davlumbazi nemli bir bez ve notr sivi deterjanla temizleyin.

Ürün üstündeki veya paketindeki sembolü, bu ürünün evsel atik olarak değerlendirilmeyeceğin gõstergesidir. Elektrikli ve elektronik ekipmanın geri DONUSUM icin uygun toplama noktasina teslim edilmelidir. Bu ürününogrupsekilde bertaraf edildigiinden emin olarak, bu atik ürününün uygun olmayan sekilde islenmesindenDOGACAK CEVRE VE INSAN SAGLIIGI icin potansiyel olumsuz sonuclarin engellenmesine yardimci olacaksiniz. Bu ürünün geri DONUSUM ile ilgili daha detayl bilgi icin lufen yerel yetkili ofisiniz, evsel atik bertaraf hizmeti veya ürünün satn aldiginiz magaza ile irtibata geçıniz.

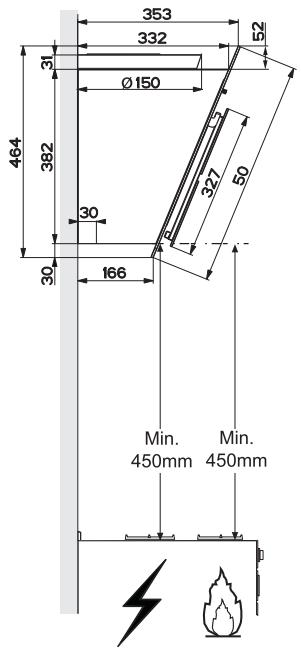

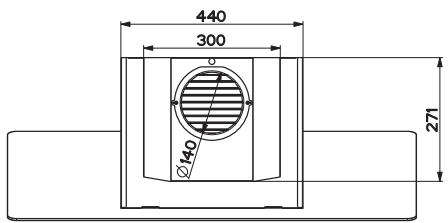

Boyutlar

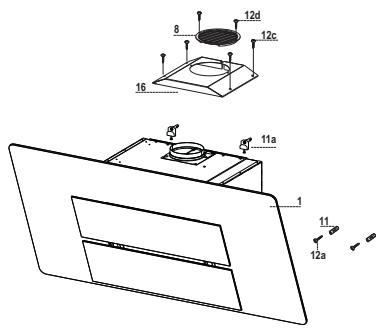

Aksam

Ref.	Adet	Ürün Aksami
1	1	Kumandalar, Aydinlatma, Vantilator Grubu, Filtrerlerle komple Davlumbaz Gövdesi
8	1	Hava Çkışına yönelik Izgara
16	1	Filtre edici kapak
Ref.	Adet	Kurulum Aksamı
11	2	Bağlanti parçaları
11a	2	Bağlanti parçaları SB 12/10
12a	2	Vidalar 4,2 x 44,4
12c	4	Vidalar 2,9 x 6,5
12d	2	Vidalar 2,9 x 9,5
	Adet	Dokümantasyon
	1	Kullanım Kitapçı�能

Duvar üzerinde cizin:

• Davlumbazın montaji,—çın öngörülen bölgénin ortasinda, tavan veya en"—ç yükseklige kadar dikey bir"—çizgi;
• Pişirme dizleminin min. 788 mm üstunde yatay birçüzgi.
• Referans dikey cizginin 164 mm sagunda yatay cizgi uzerine bir nokta (1) isaretleyin.
• Bu islemi, hizayı saglayarakkıı tarafta da tekrarlayın.
• Belirtildigi sekilde, referans dikey cizginin 140mm , ve piisirme duzleminin 540mm ustune bir referans nokta (2) isaretleyin.
• Bu islemi, hizayı saglayarakkıı tarafta da tekrarlayın.
• Isaretli noktaları (1) 0 12 mm delin.
• Isaretli noktaları (2) 0 8 mm delin.
  11a asklì baglanti parçalarini deliklere (1) yerleştin ve vidalayin.
  11 no.lu dubeli delijklere (2) yerlestirin.

Dekoratif baca montaji ici: (Istege Baigh)

• Ask 7.2.1' beirtilen sekilde, ortasini (centik) referans dikey Çizgiye hizalayarak, tavan veya en uç yüksklikten 1-2 mm'ye dayayın.
• Ask deliklerinin ortalin isaretleyin.
• Ask1 7.2.1'i sekilde gosterildigi sekilde, ortasini (centik) referans dikey cizgiye hizalayarak ilk askinin alta X mm'de dayandirin (X = donanimdaki Üst Baca yuksekligi).
• Ask deliklerinin ortalin isaretleyin.
• Isaretli noktaları 08 mm delin.
  11 no.lu dubbeleri delijklere yerlestirin.
• Askları, donanımdaki 12a (4,2 x 44,4) vidaların kullanarak sabitleyin.

Davlumbaz Gövdesinin Montaji

• Kanadi açınüz ("Panelin Açilmasi" paragrafina bakınüz).
• Yag onleyici Filtreleri uygun kulpları tutarak*cikartı.
• Islem öncesi 11a askilarin iki Vr vidasin ayarlayin.
• Davlumbaz govdesini 211a askisina takin.
• Davlumbaz góvdesi icinden, Davlumbaz góvdesini hizalamak icin Vr vidalarla oynayin.
• Güvenlik vidaların 12a takın.
• Kapaklari/kapagi kapatın.

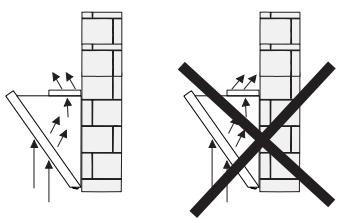

Filtreli Sistemde Hava Çişkı

• Filtre edici kapaigi, dort 12c (2,9 x 6,5) vidayi kullanarak hava cikisina vidalayiniz.
• Geri donusumlu hava cikisna yonelik Izgaray1 8, donanimdaki 2 12d (2,9 x 9,5) vidayla sabitleyiniz.
• Kanadi açınüz ("Panelin Açilmasi" paragrafina bakınüz).
• Yag onleyici Filtreleri uygun kulpları tutarak*cikartin.
• Koku onleyici Karbon Filtrelerin bulundugundan emin olun.

Baglantilar

TAHIYELI SISTEMDE HAVA CIKIŞİ

Tahliyeli systemdé calisacak Davlumbazı Monte etmek icin Davlumbaza özel tahiye Kitinde bulunan talimatlara basvurun.

ELEKTRIK BAGLANTISI

• Davlumbazı sebeke cereyanina böglarken aray temas araligi en az 3 mm扩容 gift kutuplu bir elektrik anahtarı koyunuz.
• Yag tutucu filtrleriçikariniz (bakiniz "Bakim" paragrafi) ve besleme kablosu sokitinin aspirator prizine iyice takilmı oldugundan emin olunuz.

Kumanda panosu

Tuş	Fonksiyon
T1	Motoru durdurur.
T2	Birinci yüzda motoru calistırir.	T1+T2 tuşları yanar.
T3	İkinci yüzda motoru calistırir.	T1+T3 tuşları yanar.
	2 Saniye basilmasio 30 dakikalık uyku modunun etkinleşmesini-SAğlar (Motor + İskihtar). Bir fonksiyon aktifken ilem yüzım防盗ştre bilirsuniz.	Ilgili tuşlar T1+ (T2 veya T3 veya T4) yanıp)söner.
T4	Üçuncü yüzda motoru calistırir	T1+T4 tuşları yanar.
	2 Saniye basmak 6 dakika icin:yogun yüzda calistmayı etkin duruma getirir. Bu surenin sonunday, ayarlanmılı olan bir oncekiriteria geri)döner.Pişirme sirasindaki dumanın fazla:yayilmrightsengellemek icin uygundur.	Tuşyanıp)söner.
L	Aydınlatma tesisatı,maksimum:yogunlukta acar ve kapatır.	Tuşışkıçık

Panelin acilmasi

• Panoyu cekerek açın.
• Panel her konumda kapali olmaldir.
• Dɪs taraftan nemli bir bez ve sɪvɪ noṭr deterjan ile temizleyiniz.
• Iç taraftan nötr deterjan ve nemli bez kullanmak sureti ile temizleyiniz; Islak bez veya sürger kullanmayiniz, su sikmayiniz, asindirici maddeler kullanmayiniz.

Yag tutucu filtreler

METALIK YAG TUTUCU FILTRELERIN TEMIZLENMESI

• Bu filtrer bulasik makinasinda da yikanabilir ve normal kulanildiklarnda iki ayda bir, yogun kullanim halinde ise daha sikca yikanmaları gereklidir.
• Cekerek Konfor Panelleri'ni aciniz.
• Filtreyi grubun arka böolumüne dokru iterek ve ayınanda asağiya.Doğruçekerekçikartin.
• Bukulmemesine özen gosterreich emme panelini yíkayin ve kurmadanònke Kurumasini bekleyin.
• Tutamagin dis görünür tarafta olduguna dikkat ederek filtreleri tekrar monte edin.
• Konfor panellerini kapatiniz.

Koku Onleyici Aktif Karbon Filtrer (Filtreli Sistem)

Aktif karbon filtresi yikanamaz ve tekrar kullanilamaz, yaklasik her 4 aylik kullanimdan sonra veya daha sik yikanması gerekir, özellikle)yogun kullanim icindir.

DEGIStIRME

• Comfort Panellerini的做法
• Comfort Panellerini做法
• Yag onleyici filtrleri Çıkarinuz.
• Dolmus乐队 actif k carbon koku onleyici filtreleri resimde gosterildigi sekilde (A) cikariniz.
• Yeni Filtreleri belirtilen sekilde (B) takiniz.
  Yag onleyici filtrerleri yeniden takimiz.
• Comfort Panellerini kapatiniz.

Aydinlatma

Dikkat: Bu cihazda EN 60825-1: 1994 + A1:2002 + A2:2001 normuna uygun olarak 1M sinifi beyaz LED lamba kullanilmıstanbul, @439nm'de Yayilan azami optik güç: 7 W . Optik aygünlarla (dürbün, buyüteç....))... doğrudan bakmayın.
- Değistirmek icin Teknik Servisle,—baglanti kurun. ("Edinmek icin teknik servisle)—baglanti kurun").
