Marke	Franke
Modell	TELESCOPIC FTC 912 XS
Kategorie	Küchenhaube
Haubentyp	Teleskop
Breite (mm)	898 (90-cm-Modell)
Mindestabstand zur Kochfläche	650 mm
Luftaustrittsdurchmesser	120 mm
Stromversorgung	220-240 V / 50 Hz
Max. Beleuchtungsleistung	2 x 40 W (Glühlampen) oder 1 x 20 W (Halogen)
Anzahl der Geschwindigkeitsstufen	3 (min, mittel, max)
Filtertyp	Waschbare Metallfettfilter + Aktivkohlefilter (Umluft)
Wartung Metallfilter	Reinigung alle 2 Monate (Geschirrspüler möglich)
Austausch Kohlefilter	Alle 3-4 Monate
Abluftmodus	Umluft oder Abluft nach außen
Verwendung	Nur für den Hausgebrauch
Sicherheit	Vor Wartung vom Netz trennen; niemals unter der Haube flambieren

Häufig gestellte Fragen - TELESCOPIC FTC 912 XS FRANKE

Welcher Mindestabstand zwischen Dunstabzugshaube und Kochfeld ist erforderlich ?

Der Mindestsicherheitsabstand beträgt 650 mm. Einige Modelle können tiefer installiert werden, entnehmen Sie die genauen Maße der Anleitung.

Wie reinige ich die Metallfettfilter ?

Die Filter können alle 2 Monate in der Spülmaschine oder von Hand gereinigt werden. Vor dem Wiedereinsetzen trocknen lassen.

Wann muss ich den Aktivkohlefilter austauschen ?

Der Kohlefilter muss alle 3 bis 4 Monate oder bei starker Nutzung häufiger ausgetauscht werden. Er kann nicht gewaschen werden.

Wie wechsle ich eine Lampe der Dunstabzugshaube ?

Metallfilter entfernen. Bei einer Glühlampe: abschrauben und durch eine max. 40 W ersetzen. Bei einer Halogenlampe: Halterung entfernen und die 20 W Lampe austauschen, indem Sie die Stecker in die Fassung stecken.

Kann ich die Haube mit Gasgeräten verwenden ?

Ja, aber Sie müssen für eine ausreichende Belüftung des Raums sorgen. Hat die Küche kein Fenster, schaffen Sie eine Öffnung nach außen.

Wie installiere ich die Haube im Umluftbetrieb ?

Bohren Sie ein 125 mm großes Loch in die Abdeckung über der Haube, schließen Sie einen flexiblen 120-mm-Schlauch an den Auslass an, befestigen Sie die mitgelieferte Gitterblende. Stellen Sie sicher, dass die Aktivkohlefilter vorhanden sind.

Was tun, wenn die Haube nicht angeht ?

Überprüfen Sie zuerst, ob die Haube angeschlossen ist und der zweipolige Schalter auf Ein steht. Besteht das Problem weiter, wenden Sie sich an einen Fachmann.

Können die Metallfilter in der Spülmaschine gewaschen werden ?

Ja, die selbsttragenden Metallfilter können in der Spülmaschine gereinigt werden. Vermeiden Sie Verbiegungen und lassen Sie sie vor dem Wiedereinbau vollständig trocknen.

Welchen Durchmesser des Abluftkanals sollte ich verwenden ?

Verwenden Sie ein starres oder flexibles Rohr mit einem Durchmesser von mindestens 120 mm. Der Weg sollte so kurz wie möglich sein.

Wie öffne ich den Auszug zum ersten Mal ?

Öffnen Sie nach der Installation den Auszug kräftig, bis Sie den Endanschlag-Klick hören, für die erste Nutzung.

BEDIENUNGSANLEITUNG TELESCOPIC FTC 912 XS FRANKE

GB Instructions for use and installation Cooker Hood Istruzioni per l'uso e l'installazione Cappa FR Mode d'emploi et installation Hotte de Cuisine DE Bedienungsanleitung und Einrichtung Dunstabzugshaube TR Kullanim ve montaj talimatlari Davlumbaz

FTC 512 FTC 612

FTC 912 FTC 662

FTC 962 FTC 932

FTC 5512 FTC 6032

INHALT

DE

EMPFELHUNGEN UND HINWEISE 3 EIGENSCHAFTEN 4 MONTAGE 5 BEDIENUNG 7 WARTUNG 8

INHALT

IT

EMPFELHUNGEN UND HINWEISE 24 EIGENSCHAFTEN 25 MONTAGE 26 BEDIENUNG 28 WARTUNG 29

INHALT

TR

EMPFELHUNGEN UND HINWEISE 31 EIGENSCHAFTEN 32 MONTAGE 33 BEDIENUNG 35 WARTUNG 36

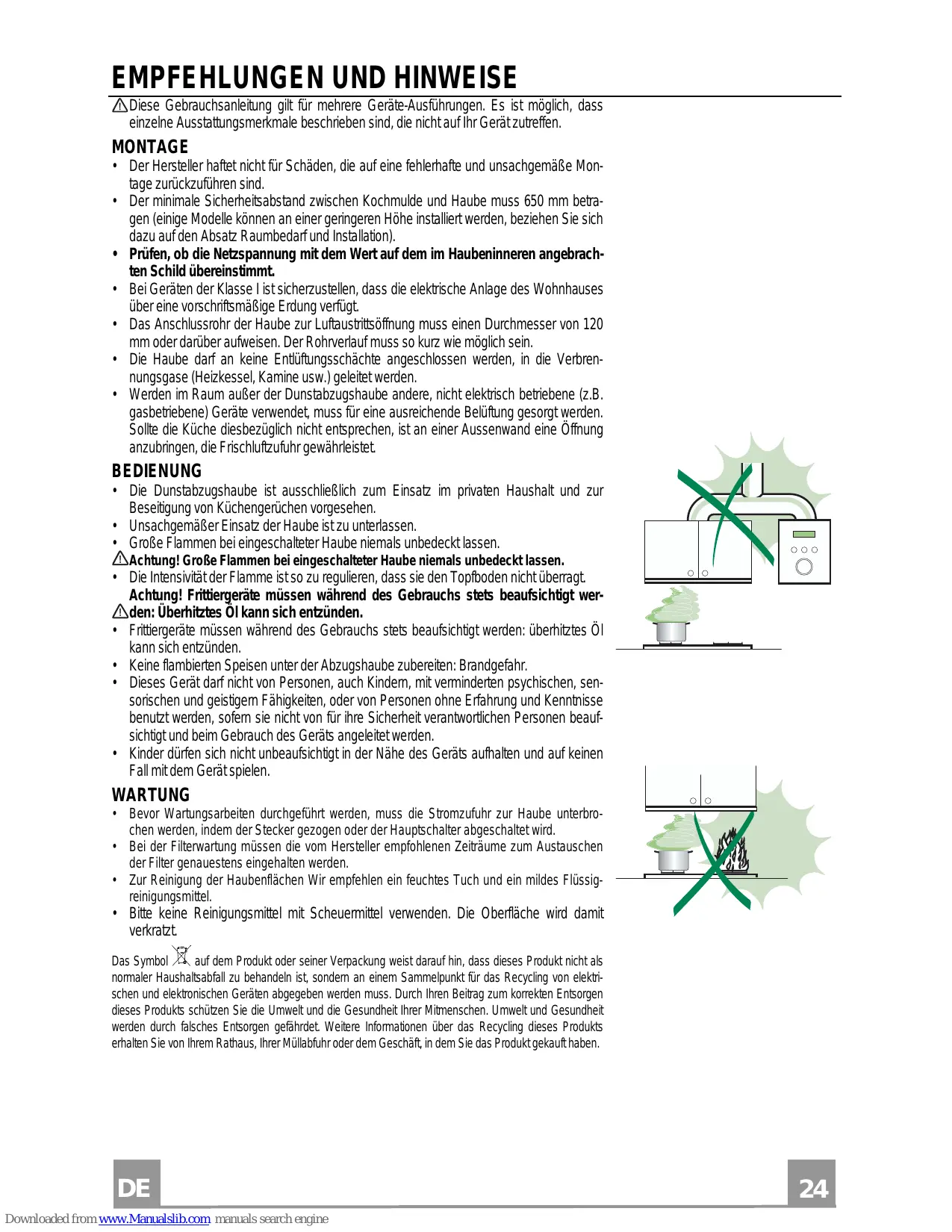

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen (einige Modelle können an einer geringeren Höhe installiert werden; beziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein. Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Außenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.

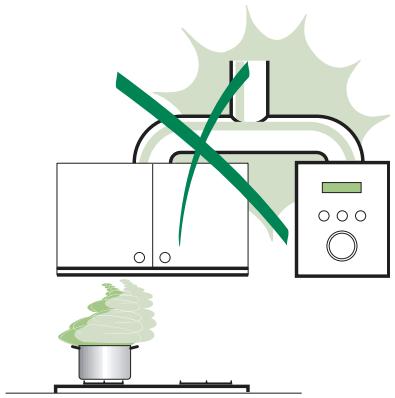

• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.

Achtung! Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen. Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt. Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitztes Öl kann sich entzünden. - Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr. - Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigen Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden. - Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen empfehlen wir ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.
• Bitte keine Reinigungsmittel mit Scheuermittel verwenden. Die Oberfläche wird damit verkratzt.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen des Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Platzbedarf

Hauben-Typ	45	50	55	60	70	80	90
L	448	498	548	598	698	798	898

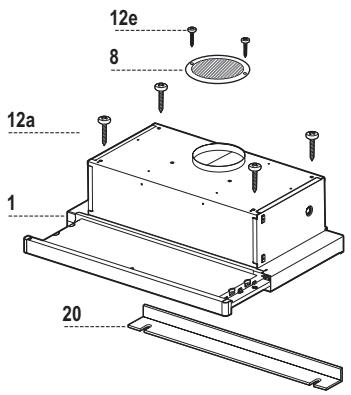

Komponenten

Pos.	St.	Produktkomponenten
1	1	Haubenkörper mit Schaltern, Beleuchtung, Geblasegruppe, Filter
8	1	Luftleitgitter Luftaustritt
20	1	Abdeckprofil
Pos.	St.	Montagekomponenten
12a	4	Schrauben 4,2 x 44,4
12e	2	Schrauben 2,9 x 9,5
St.		Dokumentation
1		Bedienungsanleitung

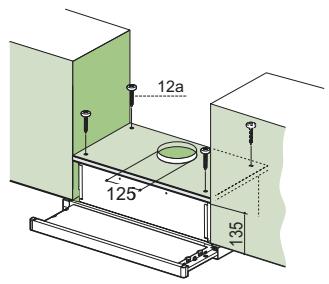

Bohren der Trägerplatte und Montage der Dunstabzugshaube MONTAGE MIT SCHRAUBEN

• Die Hauben-Trägerplatte muss 135 mm oberhalb der Oberschrank-Unterfläche positioniert werden.
• Mit Hilfe des beiliegenden Bohrplanes Löcher mit einem Durchmesser von 4,5 mm in die Trägerplatte bohren.
• Mit Hilfe des beiliegenden Bohrplanes ein Loch mit einem Durchmesser von 125 mm in die Trägerplatte bohren.
• Mit 4 der mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

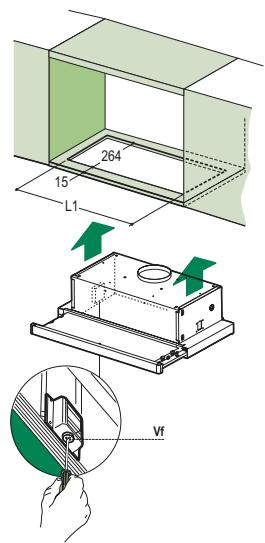

MONTAGE MIT SCHNAPPVERSCHLUSS

• Die Haube kann direkt an der Oberschrank-Unterfläche mit seitlichen Einrasthalterungen montiert werden.
• Die Einbauvorrichtung laut Abbildung an der Unterseite des Oberschrankes anbringen.
• Die Haube einführen, bis die seitlichen Schnappverschlüsse einrasten.
• Mit Hilfe der Schrauben Vf die Haube von der Unterseite her definitiv fixieren.

Hauben-typ	45	50	55	60	70	80	90
L1	352	402	452	502	602	702	802

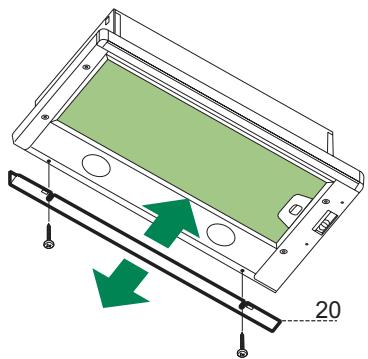

ABDECKPROFIL

• Der Bereich zwischen Haubenkante und Rückwand kann mit Hilfe des mitgelieferten Abdeckprofils 20 und der für diesen Zweck vorgesehenen Schrauben geschlossen werden.

Anschlüsse

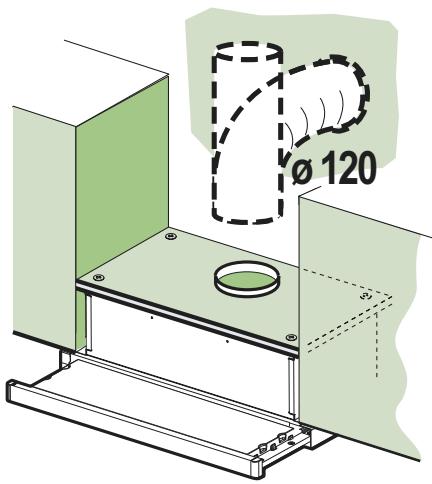

ANSCHLUSS IN ABLUFTVERSION

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 120 mm) an die Außenrohrleitung angeschlossen werden.

• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.

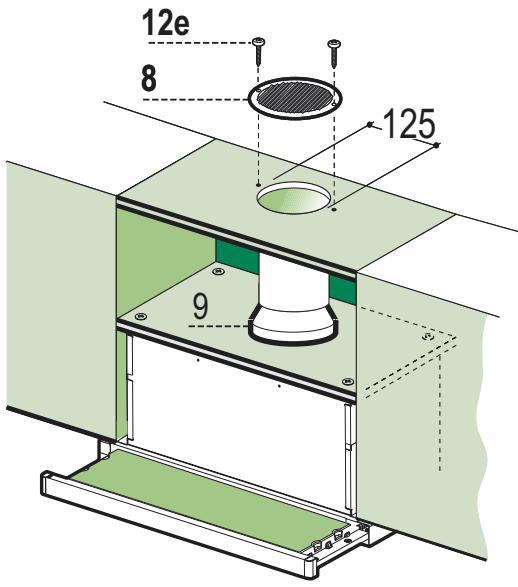

ANSCHLUSS IN UMLUFTVERSION

• In das eventuell über der Haube vorhandene Bord ein Loch Ø 125 mm bohren.
• Den Flansch beim Luftaustritt am Bord oberhalb der Haube mittels Rohr oder Schlauch Ø 120 mm anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 x 9,5) beim Austritt der rückzuführenden Luft fixieren.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
• Nach Montage der Haube muss beim ersten Mal der Auszug energisch geöffnet werden, bis bei Erreichen des Endanschlages ein Klicken zu hören ist.

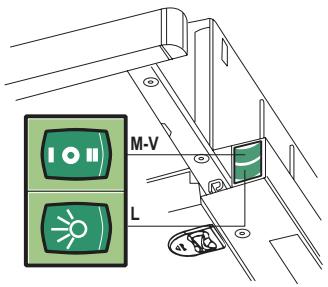

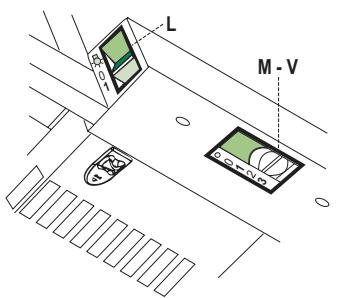

Bedienfeld

L Beleuchtung: Schaltet die Beleuchtung ein und aus. M Motor: Schaltet den Gebläsemotor ein und aus. V Geschwindigkeit: Bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. Geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
2. Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.
3. Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

L Beleuchtung: Schaltet die Beleuchtung ein und aus. M Motor: Schaltet den Gebläsemotor ein und aus. V Geschwindigkeit: Bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. Geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
2. Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.

Fettfilter

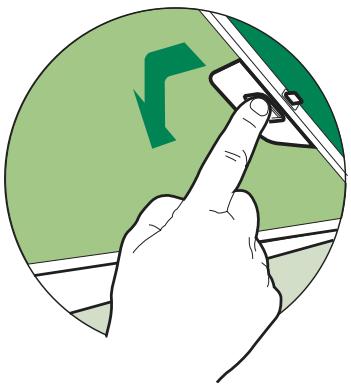

REINIGUNG DER METALLFETTFILTER

• Die Filter können im Geschirrspüler gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger gereinigt werden.
• Den Wrasenleitschirm herausziehen.
• Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen.
• Die Filter im Geschirrspüler bei stärkstem Reinigungsprogramm und höchster Temperatur, mindestens 65°C, reinigen und vor dem Wiedereinsetzen trocknen lassen, bzw. nicht knicken. (Eine eventuelle Verfärbung der Filteroberfläche, zu der es im Laufe der Zeit kommen kann, beeinträchtigt die Funktion des Filters keinesfalls.)
• Die Filter wieder einsetzen, dabei darauf achten, dass die Verriegelung sichtbar ist.
• Den Wrasenleitschirm wieder einschieben.

Aktivkohlefilter (Umluftbetrieb)

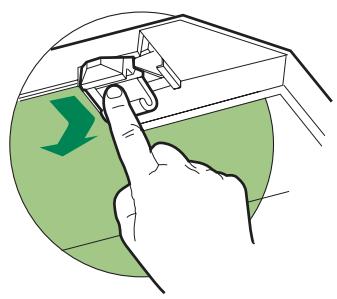

FILTERWECHSEL

• Die Filter lassen sich nicht reinigen oder regenerieren und müssen spätestens nach vier Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger ersetzt werden.
• Den Wrasenleitschirm herausziehen. Die Fettfilter entnehmen.
• Die entsprechenden Haken lösen und den gesättigten Aktivkohlefilter entnehmen. Die Fettfilter wieder einsetzen.
• Den Wrasenleitschirm wieder einschieben.

Beleuchtung

AUSWECHSELN DER LAMPEN

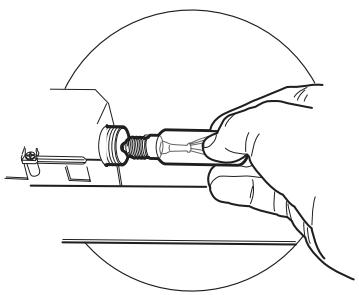

Glühlampen 40W

Die Metallfettfilter entfernen. Die Lampen ausschrauben und durch gleichwertige ersetzen. Die Metallfettfilter wieder montieren.

Beleuchtung

AUSWECHSELN DER LAMPEN

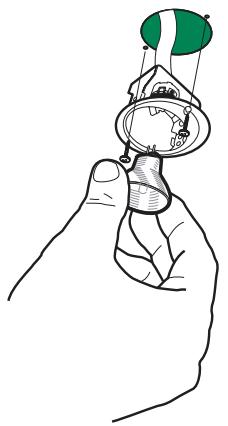

Halogenlampe 20 W

• Vor dem Auswechseln der Lampen die beiden Schrauben der Lampenhalterung lösen und die Lampenhalterung aus der Dunstabzugshaube ziehen. Die Lampe aus der Halterung führen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, dass die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden.
• Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.
