Marque	Franke
Modèle	TELESCOPIC FTC 912 XS
Catégorie	Hotte de cuisine
Type de hotte	Télescopique
Largeur (mm)	898 (modèle 90 cm)
Distance minimale au plan de cuisson	650 mm
Diamètre de sortie d'air	120 mm
Alimentation électrique	220-240 V / 50 Hz
Puissance d'éclairage max	2 x 40 W (incandescence) ou 1 x 20 W (halogène)
Nombre de vitesses	3 (min, moy, max)
Type de filtre	Filtres métalliques anti-graisse lavables + filtre à charbon actif (recyclage)
Entretien filtres métalliques	Lavage tous les 2 mois (lave-vaisselle possible)
Remplacement filtre charbon	Tous les 3-4 mois
Mode d'évacuation	Recyclable ou évacuation extérieure
Utilisation	Domestique uniquement
Sécurité	Débrancher avant entretien ; ne jamais flamber sous la hotte

FOIRE AUX QUESTIONS - TELESCOPIC FTC 912 XS FRANKE

Quelle est la hauteur minimale d'installation entre la hotte et la table de cuisson ?

La distance minimale de sécurité est de 650 mm. Certains modèles peuvent être installés plus bas, consultez la notice pour les dimensions exactes.

Comment nettoyer les filtres métalliques anti-graisse ?

Les filtres peuvent être lavés au lave-vaisselle ou à la main tous les 2 mois. Laissez-les sécher avant de les remettre en place.

Quand dois-je remplacer le filtre à charbon actif ?

Le filtre à charbon doit être remplacé tous les 3 à 4 mois, ou plus souvent en cas d'utilisation intensive. Il ne peut pas être lavé.

Comment remplacer une ampoule de la hotte ?

Retirez les filtres métalliques. Si c'est une ampoule à incandescence, dévissez-la et remplacez-la par une de 40 W max. Si c'est une lampe halogène, retirez le support et remplacez la lampe 20 W en insérant les fiches dans la douille.

Puis-je utiliser la hotte avec des appareils à gaz ?

Oui, mais vous devez assurer une aération suffisante de la pièce. Si la cuisine n'a pas de fenêtre, pratiquez une ouverture vers l'extérieur.

Comment installer la hotte en mode recyclage ?

Percer un trou de 125 mm dans la tablette au-dessus de la hotte, connecter un tuyau flexible de 120 mm à la sortie, fixer la grille orientée fournie. Assurez-vous que les filtres à charbon sont présents.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est branchée et que l'interrupteur bipolaire est en position marche. Si le problème persiste, consultez un professionnel.

Les filtres métalliques peuvent-ils être lavés au lave-vaisselle ?

Oui, les filtres métalliques autoporteurs peuvent être lavés au lave-vaisselle. Évitez de les plier et laissez-les sécher complètement avant de les remonter.

Quel diamètre de conduit d'évacuation dois-je utiliser ?

Utilisez un tuyau rigide ou flexible d'un diamètre d'au moins 120 mm. Le parcours doit être le plus court possible.

Comment ouvrir le chariot coulissant pour la première fois ?

Après installation, ouvrez le chariot coulissant énergiquement jusqu'à entendre le déclic de fin de course pour la première utilisation.

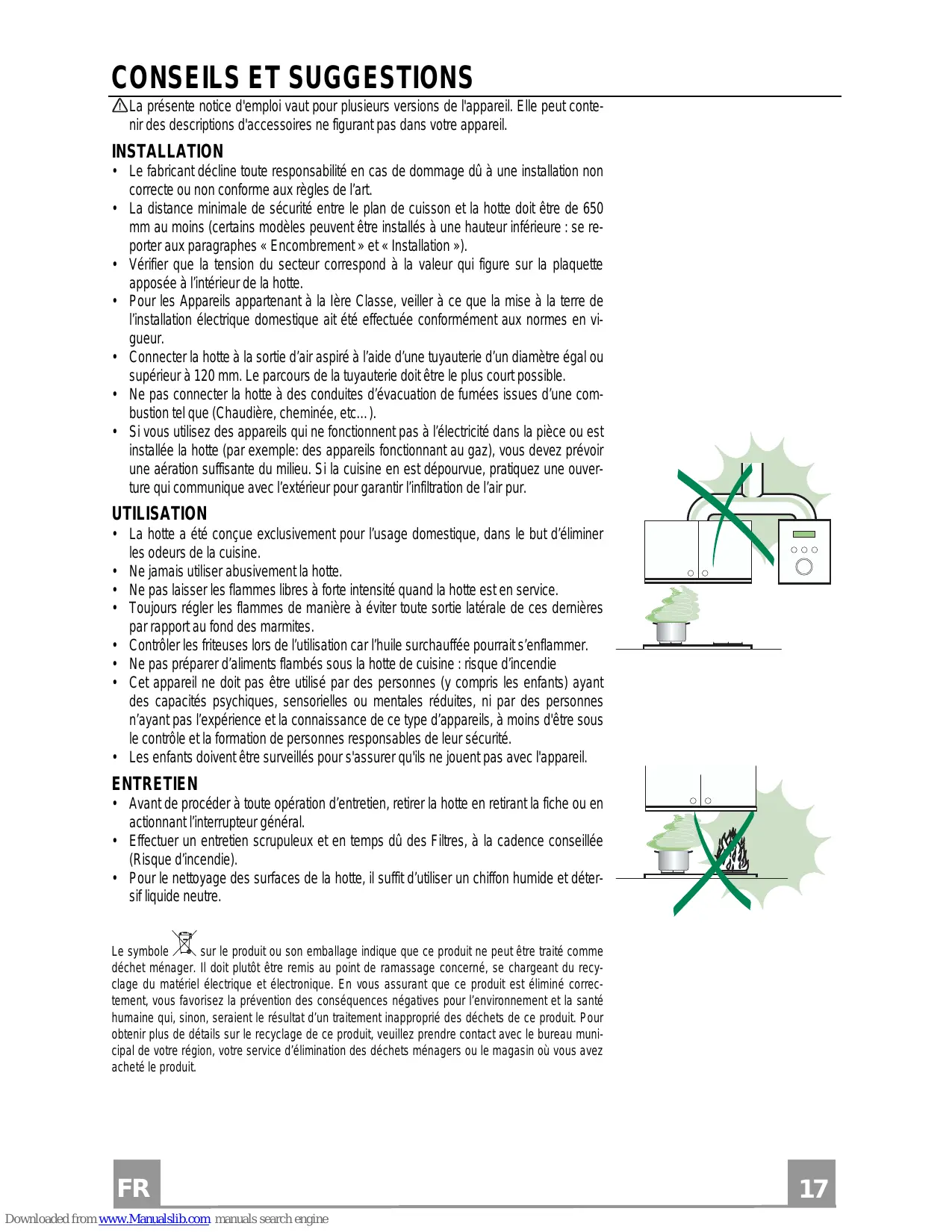

MODE D'EMPLOI TELESCOPIC FTC 912 XS FRANKE

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être d'au moins 650 mm (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte. Pour les appareils appartenant à la classe I, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telle que (chaudière, cheminée, etc.).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.

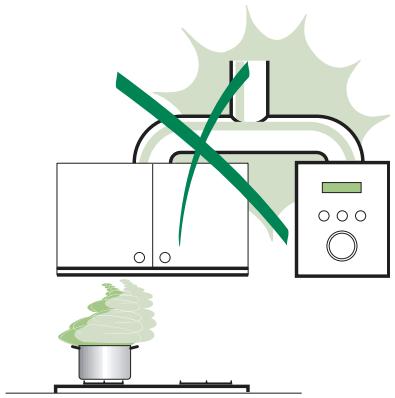

• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie.
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps voulu des filtres, à la cadence conseillée (risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et un détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

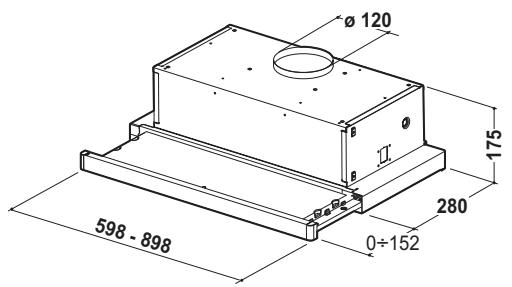

Encombrement

Hotte Type	45	50	55	60	70	80	90
L	448	498	548	598	698	798	898

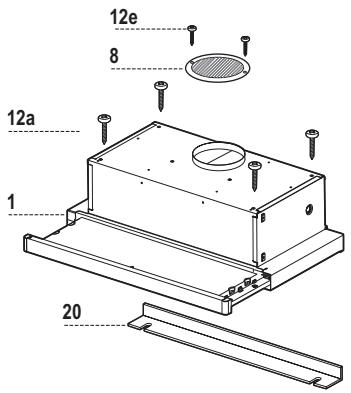

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres
8	1	Grille orientée Sortie de l’Air
20	1	Profil fermeture

Réf.	Q.té	Composants pour l'installation
12a	4	Vis 4,2 x 44,4
12e	2	Vis 2,9 x 9,5

Q.té	Documentation
1	Manuel d'instructions

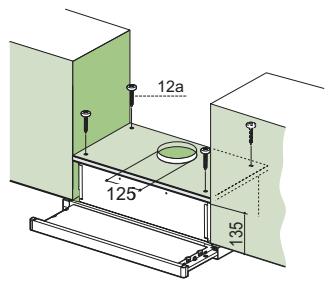

Perçage du plan de support et montage de la hotte MONTAGE AU MOYEN DE VIS

• Le plan de support de la hotte doit être monté plus haut de 135 mm par rapport au plan inférieur des armoires murales.
• Percer un trou de φ 4,5 mm sur le support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Percer un trou de φ 125 mm sur le plan de support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 vis 12a (4,2 x 44,4) fournies avec l'appareil.

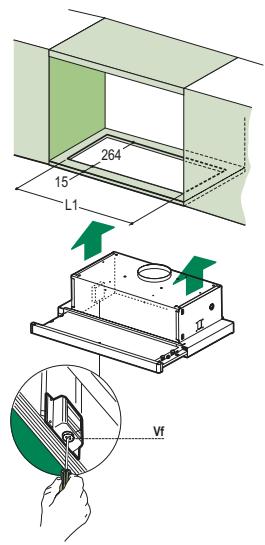

MONTAGE AVEC FIXATION PAR ENCLIQUETAGE

• Il est possible d'installer la hotte directement sur le plan inférieur des armoires murales au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l'armoire murale, comme indiqué.
• Insérer la hotte jusqu'à accrocher les supports latéraux par encliquetage.
• Bloquer définitivement en serrant les vis Vf depuis le bas de la hotte.

Hotte Type	45	50	55	60	70	80	90
L1	352	402	452	502	602	702	802

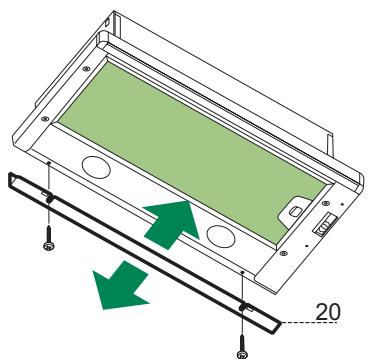

PROFIL DE FERMETURE

• Il est possible de boucher l'espace entre le rebord de la hotte et la paroi du fond, en appliquant le profil 20 fourni avec l'appareil, à l'aide des vis déjà prévus à cet effet.

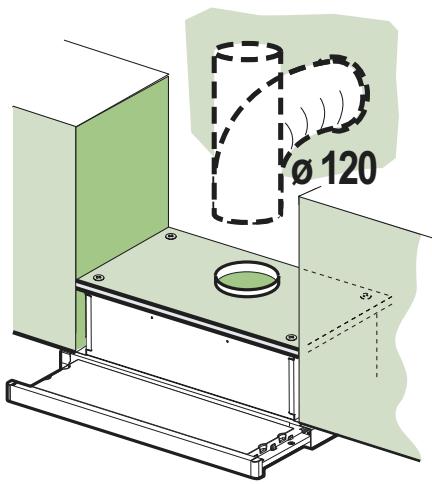

SORTIE AIR VERSION ÉVACUATION

En cas d'installation en version évacuation, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de φ 120 mm, au besoin de l'installateur.

• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

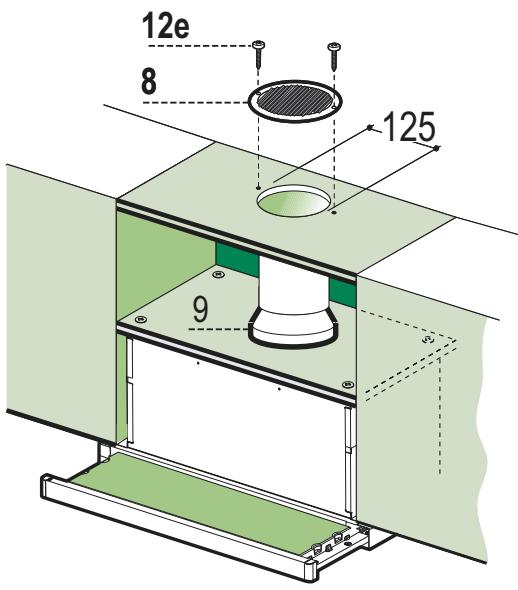

SORTIE AIR VERSION RECYCLAGE

• Percer un trou de φ 125 mm sur l'éventuelle tablette qui se trouve au-dessus de la hotte.
• Connecter la flasque au trou de sortie sur la tablette qui se trouve au-dessus de la hotte, au moyen d'un tuyau rigide ou flexible de φ 120 mm.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Fixer la grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ÉLECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec une ouverture des contacts d'au moins 3 mm.
• Après avoir installé la hotte, il est indispensable, pour la première fois, d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

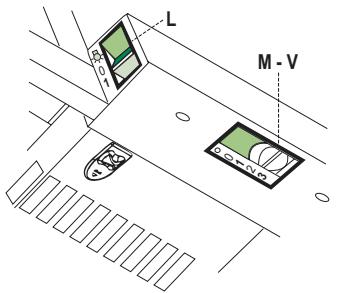

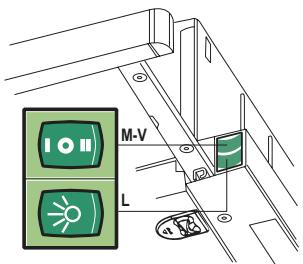

Tableau de commande

L Lumières : allume et éteint l'éclairage. M Moteur : allume et éteint le moteur d'aspiration. V Vitesses : détermine les vitesses d'exploitation ainsi subdivisées :

1. Vitesse minimale, pour un changement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximales de vapeur de cuisson, même pendant des temps prolongés.

L Lumières : allume et éteint l'éclairage. M Moteur : allume et éteint le moteur d'aspiration. V Vitesses : détermine les vitesses d'exploitation ainsi subdivisées :

1. Vitesse minimale, pour un changement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

Filtres anti-graisse

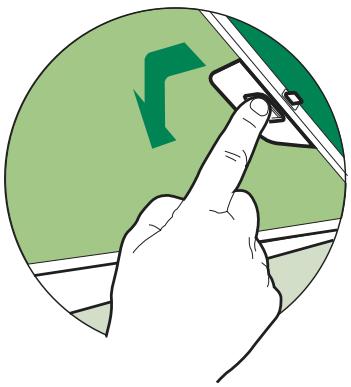

NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTOPORTEURS

• Les filtres peuvent également être lavés au lave-vaisselle ; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le chariot aspirant.
• Retirer un filtre à la fois, en intervenant sur les crochets spécifiques prévus.
• Laver les filtres en évitant de les plier, puis laisser sécher avant de les remonter (l'éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
• Fermer le chariot aspirant.

Filtres anti-odeur (version filtrante)

Remplacement

• Les filtres ne peuvent pas être lavés ni régénérés ; il faut les remplacer tous les 3-4 mois d'emploi environ, ou plus souvent en cas d'emploi particulièrement intense. Sortir le chariot aspirant.
• Retirer les filtres anti-graisse.

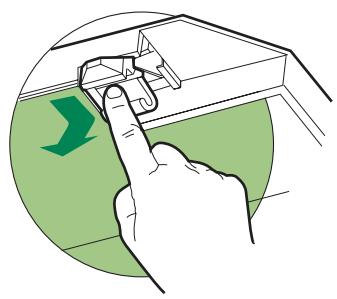

• Retirer le filtre anti-odeur au charbon actif saturé, en intervenant sur les crochets spécifiques prévus.
• Remonter les filtres anti-graisse.
• Refermer le chariot aspirant.

Éclairage

Remplacement des lampes

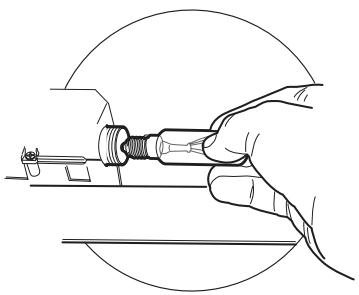

Lampes à incandescence de 40 W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Éclairage

Remplacement des lampes

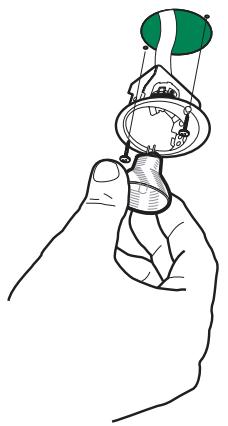

Lampe halogène de 20 W.

• Retirer les 2 vis qui fixent le support d'éclairage et ôter ce dernier de la hotte.
• Extraire la lampe du support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la douille.
• Remonter le support en le fixant à l'aide des deux vis précédemment retirées.
