Marka	Franke
Model	TELESCOPIC FTC 912 XS
Kategori	Mutfak davlumbazı
Davlumbaz tipi	Teleskopik
Genişlik (mm)	898 (90 cm model)
Pişirme yüzeyine minimum mesafe	650 mm
Hava çıkış çapı	120 mm
Elektrik beslemesi	220-240 V / 50 Hz
Maksimum aydınlatma gücü	2 x 40 W (akkor) veya 1 x 20 W (halojen)
Hız sayısı	3 (düşük, orta, yüksek)
Filtre tipi	Yıkanabilir metal yağ filtreleri + aktif karbon filtre (devridaim)
Metal filtre bakımı	Her 2 ayda bir yıkama (bulaşık makinesi mümkün)
Karbon filtre değişimi	Her 3-4 ayda bir
Tahliye modu	Devridaim veya dış tahliye
Kullanım	Sadece ev kullanımı
Güvenlik	Bakım öncesi fişi çekin; davlumbazın altında asla alev kullanmayın

Sık sorulan sorular - TELESCOPIC FTC 912 XS FRANKE

Davlumbaz ile ocak arasındaki minimum montaj yüksekliği nedir?

Minimum güvenlik mesafesi 650 mm'dir. Bazı modeller daha alçak monte edilebilir, tam boyutlar için kılavuza bakın.

Metal yağ filtreleri nasıl temizlenir?

Filtreler bulaşık makinesinde veya elde her 2 ayda bir yıkanabilir. Tekrar takmadan önce kurumasını bekleyin.

Aktif karbon filtre ne zaman değiştirilmelidir?

Karbon filtre her 3 ila 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir. Yıkanamaz.

Davlumbaz ampulü nasıl değiştirilir?

Metal filtreleri çıkarın. Akkor ampul ise sökün ve maksimum 40 W ile değiştirin. Halojen lamba ise desteği çıkarın ve 20 W lambayı fişleri prize takarak değiştirin.

Gazlı cihazlarla davlumbaz kullanabilir miyim?

Evet, ancak odanın yeterli havalandırmasını sağlamalısınız. Mutfakta pencere yoksa dışarıya bir açıklık yapın.

Davlumbaz devridaim modunda nasıl kurulur?

Davlumbazın üzerindeki rafa 125 mm delik açın, çıkışa 120 mm esnek hortum bağlayın, verilen yönlendirilmiş ızgarayı sabitleyin. Karbon filtrelerin takılı olduğundan emin olun.

Davlumbaz açılmazsa ne yapmalıyım?

Önce davlumbazın fişe takılı olduğunu ve iki kutuplu anahtarın açık konumda olduğunu kontrol edin. Sorun devam ederse bir uzmana danışın.

Metal filtreler bulaşık makinesinde yıkanabilir mi?

Evet, kendinden taşıyıcı metal filtreler bulaşık makinesinde yıkanabilir. Bükülmelerinden kaçının ve tekrar takmadan önce tamamen kurumasını bekleyin.

Hangi tahliye borusu çapını kullanmalıyım?

En az 120 mm çapında sert veya esnek bir boru kullanın. Rota mümkün olduğunca kısa olmalıdır.

Sürgülü araba ilk kez nasıl açılır?

Kurulumdan sonra, ilk kullanım için son uç tıklamasını duyana kadar sürgülü arabayı kuvvetlice açın.

KULLANIM KILAVUZU TELESCOPIC FTC 912 XS FRANKE

Δ Bu kullanma talimatı birden fazla cihaz modeli için geçerlidir.

Cihazınıza uymayan bazı donanım özellikleri tarif edilmiş olabilir.

MONTAJ

• Yanlış veya eksik montajdan doğan herhangi bir zararın sorumluluğu üreticiye ait değildir.
• Davlumbaz ile pişirici cihazın ocak kısmı arasındaki minimum güvenlik mesafesi 650 mm'dir (bazı modeller daha alçak seviyede bir yüksekliğe kurulabilir, hacim ve kurulum ile ilgili paragraflara bakınız).
• Besleme voltajının, davlumbaz içerisine yerleştirilen bilgi etiketinde belirtilenle aynı olup olmadığını kontrol edin.
• Sınıf I elektrikli aletler için, güç kaynağının yeterli topraklamayı sağlayıp sağlamadığını kontrol edin. Minimum 120 mm çapında bir boru yoluyla davlumbazı çıkış bacasına bağlayın. Baca bağlantısı mümkün olduğunca kısa olmalıdır.
• Davlumbaz borusunu yanıcı duman taşıyan baca deliğine (buhar kazanı, şömine, vb.) bağlamayın.
• Davlumbazın elektrikle çalışmayan aletlerle (örneğin; gazlı cihazlar) bağlantılı olarak kullanılması halinde çıkış gazının geri tepmesini önlemek amacıyla odada yeterli bir havalandırma sağlanmalıdır. Temiz hava girişini temin etmek için mutfakta dışarıya açılan bir açıklık bulunmalıdır.

KULLANIM

• Davlumbaz mutfaktaki kokuların emilmesi amacıyla evlerde kullanım için tasarlanmıştır. Ticari ve endüstriyel amaçlar için kullanmayınız.
• Davlumbazı tasarlandığı amaçların dışında kesinlikle kullanmayınız.
• Davlumbaz çalışırken altında kesinlikle yüksek çıplak ateş bırakmayın.
• Alev yoğunluğunu, tencerenin altında kalacak şekilde ayarlayın, kenarlarını sarmadığından emin olun.
• Yağda kızartma tavaları kullanırken sürekli olarak takip edin: fazla ısınan yağ tutuşabilir.
• Kapağın altındaki kılıçtan kaçının, yangın riski.
• Bu alet, güvenliklerinden sorumlu kişi tarafından kontrol edilmedikleri veya gözetilmedikleri sürece; fiziksel, duyumsal ve zihinsel kapasitesinde kısıtlama olan (çocuklar dahil) veya aleti kullanma tecrübesi ve bilgisi olmayan kişiler tarafından kullanılamaz.
• Bebeklerin, alette oynamadıklarından emin olmak için kontrol edilmeleri gerekir.

BAKIM

Herhangi bir bakım işlemine başlamadan önce davlumbazı kapatın veya fişini çıkarın. - Filtreleri belirtilen zamanlarda temizleyin ve/veya değiştirin (Yangın riski). Cihazı nemli bir bez ve nötr bir sıvı deterjan kullanarak temizleyin.

Ürün veya paketi üzerindeki sembol, bu ürünün normal bir evsel atık olarak atılmaması ve bu tip elektrikli veya elektronik cihazların atıldığı dönüşümlü toplama noktasına bırakılması gerektiğini işaret eder. Bu ürünü gerektiği gibi elimine etme kurallarına uyarsanız çevre ve insan sağlığı üzerindeki olumsuz etkilerini bertaraf etmeye katkı sağlamış olursunuz. Bu ürünün geri dönüşüm koşulları hakkında daha ayrıntılı bilgi için bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışınız.

Boyutlar

Davlumbaz	45	50	55	60	70	80	90
L	448	498	548	598	698	798	898

Parçalar

Ref.	Adedi	Ürünün
1	1	Davlumbaz güvdesi ile: Kontrol Düğmeleri. Lamba, Üfleyici, Filtreler
8	1	Yönlordirmeli Hava Çkış Izgarası
20	1	Kapatma elemani

Ref.	Adedi	Montaj Parçalari
12a	4	Vidalar 4,2 x 44,4
12e	2	Vidalar 2,9 x 9,5

Adedi malzeme

1 Kullanım Kılavuzu

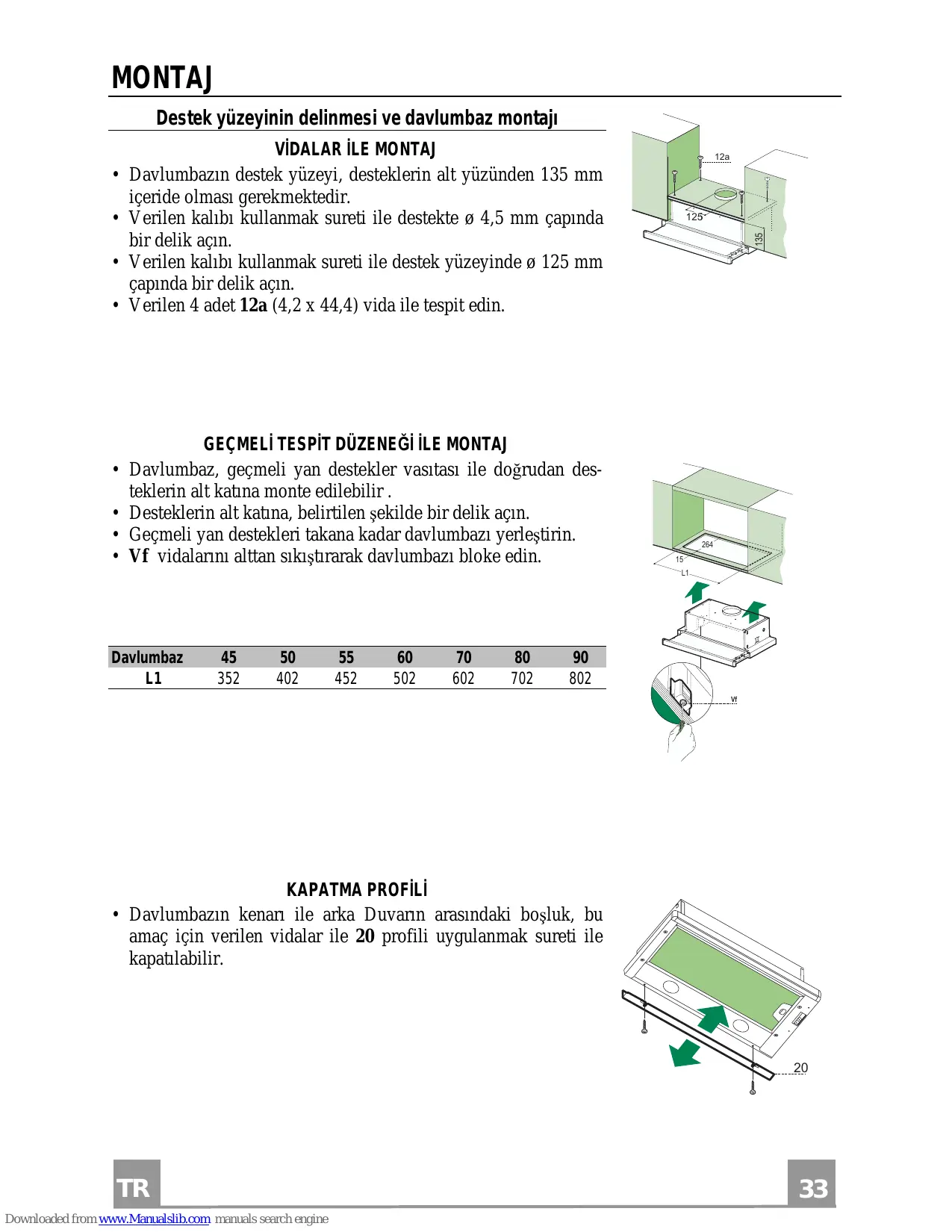

Destek yüzeyinin delinmesi ve davlumbaz montajı

VİDALARLA MONTAJ

• Davlumbazın destek yüzeyi, desteklerin alt yüzünden 135 mm içeride olması gerekmektedir.
• Verilen kalıbı kullanmak sureti ile destekte 4,5 mm çapında bir delik açın.
• Verilen kalıbı kullanmak sureti ile destek yüzeyinde 125 mm çapında bir delik açın.
• Verilen 4 adet 12a (4,2 x 44,4) vida ile tespit edin.

GEÇMELİ TESPİT DÜZENEĞİ İLE MONTAJ

• Davlumbaz, geçmeli yan destekler vasıtasıyla doğrudan desteklerin alt katına monte edilebilir.
• Desteklerin alt katına, belirtilen şekilde bir delik açın.
• Geçmeli yan destekleri takana kadar davlumbazı yerleştirin.
• Vidaları alttan sıkıştırarak davlumbazı bloke edin.

Davlumbaz	45	50	55	60	70	80	90
L1	352	402	452	502	602	702	802

KAPATMA PROFİLİ

• Davlumbazın kenarı ile arka duvar arasındaki boşluk, bu amaç için verilen vidalar ile 20 profili uygulanmak suretiyle kapatılabilir.

ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI

Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır.

• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtresini çıkarınız.

FİLTRELİ MODEL HAVA ÇIKIŞI

• Davlumbazın üzerinde eğer mevcut ise yerleşik bulunan Ø 125 mm çapında bir delik açınız.
• Davlumbaz üzerindeki konsoldaki çıkış deliğine flanş 120 mm çapında esnek ya da sert bir boru ile bağlayınız.
• Boruyu uygun özellikte kelepçelerle sabitleyiniz. Gereken malzeme cihaz donanımıyla birlikte verilmemiştir.
• Yönlendirmeli ızgarayı donanımdaki 2 adet vida ile (2,9 x 9,5) çıkış noktasına sabitleyiniz.
• Aktif karbonlu koku filtresinin mevcut olduklarından emin olunuz.

ELEKTRİK BAĞLANTISI

• Davlumbazı, en az 3 mm kontak açıklığı olan kutuplu bir anahtar üzerinden şebeke cereyanına bağlayın.
• Davlumbaz ilk kez monte edildikten sonra, yürüyen arabanın, tamponda klik sesi duyulana kadar el ile açılması gerekmektedir.

Kumanda tablosu

L Işıklar: Aydınlatma tesisatını açıp kapatır. M Motor: Hava çekme motorunu açıp kapatır. V Hız: Çalışma hızını belirler.

1. Az miktarda pişirme buharı olduğunda, sürekli ve özellikle sessiz bir hava devir daimine uygun minimum hız.
2. Hava emme gücü ve ses seviyesi arasındaki optimal orantı sayesinde kullanım şartlarının büyük bir kısmına uygun orta seviyede hız.
3. Uzun sürelerde de maksimum pişirme buharı emisyonlarını gidermeye uygun maksimum hız.

L Işıklar: Aydınlatma tesisatını açıp kapatır. M Motor: Hava çekme motorunu açıp kapatır. V Hız: Çalışma hızını belirler.

1. Az miktarda pişirme buharı olduğunda, sürekli ve özellikle sessiz bir hava devir daimine uygun minimum hız.
2. Hava emme gücü ve ses seviyesi arasındaki optimal orantı sayesinde kullanım şartlarının büyük bir kısmına uygun orta seviyede hız.

Yağ filtreleri

MONTELİ METAL YAĞ FİLTRELERİNİN TEMİZLİĞİ

• Bulaşık makinesinde yıkanabilirler, 2 ayda bir veya özellikle yoğun kullanım söz konusu ise daha sık yıkanmalıdır. Emme ızgarasını çıkarın.
• Kancalarına basmak suretiyle filtreleri teker teker çıkarın.
• Filtreleri katlamadan yıkayın ve monte etmeden önce kurutun. (Zamanla filtre yüzeyinde meydana gelebilecek renk değişikliği, filtrenin etkinliğinde kesinlikle bir azalmaya neden olmaz.)
• Kolu dışarıdan görülen tarafa kalacak şekilde yeniden monte edin. Emme ızgarasını kapatın.

Koku filtreleri (Filtreli Versiyon)

DEĞİŞTİRME

• Yıkanmazlar ve yeniden kullanılamazlar, yaklaşık her 4 ay kullanıldıktan sonra veya özellikle yoğun kullanım söz konusu ise değiştirilirler. Emme ızgarasını çıkarın.
• Yağ filtresini çıkarın.
• Kancalarından bastırarak koku filtresini aktif karbon filtreden çıkarın.
• Yağ filtresini yerine takın. Emme ızgarasını kapatın.

Aydınlatma

AMPULLERİN DEĞİŞTİRİLMESİ

40 W akkor lambalar

Metalik yağ tutucu filtreleri çıkarınız. Ampulleri gevşetip çıkarınız ve aynı özelliklere sahip yenileriyle değiştiriniz. Metalik yağ tutucu filtreleri tekrar takınız.

Aydınlatma

AMPUL DEĞİŞTİRME

20 W halojen ampuller

• Lamba destek parçasını sabitleyen iki vidayı söküp, parçayı davlumbazdan çıkarınız.
• Ampulü destek parçasından çıkarınız.
• Aynı özelliklere sahip bir yenisi ile değiştiriniz ve iki uçlu (iğne) fişinin destek parçası içindeki yuvalarına iyi oturduğundan emin olunuz.
• Destek parçasını tekrar yerine takıp, daha önce çıkardığınız vidaları ile sabitleyiniz.

Franke S.p.a.

Via Pignolini,2

37019 Peschiera del Garda (VR)

www.franke.it

436002977_ver6
