Marca	Franke
Modello	TELESCOPIC FTC 912 XS
Categoria	Cappa da cucina
Tipo di cappa	Telescopica
Larghezza (mm)	898 (modello 90 cm)
Distanza minima dal piano di cottura	650 mm
Diametro uscita aria	120 mm
Alimentazione elettrica	220-240 V / 50 Hz
Potenza illuminazione max	2 x 40 W (incandescenza) o 1 x 20 W (alogena)
Numero di velocità	3 (min, media, max)
Tipo di filtro	Filtri metallici antigrasso lavabili + filtro a carbone attivo (ricircolo)
Manutenzione filtri metallici	Lavaggio ogni 2 mesi (lavastoviglie possibile)
Sostituzione filtro carbone	Ogni 3-4 mesi
Modalità di evacuazione	Riciclabile o evacuazione esterna
Utilizzo	Solo domestico
Sicurezza	Scollegare prima della manutenzione; non fiammeggiare mai sotto la cappa

Domande frequenti - TELESCOPIC FTC 912 XS FRANKE

Qual è l'altezza minima di installazione tra la cappa e il piano cottura?

La distanza minima di sicurezza è di 650 mm. Alcuni modelli possono essere installati più in basso, consultare il manuale per le dimensioni esatte.

Come pulire i filtri metallici antigrasso?

I filtri possono essere lavati in lavastoviglie o a mano ogni 2 mesi. Lasciarli asciugare prima di rimetterli.

Quando devo sostituire il filtro a carbone attivo?

Il filtro a carbone deve essere sostituito ogni 3-4 mesi, o più spesso in caso di uso intensivo. Non può essere lavato.

Come sostituire una lampadina della cappa?

Rimuovere i filtri metallici. Se è una lampadina a incandescenza, svitarla e sostituirla con una da 40 W max. Se è una lampada alogena, rimuovere il supporto e sostituire la lampada 20 W inserendo le spine nella presa.

Posso usare la cappa con apparecchi a gas?

Sì, ma è necessario garantire una ventilazione sufficiente dell'ambiente. Se la cucina non ha finestra, praticare un'apertura verso l'esterno.

Come installare la cappa in modalità ricircolo?

Praticare un foro di 125 mm nel mobile sopra la cappa, collegare un tubo flessibile da 120 mm all'uscita, fissare la griglia orientabile fornita. Assicurarsi che i filtri a carbone siano presenti.

Cosa fare se la cappa non si accende?

Verificare prima che la cappa sia collegata e che l'interruttore bipolare sia in posizione di accensione. Se il problema persiste, consultare un professionista.

I filtri metallici possono essere lavati in lavastoviglie?

Sì, i filtri metallici autoportanti possono essere lavati in lavastoviglie. Evitare di piegarli e lasciarli asciugare completamente prima di rimontarli.

Quale diametro del condotto di evacuazione devo usare?

Utilizzare un tubo rigido o flessibile con diametro di almeno 120 mm. Il percorso deve essere il più corto possibile.

Come aprire il carrello scorrevole per la prima volta?

Dopo l'installazione, aprire il carrello scorrevole energicamente fino a sentire lo scatto di fine corsa per il primo utilizzo.

MANUALE UTENTE TELESCOPIC FTC 912 XS FRANKE

CONSIGLI E SUGGERIMENTI 10 CARATTERISTICHE 11 INSTALLAZIONE 12 USO 14 MANUTENZIONE 15

SOMMAIRE

FR

CONSEILS ET SUGGESTIONS 17 CHARACTERISTIQUES 18 INSTALLATION 19 UTILISATION 21 ENTRETIEN 22

INHALTSVERZEICHNIS

DE

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio.

È possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti a installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di 650 mm (alcuni modelli possono essere installati ad un'altezza inferiore; fare riferimento ai paragrafi ingombro e installazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa.
• Per apparecchi in Classe I, accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.

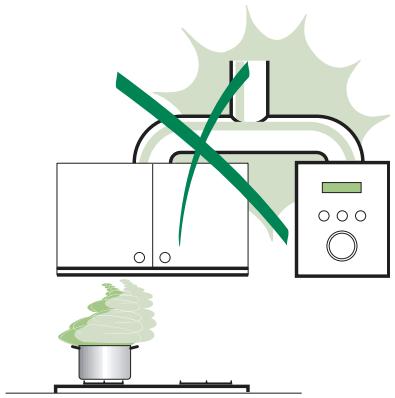

• Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere a una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. Non fare mai uso improprio della cappa. Non lasciare fiamme libere a forte intensità sotto la cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi. Non preparare alimenti flambé sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllate o istruite all'uso dell'apparecchio da persona responsabile della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei filtri secondo gli intervalli consigliati (rischio di incendio).
• Per la pulizia delle superfici della cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

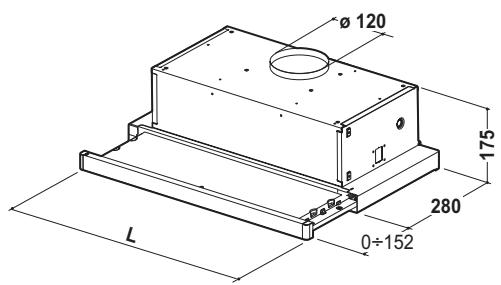

Ingombro

Tipo Cappa	45	50	55	60	70	80	90
L	448	498	548	598	698	798	898

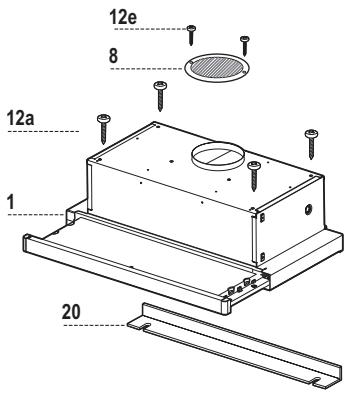

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri
8	1	Griglia direzionata Uscita Aria
20	1	Profilo chiusura
Rif.	Q.tà	Componenti di Installazione
12a	4	Viti 4,2 x 44,4
12e	2	Viti 2,9 x 9,5
	Q.tà	Documentazione
	1	Libretto Istruzioni

Foratura piano di supporto e montaggio cappa

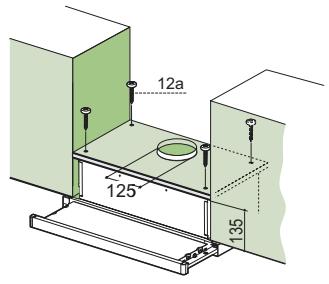

MONTAGGIO CON VITI

• Il piano di supporto della cappa deve essere rientrante di 135 mm dal piano inferiore dei pensili.
• Forare Ø 4,5 mm il supporto utilizzando la dima di foratura in dotazione.
• Praticare un foro Ø 125 mm sul piano di supporto, utilizzando la dima di foratura in dotazione.
• Fissare con 4 viti 12a (4,2 x 44,4) in dotazione.

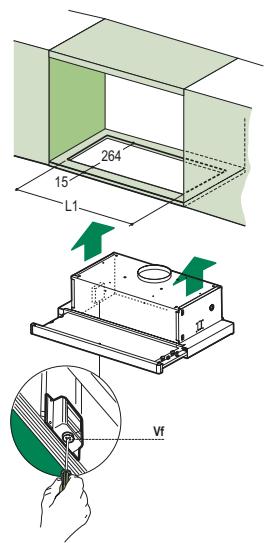

MONTAGGIO CON FISSAGGIO A SCATTO

• La cappa può essere installata direttamente sul piano inferiore dei pensili con i supporti laterali a scatto.
• Praticare un incasso sul piano inferiore del pensile, come indicato.
• Inserire la cappa fino ad agganciare i supporti laterali a scatto.
• Bloccare definitivamente serrando le viti Vf dal fondo della cappa.

Tipo Cappa	45	50	55	60	70	80	90
L1	352	402	452	502	602	702	802

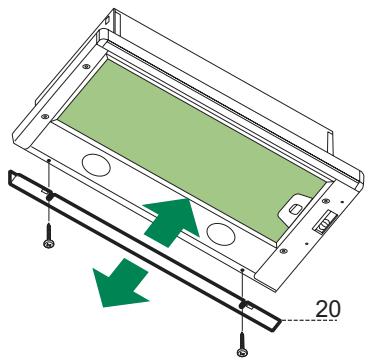

PROFILO DI CHIUSURA

• Lo spazio tra il bordo della cappa e la parete di fondo può essere chiuso applicando il profilo 20 in dotazione con le viti predisposte a quello scopo.

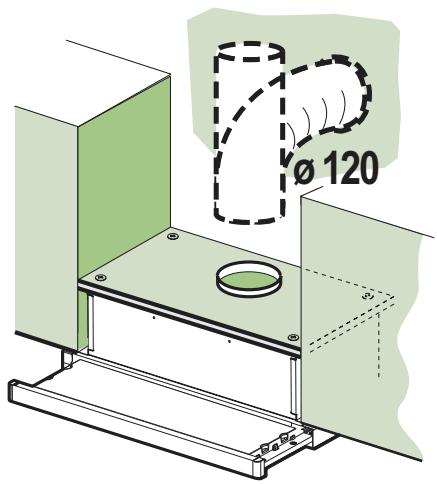

USCITA ARIA VERSIONE ASPIRANTE

Per installare in versione aspirante, collegare la cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di Ø 120 mm, la cui scelta è lasciata all'installatore.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

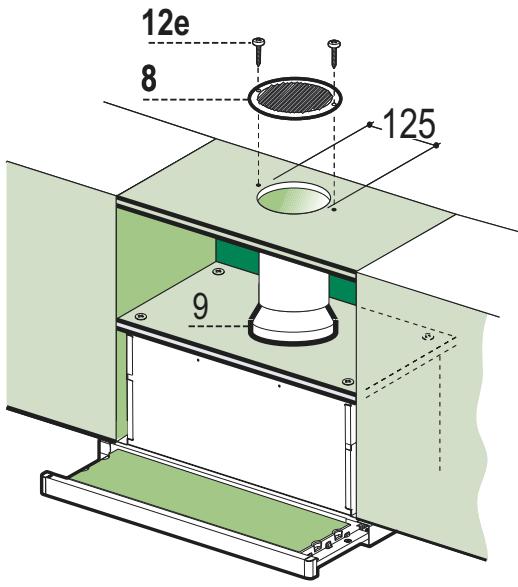

USCITA ARIA VERSIONE FILTRANTE

• Praticare un foro Ø 125 mm sull'eventuale Mensola soprastante la Cappa.
• Collegare la Flangia al foro di uscita sulla Mensola soprastante la Cappa con un tubo rigido o flessibile di Ø 120 mm.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2,9 x 9,5) in dotazione.
• Assicurarsi della presenza dei Filtri antiodore al Carbone attivo.

CONNESSIONE ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Dopo aver installato la cappa è necessario per la prima volta tirare il carrello scorrevole energicamente fino a sentire lo scatto di fine corsa.

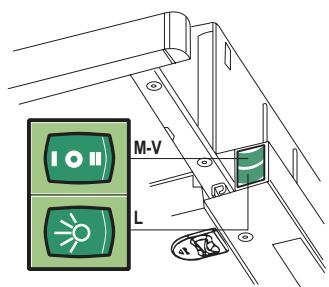

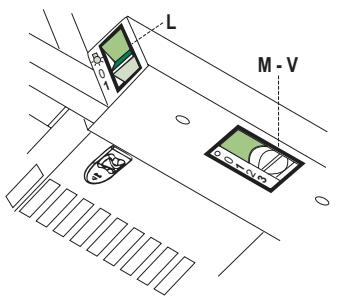

Quadro comandi

L Luci: Accende e spegne l'Impianto di Illuminazione. M Motore: Accende e spegne il motore Aspirazione. V Velocità: Determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.
2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.
3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.

L Luci Accende e spegne l'Impianto di Illuminazione. M Motore Accende e spegne il motore Aspirazione. V Velocità Determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.
2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

Filtri antigrasso

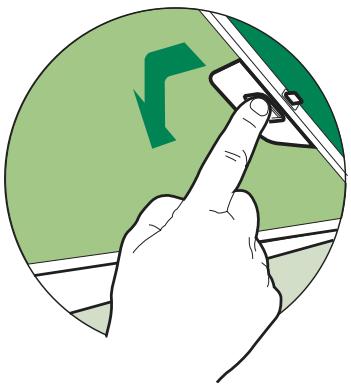

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPTANTI

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Estrarre il carrello aspirante.
• Togliere i Filtri uno alla volta, agendo sugli appositi agganci.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
• Chiudere il carrello aspirante.

Filtri antidore (Versione Filtrante)

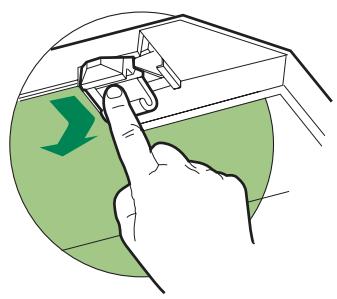

SOSTITUZIONE

• Non sono lavabili né rigenerabili, vanno sostituiti ogni 4 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. Estrarre il carrello aspirante.
• Togliere i Filtri Antigrasso
• Rimuovere il Filtro antidore al Carbone attivo satura, agganciandolo agli appositi agganci. Rimontare i Filtri antigrasso. Richiudere il carrello aspirante.

Illuminazione

SOSTITUZIONE LAMPADE

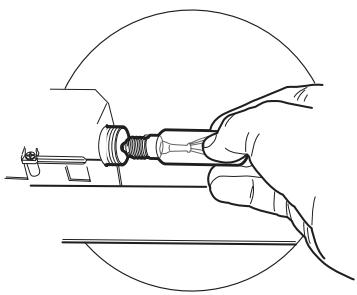

Lampade a incandescenza da 40 W

• Togliere i Filtri antigrasso metallici.
• Svitare le Lampade e sostituirle con nuove di uguali caratteristiche.
• Rimontare i Filtri antigrasso metallici.

SOSTITUZIONE LAMPADE

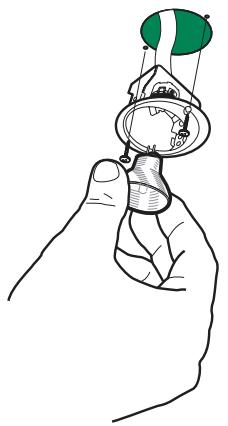

Lampade alogene da 20 W.

• Togliere le due viti che fissano il Supporto illuminazione e sfilarlo dalla Cappa.
• Estrarre la Lampada dal Supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo attenzione di inserire correttamente i due spinotti nella sede del Supporto.
• Rimontare il Supporto fissandolo con le due Viti precedentemente tolte.
