| Produkttyp | Küchenhaube |
| Marke | Franke |
| Modell | TELESCOPIC FTC 632L GR/XS |
| Breite | 600 mm |
| Stromversorgung | 220-240 V ~ 50/60 Hz |
| Beleuchtungsleistung | 4 W (E14) oder 5 W (GU10) |
| Anzahl der Geschwindigkeiten | 3 |
| Bedienungsart | Drucktasten |
| Filtermaterial | Selbsttragend Metall |
| Filterart | Abluft oder Umluft |
| Luftauslassdurchmesser | 120 mm |
| Mindestsicherheitsabstand | 650 mm über dem Kochfeld |
| Wartung der Fettfilter | Reinigung im Geschirrspüler alle 2 Monate |
| Wechsel der Aktivkohlefilter | Alle 3-4 Monate |
| Wechsel der Glühbirnen | Ja, durch Glühbirnen gleichen Typs |
| Mitgeliefertes Zubehör | Schrauben, Luftauslassgitter, Schließprofil, Handbuch |
Häufig gestellte Fragen - TELESCOPIC FTC 632L GR/XS FRANKE
Benutzerfragen zu TELESCOPIC FTC 632L GR/XS FRANKE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch TELESCOPIC FTC 632L GR/XS - FRANKE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TELESCOPIC FTC 632L GR/XS von der Marke FRANKE.
BEDIENUNGSANLEITUNG TELESCOPIC FTC 632L GR/XS FRANKE
SICHERHEITSINFORMATIONEN 31 CHARACTERISTIKEN 34 MONTAGE 35 BEDIENUNG 37 REINIGUNG UND WARTUNG 38
INHALT
DE
SICHERHEITSINFORMATIONEN 40 EIGENSCHAFTEN 43 MONTAGE 44 BEDIENUNG 46 REINIGUNG UND WARTUNG 47
INHALT
PL
INFORMATIONEN ZUR SICHERHEIT 49 TECHNISCHE EIGENSCHAFTEN 52 INSTALLATION 53 VERWENDUNG 55 REINIGUNG UND WARTUNG 56
INHALT
UA
INFORMATIONEN ZUR SICHERHEIT 58 TECHNISCHE EIGENSCHAFTEN 61 INSTALLATION 62 VERWENDUNG 64 REINIGUNG UND WARTUNG 65
INHALT
RO
INFORMATIONEN ZUR SICHERHEIT 67 70 INSTALLATION 71 VERWENDUNG 73 REINIGUNG UND WARTUNG 74
INHALT
NO
SICHERHEITSHINWEISE 76 EIGENSCHAFTEN 79 INSTALLATION 80 GEBRAUCH 82 REINIGUNG UND WARTUNG 83
INHALT
FI
SICHERHEITSHINWEISE 85 MASSE UND TEILE 88 INSTALLATION 89 GEBRAUCH 91 REINIGUNG UND WARTUNG 92

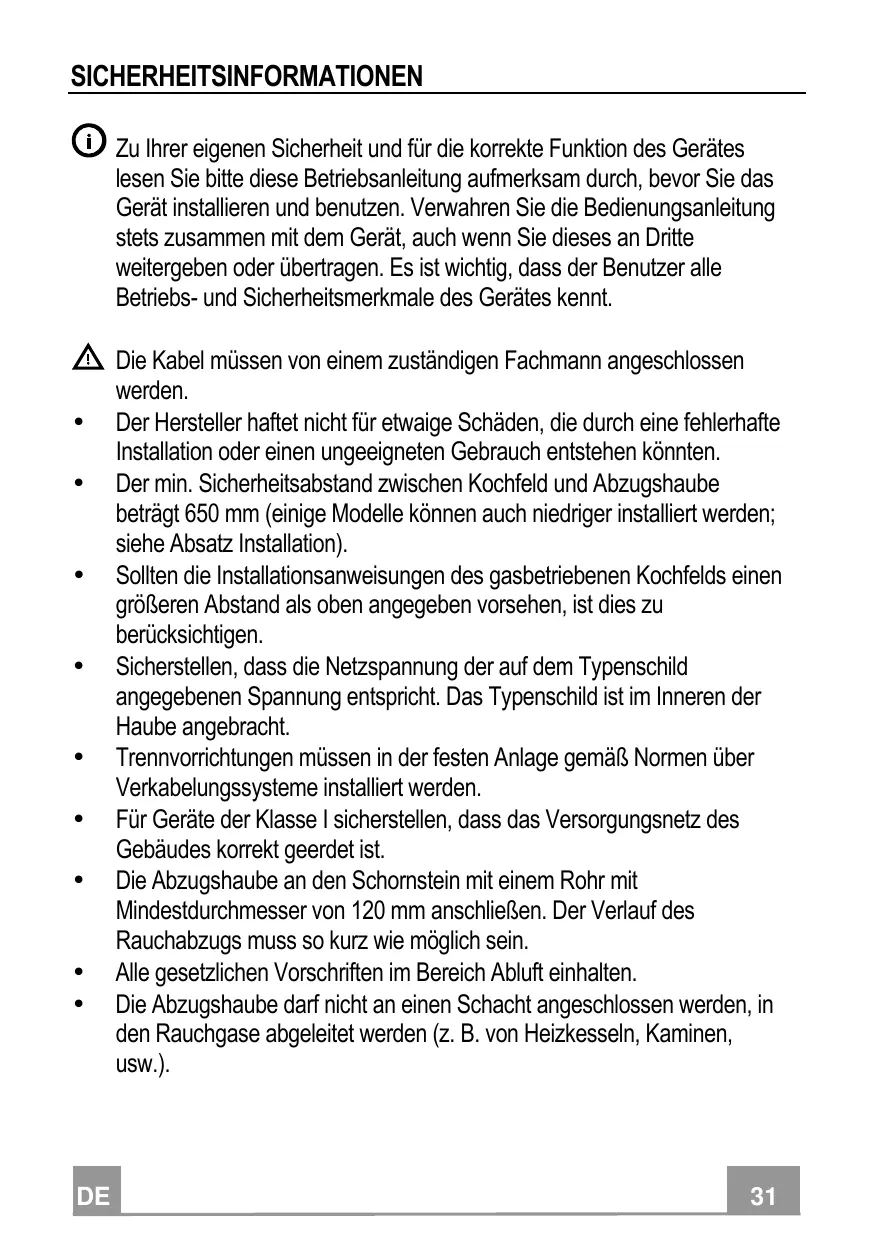

Zu Ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sie bitte diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Bewahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät auf, auch wenn Sie es an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmerkmale des Gerätes kennt.

Die Kabel müssen von einem zuständigen Fachmann angeschlossen werden.
- Der Hersteller haftet nicht für etwaige Schäden, die durch eine fehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen könnten.
- Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
- Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigen.
- Sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Spannung entspricht. Das Typenschild ist im Inneren der Haube angebracht.
- Trennvorrichtungen müssen in der festen Anlage gemäß den Normen über Verkabelungssysteme installiert werden.
- Für Geräte der Klasse I sicherstellen, dass das Versorgungsnetz des Gebäudes korrekt geerdet ist. Die Abzugshaube an den Schornstein mit einem Rohr mit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein. Alle gesetzlichen Vorschriften im Bereich Abluft einhalten. Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z.B. von Heizkesseln, Kaminen, usw.).
- Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden. Die Luft darf nicht durch einen Kanal abgelassen werden, der als Rauchabzug für Gasgeräte oder Geräte verwendet wird, die mit anderen Brennstoffen betrieben werden.
- Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
- Den Stecker in eine den einschlägigen Vorschriften entsprechende zugängliche Steckdose stecken.
- Was die technischen und sicherheitsrelevanten Maßnahmen für den Rauchabzug betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.
WARNUNG: Bevor die Haube installiert wird, die Schutzfolien abziehen. Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. WARNUNG: Die mangelnde Verwendung von Schrauben und Befestigungselementen gemäß der vorliegenden Anleitung kann zu Stromschlaggefahr führen. - Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen. - Auf keinen Fall unter der Haube flambieren: Dabei kann ein Brand entstehen. - Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahren eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerät spielen. Vom Benutzer auszuführende Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ausgeführt werden, sofern sie nicht darauf beaufsichtigt werden. - Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht am Gerät spielen.
- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen.
Die frei zugänglichen Teile können während des Kochens mit Kochgeräten sehr heiß werden.
Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung. - Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüftung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen). Schutzschild bei Rissbildung ersetzen. Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

Bei einem Wechsel der Halogenlampen ausschließlich selbstschützende Halogenglühlampen oder selbstschützende Halogen-Metalldampflampen verwenden.
Platzbedarf



Komponenten
| Pos. | St. | Produktkomponenten | ||
| 1 | 1 | Haubenkörper mit Geblasegruppe, Filter | Schaltern, | Beleuchtung, |
| 8 | 1 | Luftleitgitter Luftaustritt | ||
| 20 | 1 | Abdeckprofil | ||
| Pos. | St. | Montagekomponenten | ||
| 12a | 4 | Schrauben 4,2 x 44,4 | ||
| 12b | 2 | Schrauben 4,2 x 12,7 | ||
| 12e | 2 | Schrauben 2,9 x 12,7 | ||
| St. | Dokumentation | |||
| 1 | Bedienungsanleitung | |||

Bohren der Trägerplatte und Montage der Dunstabzugshaube
MONTAGE MIT SCHRAUBEN
Die Hauben-Trägerplatte muss 135 mm oberhalb der Oberschrank-Unterfläche positioniert werden. - Mit Hilfe des beiliegenden Bohrplanes Löcher Ø 4,5 mm in die Trägerplatte bohren. - Mit Hilfe des beiliegenden Bohrplanes ein Loch Ø 125 mm in die Trägerplatte bohren. - Mit 4 der mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

MONTAGE MIT SCHNAPPVERSCHLUSS
- Die Haube kann direkt an der Oberschrank-Unterfläche mit seitlichen Einrasthalterungen montiert werden.
- Die Einbauvorrichtung laut Abbildung an der Unterseite des Oberschrankes anbringen.
- Die Haube einfahren, bis die seitlichen Schnappverschlüsse einrasten.
- Mit Hilfe der Schrauben Vf die Haube von der Unterseite her definitiv fixieren.
| Hauben-typ | 45 | 50 | 55 | 60 | 70 | 80 | 90 |
| L1 | 360 | 410 | 460 | 510 | 610 | 710 | 810 |



ABDECKPROFIL
- Der Bereich zwischen Haubenkante und Rückwand kann mit Hilfe des mitgelieferten Abdeckprofils 20 und der für diesen Zweck vorgesehenen Schrauben geschlossen werden 12b.

Anschlüsse
ANSCHLUSS IN ABLUFTVERSION
Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 120 mm) an die Außenrohrleitung angeschlossen werden.
- Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. Eventuell vorhandene Aktivkohlefilter entnehmen.

ANSCHLUSS IN UMLUFTVERSION
- In das eventuell über der Haube vorhandene Bord ein Loch Ø 125 mm bohren.
- Den Flansch beim Luftaustritt am Bord oberhalb der Haube mittels Rohr oder Schlauch Ø 120 mm anschließen.
- Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
- Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 x 9,5) beim Austritt der rückzuführenden Luft fixieren.
- Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTROANSCHLUSS
- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
- Nach Montage der Haube muss beim ersten Mal der Auszug energisch geöffnet werden, bis bei Erreichen des Endanschlages ein Klicken zu hören ist.
Achtung! Alle Querschnittänderungen oder Richtungsänderungen des Abluftkanals reduzieren die Leistung der Haube.
Bedienfeld

L Beleucht. Schaltet die Beleuchtung ein und aus. M Motor Schaltet den Gebläsemotor ein und aus. V Geschw. bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:
- geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
- mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.
- höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

L Beleuchtung: Schaltet die Beleuchtung ein und aus. M Motor: Schaltet den Gebläsemotor ein und aus. V Geschwindigkeit: bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:
- geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
- mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.
Fettfilter
REINIGUNG DER METALLFETTFILTER
- Die Filter können im Geschirrspüler gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger gereinigt werden.
- Den Wrasenleitschirm herausziehen.
- Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen.
- Die Filter im Geschirrspüler bei stärkstem Reinigungsprogramm und höchster Temperatur, mindestens 65 °C, reinigen und vor dem Wiedereinsetzen trocknen lassen, damit sie nicht knicken. (Eine eventuelle Verfärbung der Filteroberfläche, zu der es im Laufe der Zeit kommen kann, beeinträchtigt die Funktion des Filters keinesfalls.)
- Die Filter wieder einsetzen, dabei darauf achten, dass die Verriegelung sichtbar ist.
- Den Wrasenleitschirm wieder einschieben.

Aktivkohlefilter (Umluftbetrieb)
FILTERWECHSEL
Achtung: Die Beleuchtung ausschalten und warten, bis die Lampe abgekühlt ist, bevor der Geruchsfilter ausgewechselt wird.
Die Filter können für einige Operationen verwendet werden, wie zum Beispiel: - Die Filter bieten ihnen einen "temporären" Datenbestand, damit sie ihn nutzen können. - Falls erforderlich, können sie in den "temporären" Daten alle aktuellen Werte finden. Den Wrasenleitschirm herausziehen. Die Fettfilter entnehmen. Die entsprechenden Haken lösen und den gesättigten Aktivkohlefilter entnehmen. Die Metallfettfilter wieder montieren. Die Fettfilter wieder einsetzen. Den Wrasenleitschirm wieder einschieben.


AUSWECHSELN DER LAMPEN
Die Metallfettfilter entfernen. Die Lampen ausschrauben und durch gleichwertige ersetzen. Die Metallfettfilter wieder montieren.

| Lampe | Leistung (W) | Fassung | Spannung (V) | Größe (mm) | ILCOS-Code |
| 4 | E14 | 220-240 | 107 x 37 | DRBB/F-4-220-240-E14-35/100 | |
| 5 | GU10 | 230 | 52 x 50 | DRPAR-5/840-220/240-GU10-35/36 DRPAR-5/830-220/240-GU10-35/36 |
