Tuotetyyppi	Keittiön liesituuletin
Merkki	Franke
Malli	TELESCOPIC FTC 632L GR/XS
Leveys	600 mm
Virtalähde	220-240 V ~ 50/60 Hz
Valaistuksen teho	4 W (E14) tai 5 W (GU10)
Nopeuksien määrä	3
Ohjaustyyppi	Painonapit
Suodattimien materiaali	Metallinen, itsestään kantava
Suodatustyyppi	Poisto tai kierrätys
Ilman ulostulon halkaisija	120 mm
Pienin turvaetäisyys	650 mm keittotason yläpuolella
Rasvasuodattimien huolto	Pesu astianpesukoneessa 2 kuukauden välein
Hiilisuodattimien vaihto	3-4 kuukauden välein
Lamppujen vaihto	Kyllä, samantyyppisillä lampuilla
Mukana toimitetut tarvikkeet	Ruuvit, ilman ulostulon säleikkö, sulkuprofiili, käyttöohje

Usein kysytyt kysymykset - TELESCOPIC FTC 632L GR/XS FRANKE

Kuinka TELESCOPIC FTC 632L GR/XS -liesituuletin asennetaan?

Asennuksen on suoritettava pätevä teknikko. Käytä mukana toimitettuja ruuveja ja noudata turvaetäisyyksiä. Pienin etäisyys keittotason ja liesituulettimen välillä on 650 mm. Asennuksessa kaapin alle noudata toimitettua porausmallia.

Mikä turvaetäisyys on noudatettava liesituulettimen ja keittotason välillä?

Pienin turvaetäisyys on 650 mm. Jos kaasukeittotason ohjeissa määritellään suurempi etäisyys, noudata sitä ehdottomasti.

Kuinka metalliset rasvasuodattimet puhdistetaan?

Metalliset rasvasuodattimet voidaan pestä astianpesukoneessa noin 2 kuukauden välein. Irrota yksi suodatin kerrallaan, pese taivuttamatta, kuivaa ennen uudelleenasennusta. Kahvan on oltava ulospäin.

Kuinka usein hiilisuodattimet on vaihdettava?

Hiilisuodattimet on vaihdettava noin 3–4 kuukauden välein tai useammin, jos käyttö on runsasta. Niitä ei voi pestä eikä uudistaa.

Kuinka liesituulettimen lamppu vaihdetaan?

Sammuta valot ja odota lamppujen jäähtymistä. Irrota metalliset rasvasuodattimet, kierrä vanhat lamput irti ja vaihda ne samantyyppisiin (4W E14 tai 5W GU10) ja samojen sähköominaisuuksien omaaviin uusiin.

Voinko käyttää liesituuletinta kierrätystilassa ilman ulkoista poistoa?

Kyllä, liesituuletinta voidaan käyttää kierrätysversiona. Varmista tässä tapauksessa, että hiilisuodattimet ovat paikoillaan ja että suunnattu säleikkö on kiinnitetty kierrätysilman ulostuloa varten. Ylälevyyn on porattava 125 mm:n reikä.

Mitä turvatoimenpiteitä on noudatettava asennuksen yhteydessä?

Varmista, että jännite vastaa keittotason jännitettä. Asennuksen on sisällettävä asianmukainen maadoitus. Käytä kaksinapaista kytkintä, jonka koskettimien avausväli on vähintään 3 mm. Älä liitä liesituuletinta savupiippuihin.

Mitä tehdä, jos virtajohto on vaurioitunut?

Jos virtajohto on vaurioitunut, anna valmistajan tai valtuutetun huoltoteknikon vaihtaa se vaaran välttämiseksi.

Kuinka imutehon nopeus valitaan?

Käytä V-painiketta valitaksesi 3 nopeuden joukosta: miniminopeus jatkuvaan ja hiljaiseen ilmanvaihtoon, keskinopeus normaaliin käyttöön ja maksiminopeus voimakkaille höyrypäästöille.

Voiko liesituulettimen asentaa kaasulieden yläpuolelle?

Kyllä, mutta noudata pienintä turvaetäisyyttä 650 mm (tai suurempaa, jos liesi määrittelee). Varmista, että huone on hyvin tuuletettu, jos liesituuletin toimii samaan aikaan kaasulaitteiden kanssa.

KÄYTTÖOHJE TELESCOPIC FTC 632L GR/XS FRANKE

GB Käyttö- ja asennusohjeet Liesituuletin IT Istruzioni per l'uso e l'installazione Cappa FR Mode d'emploi et installation Hotte de Cuisine DE Bedienungsanleitung und Installation Dunstabzugshaube TR Kullanim ve montaj talimatlari Davlumbaz PL Instrukcja obslugi i instalacji Okap kuchenny RU Инструкция по эксплуатации и установке Вытяжка RO Libret de Instruetioni Cartier Händbok for installationsjon bruk og vedlikehold Kjökenvifte Asennus-, käyttö- ja hoito-opas Liesituuletin

SISÄLLYSLUETTELO

FI

TURVALLISUUSTIEDOT 4 OMINAISUUDET 7 ASENNUS 8 KÄYTTÖ 10 HOITO JA PUHDISTUS 11

SISÄLLYSLUETTELO

FI

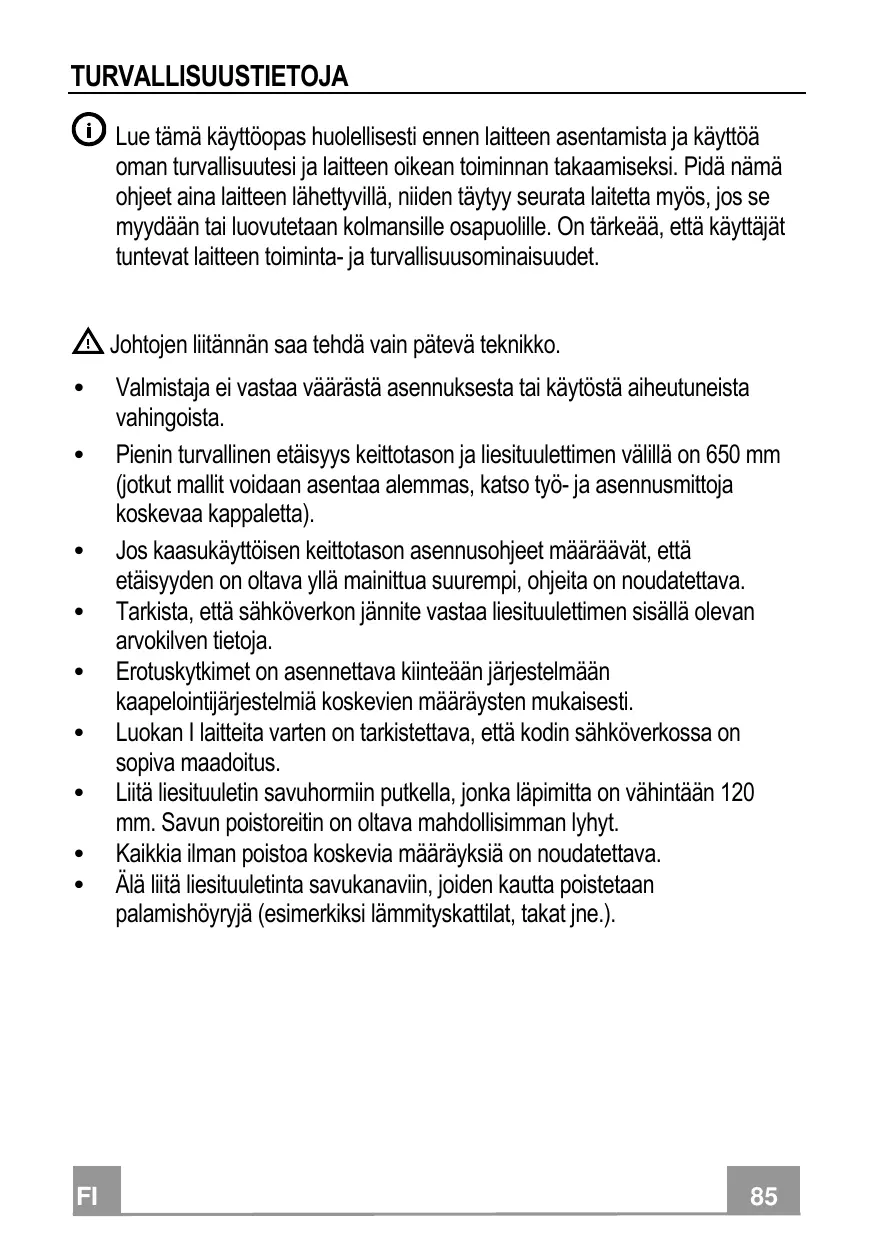

Lue tämä käyttöopas huolellisesti ennen laitteen asentamista ja käyttöä, oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pidä nämä ohjeet aina laitteen lähettyvillä; niiden täytyy seurata laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

Sähköliitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittotason asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.
• Erotuskytkimet on asennettava kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.
• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.
• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt. Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.
• Älä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.
• Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

VAROITUS: Poista suojakalvot ennen liesituulettimen asentamista. Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia. VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara. - Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi....). - Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon. - Yli 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa. - Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.

• Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin tai aistien terveys on heikentynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei heitä valvota tai ole valmennettu. Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana.
• Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus.
• Tilassa täytyy olla asianmukainen tuuletus kun liesituuletinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote on toimitettava asianmukaiseen sähkö- ja elektroniikkaromun keräyspisteeseen. Varmistamalla, että tuote hävitetään oikealla tavalla, voidaan auttaa välttämään ympäristöä ja ihmisten terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrätyksestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

Jos halogeenilamput täytyy vaihtaa, käytä vain itsesuojattuja volframihalogeenilamppuja tai itsesuojattuja monimetallilamppuja.

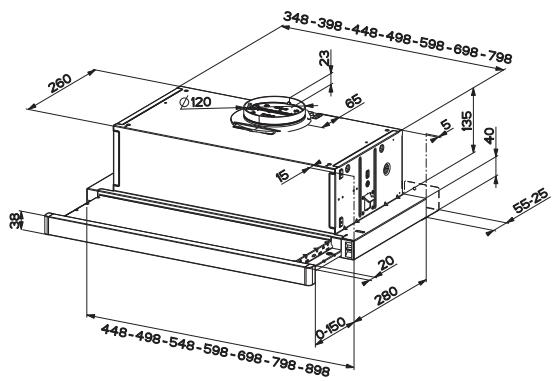

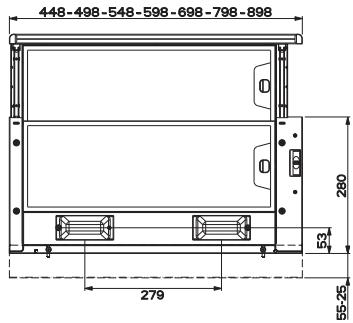

Mitat

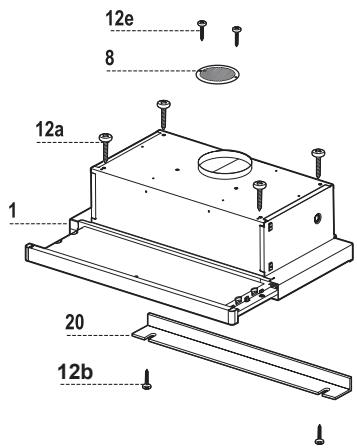

Osat

Viite	Lkm	Tuotteen osat
1	1	Liesituulettinen runko, johon kuuluu: Kytkimet, valo, tuuletsyksikkö, suodattimet
8	1	Ilman ulostuloritä
20	1	Sulkuprofilii
Viite	Lkm	Asennuksen osat
12a	4	Ruuvit 4,2 x 44,4
12b	2	Ruuvit 4,2 x 12,7
12e	2	Ruuvit 2,9 x 12,7
	Lkm	Asiakirjat
	1	Käyttröhjeet

Tukitason ja liesituuletinta varten tehtävät poraukset

ASENTAMINEN RUUVIEN AVULLA

• Liesituulettimen tukitason on oltava keittiökalusteiden alapohjaan nähden 135 mm sisempänä.
• Poraa tukeen Ø 4,5 mm:n reikä liesituulettimen mukana toimitetun porausmallin avulla.
• Poraa tukitasoon Ø 125 mm:n reikä mukana toimitetun porausmallin avulla.
• Kiinnitä mukana toimitetuilla neljällä ruuvilla 12a (4,2 x 44,4).

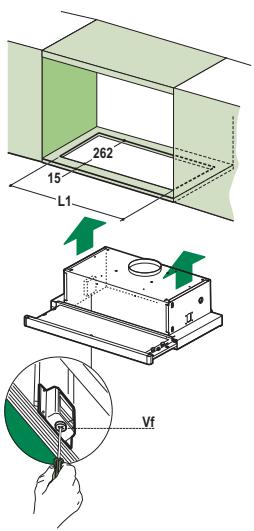

ASENTAMINEN PAIKALLEEN PAINAMALLA

• Liesituuletin voidaan asentaa suoraan keittiökalusteiden alapohjaan paikalleen painettavien sivutukien avulla.
• Tee keittiökalusteen alapohjaan ura, kuten kuvassa on esitetty.
• Aseta liesituuletin uraan niin, että yhteen napsautettavat sivutuet kiinnittyvät paikoilleen.
• Kiinnitä pysyvästi kiristämällä ruuvit Vf liesituulettimen alta käsin.

Liesituuuletin	45	50	55	60	70	80	90
L1	360	410	460	510	610	710	810

SULKUPROFIILI

• Liesituulettimen reunan ja takaseinän väli voidaan sulkea kiinnittämällä mukana toimitettu profiili 20 paikalleen tarkoitukseen varatuilla ruuveilla 12b.

HORMILIITÄNTÄINEN MALLI

Tämä malli asennetaan liittämällä koneisto hormiin oman valintasi mukaan joko taipuisalla tai jäykällä halkaisijaltaan 120 mm putkella.

• Asenna ilmanvaihtoputki riittävällä määrällä putkenkiinnittimiä (eivät sisälly toimitukseen).
• Poista mahdolliset aktiivihiilisuodattimet.

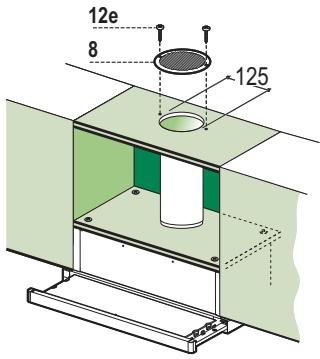

SUODATUSVERSION ILMAN ULOSTULO

• Jos liesituulettimen yläpuolella on hylly, poraa siihen halkaisijaltaan 125 mm:n reikä.
• Liitä ulostuloaukon laippa liesituulettimen yläpuolella olevaan hyllyyn kovalla tai taipuisalla putkella (halkaisija 120 mm).
• Kiinnitä putki sopivilla kiinnittimillä. Tarvikkeet eivät kuulu toimitukseen.
• Kiinnitä ritilä 8 ulostuloon mukana toimitetuilla kahdella ruuvilla 12e (2,9 x 9,5).
• Varmista, että aktiivihiilihajusuodattimet ovat paikoillaan.

SÄHKÖLIITÄNTÄ

• Liitä liesituuletin sähköverkkoon kaksinapaisella kytkimellä, jonka koskettimien väli on vähintään 3 mm.
• Kun liesituuletin on asennettu, liukuva osa on ensimmäisellä kerralla avattava reippaalla liikkeellä niin, että se naksahtaa ääriasentoonsa saakka.

Käyttöpaneeli

L Valot Sytyttää ja sammuttaa valaistuksen. M Moottori Käynnistää ja pysäyttää imumoottorin. V Nopeus Määrää käyttönopeuden.

1. Miniminopeus Sopii käytettäväksi hyvin hiljaista toimintaa varten, kun savua ei ole paljon.
2. Keskinopeus Sopii käytettäväksi useimmissa tilanteissa, optimaalinen käsitellyn ilmamäärän ja melutason suhde.
3. Maksiminopeus Sopii käytettäväksi silloin, kun ruoanlaitosta tulee paljon käryä. Voidaan käyttää pidemmän aikaa.

L Valot Sytyttää ja sammuttaa valaistuksen. M Moottori Käynnistää ja pysäyttää imumoottorin. V Nopeus Määrää käyttönopeuden.

1. Miniminopeus Sopii käytettäväksi hyvin hiljaista toimintaa varten, kun savua ei ole paljon.
2. Keskinopeus Sopii käytettäväksi useimmissa tilanteissa, optimaalinen käsitellyn ilmamäärän ja melutason suhde.

Rasvasuodattimet

METALLISTEN ITSEKANNATTAVIEN RASVASUODATTIMIEN PUHDISTUS

• Voidaan pestä astianpesukoneessa. Pestävä aina viimeistään kahden kuukauden käytön jälkeen tai useammin, jos niitä käytetään paljon. Vedä imuvaunu ulos.
• Irrota suodattimet yksi kerrallaan vapauttamalla niiden pidikkeet.
• Pese suodattimet, mutta varo, ettet taita niitä. Anna niiden kuivua ennen kuin laitat ne takaisin paikoilleen. (Suodattimen pinnan väri saattaa ajan myötä muuttua, mutta se ei vaikuta mitenkään suodattimen tehoon.)
• Asenna ne paikoilleen niin, että kahva on näkyvissä ulkopuolella.
• Sulje imuvaunu.

Hajusuodattimet (suodatusversio)

VAIHTO

Huomio: Sammuta valot ja odota, kunnes lamput ovat jäähtyneet ennen kuin vaihdat hajusuodattimen.

• Ei voida pestä eikä käyttää uudelleen. Vaihdettava noin neljän kuukauden käytön jälkeen tai useammin, jos suodattimia käytetään paljon. Vedä imuvaunu ulos.
• Irrota rasvasuodattimet.
• Irrota aktiivihiilisuodatin vapauttamalla sen pidikkeet.
• Aseta uusi suodatin paikalleen.
• Asenna paikoilleen rasvasuodattimet.
• Sulje imuvaunu.

Valaistus

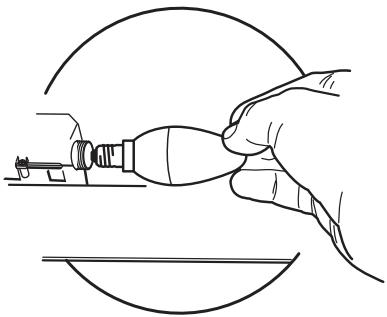

LAMPPUJEN VAIHTAMINEN

• Irrota metalliset rasvasuodattimet.
• Ruuvaa lamput irti ja vaihda ne uusiin samanlaisiin lamppuihin.
• Laita metalliset rasvasuodattimet paikoilleen.

Lamppu	Ottoteho (W)	Kanta	Jännite (V)	Koko (mm)	ILCOS-koodi
	4	E14	220-240	107 x 37	DRBB/F-4-220-240-E14-35/100
	5	GU10	230	52 x 50	DRPAR-5/840-220/240-GU10-35/36 DRPAR-5/830-220/240-GU10-35/36

Franke S.p.a.

Via Pignolini, 2

37019 Peschiera del Garda (VR)

www.franke.it
