Tip produs	Hotă de bucătărie
Marcă	Franke
Model	TELESCOPIC FTC 632L GR/XS
Lățime	600 mm
Alimentare	220-240 V ~ 50/60 Hz
Putere de iluminare	4 W (E14) sau 5 W (GU10)
Număr de viteze	3
Tip de comandă	Butoane cu apăsare
Materialul filtrelor	Metalic autoportant
Tip de filtrare	Evacuare sau reciclare
Diametrul ieșirii de aer	120 mm
Distanța minimă de siguranță	650 mm deasupra planului de gătit
Întreținerea filtrelor antigrăsime	Curățare la mașina de spălat vase la fiecare 2 luni
Înlocuirea filtrelor cu cărbune	La fiecare 3-4 luni
Înlocuirea becurilor	Da, cu becuri de același tip
Accesorii furnizate	Șuruburi, grilă de ieșire aer, profil de închidere, manual

Întrebări frecvente - TELESCOPIC FTC 632L GR/XS FRANKE

Cum se instalează hota TELESCOPIC FTC 632L GR/XS ?

Instalarea trebuie efectuată de un tehnician competent. Utilizați șuruburile furnizate și respectați distanțele de siguranță. Distanța minimă dintre planul de gătit și hotă este de 650 mm. Pentru montajul sub dulap, urmați șablonul de găurire furnizat.

Care este distanța de siguranță care trebuie respectată între hotă și placa de gătit ?

Distanța minimă de siguranță este de 650 mm. Dacă instrucțiunile plăcii de gătit pe gaz specifică o distanță mai mare, vă rugăm să țineți cont de aceasta.

Cum se curăță filtrele antigrăsime metalice ?

Filtrele antigrăsime metalice pot fi spălate la mașina de spălat vase aproximativ la fiecare 2 luni. Scoateți câte un filtru, spălați fără a îndoi, uscați înainte de a le monta. Mânerul trebuie orientat spre exterior.

Cât de des trebuie înlocuite filtrele cu cărbune ?

Filtrele cu cărbune trebuie înlocuite la fiecare 3-4 luni aproximativ, sau mai des în caz de utilizare intensă. Nu pot fi spălate sau regenerate.

Cum se înlocuiește un bec al hotei ?

Stingeți luminile și așteptați ca becurile să se răcească. Scoateți filtrele antigrăsime metalice, deșurubați becurile vechi și înlocuiți-le cu unele noi de același tip (4W E14 sau 5W GU10) și cu aceleași caracteristici electrice.

Pot folosi hota în modul de reciclare fără evacuare exterioară ?

Da, hota poate fi utilizată în varianta de reciclare. În acest caz, asigurați-vă că filtrele cu cărbune sunt la locul lor și că grila orientată este fixată pentru ieșirea aerului reciclat. Un orificiu de 125 mm trebuie perforat pe tabla superioară.

Care sunt măsurile de siguranță de luat în timpul instalării ?

Asigurați-vă că tensiunea corespunde celei a plăcii. Instalarea trebuie să includă o împământare adecvată. Folosiți un întrerupător bipolar cu deschidere a contactelor de cel puțin 3 mm. Nu conectați hota la conductele de coș.

Ce trebuie făcut dacă cablul de alimentare este deteriorat ?

Dacă cablul de alimentare este deteriorat, înlocuiți-l de către producător sau de un tehnician al unui service autorizat pentru a evita orice pericol.

Cum se selectează viteza de aspirație ?

Folosiți butonul V pentru a alege dintre 3 viteze: viteză minimă pentru o schimbare permanentă și silențioasă a aerului, viteză medie pentru o utilizare normală, și viteză maximă pentru emisii puternice de abur.

Pot instala hota deasupra unei plite cu gaz ?

Da, dar respectați distanța minimă de siguranță de 650 mm (sau mai mare dacă este specificat de plită). Asigurați-vă că încăperea este bine ventilată dacă hota funcționează simultan cu aparate cu gaz.

MANUAL DE UTILIZARE TELESCOPIC FTC 632L GR/XS FRANKE

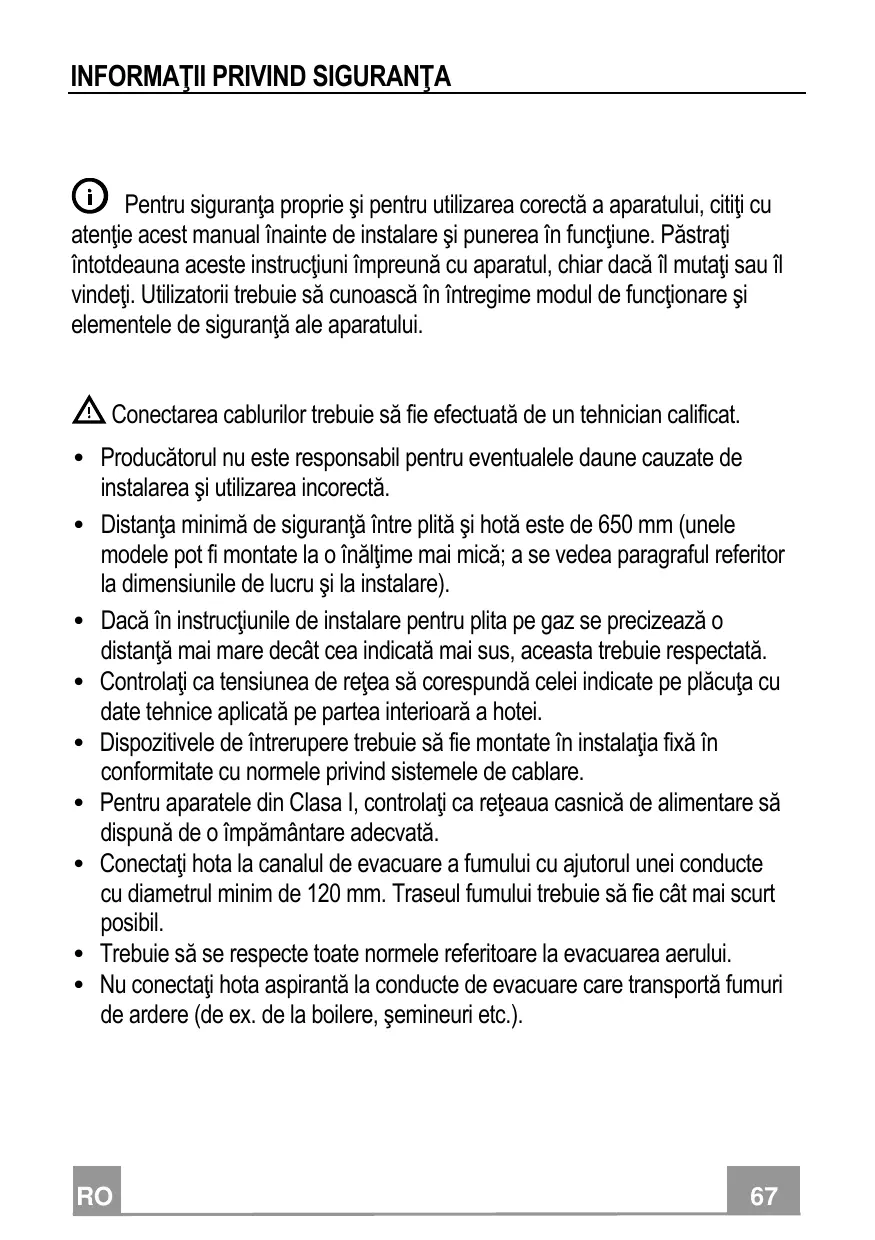

Pentru siguranța proprie și pentru utilizarea corectă a aparatului, citiți atent acest manual înainte de instalare și punerea în funcțiune. Păstrați întotdeauna aceste instrucțiuni împreună cu aparatul, chiar dacă îl mutați sau îl vindeți. Utilizatorii trebuie să cunoască în întregime modul de funcționare și elementele de siguranță ale aparatului.

Conectarea cablurilor trebuie să fie efectuată de un tehnician calificat.

• Producătorul nu este responsabil pentru eventualele daune cauzate de instalarea și utilizarea incorectă.
• Distanța minimă de siguranță între plită și hotă este de 650 mm (unele modele pot fi montate la o înălțime mai mică; a se vedea paragraful referitor la dimensiunile de lucru și la instalare).
• Dacă în instrucțiunile de instalare pentru plita pe gaz se precizează o distanță mai mare decât cea indicată mai sus, aceasta trebuie respectată.
• Controlați ca tensiunea de rețea să corespundă celei indicate pe plăcuța cu date tehnice aplicată pe partea interioară a hotei.
• Dispozitivele de întrerupere trebuie să fie montate în instalația fixă, în conformitate cu normele privind sistemele de cablare.
• Pentru aparatele din Clasa I, controlați ca rețeaua casnică de alimentare să dispună de o împământare adecvată.
• Conectați hota la canalul de evacuare a fumului cu ajutorul unei conducte cu diametrul minim de 120 mm. Traseul fumului trebuie să fie cât mai scurt posibil.
• Trebuie să se respecte toate normele referitoare la evacuarea aerului.
• Nu conectați hota aspirantă la conducte de evacuare care transportă fumuri de ardere (de ex. de la boilere, seminee etc.).
• Dacă hota este utilizată în combinație cu aparate neelectrice (de ex. aparate pe gaz), trebuie să se asigure un nivel suficient de aerisire în încăpere, pentru a împiedica returul gazelor de evacuare. Dacă hota de bucătărie este utilizată în combinație cu aparate nealimentate cu curent electric, presiunea negativă din încăpere nu trebuie să depășească 0,04 mbari, pentru a evita ca hota să aspire fumurile înapoi în încăpere.
• Aerul nu trebuie să fie evacuat printr-o conductă utilizată pentru evacuarea fumului de la aparatele de combustie alimentate cu gaz sau alte combustibili.
• În cazul în care cablul de alimentare este deteriorat, acesta trebuie să fie înlocuit de producător sau de un tehnician de la Serviciul de Asistență.
• Conectați ștecherul la o priză conformă normelor în vigoare, amplasată într-un loc accesibil.
• Referitor la măsurile tehnice și de siguranță ce trebuie adoptate pentru evacuarea fumului, este important să se respecte cu strictețe normele stabilite de autoritățile locale.

AVERTIZARE: Înainte de a instala hota, îndepărtați peliculele de protecție.

• Utilizați numai șuruburi și elemente de prindere de tip corespunzător pentru hotă. AVERTIZARE: Lipsa instalării șuruburilor sau a dispozitivelor de fixare în conformitate cu aceste instrucțiuni poate cauza riscuri de șoc electric.
• Nu vă uitați direct prin instrumente optice (binoclu, lupă...).
• Nu pregătiți preparate flambate sub hotă: ar putea surveni un incendiu.
• Acest aparat poate fi folosit de copii cu vârsta de cel puțin 8 ani și de către persoane cu capacități fizice, senzoriale și mentale reduse sau lipsite de experiență și cunoștințe, cu condiția să fie supravegheate atent și instruite în privința modului de utilizare în siguranță a aparatului și în privința pericolelor pe care acesta le prezintă. Copiii nu trebuie să se joace cu aparatul. Curățarea și întreținerea nu trebuie să fie efectuate de copii, dacă aceștia nu sunt supravegheați.
• Copiii trebuie supravegheați pentru a nu se juca cu aparatul.
• Aparatul nu trebuie folosit de persoane (inclusiv copii) cu capacități fizice, senzoriale și mentale reduse sau lipsite de experiență și cunoștințe, cu excepția cazului în care sunt supravegheate și instruite în legătură cu folosirea aparatului.

Componentele accesibile pot deveni fierbinți în timpul utilizării aparatelor de gătit.

• Curățați și/sau înlocuiți filtrele după perioada de timp specificată (pericol de incendiu). Consultați paragraful Întreținere și curățare.
• Trebuie să existe o ventilație corespunzătoare în încăpere atunci când hota este utilizată simultan cu aparate pe gaz sau alți combustibili (nu se aplică în cazul aparatelor care descarcă exclusiv aerul în încăpere).
• Simbolul de pe produs sau de pe ambalaj indică faptul că produsul nu trebuie aruncat împreună cu gunoiul menajer. Produsul trebuie predat la punctul de colectare corespunzător pentru reciclarea componentelor electrice și electronice. Asigurându-vă că ați eliminat în mod corect produsul, ajutați la evitarea potențialelor consecințe negative pentru mediu și pentru sănătatea persoanelor, consecințe care ar putea deriva din aruncarea necorespunzătoare a acestui produs. Pentru informații suplimentare detaliate despre reciclarea acestui produs, contactați primăria, serviciul local pentru eliminarea deșeurilor sau magazinul de unde l-ați achiziționat.

În cazul înlocuirii cu becuri cu halogen, folosiți doar becuri cu halogen cu tungsten cu autoprotecție sau becuri cu halogenuri metalice cu autoprotecție.

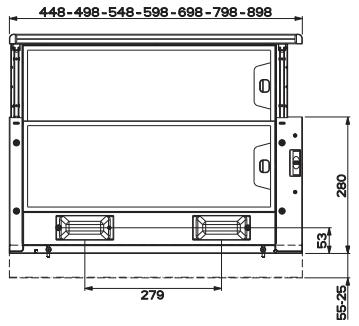

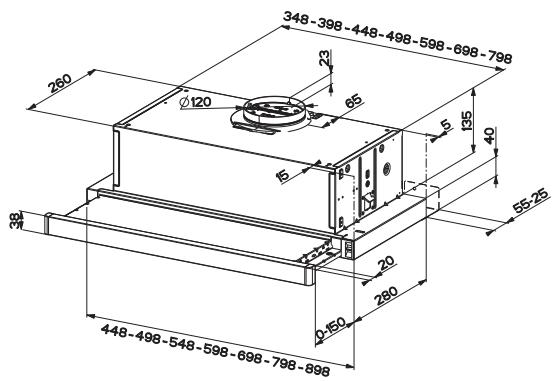

Dimensiuni

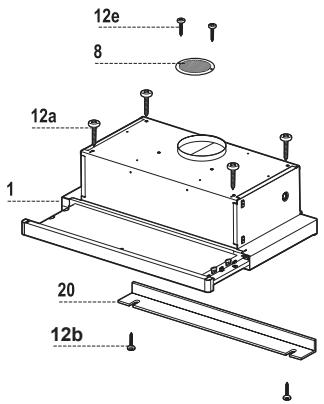

Părți componente

Nr. ref.Cant.		Pärtile componente
1	1	Corpul hotei, prevăzut cu: Butoane de control, lumini, ventilator, filtrne
8	1	Grilă de evacuare a aerului direcională
20	1	Element de inchodere

Nr. ref. Cant. Elementele pentru instalare Cant. Documentație 1 Manual de utilizare

12a	4	Sunuburi 4,2 x 44,4
12b	2	Sunuburi 4,2 x 12,7
12e	2	Sunuburi 2,9 x 12,7

Găurirea suprafeței suport și fixarea hotei

PRINDEREA CU ȘURUBURI

• Suprafața suport a hotei trebuie să se afle la 135 mm deasupra suprafeței de jos a unității de pe perete.
• Găuriți suportul cu un burghiu cu diametrul de 4,5 mm, conform tiparului furnizat.
• Tăiați un orificiu cu diametrul de 125 mm pe suprafața suport, cu ajutorul tiparului furnizat. Fixați cu ajutorul celor patru șuruburi furnizate 12a (4,2 x 44,4).

FIXAREA PRIN INTRODUCEREA ÎN MOBILĂ

• Hota poate fi montată direct pe suprafața inferioară a corpului de mobilă, utilizând suporturile de susținere.
• Decupați suprafața inferioară a corpului de mobilă după cum este arătat în figură.
• Introduceți hota până când suporturile laterale se fixează pe poziție. Fixați pe poziție hota strângând șuruburile Vf pe dedesubtul hotei.

Tipul hoteli	45	50	55	60	70	80	90
L1	360	410	460	510	610	710	810

ELEMENT DE ÎNCHIDERE

• Spațiul dintre marginea hotei și peretele din spate poate fi închis prin aplicarea elementului 20 furnizat, cu șuruburile special furnizate în acest scop 12b.

MODUL DE EVACUARE

Atunci când instalați hota în modul de evacuare, conectați-o la coș folosind o conductă flexibilă cu diametru de 120 mm, alegerea este a instalatorului.

Fixați conducta utilizând suficiente cleme (nu sunt furnizate). - Îndepărtați orice filtru cu carbon.

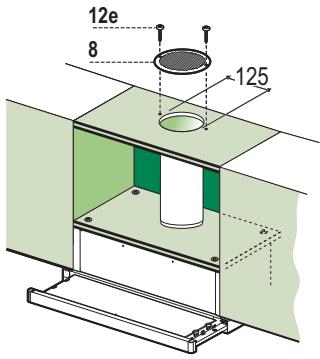

MODUL DE RECIRCULARE

• Tăiați un orificiu cu diametrul de 125 mm în perete deasupra hotei.
• Conectați orificiul de evacuare la partea de sus a unității de pe perete cu ajutorul unei conducte rigide sau flexibile cu diametru de 120 mm, care va fi selectată de instalator. Fixați conducta utilizând suficiente cleme (nu sunt furnizate). Fixați grila direcțională 8 pe orificiul de evacuare pentru recircularea aerului cu ajutorul celor 2 șuruburi 12e furnizate (2,9 x 9,5).
• Asigurați-vă de faptul că filtrele cu carbon sunt instalate.

CONEXIUNI ELECTRICE

• Conectați hota la sursa de alimentare prin intermediul unui comutator cu doi poli ce are o distanță în contacte de cel puțin 3 mm.
• Atunci când deschideți culisa hotei în afară pentru prima dată după instalare, trageți până se aude un click.

Panoul de control

L Lumină: pornește și oprește sistemul de iluminare. M Motor: pornește și oprește motorul. V Viteză: setează viteza de evacuare.

1. Viteză mică, utilizată pentru o schimbare lentă și continuă a aerului în prezența unei cantități reduse de abur.
2. Viteză medie, potrivită pentru majoritatea condițiilor de utilizare, oferind un raport optim de aer / zgomot.
3. Viteza maximă, utilizată pentru eliminarea vaporilor produși în timpul preparării îndelungate a alimentelor.

L Lumină: pornește și oprește sistemul de iluminare. M Motor: pornește și oprește motorul. V Viteză: setează viteza de evacuare:

1. Viteză mică, utilizată pentru o schimbare lentă și continuă a aerului în prezența unei cantități reduse de abur.
2. Viteză maximă, utilizată pentru eliminarea vaporilor produși în timpul preparării îndelungate a alimentelor.

Filtrele de grăsime

CURĂȚAREA CASETEI METALICE A FILTRELOR DE GRĂSIME

• Filtrele trebuie curățate o dată la 2 luni, sau mai frecvent în cazul folosirii mai intense a hotei. Filtrele se pot spăla în mașina de spălat vase.
• Scoateți panoul de aspirare glisant.
• Scoateți filtrele unul câte unul, după deconectarea elementelor de fixare respective.
• Spălați filtrele, având grijă să nu le îndoiți. Lăsați-le să se usuce înainte de a le pune la loc. (Culoarea filtrului se poate schimba în timp, dar aceasta nu influențează eficiența filtrului).
• Când puneți la loc filtrele, asigurați-vă că capul este vizibil în exterior.
• Închideți panoul de aspirare glisant.

Filtrul de cărbune (versiunea recirculare)

ÎNLOCUIREA FILTRELOR DE CĂRBUNE

Atenție: Stingeți luminile și așteptați răcirea lămpilor înainte de a înlocui filtrul anti-miros.

• Aceste filtre nu se pot spăla și nu pot fi regenerate, deci trebuie să fie înlocuite o dată la 4 luni sau mai frecvent în cazul unei utilizări foarte frecvente.
• Trageți de panoul de aspirație glisant.
• Scoateți filtrele de grăsime.
• Scoateți filtrul de cărbune saturat eliberând clicurile de fixare.
• Montați filtrul nou prinzându-l în locașul său.
• Înlocuiți filtrele de grăsime.
• Închideți panoul de aspirație glisant.

Iluminare

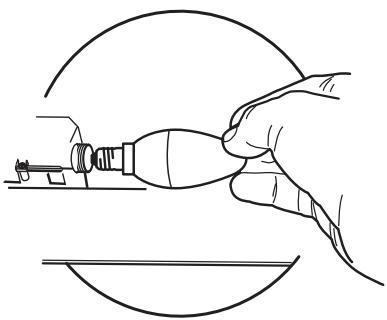

ÎNLOCUIREA BECULUI

• Scoateți filtrele de grăsime metalice sau închideți grilajul de susținere a filtrului.
• Deșurubați becul și înlocuiți-l cu unul cu aceleași caracteristici.
• Puneți la loc filtrele de grăsime metalice sau închideți grilajul de susținere al filtrului.

Bec	Putere absorbită (W)	Dulie	Tensiune (V)	Dimensiune (mm)	Cod ILCOS
	4	E14	220-240	107 x 37	DRBB/F-4-220-240-E14-35/100
	5	GU10	230	52 x 50	DRPAR-5/840-220/240-GU10-35/36 DRPAR-5/830-220/240-GU10-35/36
