MODE D'EMPLOI HGF95AMX HOTPOINT

! N'apportez pas de modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.

55 cm si la hotte est installée au-dessus d'une table de cuisson électrique.

Si la notice d'installation de la table de cuisson à gaz préconise une distance plus grande, veuillez en tenir compte. • La hotte est équipée de chevilles de fixation adaptées à la plupart des murs ou plafonds. Il est toutefois nécessaire de s'adresser à un technicien afin de s'assurer que le matériel est adapté au type de mur ou plafond, lequel doit être suffisamment résistant pour supporter le poids de la hotte. • Attention ! Ne raccordez pas l'appareil au réseau électrique tant que l'installation n'est pas totalement terminée. • Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du réseau électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation. • Pour toutes les opérations d'installation et d'entretien, utilisez des gants de travail. • L’appareil n'est pas destiné à être utilisé par des enfants ou des personnes aux capacités physiques, sensorielles ou mentales limitées et qui ne possèdent pas l'expérience et les connaissances nécessaires, à moins qu'ils ne soient sous la surveillance d'une personne responsable de leur sécurité ou que cette personne leur ait appris comment utiliser l'appareil.

• Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.

• L’air aspiré ne doit pas être acheminé dans un conduit utilisé pour l'évacuation des fumées produites par d'autres appareils de combustion utilisant du gaz ou d'autres combustibles. • Veuillez respecter toutes les normes relatives à l'évacuation de l'air. • Il est strictement interdit de cuisiner des aliments flambés sous la hotte ; l'utilisation de flammes libres pourrait endommager les filtres et provoquer des incendies, c'est pourquoi cela est interdit dans tous les cas. • Il est conseillé de surveiller la cuisson des aliments lorsque l'on a recours à la friture, afin d'éviter que l'huile chauffée à trop haute température ne prenne feu. • En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir étroitement aux dispositions des autorités locales compétentes.

• Il est conseillé de nettoyer fréquemment l'appareil, aussi bien à l'intérieur qu'à l'intérieur (AU MOINS UNE FOIS PAR MOIS, en respectant dans tous les cas ce qui est expressément indiqué dans les instructions d'entretien présentes dans ce manuel).

• Le non-respect des règles de nettoyage de la hotte et de remplacement et nettoyage des filtres peut être à l'origine de risques d'incendie. • N'utilisez et ne laissez pas la hotte sans ampoules correctement installées, sous peine de vous exposer à un risque de secousse électrique. • Nous déclinons toute responsabilité en cas d'éventuels inconvénients, dommages ou incendies subis par l'appareil et dérivant du non-respect des instructions présentes dans ce mode d'emploi. • Attention ! Les parties accessibles peuvent devenir très chaudes en cas d'utilisation avec des appareils de cuisson.

! Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, cesión o traslado, el manual debe permanecer junto al aparato. ! Lea atentamente las instrucciones: contienen información importante sobre la instalación, el uso y la seguridad. Si las instrucciones de instalación de la placa de gas especifican una distancia mayor, es necesario respetarla. • La campana está dotada de tacos de fijación adecuados para la mayoría de las paredes y los techos. No obstante, es necesario consultar a un técnico especializado para comprobar la idoneidad de los materiales de acuerdo con el tipo de pared o techo, que deberá ser suficientemente sólido para sostener el peso de la campana. • ¡Atención! No conectar el aparato a la red eléctrica hasta no terminar totalmente la instalación. • Antes de realizar cualquier operación de limpieza o mantenimiento, desconectar la campana de la red eléctrica mediante la clavija o el interruptor general de la vivienda. • Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo. • El aparato no ha sido diseñado para el uso por parte de niños ni de personas con capacidades físicas, sensoriales o mentales reducidas, o carentes de la experiencia y los conocimientos necesarios para utilizarlo, salvo que lo hagan bajo la vigilancia o las instrucciones de una persona responsable de su seguridad.

Esta información se encuentra en la placa de características colocada en el aparato.

Assistenza Attiva 7 giorni su 7

La siguiente información es válida solo para España.

• son numéro de série (S/N) Ces informations figurent sur la plaque signalétique apposée sur l’appareil

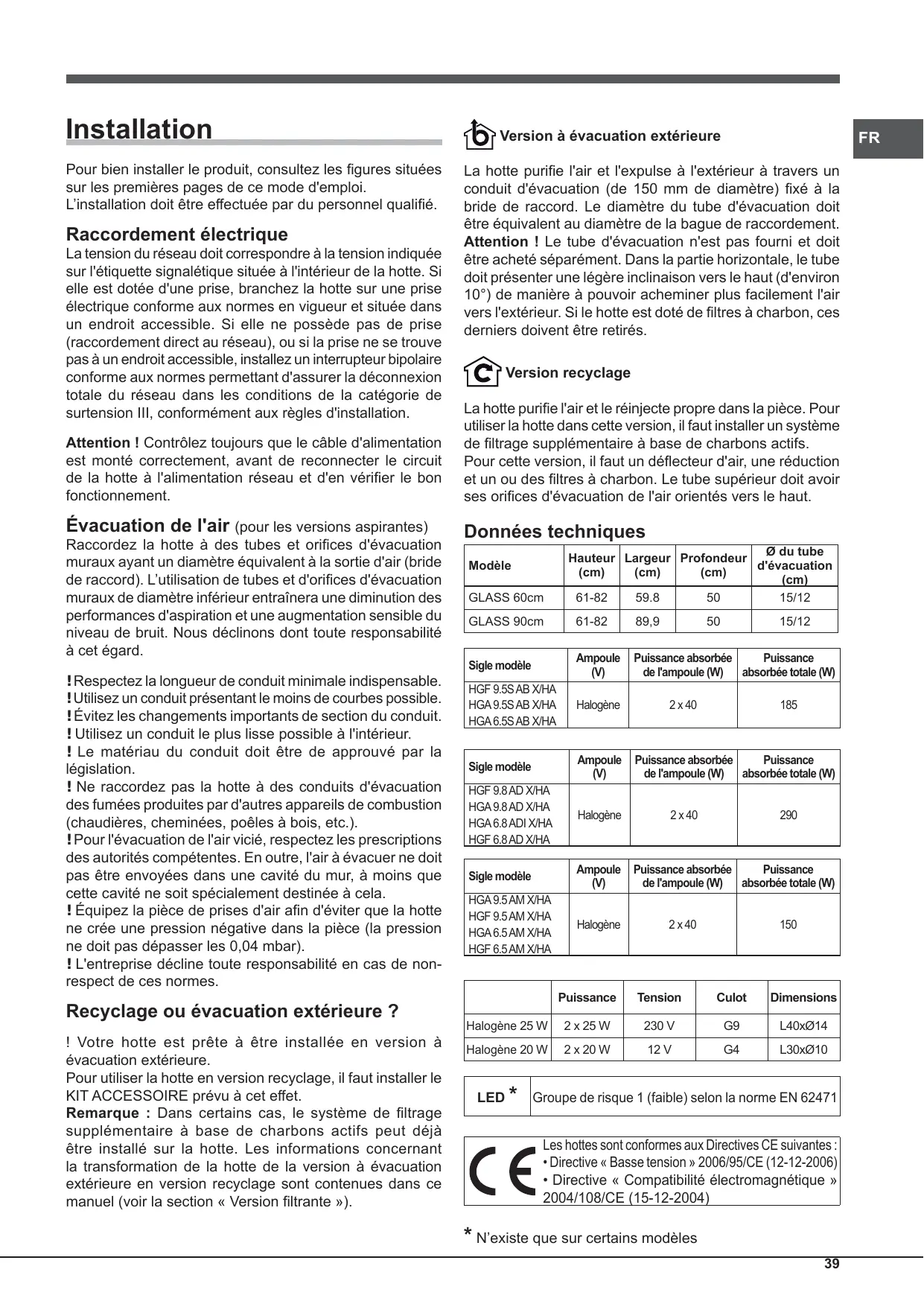

La tension du réseau doit correspondre à la tension indiquée sur l'étiquette signalétique située à l'intérieur de la hotte. Si elle est dotée d'une prise, branchez la hotte sur une prise

électrique conforme aux normes en vigueur et située dans un endroit accessible. Si elle ne possède pas de prise (raccordement direct au réseau), ou si la prise ne se trouve pas à un endroit accessible, installez un interrupteur bipolaire conforme aux normes permettant d'assurer la déconnexion totale du réseau dans les conditions de la catégorie de surtension III, conformément aux règles d'installation.

Version à évacuation extérieure

FR La hotte purifie l'air et l'expulse à l'extérieur à travers un conduit d'évacuation (de 150 mm de diamètre) fixé à la bride de raccord. Le diamètre du tube d'évacuation doit

être équivalent au diamètre de la bague de raccordement. Attention ! Le tube d'évacuation n'est pas fourni et doit être acheté séparément. Dans la partie horizontale, le tube doit présenter une légère inclinaison vers le haut (d'environ 10°) de manière à pouvoir acheminer plus facilement l'air vers l'extérieur. Si le hotte est doté de filtres à charbon, ces derniers doivent être retirés. Version recyclage

Attention ! Contrôlez toujours que le câble d'alimentation est monté correctement, avant de reconnecter le circuit de la hotte à l'alimentation réseau et d'en vérifier le bon fonctionnement.

La hotte purifie l'air et le réinjecte propre dans la pièce. Pour utiliser la hotte dans cette version, il faut installer un système de filtrage supplémentaire à base de charbons actifs.

Pour cette version, il faut un déflecteur d'air, une réduction et un ou des filtres à charbon. Le tube supérieur doit avoir ses orifices d'évacuation de l'air orientés vers le haut.

Évacuation de l'air (pour les versions aspirantes)

! Utilisez un conduit présentant le moins de courbes possible. ! Évitez les changements importants de section du conduit. ! Utilisez un conduit le plus lisse possible à l'intérieur. ! Le matériau du conduit doit être de approuvé par la législation. ! Ne raccordez pas la hotte à des conduits d'évacuation des fumées produites par d'autres appareils de combustion (chaudières, cheminées, poêles à bois, etc.). ! Pour l'évacuation de l'air vicié, respectez les prescriptions des autorités compétentes. En outre, l'air à évacuer ne doit pas être envoyées dans une cavité du mur, à moins que cette cavité ne soit spécialement destinée à cela. ! Équipez la pièce de prises d'air afin d'éviter que la hotte ne crée une pression négative dans la pièce (la pression ne doit pas dépasser les 0,04 mbar). ! L'entreprise décline toute responsabilité en cas de nonrespect de ces normes.

Recyclage ou évacuation extérieure ?

! Votre hotte est prête à être installée en version à évacuation extérieure. Pour utiliser la hotte en version recyclage, il faut installer le KIT ACCESSOIRE prévu à cet effet. Remarque : Dans certains cas, le système de filtrage supplémentaire à base de charbons actifs peut déjà être installé sur la hotte. Les informations concernant la transformation de la hotte de la version à évacuation extérieure en version recyclage sont contenues dans ce manuel (voir la section « Version filtrante »).

GLASS 60cm Lorsque l'on appuie sur ce bouton, la hotte passe de l'état précédent à la vitesse 2. T4 Vitesse 3 Lorsque l'on appuie sur ce bouton, la hotte passe de l'état précédent à la vitesse 3. T5 Allumage/extinction des lampes

Modèles avec clavier tactile

HGF 9.5S AB X/HA - HGA 9.5S AB X/HA - HGA 6.5S AB X/HA B T1

éteinte, on active la première vitesse. Lorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'éteint.

Avertissements relatifs aux filtres à graisses et à odeurs

Lorsque l'icône relative à la première vitesse T2 clignote, cela indique la saturation du filtre à graisses. Lorsque l'icône relative à la deuxième vitesse T3 clignote, cela indique la saturation du filtre à odeurs. Lorsque les icônes T2 et T3 clignotent toutes les deux, cela indique la saturation des filtres. Il faut donc procéder au nettoyage ou au remplacement des filtres à graisses « A » et/ou à odeurs « B » (voir « Entretien et soin »). Pour réinitialiser le compteur du filtre, procéder comme suit : Alors que la hotte est allumée, appuyez pendant trois secondes sur le bouton T5. Le voyant d'avertissement clignote trois fois puis recommence à indiquer le fonctionnement normal. En cas d'avertissement relatif aux deux filtres en même temps, il faut répéter l'opération de réinitialisation. La première séquence réinitialise le filtre à graisses et la seconde le filtre à odeurs. Configuration de la hotte : Pour configurer le mode de fonctionnement de la hotte, appuyer sur T5 pendant environ 6 secondes, appareil éteint. Les icônes T2 ou T3 s'allument pour indiquer le type d'installation : T2 évacuation, T3 recyclage. Il est possible de changer le type d'installation en appuyant cycliquement sur la touche T5. Pour sauvegarder la nouvelle configuration, il faut appuyer individuellement sur la touche T1.

Modèles avec clavier tactile + écran

HGF 9.8 AD X/HA - HGA 9.8 AD X/HA HGA 6.8 ADI X/HA - HGF 6.8 AD X/HA B T1 T2 T3

éteinte, on active la première vitesse. Lorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'éteint.

Lorsque l'on appuie sur ce bouton, la hotte passe de l'état précédent à la vitesse 2.

T2 Vitesse Lorsque l'on appuie sur ce bouton, la hotte passe à la vitesse inférieure.

Lorsque l'on appuie sur ce bouton, la hotte passe de l'état précédent à la vitesse 3.

À chaque fois que l'on appuie sur ce bouton, l'extinction automatique de la hotte est retardé de 5 minutes. Le compte

à rebours de la minuterie est affiché en minutes sur l'écran. La minuterie ne peut être utilisée que pour les vitesses manuelles et pas pour la fonction booster.

• Retirez les films de protection • Éliminez les impuretés avec une éponge humide et un peu de savon neutre • Rincez avec un chiffon humide • Séchez avec un chiffon doux en suivant le sens de satinage du métal si la hotte est en inox

T6 Allumage/extinction des lampes

Avertissements relatifs aux filtres à graisses et à odeurs Lorsque la barre située en haut à gauche clignote, cela indique la saturation du filtre à graisses. Lorsque la barre située en haut à droite clignote, cela indique la saturation du filtre à odeurs. Lorsque les deux barres clignotent, cela indique la saturation des deux filtres.

Il faut donc procéder au nettoyage ou au remplacement des filtres à graisses « A » et/ou à odeurs « B » (voir « Entretien et soin »), ce dernier uniquement pour les hottes à recyclage.

Pour réinitialiser le compteur du filtre, procéder comme suit : Alors que la hotte est allumée, appuyez pendant trois secondes sur le bouton T4. En cas d'avertissement relatif aux deux filtres en même temps, il faut répéter l'opération de réinitialisation. La première séquence réinitialise le filtre à graisses et la seconde le filtre à odeurs. Configuration de la hotte Pour configurer le mode de fonctionnement de la hotte, appuyer sur T4 pendant environ 6 secondes,appareil éteint. Après un bip long, le type d'installation est affiché à l'écran : Évacuation extérieure (carré en bas à gauche clignotant).

(carré en bas à droite clignotant).

à la fois à l'intérieur et à l'extérieur. Pour le nettoyage, utiliser un chiffon imbibé de détergent liquide neutre et d'eau tiède.

Évitez l'utilisation de produits abrasifs ou corrosifs. Attention : Le non-respect des règles de nettoyage de l'appareil et de remplacement des filtres peut être à l'origine de risques d'incendie. Il est donc recommandé de s'en tenir aux instructions suggérées. Nous déclinons toute responsabilité en cas d'éventuels dommages subis par le moteur ou d'incendies provoqués par un mauvais entretien ou le non-respect des avertissements ci-dessus. Entretien des filtres anti-graisse (A) Le filtre anti-graisse retient les particules de graisse provenant de la cuisson ; il doit être nettoyé au moins une fois par mois avec des détergents non agressifs, à la main ou bien au lave-vaisselle A à basse température et en cycle court. Pour démonter le filtre à graisses, tirez sur la poignée de décrochage à ressort. Si on le lave au lave-vaisselle, le filtre anti-graisse métallique pourrait se décolorer, mais cela n'altère en rien ses performances de filtrage. Entretien du filtre à charbon (B) Le filtre à charbon retient les odeurs désagréables provenant de la cuisson. La saturation du filtre à charbon est atteinte au bout d'une durée d'utilisation plus ou moins longue, selon le type de cuisine et la régularité avec laquelle le filtre anti-graisse est nettoyé. Dans tous les cas, il faut remplacer la cartouche au moins tous les vingt mois. Ce filtre NE peut PAS être lavé ou régénéré Démontage : Enlevez le filtre aux charbons actifs en B appuyant sur les deux leviers à l'avant qui le fixent à la hotte.

Il est possible de changer le type d'installation en appuyant sur le bouton T4. Pour quitter le mode configuration, il faut appuyer une fois sur T1. L'appareil se trouve alors éteint et la dernière configuration affichée est sauvegardée.

Attention ! Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du réseau électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation. 41

FR Montage : Accrochez le filtre aux charbons actifs en le plaçant d'abord à l'arrière sur les languettes métalliques de la hotte puis à l'avant en appuyant sur les deux leviers.

Anomalies et remèdes Si quelque chose semble ne pas fonctionner, avant d'appeler le Service d'assistance, veuillez vérifier les points suivants : Remplacement des ampoules Déconnectez l'appareil du réseau électrique et retirez les filtres anti-graisse. Attention ! Avant de toucher aux ampoules, assurez-vous qu'elles sont froides. 1. Retirez la protection en faisant levier avec un petit tournevis plat ou un outil similaire. 2. R e m p l a c e z l ' a m p o u l e usagée. Utilisez uniquement des ampoules ayant les mêmes caractéristiques que celles usagées (pour plus de détails, consultez les données techniques présentes dans le livret suivant). 3. Refermez la protection (fixation à déclic). Remplacement des ampoules LED * La hotte est équipée d’un système d’éclairage à technologie LED. Les Led assurent un éclairage optimal, une plus longue durée de vie et une consommation d’énergie réduite par rapport aux lampes traditionnelles. Pour leur remplacement, s’adresser au service d’assistance technique. Câble électrique Si le câble d'alimentation est endommagé, il peut être remplacé par le fabricant ou par son service d'assistance technique afin d'éviter tout danger. MISE AU REBUT Cet appareil est conforme à la Directive Européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE). En veillant à mettre au rebut correctement ce produit, l'utilisateur contribue à prévenir les éventuelles conséquences négatives pour l'environnement et la santé.

* N’existe que sur certains modèles

Si la hotte ne fonctionne pas :

Vérifiez que : • il n'y a pas de coupure de courant. • une vitesse a bien été sélectionnée. Si la hotte affiche un mauvais rendement : Vérifiez que : • La vitesse sélectionnée est suffisante pour la quantité de fumée et de vapeurs dégagée. • La cuisine est suffisamment aérée pour permettre une prise d'air. • Le filtre à charbon n'est pas usagé (hotte en version recyclage). Si la hotte s'est éteint en cours de fonctionnement normal : Vérifiez que : • il n'y a pas de coupure de courant. • le disjoncteur omnipolaire ne s'est pas déclenché. En cas d'anomalies de fonctionnement éventuelles, avant de vous adresser au service d'assistance, débranchez l'appareil de l'alimentation électrique pendant au moins 5 secondes puis rebranchez-le. Si l'anomalie persiste, consultez le service d'assistance.

Para la instalación correcta del aparato consultar las figuras de las primeras páginas de este manual. ! Evitar cambios de sección drásticos del conducto. ! Utilizar un conducto cuyo interior sea lo más liso posible. ! El material del conducto debe ser conforme a las normas. ! No conectar la campana a los conductos de evacuación de los humos producidos por otros aparatos de combustión, como calderas, chimeneas, estufas, etc. ! Para la evacuación del aire respetar las prescripciones de las autoridades competentes. El aire no se debe evacuar a través de una cavidad de pared, a no ser que ésta sea específica para este uso. ! Equipar el local con tomas de aire para evitar que la campana cree una presión negativa en el ambiente (que no debe superar los 0,04 mbar). ! La empresa declina cualquier responsabilidad en caso de incumplimiento de estas reglas.

¿Filtrante o Aspirante?

! La campana está lista para ser utilizada en versión aspirante. Para utilizar la campana en versión filtrante es necesario instalar el KIT ACCESORIO. Nota: Si se suministra en dotación, en algunos casos, el sistema de filtración adicional a base de carbones activos podría ya estar instalado en la campana. La información para transformar la campana de versión aspirante a versión filtrante está contenida en este manual (ver “Versión filtrante”).

Para utilizar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbones activos. Esta versión requiere deflector de aire, reducción y filtro(s) de carbón. El tubo superior debe tener las ranuras de evacuación en la parte superior.

La primera secuencia restablece la señal del filtro de grasas; la segunda, la del filtro de olores. Configuración de la campana: Para configurar el modo de funcionamiento de la campana, a partir del producto apagado, pulse T5 aproximadamente 6 segundos. Los íconos T2 o T3 se iluminarán para indicar el tipo de instalación: T2 aspirante, T3 filtrante. Es posible cambiar el tipo de instalación pulsando cíclicamente la tecla T5. Para guardar la nueva configuración, es necesario pulsar una vez la tecla T1.

El parpadeo de la barra superior izquierda indica la saturación del filtro de grasas.

El parpadeo de la barra superior derecha indica la saturación del filtro de olores.

El parpadeo de ambas barras indica la saturación de ambos filtros.

Será entonces necesario limpiar/cambiar los filtros de grasas “A” y olores “B” (ver “Mantenimiento y cuidado”); este último sólo en las campanas filtrantes.

La primera secuencia restablece la señal del filtro de grasas; la segunda, la del filtro de olores. Configuración de la campana Para configurar el modo de funcionamiento de la campana, a partir del producto apagado,pulsar T4 aproximadamente 6 segundos. Después de una señal acústica larga, en el display aparece el tipo de instalación: Aspirante (parpadeo del cuadrado abajo a la izquierda) Filtrante Mantenimiento de los filtros de grasas (A) El filtro de grasas retiene las partículas de grasa originadas por la cocción. El filtro de grasas se debe limpiar al menos una vez al mes, a mano o en el lavavajillas a baja temperatura y con ciclo A corto, utilizando detergentes no agresivos. Desmontar el filtro de grasas tirando de la manilla de desenganche con muelle. Al lavarlo en el lavavajillas, el filtro de grasas metálico podría perder brillo, pero su poder de filtración no varía. Mantenimiento del filtro de carbón (B) El filtro de carbón retiene los olores desagradables derivados de la cocción. La frecuencia de saturación del filtro de carbón depende del tipo de cocina y de la regularidad con que se limpie el filtro de grasas. En cualquier caso, es necesario sustituir el cartucho al menos cada veinte meses. Este filtro NO se puede lavar ni regenerar. Desmontaje: Quitar el filtro de carbones activos B presionando las dos palancas delanteras que lo fijan en la campana.

Mantenimiento y cuidados

¡Atención! Antes de realizar cualquier operación de limpieza o mantenimiento, desconectar la campana de la red eléctrica mediante la clavija o el interruptor general de la vivienda.

Si la campana no funciona:

1. Extraer la protección haciendo palanca con un pequeño destornillador de punta plana o una herramienta similar.

2. S u s t i t u i r l a l á m p a r a averiada. Utilizar sólo lámparas de las mismas características (para más detalles ver los datos técnicos en el manual). 3. Cerrar la protección (se fija a presión). En caso de anomalías de funcionamiento, antes de recurrir al Servicio de Asistencia, desconectar la clavija, dejar el aparato desconectado de la alimentación eléctrica al menos 5 segundos y volver a conectar la clavija. Si vuelve a presentarse la anomalía, contactar con el Servicio de Asistencia.
